基于气缸的变距移栽机构（ID:2816745）

机械设备 / 非标机械 / 基于气缸的变距移栽机构

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1-0CC68_1.sldprt	48.40K
2	17628195641733.zip	7.60M
3	2-0CC68_1.sldprt	34.69K
4	3-0CC68_1.sldprt	34.42K
5	4-0CC68_1.sldprt	30.02K
6	5-0CC68_1.sldprt	29.35K
7	HIWIN直线导轨MGN12C1R00315Z0HM-E110.sldprt	105.68K
8	HIWIN直线滑块MGN12C.sldprt	42.32K
9	JGCK136-000基于气缸的等距移栽机构.SLDASM	1.49M
10	JGCK136-000基于气缸的等距移栽机构.smg	448.72K
11	JGCK136-000基于气缸的等距移栽机构.STEP	8.25M
12	JGCK136-000基于气缸的等距移栽机构.x_t	4.20M
13	JGCK136-001.sldprt	222.45K
14	JGCK136-002.sldprt	200.27K
15	JGCK136-003.sldprt	112.44K
16	JGCK136-004.sldprt	46.33K
17	JGCK136-005.sldprt	89.78K
18	JGCK136-006.sldprt	39.41K
19	JGCK136-007.sldprt	78.05K
20	JGCK136-008.sldprt	77.23K
21	JGCK136-009.sldprt	146.06K
22	JGCK136-010.sldprt	95.41K
23	SMC气动手指MHF2-12D2-M9B.sldasm	159.07K
24	SMC气动手指MHZ2-16S-M9N.SLDPRT	253.23K
25	产品模型CC68-MOVE.sldprt	1.28M
26	市购压缩弹簧型号待定.sldprt	67.03K
27	怡合达直线轴承LHFC10.sldprt	29.60K

免费下载

发布者

幻现时空

创作: 180

粉丝: 12

加入时间：2024-12-15

私信

关注

模型信息

图纸格式：sldprt,sldasm,step,x_t

文件大小：7.78M

所需金币：0

上传时间：2025-11-11 08:06:26

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2018

标签

变距机构

移栽机构

图纸简介

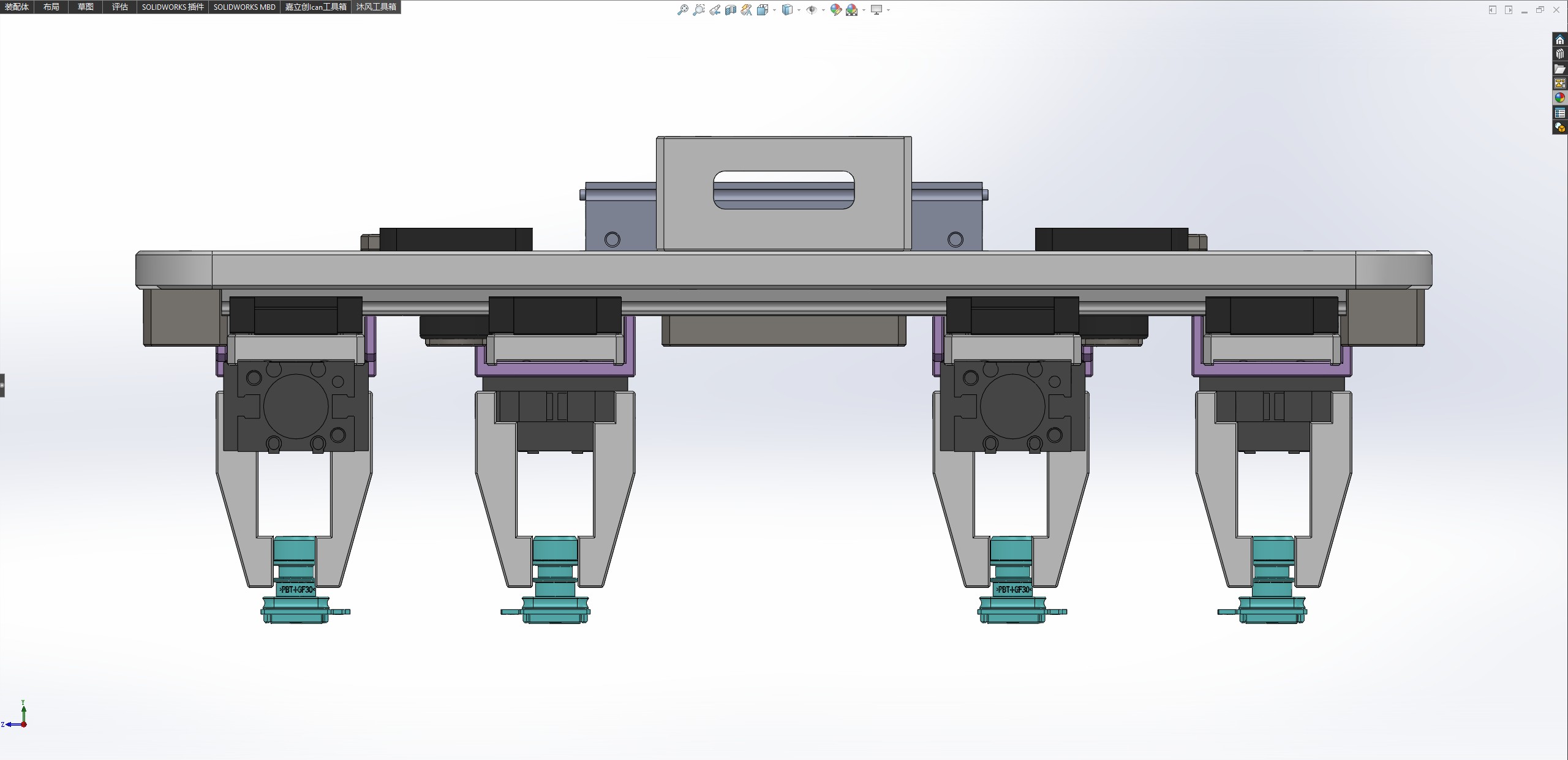

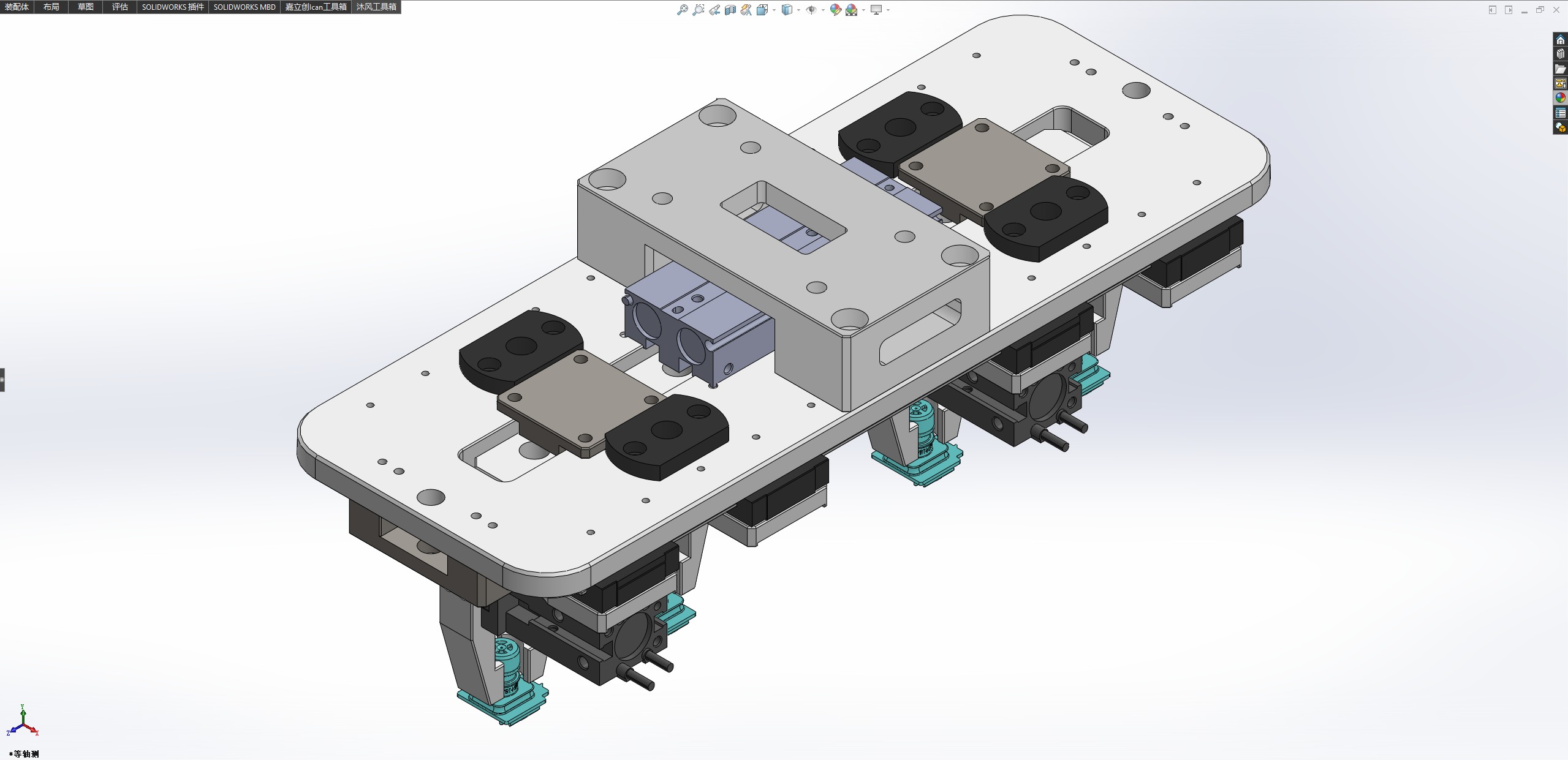

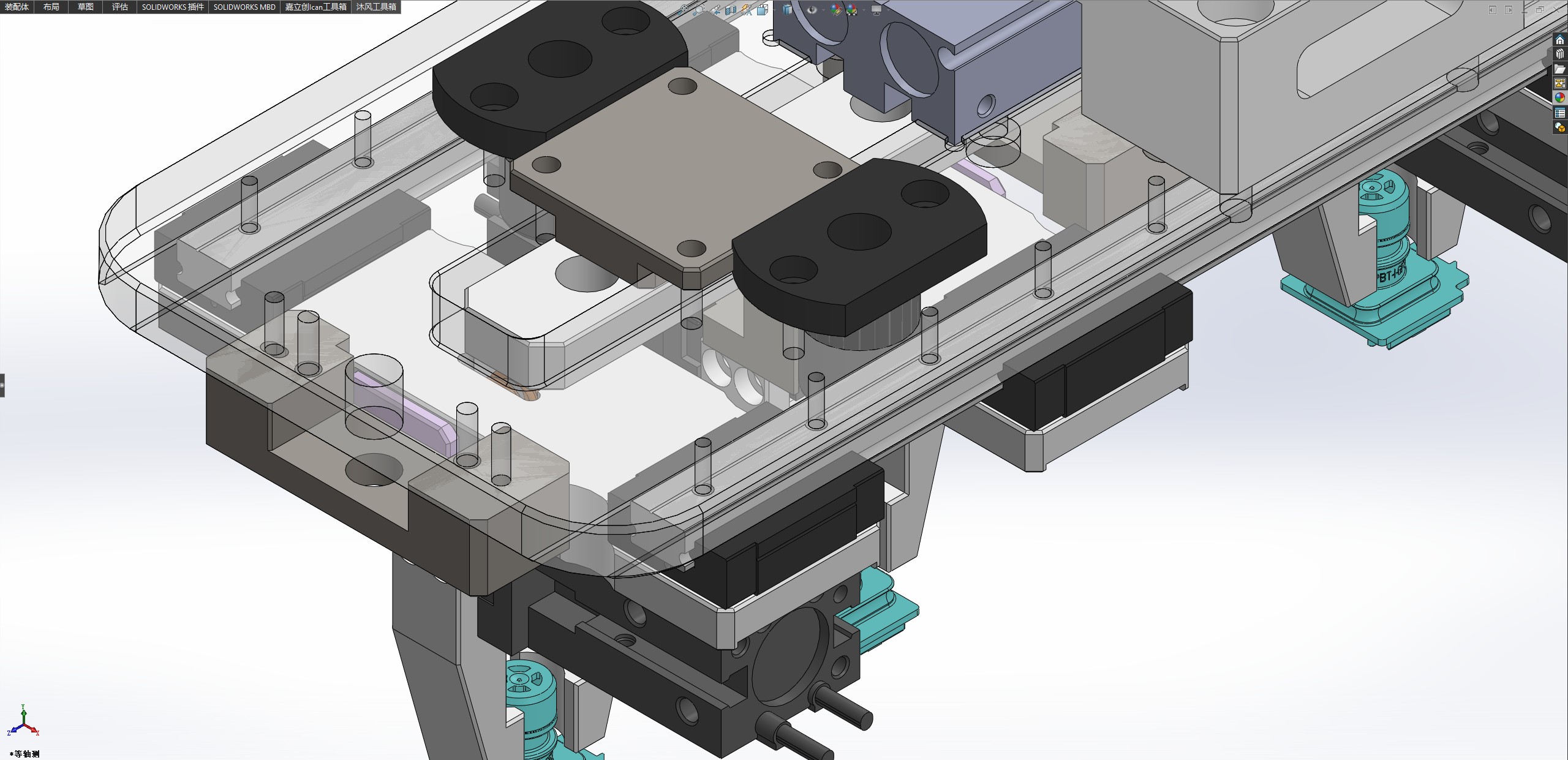

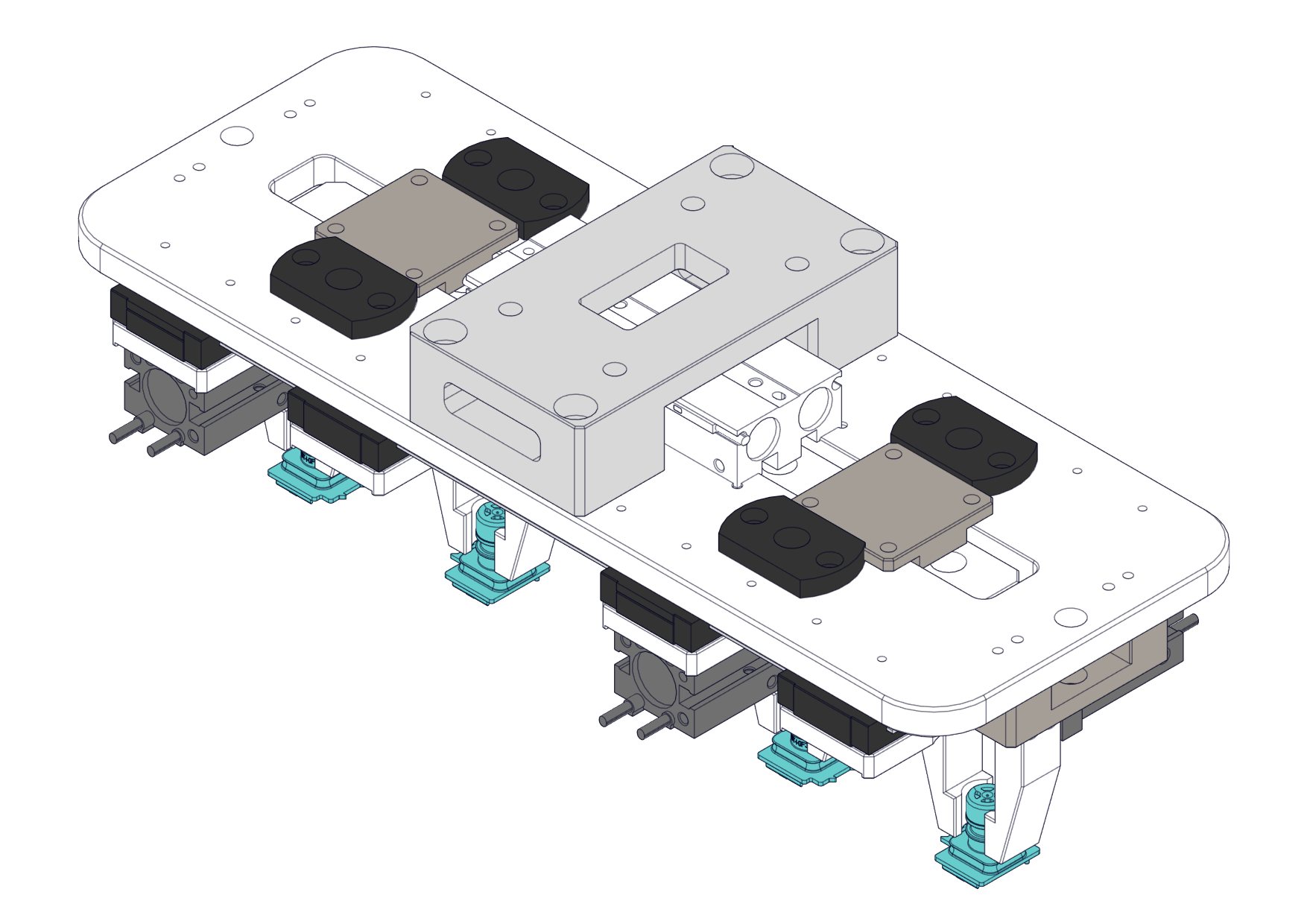

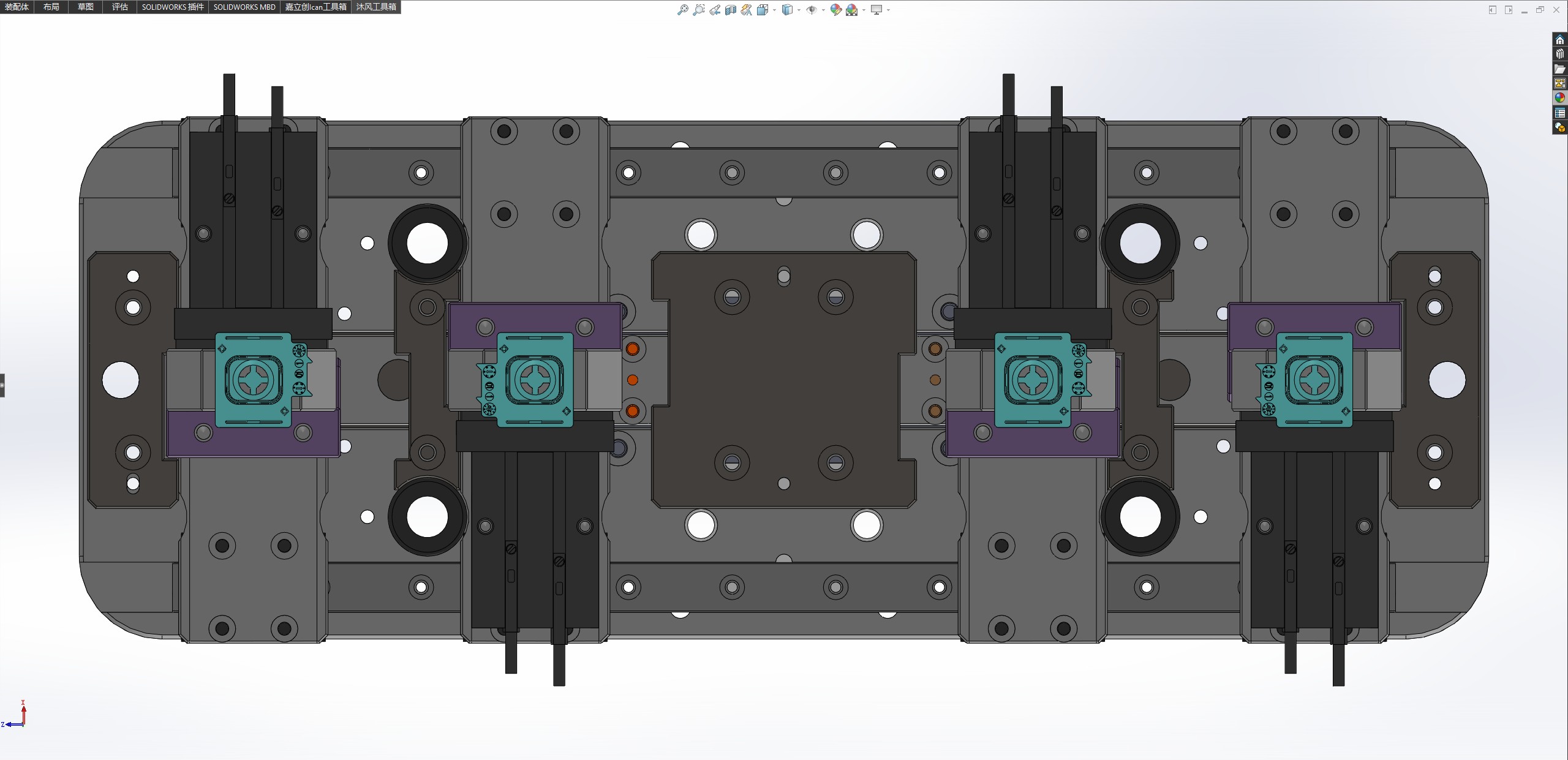

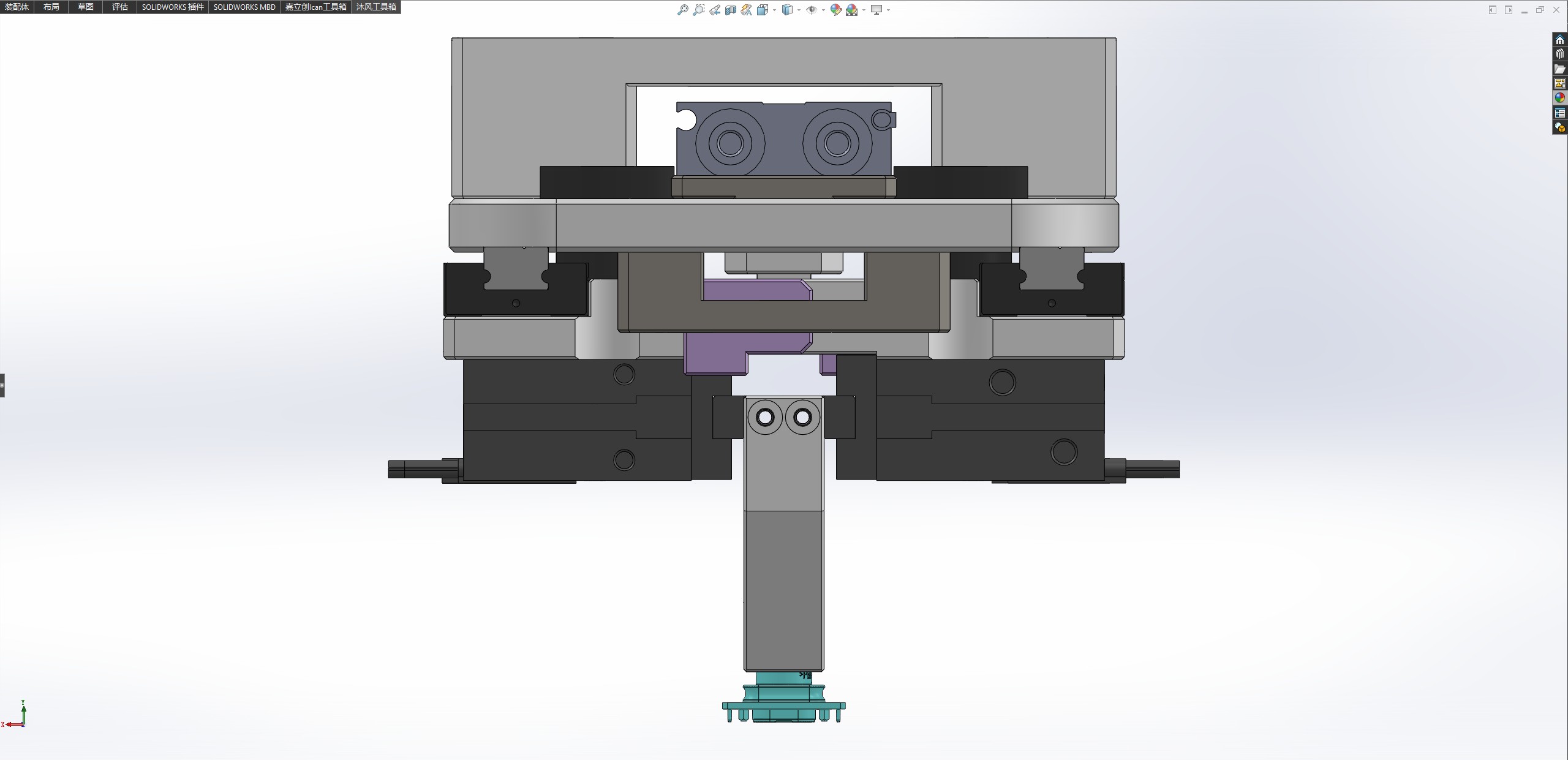

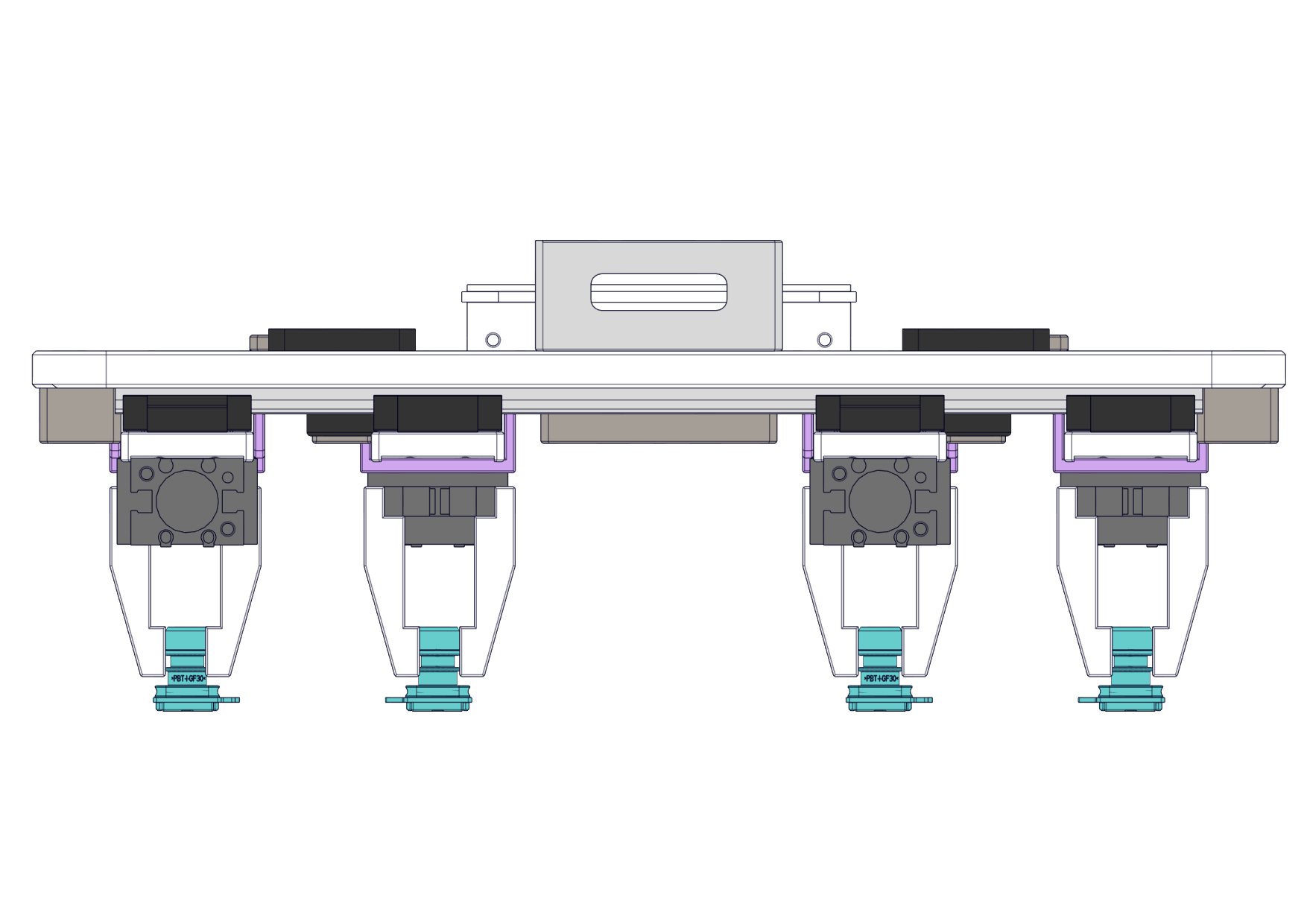

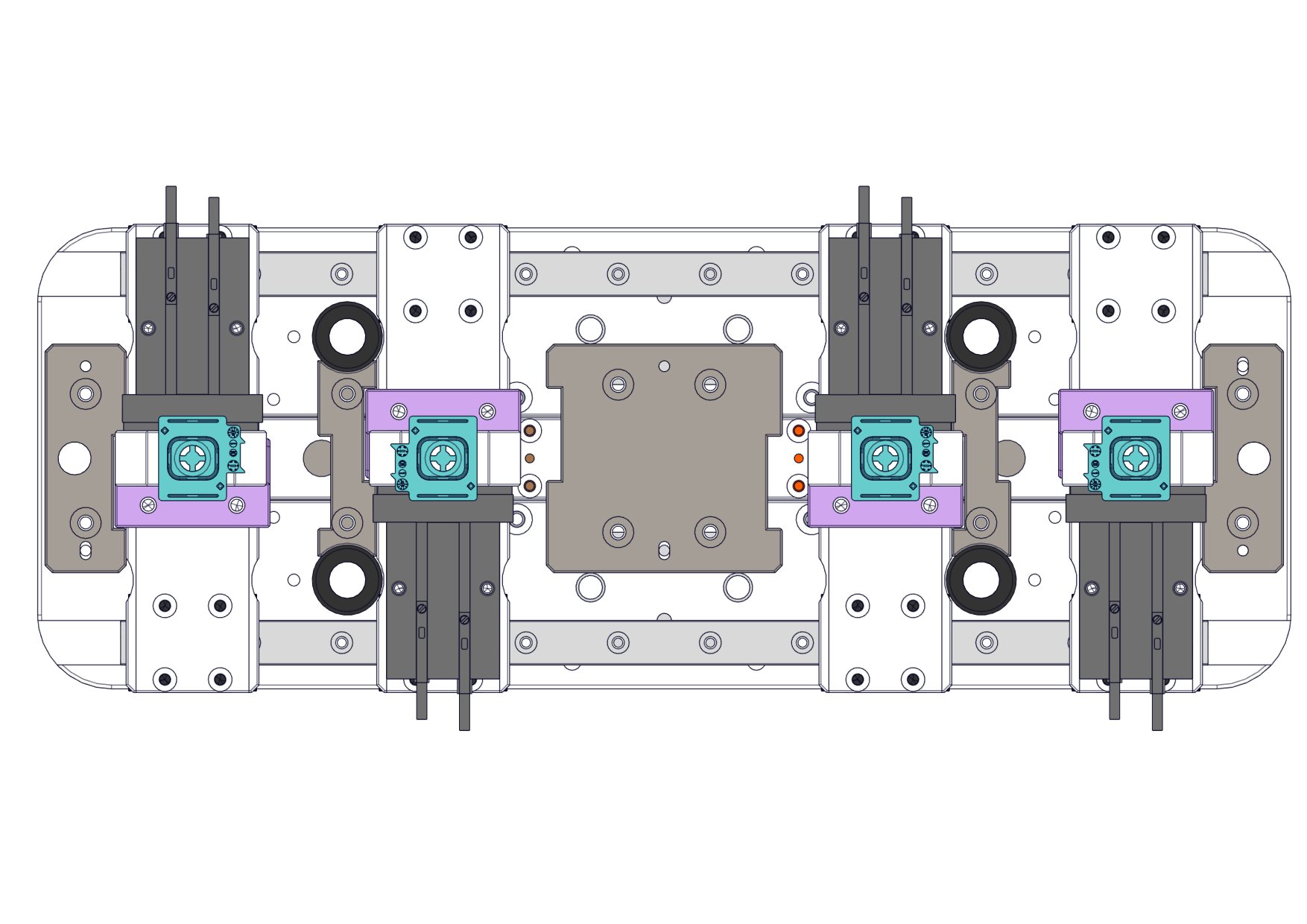

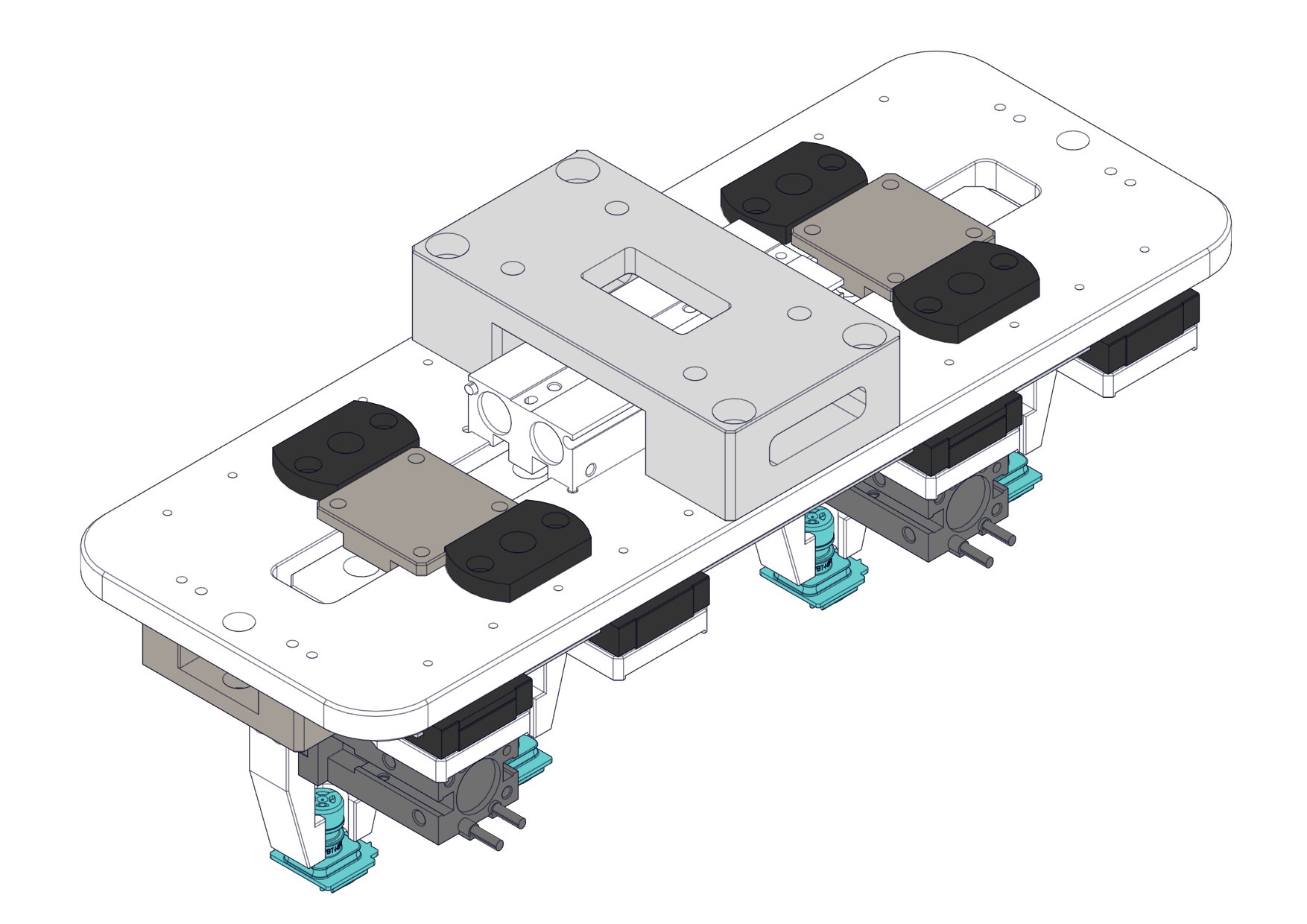

基于气缸的变距移栽机构是一种利用气缸作为动力源，实现将工件（如电子元件、瓶盖、小型零件等）从一个位置抓取、移动，并在放置时改变其之间中心距的自动化装置。移栽：指“移植和栽种”，在工业自动化中，特指将工件从一个工位搬运到另一个工位的动作。变距：指在移栽过程中，机构能够主动改变所抓取工件之间的中心距离。这是该机构的核心功能。气缸驱动：以压缩空气为动力，通过气缸的直线运动来提供机构所需的力量和动作。简单来说，它是一个用气动方式实现“抓取-移动-改变间距-放置” 一系列功能的机械系统。
