星齿轮变速箱
(ID:283910)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | Imagen.JPG | 71.38K |
| 2 | img.JPG | 61.69K |
| 3 | Carrier 1.SLDPRT | 510.50K |
| 4 | Carrier parte2.SLDPRT | 498.50K |
| 5 | Eje de Salida.SLDPRT | 905.00K |
| 6 | Ensamblaje Completo.SLDASM | 800.50K |
| 7 | Ensamblaje Sol-sprocket.SLDASM | 433.00K |
| 8 | HK 3516.SLDASM | 209.50K |
| 9 | Nervado 1.SLDPRT | 245.00K |
| 10 | Nervado 8.2 Int.SLDPRT | 352.50K |
| 11 | Pin sol.SLDPRT | 135.00K |
| 12 | Pin.SLDPRT | 144.00K |
| 13 | Pins.SLDPRT | 128.00K |
| 14 | Planet.SLDPRT | 727.00K |
| 15 | Planeta pq 8.1.SLDPRT | 274.50K |
| 16 | Sprocket8.1.SLDPRT | 790.00K |
| 17 | Spur.SLDPRT | 509.00K |
| 18 | Sun 8.1.SLDPRT | 2.22M |
| 19 | Thumbs.db | 13.00K |
| 20 | Tren Epiciclico 1.SLDASM | 726.00K |
| 21 | _HK 3516_PART1.sldprt | 64.00K |
| 22 | _HK 3516_PART2.sldprt | 62.00K |
此图纸下载需要20金币
立即下载
模型信息
图纸ID:283910
图纸格式:sldprt,sldasm
文件大小:9.94M
所需金币:20
上传时间:2022-06-17 23:49:49
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2012
标签
星齿轮变速箱
图纸简介

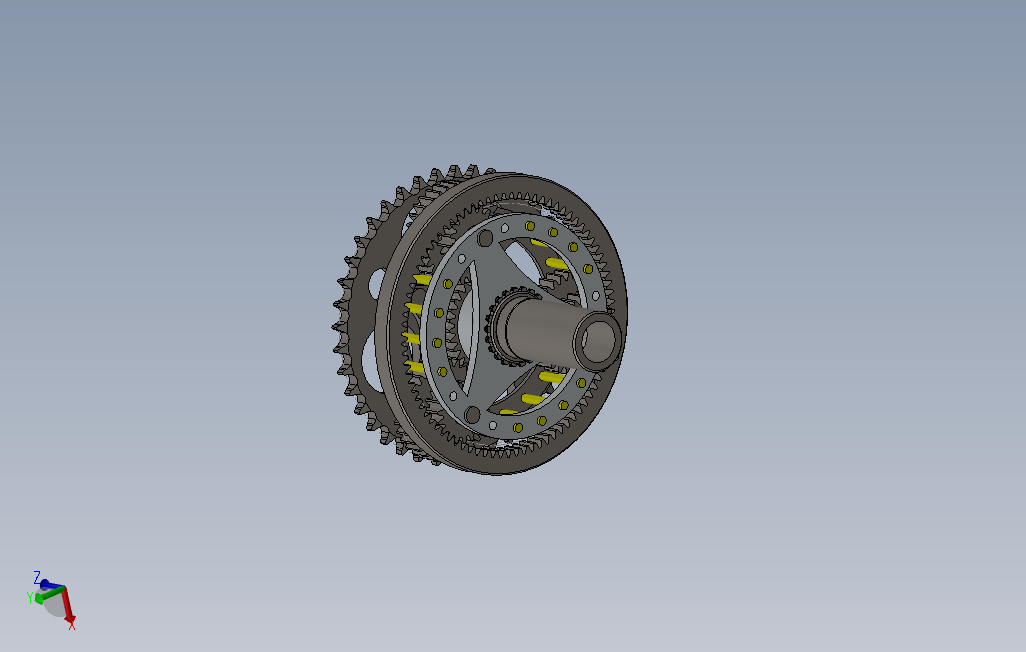

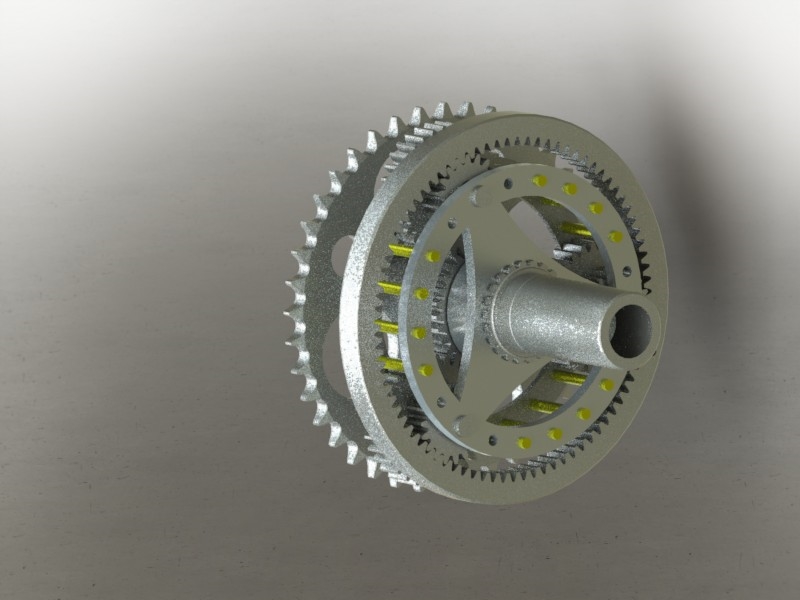

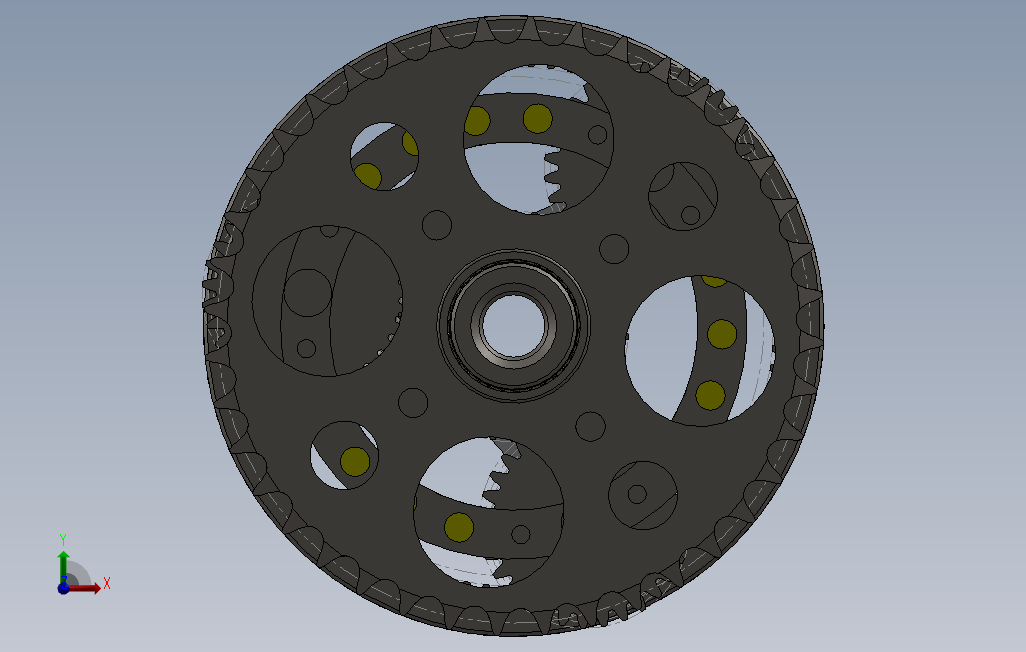

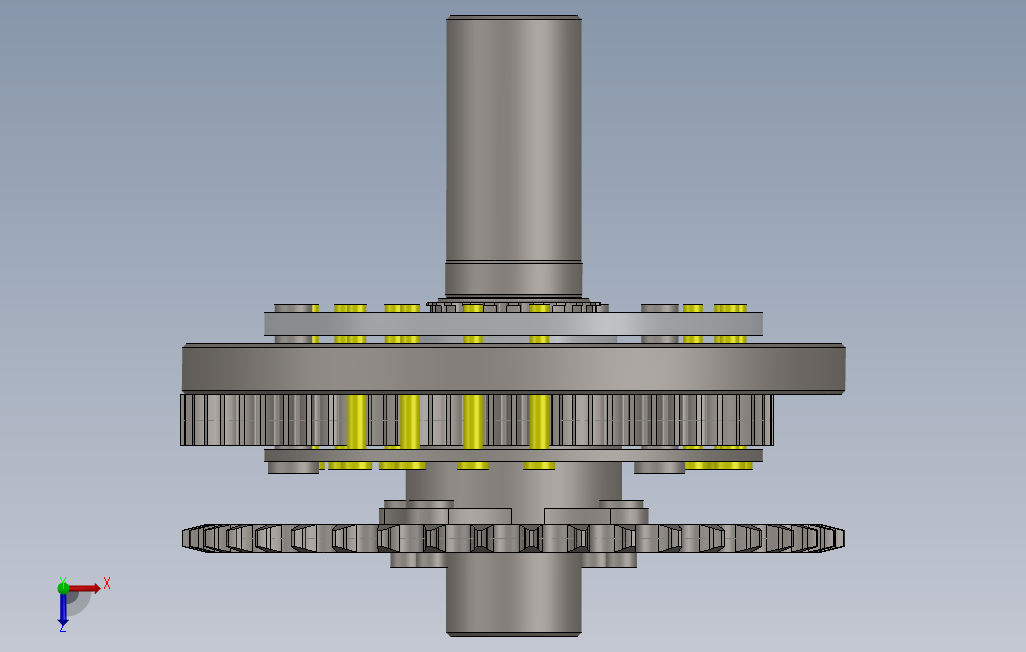

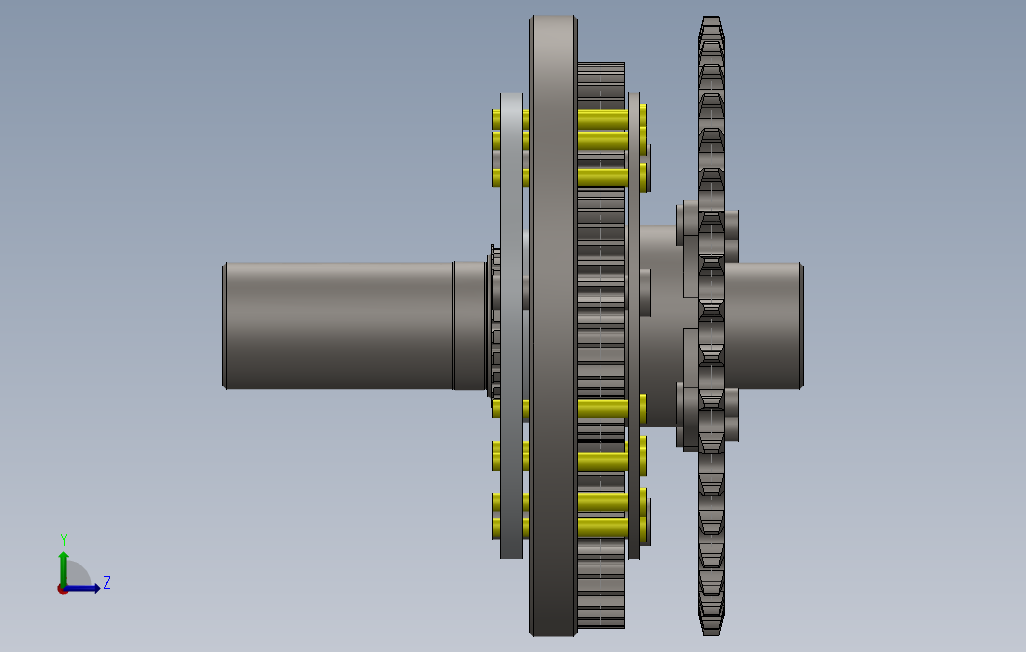

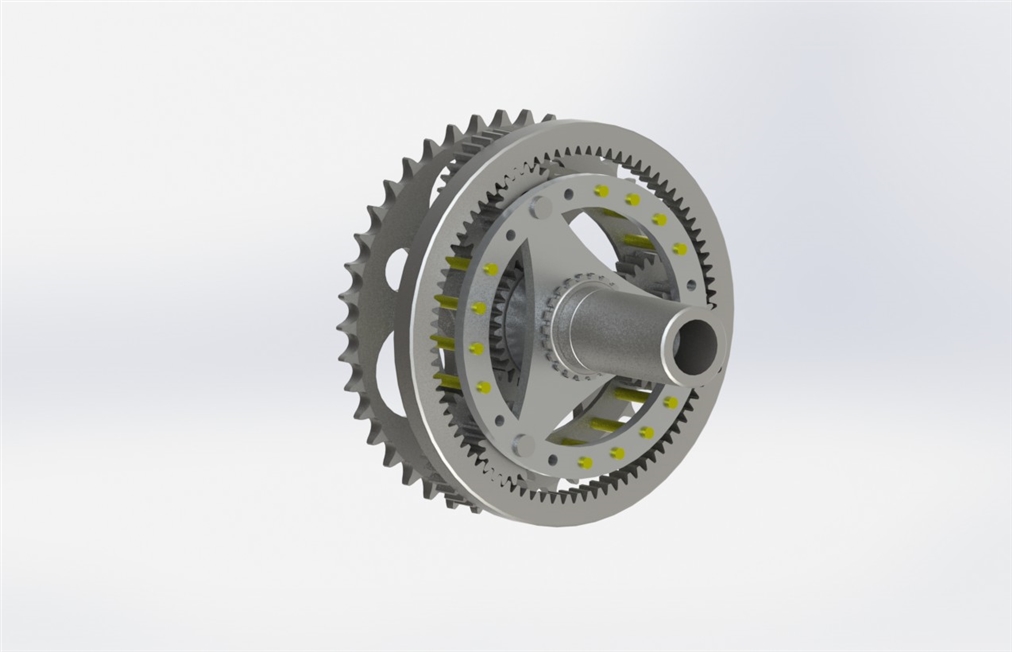

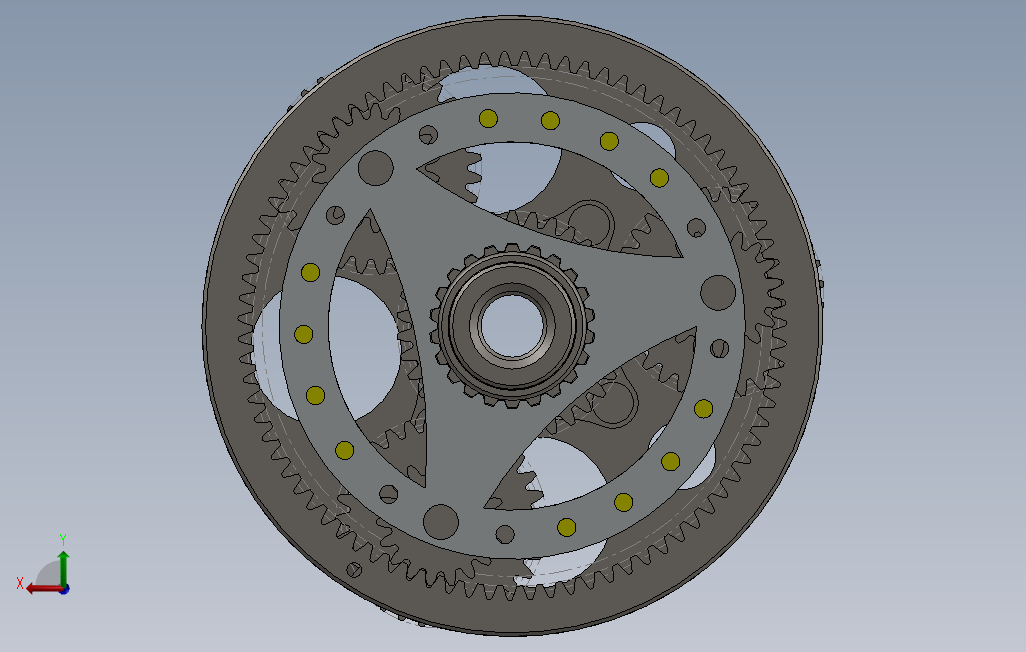

小型行星齿轮变速箱,尺寸为缩小型,仅供参考结构形式,包含装配体及零部件,可用SolidWorks2013及以上版本查看;行星齿轮箱用来降低转速增大扭矩和降低负载/电机的转动惯量比, 合理利用内、外啮合、功率分流,传动装置可分为三部分:输入部分、减速部分、输出部分;在一个行星齿轮上、或者在两个互相固连的行星齿轮上通常有两个啮合点,分别与两个太阳轮发生关系,当入力侧动力驱动太阳齿时,可带动行星齿轮自转,并依循着内齿环之轨迹沿着中心公转,行星之旋转带动连结于托盘之出力轴输出动力
