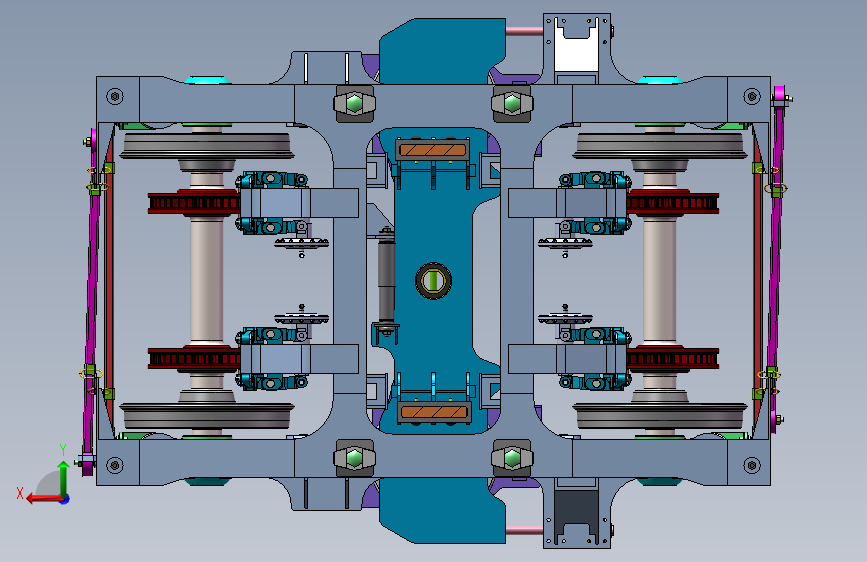

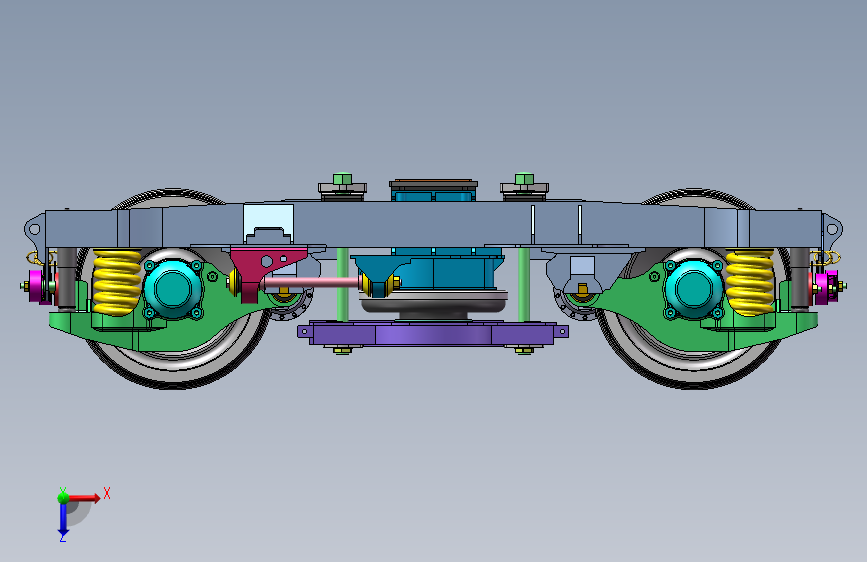

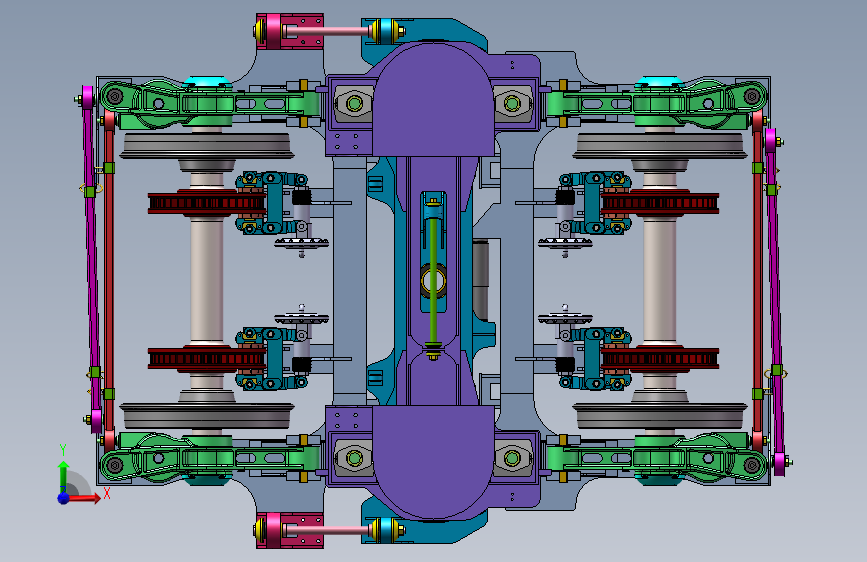

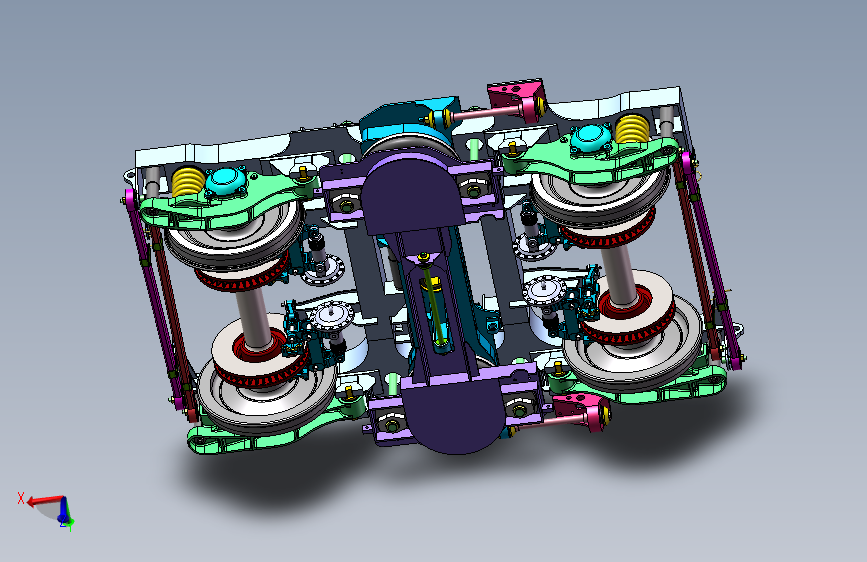

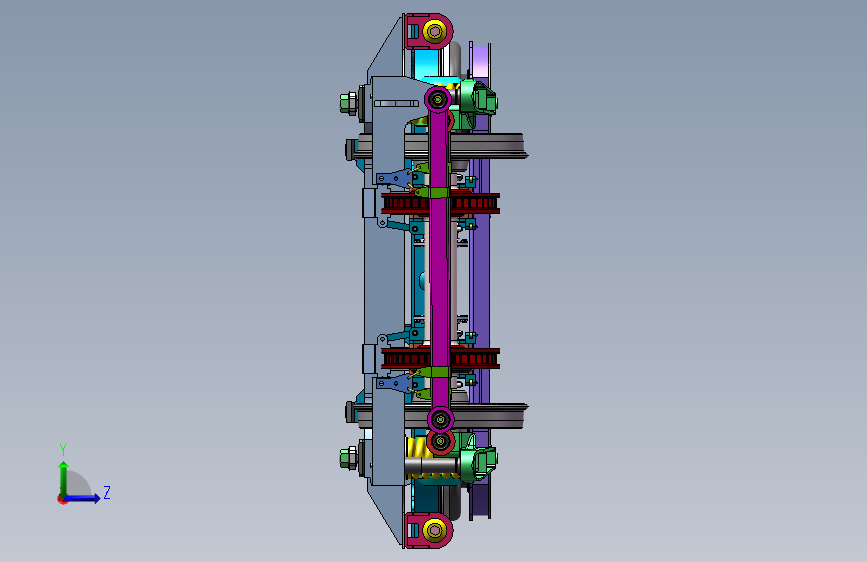

CW2型客车转向架
(ID:2886228)截图
AI截图渲染
✨AI图片渲染

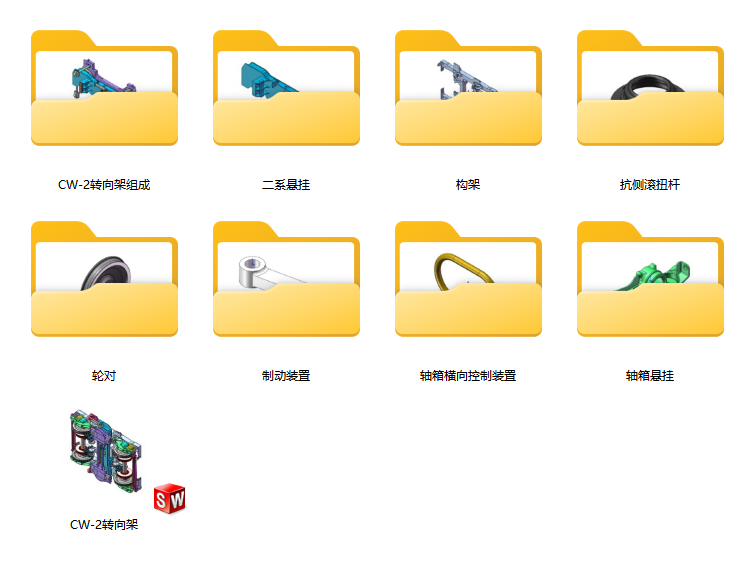

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | CW-2转向架.SLDASM | 7.12M |
| 2 | 中央悬挂弹簧托板组成.SLDASM | 828.19K |
| 3 | 中央悬挂装置总成.SLDASM | 1.80M |
| 4 | 二系悬挂总装与横向控制杆.SLDASM | 2.69M |
| 5 | 基础制动装置-二位侧.SLDASM | 1.30M |
| 6 | 基础制动装置.SLDASM | 1.32M |
| 7 | 弹簧托板吊杆组成.SLDASM | 352.19K |
| 8 | 扭杆组成.SLDASM | 378.62K |
| 9 | 抗侧滚扭杆.SLDASM | 770.17K |
| 10 | 摇枕组成.SLDASM | 412.51K |
| 11 | 旁承.SLDASM | 91.70K |
| 12 | 构架与基础制动装置总装.SLDASM | 1.77M |
| 13 | 构架总装与中央悬挂装置.SLDASM | 2.10M |
| 14 | 横向拉杆.SLDASM | 182.52K |
| 15 | 横向控制杆.SLDASM | 287.55K |
| 16 | 牵引拉杆.SLDASM | 182.93K |

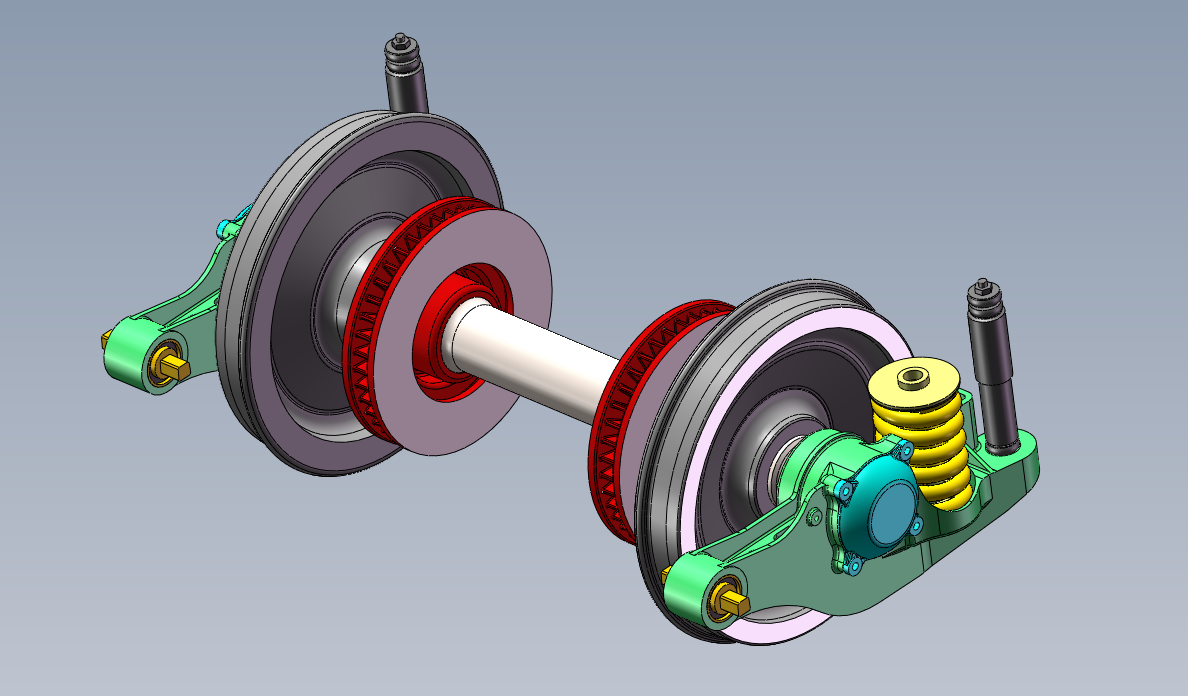

| 17 | 轮对总装.SLDASM | 2.46M |
| 18 | 轮对轴箱总装.SLDASM | 4.42M |
| 19 | 轴箱弹簧.SLDASM | 950.73K |
| 20 | 轴箱悬挂-二位侧.SLDASM | 1.73M |
| 21 | 轴箱悬挂.SLDASM | 1.74M |
| 22 | 连杆组成.SLDASM | 467.19K |
| 23 | 中心销橡胶套.SLDPRT | 118.51K |
| 24 | 二系横向减振器.SLDPRT | 132.57K |
| 25 | 吊杆螺栓.SLDPRT | 121.38K |
| 26 | 安装座.SLDPRT | 137.94K |
| 27 | 底部摇动凸垫.SLDPRT | 142.93K |
| 28 | 底部摇动凹垫.SLDPRT | 276.33K |
| 29 | 开口螺母.SLDPRT | 118.56K |
| 30 | 弹簧托板.SLDPRT | 1.02M |
| 31 | 摇枕.SLDPRT | 855.54K |
| 32 | 旁承-底板.SLDPRT | 96.35K |
| 33 | 旁承-磨耗板.SLDPRT | 100.95K |
| 34 | 旁承-调整垫.SLDPRT | 72.92K |
| 35 | 横向拉杆-套管.SLDPRT | 93.80K |
| 36 | 横向拉杆-心轴.SLDPRT | 84.04K |
| 37 | 横向拉杆-橡胶垫.SLDPRT | 167.86K |
| 38 | 横向拉杆-端板.SLDPRT | 99.96K |
| 39 | 横向拉杆螺母M20.SLDPRT | 82.88K |
| 40 | 横向止挡.SLDPRT | 112.59K |
| 41 | 牵引拉杆橡胶套.SLDPRT | 172.43K |
| 42 | 牵引拉杆芯轴.SLDPRT | 96.16K |
| 43 | 牵引拉杆螺母M30.SLDPRT | 84.25K |
| 44 | 牵引杆-套管.SLDPRT | 99.55K |
| 45 | 空气弹簧.SLDPRT | 432.56K |
| 46 | 顶部摇动凸垫.SLDPRT | 191.97K |
| 47 | 顶部摇动凹垫.SLDPRT | 242.36K |
| 48 | 内侧杠杆-MIR.SLDPRT | 400.13K |
| 49 | 内侧杠杆.SLDPRT | 334.82K |
| 50 | 制动缸.SLDPRT | 593.44K |
| 51 | 吊杆插销.SLDPRT | 131.02K |
| 52 | 外侧杠杆-MIR.SLDPRT | 423.65K |
| 53 | 外侧杠杆.SLDPRT | 347.96K |
| 54 | 扁孔圆销25×206.SLDPRT | 116.80K |
| 55 | 扁孔圆销30×184.SLDPRT | 128.29K |
| 56 | 杠杆吊座.SLDPRT | 356.26K |
| 57 | 衬套30×22×17.SLDPRT | 95.18K |
| 58 | 衬套30×22×20.SLDPRT | 95.18K |
| 59 | 衬套35×25×17.SLDPRT | 103.49K |
| 60 | 衬套40×30×17.SLDPRT | 107.15K |
| 61 | 锁铁.SLDPRT | 106.51K |
| 62 | 锁铁插销.SLDPRT | 110.52K |
| 63 | 闸托吊杆.SLDPRT | 137.37K |
| 64 | 闸片托-MIR.SLDPRT | 1.20M |
| 65 | 闸片托.SLDPRT | 1.04M |
| 66 | 闸瓦-上-MIR.SLDPRT | 168.90K |
| 67 | 闸瓦-上.SLDPRT | 136.93K |
| 68 | 闸瓦-下-MIR.SLDPRT | 197.32K |
| 69 | 闸瓦-下.SLDPRT | 173.48K |

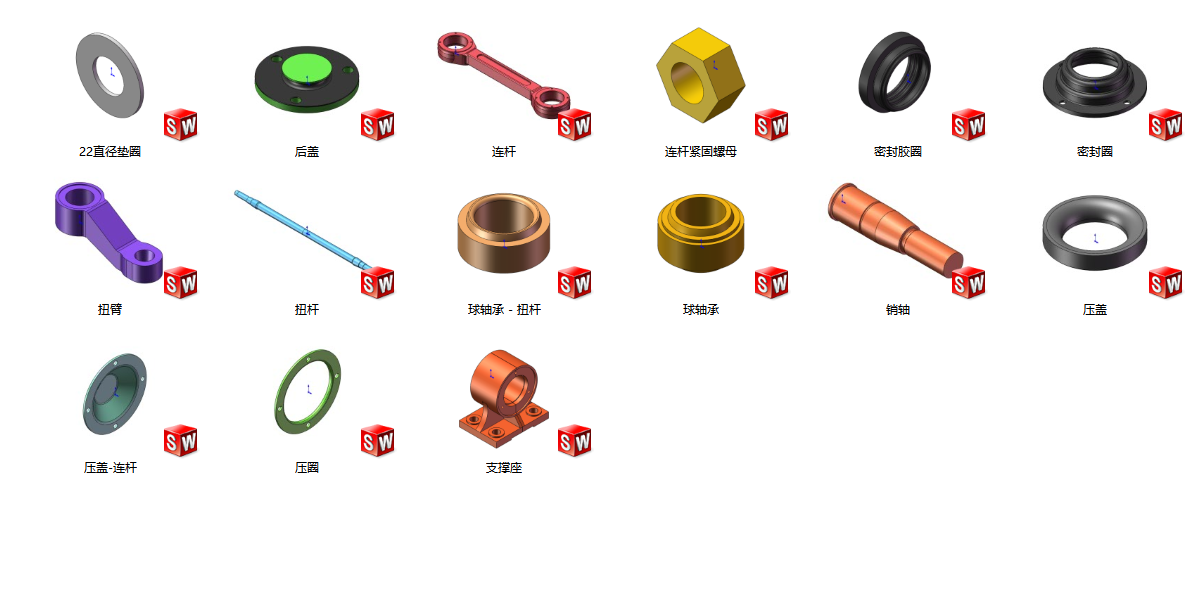

| 70 | 22直径垫圈.SLDPRT | 73.54K |
| 71 | 压圈.SLDPRT | 124.70K |
| 72 | 压盖-连杆.SLDPRT | 142.79K |
| 73 | 压盖.SLDPRT | 133.76K |
| 74 | 后盖.SLDPRT | 134.01K |
| 75 | 密封圈.SLDPRT | 291.01K |
| 76 | 密封胶圈.SLDPRT | 280.04K |
| 77 | 扭杆.SLDPRT | 124.53K |
| 78 | 扭臂.SLDPRT | 140.91K |
| 79 | 支撑座.SLDPRT | 225.90K |
| 80 | 球轴承-扭杆.SLDPRT | 144.36K |
| 81 | 球轴承.SLDPRT | 114.46K |
| 82 | 连杆.SLDPRT | 450.69K |
| 83 | 连杆紧固螺母.SLDPRT | 83.07K |
| 84 | 销轴.SLDPRT | 172.65K |
| 85 | 构架.SLDPRT | 2.54M |
| 86 | 牵引拉杆座.SLDPRT | 224.38K |
| 87 | 制动轴盘.SLDPRT | 1.56M |
| 88 | 车轮.SLDPRT | 302.92K |
| 89 | 车轴.SLDPRT | 210.95K |
| 90 | 轴承.SLDPRT | 1.33M |
| 91 | 轴端压盖.SLDPRT | 115.17K |
| 92 | 防尘板.SLDPRT | 221.74K |
| 93 | 一系垂向减振器.SLDPRT | 133.11K |
| 94 | 转臂橡胶节点.SLDPRT | 121.49K |
| 95 | 轴箱-二位侧.SLDPRT | 2.12M |
| 96 | 轴箱.SLDPRT | 1.79M |
| 97 | 轴箱弹簧.SLDPRT | 885.26K |
| 98 | 轴箱弹簧上定位座.SLDPRT | 94.64K |
| 99 | 轴箱弹簧下定位座.SLDPRT | 95.78K |
| 100 | 轴箱端盖.SLDPRT | 488.83K |
| 101 | 前控制杆.SLDPRT | 108.01K |
| 102 | 安全锁扣.SLDPRT | 167.79K |
| 103 | 控制杆.SLDPRT | 111.40K |
| 104 | 杆定位销.SLDPRT | 139.72K |
| 105 | 橡胶节点套.SLDPRT | 209.80K |
| 106 | 螺母.SLDPRT | 83.04K |
| 107 | 防掉落装置-安全板.SLDPRT | 82.75K |
| 108 | 防掉落装置.SLDPRT | 89.23K |
此图纸下载需要2600金币
立即下载
模型信息
图纸ID:2886228
图纸格式:sldasm,sldprt
文件大小:59.7M
所需金币:2600
上传时间:2025-12-19 21:01:18
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2018
标签
转向架
轨道车辆
铁道车辆
火车
旅客列车
图纸简介
CW-2型转向架是目前我国干线25K型客车用主型转向架之一,具有车辆落成简单、运行性能好、易于维护等优点,在我国干线铁路上有着大量的应用,该转向架在CW1型转向架基础上改进,采用空气弹簧作为二系悬挂,同时在弹簧托板和摇枕之间增加了抗侧滚扭杆
