100L储气罐
（ID:2932682）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 100L储气罐ngm32-100-p-a-y.STEP | 5.29M |

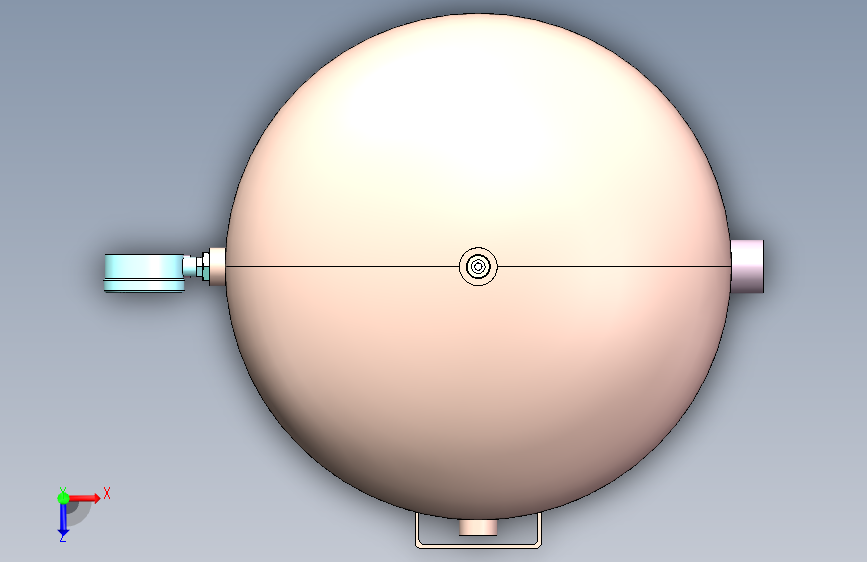

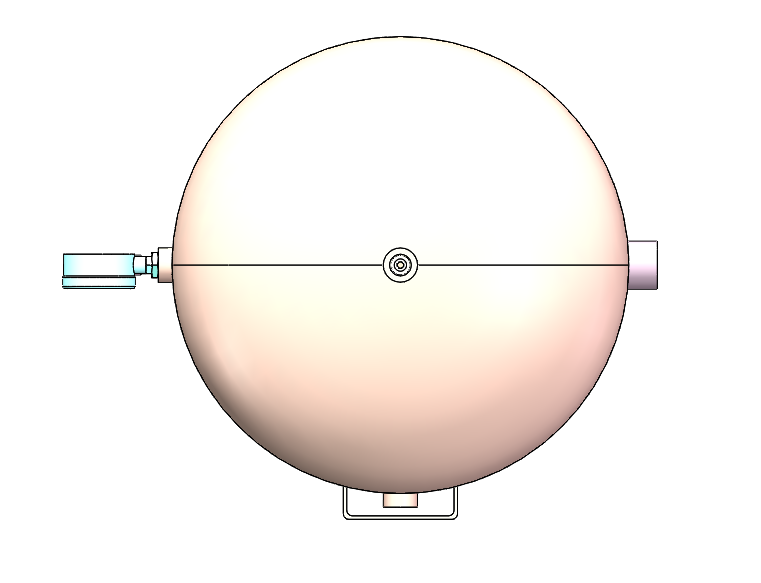

| 2 | 上视图.png | 105.42K |

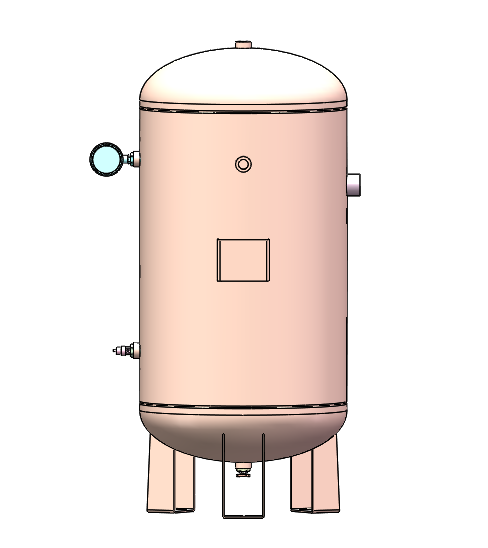

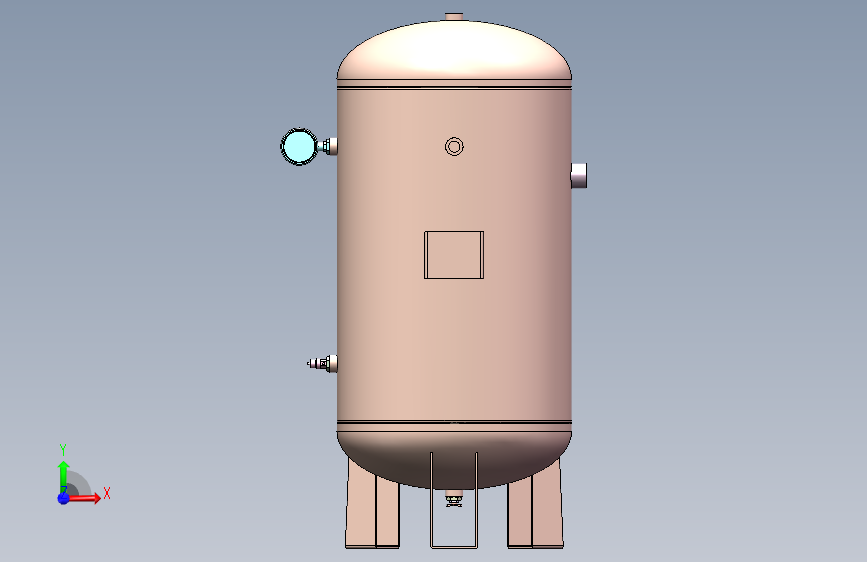

| 3 | 前视图.png | 43.03K |

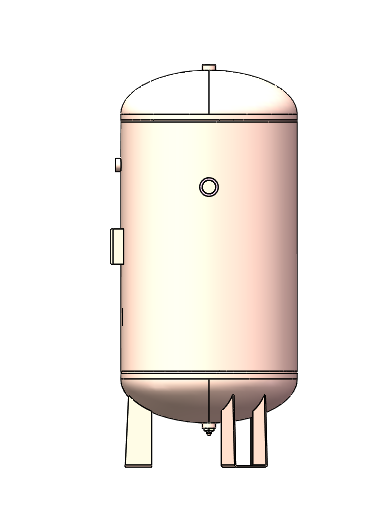

| 4 | 右视图.png | 31.01K |

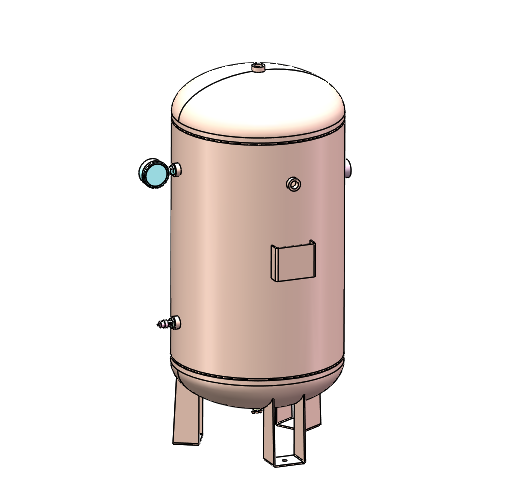

| 5 | 轴侧图.png | 43.07K |
| 6 | 100L储气罐ngm32-100-p-a-y.sldprt | 1.55M |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：2932682
图纸格式：step,sldprt
文件大小：2.65M
所需金币：30
上传时间：2026-01-11 11:08:15
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2018
标签
图纸简介
本体采用KM-100L立式储气罐，容积100L；设计压力1.6MPa；材质：碳钢；接口口径G1/2五个，G1一个。储气罐配件齐全，主要包括安全阀，压力表，进气快速插头，出气直通快速接头，球阀等零件。罐体总高约972mm（不包括安全阀）；直径：400mm。该系统完全按工程实际应用设计，用于储存压缩空气，氮气等气体。可以用于大型阀门压力试验场景。模型为工程实际应用的1:1建模，所有配件都单独建模后进行装配模型制作。名称包含型号信息，方便选型设计，该模型还可用于应用场景展示，系统设计，场地布置，工程安装，产品展示使用，也可用于储气系统的学习。本模型建模精巧，其中有step格式，也有SOLIDWORK
