轴架铣夹具（2D&3D)

（ID:2941444）

改图/画图

设备部件 / 工器具 / 轴架铣夹具（2D&3D)

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	227_a8x40.prt.2	108.44K
2	230_a16.prt.2	92.10K
3	803_m10.prt.2	159.41K
4	asm0001.asm.2	153.72K
5	asm0001_asm.stp	1.02M
6	asm0001__out.log.1	5.47K
7	m10.prt.2	117.21K
8	prt0001.prt.2	241.43K
9	prt0002.prt.2	141.66K
10	prt0003.prt.2	148.58K
11	prt0004.prt.2	149.08K
12	prt0005.prt.2	105.02K
13	prt0006.prt.2	933.49K
14	prt0007.prt.2	369.33K
15	prt0008.prt.2	97.30K
16	prt0009.prt.2	100.25K
17	prt0010.prt.2	100.76K

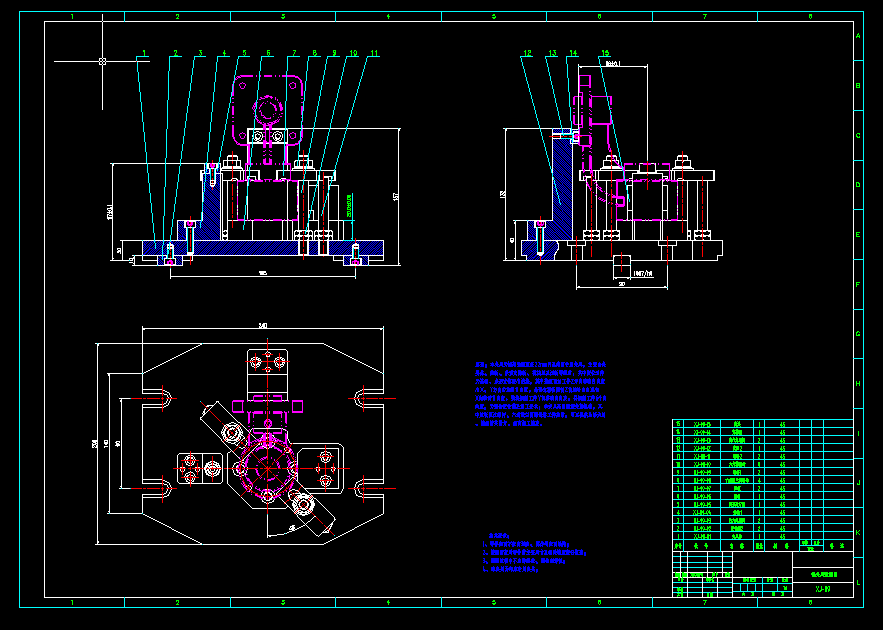

18	铣夹具装配图.dwg	131.65K

此图纸下载需要200金币

立即下载

发布者

代画的小刺猬+V:zhu1505812

创作: 283

粉丝: 1

加入时间：2023-02-19

私信

关注

模型信息

图纸ID：2941444

图纸格式：prt,asm,stp,dwg

文件大小：2.01M

所需金币：200

上传时间：2026-01-15 18:54:46

是否可编辑：不可修改，不包括参数

软件版本：PROE*CREO 9.0

图纸简介

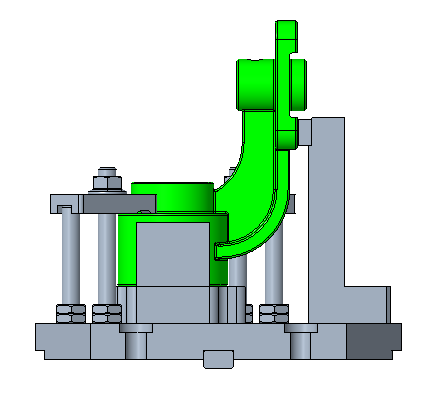

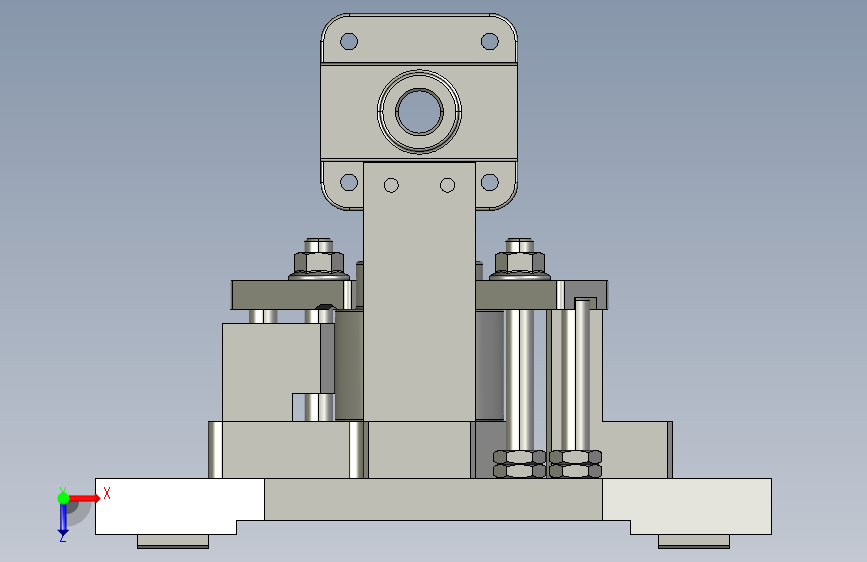

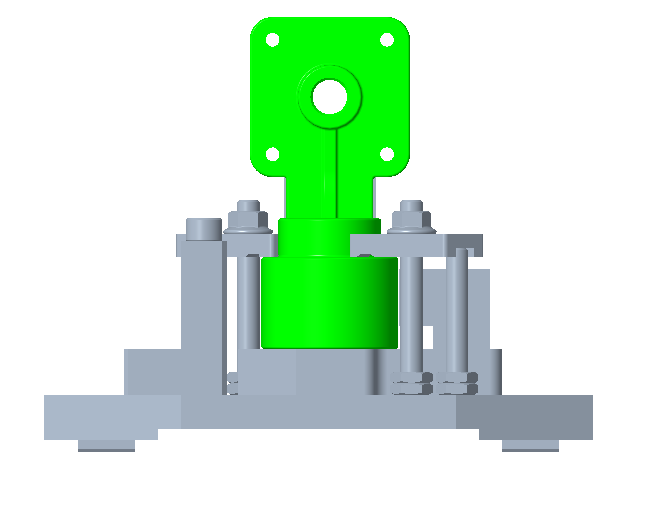

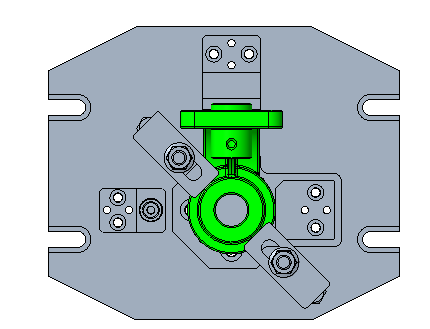

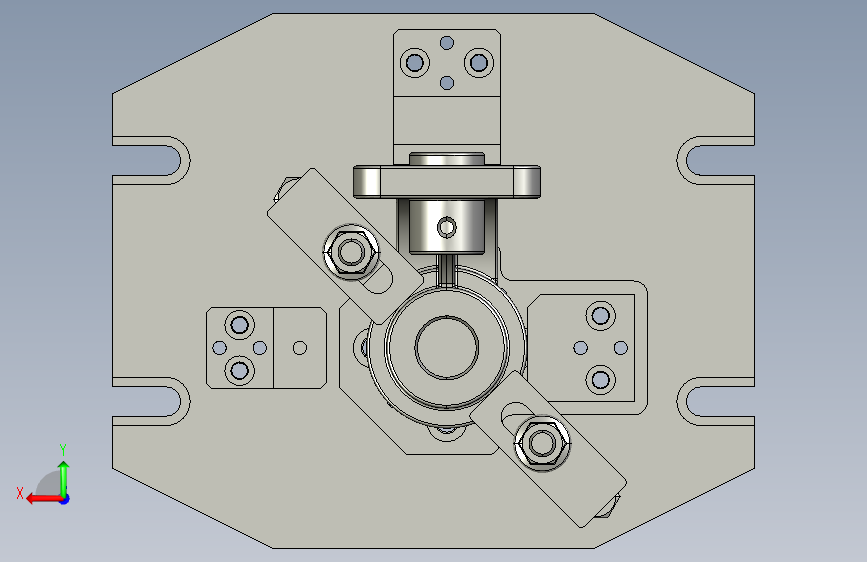

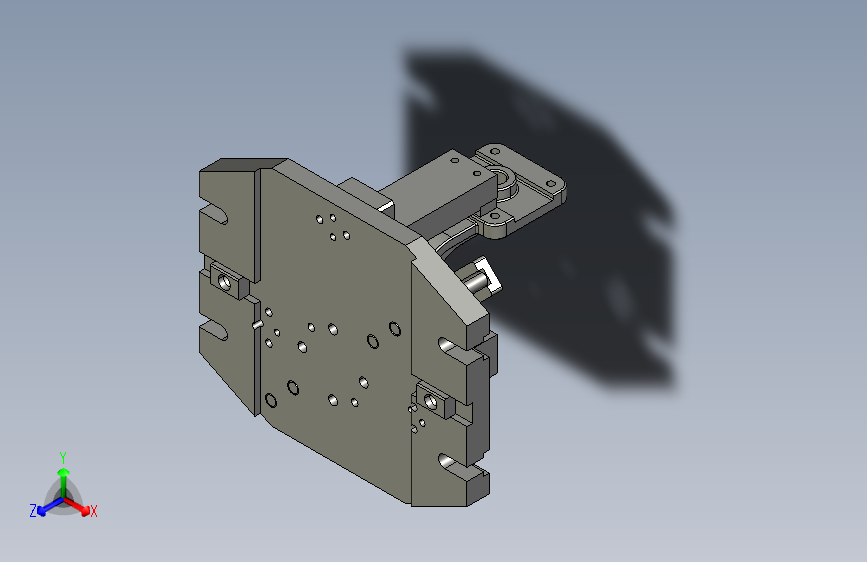

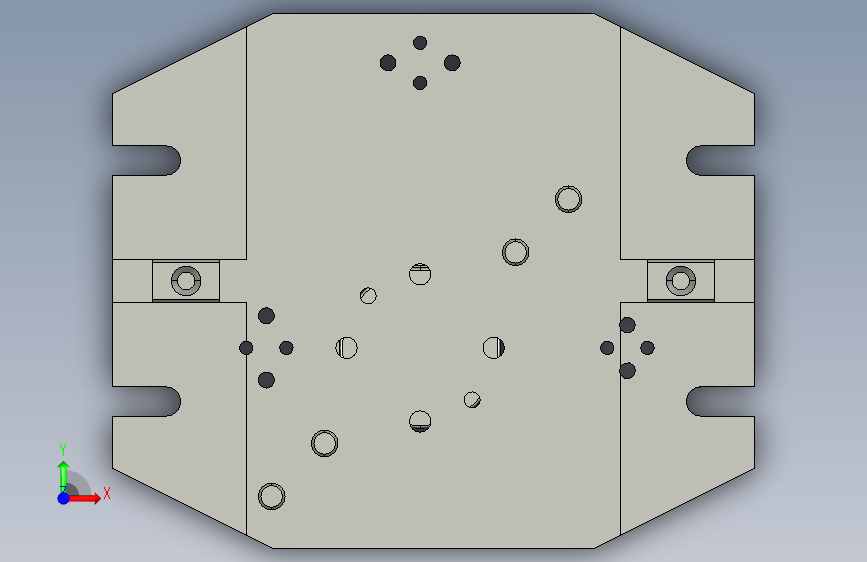

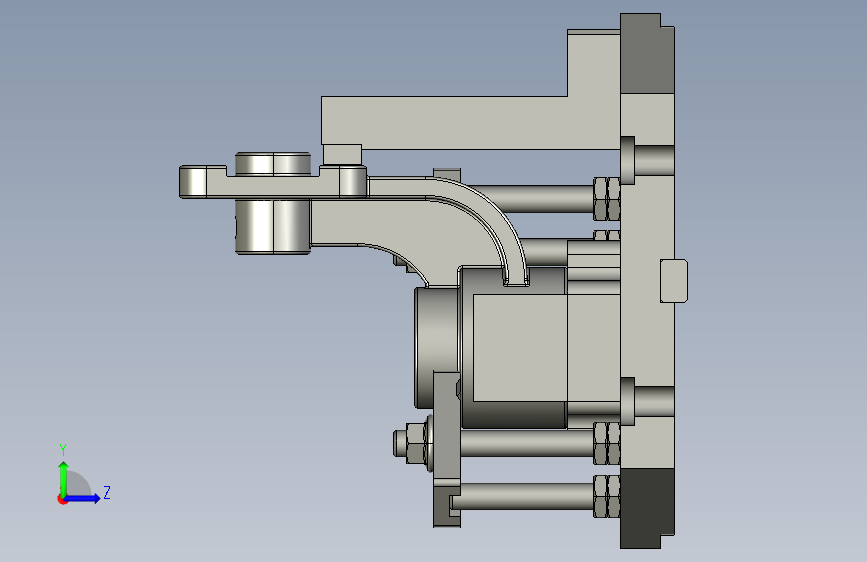

本夹具为轴架铣削直径22mm内孔端面专用夹具，主要由夹具体、垫板、条形支撑板、挡块以及压板等组成，其中定位元件为垫板、条形支撑板和挡块，其中垫板限制工件Z方向移动自由度和X、Y方向的旋转自由度，条形支撑板限制Z向旋转自由度和X向移动自由度，挡块限制工件Y向移动自由度，共限制工件6个自由度，为完全定位满足加工要求；本夹具采用螺旋夹紧机构，其中压板通过螺杆、六角法兰面螺母将工件夹紧，可以提供足够大的、持续的夹紧力，提高加工精度。
