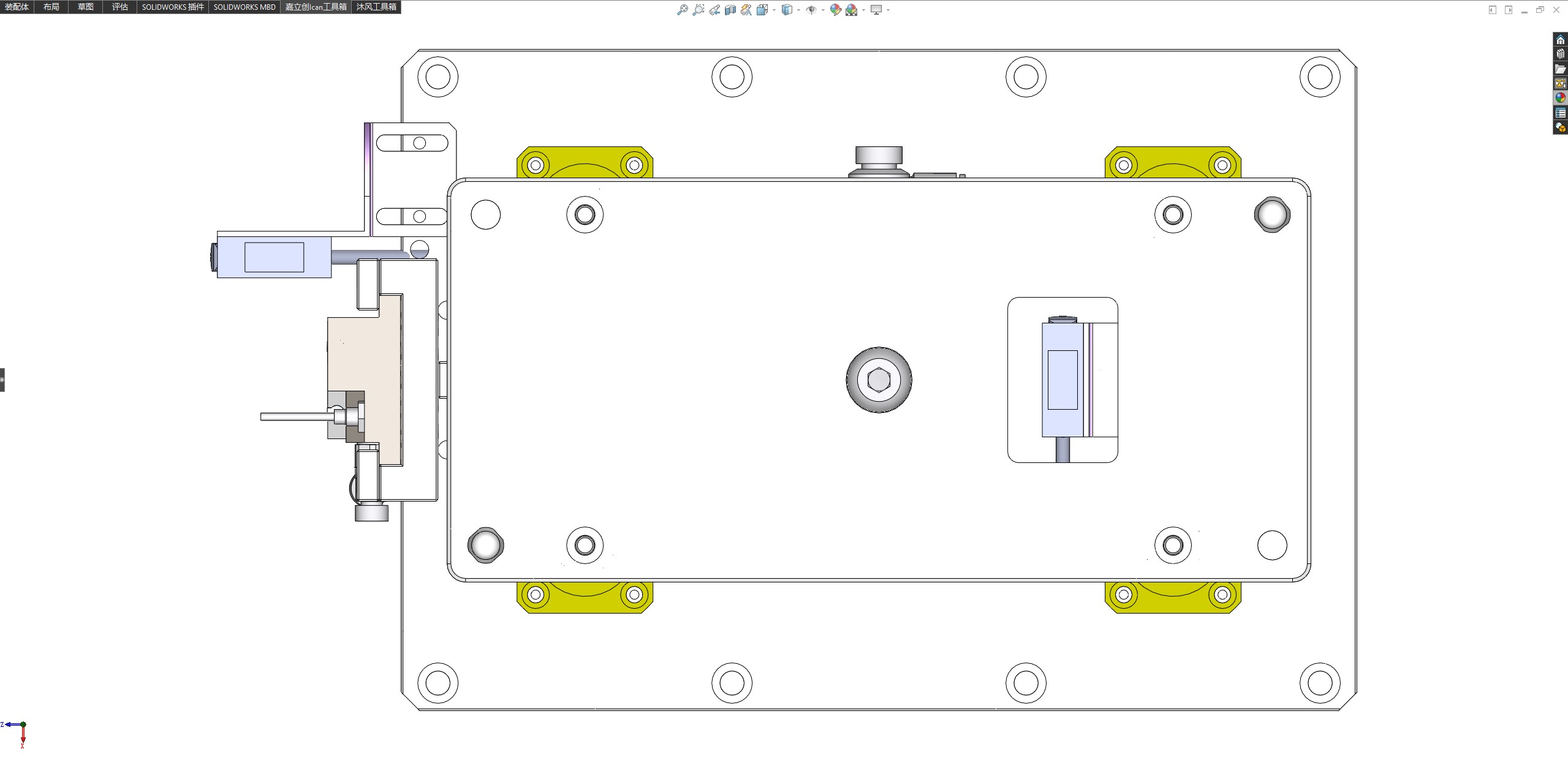

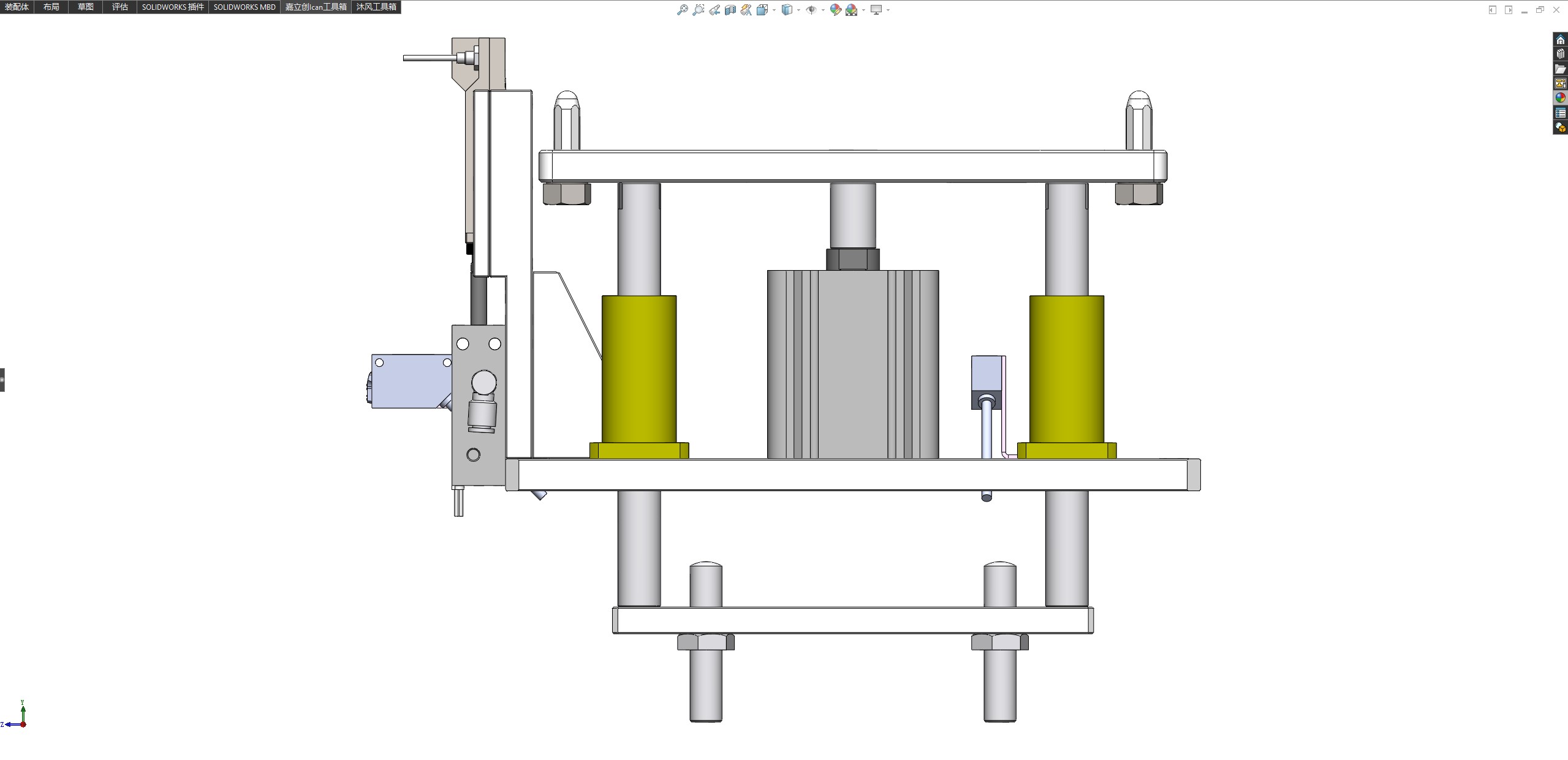

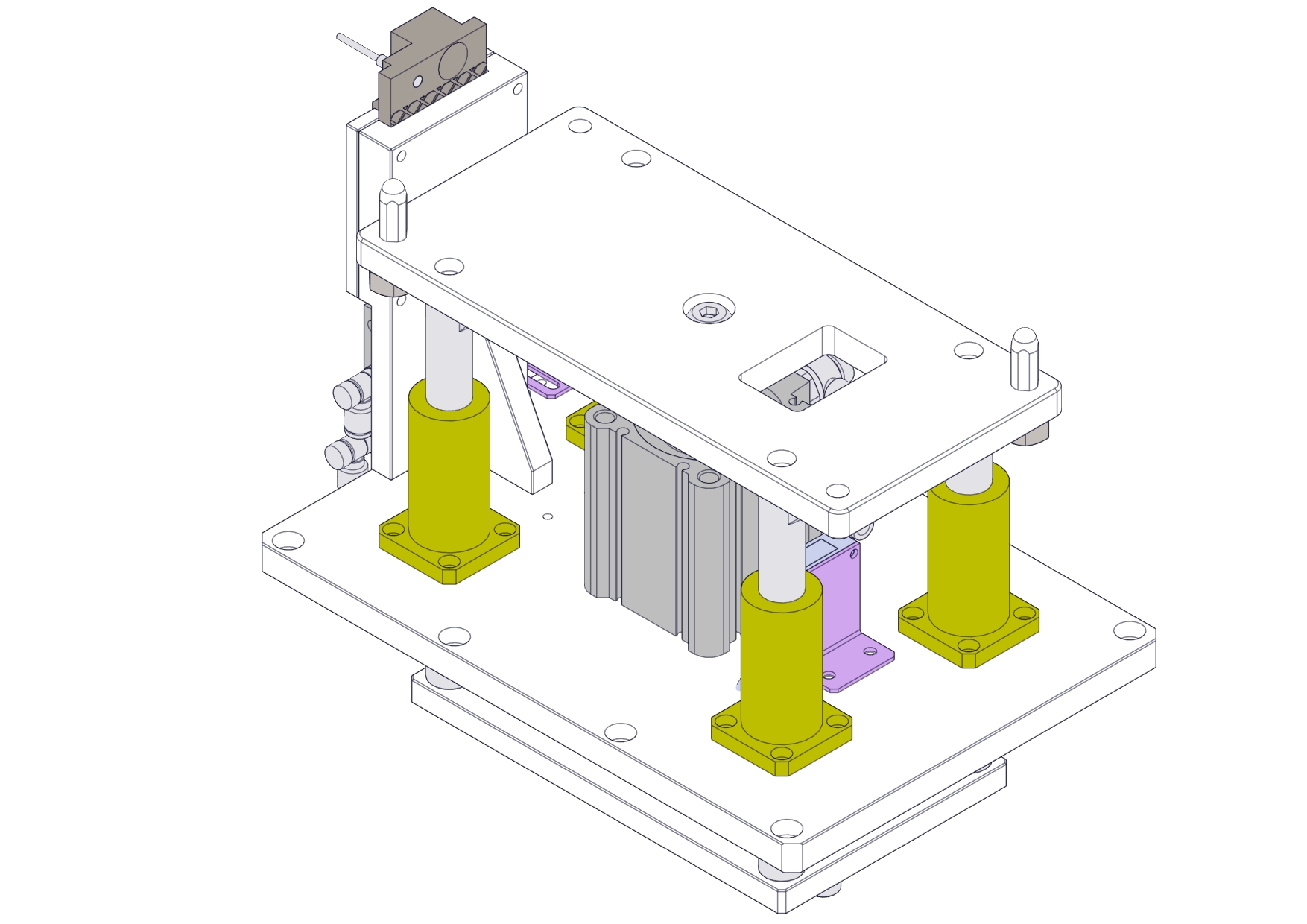

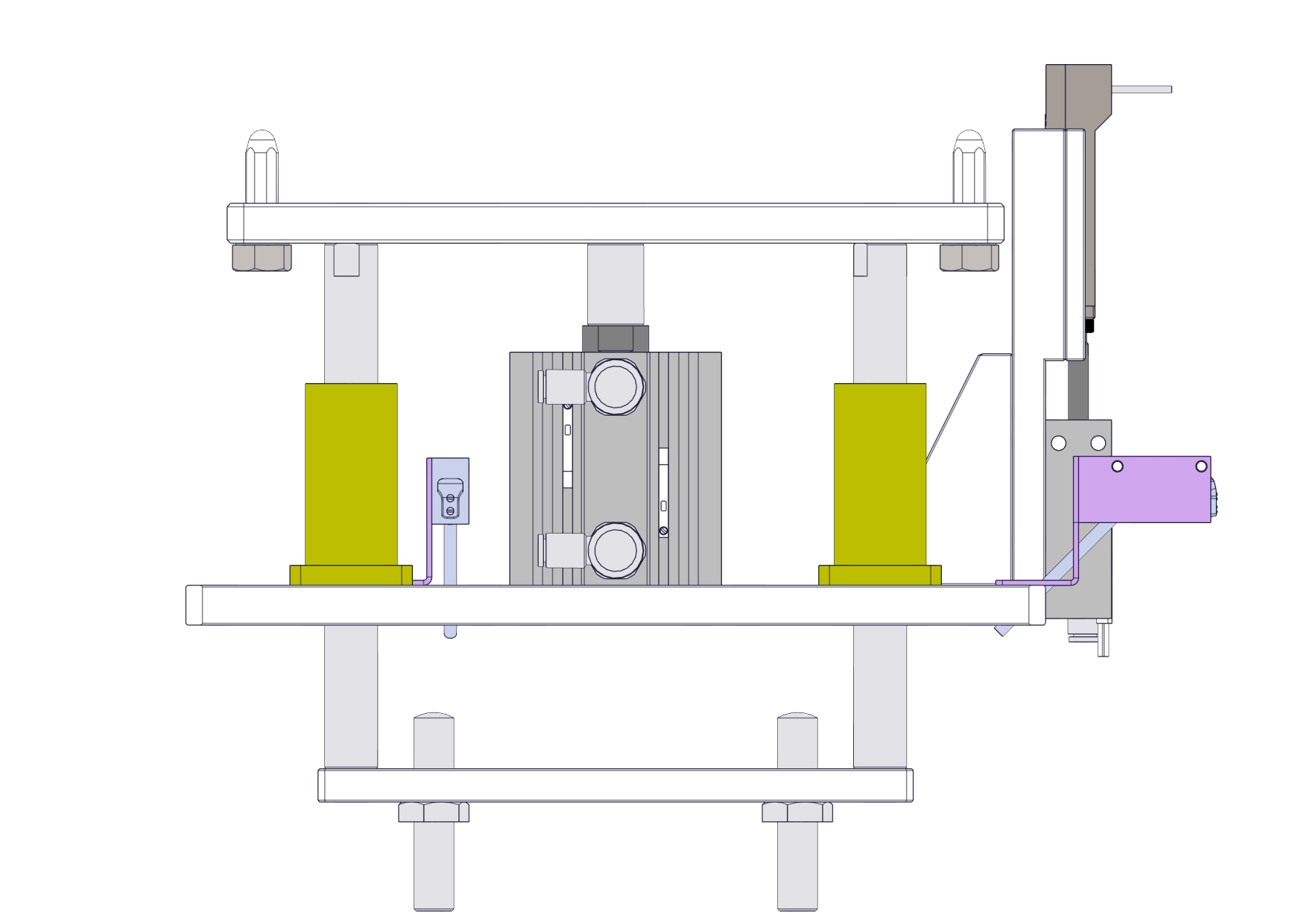

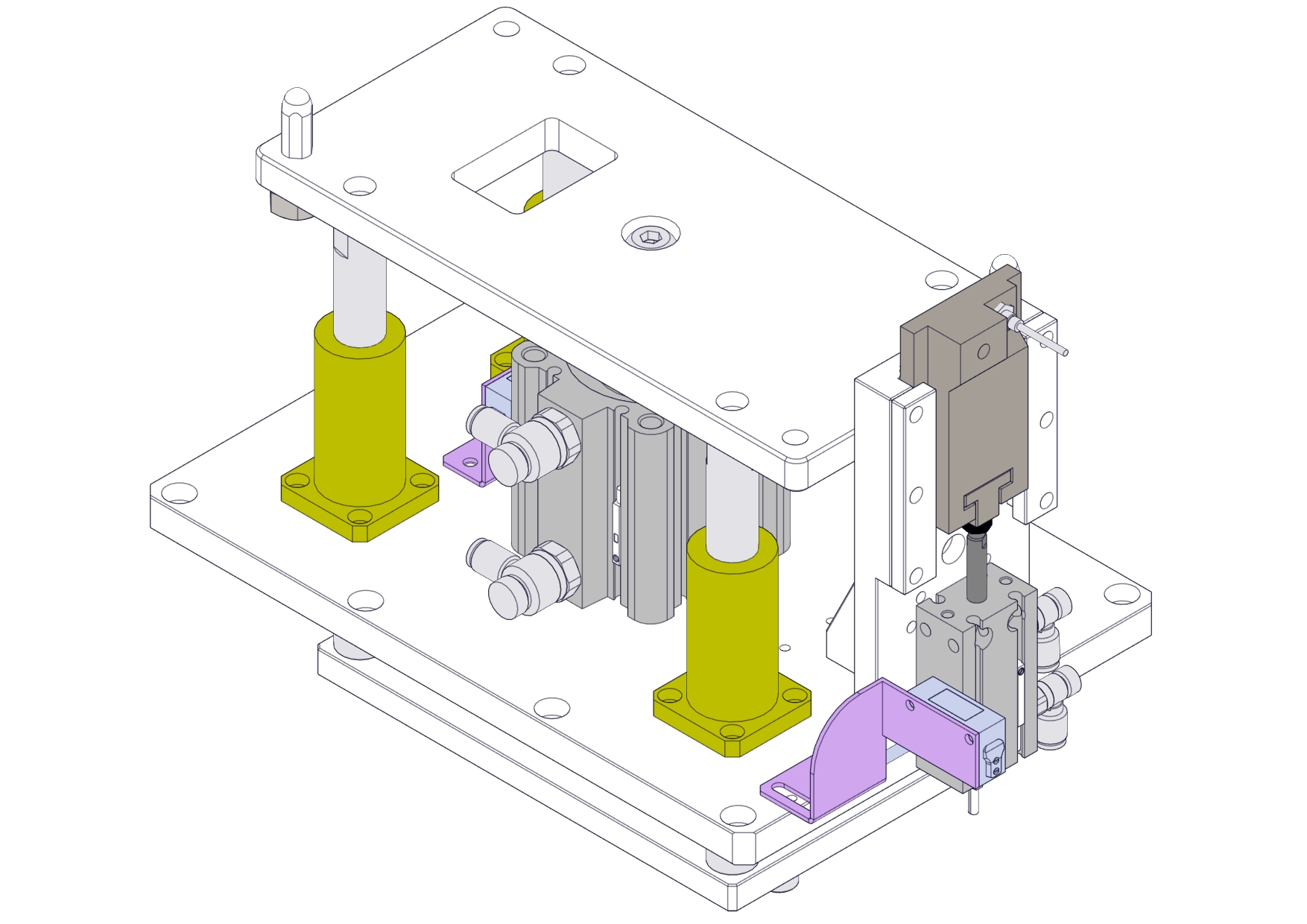

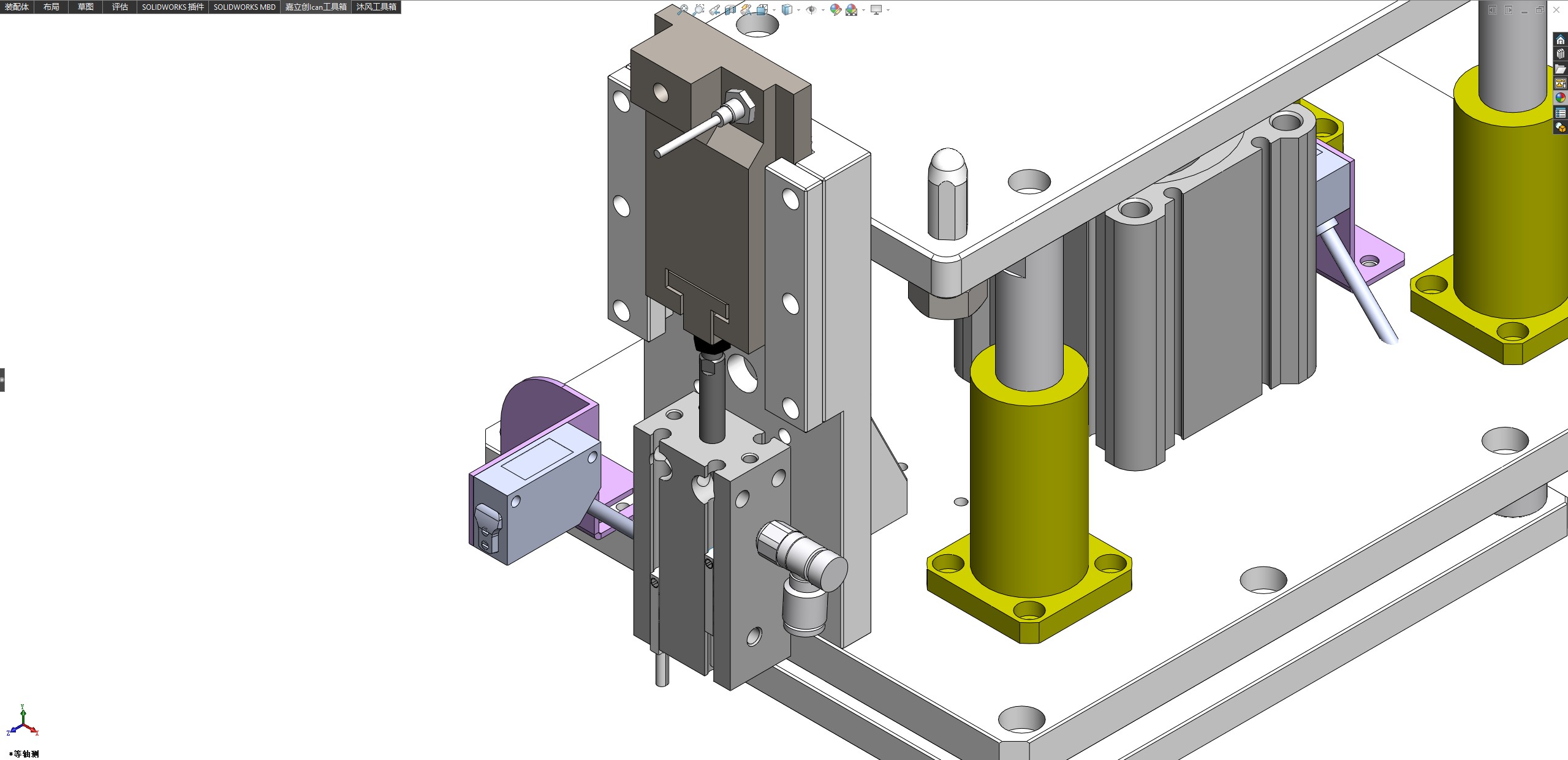

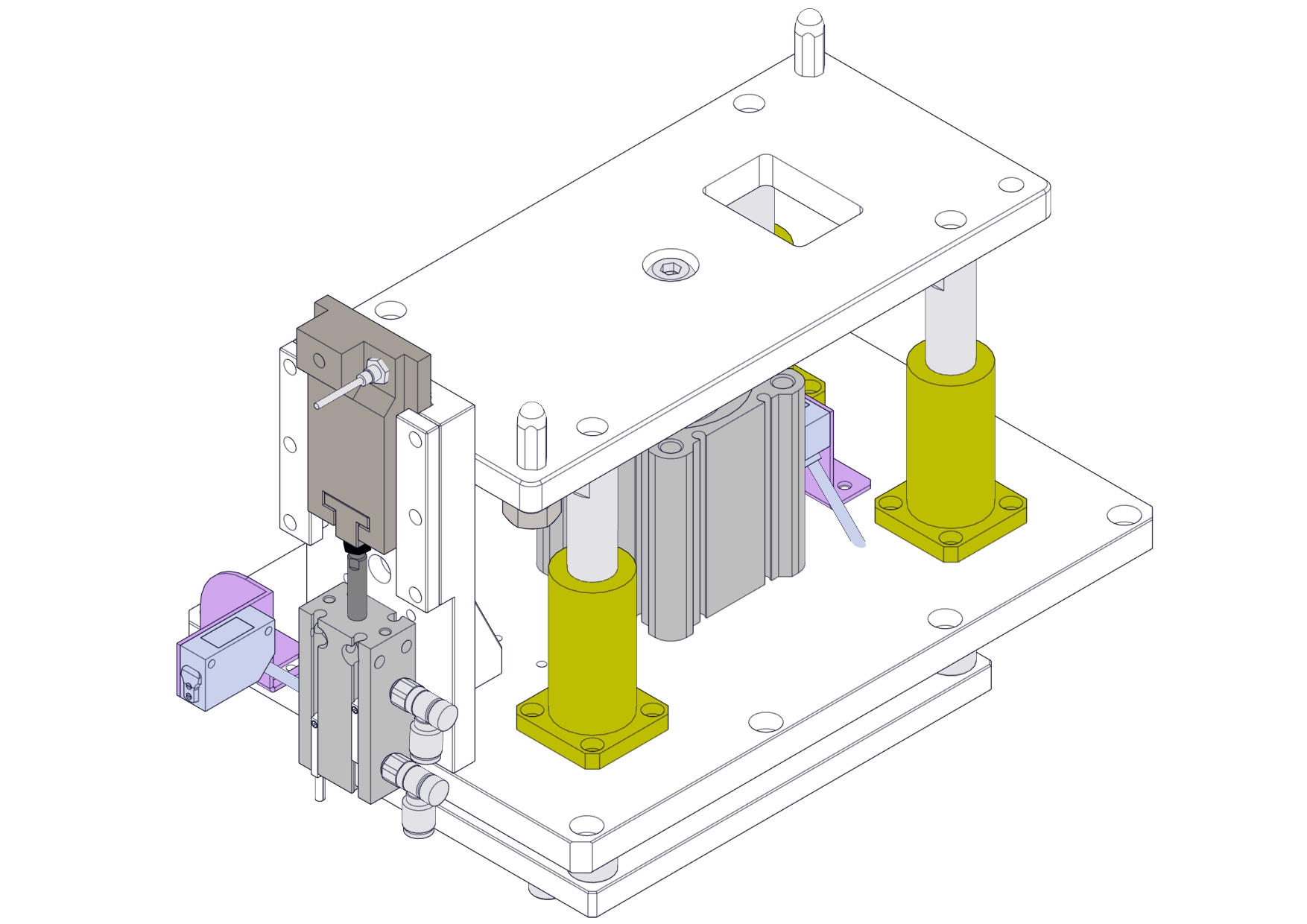

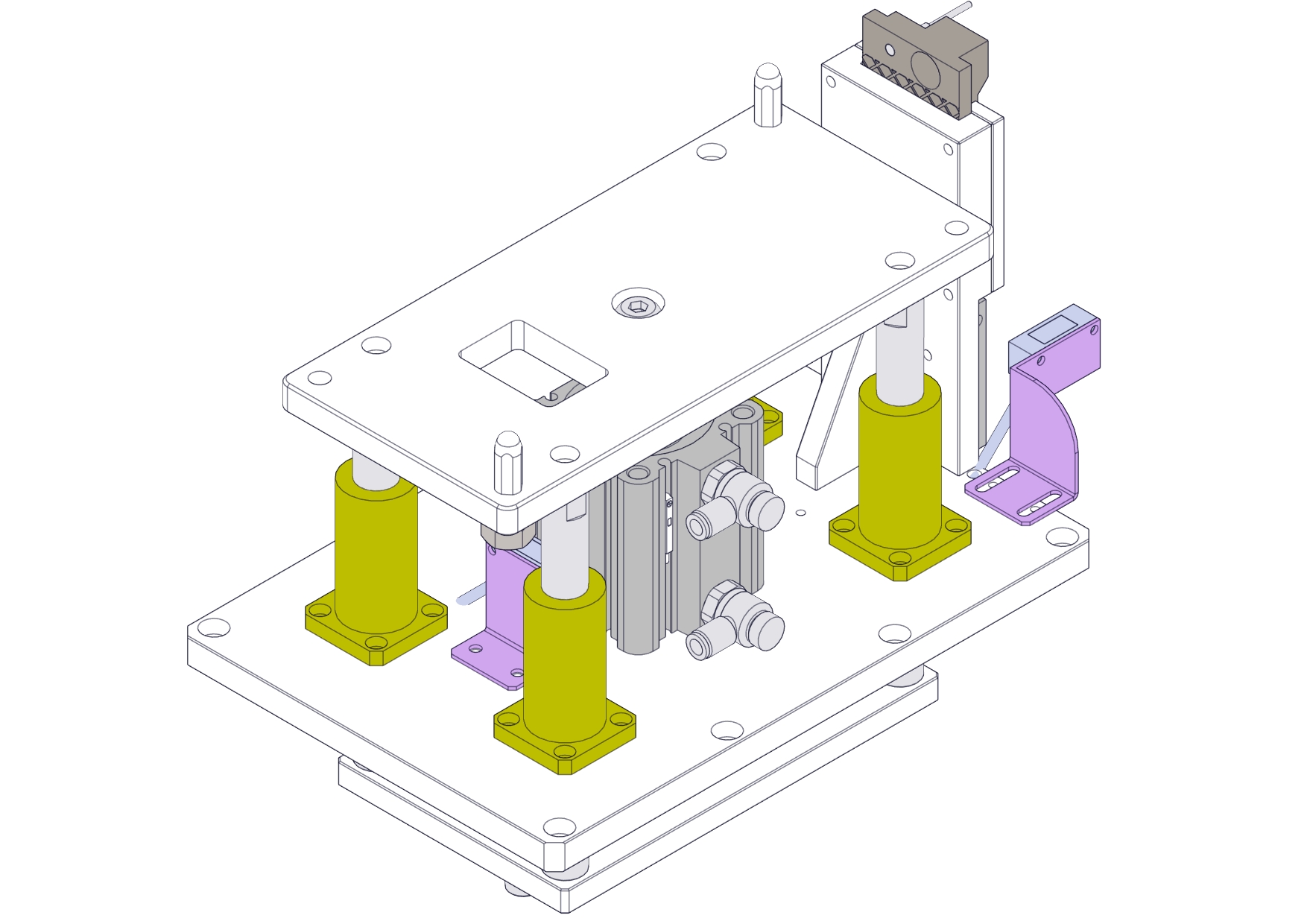

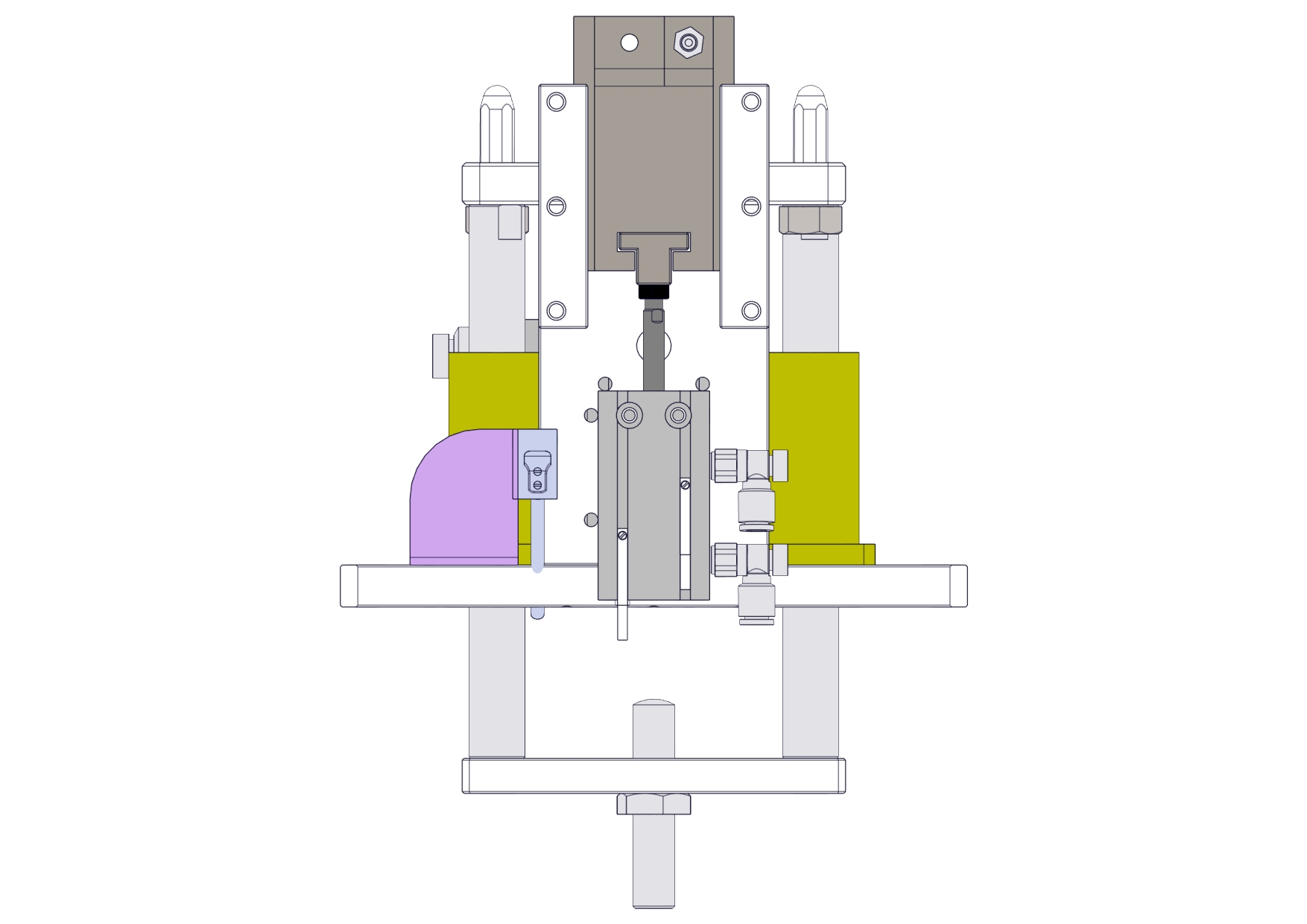

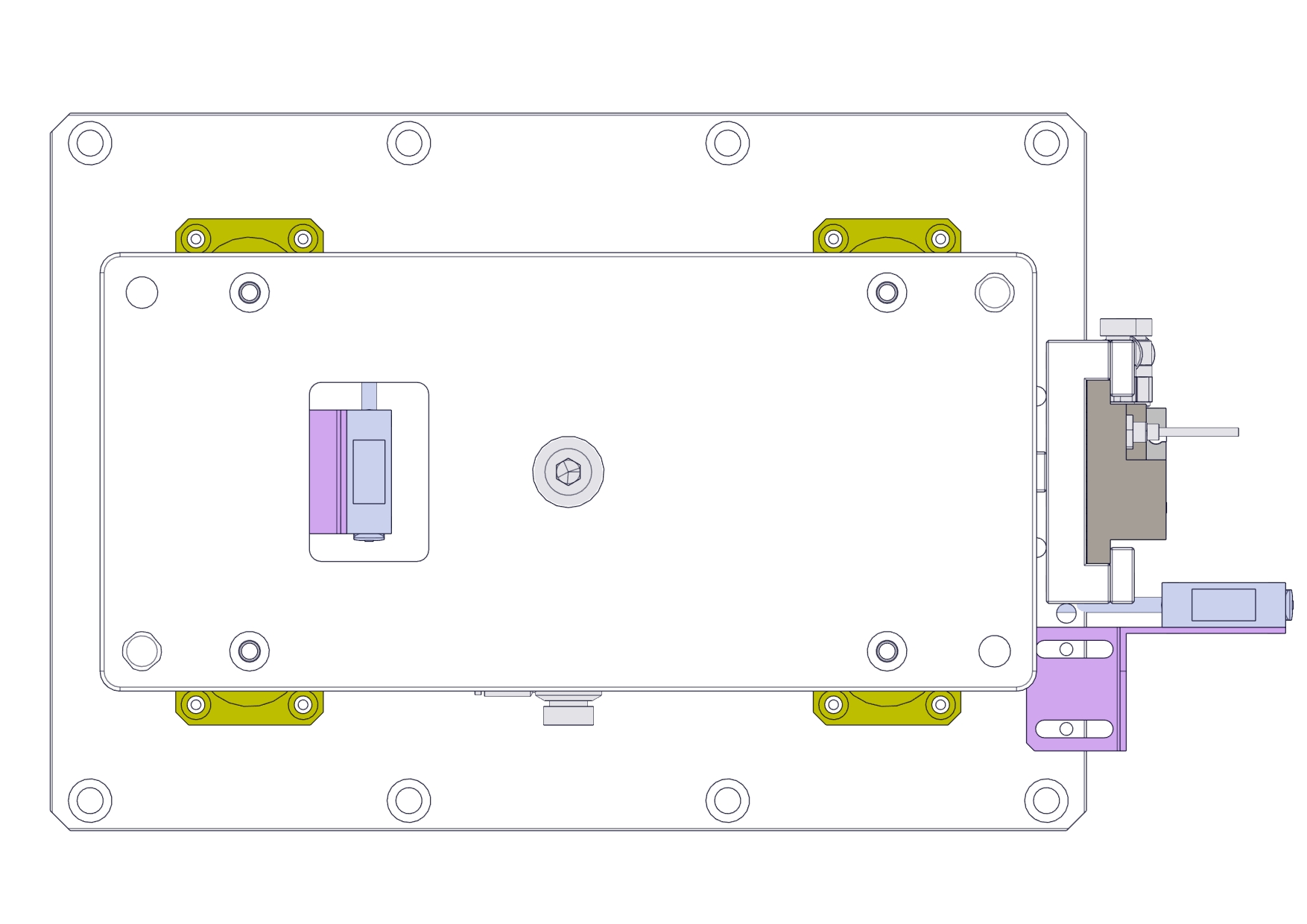

适用双列皮带输送机的顶升定位机构（ID:2949324）

机械设备 / 非标机械 / 适用双列皮带输送机的顶升定位机构

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17687829776554.zip	3.32M
2	GB╱T6170-2015[1型六角螺母M10].sldprt	29.08K
3	JGCK214-000适用双列皮带输送机的顶升定位机构.SLDASM	662.57K
4	JGCK214-000适用双列皮带输送机的顶升定位机构.smg	253.52K
5	JGCK214-000适用双列皮带输送机的顶升定位机构.STEP	4.74M
6	JGCK214-000适用双列皮带输送机的顶升定位机构.x_t	1.71M
7	JGCK214-001.sldprt	49.29K
8	JGCK214-002.sldprt	30.01K
9	JGCK214-003.sldprt	38.69K
10	JGCK214-004.sldprt	46.21K
11	JGCK214-005.sldprt	30.75K
12	JGCK214-006.sldprt	180.75K
13	JGCK214-007.sldprt	35.42K
14	JGCK214-008.sldprt	34.79K
15	JGCK214-009.sldprt	28.66K
16	JGCK214-010.sldprt	33.90K
17	JGCK214-011.sldprt	34.02K
18	MISUMI内六角圆头螺栓BCB10-40.sldprt	27.72K
19	MISUMI无油衬套MFIKW16.sldprt	28.19K
20	MISUMI线性导向轴VSFPA16-159-F2-P12-M5-N5-SC0.sldprt	27.80K
21	MISUMI调整环DWSSS-D17-V10.5-L25.sldprt	22.79K
22	MISUMI调整螺丝组件SANBN12-60.sldprt	36.58K
23	SMC多固型气缸CDU16-20D-M9N.SLDPRT	226.96K
24	SMC节流阀AS1211F-M5-06A.sldprt	40.33K
25	SMC节流阀AS2201F-08-06SA.sldprt	39.29K
26	SMC薄型气缸CDQ2A50-30DZ-M9N.SLDPRT	207.67K
27	基恩士接近传感器EM-005P.sldprt	32.66K
28	松下光电传感器CX-442-P.sldprt	45.86K

此图纸下载需要30金币

立即下载

发布者

幻现时空

创作: 342

粉丝: 15

加入时间：2024-12-15

私信

关注

模型信息

图纸ID：2949324

图纸格式：sldprt,sldasm,step,x_t

文件大小：3.4M

所需金币：30

上传时间：2026-01-19 08:36:44

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

标签

图纸简介

适用双列皮带输送机的顶升定位机构是一种专为配合双列平行布局的皮带输送线而设计的自动化机构。其核心功能是：在不中断主线输送的前提下，将来自双列皮带上的一个或多个工件，同步、精准地顶升脱离皮带表面，并精确定位在预设的二维平面坐标（X-Y方向）和一维高度（Z方向）上，以便进行后续的加工、检测、装配或分流操作。
