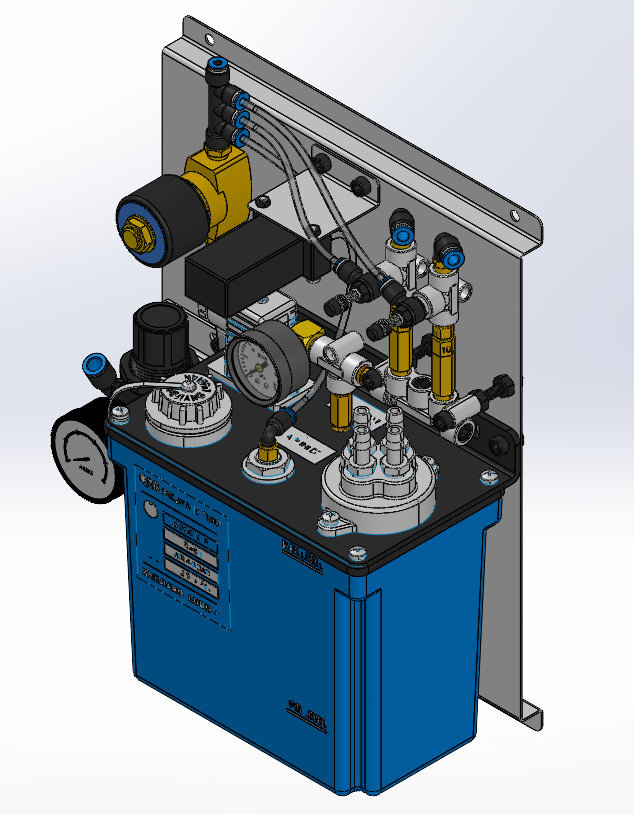

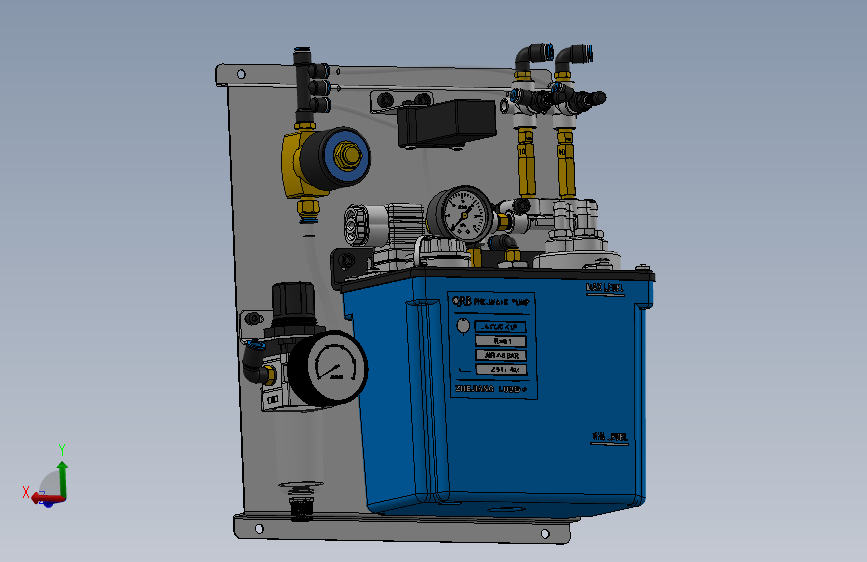

油气润滑装置模型

（ID:2951094）

改图/画图

机械设备 / 非标机械 / 油气润滑装置模型

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	Tube_1-装配体-TW2000.SLDASM	254.36K
2	Tube_10-装配体-TW2000.SLDASM	243.39K
3	Tube_2-装配体-TW2000.SLDASM	245.67K
4	Tube_3-装配体-TW2000.SLDASM	255.52K
5	Tube_4-装配体-TW2000.SLDASM	245.49K
6	Tube_5-装配体-TW2000.SLDASM	255.25K
7	Tube_6-装配体-TW2000.SLDASM	244.47K
8	Tube_7-装配体-TW2000.SLDASM	254.15K
9	Tube_8-装配体-TW2000.SLDASM	242.44K
10	Tube_9-装配体-TW2000.SLDASM	253.85K
11	TW2000-02A型气体调压阀.SLDASM	1.71M
12	三通联接体JV-3.SLDPRT	682.51K
13	压力表30MPa.SLDPRT	1.27M
14	喷雾脉冲阀频率发生器.SLDPRT	322.90K
15	固定底板.SLDPRT	146.61K
16	堵头螺塞.SLDPRT	457.50K
17	快插式分气阀.SLDPRT	298.59K
18	气动卸压式稀油润滑泵.SLDPRT	3.96M
19	气动接头-∅8（直角）-TW2000-02A.SLDPRT	208.48K
20	气压表.sldprt	231.21K
21	气管接头-∅4（直角）.SLDPRT	275.50K
22	气管接头-∅6（直角）.SLDPRT	216.97K
23	气管接头-∅8（直通）.SLDPRT	189.79K
24	气量调节阀.SLDPRT	1.31M
25	气阀筒体-TW2000-02A.SLDPRT	562.97K
26	油气润滑装置模型.SLDASM	12.12M
27	电磁阀.SLDPRT	627.68K
28	直角接头（方体）LA-6.SLDPRT	395.79K
29	直通对接接头--加长款（R1-8--R1-8）.SLDPRT	567.84K
30	直通对接接头.SLDPRT	125.85K
31	直通对接接头（R1-8--R1-8）.SLDPRT	589.48K
32	联接体JV-5S.SLDPRT	911.85K
33	螺栓M5×10.SLDPRT	435.02K
34	螺栓M6x10mm.SLDPRT	436.60K
35	螺栓M6x55mm.SLDPRT	1.50M
36	螺母M4.SLDPRT	283.20K
37	螺母M5.SLDPRT	188.37K
38	螺母M6.sldprt	289.29K
39	螺钉M4x20mm.sldprt	884.14K
40	螺钉M4x32mm.sldprt	1.20M
41	计量件HSA-2.SLDPRT	233.39K
42	计量件MO-10.SLDPRT	295.58K
43	阀体-TW2000-02A.SLDPRT	931.73K
44	阀帽-TW2000-02A.SLDPRT	650.42K
45	频率发生器安装支架.SLDPRT	90.34K

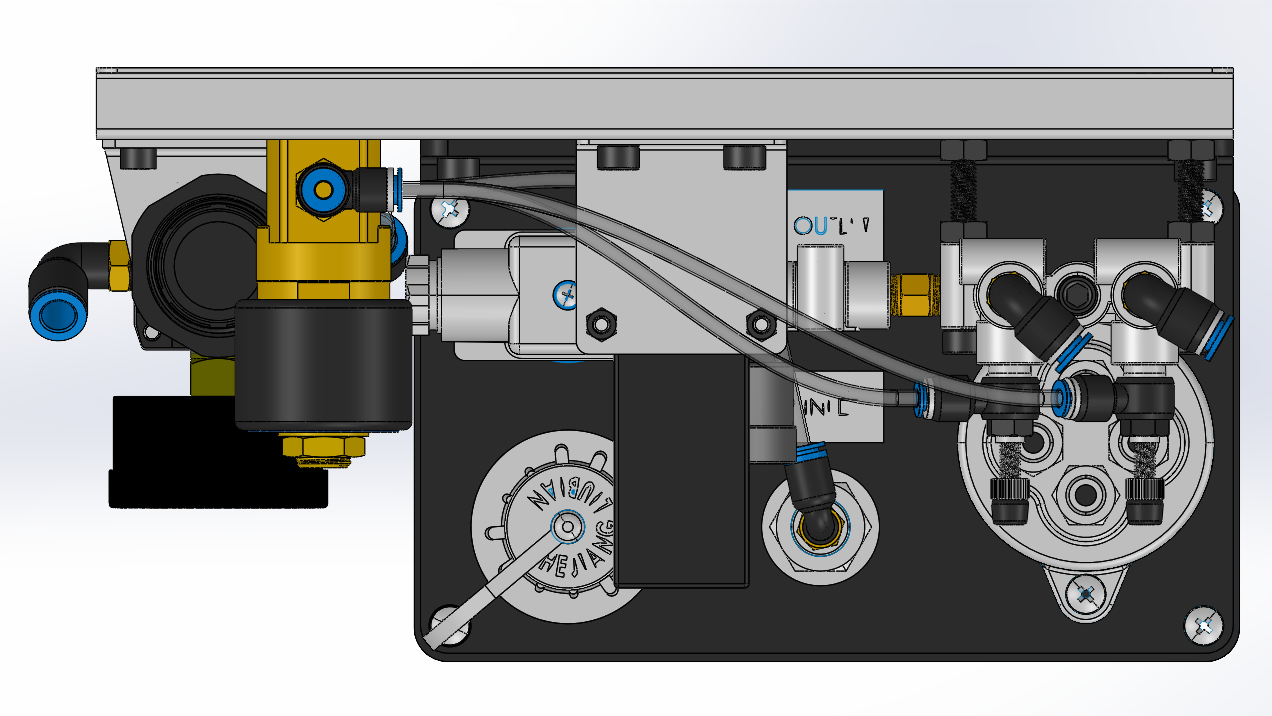

46	上面.png	235.89K

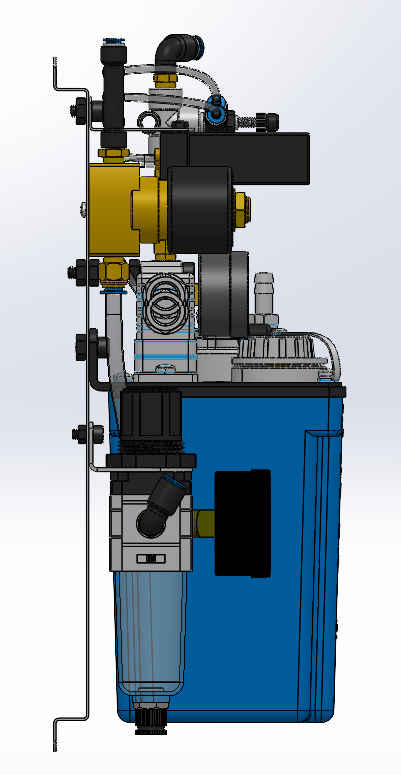

47	侧面.png	97.37K

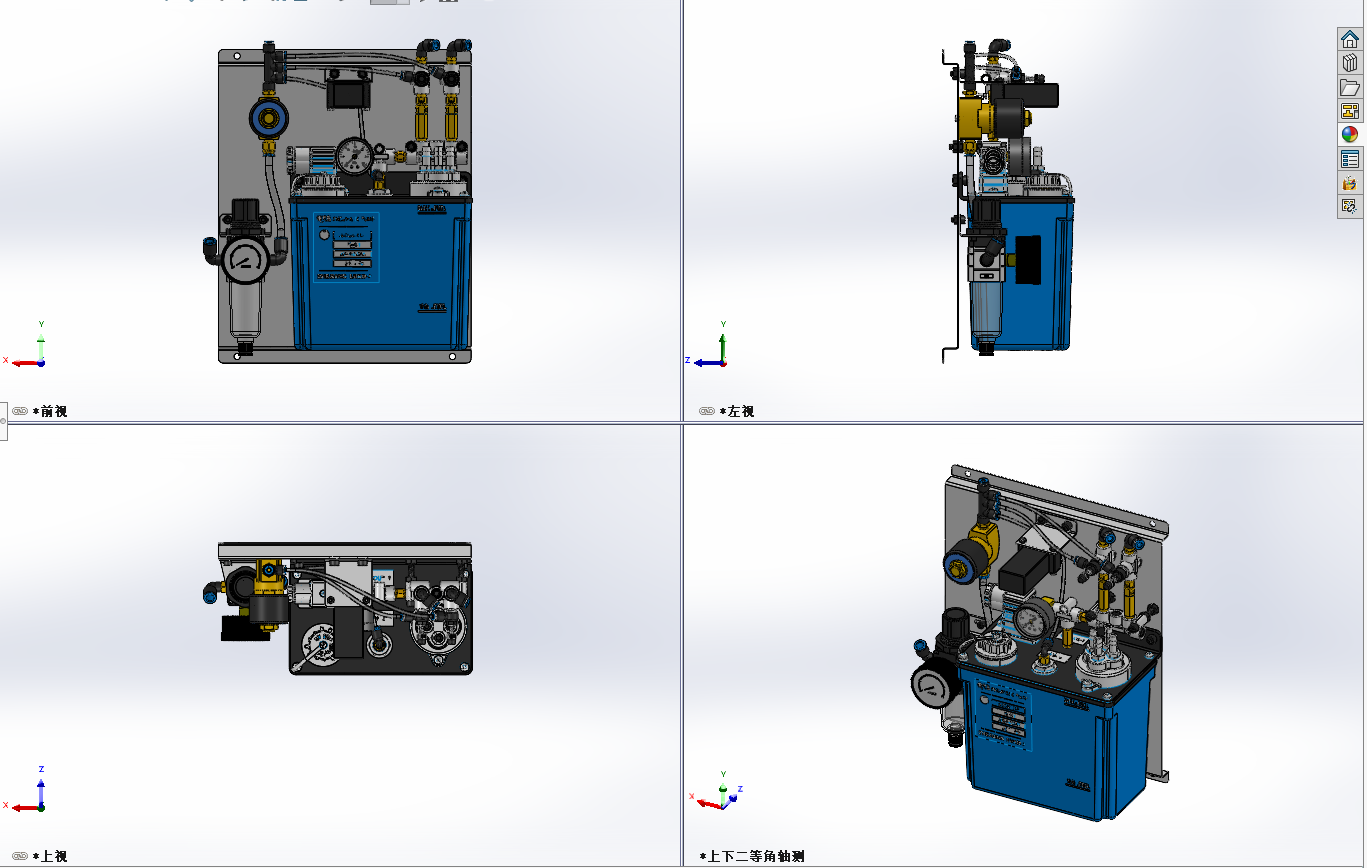

48	全部.png	360.86K
49	正面.png	170.80K
50	轴侧.png	186.74K

此图纸下载需要75金币

立即下载

发布者

猴哥当官

创作: 29

粉丝: 1

加入时间：2025-02-17

私信

关注

模型信息

图纸ID：2951094

图纸格式：sldasm,sldprt

文件大小：38.07M

所需金币：75

上传时间：2026-01-19 16:38:06

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2024

图纸简介

油气润滑是一种由气体和液体两种介质混合在一起的新型冷却润滑技术，通过外在气压将管路中的液体润滑油吹制成油雾状，以达到润滑和冷却的效果，相比传统单一的润滑其具有很大的优点： 1.耗油量降低 2.环境污染减少 3.润滑效率提高 4.降低设备的运行和维护费用 5.适用于高温、重载、高速、极低速以及有冷却水和脏物侵入润滑点的工况条件恶劣的场合。
