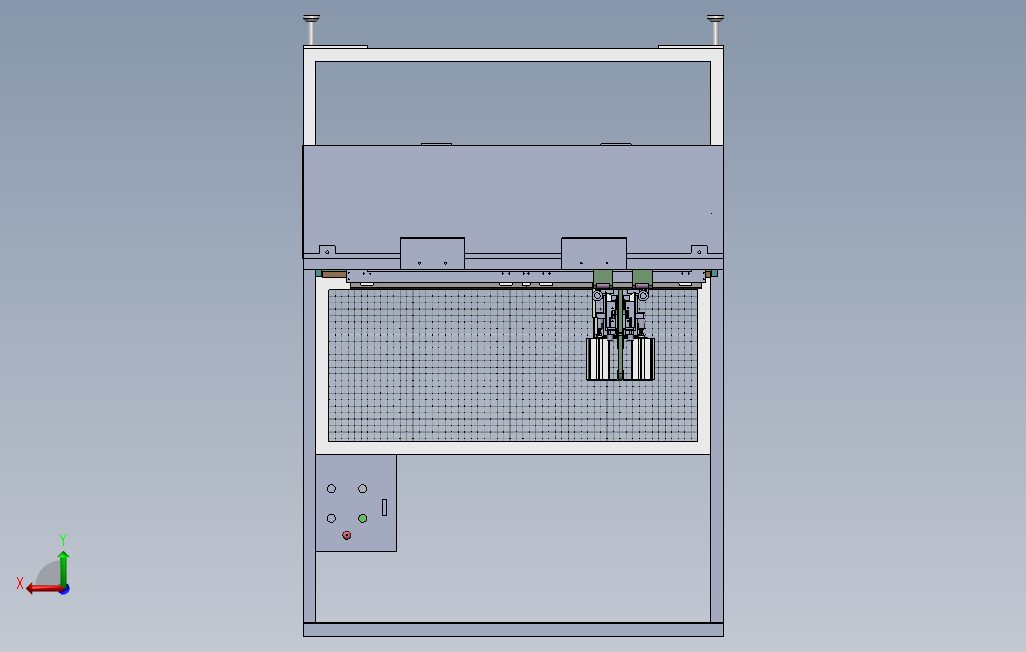

汽车密封条自动裁边机（ID:299039）

查找相似图纸

机械设备 / 非标机械 / 汽车密封条自动裁边机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	12-35模具螺栓.SLDPRT	102.03K
2	60032Z深沟球轴承XG3.SLDPRT	841.74K
3	6003轴承座12XG3.SLDPRT	90.95K
4	61801深沟球轴承.SLDPRT	752.01K
5	61802ZZ深沟球轴承.SLDPRT	829.17K
6	6201轴承12XG4XG5.SLDPRT	84.61K
7	6201轴承1XG3.SLDPRT	133.50K
8	80X25气缸1XG3.SLDPRT	103.58K
9	80x25气缸与素材顶出连接板1XG3.SLDPRT	107.91K
10	AF同步带张紧轮.SLDPRT	117.61K
11	AF同步带张紧轮安装座.SLDPRT	134.34K
12	AF同步带张紧轮轴.SLDPRT	165.44K
13	AF同步带轮.SLDPRT	103.58K
14	AF同步带轮2.SLDPRT	103.74K
15	B-05NU接近开关.212XG3.SLDPRT	137.03K
16	BGXS20BN滑块12XG4XG5.SLDPRT	91.35K
17	E3Z-T61-D光电感应开关12XG3.SLDPRT	212.00K

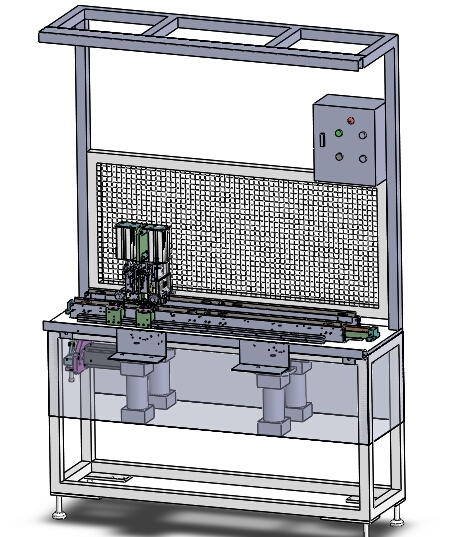

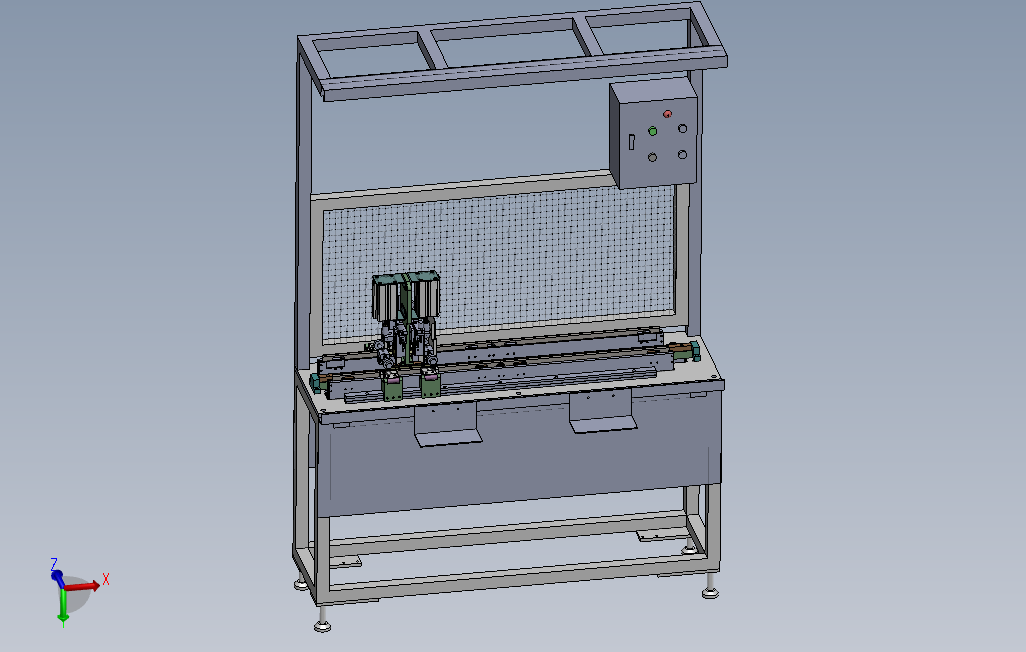

18	LIP机外观结构图.jpg	204.30K
19	Lip裁切机定位块装配体-右12.1.SLDASM	152.45K
20	Lip裁切机定位块装配体-左12.2.SLDASM	154.20K
21	定位开关顶块12.1.SLDPRT	84.14K
22	定位开关顶块12.2.SLDPRT	84.36K
23	微动开关座-右12.1.SLDPRT	158.42K
24	微动开关座-左12.2.SLDPRT	138.53K
25	滑块座12.1.SLDPRT	126.07K
26	滑块座12.2.SLDPRT	126.16K
27	滑块座12.DWG	50.41K
28	盖子-212.1.SLDPRT	119.48K
29	盖子12.2.SLDPRT	102.87K
30	重复_顶块12.1.SLDPRT	83.14K
31	重复_顶块12.2.SLDPRT	83.67K
32	M10螺丝12XG4XG5.SLDPRT	181.25K
33	M10螺丝1XG3.SLDPRT	315.50K
34	M10螺母12XG4XG5.SLDPRT	119.80K
35	M10螺母1XG3.SLDPRT	255.50K
36	M12-70螺杆12XG4XG5.SLDPRT	102.66K
37	M12-70螺杆1XG3.SLDPRT	176.00K
38	M6螺杆1XG3.SLDPRT	263.00K
39	M6螺杆XG5.SLDPRT	175.57K
40	SDA50-20-10-S气缸1.22XG4XG5.SLDPRT	205.75K
41	SDA50-20气缸活塞1.12XG4XG5.SLDPRT	102.97K
42	SDA50-30气缸1.2XG3.SLDPRT	576.50K
43	SDA50-30气缸活塞1.1XG3.SLDPRT	242.00K
44	SN04-N接近开关.312XG3.SLDPRT	124.93K
45	TRH20B导轨12XG3.SLDPRT	115.52K
46	TRH20B滑块12XG3.SLDPRT	219.00K
47	上光栅座1XG3.SLDPRT	50.35K
48	上板1XG3.SLDPRT	495.96K
49	下压块XG5.SLDPRT	99.26K
50	下压块右1XG3.SLDPRT	229.50K
51	下压块右XG5.SLDPRT	103.21K
52	下机架1XG3.SLDPRT	111.17K
53	中间板1XG3.SLDPRT	61.43K

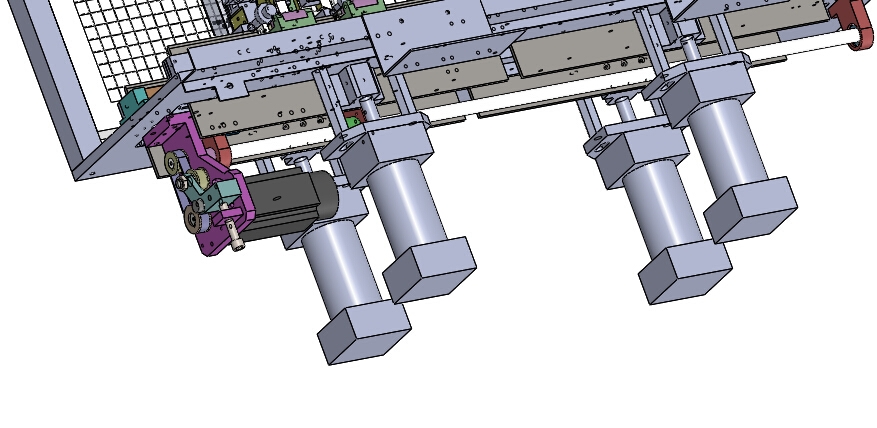

54	伺服丝杆驱动.jpg	269.29K
55	伺服电机80ST-M02430XG3.SLDPRT	221.45K
56	伺服电机座板12XG3.SLDPRT	195.90K

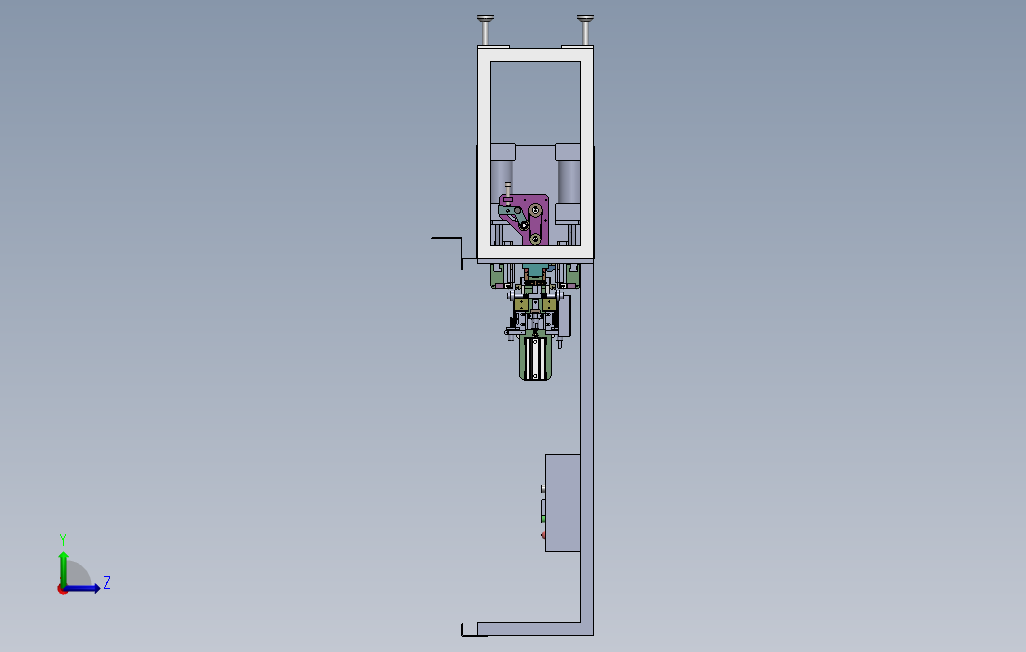

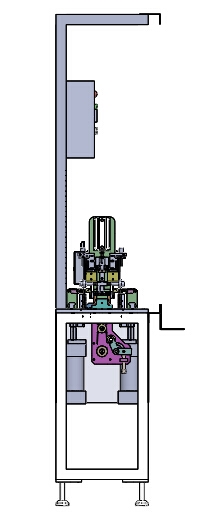

57	侧视图.jpg	41.25K

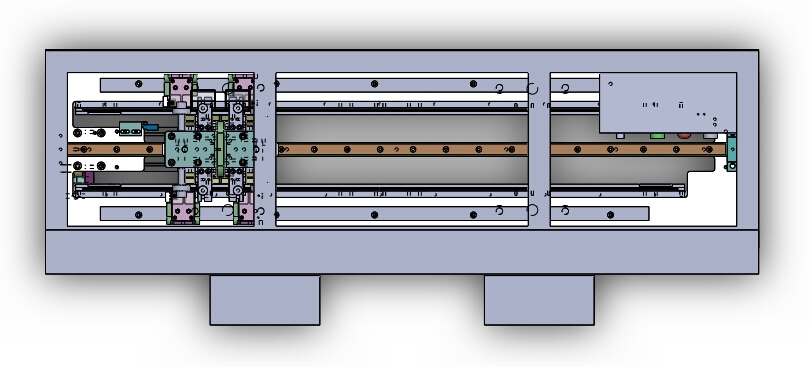

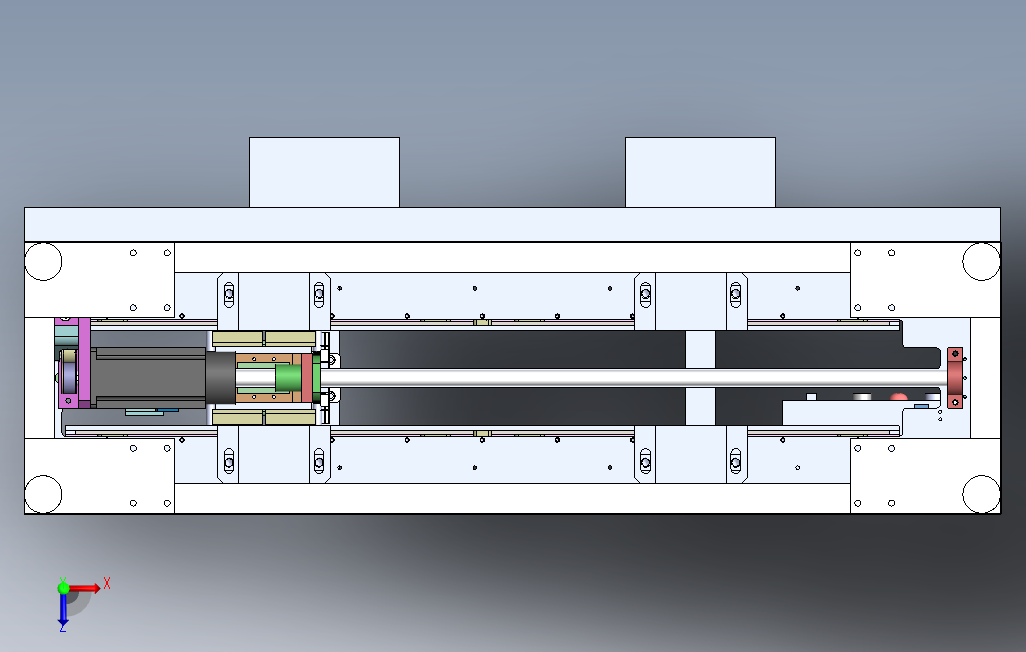

58	俯视图.jpg	160.63K
59	刀导向轨1XG3.SLDPRT	193.94K
60	刀座22XG4XG5-副本.SLDPRT	112.81K
61	刀座22XG4XG5.SLDPRT	111.33K
62	刀座2XG3.SLDPRT	245.50K
63	刀座固定座12XG4XG5.SLDPRT	121.07K
64	刀座固定座1XG3.SLDPRT	276.50K
65	刀座固定座（右）12XG4XG5.SLDPRT	137.41K
66	刀座固定座（右）1XG3.SLDPRT	275.50K
67	刀架总装配体1.SLDASM	1.02M
68	刀架支撑板XG5.SLDPRT	145.91K

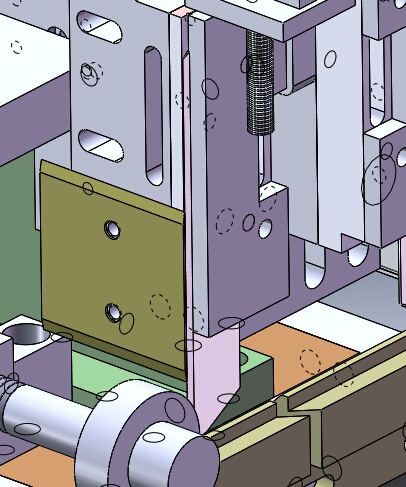

69	刀片.jpg	190.90K
70	刀片1.12XG4XG5.SLDPRT	66.52K
71	刀片1.1XG3.SLDPRT	173.00K
72	刀片2.12XG4XG5.SLDPRT	55.88K
73	刀片4.1XG3.SLDPRT	191.50K

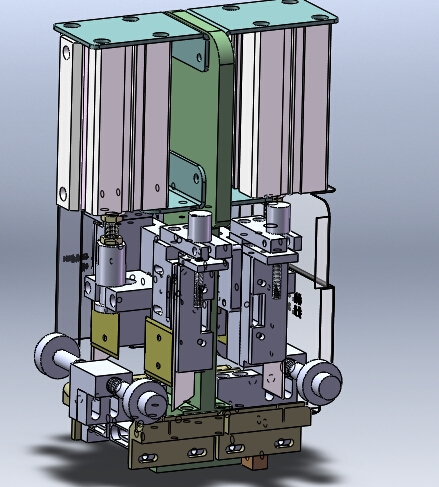

74	切刀结构.jpg	249.80K

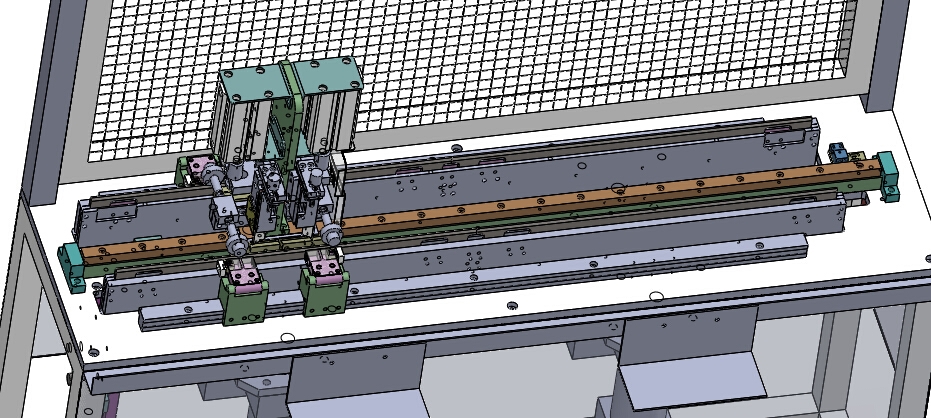

75	切割机构.jpg	443.58K
76	吊杆2.1XG3.SLDPRT	87.38K
77	同步带XG3.SLDPRT	82.70K
78	大对接块XG5.SLDPRT	139.67K
79	大对接块右1XG3.SLDPRT	189.72K
80	大对接块右XG5.SLDPRT	157.90K
81	大对接块左1XG3.SLDPRT	431.50K
82	安全光栅座1XG3.SLDPRT	94.55K
83	对接块侧板XG5.SLDPRT	59.90K
84	导轨与气缸连接板12XG3.SLDPRT	106.57K
85	导轨与气缸连接板13XG3.SLDPRT	109.18K
86	导轨固定板1.12XG5.SLDPRT	163.46K
87	导轨固定板1.1XG3.SLDPRT	346.50K
88	导轨垫板XG3.SLDPRT	103.23K
89	导轨定位板XG3.SLDPRT	66.65K
90	封板1.1XG3.SLDPRT	49.30K
91	封板2.1XG3.SLDPRT	45.29K
92	小对接块XG5.SLDPRT	133.85K
93	小对接块右1XG3.SLDPRT	381.50K
94	小对接块右XG5.SLDPRT	148.01K
95	小导轨1XG3.SLDPRT	165.50K
96	小导轨LWLF1812XG4XG5.SLDPRT	68.55K
97	小导轨滑块1XG3.SLDPRT	230.00K
98	小导轨滑块LWLF1812XG4XG5.SLDPRT	93.97K
99	小控制电箱1XG3.SLDPRT	76.60K
100	6003轴承座12XG3.SLDDRW	159.40K
101	AF同步带张紧轮.SLDDRW	121.58K
102	AF同步带张紧轮安装座.DWG	78.84K
103	AF同步带张紧轮轴.SLDDRW	118.79K
104	上板1XG3.DWG	100.53K
105	伺服电机座板12XG3.DWG	102.78K
106	大对接块右1XG3.SLDDRW	117.33K
107	导轨与气缸连接板12XG3.SLDDRW	121.82K
108	导轨与气缸连接板13XG3.SLDDRW	113.91K
109	导轨垫板XG3.SLDDRW	140.71K
110	导轨定位板XG3.SLDDRW	108.80K
111	接近开关安装座.XG3.DWG	73.50K
112	接近开关安装座XG3.SLDDRW	127.45K
113	滑块底板1XG3.DWG	73.66K
114	滚珠丝杆20XG3.DWG	99.76K
115	底气缸固定座1XG3.SLDPRT	85.16K
116	开关顶块1.1XG3.SLDPRT	145.00K

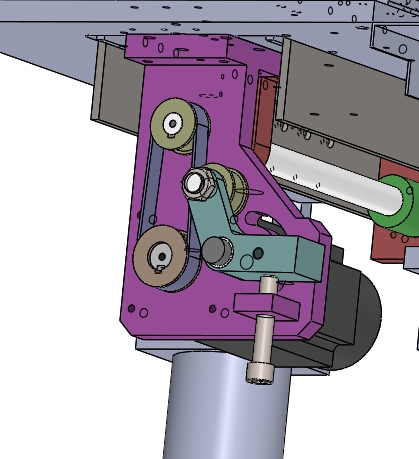

117	张紧机构.jpg	149.08K
118	微动开关座1XG3.SLDPRT	273.00K
119	微动开关座右1XG3.SLDPRT	287.00K
120	微动开关盖1XG3.SLDPRT	149.50K
121	感应开关安装座.1XG3.SLDPRT	207.00K
122	感应开关安装座.XG3.SLDPRT	207.50K
123	感应开关座1XG3.SLDPRT	226.00K
124	感应开关座导轨1XG3.SLDPRT	79.33K
125	手柄座板1XG3.SLDPRT	470.50K
126	护架1XG3.SLDPRT	91.76K
127	护栏网框架1XG3.SLDPRT	2.76M
128	护罩.SLDPRT	1.06M
129	护罩1.1.SLDPRT	917.45K
130	接近开关安装座.XG3.SLDPRT	105.35K
131	接近开关安装座XG3.SLDPRT	111.95K
132	控制盒座1XG3.SLDPRT	59.95K
133	机架脚杯1XG3.SLDPRT	70.77K
134	机架脚板1XG3.SLDPRT	70.99K
135	橡胶密封件自动裁边机.SLDASM	4.19M

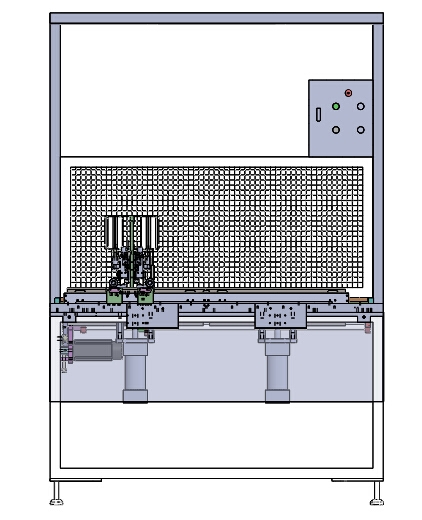

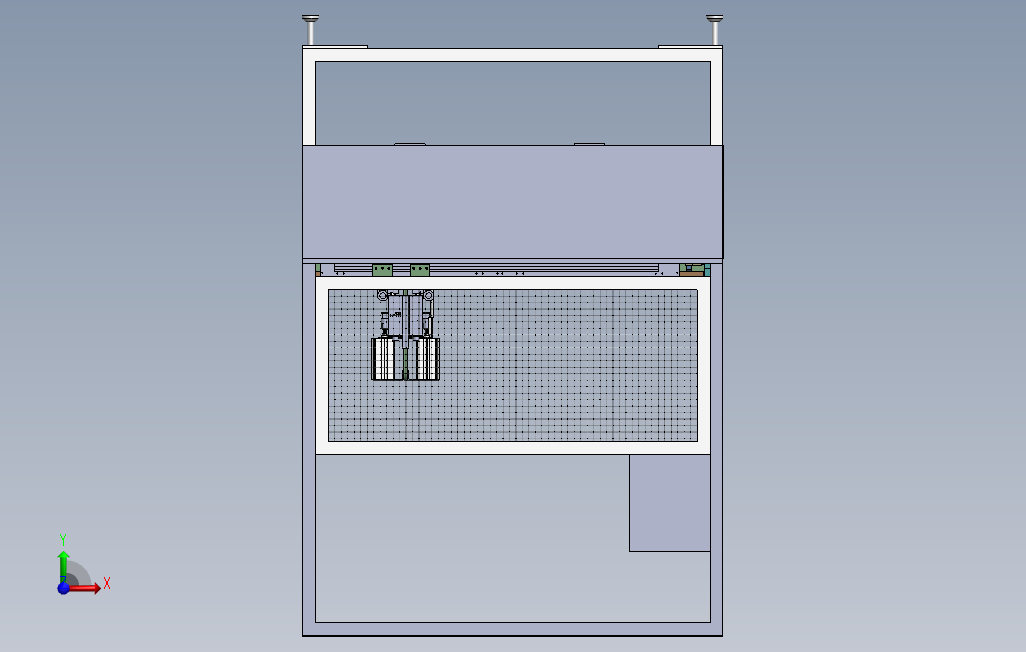

136	正视图.jpg	121.68K
137	气缸安装架12XG4XG5-副本.SLDPRT	129.81K
138	气缸安装架12XG4XG5.SLDPRT	136.78K
139	气缸安装架1XG3.SLDPRT	241.00K
140	气缸拉杆12XG4XG5.SLDPRT	76.77K
141	气缸拉杆1XG3.SLDPRT	187.00K
142	气缸拉板12XG4XG5.SLDPRT	86.72K
143	气缸拉板1XG3.SLDPRT	173.00K
144	气缸杆1XG3.SLDPRT	102.63K
145	滑块底板12XG4XG5.SLDPRT	191.03K
146	滑块底板1XG3.SLDPRT	543.50K
147	滚珠丝杆20XG3.SLDPRT	96.42K
148	滚珠丝杆滑块20XG3.SLDPRT	100.67K
149	装配体2.1XG5.SLDASM	234.16K
150	装配体2XG3.SLDASM	380.00K
151	调节块1XG3.SLDPRT	254.50K
152	调节块XG5.SLDPRT	102.99K
153	调节块右1XG3.SLDPRT	281.50K
154	调节块右XG5.SLDPRT	118.94K
155	轮子座固定块12XG4XG5.SLDPRT	101.41K
156	轮子座固定块1XG3.SLDPRT	188.00K
157	轮子座固定块2XG3.SLDPRT	303.50K
158	轮子架座12XG4XG5.SLDPRT	83.11K
159	轮子架座1XG3.SLDPRT	214.00K
160	轴套1.SLDPRT	91.06K
161	顶出刀1XG3.SLDPRT	109.92K
162	顶出刀2XG3.SLDPRT	110.39K
163	顶出刀固定板1XG3.SLDPRT	105.71K
164	顶出刀导向块1XG3.SLDPRT	75.27K
165	顶出刀导向块2XG3.SLDPRT	81.14K

此图纸下载需要200金币

立即下载

发布者

淡笑看过尘世

创作: 2436

粉丝: 35

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：299039

图纸格式：sldprt,sldasm

文件大小：28.36M

所需金币：200

上传时间：2022-08-11 11:08:58

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

汽车密封条

自动裁边机

切边机

裁切机

图纸简介

这是一款原创设计的自动割边机，这款设备切割效率高，直线切割，图纸很详细，机构清晰，有工程图，图纸已经用于实际生产中，制造成本低，方便操作。工作原理：把产品固定定位夹具板上固定好，割边结构是采用美工刀片，气缸推动两边的美工刀往下切断后，在伺服电机、滚珠丝杆传动刀片来回一周即可实现割边效果。图纸格式为solidworks2018，欢迎大家来下载。
