流水线重量检测机（ID:299049）

机械设备 / 非标机械 / 流水线重量检测机

©原创

111

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1265-5M同步带.1.2.SLDPRT	78.54K
2	3060L松紧块.1.2.SLDPRT	119.35K
3	36从动滚筒.SLDPRT	82.64K
4	36从动滚筒组件.SLDASM	79.97K
5	36从动滚筒轴.SLDPRT	110.46K
6	36出产品主动滚筒.SLDPRT	86.88K
7	36进产品主动滚筒.SLDPRT	93.19K
8	5M-36同步轮-12.1.2.SLDPRT	1.01M
9	5M-36同步轮.1.2.SLDPRT	1.05M
10	60ys01-18.1.2.SLDASM	3.93M
11	60ys01-18.stp	5.85M
12	6204轴承压盖.1.2.SLDPRT	165.95K
13	GB_FASTENER_SCREWS_HSHCSM5X25-N.sldprt	143.79K
14	GB_FASTENER_SCREWS_HSHCSM5X30-N.sldprt	142.40K
15	jushizhizhao-130-22-30.1.2.SLDPRT	34.07M
16	jushizhizhao-130-22-30.2.stp	24.40M
17	Rollingbearings61901GB276-94.2.SLDPRT	582.31K
18	Rollingbearings61902GB276-94.sldprt	365.71K
19	主动轴承座.SLDPRT	122.41K
20	产品出料垫板.1.2.SLDPRT	280.55K
21	产品出料皮带.1.2.SLDPRT	83.13K
22	产品称重垫板.1.2.SLDPRT	230.07K
23	产品称重流水线.1.2.SLDASM	13.77M
24	产品进料垫板.1.2.SLDPRT	268.00K
25	产品进料皮带.SLDPRT	83.13K
26	从动滚筒固定板.1.2.SLDPRT	123.45K
27	从动轴承座.SLDPRT	129.18K
28	出产品流水线.1.2.SLDASM	389.46K
29	出料流水线支柱.1.2.SLDPRT	111.52K
30	固定座.SLDPRT	82.45K
31	垫高板.1.2.SLDPRT	70.59K
32	定位块.1.2.SLDPRT	83.78K
33	定位环.0.1.2.SLDPRT	100.99K
34	导轮.2.SLDPRT	131.71K
35	导轮轴.2.SLDPRT	110.88K
36	张紧轮支架.2.SLDPRT	78.32K
37	控制箱封板.1.2.SLDPRT	65.75K
38	控制箱底座板.SLDPRT	73.67K
39	横梁固定板.1.2.SLDPRT	88.34K
40	流水线主支架.1.2.SLDPRT	2.29M
41	测重从动轴承座.SLDPRT	144.31K
42	测重横梁组件.SLDASM	88.87K
43	测重皮带架横梁.SLDPRT	131.85K
44	电动滚筒.1.2.SLDPRT	103.40K
45	电动滚筒固定座.1.2.SLDPRT	137.96K
46	电动滚筒固定板.1.2.SLDPRT	184.50K
47	电动滚筒座连接板.1.2.SLDPRT	88.35K
48	电动滚连接板.SLDPRT	103.84K
49	电机安装板.1.2.SLDPRT	211.71K
50	皮带张紧轮.2.SLDASM	521.73K
51	皮带支架-1.1.2.SLDPRT	172.43K
52	皮带支架-2.1.2.SLDPRT	172.24K
53	皮带支架-3.1.2.SLDPRT	198.88K
54	皮带支架-4.1.2.SLDPRT	198.17K
55	皮带盖板.SLDPRT	107.86K
56	皮带轮罩.2.SLDPRT	191.85K
57	盖板1.1.2.SLDPRT	124.19K
58	盖板2.1.2.SLDPRT	118.63K
59	秤重线尾座.1.2.SLDPRT	126.96K
60	称重从动滚筒.1.2.SLDPRT	82.35K
61	称重从动滚筒轴.1.2.SLDPRT	109.49K
62	称重显示器安装座.1.2.SLDPRT	269.36K
63	称重显示器组件.1.2.SLDASM	118.64K
64	称重皮带.1.2.SLDPRT	81.12K
65	脚轮.0.1.2.SLDPRT	115.86K
66	脚轮支架.0.1.2.SLDPRT	159.29K
67	脚轮架.0.1.2.SLDPRT	192.11K
68	脚轮法兰.0.1.2.SLDPRT	118.60K
69	脚轮焊接法兰.1.2.SLDPRT	105.97K
70	装配体-脚轮.0.1.2.SLDASM	320.63K
71	触摸屏7寸.1.2.SLDPRT	253.54K
72	计数秤平台板.1.2.SLDPRT	112.90K
73	计数秤脚.1.2.SLDPRT	210.78K
74	轴承座-1.1.2.SLDPRT	198.10K
75	进产品流水线.1.2.SLDASM	390.73K
76	进出料产品横梁组件.SLDASM	90.09K
77	进出料产品皮带架横梁.SLDPRT	131.85K
78	进料流水线支柱.1.2.SLDPRT	139.27K
79	重量检测机.1.2.SLDASM	19.42M

此图纸下载需要200金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：91.94M

所需金币：200

上传时间：2022-08-11 11:08:28

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

流水线重量检测

重量检测

称重流水线

图纸简介

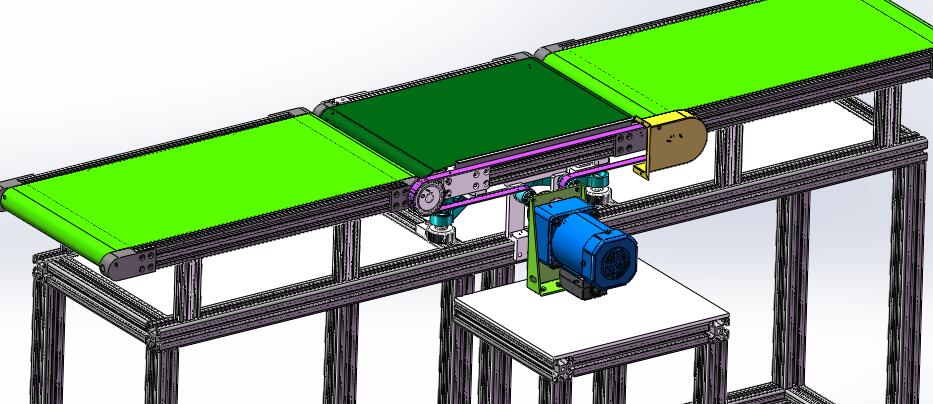

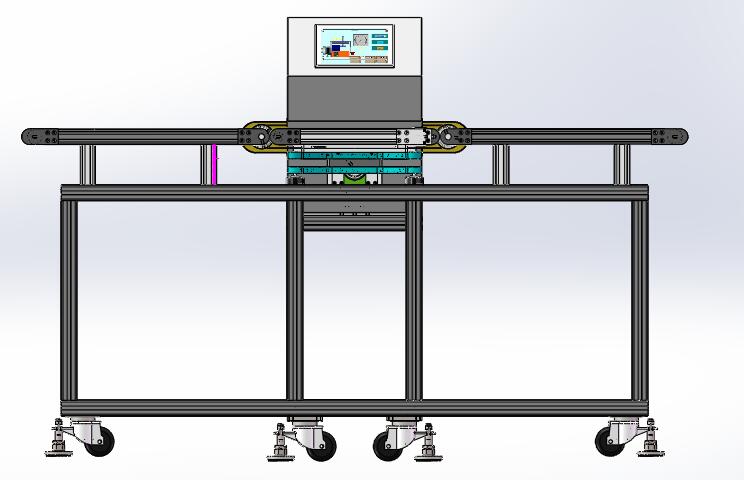

这款设备是属于称重设备，可以用于多种产品的重量检测，测量精度高，这款称重测量机是用于生产流水线（在线检测重量），具有高精度、高效率测量，并且可以把重量数据显示到屏幕上，从而判断产品的重量是否达到要求。这款流水线重量检测机是由三条输送线组成，中间为重量检测流水线，安装有检测重量模块，动力滚筒采用电动滚筒驱动，运行平稳，中间有操作屏显示数据；左右两个分别是进料和出料输送线，同时由一个动力驱动，能保证同步运行，欢迎下载参考。
