3米冷却定型台（汽车密封条生产线）（ID:299289）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 12光杆.1.SLDPRT | 47.58K |
| 2 | 14-17梅花联轴器.1.SLDASM | 155.70K |
| 3 | 14-17梅花联轴器.sldasm-Part-1.1.sldprt | 36.05K |
| 4 | 14-17梅花联轴器.sldasm-Part-2.1.sldprt | 49.51K |
| 5 | 14-17梅花联轴器.sldasm-Part-3.1.sldprt | 93.83K |
| 6 | 14-17梅花联轴器.sldasm-Part-4.1.sldprt | 51.04K |
| 7 | 1寸接头.1.SLDPRT | 112.13K |
| 8 | 2寸接头.1.SLDPRT | 123.77K |
| 9 | 2寸球阀.1.SLDASM | 154.06K |
| 10 | 3KW漩涡风机.1.SLDPRT | 46.61M |
| 11 | 3米定型台技术附件20200508.doc | 54.50K |
| 12 | 3米定型台钣金加工技术说明.pptx | 629.02K |
| 13 | 上水槽主体.STEP | 4.01M |
| 14 | 上水槽组装.STEP | 8.84M |
| 15 | 内水槽前后封板0724.STEP | 46.03K |
| 16 | 内水槽隔.STEP | 44.67K |
| 17 | 挡板0724.STEP | 44.95K |
| 18 | 挡水板0724.STEP | 1.25M |
| 19 | 盖板.0724.STEP | 147.94K |
| 20 | 隔板槽.STEP | 34.61K |
| 21 | 下水槽0724.STEP | 8.91M |
| 22 | 下水槽内板0727.STEP | 3.86M |
| 23 | 外板.STEP | 3.90M |
| 24 | 隔热封板.STEP | 1.09M |
| 25 | 隔热封板2.STEP | 1.82M |
| 26 | 封板3.DWG | 88.71K |
| 27 | 压缩空气环.STEP | 4.06M |
| 28 | 导轮架.STEP | 144.63K |
| 29 | 干燥箱.STEP | 833.21K |
| 30 | 干燥箱盖子.STEP | 1.59M |
| 31 | 干燥箱组装.x_t | 2.97M |
| 32 | 风环固定法兰.STEP | 48.08K |
| 33 | 风环安装板.STEP | 48.62K |
| 34 | 卡槽.STEP | 34.65K |
| 35 | 水箱-01.STEP | 3.20M |
| 36 | 水箱盖.STEP | 222.11K |
| 37 | 水箱盖托板.STEP | 24.96K |
| 38 | 水箱组装.STEP | 21.03M |
| 39 | 水箱连接板.STEP | 53.78K |
| 40 | 过滤网架.STEP | 17.16M |
| 41 | 流量计安装板.STEP | 1.95M |
| 42 | 40L气包0707.1.1.SLDPRT | 123.95K |
| 43 | 4分内丝接头.1.SLDPRT | 107.18K |
| 44 | AF25.1.SLDASM | 101.75K |
| 45 | AK25.1.SLDASM | 115.05K |
| 46 | BaseModel20200711172607.1.1.SLDASM | 146.44K |
| 47 | Base_BaseModel20200711172607.1.1.sldprt | 139.56K |
| 48 | BEARING_BaseModel20200716092449-1.1.sldprt | 31.67K |
| 49 | BODY_BaseModel20200724105707.1.sldprt | 174.45K |
| 50 | BODY_BaseModel20200725083623.1.sldprt | 188.61K |
| 51 | BSWE31_NUT_10.1.sldprt | 147.60K |
| 52 | Collar_BaseModel20200711172607.1.1.sldprt | 214.50K |
| 53 | COLLAR_BaseModel20200716081933.1.sldprt | 98.74K |
| 54 | COLLAR_BaseModel20200716101737.1.sldprt | 23.70K |
| 55 | Cushion_BaseModel20200711172607.1.1.sldprt | 58.38K |
| 56 | Flange_BaseModel20200718105202.1.sldprt | 23.72K |
| 57 | HANDLE_BaseModel20200724105707.1.sldprt | 108.40K |
| 58 | HANDLE_BaseModel20200725083623.1.sldprt | 126.81K |
| 59 | hexagonsocketheadcapscrewsgbGB_FASTENER_SCREWS_HSHCSM6X20-N.1.1.sldprt | 29.55K |
| 60 | HOUSING_BaseModel20200716092449-1.1.sldprt | 28.42K |
| 61 | HOUSING_BaseModel20200716101737.1.sldprt | 117.92K |
| 62 | IMO_BaseModel20200711172607.1.1.sldprt | 76.98K |
| 63 | LMK40轴承安装.1.1.SLDPRT | 155.06K |
| 64 | L块.1.1.sldprt | 61.70K |
| 65 | NAT-1_BaseModel20200716081933.1.sldprt | 290.50K |
| 66 | NAT-2_BaseModel20200716081933.1.sldprt | 119.91K |
| 67 | NAT-3_BaseModel20200716081933.1.sldprt | 278.50K |
| 68 | NAT_BaseModel20200716101737.1.sldprt | 36.46K |
| 69 | SA20垫板-副本.1.SLDPRT | 59.78K |
| 70 | SA20垫板.1.SLDPRT | 97.92K |
| 71 | SA40-2.1.1.SLDPRT | 107.05K |
| 72 | SA40.1.SLDPRT | 169.25K |
| 73 | SA40滑-2.1.1.SLDPRT | 136.65K |
| 74 | SA40滑-3.1.SLDPRT | 98.71K |
| 75 | SA40滑块.1.1.SLDPRT | 154.87K |
| 76 | SFU3210.1.SLDASM | 284.36K |
| 77 | SFUR03205T4DFC10.1.sldprt | 177.59K |
| 78 | SHF12.1.SLDPRT | 90.74K |
| 79 | SHF40KBS直线轴承系列轴支座.1.1.sldprt | 249.12K |
| 80 | Sleeve_BaseModel20200711172607.1.1.sldprt | 112.95K |
| 81 | STBR20直线滑块.1.SLDPRT | 138.67K |
| 82 | SWL1-1-B-II-520-F.1.SLDPRT | 193.53K |
| 83 | SWL1-1-B-II-520-F丝杆.1.SLDPRT | 137.49K |
| 84 | TC-80-B3.1.SLDPRT | 6.17M |
| 85 | TimingPulley_BaseModel20200718105202.1.sldprt | 386.84K |
| 86 | TPV水槽0724.1.SLDASM | 878.79K |
| 87 | UCP205D1.1.1.SLDPRT | 1.87M |
| 88 | 上下调节座0707.1.1.SLDPRT | 88.65K |
| 89 | 上水柜挡板.0724.1.SLDASM | 71.18K |
| 90 | 上水槽0724.1.1.SLDASM | 1.91M |
| 91 | 上水槽0724.1.SLDPRT | 1.90M |
| 92 | 上水槽托架.1.SLDPRT | 988.72K |
| 93 | 下水槽0724.1.SLDASM | 3.56M |
| 94 | 下水槽内板0707.1.1.SLDPRT | 1.32M |
| 95 | 丝杆轴承座安装板-副本.1.SLDPRT | 92.99K |
| 96 | 丝杆轴承座安装板.1.SLDPRT | 94.46K |
| 97 | 二分之一接头.1.SLDPRT | 116.76K |
| 98 | 二分之一球阀.1.SLDASM | 155.10K |
| 99 | 位置显示器安装支架.1.SLDPRT | 349.53K |
| 100 | 位置显示器安装板.1.SLDPRT | 146.93K |
| 101 | 侧视图.jpg | 50.68K |
| 102 | 俯视图.jpg | 101.09K |
| 103 | 储水管.1.SLDPRT | 643.61K |
| 104 | 内水槽前后封板0724.1.SLDPRT | 448.28K |
| 105 | 内水槽结构图.jpg | 124.40K |
| 106 | 内水槽隔.2.1.SLDPRT | 83.45K |
| 107 | 冷却吹干箱.jpg | 110.47K |
| 108 | 冷却气管0707.1.1.SLDPRT | 146.84K |
| 109 | 冷却水管.0724.1.SLDPRT | 185.40K |
| 110 | 出料导轮0707.1-副本.1.SLDASM | 219.27K |
| 111 | 出料导轮0707.1.1.SLDASM | 214.38K |
| 112 | 前后调节手轮安装支架.1.1.SLDPRT | 223.33K |
| 113 | 前后调节手轮轴.1.1.SLDPRT | 1.52M |
| 114 | 升降导柱.1.1.SLDPRT | 48.79K |
| 115 | 升降手轮轴.1.1.SLDPRT | 117.15K |
| 116 | 卡槽.1.SLDPRT | 66.39K |
| 117 | 压缩空气环.1.SLDPRT | 1.19M |
| 118 | 压缩空气环接头.1.SLDPRT | 114.52K |
| 119 | 可调手柄M8-R63.1.SLDPRT | 310.27K |
| 120 | 同步带195L.1.SLDPRT | 70.65K |
| 121 | 同步带H20.1.SLDASM | 180.08K |
| 122 | 吹气环.1.SLDPRT | 142.72K |
| 123 | 固定座.1.SLDPRT | 92.30K |
| 124 | 圆柱STBR20-150.1.SLDPRT | 115.71K |
| 125 | 圆柱STBR20导轨.1.SLDPRT | 130.83K |
| 126 | 外板.1.SLDPRT | 1.53M |
| 127 | 外水槽0707.1.1.SLDPRT | 346.82K |
| 128 | 外水槽托板.1.1.SLDPRT | 128.96K |
| 129 | 外水槽支架0707.1.1.SLDPRT | 1.41M |
| 130 | 外水槽结构图.jpg | 163.38K |
| 131 | 外观结构图1.jpg | 311.25K |
| 132 | 外观结构图2.jpg | 187.23K |
| 133 | 同步带轮A-定制图.jpg | 69.82K |
| 134 | 同步带轮B-定制图.jpg | 71.14K |
| 135 | 导轨SA40-A定制图.jpg | 34.68K |
| 136 | 导轨SA40-B定制图.jpg | 45.06K |
| 137 | 滚珠丝杆032-05定制图.jpg | 54.86K |
| 138 | 定型台0707.1.1.SLDASM | 29.67M |
| 139 | 导轮底座0707.1.1.SLDPRT | 127.48K |
| 140 | 导轮架.1.SLDPRT | 164.46K |
| 141 | 封板1.1.SLDPRT | 481.46K |
| 142 | 封板2.1.SLDPRT | 364.03K |
| 143 | 封板3.1.SLDPRT | 555.61K |
| 144 | 工具盘.1.1.SLDPRT | 505.56K |
| 145 | 工具箱安装板.1.SLDPRT | 1.11M |
| 146 | BaseModel20200718105202.SLDASM | 180.79K |
| 147 | BaseModel20200718105202.SLDDRW | 158.01K |
| 148 | L块.1.SLDDRW | 75.67K |
| 149 | 上水槽0724.1.SLDDRW | 798.95K |
| 150 | 上水槽装配A3.DWG | 525.56K |
| 151 | 下水槽0724.SLDDRW | 251.26K |
| 152 | 下水槽装配A1.DWG | 519.86K |
| 153 | 位置显示器安装板.SLDDRW | 94.90K |
| 154 | 内水槽前后封板0724.SLDDRW | 66.96K |
| 155 | 前后调节手轮安装支架.1.SLDDRW | 95.64K |
| 156 | 前后调节手轮轴.1.SLDDRW | 228.12K |
| 157 | 吹气环.SLDDRW | 137.69K |
| 158 | 固定座.SLDDRW | 80.07K |
| 159 | 外水槽托板.1.SLDDRW | 101.90K |
| 160 | 挡板-1.1.SLDDRW | 105.27K |
| 161 | 挡水板.SLDDRW | 96.54K |
| 162 | 水泵安装板0707.1.SLDDRW | 82.19K |
| 163 | 水温传感器安装板.SLDDRW | 80.67K |
| 164 | 流量计安装板.SLDDRW | 107.72K |
| 165 | 流量计安装架.SLDDRW | 104.86K |
| 166 | 浮球固定座.SLDDRW | 79.24K |
| 167 | 滑块挡板.1.SLDDRW | 73.66K |
| 168 | 滚珠螺母安装座.SLDDRW | 99.16K |
| 169 | 直通接头.SLDDRW | 144.63K |
| 170 | 背波手轮16-160.1.SLDDRW | 96.00K |
| 171 | 调节螺栓.1.SLDDRW | 76.02K |
| 172 | 调节轴轴承安装板.SLDDRW | 111.49K |
| 173 | 连接1.SLDDRW | 99.45K |
| 174 | 连接块.1.SLDDRW | 76.66K |
| 175 | 锁紧机构.SLDDRW | 77.59K |
| 176 | 干燥箱-副本0707.1.1.SLDPRT | 606.52K |
| 177 | 干燥箱0707.1.1.SLDASM | 759.19K |
| 178 | 干燥箱0707.1.1.SLDPRT | 560.54K |
| 179 | 拉手-1.1.SLDPRT | 121.57K |
| 180 | 按钮盒0707.1.1.SLDPRT | 216.94K |
| 181 | 按钮盒盖0707.1.1.SLDPRT | 73.88K |
| 182 | 挡板-1.1.1.sldprt | 71.69K |
| 183 | 挡板0724.1.SLDPRT | 396.25K |
| 184 | 挡水板.1.SLDPRT | 405.57K |
| 185 | 接水槽.1.SLDPRT | 67.72K |
| 186 | 方法兰直线轴承_LMK40.1.1.SLDPRT | 188.34K |
| 187 | 机架0724.1.1.SLDPRT | 2.56M |
| 188 | 机架脚杯0707.1.1.SLDPRT | 82.15K |
| 189 | 格兰富NBG80-65.0707.1.1.SLDPRT | 670.79K |
| 190 | 正视图.jpg | 64.22K |
| 191 | 水槽底板.1.1.sldprt | 1.58M |
| 192 | 水槽活动结构.jpg | 178.23K |
| 193 | 水泵安装板0707.1.1.SLDPRT | 115.03K |
| 194 | 水箱-1.1.1.SLDPRT | 1.09M |
| 195 | 水箱.jpg | 115.33K |
| 196 | 水箱0724.1.SLDASM | 2.25M |
| 197 | 水箱盖-副本.1.SLDPRT | 185.51K |
| 198 | 水箱盖.1.SLDPRT | 189.83K |
| 199 | 水箱盖托板.1.SLDPRT | 68.22K |
| 200 | 水箱连接板.1.SLDPRT | 91.33K |
| 201 | 流量计.1.SLDPRT | 113.56K |
| 202 | 流量计安装板.1.SLDPRT | 601.42K |
| 203 | 流量计安装架.1.SLDPRT | 393.14K |
| 204 | 流量计水管.1.SLDPRT | 147.71K |
| 205 | 流量计组装.1.SLDASM | 114.89K |
| 206 | 浮球固定座.1.SLDPRT | 116.41K |
| 207 | 滑块安装板.1.1.SLDPRT | 147.64K |
| 208 | 滑块安装板.2.1.SLDPRT | 285.85K |
| 209 | 滑块挡板.1.1.SLDPRT | 70.87K |
| 210 | 滚珠螺母安装座.1.SLDPRT | 115.84K |
| 211 | 滚筒0707.1.1.SLDPRT | 107.98K |
| 212 | 滚筒10707.1.1.SLDPRT | 103.32K |
| 213 | 滚筒轴20707.1.1.sldprt | 260.63K |
| 214 | 热电偶.1.SLDPRT | 157.20K |
| 215 | 盖子.1.SLDPRT | 427.47K |
| 216 | 盖板.0724.1.SLDPRT | 214.58K |
| 217 | 背波手轮16-160.1.1.SLDPRT | 206.94K |
| 218 | 蜗轮升降机.1.SLDASM | 136.01K |
| 219 | 调节机构.1.1.SLDASM | 3.46M |
| 220 | 调节结构.jpg | 96.30K |
| 221 | 调节螺栓.1.1.sldprt | 59.85K |
| 222 | 调节轴轴承安装板.1.SLDPRT | 152.52K |
| 223 | 轴承座UCP205垫板.1.SLDPRT | 71.79K |
| 224 | 过滤网架.1.SLDPRT | 2.59M |
| 225 | 连接1.1.SLDPRT | 105.57K |
| 226 | 连接块.1.1.sldprt | 31.71K |
| 227 | 3米定型台采购件清单.xlsx | 1.55M |
| 228 | 锁紧机构.1.SLDPRT | 215.52K |
| 229 | 镜向LMK40轴承安装.1.1.SLDPRT | 174.46K |
| 230 | 镜向SWL1-1-B-II-520-F.1.SLDPRT | 201.58K |
| 231 | 镜向SWL1-1-B-II-520-F丝杆.1.SLDPRT | 48.86K |
| 232 | 镜向外水槽托板.1.1.SLDPRT | 191.67K |
| 233 | 镜向封板1.1.SLDPRT | 681.76K |
| 234 | 镜向蜗轮升降机.1.SLDASM | 40.58K |
| 235 | 门拉手.1.SLDPRT | 272.14K |
| 236 | 隔板槽.1.SLDPRT | 66.05K |
| 237 | 隔热封板.1.SLDPRT | 346.31K |
| 238 | 隔热封板2.1.SLDPRT | 574.86K |
| 239 | 风环固定法兰.1.SLDPRT | 98.59K |
此图纸下载需要2500金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：164.4M
所需金币：2500
上传时间：2022-08-11 04:08:49
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
汽车密封条
橡胶冷却定型
在线水冷设备
高温冷却设备
图纸简介

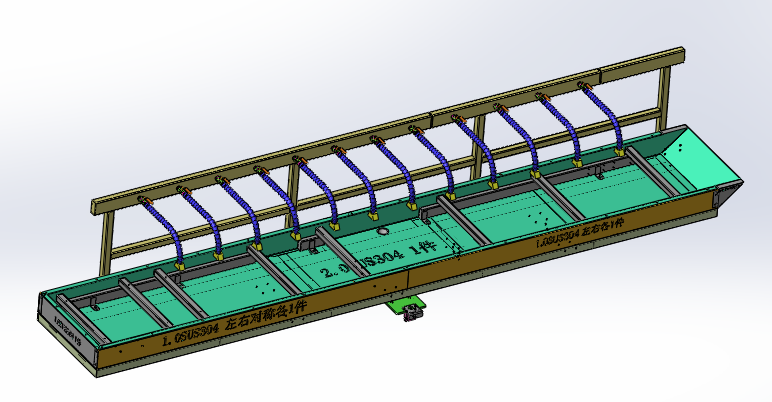

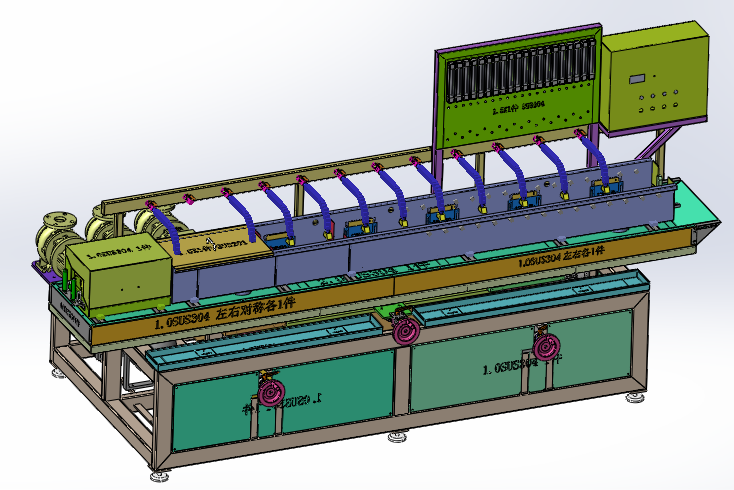

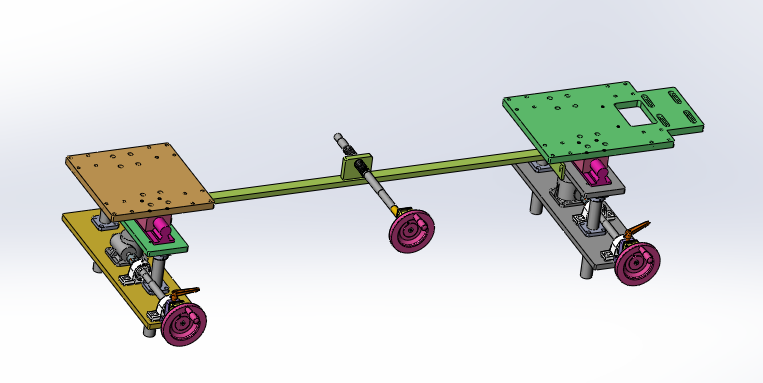

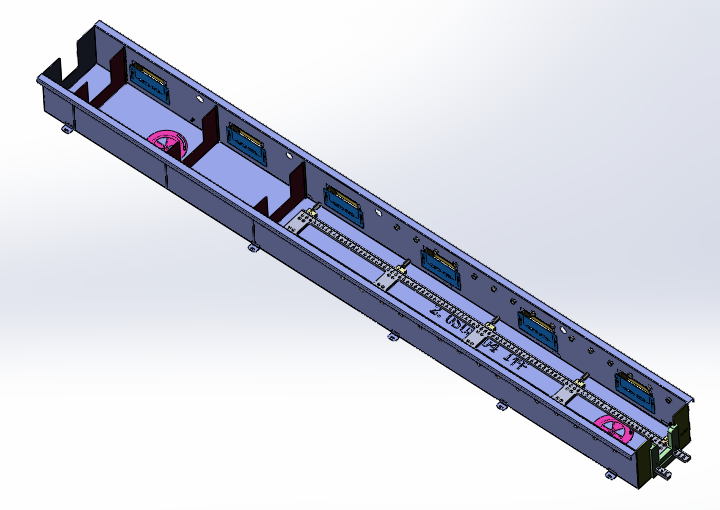

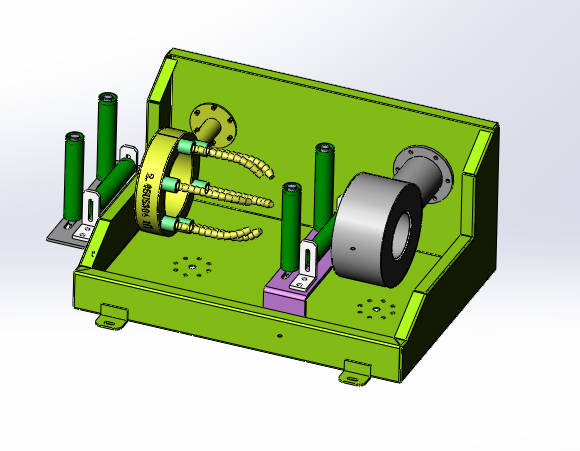

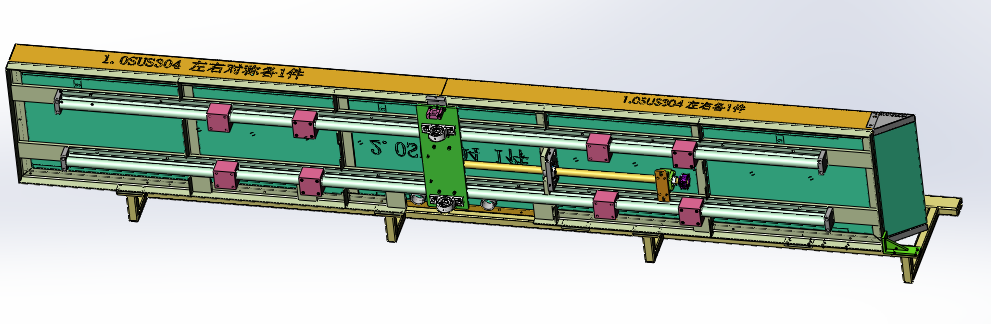

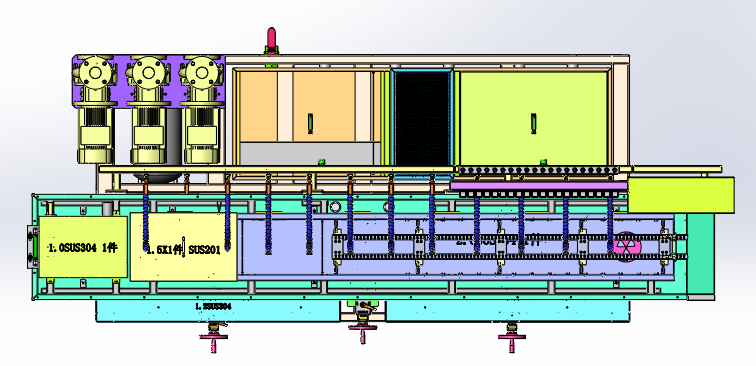

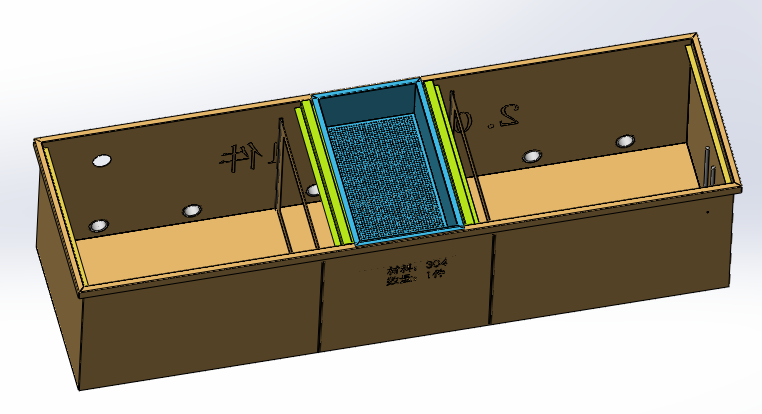

这是一款本人原创设计的冷却水槽，设备是以冷却为目的，以水作为冷却剂。冷却的对象为挤出生产线的高温物体，冷却后物体温度要低于42摄氏度。设备安装有12个冷却万向竹节冷却水管，每个冷却水管都有流量计测量水的流量，定型台还配有3个高压水泵和一个储水箱提供水压循环冷却。冷却水槽分为上水槽和下水槽：上水槽起到冷却作用，下水槽是起到了临时储存水的作用。设备后端还有风吹干燥装置，具体结构是又冷却风环和离心风机等组成。整个水槽部分可以调节高度，可以调节前后距离，左右方向也有0到800毫米的距离左右往复移动
