清洗设备

（ID:3015873）

改图/画图

机械设备 / 非标机械 / 清洗设备

©原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	12x3.55O型圈.SLDPRT	210.38K
2	14-24.SLDPRT	63.34K
3	32MA300Body.SLDPRT	92.33K
4	32MA300Rod.SLDPRT	55.53K
5	32MANut.SLDPRT	54.89K
6	32MANut1.SLDPRT	63.15K
7	4V410-15-ValveBody.SLDPRT	179.81K
8	4V41015A.SLDASM	126.69K
9	50x3.55O型圈.SLDPRT	148.84K
10	6.3槽钢.SLDPRT	108.38K
11	6.3槽钢轮.SLDPRT	838.60K
12	AC40-04DG-A0_2.SLDPRT	742.32K
13	BODY-L_C-SHHPSKN5P-2.SLDPRT	129.25K
14	BODY-R_C-SHHPSKN5P-2.SLDPRT	129.49K
15	BRACKET_LBSBL8-4040.SLDPRT	273.45K
16	BSL04.SLDPRT	215.89K
17	B_UNCA14.SLDPRT	42.11K
18	C-E6801ZZ.SLDPRT	187.36K
19	C-SHHPSKN5P-2.SLDASM	113.72K
20	C-TBSB1510-450.SLDASM	250.12K
21	C-TBSB1510-450_t.SLDPRT	132.77K
22	C-TBSB1510_n.SLDPRT	114.43K
23	C-TEK12-SET.SLDASM	153.22K
24	CATMW-2_C-TEK12-SET.SLDPRT	100.62K
25	COLLAR_C-TEK12-SET.SLDPRT	111.46K
26	COUPLING_E-LMPRC30L38-10-10.SLDPRT	204.34K
27	E-LMPRC30L38-10-10.SLDASM	140.02K
28	F-M10X125F.SLDPRT	188.43K
29	FGSS15050A.SLDASM	71.19K
30	FGSS15050A_c.SLDPRT	67.50K
31	FGSS15050A_r.SLDPRT	55.92K
32	GJPNGA5-P8-B10-R4.SLDPRT	146.12K
33	HHMT180.SLDASM	99.68K
34	HHMT180_b.SLDPRT	252.13K
35	HHMT180_bo.SLDPRT	89.42K
36	HHMT180_p.SLDPRT	41.20K
37	HOUSING-1_C-TEK12-SET.SLDPRT	240.23K
38	HOUSING-2_C-TEK12-SET.SLDPRT	113.91K
39	LRM15BK-N-H-A.SLDPRT	140.48K
40	LRM15N1X430S0AH.SLDASM	134.62K
41	LRM15N1X430S0AH_d.SLDPRT	25.05K
42	LRM15RLX379-S0-H-D.SLDPRT	154.42K
43	LRM7BK-N-H-A.SLDPRT	144.36K
44	LRM7N1X370S0AH.SLDASM	132.83K
45	LRM7N1X370S0AH_d.SLDPRT	26.13K
46	LRM7RLX370-S0-H-D.SLDPRT	157.94K
47	L_UNKA14.SLDPRT	96.72K
48	MA32x300SCA0.SLDASM	130.54K
49	MirrorMirror焊接支撑脚.SLDPRT	93.39K
50	Mirror戴乐克锁具_245-9001.00-00000.SLDPRT	882.02K
51	Mirror水箱滑轨支撑管.SLDPRT	161.85K
52	Mirror焊接支撑脚.SLDPRT	92.84K
53	Mirror焊接支撑脚1.SLDPRT	92.74K
54	NAT_C-TEK12-SET.SLDPRT	147.96K
55	NEZI_E-LMPRC30L38-10-10.SLDPRT	94.15K
56	PC1204-S.SLDPRT	197.21K
57	PLC模组.SLDPRT	848.91K
58	POM支撑.SLDPRT	113.31K
59	POM滑块.SLDPRT	117.80K
60	QST-12.SLDPRT	379.68K
61	QST-12.stp	187.20K
62	RTWS21.SLDPRT	87.26K
63	SHAFT_C-SHHPSKN5P-2.SLDPRT	74.05K
64	TK8072iP.SLDASM	6.74M
65	UNKA14.SLDASM	176.76K
66	UPC-26-117-RD.SLDPRT	96.51K
67	万向喷嘴.SLDASM	237.94K
68	万向喷嘴本体.SLDPRT	252.92K
69	上盖蒙皮.SLDPRT	216.22K

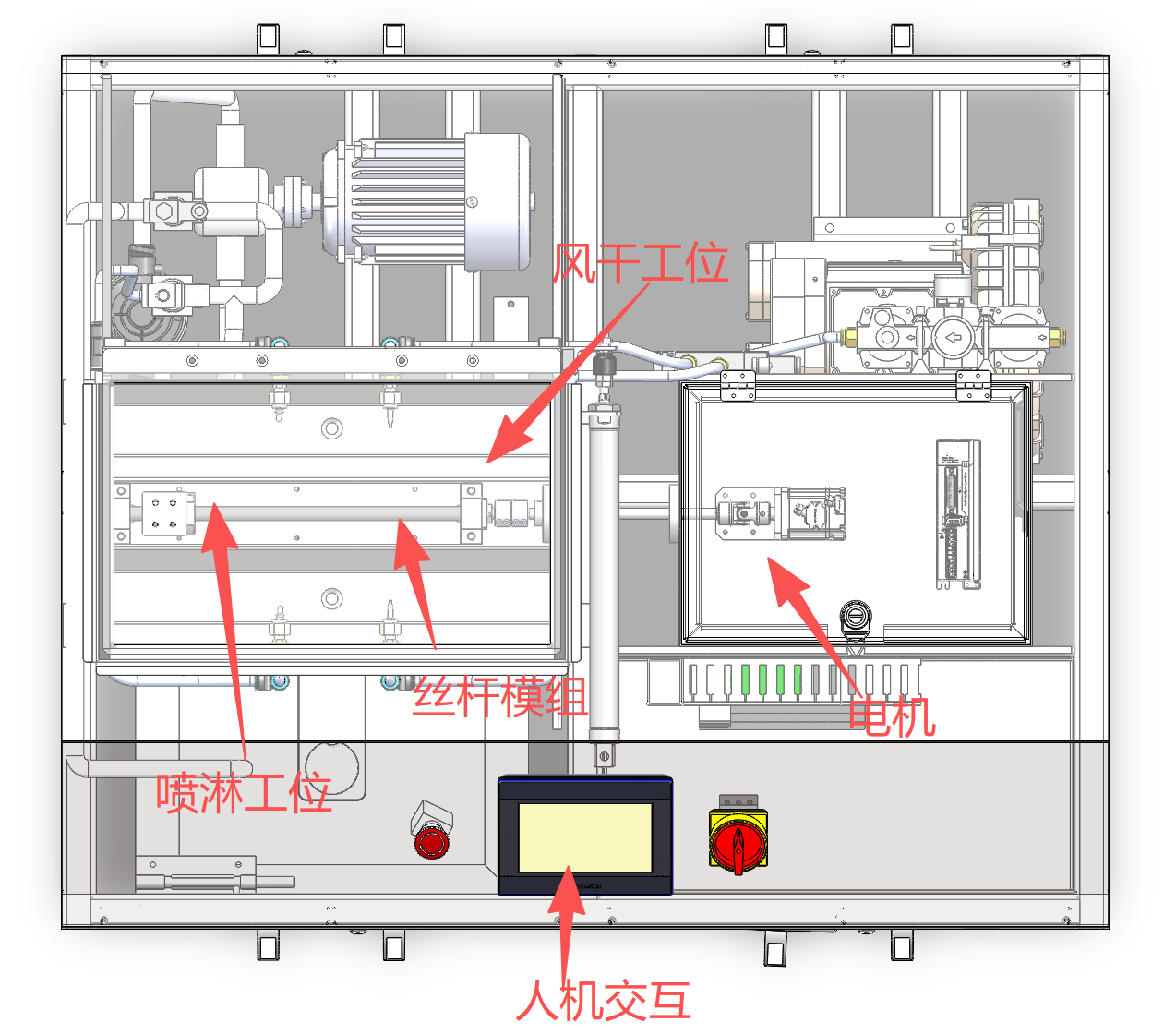

70	主要组件模块功能展示.png	227.70K
71	亚德客气动_2KWA15015A.step	169.73K
72	亚德客气动_2W15015A.SLDPRT	213.74K
73	亚德客气动_2W15015A.step	166.24K
74	伺服驱动器（参考模型）.SLDPRT	15.26M
75	侧封板440x640.SLDPRT	124.44K
76	侧支撑板.SLDPRT	152.52K
77	喷嘴-副本.SLDPRT	339.55K
78	喷嘴.SLDPRT	239.70K
79	夹具滑轨底板.SLDPRT	180.69K
80	密封盖.SLDASM	413.22K
81	密封端盖.SLDPRT	285.94K
82	富士漩涡鼓风机外观模型-副本.SLDPRT	10.26M
83	封盖.SLDPRT	90.19K
84	封盖滑轨底板.SLDPRT	177.15K
85	封盖滑轨总装.SLDASM	173.51K

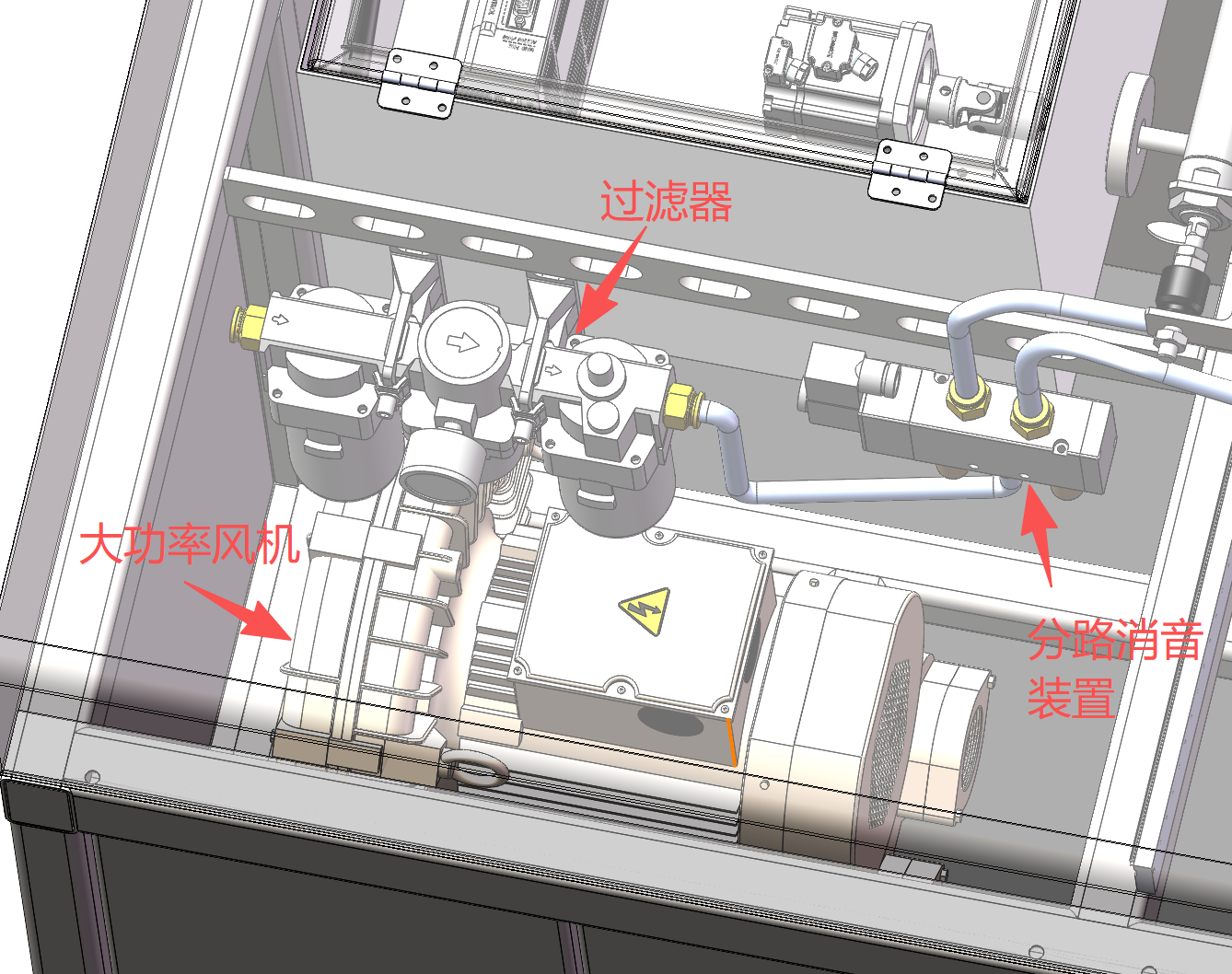

86	微信图片_20260211184320_141_3.png	644.58K
87	总电源开关.SLDPRT	216.61K

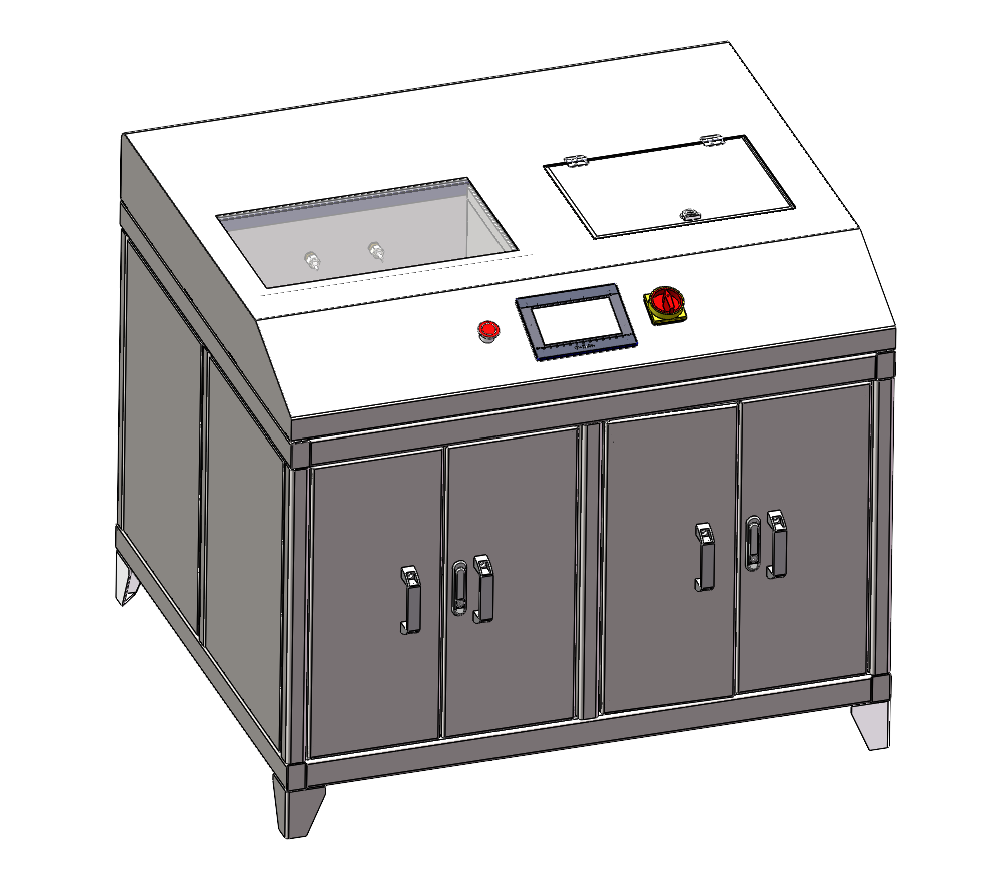

88	总装外观.png	214.57K
89	戴乐克锁具_245-9001.00-00000.SLDPRT	819.98K
90	接头.SLDPRT	170.40K

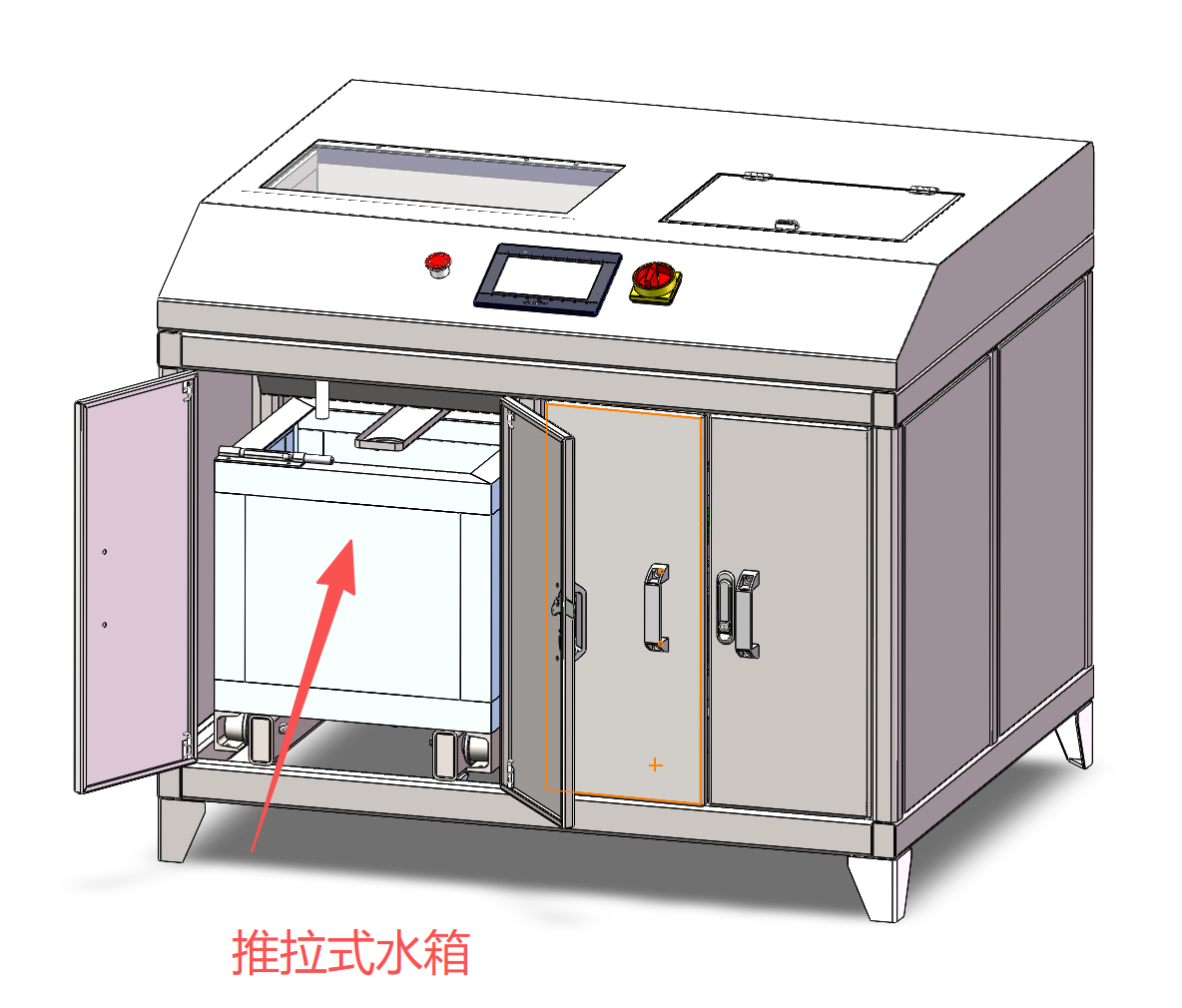

91	推拉水箱，带底部滑轨.png	210.52K
92	推杆.SLDPRT	136.88K
93	杰美康机电_3HCS2208.stp	21.95M
94	枫信机械传动_汇川伺服电机200W-MS1H1-20B30CB-X331Z.SLDPRT	2.14M
95	框架.SLDPRT	867.46K
96	气动控制电磁阀.SLDASM	294.78K
97	气缸支架.SLDPRT	103.78K
98	水槽侧板.SLDPRT	388.39K
99	水箱.SLDPRT	348.80K
100	水箱滑轨支撑管.SLDPRT	138.85K

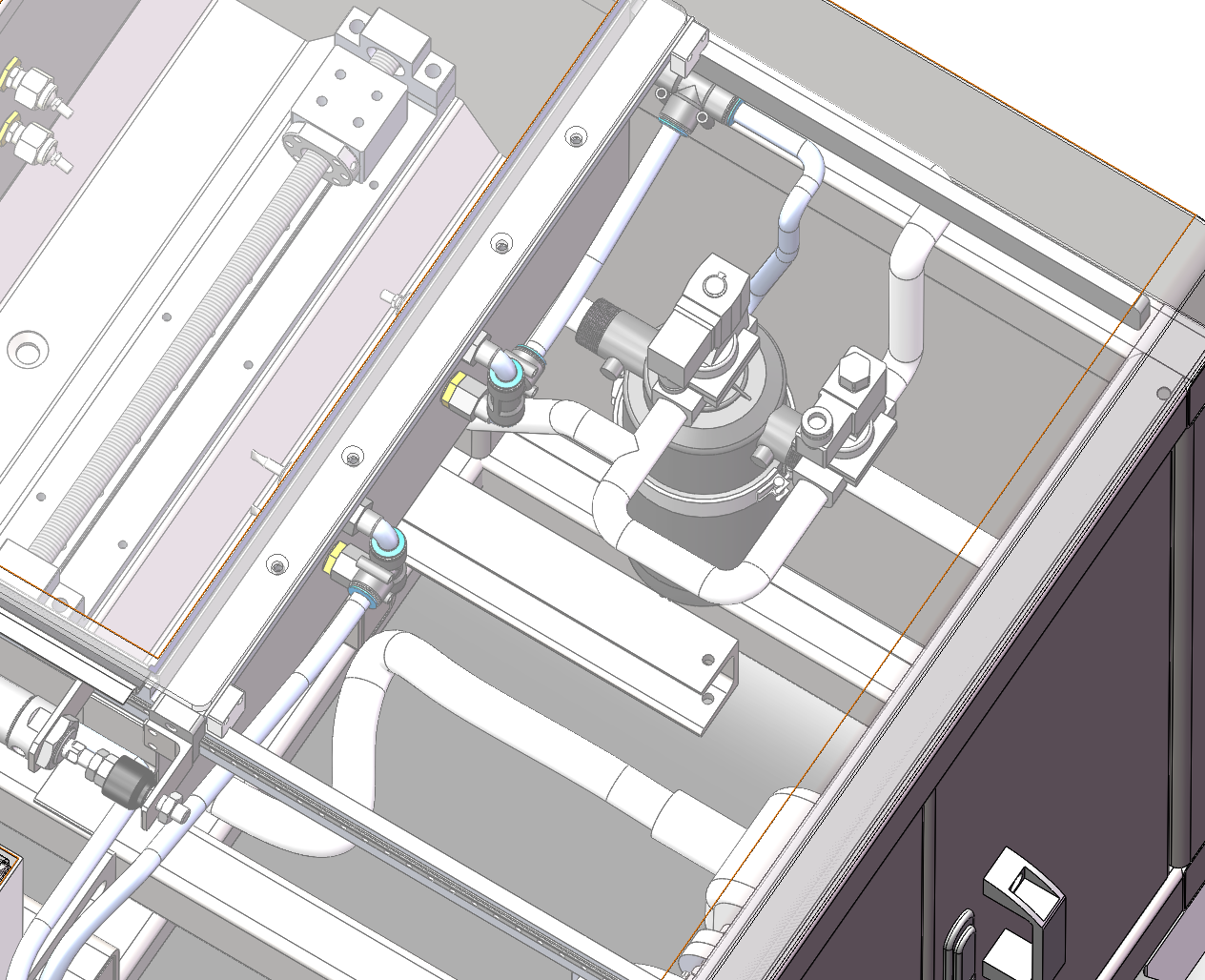

101	水路循环结构细节展示.png	718.75K
102	流体控制单元.SLDASM	487.82K
103	流体控制阀.SLDPRT	210.06K
104	浮动接头安装板.SLDPRT	114.80K
105	清洗设备.SLDASM	26.67M
106	清洗设备.STEP	105.83M
107	清洗设备.x_t	61.30M
108	滑块转接板.SLDPRT	205.61K
109	滑块连接件.SLDPRT	153.58K
110	滑轨模组.SLDASM	424.98K
111	焊接支撑脚.SLDPRT	113.12K
112	焊接支撑角码.SLDPRT	77.46K
113	焊接滑槽.SLDPRT	290.17K
114	电机固定箱.SLDPRT	138.84K
115	电机支架.SLDPRT	141.94K
116	盖板锁.SLDPRT	402.53K
117	空气过滤.SLDASM	446.60K
118	管道接头示意模型.SLDPRT	104.81K
119	蘑菇头急停开关.SLDPRT	130.50K
120	轴承固定座.SLDPRT	176.71K
121	过滤器.SLDPRT	2.07M
122	配电箱封板.SLDPRT	188.27K
123	门板.SLDPRT	200.92K
124	门板装配.SLDASM	1.44M
125	门锁.SLDPRT	482.39K
126	顶盖.SLDPRT	339.73K
127	顶盖装配体.SLDASM	354.46K
128	风嘴.SLDASM	349.77K
129	驱动电机总成.SLDASM	1.13M
130	驱动轴.SLDPRT	115.11K
131	齿轮泵参考模型.SLDPRT	3.17M

此图纸下载需要300金币

立即下载

发布者

134****7026

创作: 79

粉丝: 4

加入时间：2023-03-06

私信

关注

模型信息

图纸ID：3015873

图纸格式：sldprt,sldasm,stp,step,x_t

文件大小：145.57M

所需金币：300

上传时间：2026-02-11 19:05:37

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2023

图纸简介

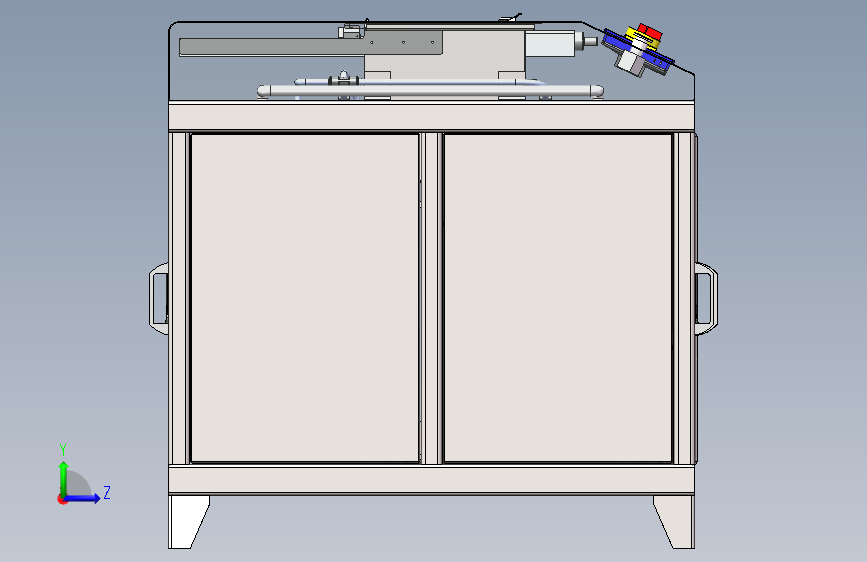

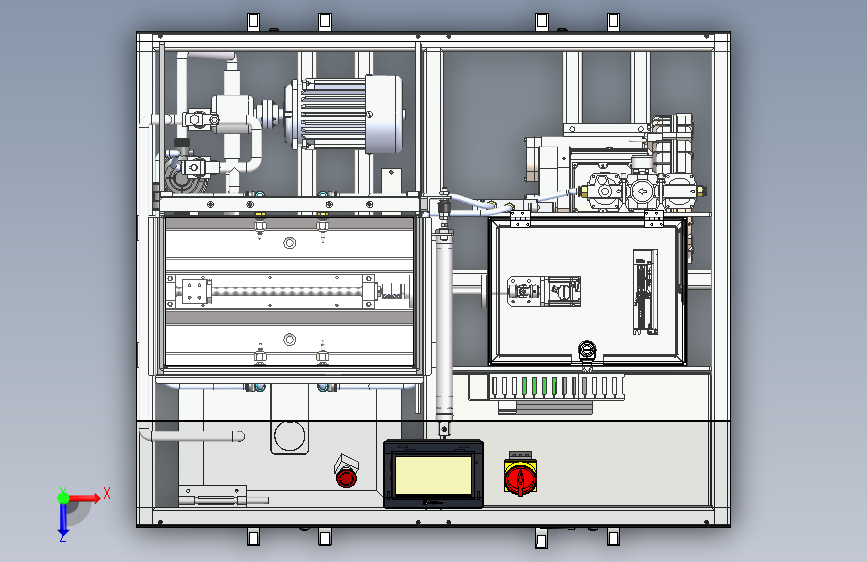

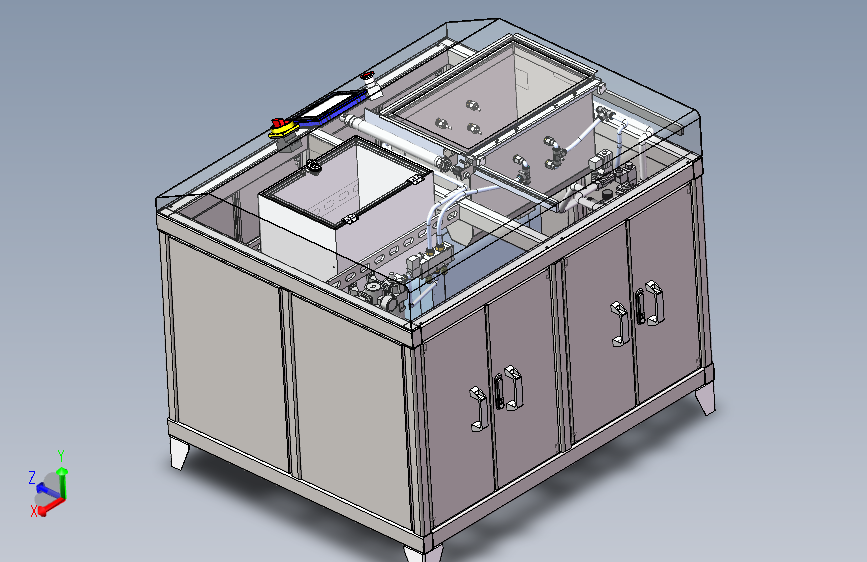

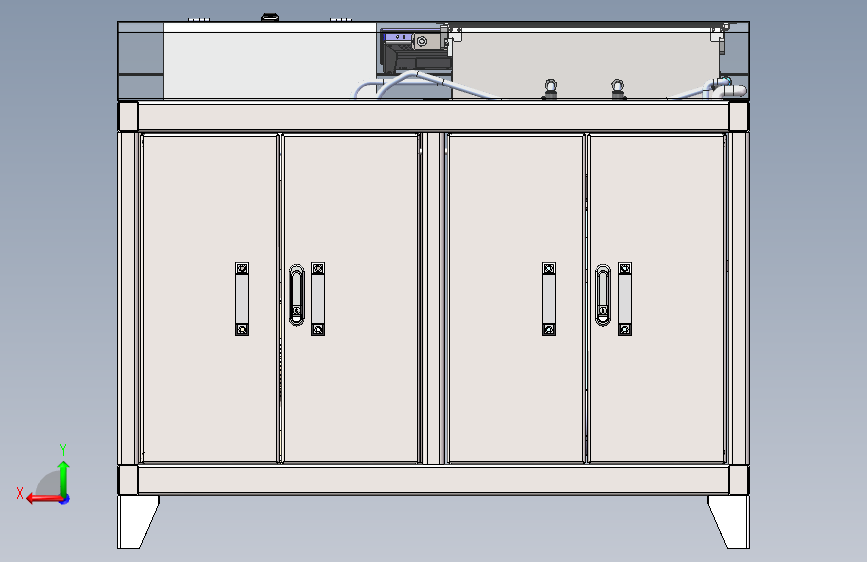

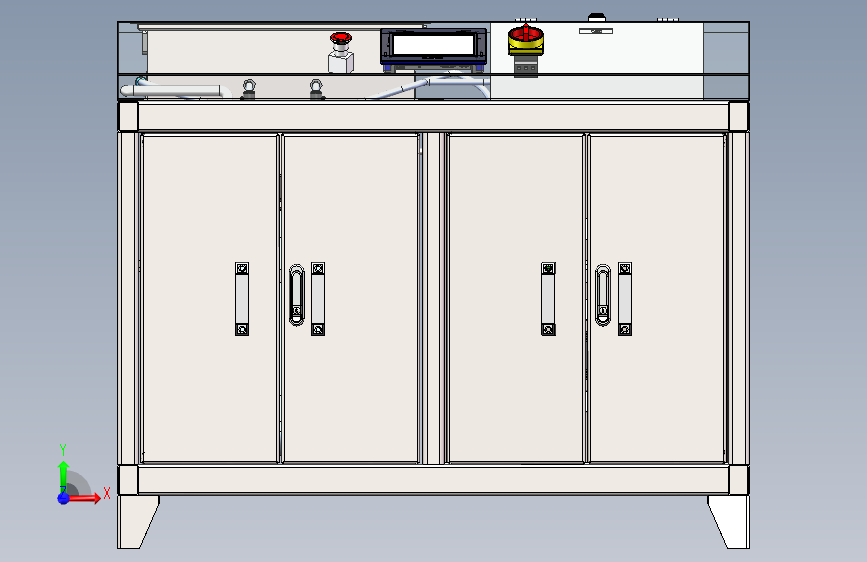

该设备为某产品的清洗风干方案，产品取放方式为机械臂。主要工序为，机械臂放入产品后，喷淋设备喷淋水雾对产品进行冲刷清洗，持续到程序指定时间后，电机带动丝杆将产品传送到风干区域，风机将风输送到风干箱后，产品进行风干工序。然后待风干时间到后，电机再将产品传送到左侧，机械臂取出产品。附件包含step格式和X-T格式的文件，欢迎各位朋友下载继续优化改进。
