剪叉式升降机、全自动液压升降平台

（ID:3026051）

改图/画图

设备部件 / 液压气动元件 / 剪叉式升降机、全自动液压升降平台

©非原创

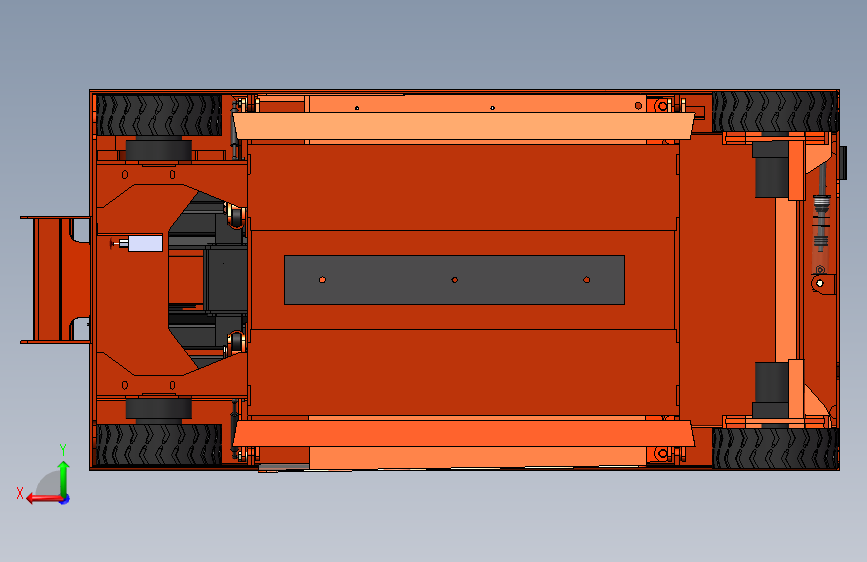

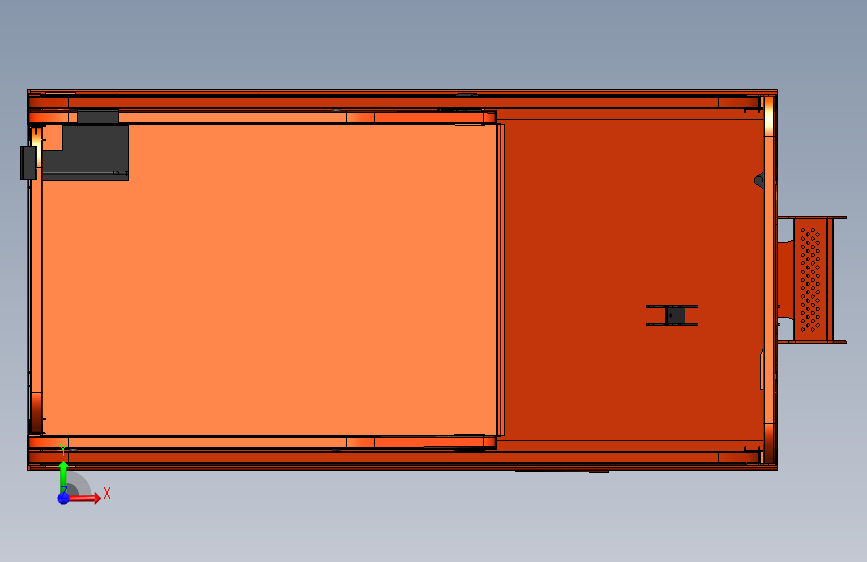

平面图

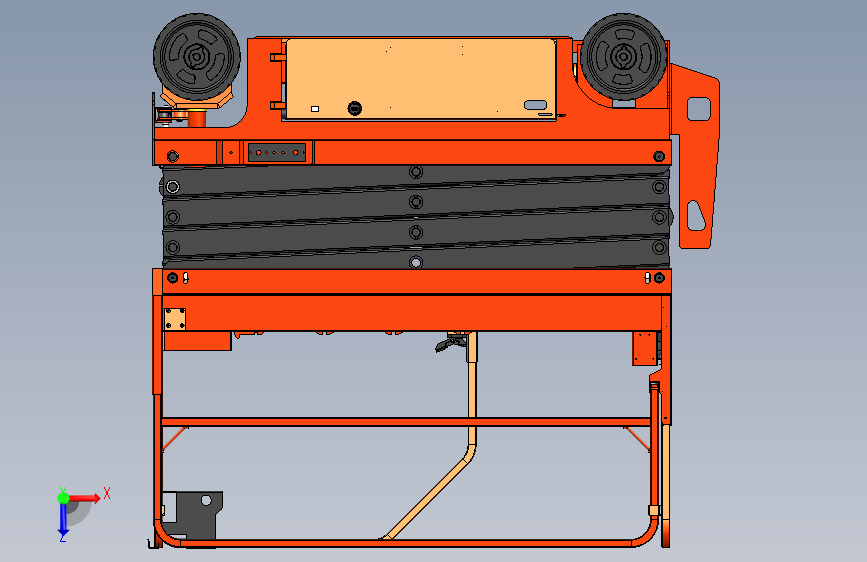

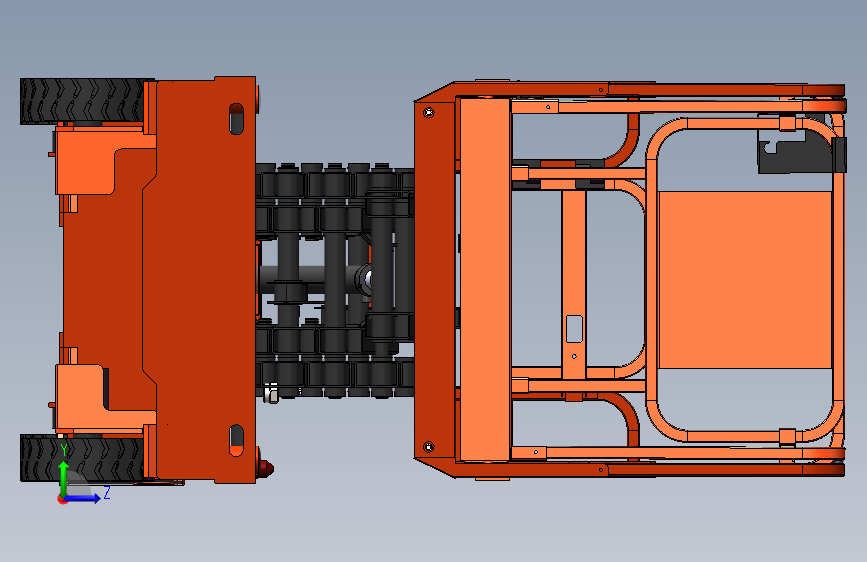

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	地平面.SLDPRT	154.91K
2	总装配.SLDASM	8.80M
3	上部总装配.dwl	54B
4	上部总装配.dwl2	207B
5	上部总装配.SLDASM	2.13M
6	前护栏.SLDPRT	419.69K
7	右活动护栏.SLDPRT	367.24K
8	后护栏.SLDPRT	370.89K
9	固定平台.SLDPRT	1.32M
10	垫头.SLDPRT	86.15K
11	左右护栏.SLDPRT	367.34K
12	左活动护栏.SLDPRT	367.24K
13	护栏隔垫.SLDPRT	59.61K
14	操作手柄架.SLDPRT	315.13K
15	操作手柄架展开图.SLDPRT	1.87M
16	活动平台.SLDPRT	698.60K
17	滚轮架.SLDPRT	94.14K
18	滚轮（大）.SLDPRT	82.87K
19	滚轮（小）.SLDPRT	83.22K
20	脚刹固定点.SLDPRT	75.72K
21	门.SLDPRT	382.72K
22	脚刹.SLDASM	109.47K
23	脚刹底座.SLDPRT	114.59K
24	脚刹踏板.SLDPRT	211.14K
25	dizuo.SLDPRT	103.00K
26	dizuo.stp	26.37K
27	DIZUO1.SLDPRT	1.00M
28	DIZUO1.stp	687.88K
29	JS-1.IGS	2.82M
30	JS-1.SLDPRT	682.00K
31	JS-1.x_t	705.18K
32	JS-2.IGS	530.36K
33	JS-2.SLDASM	112.00K
34	JS-2.sldasm-Part-1.sldprt	75.00K
35	JS-2.sldasm-Part-2.sldprt	72.50K
36	JS-2.sldasm-Part-3.sldprt	67.50K
37	JS-2.x_t	234.08K
38	lvjian.SLDPRT	276.50K
39	lvjian.stp	199.83K
40	xianwei.stp	21.21K
41	脚刹.SLDASM	112.41K
42	脚刹底座.SLDPRT	113.51K
43	脚刹踏板.SLDPRT	211.31K
44	合页.SLDASM	47.00K
45	合页1.SLDPRT	55.35K
46	合页2.SLDASM	432.32K
47	合页2.SLDPRT	55.64K
48	销.SLDPRT	339.97K
49	下部总装配.SLDASM	4.34M
50	仪表固定筒1.SLDPRT	133.71K
51	仪表固定筒2.SLDPRT	134.85K
52	仪表固定筒3.SLDPRT	325.00K
53	倒车蜂鸣器.SLDPRT	292.99K
54	倾角传感器.SLDPRT	83.15K
55	后轮架右.SLDPRT	312.95K
56	后轮架左.SLDPRT	276.42K
57	喇叭.SLDPRT	186.87K
58	坑洞保护行程开关支架.SLDPRT	317.50K
59	底罩.SLDPRT	132.61K
60	开关控制板.SLDPRT	186.33K
61	控制器.SLDPRT	80.47K
62	操作面板.SLDPRT	65.18K
63	支架（液压盒内）.SLDPRT	56.44K
64	机体.SLDPRT	1.24M
65	气管接头.SLDPRT	477.00K
66	气管接头1.SLDPRT	622.00K
67	油箱.SLDPRT	369.59K
68	油箱接头.SLDASM	453.00K
69	油箱盖接头.SLDPRT	454.00K
70	油缸气管接头.SLDPRT	795.00K
71	泵.SLDPRT	145.95K
72	泵站控制器.SLDPRT	77.39K
73	液压驱动盒.SLDPRT	317.92K
74	滤网接头.SLDPRT	1.08M
75	爬梯.SLDPRT	377.76K
76	电机.SLDPRT	194.81K
77	电机保险丝.SLDPRT	184.85K
78	电机支架.SLDPRT	103.59K
79	电池125.SLDPRT	182.67K
80	电池1275.SLDPRT	312.50K
81	电池盒.SLDPRT	560.00K
82	电池盒1.SLDPRT	258.08K
83	电池盒伺服.SLDPRT	197.50K
84	电瓶盒配重块.SLDPRT	82.01K
85	直流电源开关.SLDPRT	144.99K
86	行程开关.SLDPRT	495.00K
87	警示灯.SLDPRT	112.01K
88	计时器.SLDPRT	740.10K
89	转向油缸固定座.SLDPRT	92.49K
90	转向轮模具.SLDPRT	353.00K
91	转向轮模具装配.SLDASM	329.00K
92	转向轮纤维缠绕轴承.SLDPRT	55.51K
93	轮架盖.SLDPRT	91.01K
94	轮架铜套.SLDPRT	68.30K
95	过滤器.SLDPRT	632.08K
96	配重块.SLDPRT	56.76K
97	释放阀.SLDPRT	181.56K
98	释放阀支架.SLDPRT	74.10K
99	门缓冲垫.SLDPRT	58.12K
100	门锁支架.SLDPRT	257.00K
101	阀块.SLDPRT	436.97K
102	限位盒.SLDPRT	179.89K
103	高度传感器支架.SLDPRT	96.78K
104	下连杆.SLDPRT	97.73K
105	中连杆右）.SLDPRT	146.64K
106	中连杆（左）.SLDPRT	145.82K
107	压轮.SLDPRT	81.52K
108	坑洞保护（右）.SLDASM	501.51K
109	坑洞保护（左）.SLDASM	376.71K
110	定位销.SLDPRT	382.05K
111	翻板（右）.SLDPRT	126.74K
112	翻板（左）.SLDPRT	125.49K
113	轮销.SLDPRT	83.54K
114	压轴.SLDPRT	71.33K
115	压轴套.SLDPRT	68.02K
116	压轴座.SLDPRT	79.35K
117	压轴弹簧.SLDPRT	522.38K
118	压轴组.SLDASM	614.53K
119	气弹簧固定销.SLDPRT	400.26K
120	气杆.SLDASM	364.88K
121	气杆.SLDPRT	61.11K
122	气杆销.SLDPRT	81.14K
123	M28X2YB-N.SLDPRT	283.00K
124	前轮.SLDASM	313.71K
125	前轮.SLDPRT	1.05M
126	后轮.SLDASM	354.77K
127	后轮.SLDPRT	1.16M
128	油马达（前轮）.SLDPRT	94.19K
129	油马达（后轮）.SLDPRT	94.01K
130	轮子.SLDPRT	699.22K
131	转向机构.SLDASM	102.02K
132	转向板焊体.SLDPRT	145.50K
133	转向油缸销.SLDPRT	53.85K
134	转向油缸销2.SLDPRT	79.12K
135	轴用弹性挡圈Φ20.sldprt	279.00K
136	转向油缸.SLDASM	151.41K
137	转向活塞.SLDPRT	87.73K
138	转向活塞导向.SLDPRT	112.71K
139	转向活塞杆.SLDPRT	64.60K
140	转向缸筒.SLDPRT	141.80K
141	转向油缸四方）.SLDASM	156.79K
142	转向活塞.SLDPRT	83.94K
143	转向活塞导向.SLDPRT	113.51K
144	转向活塞杆.SLDPRT	64.23K
145	转向缸筒.SLDPRT	130.29K
146	铰链销.SLDPRT	65.55K
147	铰链（下1）.SLDPRT	66.63K
148	铰链（下2）.SLDPRT	72.43K
149	铰链（右）.SLDASM	64.02K
150	铰链（左）.SLDASM	71.04K
151	M10X1.5X115.SLDPRT	613.50K
152	中部总装配.SLDASM	2.82M
153	卡管.SLDPRT	240.50K
154	坑洞压板.SLDPRT	119.86K
155	安全卡管.SLDPRT	90.95K
156	安全卡管一半.SLDPRT	152.50K
157	安全装置.SLDPRT	156.37K
158	安全装置支架1.SLDPRT	103.50K
159	安全装置支架2.SLDPRT	42.96K
160	尼龙套.SLDPRT	57.53K
161	油缸阀块罩.SLDPRT	448.00K
162	滑块销上）.SLDPRT	95.37K
163	滑块销（下）.SLDPRT	80.28K
164	滑块（上）.SLDPRT	82.90K
165	滑块（下）.SLDPRT	62.50K
166	过线板1.SLDPRT	595.00K
167	过线板2.SLDPRT	150.70K
168	铜套.SLDPRT	70.15K
169	限位装置.SLDPRT	276.50K
170	M10X1.5X115.SLDPRT	229.39K
171	垫圈.SLDPRT	64.55K
172	垫圈10.SLDPRT	185.00K
173	螺栓M10x85.SLDPRT	591.50K
174	螺母M10.SLDPRT	368.00K
175	轴用弹性挡圈φ38.SLDPRT	303.00K
176	锁紧销.SLDPRT	120.90K
177	导向.SLDPRT	100.42K
178	油缸.SLDASM	1.78M
179	油缸2.SLDASM	1.60M
180	油缸活塞杆.SLDPRT	372.59K
181	活塞.SLDPRT	682.18K
182	缸筒.SLDPRT	463.70K
183	缸筒盖.SLDPRT	720.23K
184	臂（内1层）.SLDPRT	500.89K
185	臂（内2层）.SLDPRT	166.95K
186	臂（内3层）.SLDPRT	404.26K
187	臂（内4层）.SLDPRT	335.50K
188	臂（内6层）.SLDPRT	191.55K
189	臂（外1层）.SLDPRT	255.27K
190	臂（外2层）.SLDPRT	214.87K
191	臂（外3层）.SLDPRT	216.92K
192	臂（外4层）.SLDPRT	227.72K
193	轴150.SLDPRT	82.04K
194	轴220.SLDPRT	85.34K
195	轴230.SLDPRT	76.77K
196	轴240.SLDPRT	75.02K
197	轴660.SLDPRT	75.17K
