倍速链顶升横移机构
（ID:3040080）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0BYJEDE_G}W[4DDYAI{_S.png | 16.37K |
| 2 | 86EA]8PFYH682RMXD_H.png | 15.04K |
| 3 | ANAJW``WHTO7TQC6JQ.png | 96.65K |
| 4 | ATJ74LF321GYZE3LNTZR.png | 16.05K |
| 5 | PTS2顶升横移-双位置.SLDASM | 16.71M |
| 6 | PTS2顶升横移-双位置.STEP | 10.30M |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：3040080
图纸格式：sldasm,step
文件大小：18.67M
所需金币：30
上传时间：2026-03-09 16:44:17
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2016
标签
图纸简介

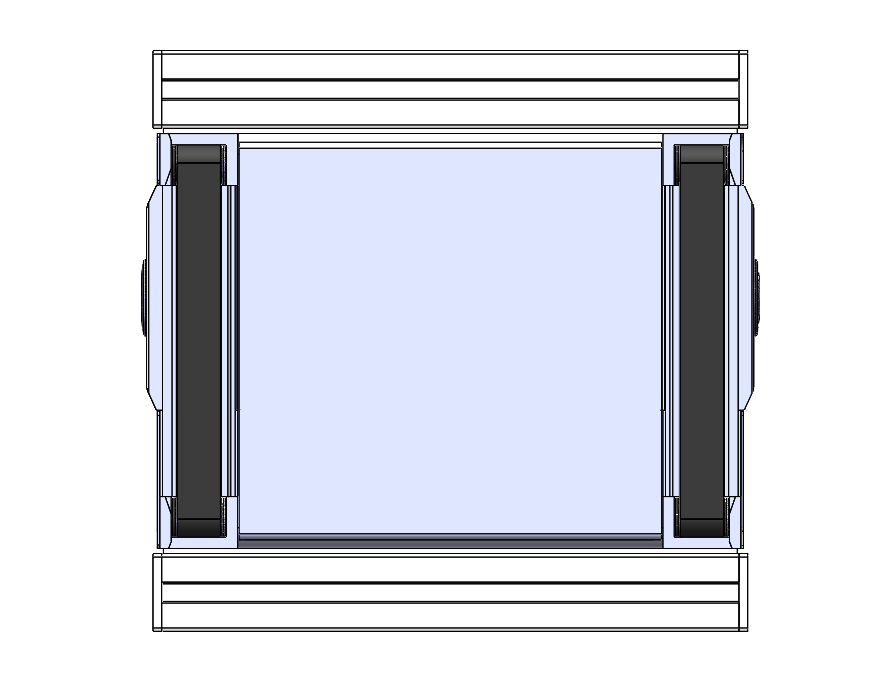

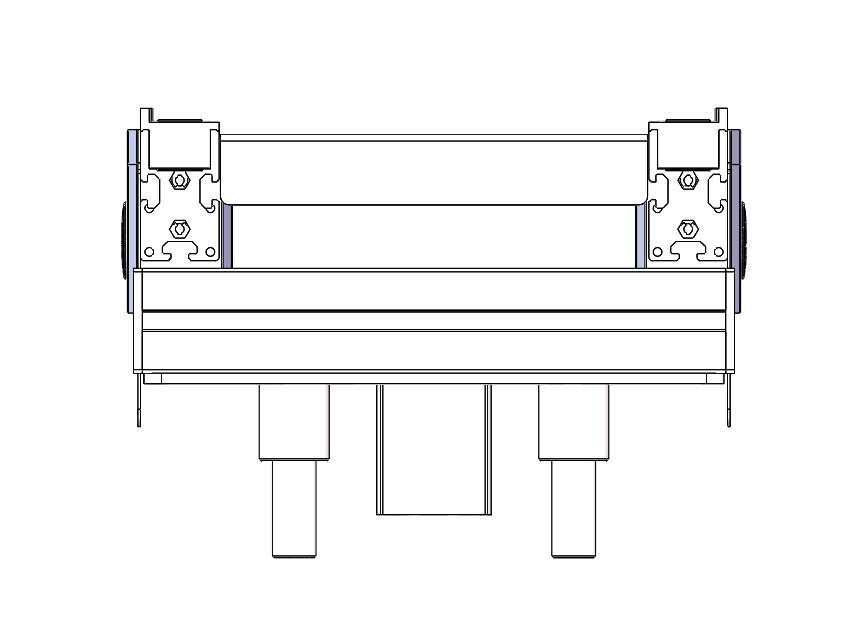

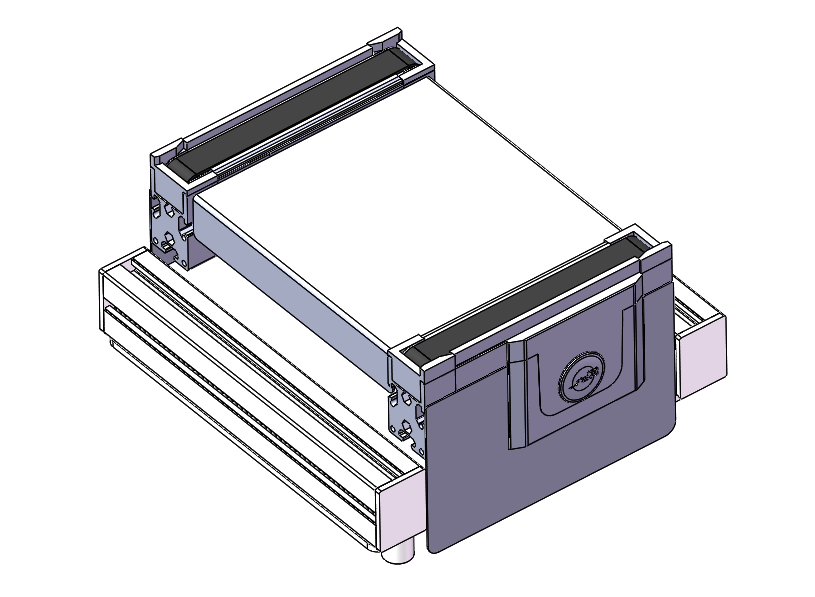

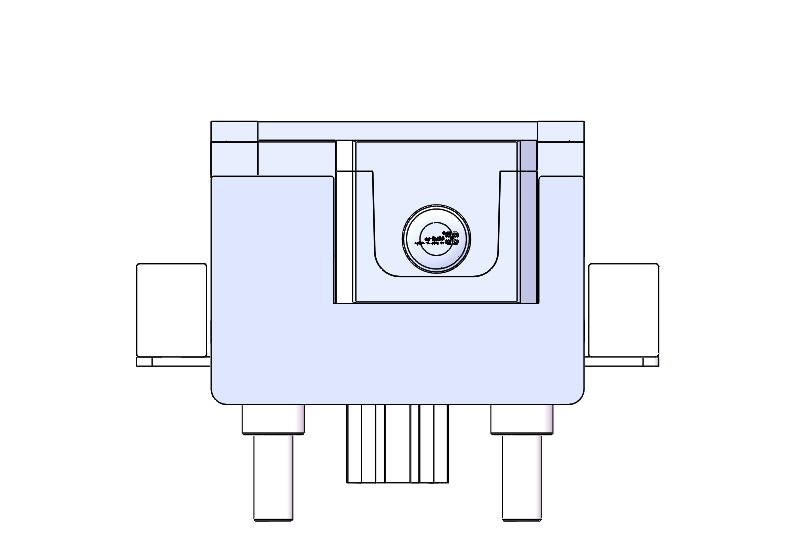

设备整体为线体顶升横移机构，整体6061铝板及铝型材搭建加工而成，整体有一个小型的线体机构，主要实现载具的直角转弯功能，小皮带线在转动，利用气缸进行顶升，实现载具的横向变动。其中有step格式，也有SOLIDWORKS 2018格式，含参数特征，可以修改。欢迎下载学习或者参考。
