气缸夹取下料机械手（ID:3040292）

查找相似图纸

设备部件 / 液压气动元件 / 气缸夹取下料机械手

©原创

平面图

3D视图

文件列表

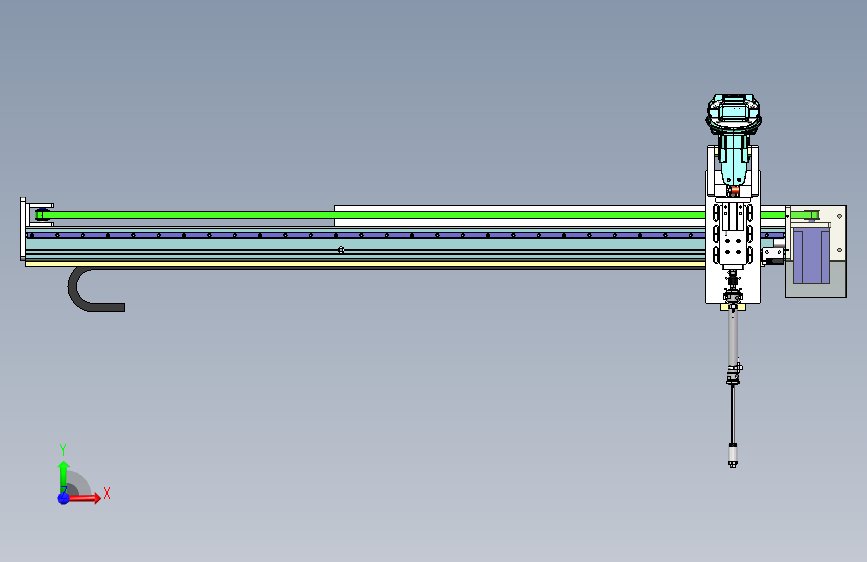

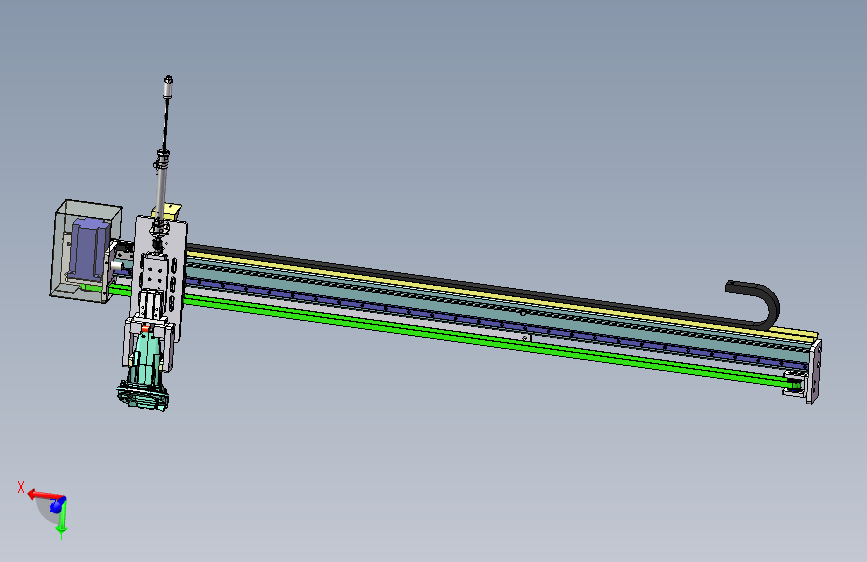

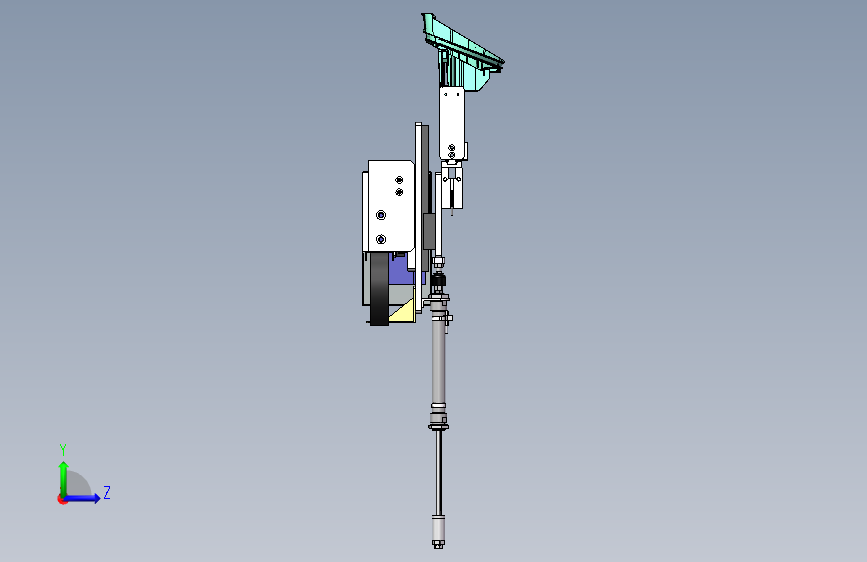

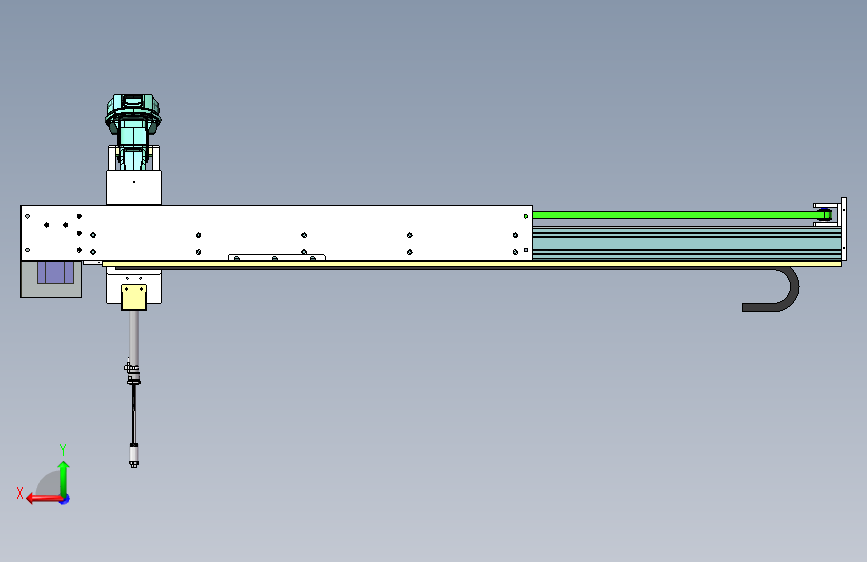

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

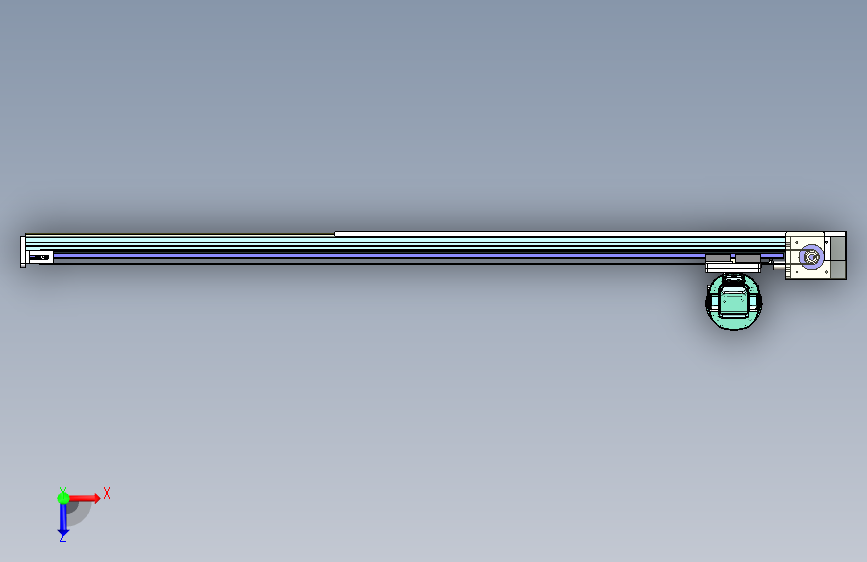

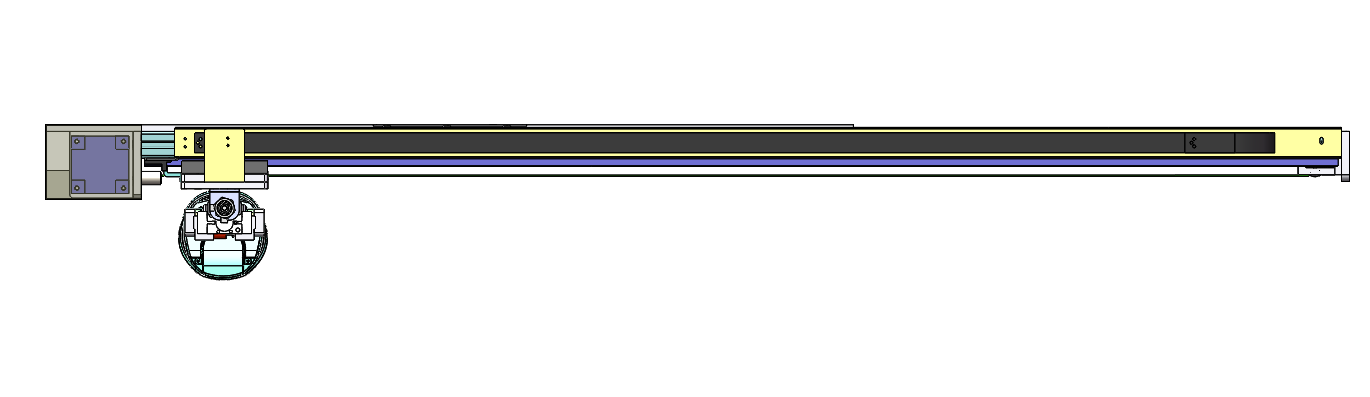

1	上视图.png	22.34K
2	下料-下料手组合图.STEP	42.84M

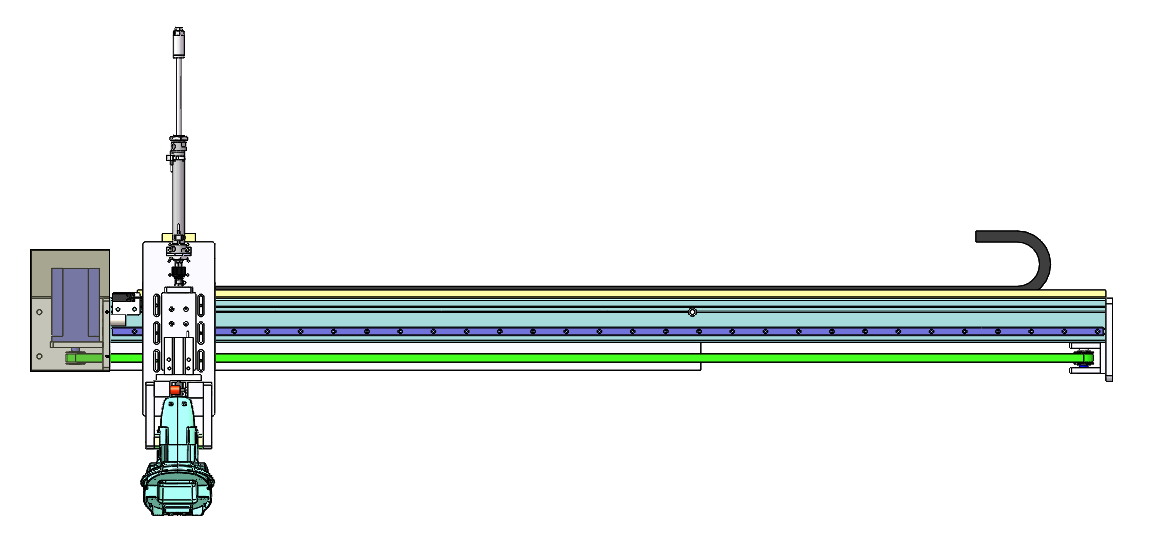

3	前视图.png	36.67K

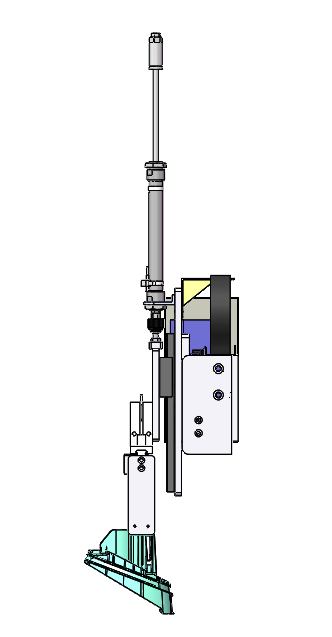

4	右视图.png	21.84K

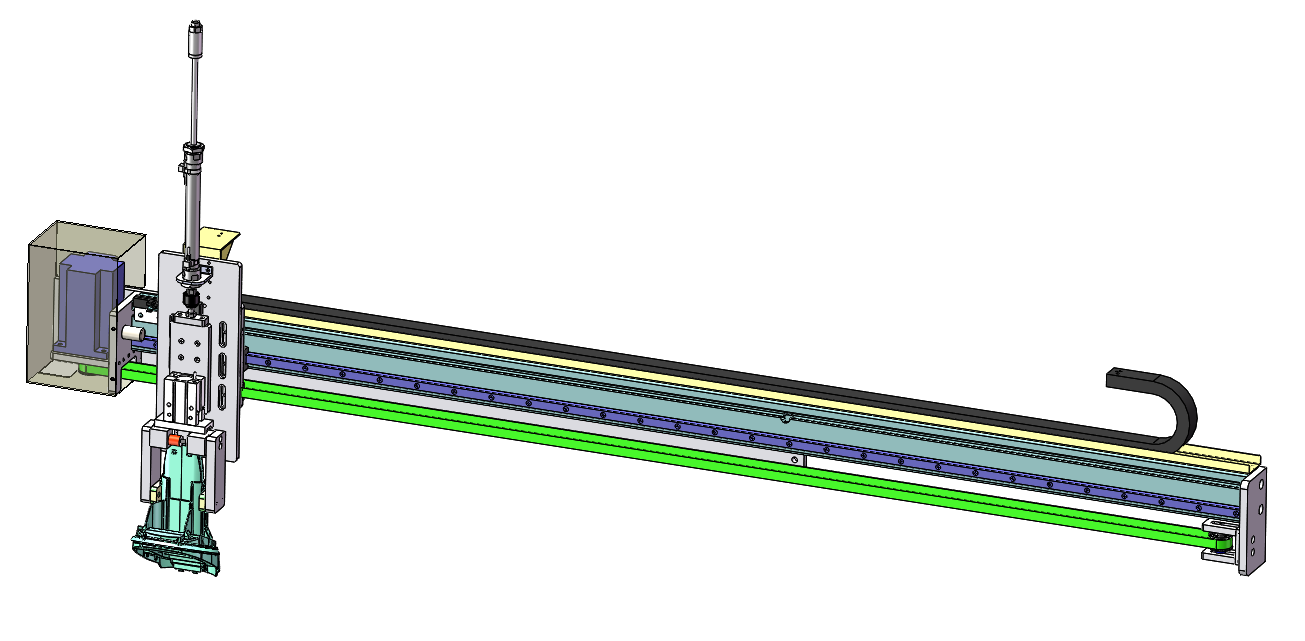

5	轴侧图.png	115.16K
6	08171837坦克链11--502-副本.SLDPRT	73.52K
7	0817TC86-85竖鸣轴径14.SLDPRT	96.44K
8	0817下料滑块EGH15CA.SLDPRT	85.69K
9	0817下料滑轨EGH15.SLDPRT	129.87K
10	20MAJLB12530A-Nut.sldprt	117.58K
11	20MAJLB12530Rod.sldprt	77.32K
12	20MAJLB125Body.sldprt	171.11K
13	20MAJNut.sldprt	86.90K
14	20MANut.sldprt	91.63K
15	20MANut1.sldprt	86.60K
16	2957a_2-dirty-tank_asm2.0.SLDASM	7.26M
17	2957P-COVER-PLATE-DIRTY-TANK.sldprt	2.30M
18	2957P-GASKET-FLOAT.sldprt	46.25K
19	2957P-LATCH-BRACKET.sldprt	589.38K
20	2957P-LATCH-BUTTON.sldprt	858.01K
21	2957P-SEAL-DIRTY-TANK-COVER.sldprt	64.16K
22	2957P-SPRING-LATCH-BUTTON.sldprt	684.84K
23	2957P_2-BRACKET-FLOAT.sldprt	2.30M
24	2957P_2-COVER-DIRTY-TANK.sldprt	6.32M
25	2957P_2-FLOAT.sldprt	1.91M
26	CS1-M-S20.sldprt	105.88K
27	EG15滑块--取料158.SLDPRT	83.92K
28	EG15滑轨--取料158.SLDPRT	77.67K
29	F-M8X125F.SLDPRT	139.58K
30	FL6900ZZ--502.SLDPRT	167.71K
31	HFKL25_CL_.SLDASM	99.26K
32	HFZ20CL.sldasm	141.20K
33	HFZ20CL_body.sldprt	251.05K
34	HFZ20CL_fl.sldprt	79.69K
35	HFZ20CL_fr.sldprt	80.49K
36	HFZ32_CL__DMSG-1_.SLDASM	146.24K
37	HTPA20S5M150-A-N14.SLDASM	177.27K
38	MAJ20x125-30SLB0300DMSG-2.sldasm	234.24K
39	Y轴光电开关-674.SLDPRT	80.82K
40	_25CL_finger.sldprt	57.29K
41	_DMSG_GN.sldprt	77.08K
42	_HFKL25_body.sldprt	127.57K
43	_HFZ32CL_body.sldprt	71.71K
44	_HFZ32CL_fl.sldprt	36.05K
45	_HFZ32CL_fr.sldprt	36.06K
46	_HTPA20S5M150-A-N14_b.sldprt	251.98K
47	_SET-SCREW5-4.sldprt	61.69K
48	下料-20-020.SLDPRT	357.56K
49	下料-21-000.SLDASM	331.30K
50	下料-22-000.SLDASM	7.52M
51	下料-B-0360.SLDPRT	124.02K
52	下料-B-0370.SLDPRT	142.51K
53	下料-B-0380.SLDPRT	99.65K
54	下料-B-0390.SLDPRT	103.87K
55	下料-L-0010.SLDPRT	78.22K
56	下料-L-0030.SLDPRT	97.75K
57	下料-L-0040.SLDPRT	88.09K
58	下料-L-0050-HTPA20S5M150装轴承.SLDPRT	559.56K
59	下料-L-0060.SLDPRT	78.79K
60	下料-L-0070.SLDPRT	102.55K
61	下料-L-0080.SLDPRT	85.73K
62	下料-WL-0120.SLDPRT	170.64K
63	下料-WL-0130.SLDPRT	104.38K
64	下料-WL-0170.SLDPRT	108.00K
65	下料-WL-0210.SLDPRT	88.84K
66	下料-WL-0220.SLDPRT	90.99K
67	下料-WL-0240.SLDPRT	99.74K
68	下料-WL-0250.SLDPRT	163.76K
69	下料-WL-0260.SLDPRT	137.33K
70	下料-WL-0270.SLDPRT	197.34K
71	下料-WL-0280.SLDPRT	111.70K
72	下料-WL-0290.SLDPRT	208.63K
73	下料-WL-0300.SLDPRT	110.42K
74	下料-下料手组合图.SLDASM	8.33M
75	挡点螺丝.SLDPRT	72.67K
76	测温枪下料.SLDASM	7.40M
77	组合齿板5M宽15.SLDPRT	250.67K

此图纸下载需要30金币

立即下载

发布者

安静的小石头

创作: 497

粉丝: 0

加入时间：2025-11-07

私信

关注

模型信息

图纸ID：3040292

图纸格式：step,sldprt,sldasm

文件大小：63.54M

所需金币：30

上传时间：2026-03-09 16:24:00

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

图纸简介

巧妙非标横移模组，机构采用皮带移动结构，正常皮带机构多为同步带轮和滑轨组合，以上成本教高，该模型非常巧妙的利用非标的制作驱动轮来替代同步带轮，同样滑轨也利用机械上制作，利用圆棒和非标组件来组成移动滑轨结构。以上机构非常的巧妙，是不多见的模型组件。文件为SolidWorks18，step格式，欢迎大家下载，谢谢！
