弹夹上料仓2（ID:3041710）

查找相似图纸

机械设备 / 非标机械 / 弹夹上料仓2

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17724576857116.rar	3.95M

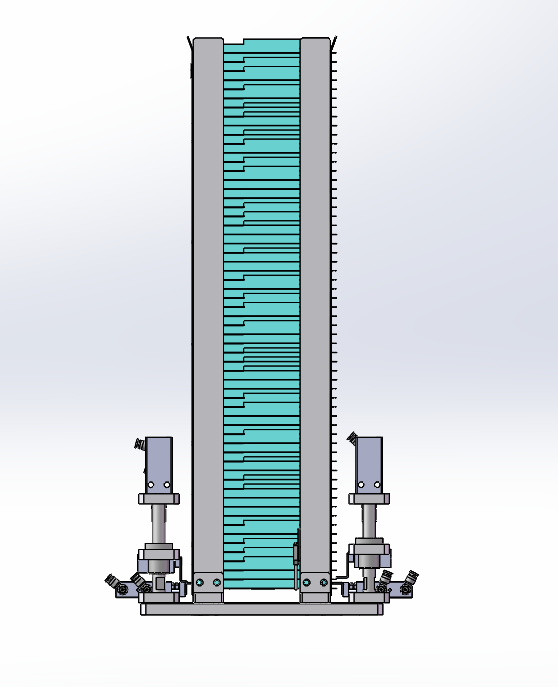

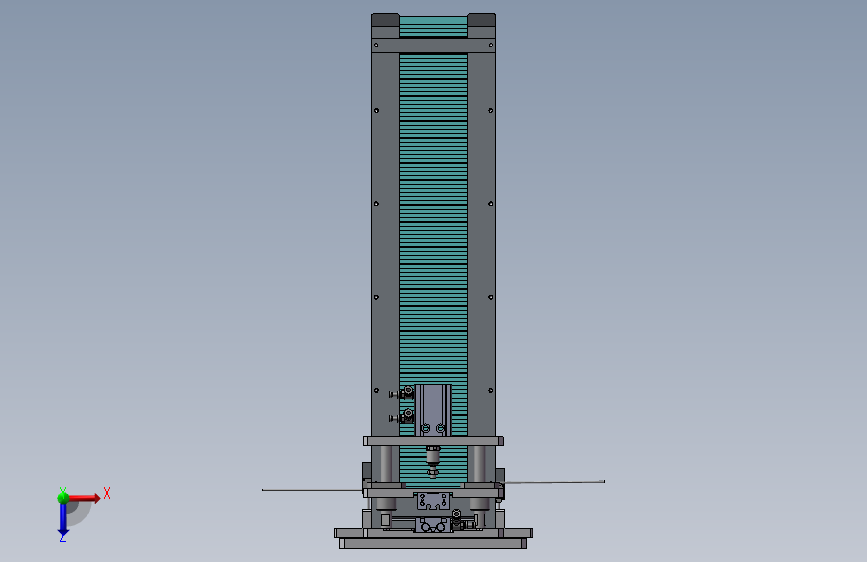

2	上视图.png	84.14K

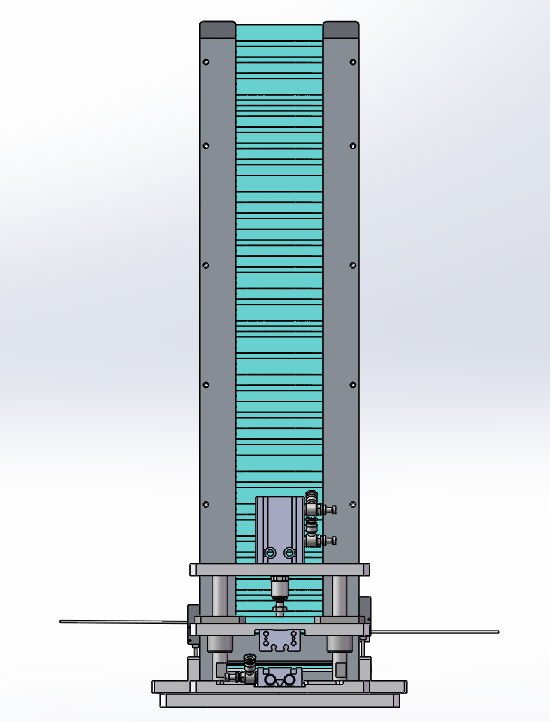

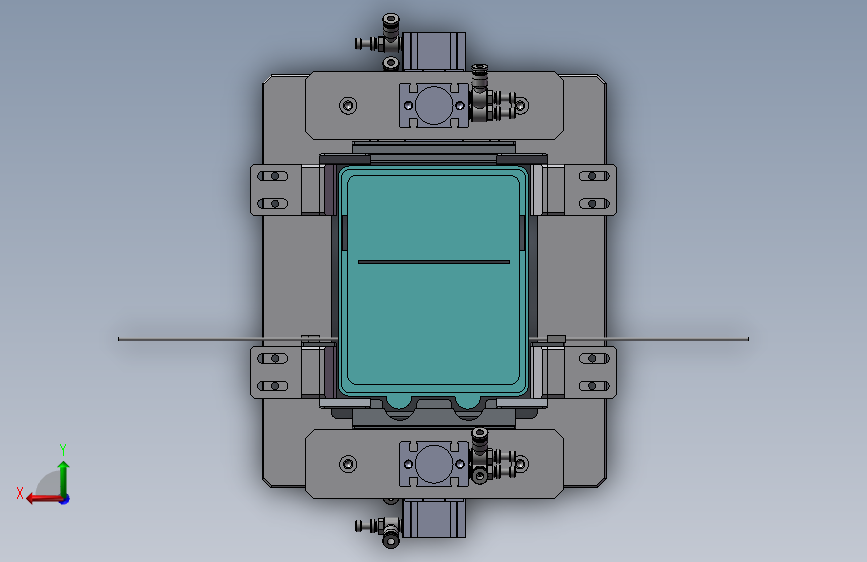

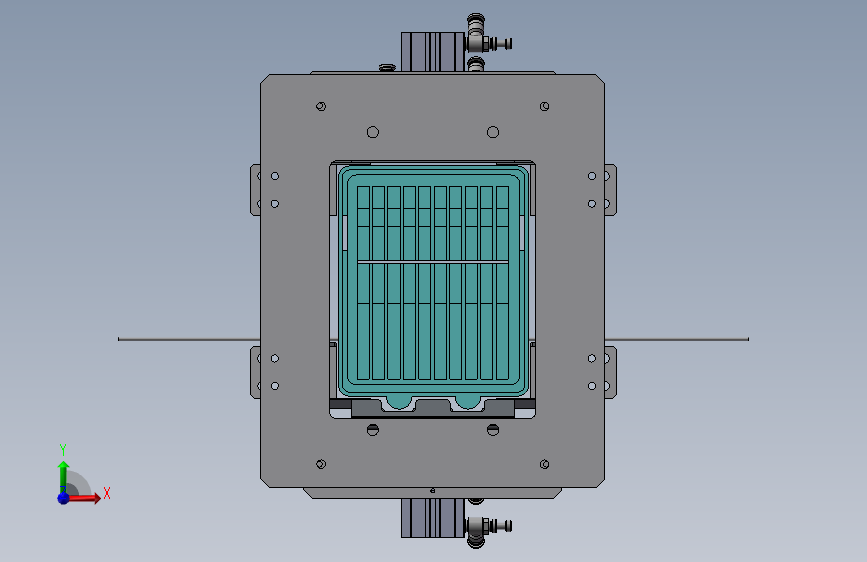

3	前视图.png	51.42K

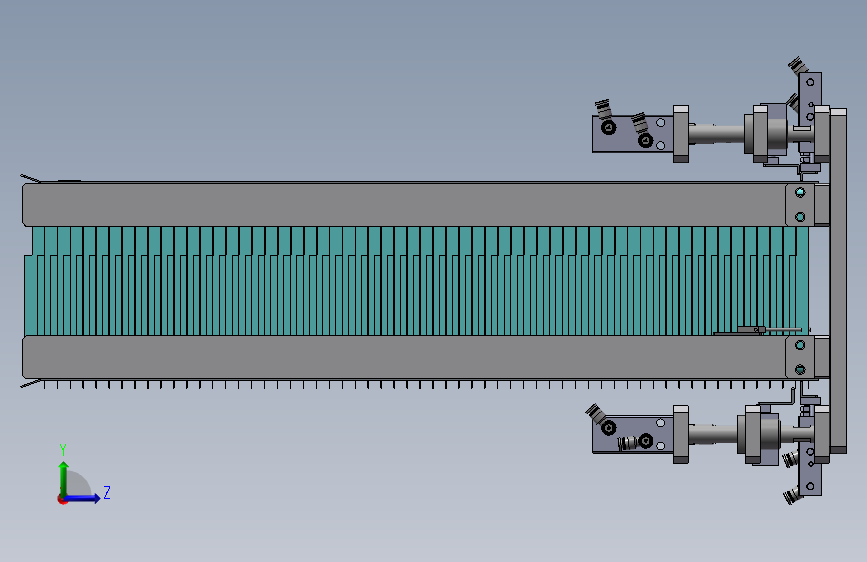

4	右视图.png	53.98K
5	弹夹上料仓机构.STEP	4.32M

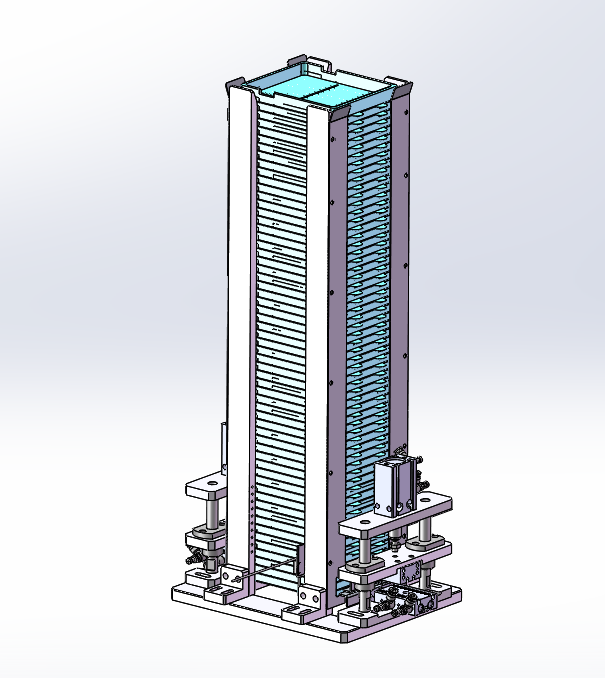

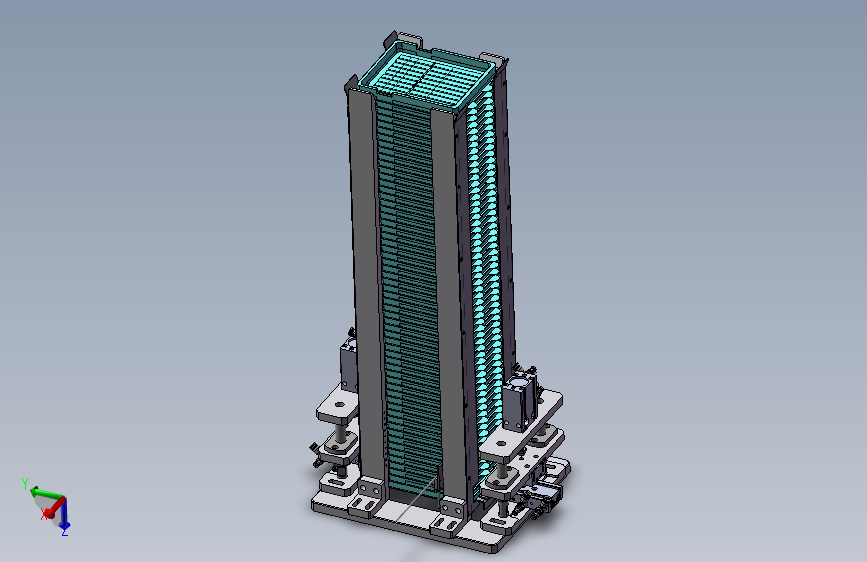

6	轴侧图.png	105.71K
7	e-llhfcm12.sldprt	86.48K
8	ex-13eb-受光附件.sldprt	53.97K
9	ex-13eb.sldprt	60.04K
10	f-m6x100f.sldprt	191.41K
11	md20x10s.sldprt	264.42K
12	psl4m5a.sldprt	198.20K
13	tcm10x10s.sldprt	148.62K
14	tr6x5s.sldprt	252.44K
15	弹夹上料仓-001a.SLDPRT	84.36K
16	弹夹上料仓-002a.SLDPRT	63.31K
17	弹夹上料仓-003a.SLDPRT	60.72K
18	弹夹上料仓-004a.SLDPRT	51.09K
19	弹夹上料仓-005a.SLDPRT	57.25K
20	弹夹上料仓-006a.SLDPRT	57.61K
21	弹夹上料仓-007a.SLDPRT	65.24K
22	弹夹上料仓-008a.SLDPRT	62.48K
23	弹夹上料仓-010a.SLDPRT	79.87K
24	弹夹上料仓-011a.SLDPRT	66.26K
25	弹夹上料仓-012a.SLDPRT	51.31K
26	弹夹上料仓-013a.SLDPRT	67.11K
27	弹夹上料仓-014a.SLDPRT	81.74K
28	弹夹上料仓-015a.SLDPRT	64.85K
29	弹夹上料仓-016a.SLDPRT	61.78K
30	弹夹上料仓-017a.SLDPRT	62.51K
31	弹夹上料仓-018a.SLDPRT	46.93K
32	弹夹上料仓机构.SLDASM	770.48K
33	料盒.sldprt	160.07K

此图纸下载需要30金币

立即下载

发布者

安静的小石头

创作: 444

粉丝: 0

加入时间：2025-11-07

私信

关注

模型信息

图纸ID：3041710

图纸格式：step,sldprt,sldasm

文件大小：4.05M

所需金币：30

上传时间：2026-03-09 16:20:35

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

标签

图纸简介

一种高精度三工位料盘料仓机构，一个上料盘工位，一个下料盘工位，另一个工位进行上下物料工位，实现不停机上下料，采用步进皮带线实现料盘周转，上下物料工位采用顶升定位机构，精准的定位料盘，从而到达所需要的位置定位精度，此机构放心使用，至少有10非标设备已稳定使用，只要根据实际使用的料盘进行机构调整就行。文件为SolidWorks18，也有step格式，欢迎大家下载，谢谢！
