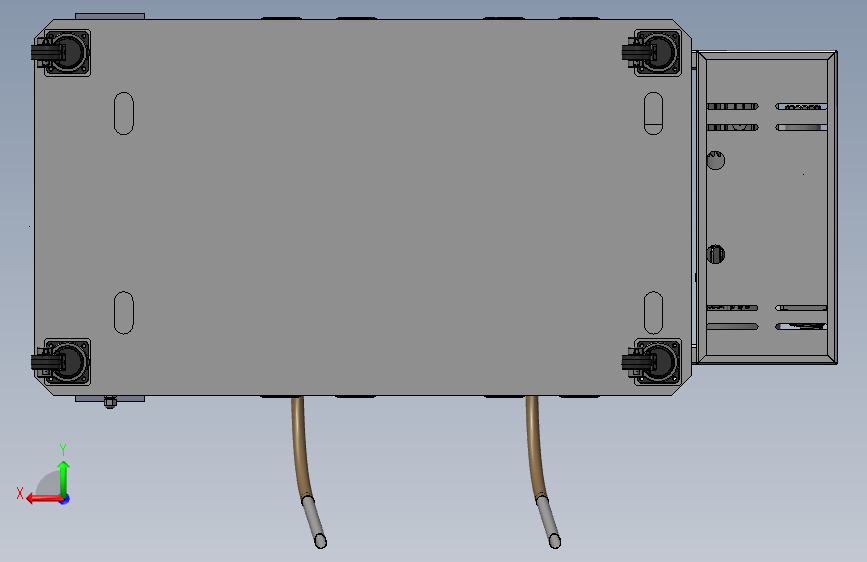

M230623-002 点胶机备料单元
（ID:3042526）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | M230623-002点胶机备料单元.STEP | 173.84M |

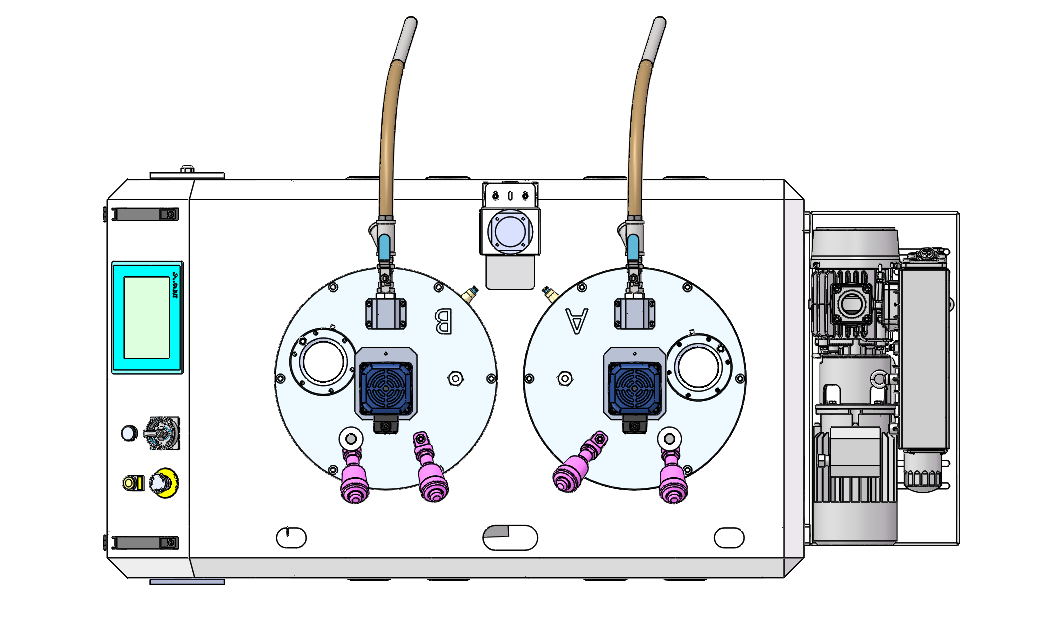

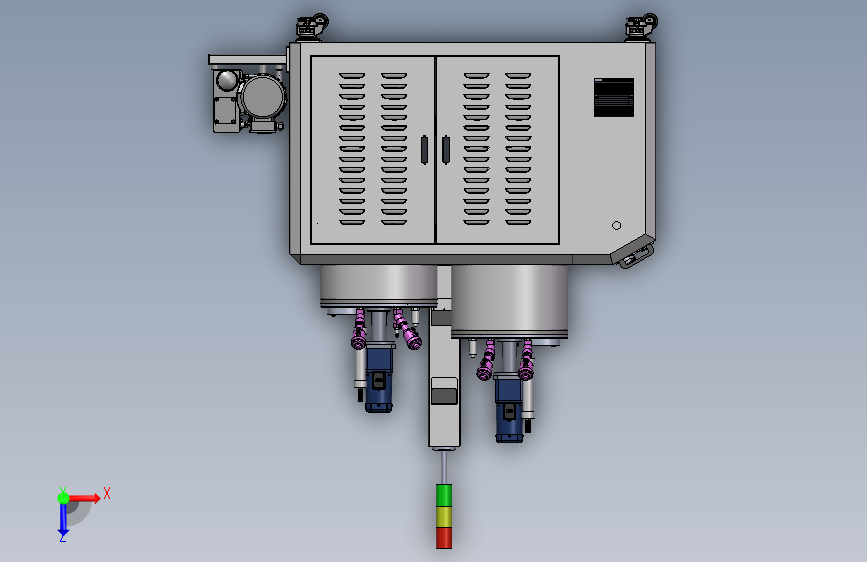

| 2 | 上视图.png | 111.64K |

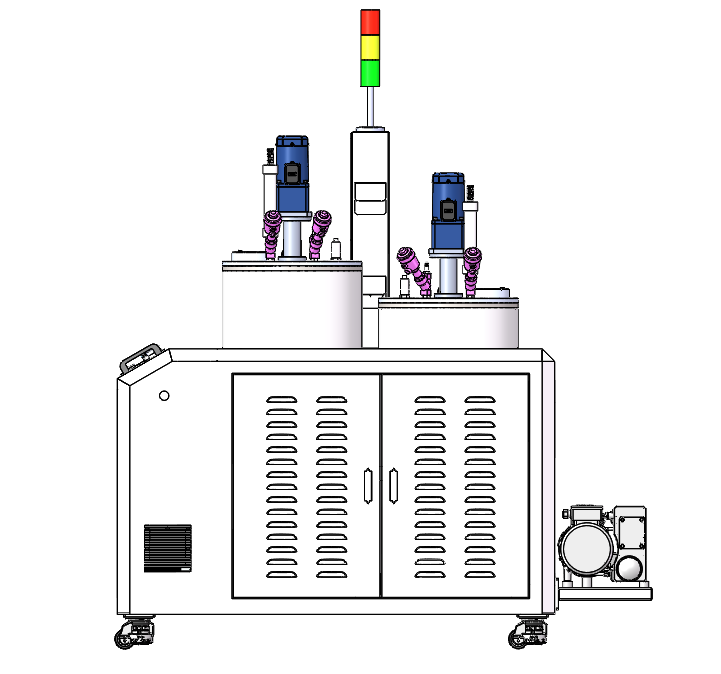

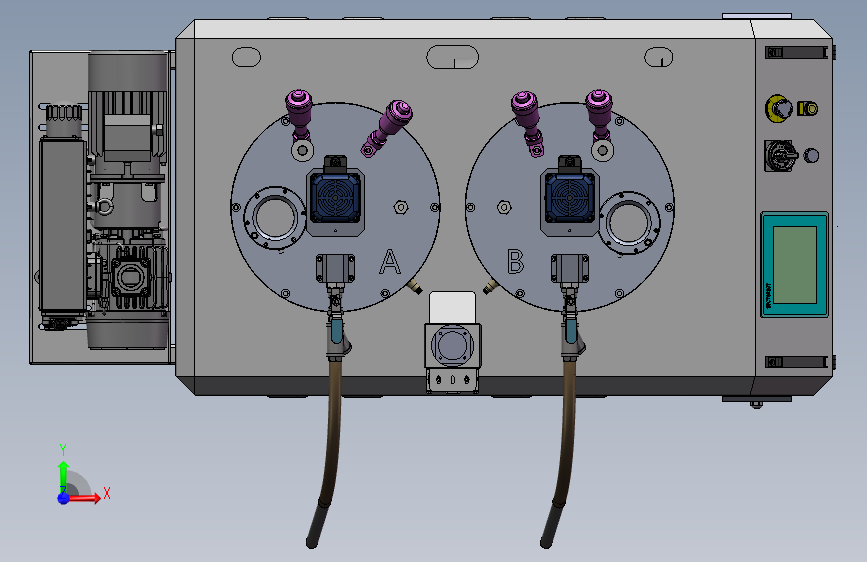

| 3 | 前视图.png | 52.19K |

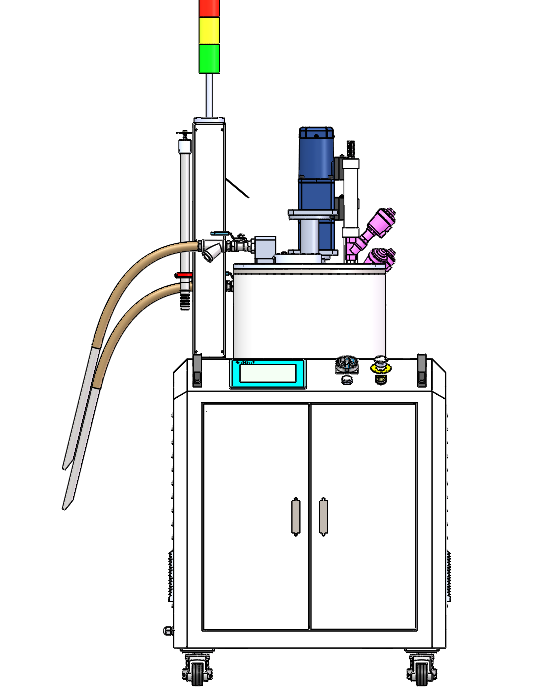

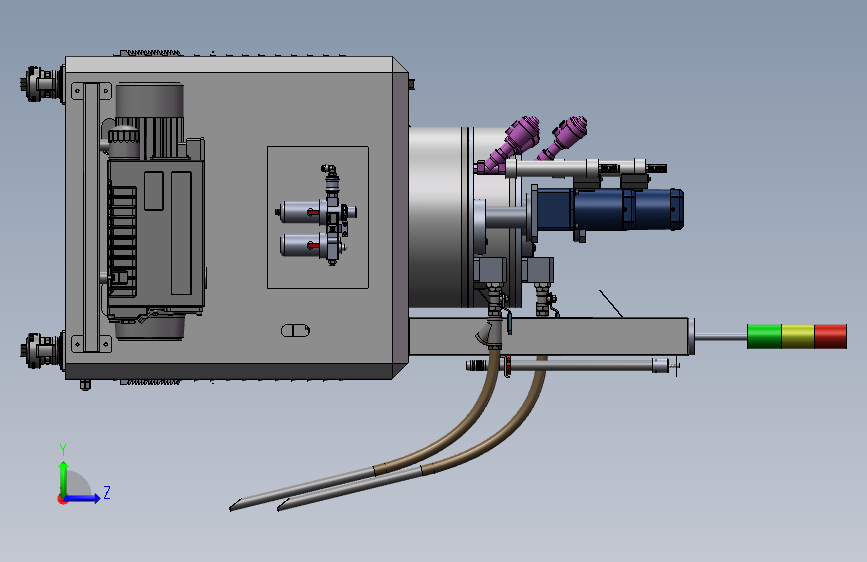

| 4 | 左视图.png | 46.58K |

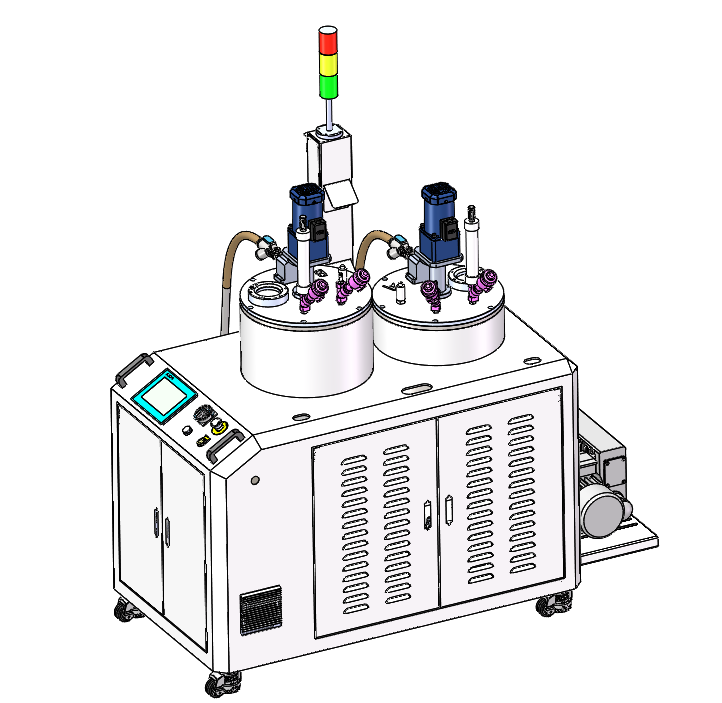

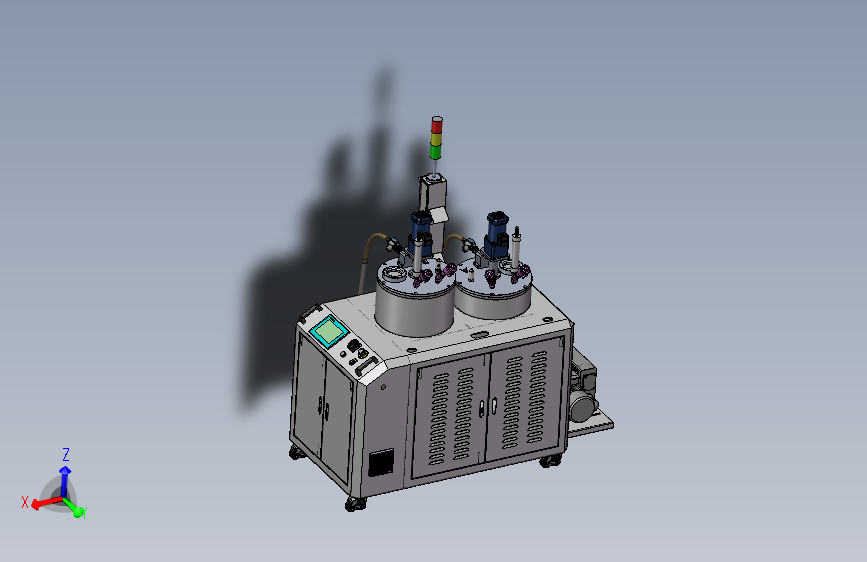

| 5 | 轴侧图.png | 104.57K |
| 6 | 40L料筒.sldasm | 773.98K |
| 7 | 40L电机搅拌.sldasm | 2.72M |
| 8 | 60L料筒组合.sldasm | 767.73K |
| 9 | 60L电机搅拌.sldasm | 2.72M |
| 10 | 7寸触摸屏TPC7072GT-GIXMCGS.sldprt | 330.92K |
| 11 | B搅拌组件.sldasm | 1.39M |
| 12 | G3-4不锈钢球阀.sldasm | 127.66K |
| 13 | HOSN93.sldprt | 28.30K |
| 14 | M230623-002-01-001焊接机架-B.sldprt | 298.91K |
| 15 | M230623-002-01-002布线板-B.sldprt | 143.41K |
| 16 | M230623-002-01-004两侧门-B.sldprt | 1.88M |
| 17 | M230623-002-01-005前侧门-B.sldprt | 196.48K |
| 18 | M230623-002-01-006前侧门-B.sldprt | 187.06K |
| 19 | M230623-002-01-007配电盘-B.sldprt | 34.37K |
| 20 | M230623-002-01-008真空泵固定板-B.sldprt | 85.46K |
| 21 | M230623-002-01-009两侧门-B.sldprt | 1.88M |
| 22 | M230623-002-01-01两侧门.sldasm | 1.49M |
| 23 | M230623-002-01-02两侧门.sldasm | 1.44M |
| 24 | M230623-002-01-03前门.sldasm | 1.05M |
| 25 | M230623-002-01-04前门.sldasm | 1.01M |
| 26 | M230623-002-01机架.sldasm | 26.63M |
| 27 | M230623-002-02-001入料座-J.sldprt | 30.86K |
| 28 | M230623-002-02-002支架-B.sldprt | 28.26K |
| 29 | M230623-002-02-003桶盖-J.sldprt | 47.39K |
| 30 | M230623-002-02-004搅拌电机连接柱-J.sldprt | 30.39K |
| 31 | M230623-002-02-005电机固定板-J.sldprt | 26.50K |
| 32 | M230623-002-02-006KF接头-J.sldprt | 26.40K |
| 33 | M230623-002-02-00740L料筒-J.sldprt | 37.35K |
| 34 | M230623-002-02-008引流板-B.sldprt | 29.64K |
| 35 | M230623-002-02-009玻璃压板-J.sldprt | 38.66K |
| 36 | M230623-002-02-010视窗玻璃-Y.sldprt | 21.58K |
| 37 | M230623-002-0240L搅拌料筒组合.sldasm | 3.42M |
| 38 | M230623-002-03-00160L料筒-J.sldprt | 34.42K |
| 39 | M230623-002-03-002支架-B.sldprt | 28.50K |
| 40 | M230623-002-03-003桶盖-J.sldprt | 58.54K |
| 41 | M230623-002-03-022玻璃压板-J.sldprt | 39.86K |
| 42 | M230623-002-0360L搅拌料筒组合.sldasm | 3.41M |
| 43 | M230623-002-04-001盖板-B.sldprt | 22.52K |
| 44 | M230623-002-04-002料管盖板-J.sldprt | 20.97K |
| 45 | M230623-002-04-003料管固定板-B.sldprt | 33.85K |
| 46 | M230623-002-04-005支架-B.sldprt | 109.33K |
| 47 | M230623-002-04料管架.sldasm | 1.34M |
| 48 | M230623-002点胶机备料单元.SLDASM | 32.72M |
| 49 | M6-30（柱头）.sldprt | 24.67K |
| 50 | O型圈内径30线径4市购.sldprt | 19.06K |
| 51 | O型圈内径34线径1.5市购.sldprt | 24.05K |
| 52 | O型圈内径387线径4.5市购.sldprt | 18.56K |
| 53 | O型圈内径60线径3.5市购.sldprt | 19.69K |
| 54 | O型圈内径95线径2市购.sldprt | 18.45K |
| 55 | PA2000_B025P02_42-SBG12MS_FLUSH_2.1_压力变送器.sldprt | 1.11M |
| 56 | PAL02.sldprt | 86.82K |
| 57 | PVC钢丝软管_-1.5M-F.sldasm | 125.47K |
| 58 | SGPNR10A_338.3-8.3直通.sldprt | 28.20K |
| 59 | Solid1-18.sldprt | 21.78K |
| 60 | Solid1-22.sldprt | 24.36K |
| 61 | Solid1-5.sldprt | 71.43K |
| 62 | Solid1-6.sldprt | 29.59K |
| 63 | STUNPS68_1寸-4.3.sldprt | 29.79K |
| 64 | WCP内六角塞头[WCP-1-4].sldprt | 23.05K |
| 65 | 三联件BFC3000N亚德客.sldprt | 140.86K |
| 66 | 三联件组件.sldasm | 772.39K |
| 67 | 三色灯MR6_02B.sldprt | 30.70K |
| 68 | 减速电机100YS200GV22减速箱100GF30H精研.sldprt | 1.10M |
| 69 | 加热毯长1175宽2501500WAC220V市购.sldprt | 20.61K |
| 70 | 回流组件.sldasm | 283.06K |
| 71 | 复位按钮-A.sldprt | 113.43K |
| 72 | 实体1-23-F.sldprt | 25.54K |
| 73 | 实体1-24-F.sldprt | 18.60K |
| 74 | 实体2-F.sldprt | 27.23K |
| 75 | 干燥剂管.sldprt | 19.94K |
| 76 | 弯管接头PL802亚德客.sldprt | 45.73K |
| 77 | 弹簧外径10-线径1-长度20市购.sldprt | 60.94K |
| 78 | 快插弯头接头PL1003亚德客.sldprt | 49.48K |
| 79 | 急停按钮.sldprt | 694.40K |
| 80 | 手动滑阀HSV10亚德客.sldprt | 44.44K |
| 81 | 拉手XAB12-L120怡合达.sldprt | 27.67K |
| 82 | 按钮开关_M12x0.75.sldprt | 28.10K |
| 83 | 插销LS406海坦.sldprt | 31.40K |
| 84 | 搅拌组件.sldasm | 1.40M |
| 85 | 数显压力表DPSN1B10030亚德客.sldprt | 53.54K |
| 86 | 桶盖组件.sldasm | 266.64K |
| 87 | 桶盖组件1.sldasm | 270.22K |
| 88 | 气动隔膜泵1.5寸英格索兰.sldprt | 28.05K |
| 89 | 气动隔膜泵1寸英格索兰.sldprt | 746.65K |
| 90 | 汇流板.sldasm | 398.10K |
| 91 | 汇流板100M6F.sldprt | 64.29K |
| 92 | 泄真空组件.sldasm | 323.02K |
| 93 | 法兰接头_4芯_M8.sldprt | 29.35K |
| 94 | 消音器BSL02亚德客.sldprt | 28.95K |
| 95 | 液位传感器DML50NDOMO.sldprt | 171.11K |
| 96 | 灯板.sldprt | 24.63K |
| 97 | 球阀BSCSF25A.sldprt | 90.04K |
| 98 | 电磁阀4V11006B亚德客.sldprt | 59.80K |
| 99 | 电缆密封套PG13.5.sldprt | 126.11K |
| 100 | 白色指示灯_黄.sldprt | 54.41K |
| 101 | 盲板P-100M-R2亚德客.sldprt | 19.97K |
| 102 | 真空泵ETR-SE040意塔尔.sldprt | 8.61M |
| 103 | 福马轮GD-80-F市购.sldprt | 1.87M |
| 104 | 管接头PC601亚德客.sldprt | 41.03K |
| 105 | 管接头PC801亚德客.sldprt | 39.34K |
| 106 | 管接头PC802亚德客.sldprt | 40.44K |
| 107 | 管接头PC803亚德客.sldprt | 45.59K |
| 108 | 管架固定.sldprt | 33.95K |
| 109 | 观察窗.sldasm | 205.55K |
| 110 | 观察窗2.sldasm | 204.84K |
| 111 | 角座阀2JS15010Q40G亚德客.sldprt | 72.89K |
| 112 | 调压阀AR20001亚德客.sldprt | 95.56K |
| 113 | 进料管.sldprt | 36.71K |
| 114 | 进料管组件.sldasm | 224.88K |
| 115 | 进料组件.sldasm | 263.52K |
| 116 | 通断开关.sldprt | 709.41K |
| 117 | 门锁AB302-1海坦.sldprt | 25.43K |
| 118 | 门锁AB302-2海坦.sldprt | 35.22K |
| 119 | 防尘罩风扇120.sldprt | 788.50K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：3042526
图纸格式：step,sldasm,sldprt
文件大小：144.94M
所需金币：30
上传时间：2026-03-09 16:14:16
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2018
标签
图纸简介
点胶机备料单元是点胶系统中的关键预处理设备，主要用于胶水储存、混合及真空处理，确保胶水在注入前达到均匀无泡状态。 一、核心功能与技术特性 真空环境处理 1，采用高真空技术（最大真空度可达-99kPa），有效隔绝空气与水汽，避免胶水因接触大气产生气泡或结晶 2，例如处理环氧树脂、硅胶等敏感材料时，需全程保持真空环境以确保胶水稳定性 胶水预处理能力 1，加热与搅拌：支持恒温加热与匀速搅拌，使胶水密度均匀，消除分层现象 2，粘度适配：部分型号（如G380TPC）可处理高粘度材料（50000-100000cps），适用于双组份胶混合
