威浦航空插头WS16-WS20-WS40

（ID:3048125）

改图/画图

交通运输 / 航空航天 / 威浦航空插头WS16-WS20-WS40

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

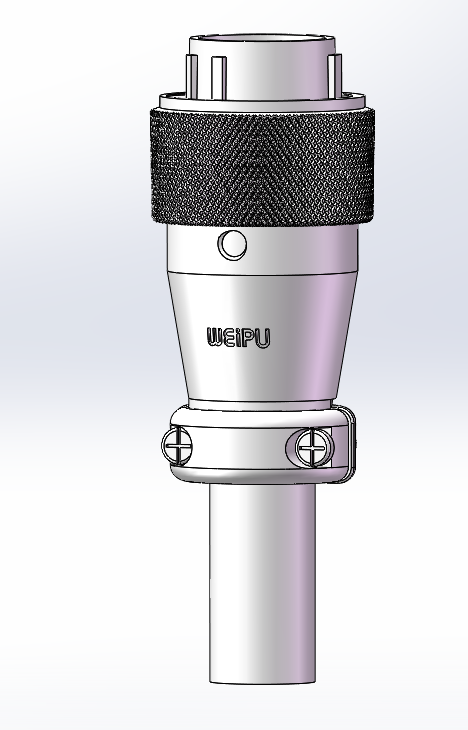

1	WS16.png	126.50K
2	WS20.png	118.90K
3	细节图.png	180.36K

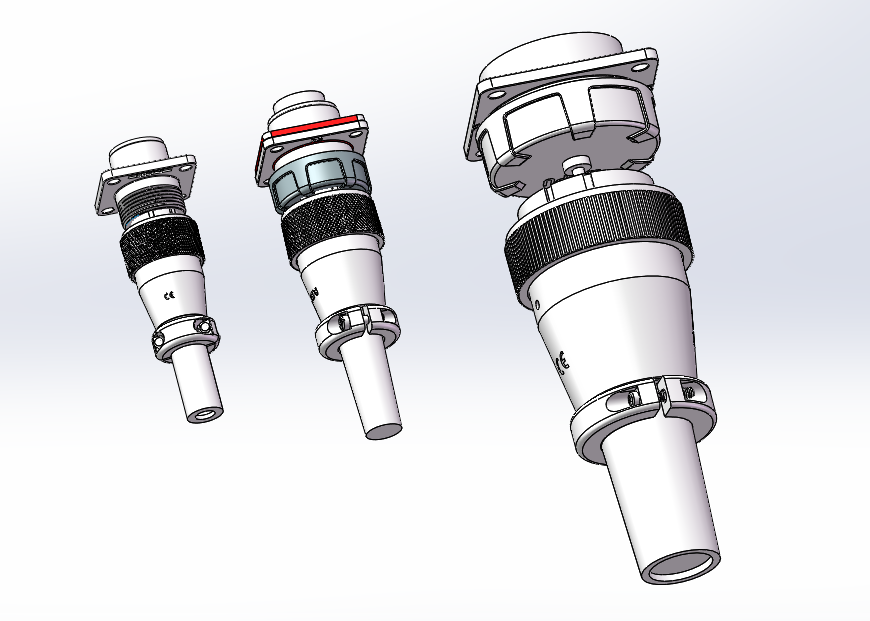

4	轴侧图1.png	192.51K
5	WS16-TQ.stp	51.74M
6	WS16-Z.stp	435.28K
7	WS20-TQ.stp	28.75M
8	WS20-Z.stp	1.40M
9	WS40-TQ.stp	2.90M
10	WS40-Z.stp	867.55K
11	WS16-TQ.SLDPRT	25.31M
12	WS16-Z.SLDPRT	539.30K
13	WS20-TQ.SLDPRT	13.94M
14	WS20-Z.SLDPRT	1.34M
15	WS40-TQ.SLDPRT	2.56M
16	WS40-Z.SLDPRT	1021.49K
17	威浦航空插头WS16-WS20-WS40装配体.SLDASM	9.85M

此图纸下载需要30金币

立即下载

发布者

安静的小石头

创作: 511

粉丝: 1

加入时间：2025-11-07

私信

关注

模型信息

图纸ID：3048125

图纸格式：stp,sldprt,sldasm

文件大小：74.93M

所需金币：30

上传时间：2026-03-09 16:12:38

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

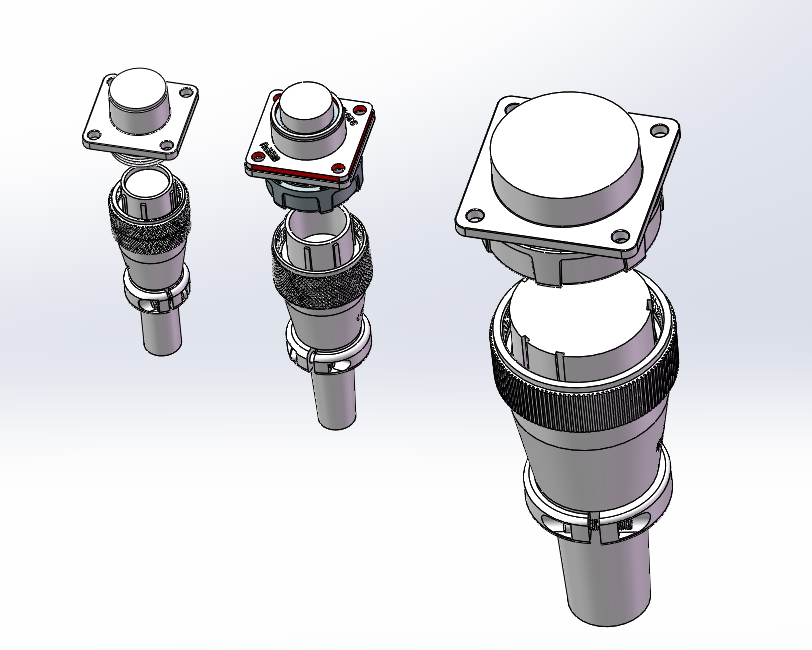

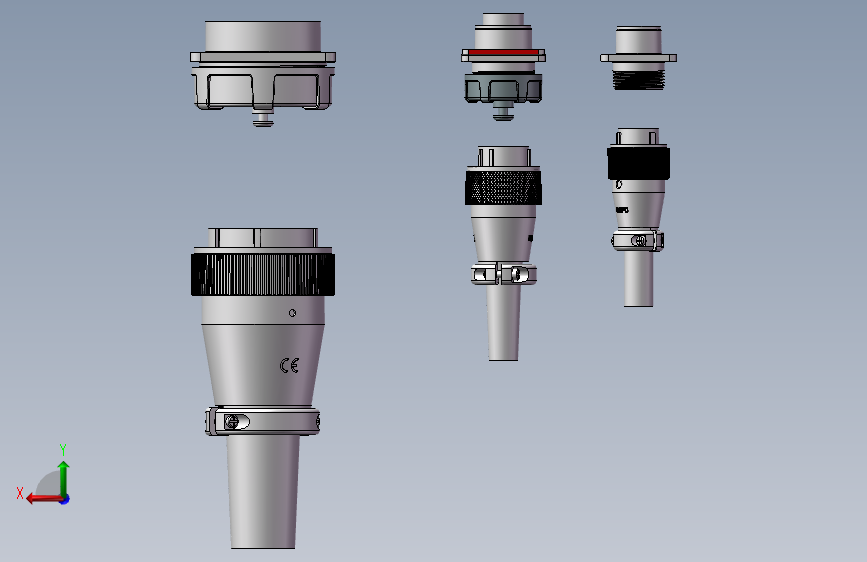

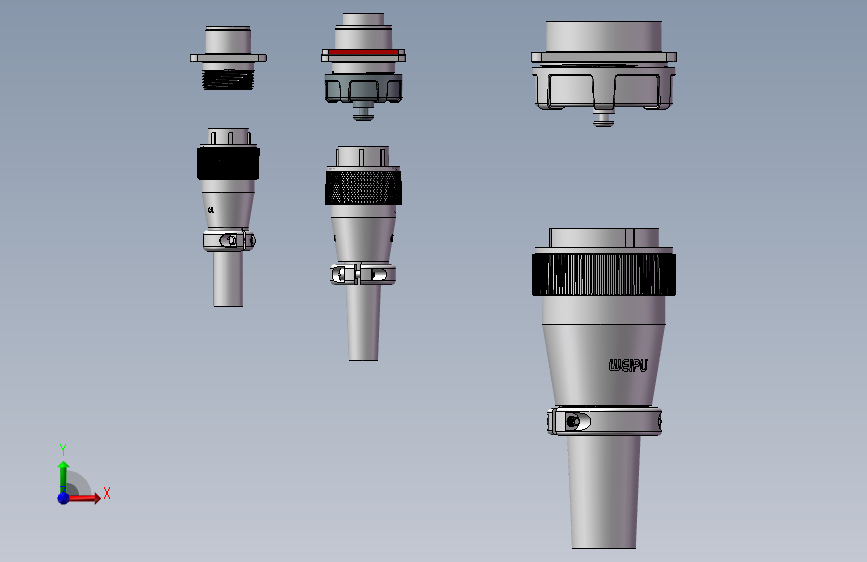

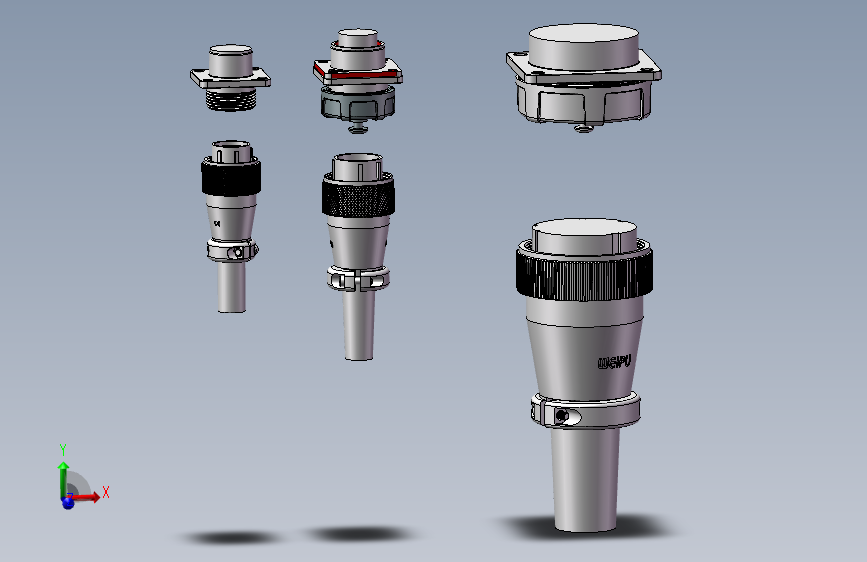

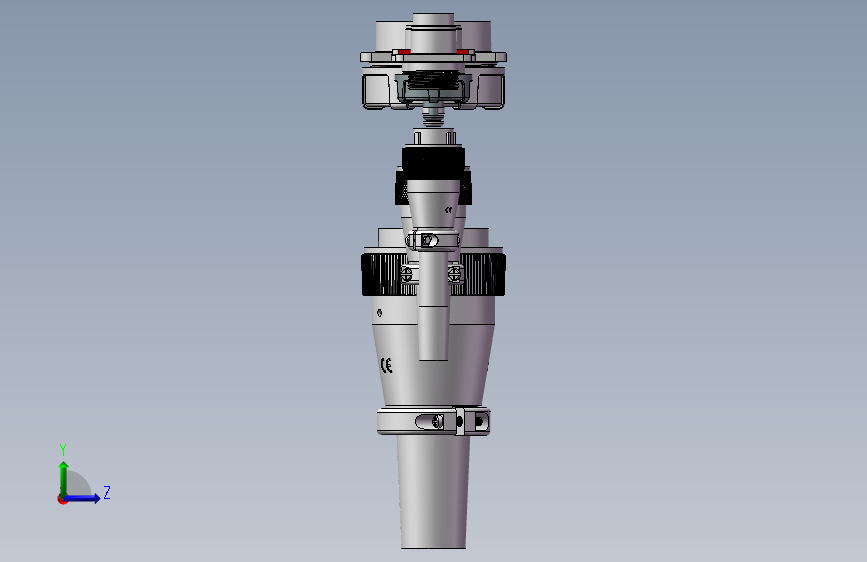

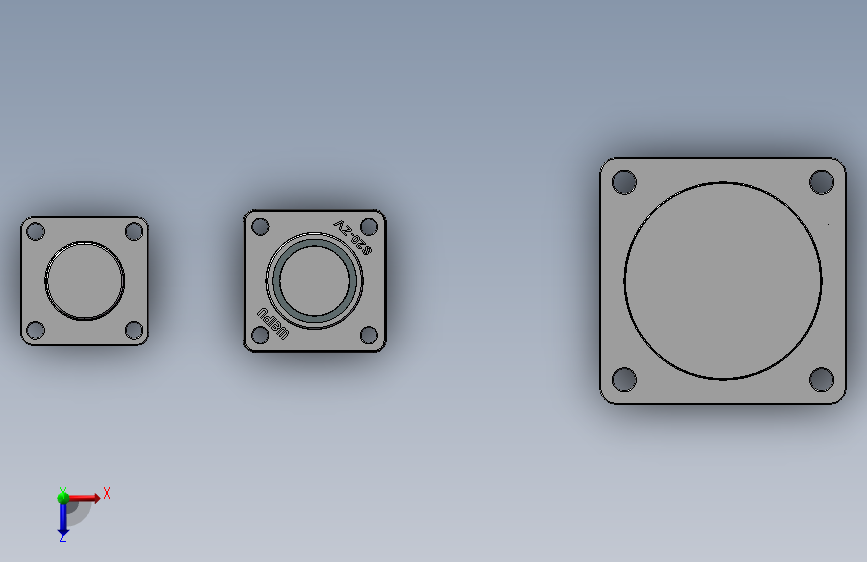

3D模型提供了4个尺寸的型号分别是WS16\WS20\WS40，模型中的型号是WS16-TQ，WS16-Z，WS20-TQ，WS20-Z，WS40-TQ，WS40-Z。该系列航空插头是威浦品牌型号，WS系列型号应用较广，所以采用实物手绘成该3D模型图提供给广大设计者，使用者也可以自行修改针脚数量，模型已经配置为可以单独显示方座或者全部显示，十分方便。
