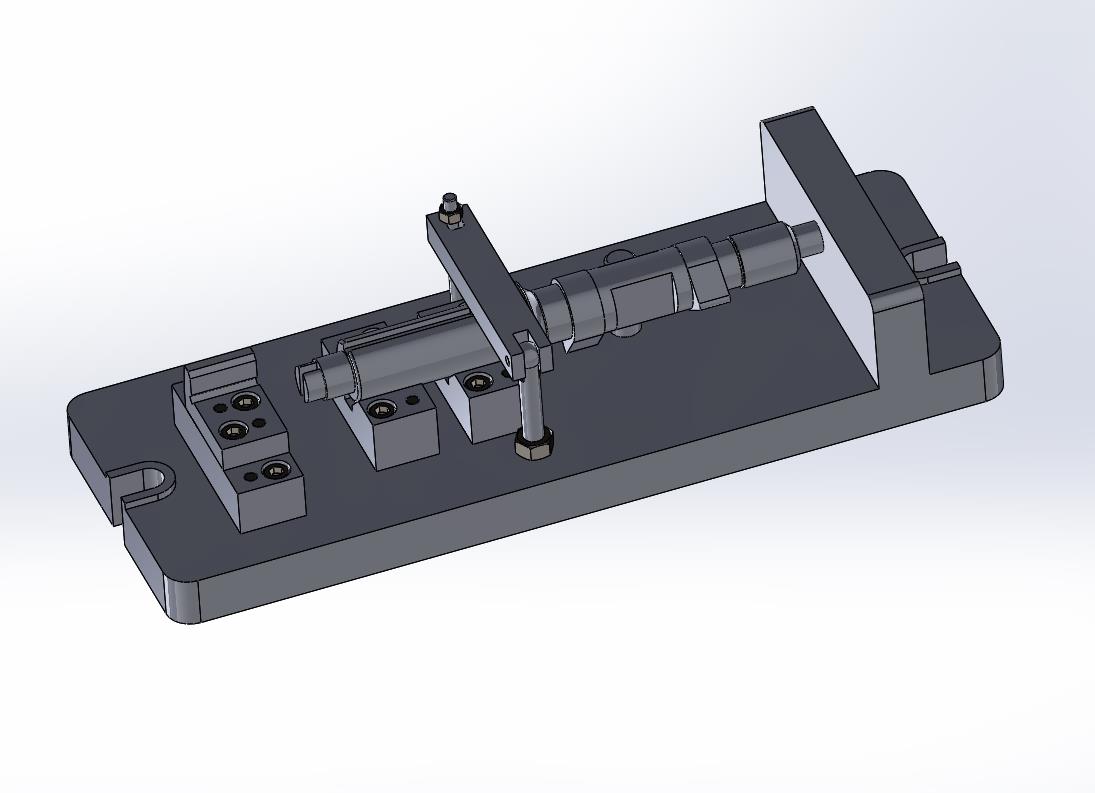

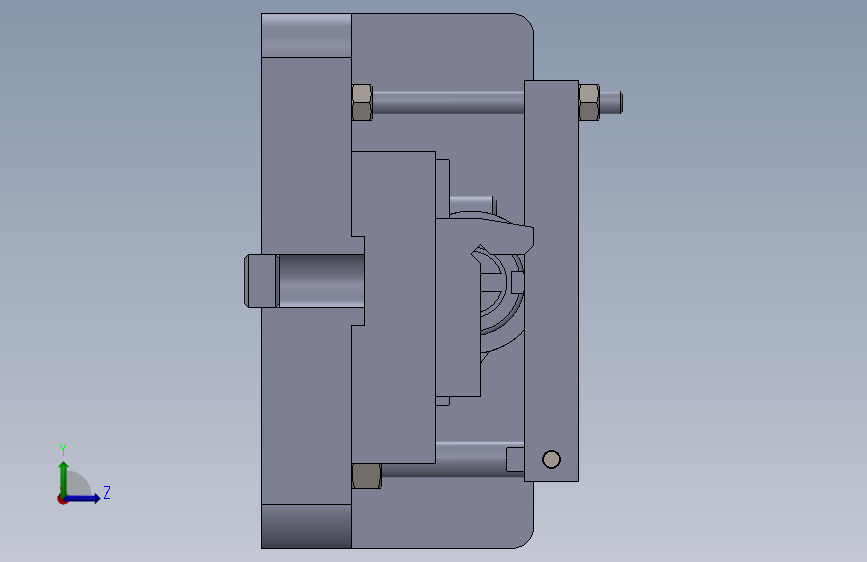

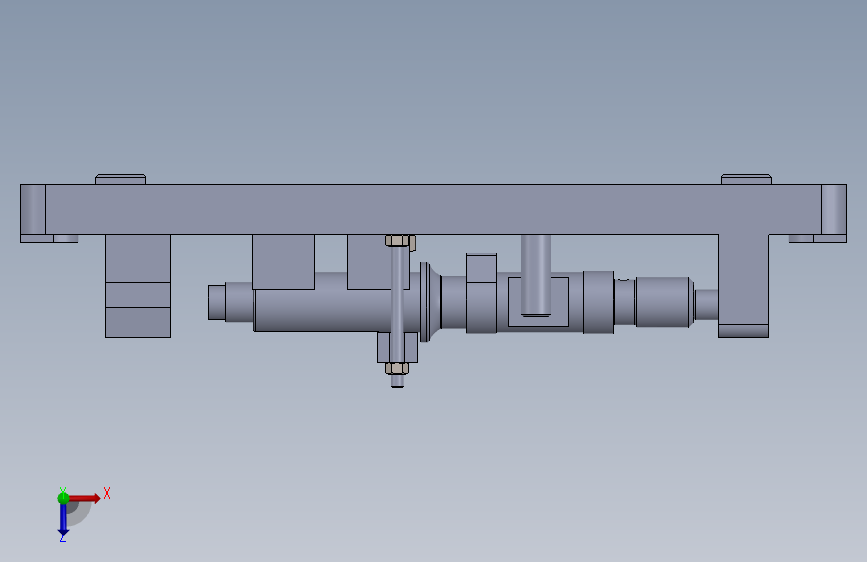

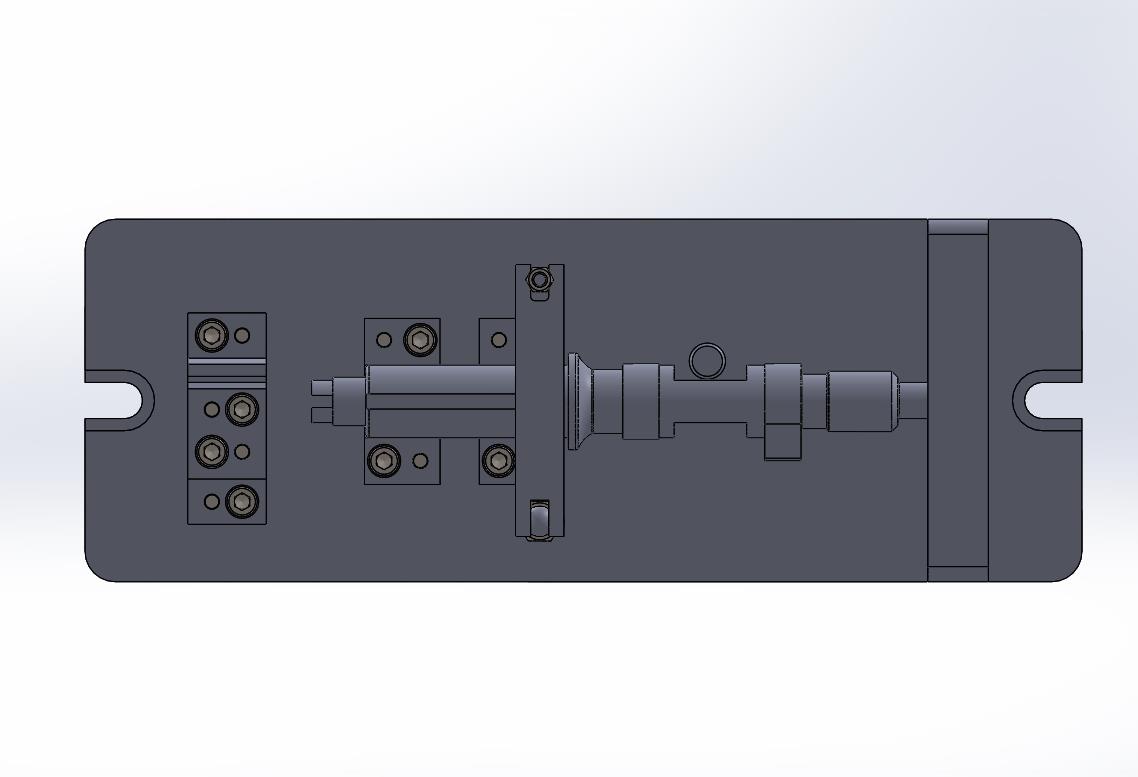

凸轮轴铣面夹具（CAD图+SW三维）

（ID:3049004）

改图/画图

设备部件 / 机床附件 / 凸轮轴铣面夹具（CAD图+SW三维）

©原创

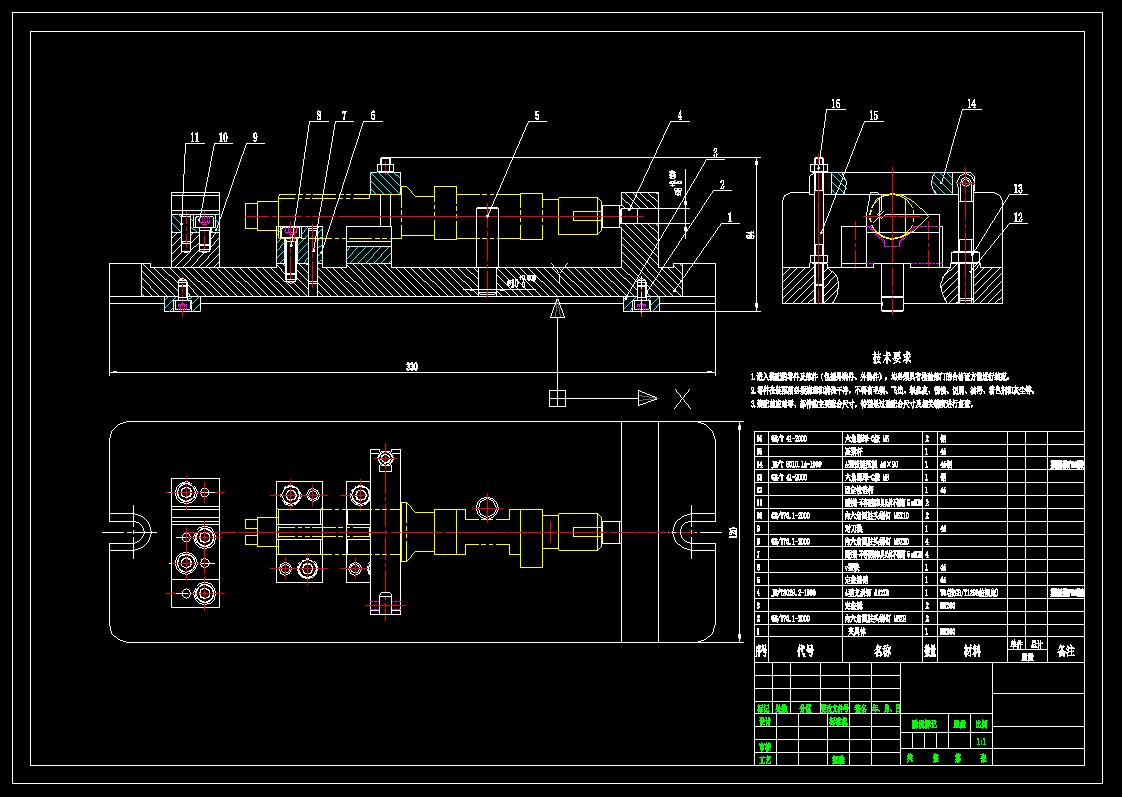

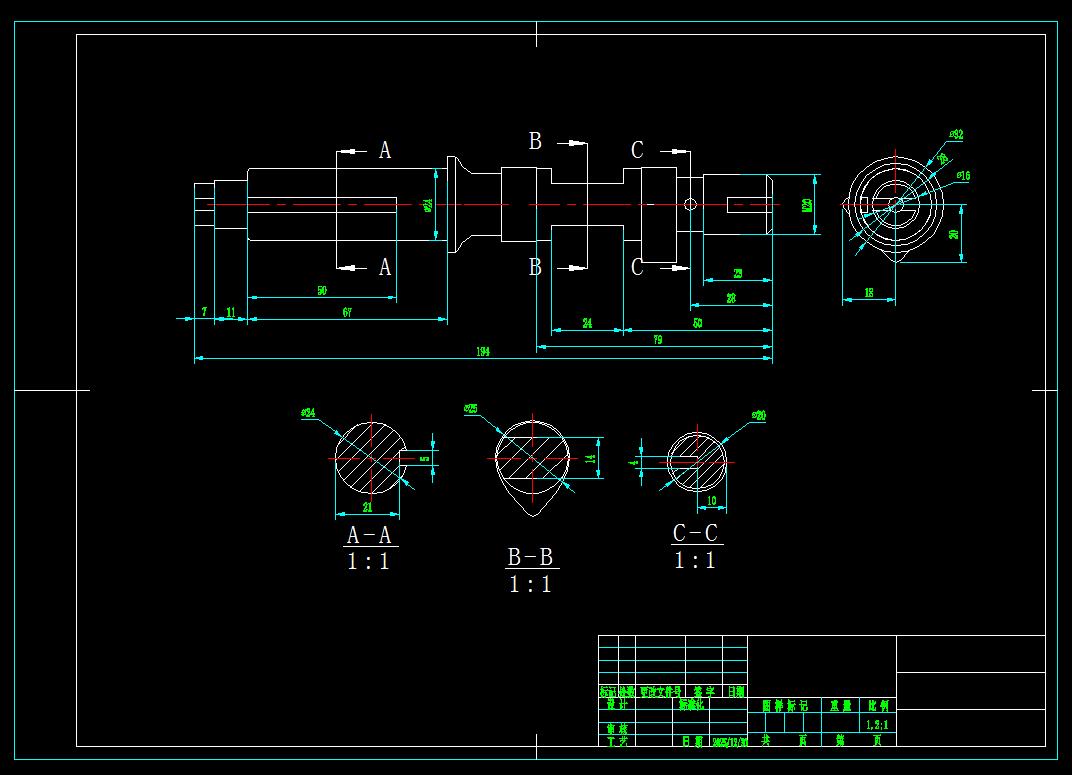

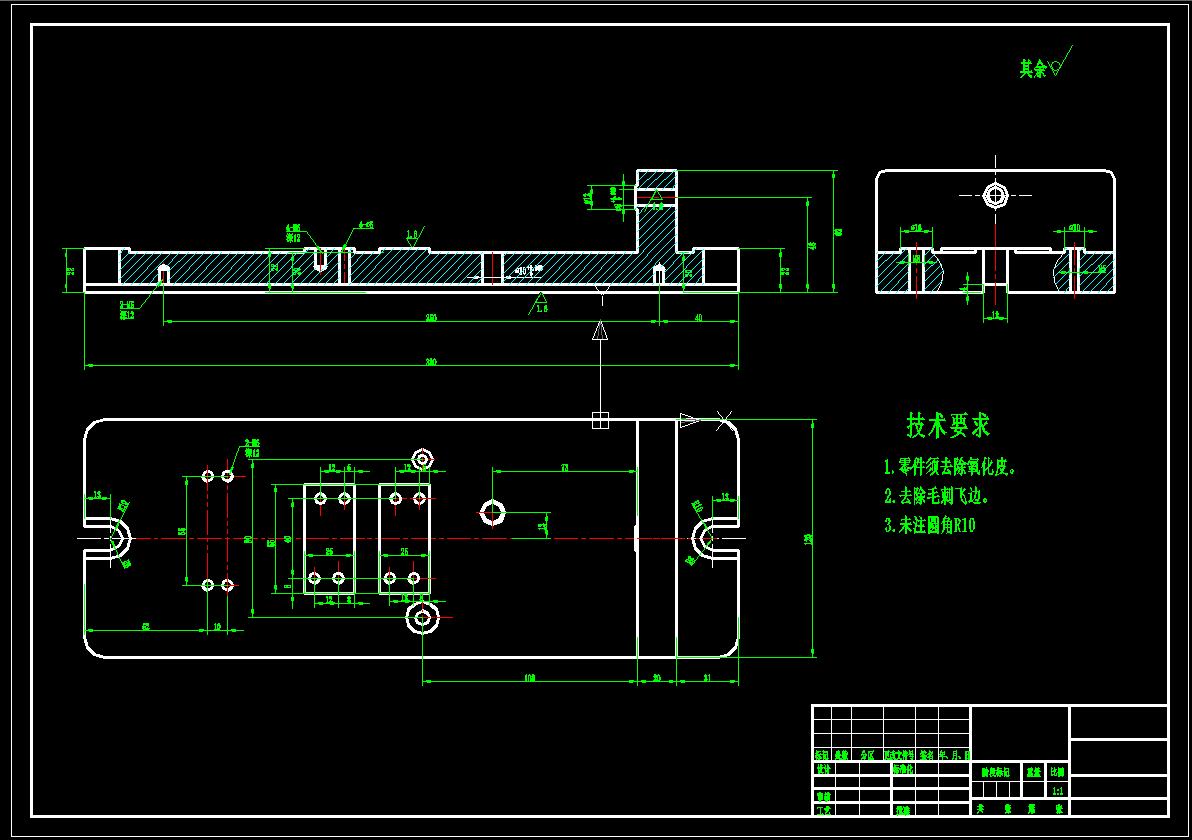

平面图

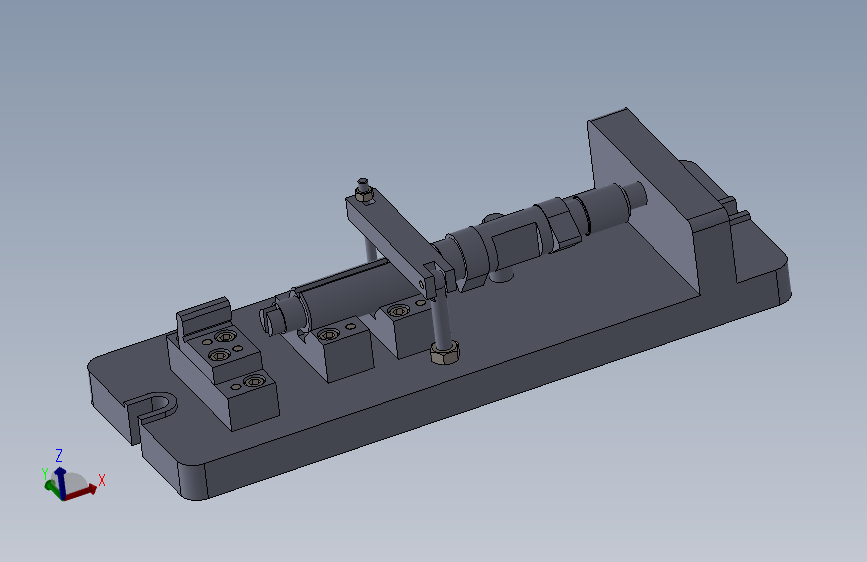

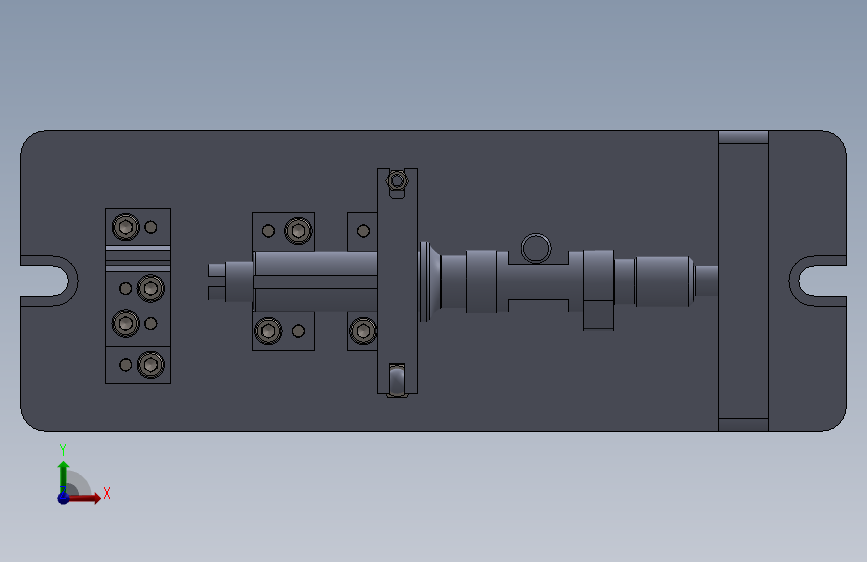

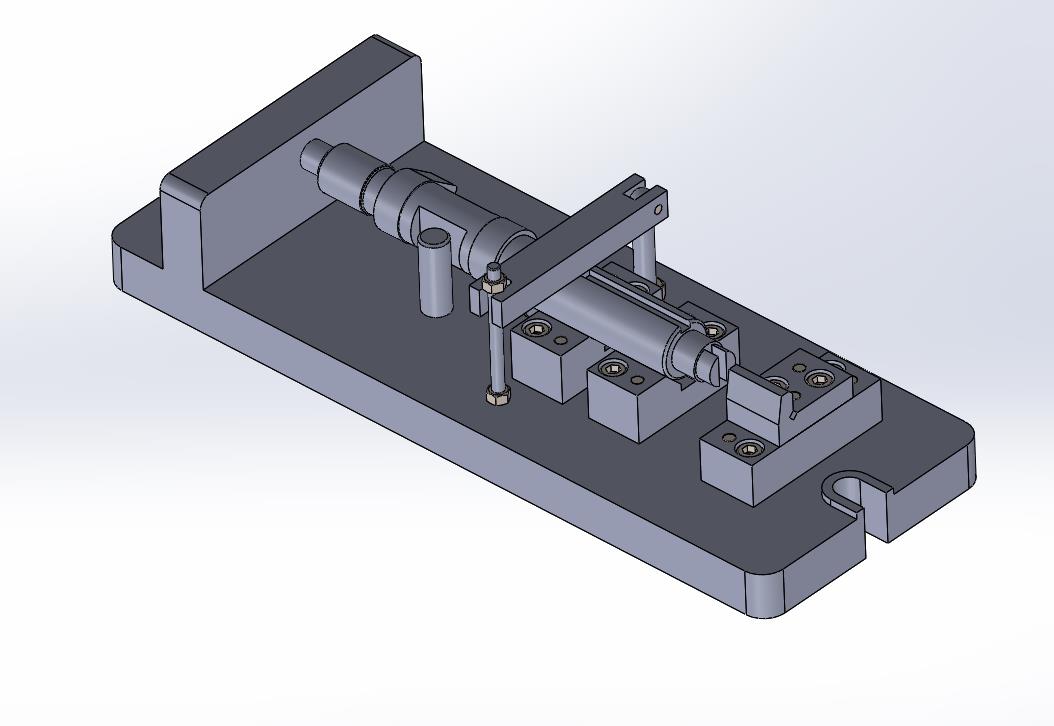

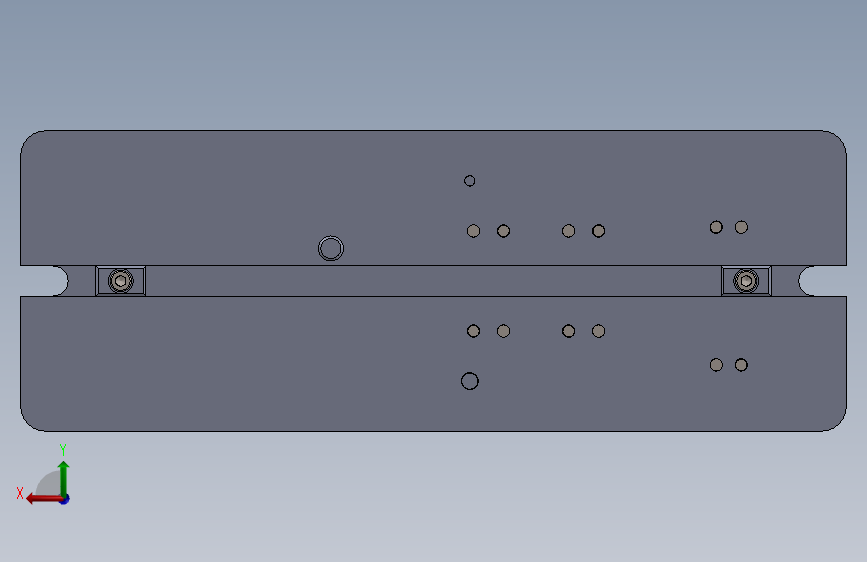

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	装配体1.STEP	1.09M
2	1.dxf	39.07K
3	12_固定铰链杆.SLDPRT	71.40K
4	14_A型铰链压板A6×90.SLDPRT	53.02K
5	15_压紧杆.SLDPRT	77.45K
6	1_夹具体.SLDPRT	189.28K
7	3_定位键.SLDPRT	89.25K
8	4_A型支承钉A12X6.SLDPRT	101.87K
9	5_定位挡销.SLDPRT	49.03K
10	6_v型块.SLDPRT	92.98K
11	9_对刀块.SLDPRT	96.77K
12	B18.3.1M-5x0.8x12HexSHCS--12CHX.sldprt	200.36K
13	B18.3.1M-6x1.0x20HexSHCS--20CHX.sldprt	211.06K
14	GB_CONNECTING_PIECE_PIN_DP4X16.sldprt	124.38K
15	GB_CONNECTING_PIECE_PIN_DP5X30.sldprt	118.57K
16	GB_FASTENER_NUT_SNAB1M5-N.sldprt	143.51K
17	GB_FASTENER_NUT_SNAB1M8-N.sldprt	142.65K
18	凸轮轴.SLDPRT	225.16K
19	装配体1.SLDASM	370.21K
20	零件10.SLDPRT	86.05K
21	凸轮轴.dwg	102.79K
22	凸轮轴.dxf	367.19K
23	凸轮轴1.dwg	105.06K
24	夹具体A2.dwg	141.98K
25	装配图A2.dwg	195.44K
26	360截图20260114222412109.jpg	47.26K
27	360截图20260114222431371.jpg	47.65K
28	360截图20260114222439902.jpg	37.34K
29	360截图20260307221718171.jpg	137.46K
30	360截图20260307221744198.jpg	83.19K
31	360截图20260307221806863.jpg	120.02K
