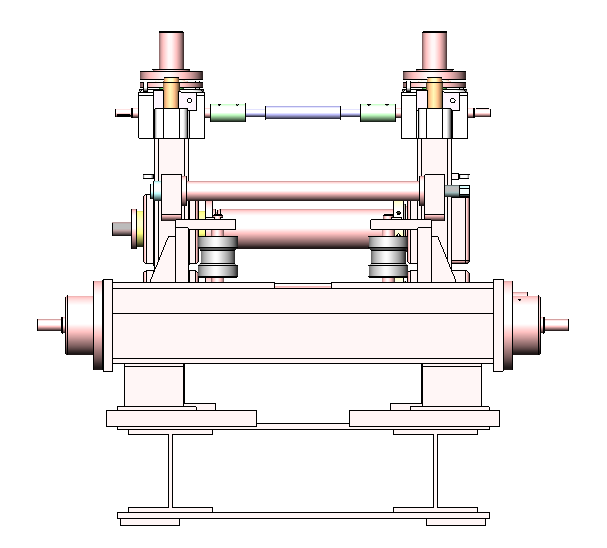

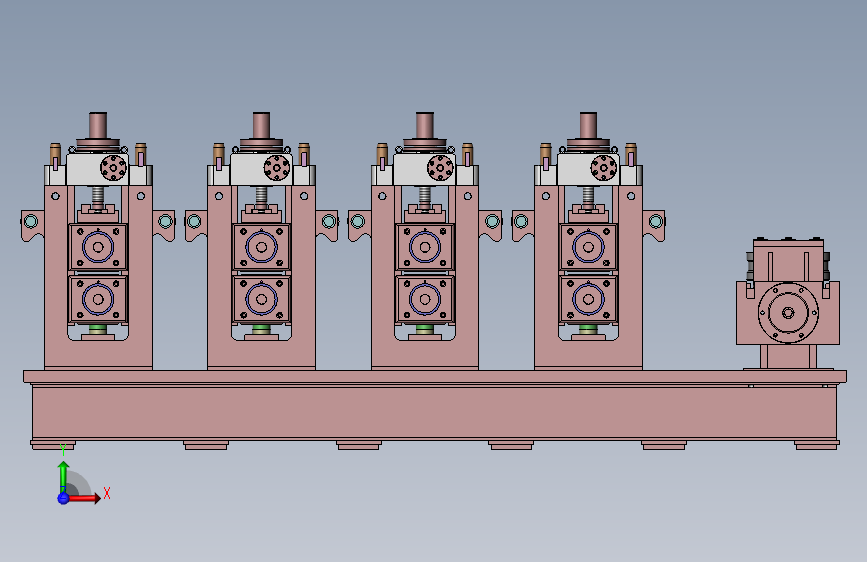

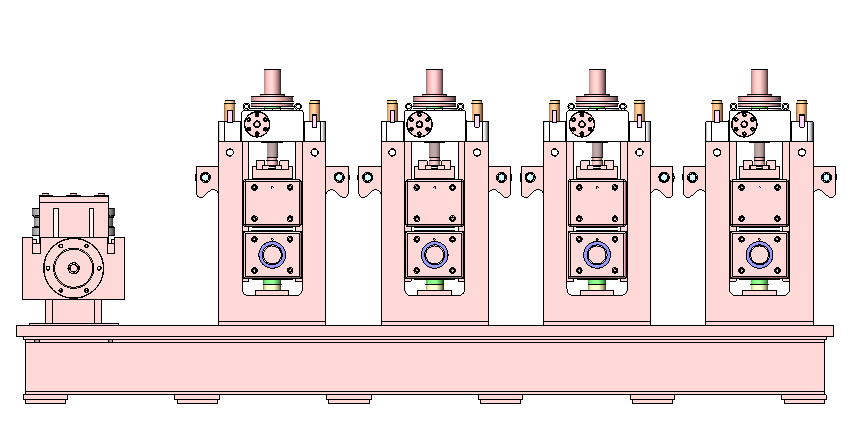

630波纹螺旋焊接管设备-钢板压波纹型成型机（ID:3071527）

查找相似图纸

机械设备 / 非标机械 / 630波纹螺旋焊接管设备-钢板压波纹型成型机

©原创

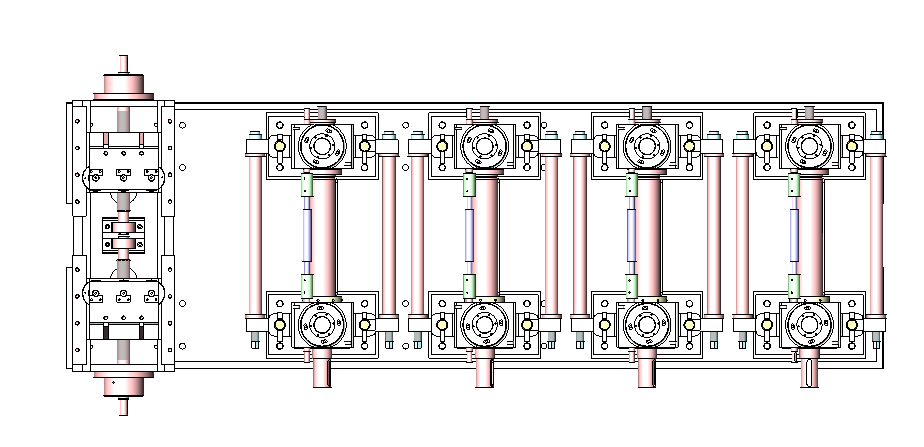

平面图

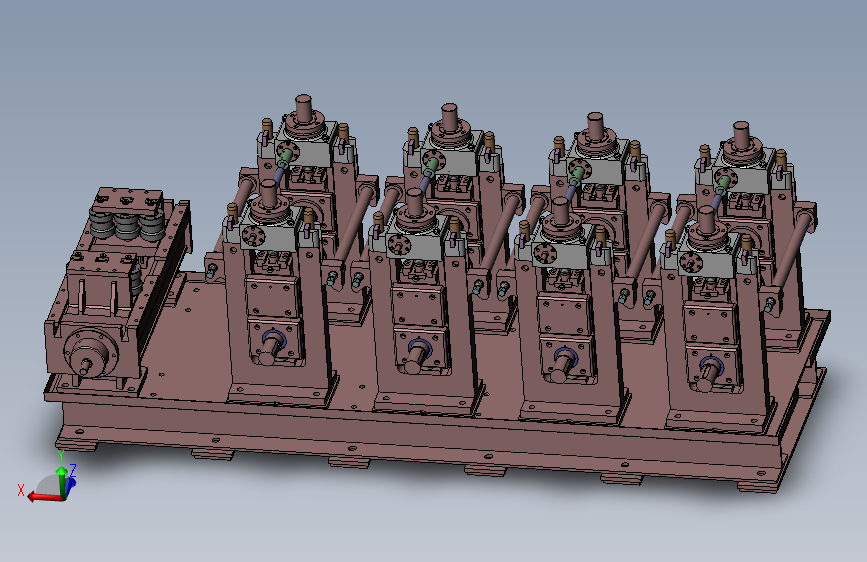

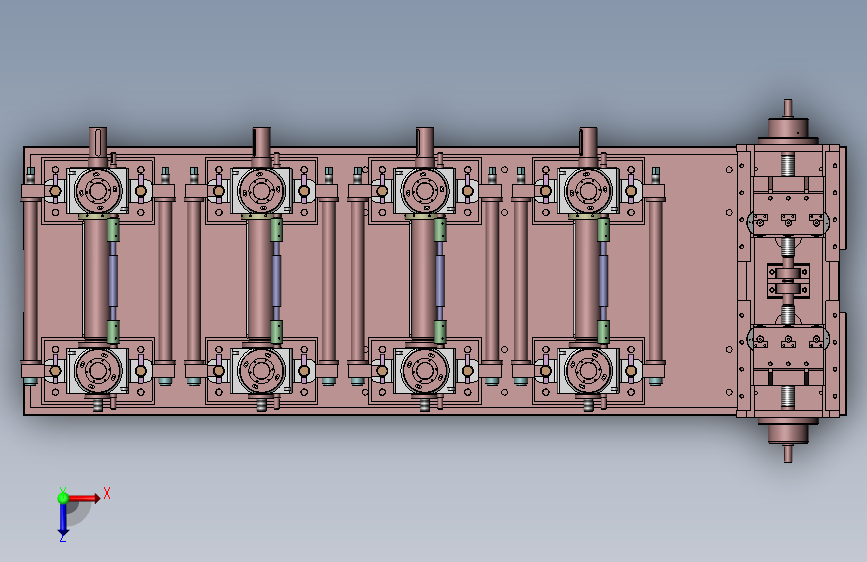

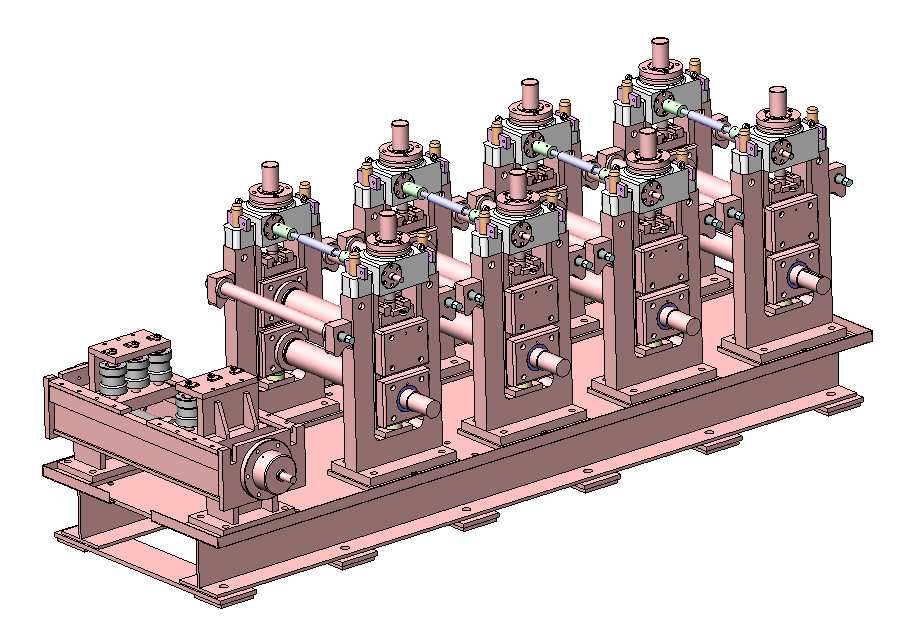

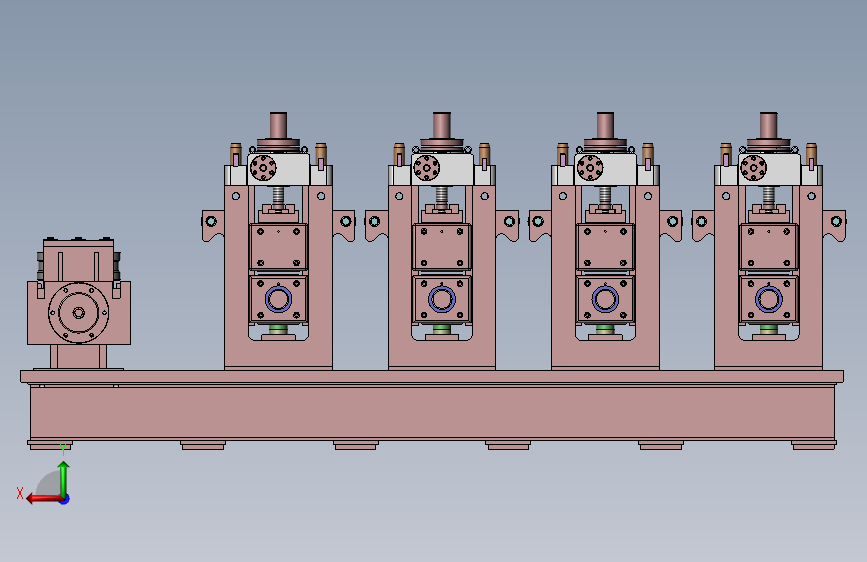

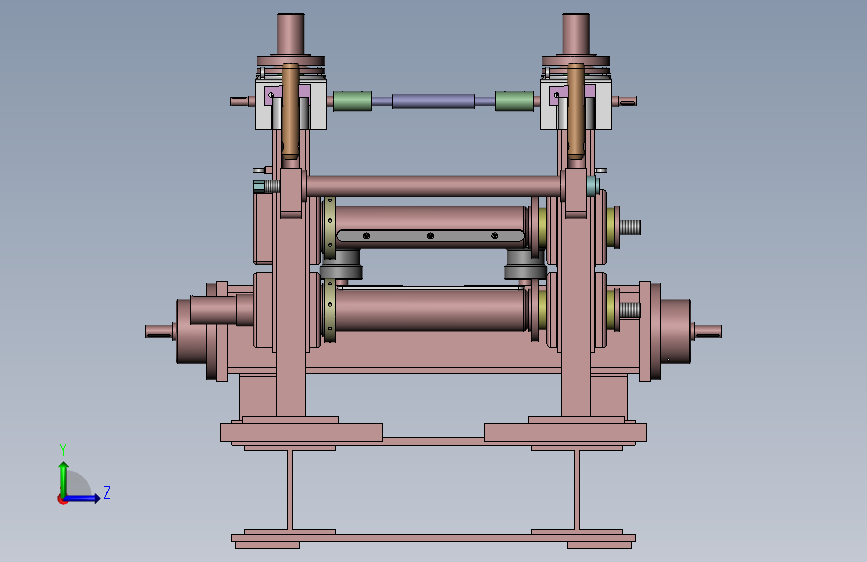

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	TE90103.13定距套x6.SLDPRT	239.00K
2	TE90103.14立辊x6.SLDPRT	402.50K
3	TE90103.15辊座x2.SLDPRT	612.00K
4	TE90103.16垫板x6.SLDPRT	152.00K
5	TE90103.1轴承座轴承座x2.SLDPRT	653.00K
6	TE90103.2隔套x2.SLDPRT	167.00K
7	TE90103.4丝母x2.SLDPRT	233.50K
8	TE90103.6垫板x1.SLDPRT	195.00K
9	TE90103.7盖板x2.SLDPRT	235.50K
10	TE90103.8立辊轴x6.SLDPRT	316.00K
11	TE90103.9距离套x6.SLDPRT	158.50K
12	TE90105.1.4.10防护罩.SLDPRT	87.82K
13	TE90105.1.4.11法兰盖.SLDPRT	113.08K
14	TE90105.1.4.1透盖1.SLDPRT	115.85K
15	TE90105.1.4.3蜗杆.SLDPRT	132.79K
16	TE90105.1.4.5丝杆.SLDPRT	92.95K
17	TE90105.1.4.6导向套.SLDPRT	93.04K
18	TE90105.1.4.7透盖2.SLDPRT	134.33K
19	TE90105.1.4.8蜗轮.SLDPRT	145.71K
20	TE90105.1.4.9压盖.SLDPRT	127.09K
21	TE90803.10箱体x1.SLDPRT	1.14M
22	TE90803.1丝杆x2.SLDPRT	360.00K
23	TE90803.2压板x4.SLDPRT	164.00K
24	TE90805.1.1.1.00定位装置右.SLDPRT	350.50K
25	TE90805.1.1.11轴承座二.SLDPRT	257.00K
26	TE90805.1.1.12透盖三.SLDPRT	314.00K
27	TE90805.1.1.13透盖四.SLDPRT	258.50K
28	TE90805.1.1.1垫圈.SLDPRT	141.00K
29	TE90805.1.1.2透盖一.SLDPRT	316.00K
30	TE90805.1.1.3轴承座一.SLDPRT	257.00K
31	TE90805.1.1.4轴套.SLDPRT	163.00K
32	TE90805.1.1.5挡环.SLDPRT	172.50K
33	TE90805.1.1.6下轧辊轴.SLDPRT	380.50K
34	TE90805.1.1.7键32x18-526.SLDPRT	170.00K
35	TE90805.1.1.8定位套二.SLDPRT	175.50K
36	TE90805.1.1.9透盖二.SLDPRT	256.50K
37	TE90805.1.10牌坊一.SLDPRT	420.50K
38	TE90805.1.1安全垫.SLDPRT	157.50K
39	TE90805.1.2.1.00定位装置左.SLDPRT	350.50K
40	TE90805.1.2.1轴承座一.SLDPRT	306.50K
41	TE90805.1.2.2上轧辊轴.SLDPRT	351.50K
42	TE90805.1.2.3轴承座二.SLDPRT	335.00K
43	TE90805.1.2.4圆螺母M100X2左.SLDPRT	220.50K
44	TE90805.1.2.5闷盖.SLDPRT	306.00K
45	TE90805.1.20距离套.SLDPRT	189.50K
46	TE90805.1.2接手.SLDPRT	223.00K
47	TE90805.1.3.1夹板（一）.SLDPRT	225.50K
48	TE90805.1.3.2夹板二）.SLDPRT	291.00K
49	TE90805.1.3.3叉板.SLDPRT	240.00K
50	TE90805.1.30拉杆.SLDPRT	203.50K
51	TE90805.1.3连接轴.SLDPRT	211.50K
52	TE90805.1.4.2箱体.SLDPRT	329.45K
53	TE90805.1.40牌坊二.SLDPRT	409.50K
54	TE90805.1.4销板.SLDPRT	133.00K
55	TE90805.1.5销一.SLDPRT	223.50K
56	TE90805.1.6销二.SLDPRT	235.50K
57	TE90805.1.8调整垫.SLDPRT	144.00K
58	TE90805.20本体底座.SLDPRT	1.34M
59	上轧辊装配.SLDASM	563.00K
60	下轧辊装置.SLDASM	527.50K
61	两辊机架.SLDASM	928.45K
62	压下装置.SLDASM	360.89K
63	吊环螺钉.SLDPRT	184.50K
64	吊环螺钉m12.SLDPRT	93.77K
65	唇形密封圈FB110X140X12-1.SLDPRT	135.50K
66	唇形密封圈FB110X140X12.SLDPRT	135.50K
67	唇形密封圈FB110X170X15-1.SLDPRT	137.00K
68	唇形密封圈FB110X170X15.SLDPRT	137.00K
69	唇形密封圈FB90X120X12.SLDPRT	142.50K
70	夹紧装置.SLDASM	233.00K
71	带座轴承.SLDPRT	215.00K
72	成型机.SLDASM	1.58M
73	推力球轴承51215.SLDPRT	62.72K
74	电动立辊.SLDASM	550.90K
75	蝶形弹簧.SLDPRT	72.51K
76	轴承22206电动立辊.SLDPRT	147.50K
77	轴承30206.SLDPRT	60.40K
78	轴承51410电动立辊.SLDPRT	148.00K
79	轴承6410电动立辊.SLDPRT	159.00K
80	轴承（2322CCW33）-1.SLDPRT	139.50K
81	轴承（2322CCW33）.SLDPRT	139.50K

此图纸下载需要3500金币

立即下载

发布者

sw小伟

创作: 20

粉丝: 0

加入时间：2023-11-06

私信

关注

模型信息

图纸ID：3071527

图纸格式：sldprt,sldasm

文件大小：12.18M

所需金币：3500

上传时间：2026-03-15 20:07:44

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2024

标签

螺旋焊接

图纸简介

630波纹螺旋焊设备-钢板压波纹型成型机 1.各单机设备的装配，应符合JB/ZQ4000.9-89（通用技术条件）的有关规定 2.装配好后要求8个减速机底座在同一水平面上，允许误差不得大于±0.1 3.本体底座与设备连接面要求在同一水平面上，总标高允许误差不得大于±0.1 4.设备安装的水平和垂直度允许误差不得大于±0.2
