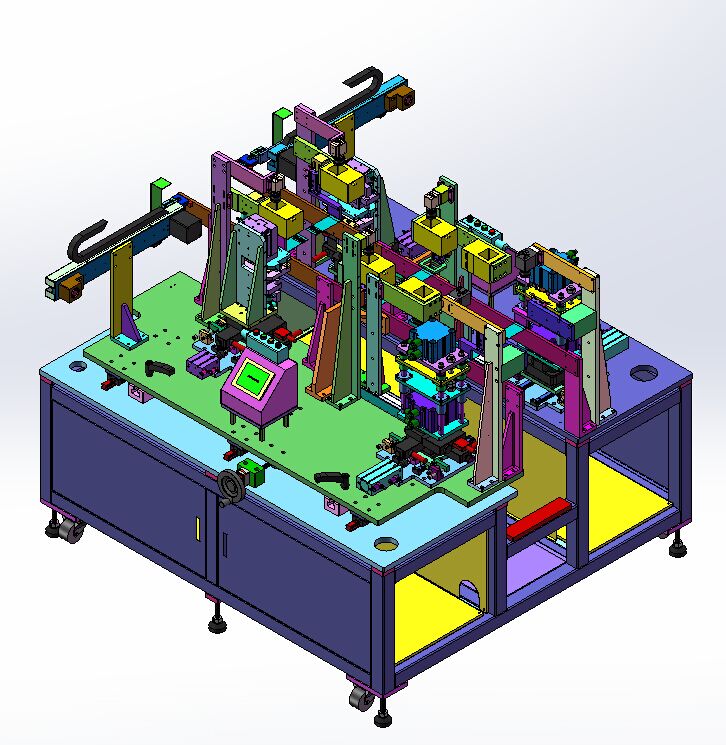

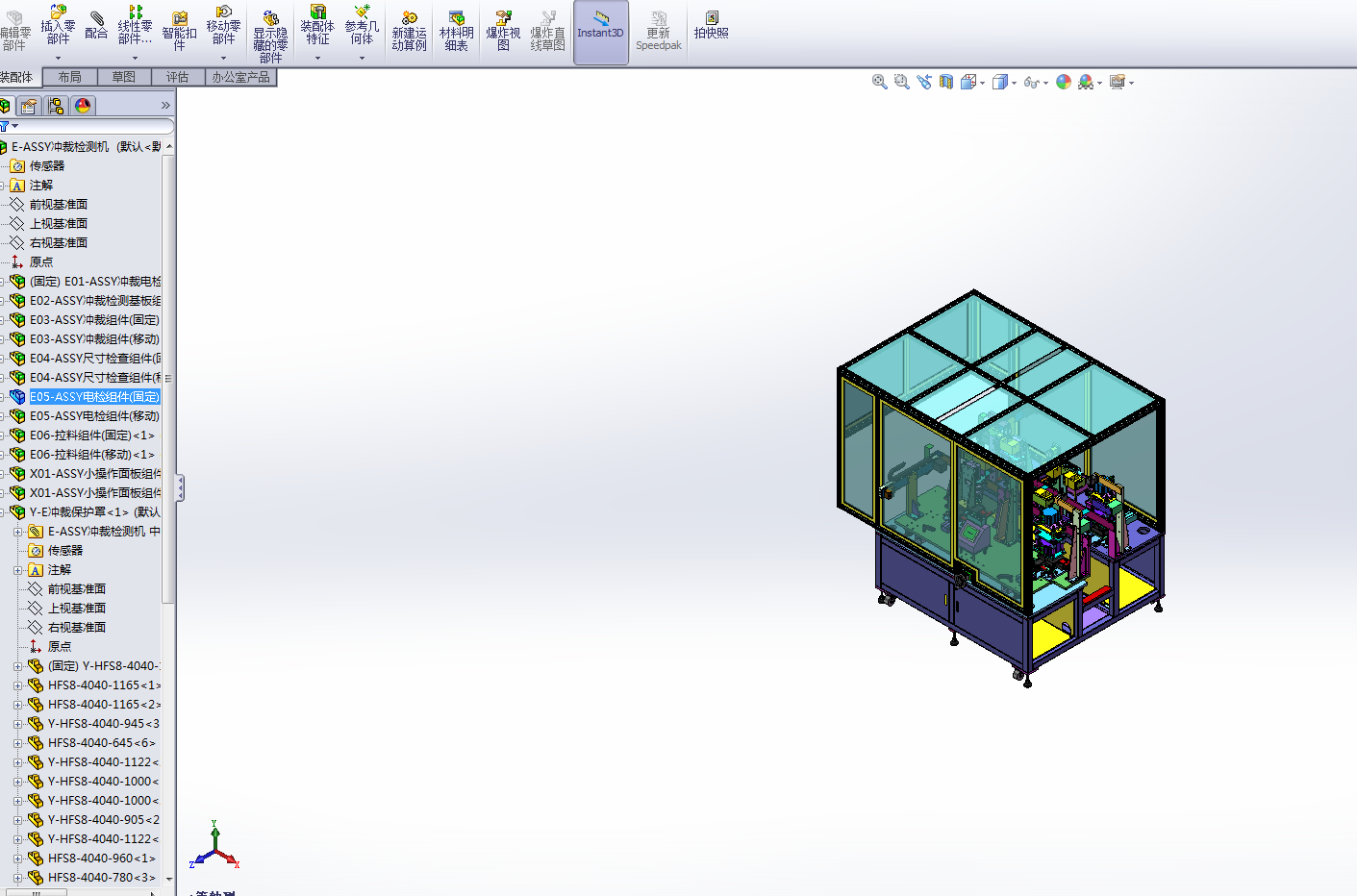

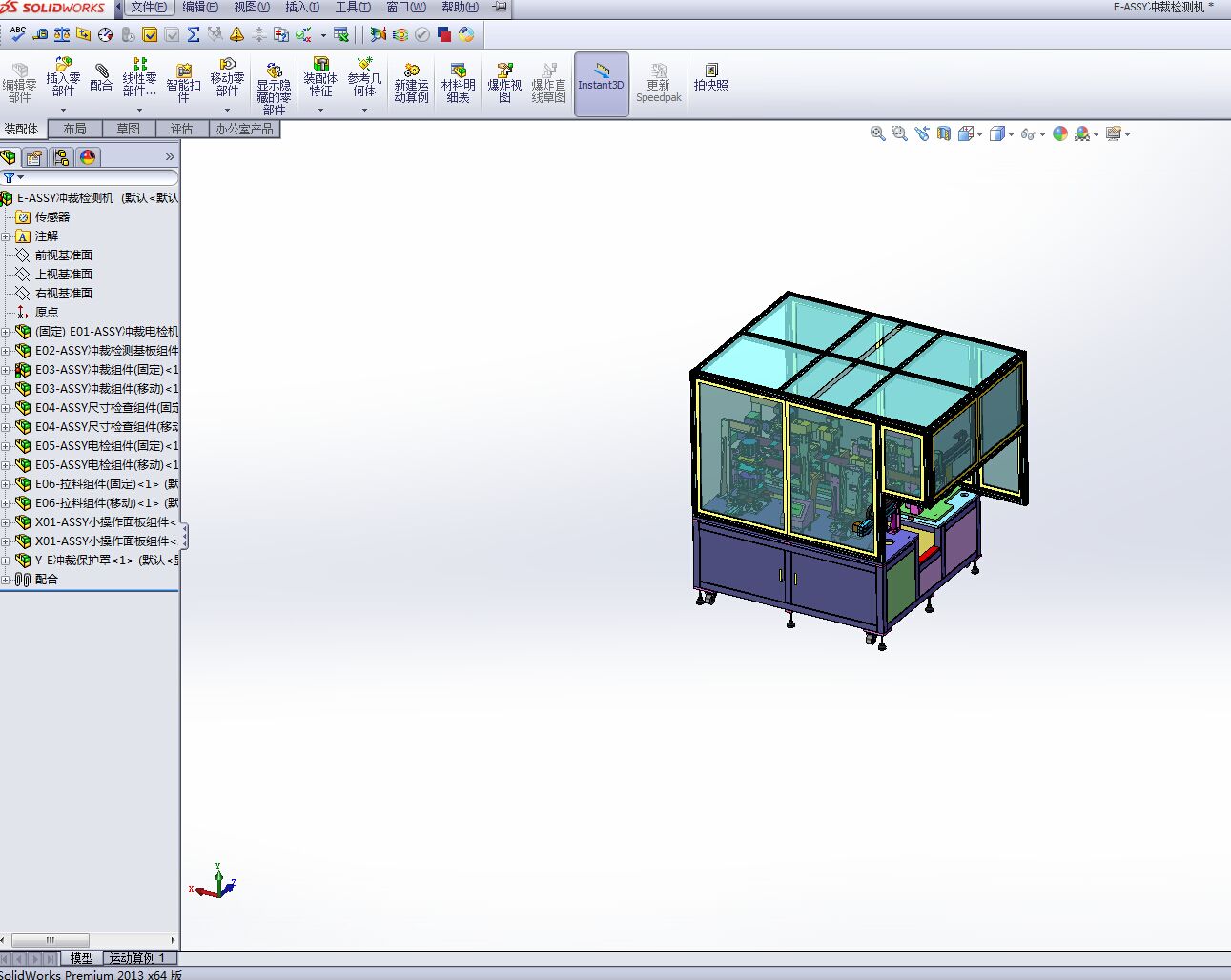

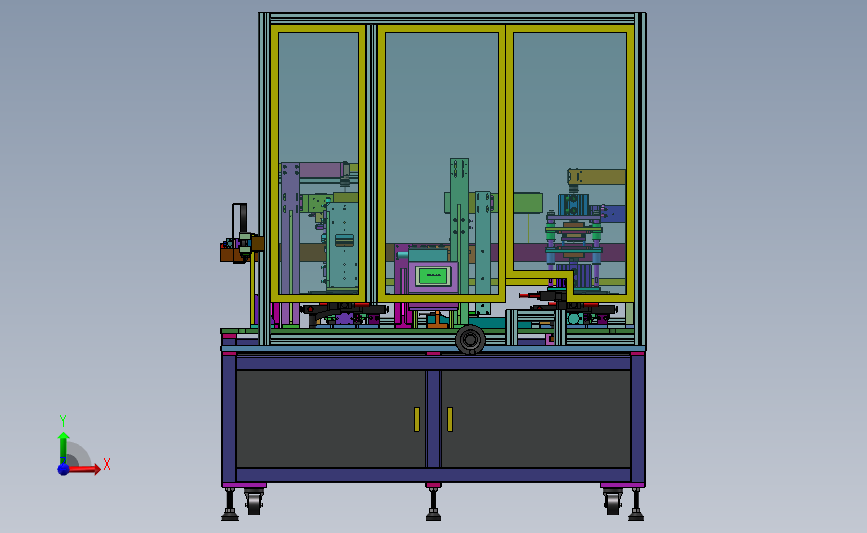

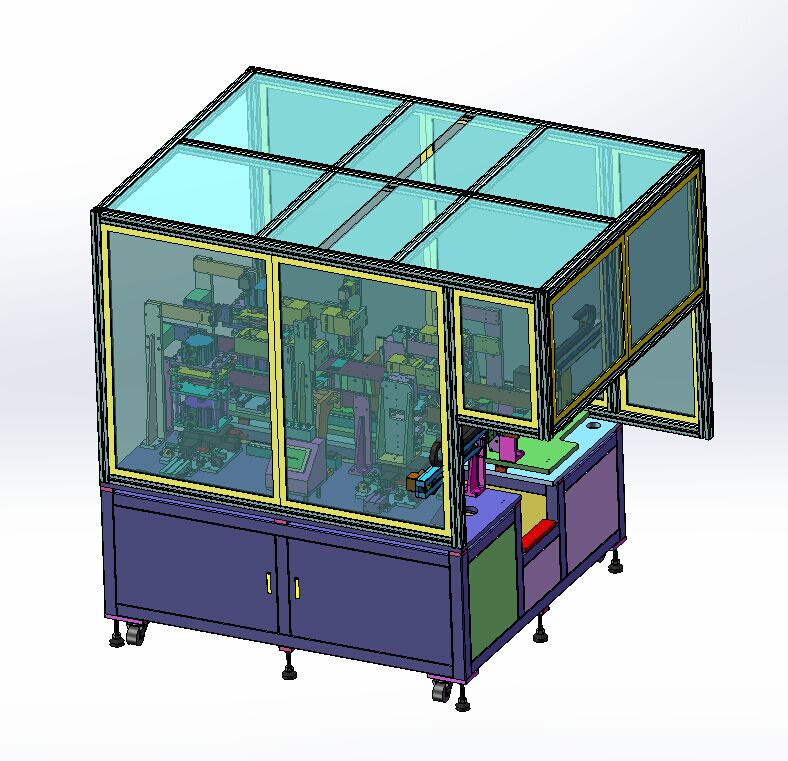

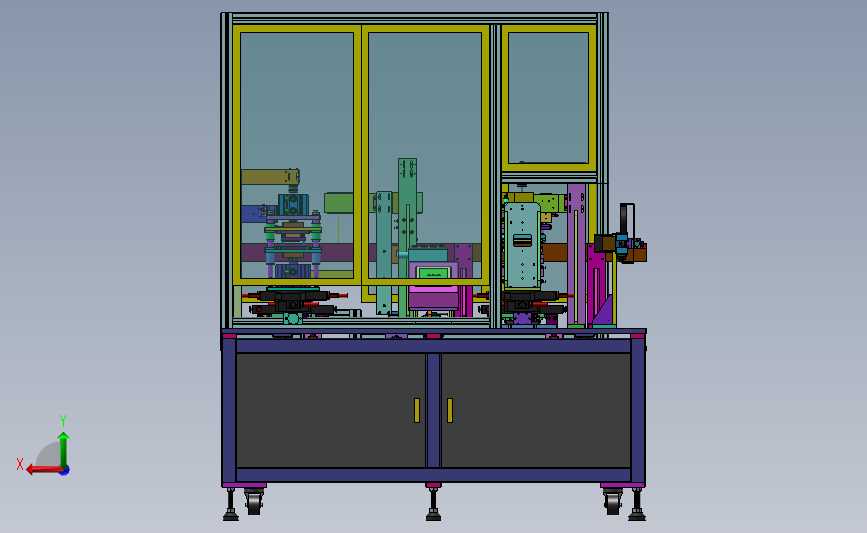

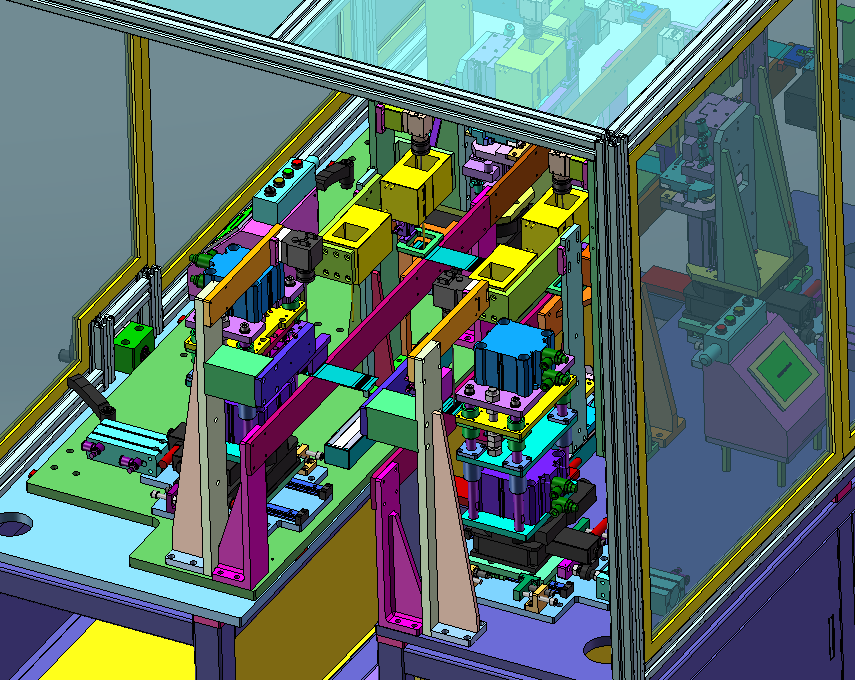

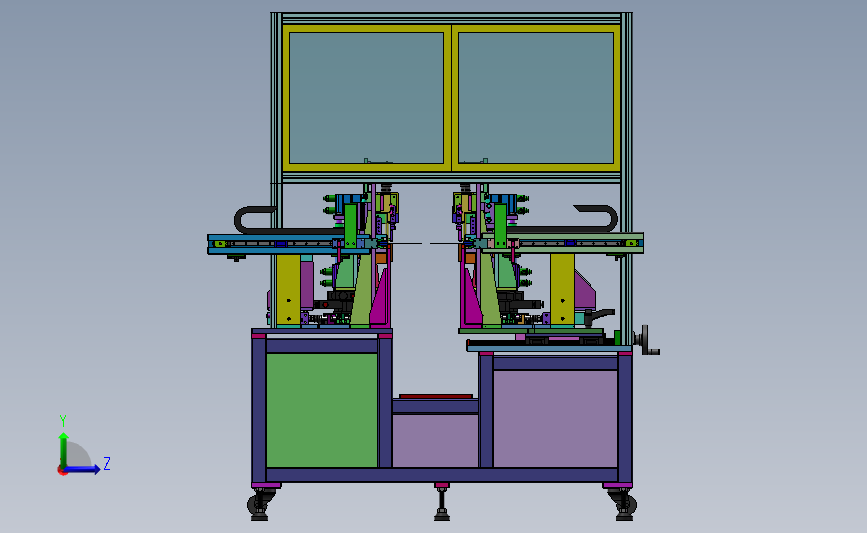

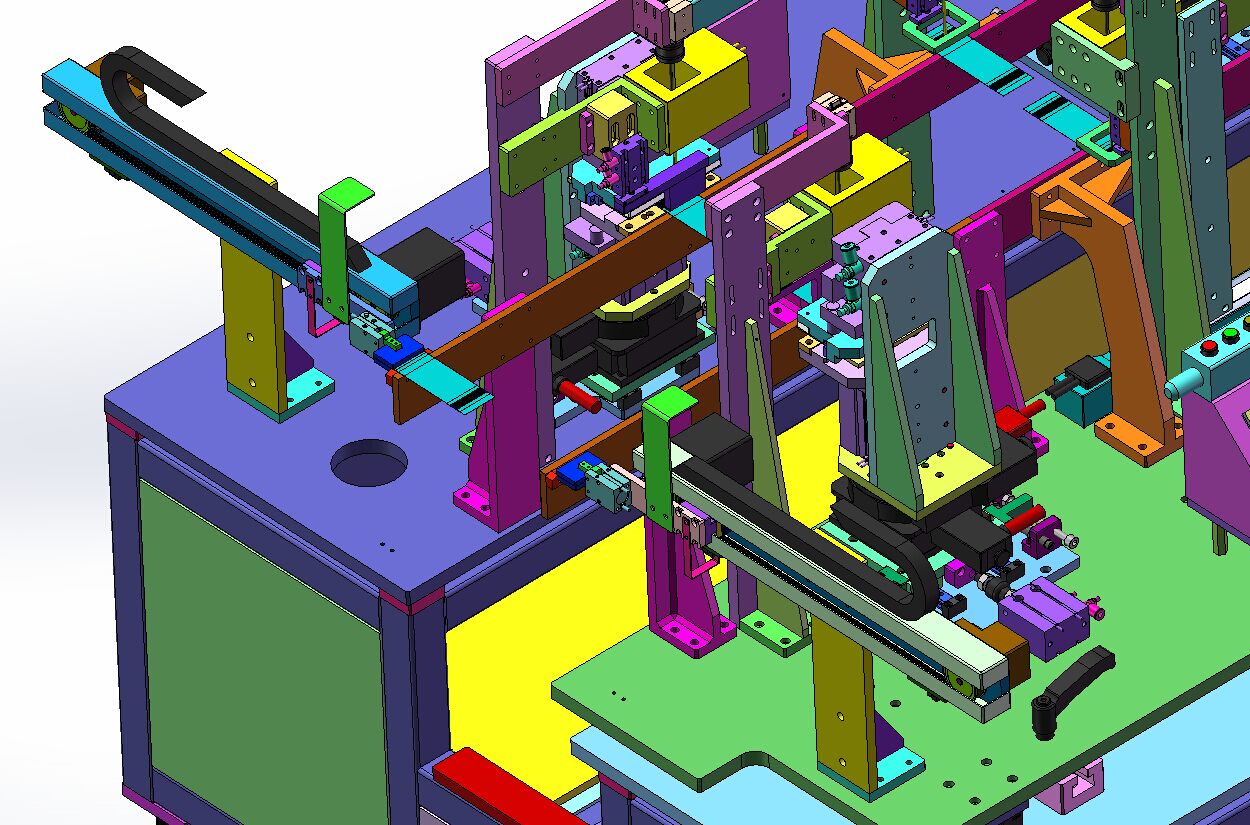

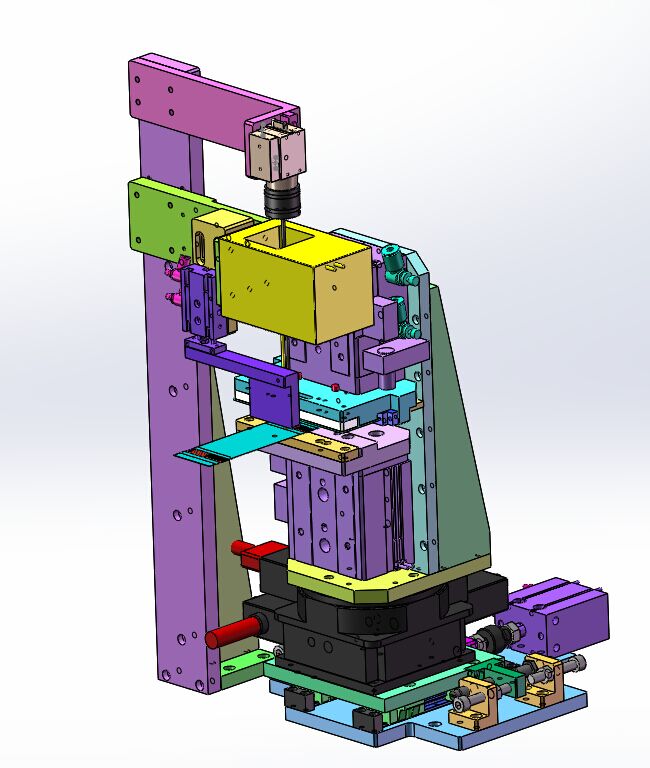

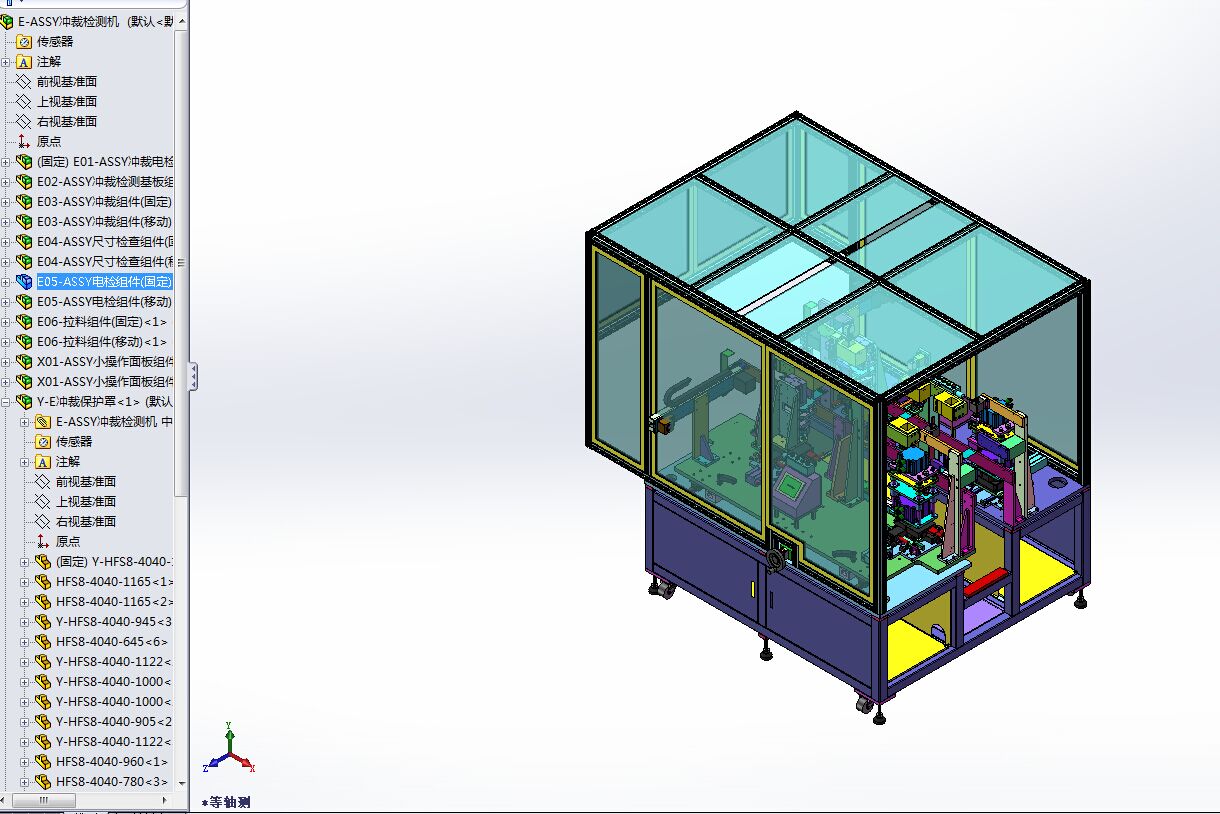

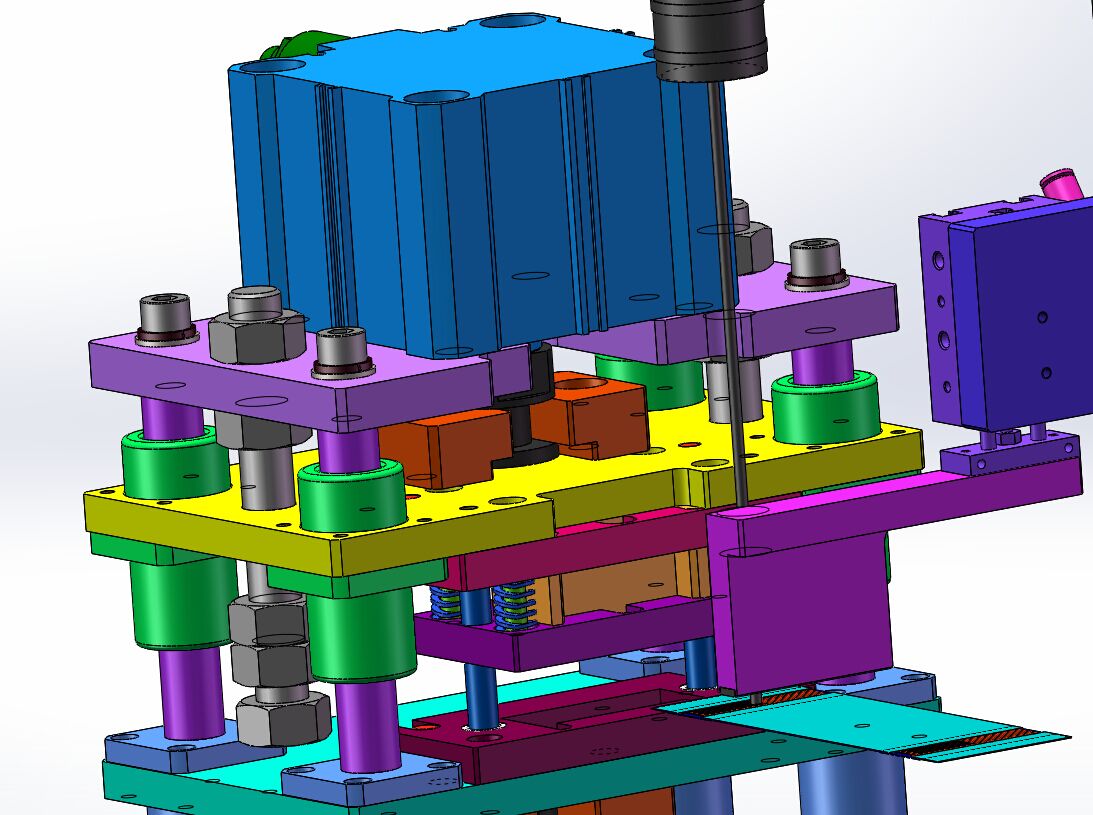

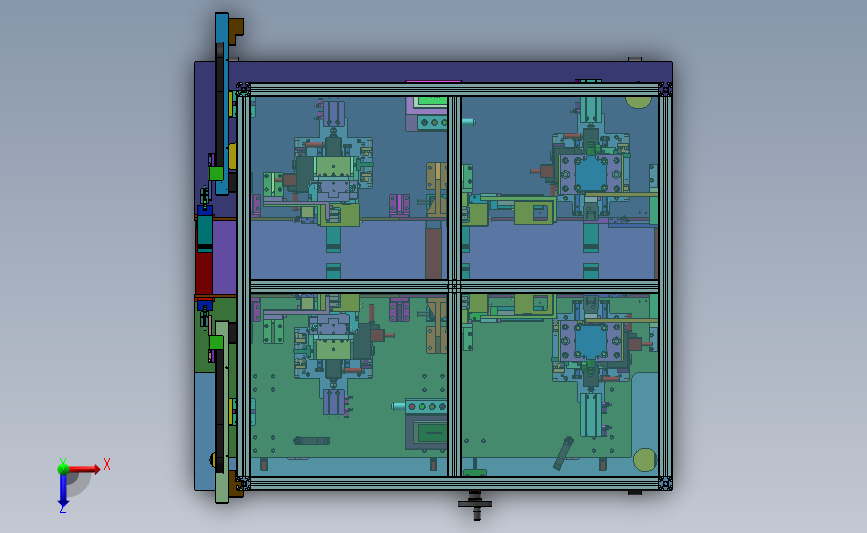

手机FFC排线冲裁机及CCD视觉检测设备（ID:307192）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
2.png)
0.png)
1.png)
4.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | E06-N001步进马达YK57XN78-4208A(研控).SLDPRT | 221.50K |
| 2 | E06-N002同步带轮HTPA48S3M100A-P8(MISUMI).SLDPRT | 483.00K |
| 3 | E06-N006同步带HTBN1080S3M-100(MISUMI).SLDPRT | 1.19M |
| 4 | E06-N007传感器SX671(OMRON).SLDPRT | 242.00K |
| 5 | E06-N008拖链2.SLDPRT | 153.50K |
| 6 | E06-P015感应片.SLDPRT | 187.00K |
| 7 | E06-P016光电感应器安装板.SLDPRT | 206.00K |
| 8 | E06-P017拖链支架.SLDPRT | 176.50K |
| 9 | E06-拉料组件(移动).SLDASM | 1.53M |
| 10 | HFS8-4040-1165.SLDPRT | 228.00K |
| 11 | HFS8-4040-160.SLDPRT | 253.00K |
| 12 | HFS8-4040-225.SLDPRT | 250.50K |
| 13 | HFS8-4040-315.SLDPRT | 244.00K |
| 14 | HFS8-4040-645.SLDPRT | 428.00K |
| 15 | HFS8-4040-780.SLDPRT | 231.50K |
| 16 | HFS8-4040-850.SLDPRT | 232.50K |
| 17 | HFS8-4040-960-2.SLDPRT | 231.50K |
| 18 | HFS8-4040-960.SLDPRT | 234.50K |
| 19 | X01-ASSY小操作面板组件.SLDASM | 508.00K |
| 20 | X01-N001触摸屏.SLDPRT | 713.50K |
| 21 | X01-N002安装盒.SLDPRT | 294.00K |
| 22 | X01-N003-16带灯按钮红.SLDPRT | 418.00K |
| 23 | X01-N004-16带灯按钮绿.SLDPRT | 419.00K |
| 24 | X01-N005-16带灯按钮黄.SLDPRT | 418.50K |
| 25 | X01-N006-16旋钮.SLDPRT | 533.00K |
| 26 | X01-P001连接板.SLDPRT | 234.50K |
| 27 | X01-P002立柱.SLDPRT | 149.00K |
| 28 | X01-P004小电箱.SLDPRT | 212.50K |
| 29 | Y-D-P001安全门.SLDPRT | 201.00K |
| 30 | Y-D-P002安全门.SLDPRT | 216.50K |
| 31 | Y-D-P003安全门.SLDPRT | 204.00K |
| 32 | Y-D-P004安全门.SLDPRT | 201.00K |
| 33 | Y-D-P005安全门.SLDPRT | 203.50K |
| 34 | Y-D-P006安全门.SLDPRT | 204.50K |
| 35 | Y-D-P007顶板.SLDPRT | 136.50K |
| 36 | Y-E冲裁保护罩.SLDASM | 742.00K |
| 37 | Y-HFS8-4040-1000.SLDPRT | 227.00K |
| 38 | Y-HFS8-4040-1122.SLDPRT | 227.50K |
| 39 | Y-HFS8-4040-905.SLDPRT | 233.00K |
| 40 | Y-HFS8-4040-945.SLDPRT | 235.50K |
| 41 | ~$E-ASSY冲裁检测机.SLDASM | 10B |
| 42 | ~$E01-1-ASSY地脚组件.SLDASM | 10B |
| 43 | ~$E01-ASSY冲裁电检机架.SLDASM | 10B |
| 44 | ~$E01-N001-脚轮90(高).SLDPRT | 10B |
| 45 | ~$E01-P001M16螺杆.SLDPRT | 10B |
| 46 | ~$E01-P002安装板.SLDPRT | 10B |
| 47 | ~$E01-P004垫块.SLDPRT | 10B |
| 48 | ~$E01-P005地脚.SLDPRT | 10B |
| 49 | ~$E01-P006垫板.SLDPRT | 10B |
| 50 | ~$E01-P007垫块.SLDPRT | 10B |
| 51 | ~$E01-封板1.SLDPRT | 10B |
| 52 | ~$E01-封板2.SLDPRT | 10B |
| 53 | ~$E01-封板3.SLDPRT | 10B |
| 54 | ~$E01-封板4.SLDPRT | 10B |
| 55 | ~$E01-封板5.SLDPRT | 10B |
| 56 | ~$E01-封板6.SLDPRT | 10B |
| 57 | ~$E01-方通50X50-1105.SLDPRT | 10B |
| 58 | ~$E01-方通50X50-1305.SLDPRT | 10B |
| 59 | ~$E01-方通50X50-265.SLDPRT | 10B |
| 60 | ~$E01-方通50X50-320.SLDPRT | 10B |
| 61 | ~$E01-方通50X50-321.SLDPRT | 10B |
| 62 | ~$E01-方通50X50-370.SLDPRT | 10B |
| 63 | ~$E01-方通50X50-378.SLDPRT | 10B |
| 64 | ~$E01-方通50X50-410.SLDPRT | 10B |
| 65 | ~$E01-方通50X50-421.SLDPRT | 10B |
| 66 | ~$E01-方通50X50-428.SLDPRT | 10B |
| 67 | ~$E01-方通50X50-478.SLDPRT | 10B |
| 68 | ~$E01-配电板1.SLDPRT | 10B |
| 69 | ~$E01-配电板2.SLDPRT | 10B |
| 70 | ~$E01-配电板3.SLDPRT | 10B |
| 71 | ~$E01-配电板4.SLDPRT | 10B |
| 72 | ~$E01-门1.SLDPRT | 10B |
| 73 | ~$E01-门2.SLDPRT | 10B |
| 74 | ~$E01-门3.SLDPRT | 10B |
| 75 | ~$E01-门4.SLDPRT | 10B |
| 76 | ~$E02-ASSY冲裁检测基板组件.SLDASM | 10B |
| 77 | ~$E02-N001-上银滑块HGW20CA.SLDPRT | 10B |
| 78 | ~$E02-N002-上银滑轨HGR20CA2R420.SLDPRT | 10B |
| 79 | ~$E02-N003-位置显示器DPNP4P1.SLDPRT | 10B |
| 80 | ~$E02-N004-锁紧把手CLNP12-40.SLDPRT | 10B |
| 81 | ~$E02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 10B |
| 82 | ~$E02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 10B |
| 83 | ~$E02-N006-轴承B6000ZZ.SLDPRT | 10B |
| 84 | ~$E02-N007-实心手轮AHSN100.SLDPRT | 10B |
| 85 | ~$E02-P001冲裁检测基板.SLDPRT | 10B |
| 86 | ~$E02-P002垫板.SLDPRT | 10B |
| 87 | ~$E02-P003固定座.SLDPRT | 10B |
| 88 | ~$E02-P004固定块.SLDPRT | 10B |
| 89 | ~$E02-P006锁紧螺母.SLDPRT | 10B |
| 90 | ~$E02-P007丝母座.SLDPRT | 10B |
| 91 | ~$E02-P008挡块.SLDPRT | 10B |
| 92 | ~$E02-P009冲裁检测基板.SLDPRT | 10B |
| 93 | ~$E02-P010冲裁检测基板.SLDPRT | 10B |
| 94 | ~$E02-P011支撑板.SLDPRT | 10B |
| 95 | ~$E02-P012支撑座.SLDPRT | 10B |
| 96 | ~$E02-P013支撑板.SLDPRT | 10B |
| 97 | ~$E02-P014支撑座(对称).SLDPRT | 10B |
| 98 | ~$E02-P014支撑座.SLDPRT | 10B |
| 99 | ~$E02-P015垫块.SLDPRT | 10B |

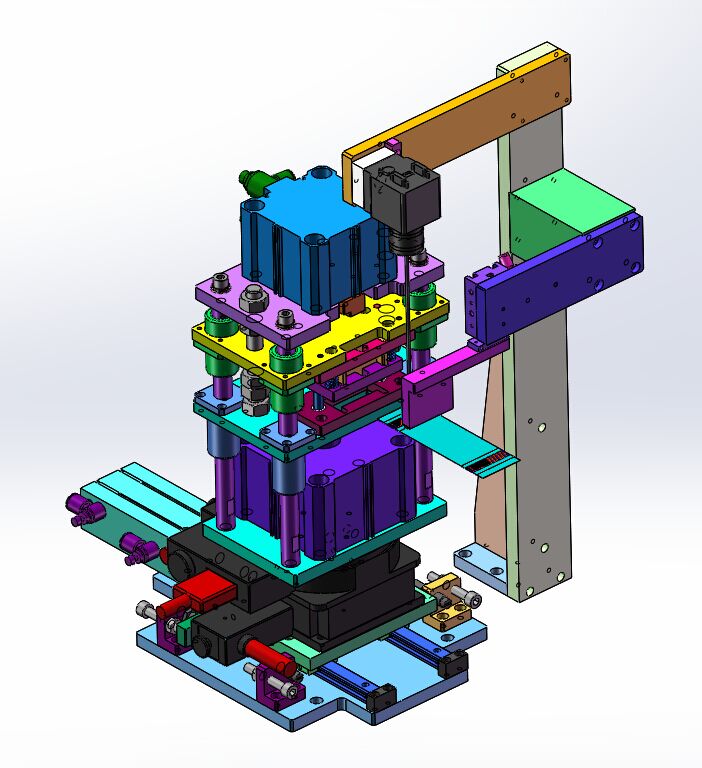

| 100 | ~$E03-1-ASSY冲裁模具.SLDASM | 10B |
| 101 | ~$E03-2-ASSY冲裁光源(固定).SLDASM | 10B |
| 102 | ~$E03-2-ASSY冲裁光源(移动).SLDASM | 10B |
| 103 | ~$E03-3-ASSY冲裁CCD(固定).SLDASM | 10B |
| 104 | ~$E03-3-ASSY冲裁CCD(移动).SLDASM | 10B |
| 105 | ~$E03-4-ASSY冲裁对位平台.SLDASM | 10B |
| 106 | ~$E03-ASSY冲裁组件(固定).SLDASM | 10B |
| 107 | ~$E03-ASSY冲裁组件(移动).SLDASM | 10B |
| 108 | ~$E03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT | 10B |
| 109 | ~$E03-N102-直线轴承LHFSD16G.SLDPRT | 10B |
| 110 | ~$E03-N104调速阀AS3201F-03-08S.SLDPRT | 10B |
| 111 | ~$E03-N105气缸CDQ2B80-15D-M9NV.SLDPRT | 10B |
| 112 | ~$E03-N106直线轴承LHMSD16.SLDPRT | 10B |
| 113 | ~$E03-N107定位销FPDPC6-P8-L10-B10(MISUMI).SLDPRT | 10B |
| 114 | ~$E03-N108-等高螺栓MSB6-25(MISUMI).SLDPRT | 10B |
| 115 | ~$E03-N109-弹簧SWY11-20(MISUMI).SLDPRT | 10B |
| 116 | ~$E03-N201光源SM-CO70(500W用).SLDPRT | 10B |
| 117 | ~$E03-N202-电缸T4-12-200-3L-ERCD-CN1(YAMAHA).SLDPRT | 10B |
| 118 | ~$E03-N301相机ANPVC1470(松下).SLDPRT | 10B |
| 119 | ~$E03-N302镜头ML-2514(MORITEX).SLDPRT | 10B |
| 120 | ~$E03-N303双联气缸CXSM6-10-Z73.SLDPRT | 10B |
| 121 | ~$E03-N304节流阀AS1201F-M5-04.SLDPRT | 10B |
| 122 | ~$E03-N401-CDU32-70A-A93.SLDPRT | 10B |
| 123 | ~$E03-N402-对位平台VVB-010-C02E.SLDPRT | 10B |
| 124 | ~$E03-N403-EG15-210.sldprt | 10B |
| 125 | ~$E03-N403-EGW15SA.sldprt | 10B |
| 126 | ~$E03-N404-浮动接头JA30-10-125(SMC).SLDPRT | 10B |
| 127 | ~$E03-N405-液压缓冲器RB1006(SMC).SLDPRT | 10B |
| 128 | ~$E03-N406-AS2201-01-F06S.SLDPRT | 10B |
| 129 | ~$E03-P101底板.SLDPRT | 10B |
| 130 | ~$E03-P102安装板.SLDPRT | 10B |
| 131 | ~$E03-P103导柱.SLDPRT | 10B |
| 132 | ~$E03-P104连接块.SLDPRT | 10B |
| 133 | ~$E03-P105连接块.SLDPRT | 10B |
| 134 | ~$E03-P106安装板.SLDPRT | 10B |
| 135 | ~$E03-P107安装板.SLDPRT | 10B |
| 136 | ~$E03-P108-导套.SLDPRT | 10B |
| 137 | ~$E03-P109-导柱.SLDPRT | 10B |
| 138 | ~$E03-P110裁切下模板.SLDPRT | 10B |
| 139 | ~$E03-P111裁切上模板.SLDPRT | 10B |
| 140 | ~$E03-P112上模切刀.SLDPRT | 10B |
| 141 | ~$E03-P113裁切脱料板.SLDPRT | 10B |
| 142 | ~$E03-P114连接块.SLDPRT | 10B |
| 143 | ~$E03-P115连接块.SLDPRT | 10B |
| 144 | ~$E03-P116外六角螺丝M14-110.SLDPRT | 10B |
| 145 | ~$E03-P117定位销.SLDPRT | 10B |
| 146 | ~$E03-P201安装板(对称).SLDPRT | 10B |
| 147 | ~$E03-P201安装板.SLDPRT | 10B |
| 148 | ~$E03-P202安装板.SLDPRT | 10B |
| 149 | ~$E03-P203加强筋.SLDPRT | 10B |
| 150 | ~$E03-P204安装板.SLDPRT | 10B |
| 151 | ~$E03-P205导向块.SLDPRT | 10B |
| 152 | ~$E03-P301固定底板.SLDPRT | 10B |
| 153 | ~$E03-P302侧板.SLDPRT | 10B |
| 154 | ~$E03-P303加强筋.SLDPRT | 10B |
| 155 | ~$E03-P304安装板.SLDPRT | 10B |
| 156 | ~$E03-P305安装块.SLDPRT | 10B |
| 157 | ~$E03-P306导向块.SLDPRT | 10B |
| 158 | ~$E03-P307垫块.SLDPRT | 10B |
| 159 | ~$E03-P308安装板(对称).SLDPRT | 10B |
| 160 | ~$E03-P308安装板.SLDPRT | 10B |
| 161 | ~$E03-P309压块(对称).SLDPRT | 10B |
| 162 | ~$E03-P309压块.SLDPRT | 10B |
| 163 | ~$E03-P310胶垫.SLDPRT | 10B |
| 164 | ~$E03-P401-底板.SLDPRT | 10B |
| 165 | ~$E03-P402-挡块.SLDPRT | 10B |
| 166 | ~$E03-P403-连接板.SLDPRT | 10B |
| 167 | ~$E03-P404-限位块.SLDPRT | 10B |
| 168 | ~$E03-P405-安装块(对称).SLDPRT | 10B |
| 169 | ~$E03-P405-安装块.SLDPRT | 10B |
| 170 | ~$E03-P406-连接块.SLDPRT | 10B |
| 171 | ~$E04-ASSY尺寸检查组件(固定).SLDASM | 10B |
| 172 | ~$E04-ASSY尺寸检查组件(移动).SLDASM | 10B |
| 173 | ~$E04-N001双联气缸CXSM6-10-Z73.SLDPRT | 10B |
| 174 | ~$E04-N002调速阀AS1201F-M5-04.SLDPRT | 10B |
| 175 | ~$E04-N003光源SM-CO70.SLDPRT | 10B |
| 176 | ~$E04-N004镜头ML-2514(MORITEX).SLDPRT | 10B |
| 177 | ~$E04-N005-CCD-ANPVC1210(松下).SLDPRT | 10B |
| 178 | ~$E04-P001安装板.SLDPRT | 10B |
| 179 | ~$E04-P002底板.SLDPRT | 10B |
| 180 | ~$E04-P003加强筋.SLDPRT | 10B |
| 181 | ~$E04-P004固定块.SLDPRT | 10B |
| 182 | ~$E04-P005垫块.SLDPRT | 10B |
| 183 | ~$E04-P006导向块.SLDPRT | 10B |
| 184 | ~$E04-P007压块.SLDPRT | 10B |
| 185 | ~$E04-P008垫块.SLDPRT | 10B |
| 186 | ~$E04-P009胶垫.SLDPRT | 10B |
| 187 | ~$E05-1-ASSY电检治具.SLDASM | 10B |
| 188 | ~$E05-2-ASSY电检视觉(固定).SLDASM | 10B |
| 189 | ~$E05-2-ASSY电检视觉(移动).SLDASM | 10B |
| 190 | ~$E05-3-ASSY电检对位平台.SLDASM | 10B |
| 191 | ~$E05-ASSY电检组件(固定).SLDASM | 10B |
| 192 | ~$E05-ASSY电检组件(移动).SLDASM | 10B |
| 193 | ~$E05-N101气缸EMXS25L-10AS-A93V.SLDPRT | 10B |
| 194 | ~$E05-N102电路板排线.SLDPRT | 10B |
| 195 | ~$E05-N103节流阀AS2201-01-F06S.SLDPRT | 10B |
| 196 | ~$E05-N104检测电路板.SLDPRT | 10B |
| 197 | ~$E05-N105销钉MS6-15.SLDPRT | 10B |
| 198 | ~$E05-N201光源SM-CO70.SLDPRT | 10B |
| 199 | ~$E05-N202镜头ML-2514(MORITEX).SLDPRT | 10B |
| 200 | ~$E05-N203-CCD-ANPVC1210(松下).SLDPRT | 10B |
| 201 | ~$E05-N204节流阀AS1201F-M5-04.SLDPRT | 10B |
| 202 | ~$E05-N205双联气缸CXSM6-10-Z73.SLDPRT | 10B |
| 203 | ~$E05-N301-CDU32-20D-A93.SLDPRT | 10B |
| 204 | ~$E05-N302-对位平台VVB-010-C02E.SLDPRT | 10B |
| 205 | ~$E05-N303-EG15-210.sldprt | 10B |
| 206 | ~$E05-N303-EGW15SA.sldprt | 10B |
| 207 | ~$E05-N304-浮动接头JA30-10-125(SMC).SLDPRT | 10B |
| 208 | ~$E05-N305-液压缓冲器RB1006(SMC).SLDPRT | 10B |
| 209 | ~$E05-N306-节流阀AS1201-M5-F06.SLDPRT | 10B |
| 210 | ~$E05-P101底板.SLDPRT | 10B |
| 211 | ~$E05-P102安装板.SLDPRT | 10B |
| 212 | ~$E05-P103安装板.SLDPRT | 10B |
| 213 | ~$E05-P104安装板.SLDPRT | 10B |
| 214 | ~$E05-P105垫块.SLDPRT | 10B |
| 215 | ~$E05-P106垫块.SLDPRT | 10B |
| 216 | ~$E05-P107加强筋.SLDPRT | 10B |
| 217 | ~$E05-P108定位销.SLDPRT | 10B |
| 218 | ~$E05-P201安装板.SLDPRT | 10B |
| 219 | ~$E05-P202安装板.SLDPRT | 10B |
| 220 | ~$E05-P203加强板.SLDPRT | 10B |
| 221 | ~$E05-P204安装板.SLDPRT | 10B |
| 222 | ~$E05-P205导向块.SLDPRT | 10B |
| 223 | ~$E05-P206安装板(对称).SLDPRT | 10B |
| 224 | ~$E05-P206安装板.SLDPRT | 10B |
| 225 | ~$E05-P207安装块.SLDPRT | 10B |
| 226 | ~$E05-P208胶垫.SLDPRT | 10B |
| 227 | ~$E05-P209压块(对称).SLDPRT | 10B |
| 228 | ~$E05-P209压块.SLDPRT | 10B |
| 229 | ~$E05-P301-底板.SLDPRT | 10B |
| 230 | ~$E05-P302-挡块.SLDPRT | 10B |
| 231 | ~$E05-P303-连接板.SLDPRT | 10B |
| 232 | ~$E05-P304-限位块.SLDPRT | 10B |
| 233 | ~$E05-P305-安装块(对称).SLDPRT | 10B |
| 234 | ~$E05-P305-安装块.SLDPRT | 10B |
| 235 | ~$E05-P306-连接块.SLDPRT | 10B |
| 236 | ~$E06-N001步进马达YK57XN78-4208A(研控).SLDPRT | 10B |
| 237 | ~$E06-N002同步带轮HTPA48S3M100A-P8(MISUMI).SLDPRT | 10B |
| 238 | ~$E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑块).SLDPRT | 10B |
| 239 | ~$E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑轨).SLDPRT | 10B |
| 240 | ~$E06-N003导轨MGNR15R380CM+RC (E=10)(上银).SLDASM | 10B |
| 241 | ~$E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪1).SLDPRT | 10B |
| 242 | ~$E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪2).SLDPRT | 10B |
| 243 | ~$E06-N004气夹MHC2-16D-Y59A(SMC)(本体).SLDPRT | 10B |
| 244 | ~$E06-N004气夹MHC2-16D-Y59A(SMC).SLDASM | 10B |
| 245 | ~$E06-N006同步带HTBN1080S3M-100(MISUMI).SLDPRT | 10B |
| 246 | ~$E06-N007传感器SX671(OMRON).SLDPRT | 10B |
| 247 | ~$E06-N008拖链2.SLDPRT | 10B |
| 248 | ~$E06-P001底板.SLDPRT | 10B |
| 249 | ~$E06-P002立板.SLDPRT | 10B |
| 250 | ~$E06-P003加强筋.SLDPRT | 10B |
| 251 | ~$E06-P004安装板.SLDPRT | 10B |
| 252 | ~$E06-P005挡块.SLDPRT | 10B |
| 253 | ~$E06-P006块.SLDPRT | 10B |
| 254 | ~$E06-P007块.SLDPRT | 10B |
| 255 | ~$E06-P008气夹安装板.SLDPRT | 10B |
| 256 | ~$E06-P009夹块.SLDPRT | 10B |
| 257 | ~$E06-P010皮带槽块.SLDPRT | 10B |
| 258 | ~$E06-P011安装座.SLDPRT | 10B |
| 259 | ~$E06-P012轴.SLDPRT | 10B |
| 260 | ~$E06-P013螺母.SLDPRT | 10B |
| 261 | ~$E06-P014罩子.SLDPRT | 10B |
| 262 | ~$E06-P015感应片.SLDPRT | 10B |
| 263 | ~$E06-P016光电感应器安装板.SLDPRT | 10B |
| 264 | ~$E06-P017拖链支架.SLDPRT | 10B |
| 265 | ~$E06-拉料组件(固定).SLDASM | 10B |
| 266 | ~$E06-拉料组件(移动).SLDASM | 10B |
| 267 | ~$FFC产品(L=115贴补强板后).SLDPRT | 10B |
| 268 | ~$M10螺母.SLDPRT | 10B |
| 269 | ~$M14螺母.SLDPRT | 10B |
| 270 | ~$M16螺母.SLDPRT | 10B |
| 271 | ~$M8-25内六角螺丝.SLDPRT | 10B |
| 272 | ~$M8-25带垫片内六角螺丝.SLDASM | 10B |
| 273 | ~$M8-50内六角螺丝.SLDPRT | 10B |
| 274 | ~$M8垫片组件.SLDASM | 10B |
| 275 | ~$M8平垫.SLDPRT | 10B |
| 276 | ~$M8弹垫.SLDPRT | 10B |
| 277 | ~$M8螺母.SLDPRT | 10B |
| 278 | ~$X01-ASSY小操作面板组件.SLDASM | 10B |
| 279 | ~$X01-P001连接板.SLDPRT | 10B |
| 280 | ~$X01-P004小电箱.SLDPRT | 10B |
| 281 | E-ASSY冲裁检测机.SLDASM | 7.21M |
| 282 | E01-1-ASSY地脚组件.SLDASM | 160.50K |
| 283 | E01-ASSY冲裁电检机架.SLDASM | 959.00K |
| 284 | E01-N001-脚轮90(高).SLDPRT | 258.00K |
| 285 | E01-P001M16螺杆.SLDPRT | 100.50K |
| 286 | E01-P002安装板.SLDPRT | 199.50K |
| 287 | E01-P004垫块.SLDPRT | 143.50K |
| 288 | E01-P005地脚.SLDPRT | 116.50K |
| 289 | E01-P006垫板.SLDPRT | 143.50K |
| 290 | E01-P007垫块.SLDPRT | 155.50K |
| 291 | E01-封板1.SLDPRT | 139.50K |
| 292 | E01-封板2.SLDPRT | 139.50K |
| 293 | E01-封板3.SLDPRT | 139.50K |
| 294 | E01-封板4.SLDPRT | 138.00K |
| 295 | E01-封板5.SLDPRT | 139.00K |
| 296 | E01-封板6.SLDPRT | 133.50K |
| 297 | E01-方通50X50-1105.SLDPRT | 157.00K |
| 298 | E01-方通50X50-1305.SLDPRT | 156.00K |
| 299 | E01-方通50X50-265.SLDPRT | 168.50K |
| 300 | E01-方通50X50-320.SLDPRT | 167.00K |
| 301 | E01-方通50X50-321.SLDPRT | 169.50K |
| 302 | E01-方通50X50-370.SLDPRT | 167.50K |
| 303 | E01-方通50X50-378.SLDPRT | 156.50K |
| 304 | E01-方通50X50-410.SLDPRT | 167.00K |
| 305 | E01-方通50X50-421.SLDPRT | 166.50K |
| 306 | E01-方通50X50-428.SLDPRT | 165.50K |
| 307 | E01-方通50X50-478.SLDPRT | 164.00K |
| 308 | E01-配电板1.SLDPRT | 206.50K |
| 309 | E01-配电板2.SLDPRT | 171.00K |
| 310 | E01-配电板3.SLDPRT | 170.00K |
| 311 | E01-配电板4.SLDPRT | 188.00K |
| 312 | E01-门1.SLDPRT | 157.50K |
| 313 | E01-门2.SLDPRT | 157.00K |
| 314 | E01-门3.SLDPRT | 157.00K |
| 315 | E01-门4.SLDPRT | 157.00K |
| 316 | E02-ASSY冲裁检测基板组件.SLDASM | 2.54M |
| 317 | E02-N001-上银滑块HGW20CA.SLDPRT | 450.00K |
| 318 | E02-N002-上银滑轨HGR20CA2R420.SLDPRT | 333.50K |
| 319 | E02-N003-位置显示器DPNP4P1.SLDPRT | 315.50K |
| 320 | E02-N004-锁紧把手CLNP12-40.SLDPRT | 141.50K |
| 321 | E02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 1.62M |
| 322 | E02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 226.50K |
| 323 | E02-N006-轴承B6000ZZ.SLDPRT | 188.50K |
| 324 | E02-N007-实心手轮AHSN100.SLDPRT | 264.50K |
| 325 | E02-P001冲裁检测基板.SLDPRT | 479.50K |
| 326 | E02-P002垫板.SLDPRT | 153.50K |
| 327 | E02-P003固定座.SLDPRT | 217.00K |
| 328 | E02-P004固定块.SLDPRT | 114.50K |
| 329 | E02-P006锁紧螺母.SLDPRT | 248.50K |
| 330 | E02-P007丝母座.SLDPRT | 253.50K |
| 331 | E02-P008挡块.SLDPRT | 184.50K |
| 332 | E02-P009冲裁检测基板.SLDPRT | 962.00K |
| 333 | E02-P010冲裁检测基板.SLDPRT | 765.50K |
| 334 | E02-P011支撑板.SLDPRT | 302.50K |
| 335 | E02-P012支撑座.SLDPRT | 250.00K |
| 336 | E02-P013支撑板.SLDPRT | 298.50K |
| 337 | E02-P014支撑座(对称).SLDPRT | 313.00K |
| 338 | E02-P014支撑座.SLDPRT | 306.00K |
| 339 | E02-P015垫块.SLDPRT | 327.50K |
| 340 | E03-1-ASSY冲裁模具.SLDASM | 1.10M |
| 341 | E03-2-ASSY冲裁光源(固定).SLDASM | 393.00K |
| 342 | E03-2-ASSY冲裁光源(移动).SLDASM | 392.50K |
| 343 | E03-3-ASSY冲裁CCD(固定).SLDASM | 444.50K |
| 344 | E03-3-ASSY冲裁CCD(移动).SLDASM | 457.50K |
| 345 | E03-4-ASSY冲裁对位平台.SLDASM | 945.50K |
| 346 | E03-ASSY冲裁组件(固定).SLDASM | 1.69M |
| 347 | E03-ASSY冲裁组件(移动).SLDASM | 1.72M |
| 348 | E03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT | 220.50K |
| 349 | E03-N102-直线轴承LHFSD16G.SLDPRT | 153.50K |
| 350 | E03-N104调速阀AS3201F-03-08S.SLDPRT | 127.00K |
| 351 | E03-N105气缸CDQ2B80-15D-M9NV.SLDPRT | 227.00K |
| 352 | E03-N106直线轴承LHMSD16.SLDPRT | 282.50K |
| 353 | E03-N107定位销FPDPC6-P8-L10-B10(MISUMI).SLDPRT | 188.50K |
| 354 | E03-N108-等高螺栓MSB6-25(MISUMI).SLDPRT | 157.50K |
| 355 | E03-N109-弹簧SWY11-20(MISUMI).SLDPRT | 455.00K |
| 356 | E03-N201光源SM-CO70(500W用).SLDPRT | 445.50K |
| 357 | E03-N202-电缸T4-12-200-3L-ERCD-CN1(YAMAHA).SLDPRT | 656.00K |
| 358 | E03-N301相机ANPVC1470(松下).SLDPRT | 388.50K |
| 359 | E03-N302镜头ML-2514(MORITEX).SLDPRT | 221.00K |
| 360 | E03-N303双联气缸CXSM6-10-Z73.SLDPRT | 212.00K |
| 361 | E03-N304节流阀AS1201F-M5-04.SLDPRT | 143.00K |
| 362 | E03-N401-CDU32-70A-A93.SLDPRT | 236.50K |
| 363 | E03-N402-对位平台VVB-010-C02E.SLDPRT | 483.00K |
| 364 | E03-N403-EG15-210.sldprt | 337.50K |
| 365 | E03-N403-EGW15SA.sldprt | 266.00K |
| 366 | E03-N404-浮动接头JA30-10-125(SMC).SLDPRT | 142.50K |
| 367 | E03-N405-液压缓冲器RB1006(SMC).SLDPRT | 123.00K |
| 368 | E03-N406-AS2201-01-F06S.SLDPRT | 149.00K |
| 369 | E03-P101底板.SLDPRT | 438.00K |
| 370 | E03-P102安装板.SLDPRT | 471.00K |
| 371 | E03-P103导柱.SLDPRT | 225.50K |
| 372 | E03-P104连接块.SLDPRT | 234.50K |
| 373 | E03-P105连接块.SLDPRT | 180.50K |
| 374 | E03-P106安装板.SLDPRT | 337.00K |
| 375 | E03-P107安装板.SLDPRT | 526.00K |
| 376 | E03-P108-导套.SLDPRT | 192.50K |
| 377 | E03-P109-导柱.SLDPRT | 154.00K |
| 378 | E03-P110裁切下模板.SLDPRT | 302.00K |
| 379 | E03-P111裁切上模板.SLDPRT | 434.50K |
| 380 | E03-P112上模切刀.SLDPRT | 160.50K |
| 381 | E03-P113裁切脱料板.SLDPRT | 380.00K |
| 382 | E03-P114连接块.SLDPRT | 234.50K |
| 383 | E03-P115连接块.SLDPRT | 191.00K |
| 384 | E03-P116外六角螺丝M14-110.SLDPRT | 158.50K |
| 385 | E03-P117定位销.SLDPRT | 212.50K |
| 386 | E03-P201安装板(对称).SLDPRT | 297.50K |
| 387 | E03-P201安装板.SLDPRT | 557.00K |
| 388 | E03-P202安装板.SLDPRT | 226.00K |
| 389 | E03-P203加强筋.SLDPRT | 223.50K |
| 390 | E03-P204安装板.SLDPRT | 586.50K |
| 391 | E03-P205导向块.SLDPRT | 180.00K |
| 392 | E03-P301固定底板.SLDPRT | 307.50K |
| 393 | E03-P302侧板.SLDPRT | 339.00K |
| 394 | E03-P303加强筋.SLDPRT | 247.00K |
| 395 | E03-P304安装板.SLDPRT | 280.00K |
| 396 | E03-P305安装块.SLDPRT | 230.00K |
| 397 | E03-P306导向块.SLDPRT | 180.00K |
| 398 | E03-P307垫块.SLDPRT | 297.00K |
| 399 | E03-P308安装板(对称).SLDPRT | 290.00K |
| 400 | E03-P308安装板.SLDPRT | 287.00K |
| 401 | E03-P309压块(对称).SLDPRT | 240.00K |
| 402 | E03-P309压块.SLDPRT | 235.00K |
| 403 | E03-P310胶垫.SLDPRT | 126.50K |
| 404 | E03-P401-底板.SLDPRT | 531.00K |
| 405 | E03-P402-挡块.SLDPRT | 180.00K |
| 406 | E03-P403-连接板.SLDPRT | 410.50K |
| 407 | E03-P404-限位块.SLDPRT | 233.00K |
| 408 | E03-P405-安装块(对称).SLDPRT | 281.00K |
| 409 | E03-P405-安装块.SLDPRT | 268.00K |
| 410 | E03-P406-连接块.SLDPRT | 244.50K |
| 411 | E04-ASSY尺寸检查组件(固定).SLDASM | 713.50K |
| 412 | E04-ASSY尺寸检查组件(移动).SLDASM | 712.50K |
| 413 | E04-N001双联气缸CXSM6-10-Z73.SLDPRT | 222.50K |
| 414 | E04-N002调速阀AS1201F-M5-04.SLDPRT | 142.00K |
| 415 | E04-N003光源SM-CO70.SLDPRT | 445.50K |
| 416 | E04-N004镜头ML-2514(MORITEX).SLDPRT | 222.00K |
| 417 | E04-N005-CCD-ANPVC1210(松下).SLDPRT | 767.50K |
| 418 | E04-P001安装板.SLDPRT | 440.00K |
| 419 | E04-P002底板.SLDPRT | 308.50K |
| 420 | E04-P003加强筋.SLDPRT | 246.50K |
| 421 | E04-P004固定块.SLDPRT | 334.50K |
| 422 | E04-P005垫块.SLDPRT | 256.00K |
| 423 | E04-P006导向块.SLDPRT | 177.00K |
| 424 | E04-P007压块.SLDPRT | 233.50K |
| 425 | E04-P008垫块.SLDPRT | 249.50K |
| 426 | E04-P009胶垫.SLDPRT | 126.50K |
| 427 | E05-1-ASSY电检治具.SLDASM | 608.00K |
| 428 | E05-2-ASSY电检视觉(固定).SLDASM | 671.00K |
| 429 | E05-2-ASSY电检视觉(移动).SLDASM | 672.50K |
| 430 | E05-3-ASSY电检对位平台.SLDASM | 927.00K |
| 431 | E05-ASSY电检组件(固定).SLDASM | 1.31M |
| 432 | E05-ASSY电检组件(移动).SLDASM | 1.41M |
| 433 | E05-N101气缸EMXS25L-10AS-A93V.SLDPRT | 265.00K |
| 434 | E05-N102电路板排线.SLDPRT | 202.00K |
| 435 | E05-N103节流阀AS2201-01-F06S.SLDPRT | 135.00K |
| 436 | E05-N104检测电路板.SLDPRT | 187.00K |
| 437 | E05-N105销钉MS6-15.SLDPRT | 198.50K |
| 438 | E05-N201光源SM-CO70.SLDPRT | 445.50K |
| 439 | E05-N202镜头ML-2514(MORITEX).SLDPRT | 222.00K |
| 440 | E05-N203-CCD-ANPVC1210(松下).SLDPRT | 767.50K |
| 441 | E05-N204节流阀AS1201F-M5-04.SLDPRT | 143.00K |
| 442 | E05-N205双联气缸CXSM6-10-Z73.SLDPRT | 212.00K |
| 443 | E05-N301-CDU32-20D-A93.SLDPRT | 228.00K |
| 444 | E05-N302-对位平台VVB-010-C02E.SLDPRT | 482.50K |
| 445 | E05-N303-EG15-210.sldprt | 343.50K |
| 446 | E05-N303-EGW15SA.sldprt | 266.00K |
| 447 | E05-N304-浮动接头JA30-10-125(SMC).SLDPRT | 142.50K |
| 448 | E05-N305-液压缓冲器RB1006(SMC).SLDPRT | 123.00K |
| 449 | E05-N306-节流阀AS1201-M5-F06.SLDPRT | 157.00K |
| 450 | E05-P101底板.SLDPRT | 408.50K |
| 451 | E05-P102安装板.SLDPRT | 455.50K |
| 452 | E05-P103安装板.SLDPRT | 534.00K |
| 453 | E05-P104安装板.SLDPRT | 398.00K |
| 454 | E05-P105垫块.SLDPRT | 434.50K |
| 455 | E05-P106垫块.SLDPRT | 226.50K |
| 456 | E05-P107加强筋.SLDPRT | 252.00K |
| 457 | E05-P108定位销.SLDPRT | 212.50K |
| 458 | E05-P201安装板.SLDPRT | 268.00K |
| 459 | E05-P202安装板.SLDPRT | 239.50K |
| 460 | E05-P203加强板.SLDPRT | 217.50K |
| 461 | E05-P204安装板.SLDPRT | 327.50K |
| 462 | E05-P205导向块.SLDPRT | 179.50K |
| 463 | E05-P206安装板(对称).SLDPRT | 409.00K |
| 464 | E05-P206安装板.SLDPRT | 401.50K |
| 465 | E05-P207安装块.SLDPRT | 269.50K |
| 466 | E05-P208胶垫.SLDPRT | 126.50K |
| 467 | E05-P209压块(对称).SLDPRT | 242.00K |
| 468 | E05-P209压块.SLDPRT | 237.00K |
| 469 | E05-P301-底板.SLDPRT | 519.50K |
| 470 | E05-P302-挡块.SLDPRT | 180.00K |
| 471 | E05-P303-连接板.SLDPRT | 410.50K |
| 472 | E05-P304-限位块.SLDPRT | 397.00K |
| 473 | E05-P305-安装块(对称).SLDPRT | 281.00K |
| 474 | E05-P305-安装块.SLDPRT | 268.00K |
| 475 | E05-P306-连接块.SLDPRT | 244.50K |
| 476 | E06-N001步进马达YK57XN78-4208A(研控).SLDPRT | 221.50K |
| 477 | E06-N002同步带轮HTPA48S3M100A-P8(MISUMI).SLDPRT | 483.00K |
| 478 | E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑块).SLDPRT | 303.50K |
| 479 | E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑轨).SLDPRT | 270.50K |
| 480 | E06-N003导轨MGNR15R380CM+RC (E=10)(上银).SLDASM | 236.50K |
| 481 | E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪1).SLDPRT | 146.50K |
| 482 | E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪2).SLDPRT | 148.00K |
| 483 | E06-N004气夹MHC2-16D-Y59A(SMC)(本体).SLDPRT | 184.50K |
| 484 | E06-N004气夹MHC2-16D-Y59A(SMC).SLDASM | 259.00K |
| 485 | E06-N006同步带HTBN1080S3M-100(MISUMI).SLDPRT | 1.19M |
| 486 | E06-N007传感器SX671(OMRON).SLDPRT | 242.00K |
| 487 | E06-N008拖链2.SLDPRT | 153.50K |
| 488 | E06-P001底板.SLDPRT | 228.50K |
| 489 | E06-P002立板.SLDPRT | 259.50K |
| 490 | E06-P003加强筋.SLDPRT | 236.00K |
| 491 | E06-P004安装板.SLDPRT | 549.50K |
| 492 | E06-P005挡块.SLDPRT | 165.00K |
| 493 | E06-P006块.SLDPRT | 322.50K |
| 494 | E06-P007块.SLDPRT | 269.50K |
| 495 | E06-P008气夹安装板.SLDPRT | 246.00K |
| 496 | E06-P009夹块.SLDPRT | 201.50K |
| 497 | E06-P010皮带槽块.SLDPRT | 190.00K |
| 498 | E06-P011安装座.SLDPRT | 229.00K |
| 499 | E06-P012轴.SLDPRT | 435.50K |
| 500 | E06-P013螺母.SLDPRT | 234.50K |
| 501 | E06-P014罩子.SLDPRT | 183.50K |
| 502 | E06-P015感应片.SLDPRT | 187.00K |
| 503 | E06-P016光电感应器安装板.SLDPRT | 206.00K |
| 504 | E06-P017拖链支架.SLDPRT | 176.50K |
| 505 | E06-拉料组件(固定).SLDASM | 1.52M |
| 506 | E06-拉料组件(移动).SLDASM | 1.53M |
| 507 | FFC产品(L=115贴补强板后).SLDPRT | 499.00K |
| 508 | HFS8-4040-1165.SLDPRT | 228.00K |
| 509 | HFS8-4040-160.SLDPRT | 253.00K |
| 510 | HFS8-4040-225.SLDPRT | 250.50K |
| 511 | HFS8-4040-315.SLDPRT | 244.00K |
| 512 | HFS8-4040-645.SLDPRT | 428.00K |
| 513 | HFS8-4040-780.SLDPRT | 231.50K |
| 514 | HFS8-4040-850.SLDPRT | 232.50K |
| 515 | HFS8-4040-960-2.SLDPRT | 231.50K |
| 516 | HFS8-4040-960.SLDPRT | 234.50K |
| 517 | M10螺母.SLDPRT | 189.50K |
| 518 | M14螺母.SLDPRT | 191.00K |
| 519 | M16螺母.SLDPRT | 188.50K |
| 520 | M8-25内六角螺丝.SLDPRT | 137.50K |
| 521 | M8-25带垫片内六角螺丝.SLDASM | 123.00K |
| 522 | M8-50内六角螺丝.SLDPRT | 130.50K |
| 523 | M8垫片组件.SLDASM | 126.50K |
| 524 | M8平垫.SLDPRT | 117.00K |
| 525 | M8弹垫.SLDPRT | 124.00K |
| 526 | M8螺母.SLDPRT | 191.50K |
| 527 | X01-ASSY小操作面板组件.SLDASM | 508.00K |
| 528 | X01-N001触摸屏.SLDPRT | 713.50K |
| 529 | X01-N002安装盒.SLDPRT | 294.00K |
| 530 | X01-N003-16带灯按钮红.SLDPRT | 418.00K |
| 531 | X01-N004-16带灯按钮绿.SLDPRT | 419.00K |
| 532 | X01-N005-16带灯按钮黄.SLDPRT | 418.50K |
| 533 | X01-N006-16旋钮.SLDPRT | 533.00K |
| 534 | X01-P001连接板.SLDPRT | 234.50K |
| 535 | X01-P002立柱.SLDPRT | 149.00K |
| 536 | X01-P004小电箱.SLDPRT | 212.50K |
| 537 | Y-D-P001安全门.SLDPRT | 201.00K |
| 538 | Y-D-P002安全门.SLDPRT | 216.50K |
| 539 | Y-D-P003安全门.SLDPRT | 204.00K |
| 540 | Y-D-P004安全门.SLDPRT | 201.00K |
| 541 | Y-D-P005安全门.SLDPRT | 203.50K |
| 542 | Y-D-P006安全门.SLDPRT | 204.50K |
| 543 | Y-D-P007顶板.SLDPRT | 136.50K |
| 544 | Y-E冲裁保护罩.SLDASM | 742.00K |
| 545 | Y-HFS8-4040-1000.SLDPRT | 227.00K |
| 546 | Y-HFS8-4040-1122.SLDPRT | 227.50K |
| 547 | Y-HFS8-4040-905.SLDPRT | 233.00K |
| 548 | Y-HFS8-4040-945.SLDPRT | 235.50K |
| 549 | QQ图片20150407113144.jpg | 225.25K |
| 550 | QQ图片20150407113158.jpg | 68.80K |
| 551 | QQ图片20150407113201.jpg | 125.09K |
| 552 | QQ图片20150407113205.jpg | 80.40K |
| 553 | QQ图片20150407113208.jpg | 111.69K |
| 554 | QQ图片20150407113212.png | 199.74K |
| 555 | QQ图片20150407113215.png | 130.57K |
| 556 | QQ图片20150407113219.jpg | 104.31K |
| 557 | QQ图片20150407113223.jpg | 153.69K |
| 558 | QQ图片20150407113409.jpg | 144.11K |
| 559 | E-ASSY冲裁检测机.STEP | 44.71M |
此图纸下载需要5金币
立即下载
发布者
机械垫脚石
创作: 5330
粉丝: 152
加入时间：2022-04-26
模型信息
图纸ID：307192
图纸格式：sldprt,sldasm,step
文件大小：67.51M
所需金币：5
上传时间：2022-08-22 11:06:04
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2012
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
0.png)
0.png)
0.png)
0.png)
0_0_364.png)
0.png)
0.png)
0.png)
0_0_364.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0_0_364.png)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
