一体式热管空预器设计
(ID:3074426)截图
AI截图渲染
✨AI图片渲染

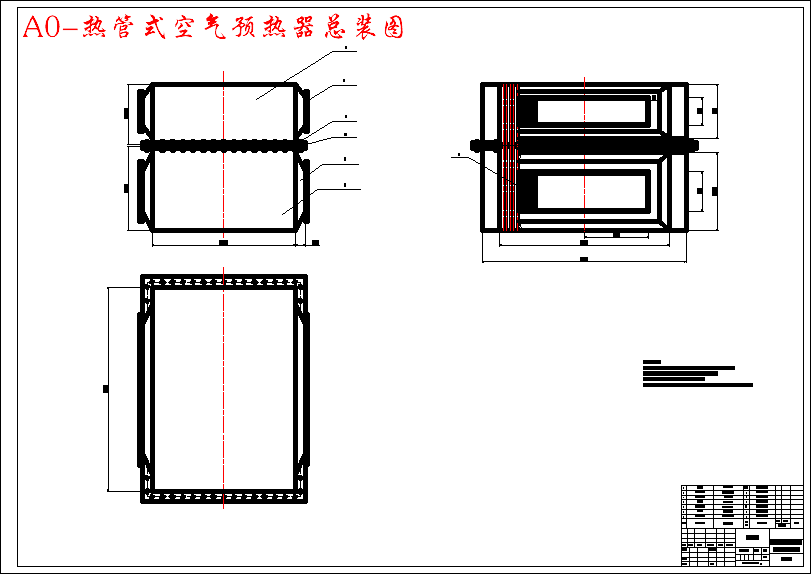

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0-JX4465一体式热管空预器设计图纸汇总.pdf | 109.48K |
| 2 | A0-热管式空预器总装图.dwg | 73.66K |
| 3 | A1-法兰.dwg | 38.09K |

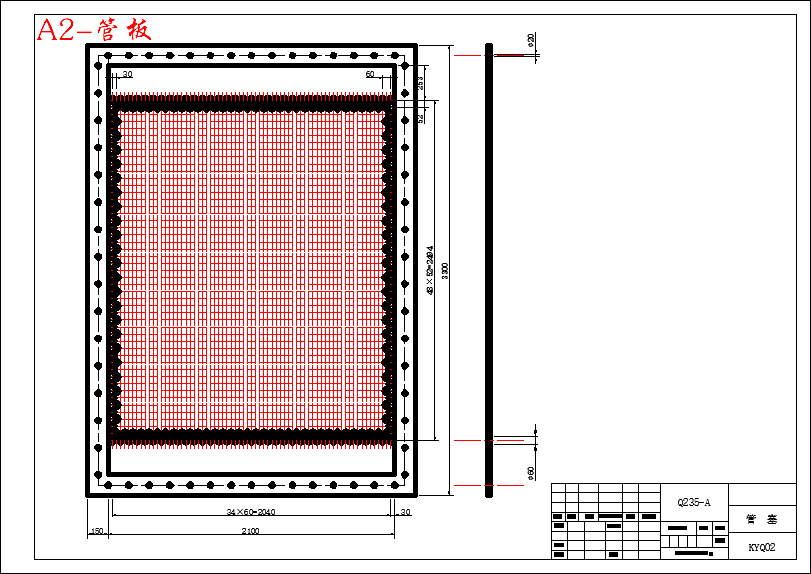

| 4 | A2-管板.dwg | 66.51K |

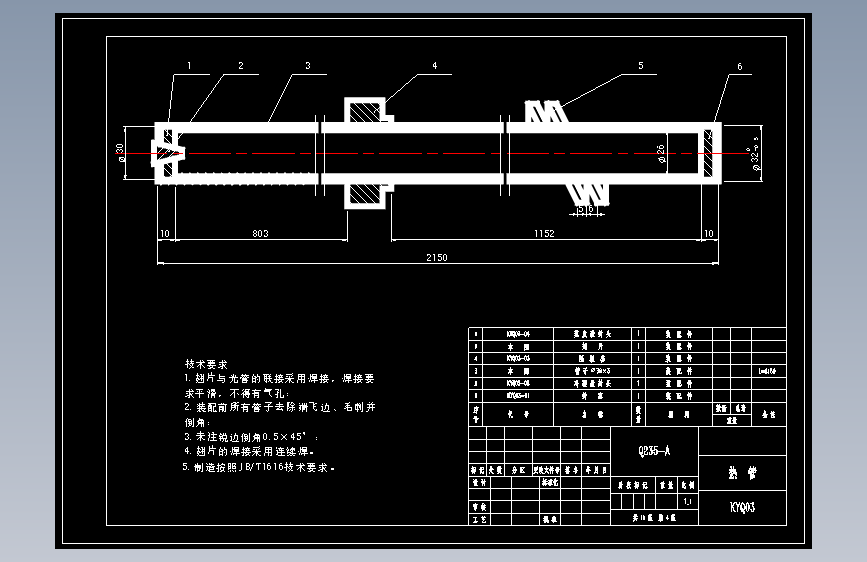

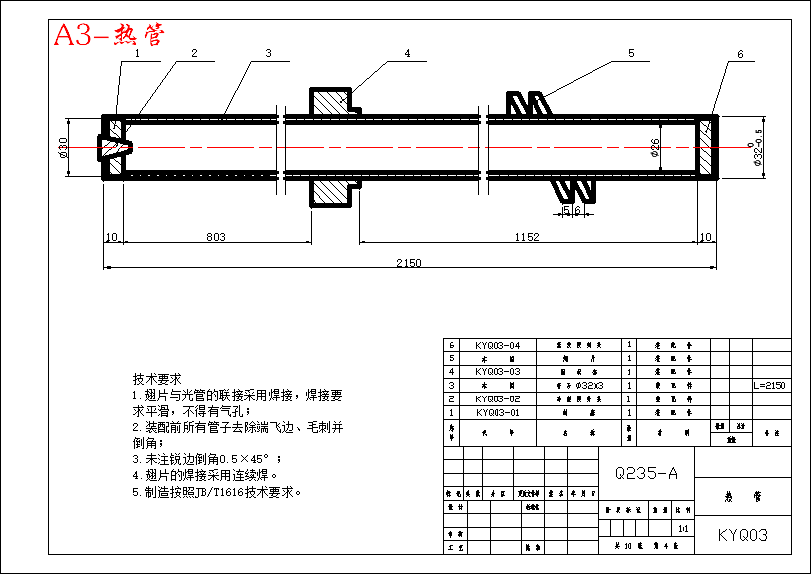

| 5 | A3-热管.dwg | 46.63K |

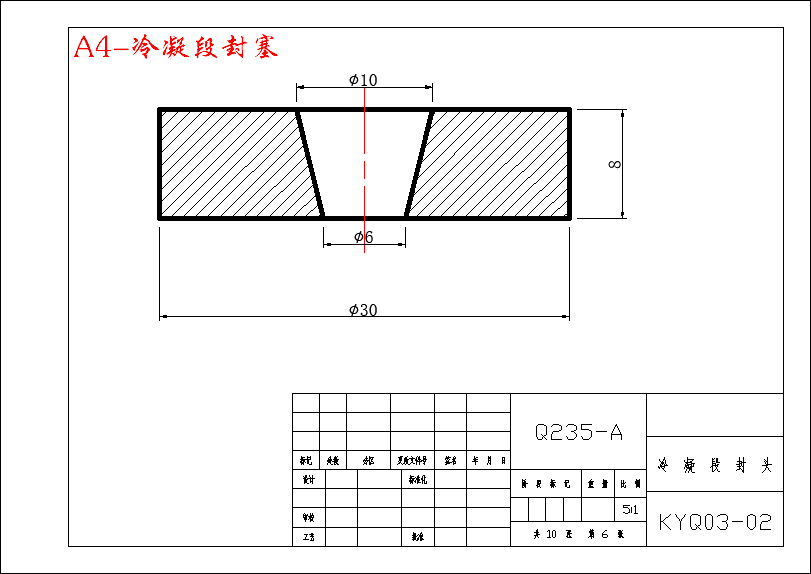

| 6 | A4-冷凝段封塞.dwg | 25.27K |

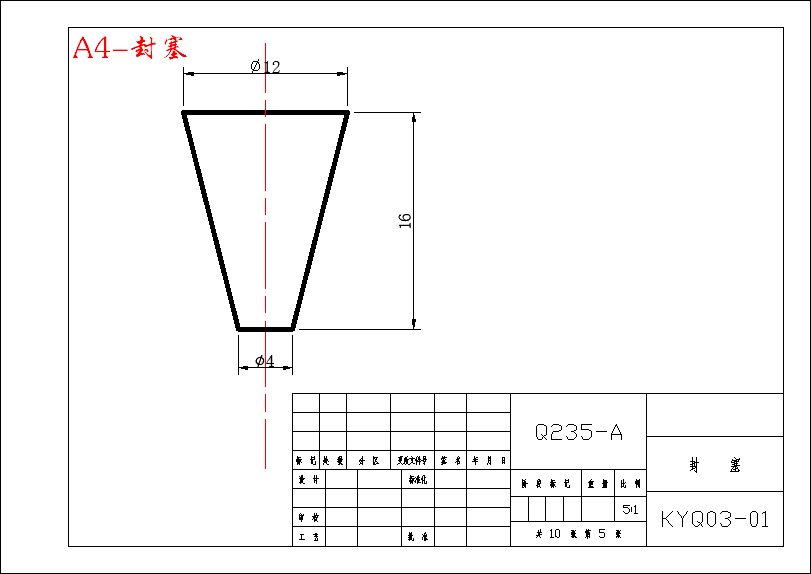

| 7 | A4-封塞.dwg | 23.83K |
| 8 | A4-烟气出口处法兰.dwg | 38.62K |

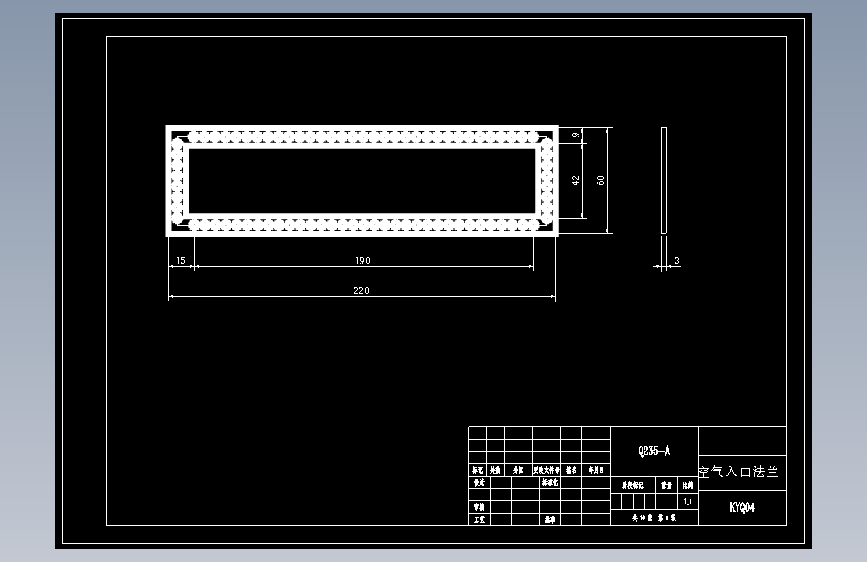

| 9 | A4-空气进口处法兰.dwg | 39.06K |

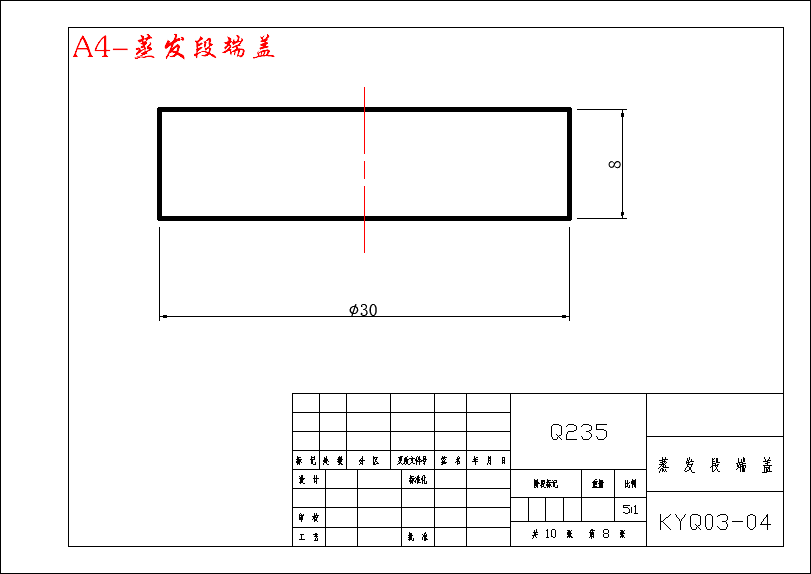

| 10 | A4-蒸发段端盖.dwg | 23.55K |

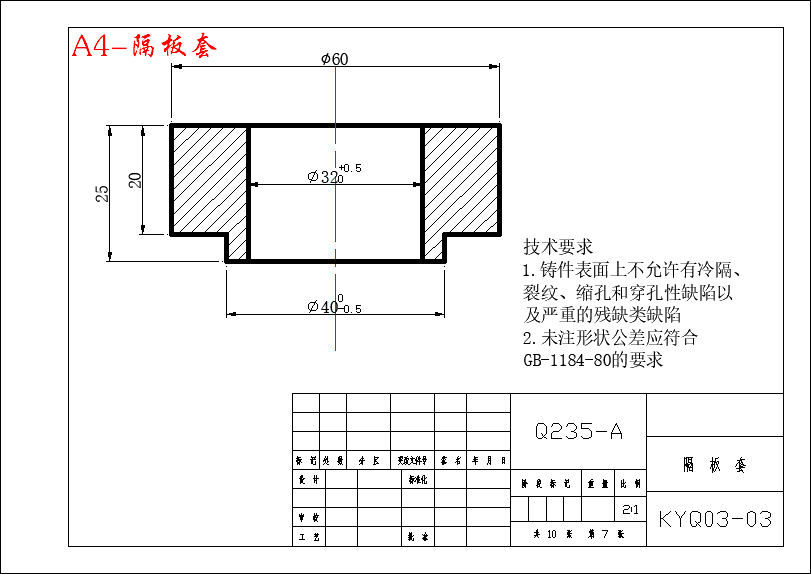

| 11 | A4-隔板套.dwg | 26.30K |
| 12 | 一体式热管空预器设计.doc | 1.07M |
| 13 | 回转式空气预热器的传热和泄漏的数值模型分析.doc | 662.00K |
| 14 | 开题报告:一体式热管空预器设计.doc | 47.00K |
| 15 | 控制燃煤锅炉的汞排放:改装后的空气预热器的解决方案.doc | 281.50K |
| 16 | 调研报告.doc | 146.50K |
此图纸下载需要250金币
立即下载
模型信息
图纸ID:3074426
图纸格式:pdf,dwg
文件大小:1.6M
所需金币:250
上传时间:2026-03-17 22:52:11
是否可编辑:可修改,不包括参数
软件版本:AutoCAD 2013
标签
图纸简介
热管式空气预热器在换热的过程中的热负载、阻力、壁面温度的计算,从理论上而言证明了所设计的热管式空气预热器的性能的可行性。
⑴可以采用1698根 、蒸发段长度为 、冷凝段长度为 ,绝热段长度为 的热管,对总热量为 的烟气热量进行回收;
⑵回收的烟气余热被用于预热空气,使空气的温度从25℃提升到115℃,而把排烟温度从150℃降低到135℃,从而降低了烟气进入大气的温度。
⑶通过计算出带翅片的蒸发段的传热系数为:504.7w/(m2 ℃),冷凝段带翅片的传热系数为:222w/(m2 ℃);
⑷热管式空气预热器烟气侧最低的壁温为147℃,远远高于水的露点温度,因此在该设计中不会出现露点腐蚀,这达到了
