9级分级变速主传动系统设计含5张CAD图N=45-710r-min;公比1.41;P=4kW;电机转速n=1440r-min
(ID:3079222)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

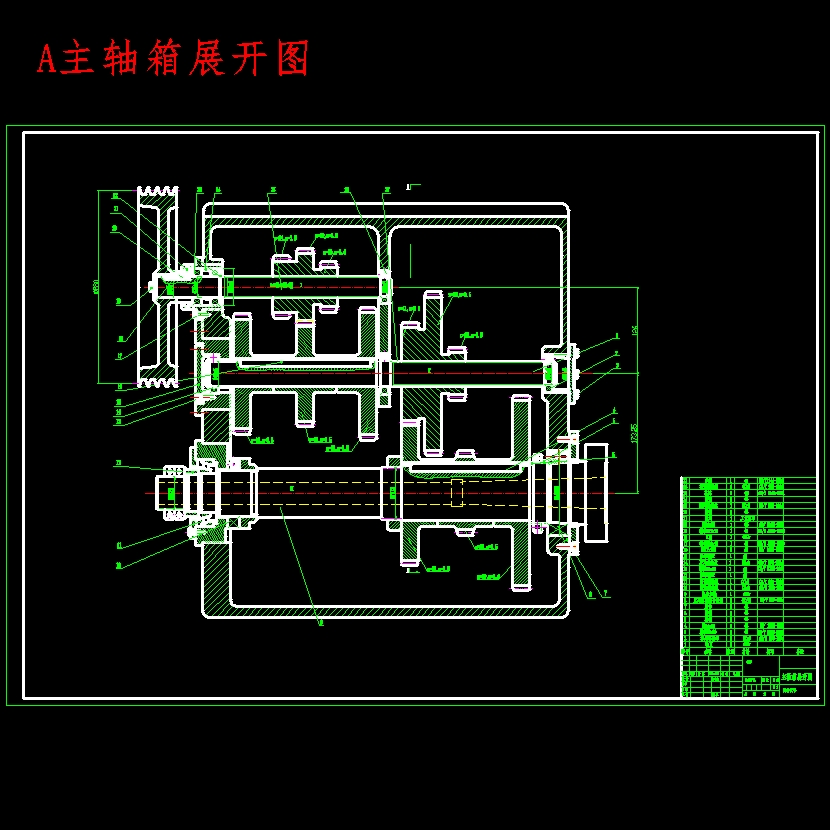

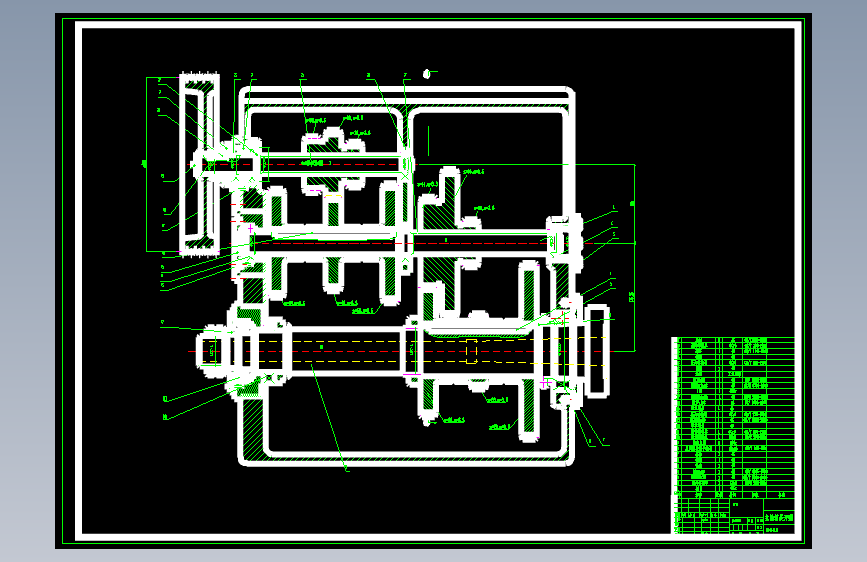

| 1 | A主轴箱展开图.dwg | 209.51K |
| 2 | C20简介-9级分级变速主传动系统设计含5张CAD图N45-710r-min;公比1.41;P4kW;电机转速n1440r-min.pdf | 1.45M |
| 3 | III主轴图纸.dwg | 80.01K |
| 4 | Z9级分级变速主传动系统设计说明书.doc | 1012.75K |

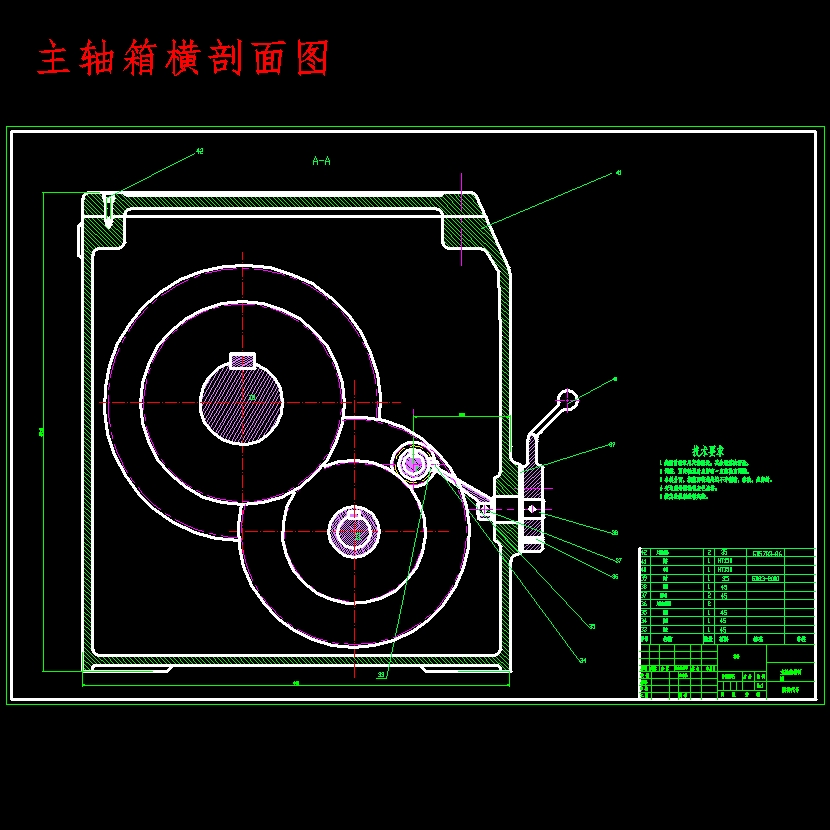

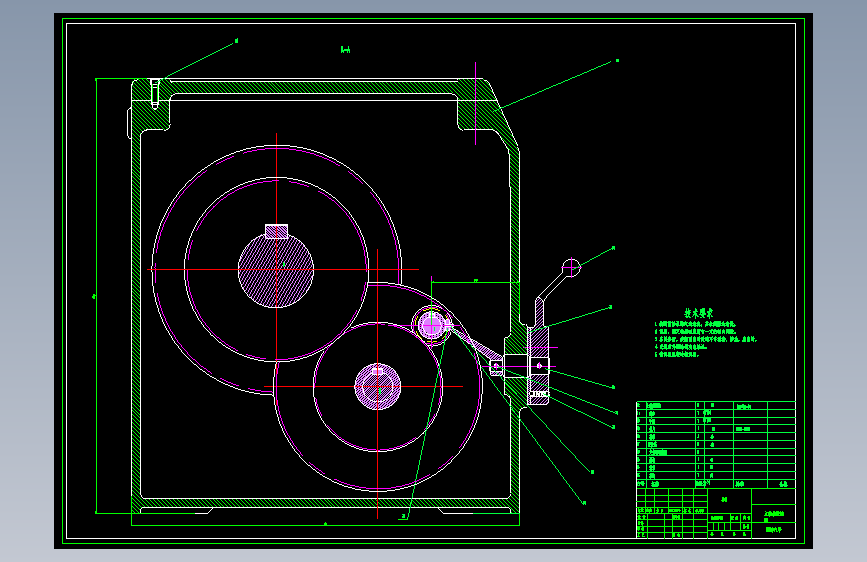

| 5 | 主轴箱横剖面图.dwg | 79.92K |
| 6 | 带轮.dwg | 78.08K |

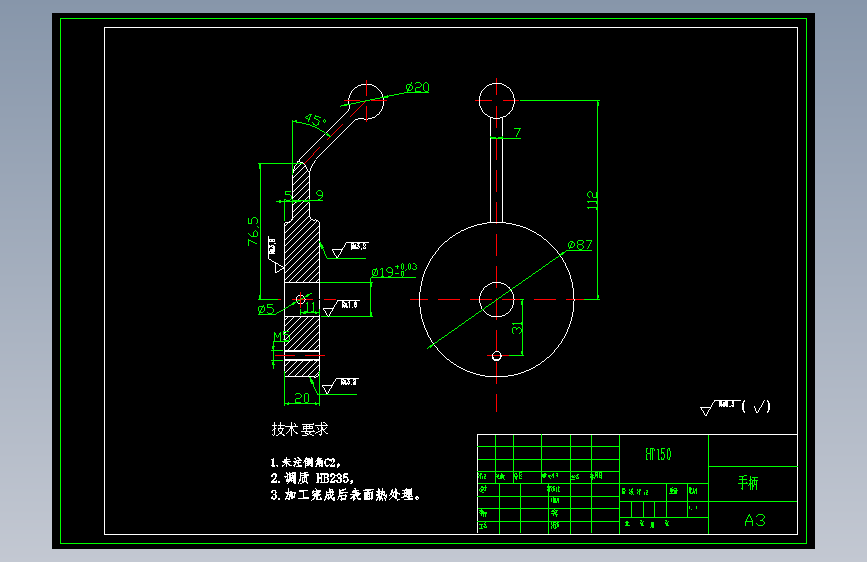

| 7 | 手柄.dwg | 162.42K |

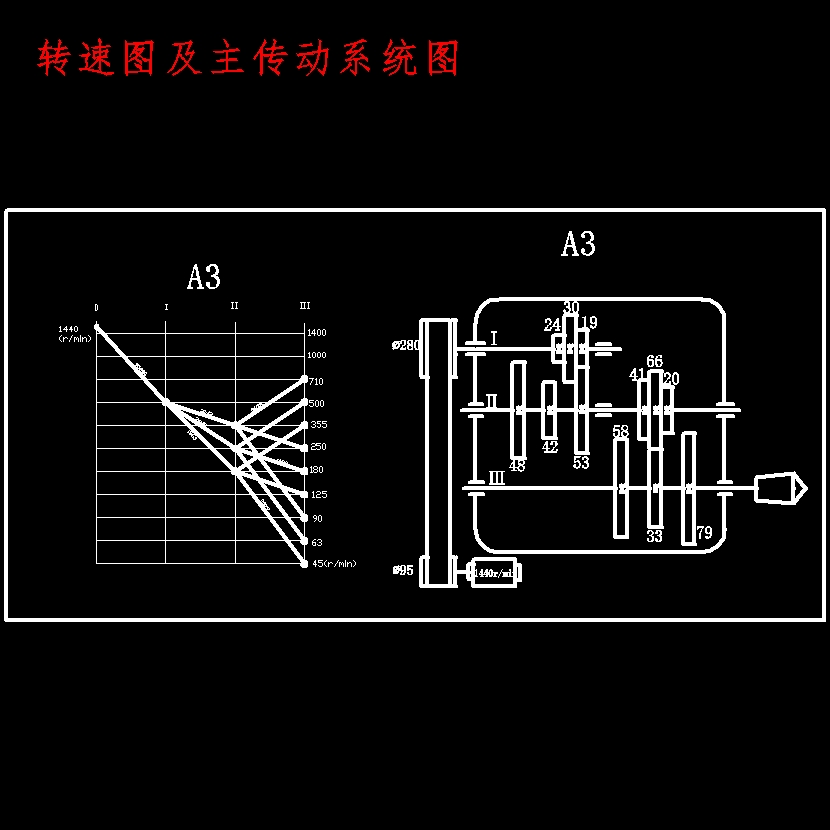

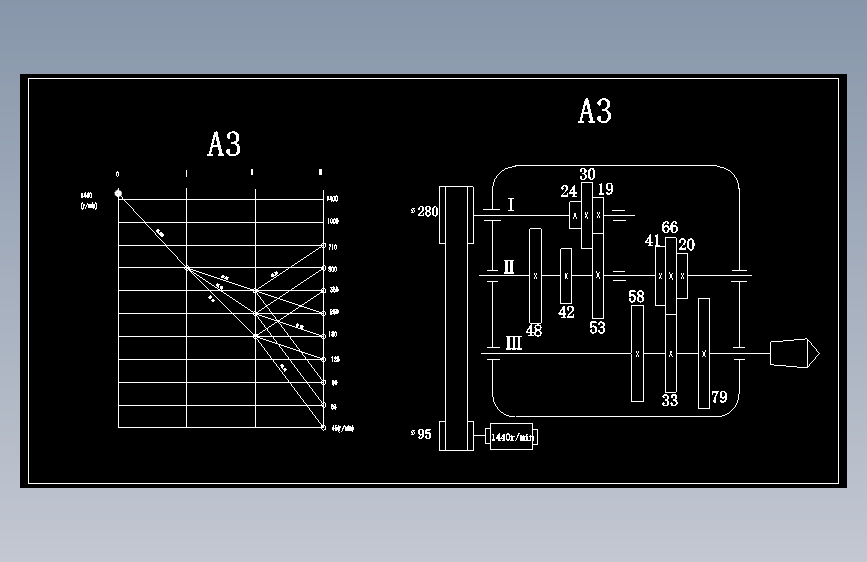

| 8 | 转速图及主传动系统图.DWG | 83.80K |
| 9 | A主轴箱展开图.jpg | 326.97K |
| 10 | III主轴图纸.jpg | 219.75K |
| 11 | 主轴箱横剖面图.jpg | 294.49K |
| 12 | 字数.jpg | 28.86K |
| 13 | 带轮.jpg | 153.03K |
| 14 | 手柄.jpg | 162.63K |
| 15 | 摘要.jpg | 34.87K |
| 16 | 目录.jpg | 97.21K |
| 17 | 设计参数.jpg | 9.27K |
| 18 | 设计所包含文件.jpg | 28.81K |
| 19 | 转速图及主传动系统图.jpg | 125.25K |
