圆筒件组装点焊机

（ID:3085219）

改图/画图

机械设备 / 非标机械 / 圆筒件组装点焊机

©原创

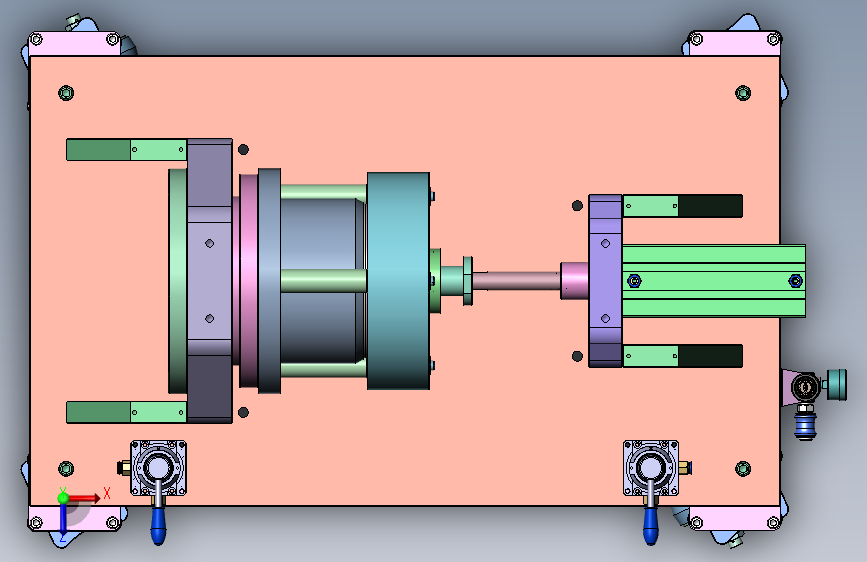

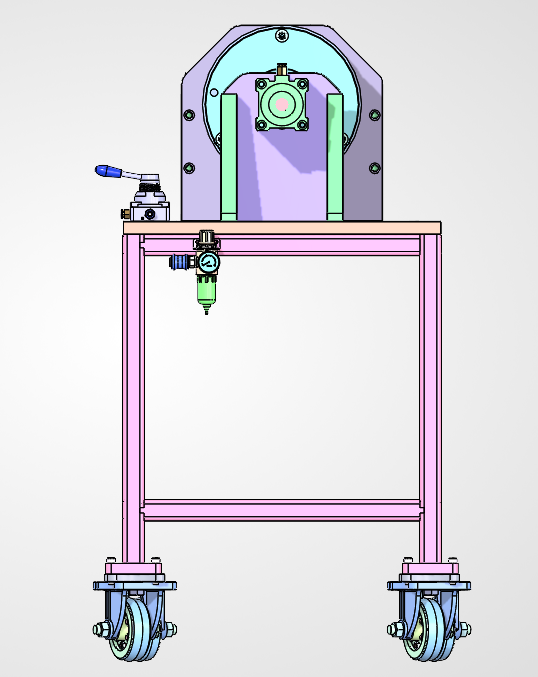

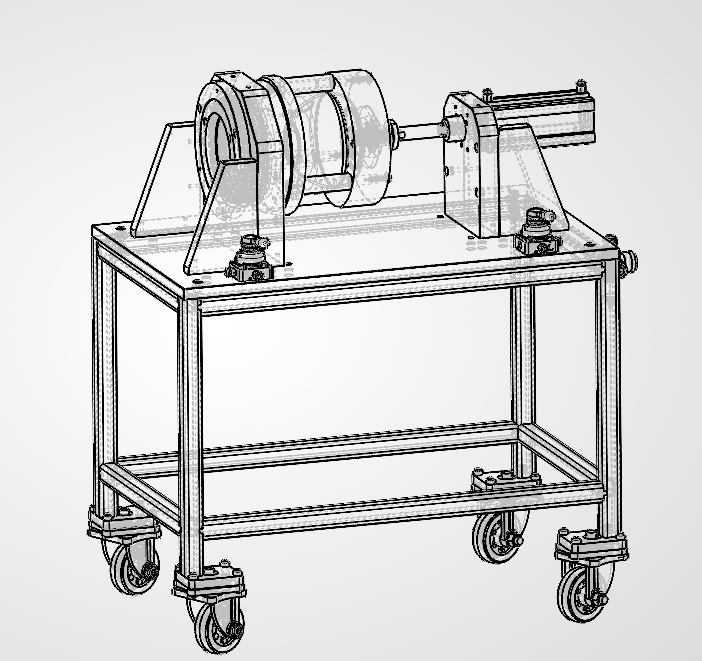

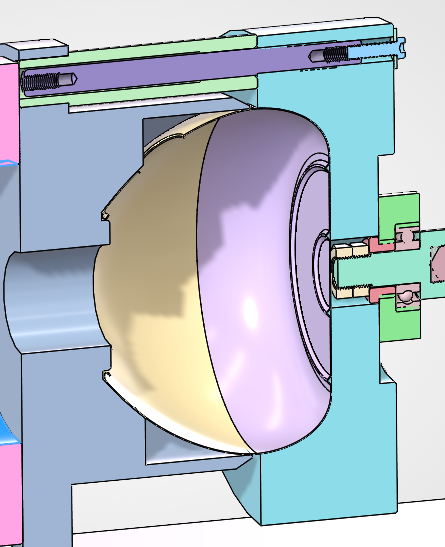

平面图

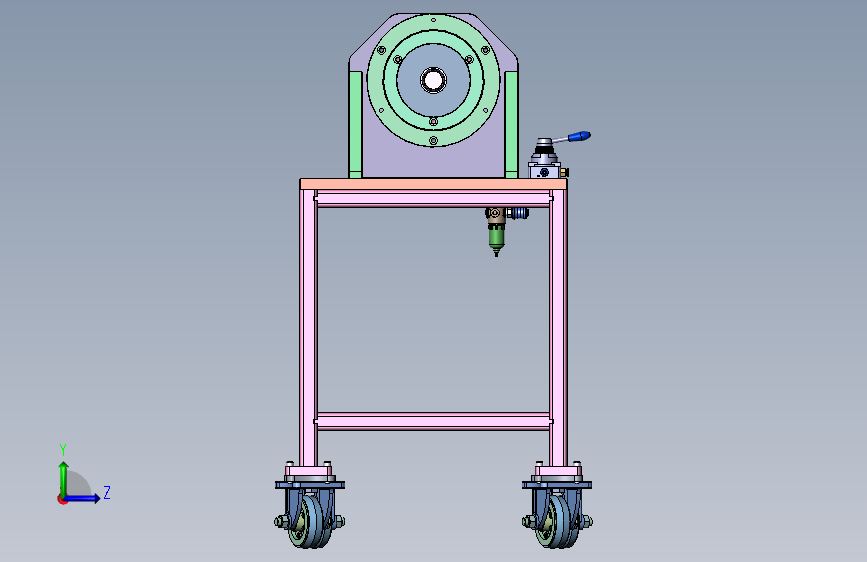

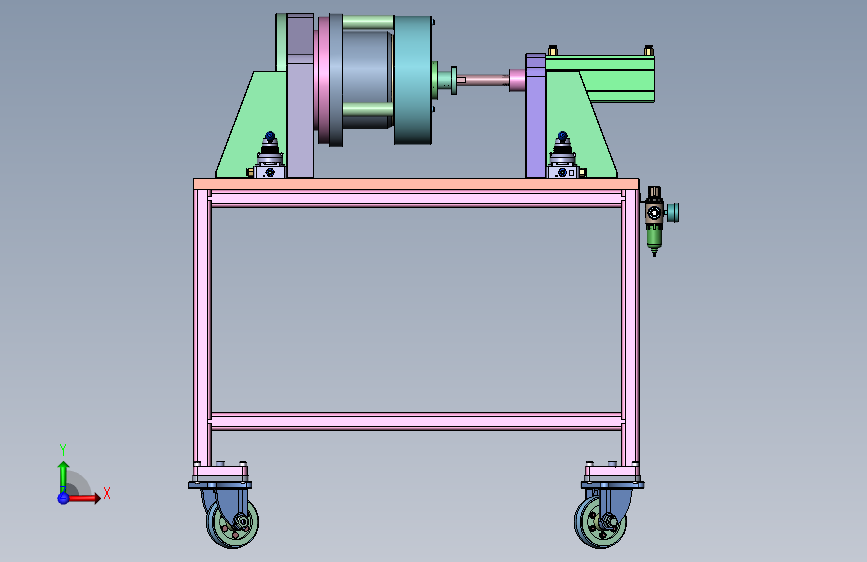

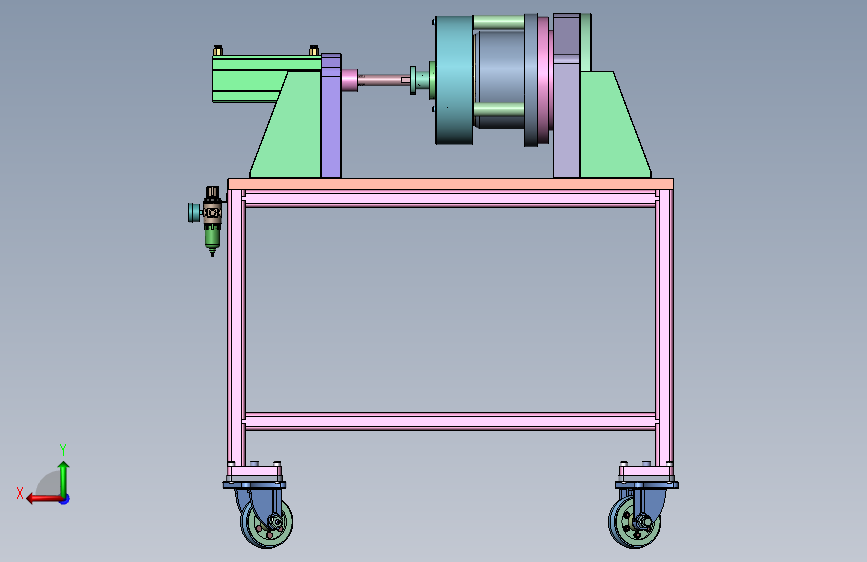

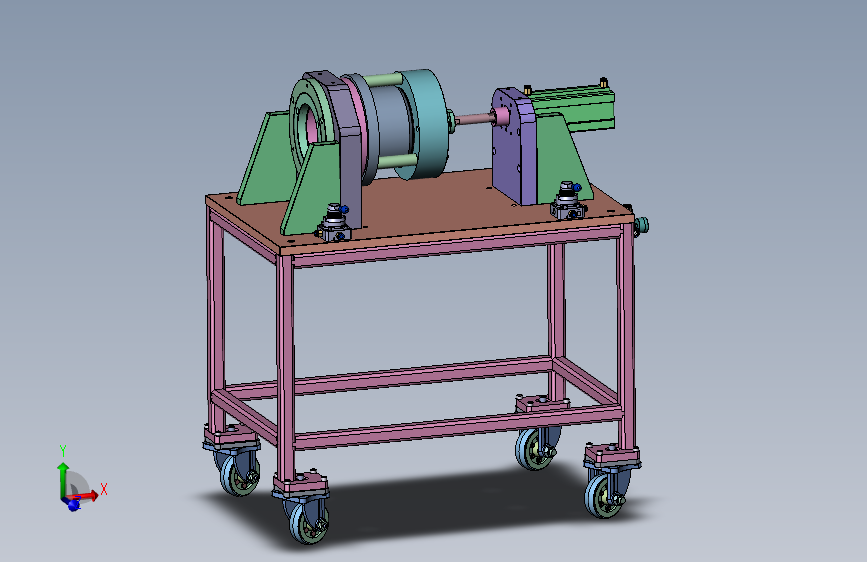

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	001-圆筒件组装点焊机.SLDASM	4.81M
2	001-圆筒件组装点焊机.STEP	20.16M
3	4HV330-10.SLDPRT	1.01M
4	AFR2000-1.SLDPRT	487.93K
5	AFR2000-2.SLDPRT	161.96K
6	AFR2000-3.SLDPRT	319.05K
7	AFR2000-4.SLDPRT	70.61K
8	AFR2000-5.SLDPRT	49.04K
9	AFR2000-带手滑阀.SLDASM	645.98K
10	BoltedConnection-1.SLDASM	107.90K
11	BoltedConnection.SLDASM	67.45K
12	Bush.SLDPRT	38.91K
13	CastorWheel.SLDASM	475.56K
14	CQ2-80-200-A.SLDPRT	221.27K
15	CQ2-80-200-B.SLDPRT	706.27K
16	DIN128A18.SLDPRT	83.57K
17	DIN71412AAM10x1conedshort.SLDPRT	116.60K
18	DIN931-1-replacedbyDINEN24014M18x60.SLDPRT	57.19K
19	DIN933-replacedbyDINEN24017M8x30.SLDPRT	59.09K
20	DIN934-replacedbyDINEN24032_28673_28674M18.SLDPRT	57.34K
21	DIN934-replacedbyDINEN24032_28673_28674M18x2.SLDPRT	58.36K
22	DIN934-replacedbyDINEN24032_28673_28674M8.SLDPRT	58.63K
23	DINEN28752-replacedbyDINENISO87523x22.SLDPRT	44.33K
24	Flange.SLDPRT	54.89K
25	Frame.SLDPRT	298.58K
26	GB_FASTENER_NUT_STNABBM20-S.SLDPRT	157.51K
27	GB_FASTENER_WASHER_PWLAC8.SLDPRT	66.96K
28	GB_HEXAGON_TYPE21M8X30-30-S.SLDPRT	234.02K
29	HSV08手滑阀.SLDPRT.SLDASM	247.57K
30	HSV08手滑阀01.SLDPRT	146.52K
31	HSV08手滑阀02.SLDPRT	70.05K
32	Hub.SLDPRT	53.06K
33	M10X40-C.SLDPRT	173.26K
34	M12-F.SLDPRT	143.36K
35	M12X40-C.SLDPRT	174.87K
36	Plate.SLDPRT	172.53K
37	Rollingbearings61840GB276-94.SLDPRT	1.09M
38	Rollingbearings6304GB276-94.SLDPRT	328.65K
39	Shaft-0.SLDPRT	107.51K
40	Shaft.SLDASM	79.00K
41	Tyre.SLDPRT	39.71K
42	Wheel.SLDASM	107.16K
43	前固定座.SLDPRT	274.56K
44	加强板.SLDPRT	131.71K
45	压紧法兰.SLDPRT	105.08K
46	后固定座.SLDPRT	277.47K
47	垫圈.SLDPRT	98.04K
48	壶底.SLDPRT	377.09K
49	壶身.SLDPRT	413.95K
50	导套.SLDPRT	92.07K
51	导柱.SLDPRT	565.10K
52	底板.SLDPRT	211.09K
53	底部定位板.SLDPRT	200.44K
54	快插接头PC10-0110.SLDPRT	276.03K
55	快插接头PT10-0316.SLDPRT	310.08K
56	机座架.SLDPRT	1.03M
57	气缸CQ2B-80-200DM.SLDASM	599.92K
58	气缸CQ2B-80-30DM.SLDASM	74.79K
59	组装定位点焊夹具座.SLDPRT	214.44K
60	组装点焊夹具.SLDASM	1021.77K
61	转轴.SLDPRT	148.07K
62	转轴2.SLDPRT	884.01K
63	轴承法兰.SLDPRT	109.05K
64	轴承盖.SLDPRT	127.75K
65	限位套.SLDPRT	94.84K

此图纸下载需要60金币

立即下载

发布者

丰富的萝莉

创作: 563

粉丝: 20

加入时间：2022-09-04

私信

关注

模型信息

图纸ID：3085219

图纸格式：sldasm,step,sldprt

文件大小：24.94M

所需金币：60

上传时间：2026-03-22 09:57:35

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2024

图纸简介

本设备为圆筒件组装点焊机，一款圆筒形金属环形点焊设备；使用气缸推动压紧两个相焊接的工作，可手动旋转观察焊缝间隙，再一周间断性点焊达到初步组装固定的作用，然后再放到自动环焊机上实施拉焊；文件夹里包含solidworks2024格式文件有参数可编辑，以及AP214的step中性格式文件,适合各种三维软件打开，欢迎下载参考！
