压力试水测漏机（ID:3085231）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17741479004506.zip | 73.52M |
| 2 | 01-金属容器试水机.SLDASM | 3.90M |
| 3 | 01-金属容器试水机.STEP | 51.21M |
| 4 | 100气缸1.SLDPRT | 157.76K |
| 5 | 100气缸2.SLDPRT | 158.24K |
| 6 | 4HV330-10.SLDPRT | 895.93K |
| 7 | basichuman.SLDASM | 1.73M |
| 8 | HEXLOBULARSOCKETHEADCAPSCREWS-8.8GB.SLDPRT | 195.15K |
| 9 | M6X10-N.SLDPRT | 254.10K |
| 10 | Mirrorsurfacercalf.SLDPRT | 371.39K |
| 11 | Mirrorsurfacerfoot.SLDPRT | 520.62K |
| 12 | Mirrorsurfacerforearm.SLDPRT | 1.18M |
| 13 | Mirrorsurfacerhand.SLDPRT | 596.57K |
| 14 | Mirrorsurfacerthigh.SLDPRT | 514.99K |
| 15 | Mirrorsurfacerupperarm.SLDPRT | 1.24M |
| 16 | surfacehead.SLDPRT | 3.44M |
| 17 | surfaceneck.SLDPRT | 3.22M |
| 18 | surfacercalf.SLDPRT | 2.52M |
| 19 | surfacerfoot.SLDPRT | 2.63M |
| 20 | surfacerforearm.SLDPRT | 3.18M |
| 21 | surfacerhand.SLDPRT | 2.76M |
| 22 | surfacerthigh.SLDPRT | 2.62M |
| 23 | surfacerupperarm.SLDPRT | 3.19M |
| 24 | surfacetorso.sldprt | 4.25M |
| 25 | 压紧板1.SLDPRT | 218.10K |
| 26 | 压紧板2.SLDPRT | 103.45K |
| 27 | 压紧板装配体.SLDASM | 107.55K |
| 28 | 壶身.SLDPRT | 329.24K |
| 29 | 大身.SLDPRT | 1.06M |
| 30 | 大身装配体.SLDASM | 147.97K |
| 31 | 气缸1顶杆.SLDPRT | 60.04K |
| 32 | 气缸2顶杆.SLDPRT | 67.08K |
| 33 | 气缸拉杆1.SLDPRT | 47.15K |
| 34 | 气缸拉杆2.SLDPRT | 49.74K |
| 35 | 水.SLDPRT | 62.84K |
| 36 | 水箱.SLDPRT | 68.43K |
| 37 | 立式伸直臂.SLDPRT | 11.74M |
| 38 | 脚杯.SLDPRT | 186.12K |
| 39 | 试水夹具座.SLDPRT | 152.14K |
| 40 | 试水工件1.SLDPRT | 42.33K |
| 41 | 试水工件2.SLDPRT | 1.48M |
| 42 | 试水工件组件.SLDASM | 1020.59K |
| 43 | 试水工装.SLDASM | 253.14K |
| 44 | 试水座密封圈.SLDPRT | 67.10K |
| 45 | 试水机下横梁.SLDPRT | 159.42K |
| 46 | 试水机导套.SLDPRT | 137.62K |
| 47 | 试水机底盘.SLDPRT | 99.07K |
| 48 | 试水机横梁.SLDPRT | 185.08K |
| 49 | 试水机连接杆1.SLDPRT | 89.34K |
| 50 | 试水机连接杆2.SLDPRT | 111.17K |
| 51 | 配件1.SLDPRT | 29.63K |
| 52 | 配件2.SLDPRT | 83.30K |
此图纸下载需要160金币
立即下载
发布者
丰富的萝莉
创作: 519
粉丝: 19
加入时间：2022-09-04
模型信息
图纸ID：3085231
图纸格式：sldasm,step,sldprt
文件大小：75.29M
所需金币：160
上传时间：2026-03-22 10:51:58
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2023
标签
测漏机
漏水测试机
压力测试机
试水装置
图纸简介

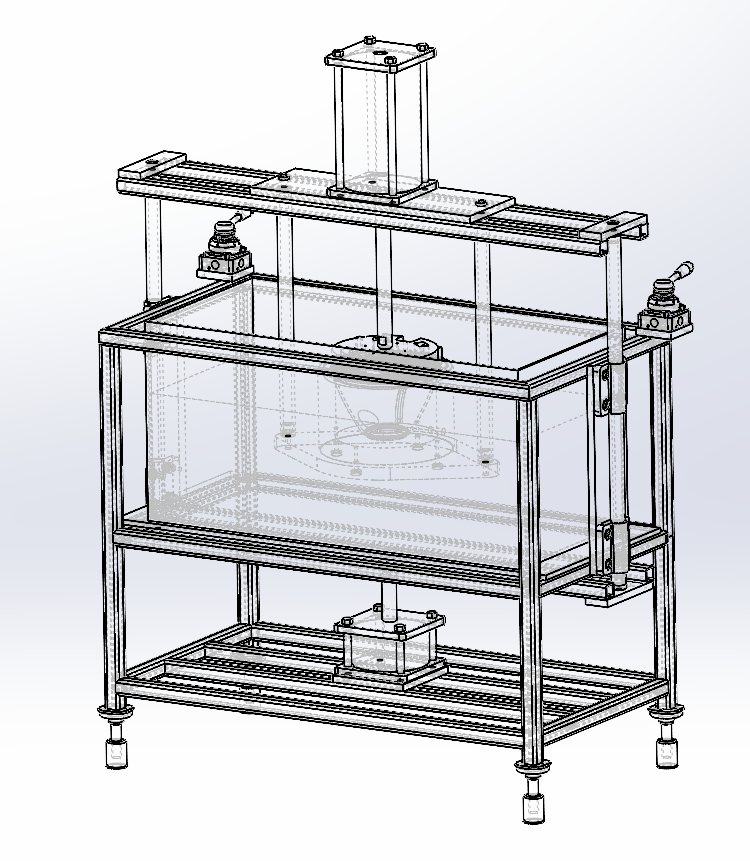

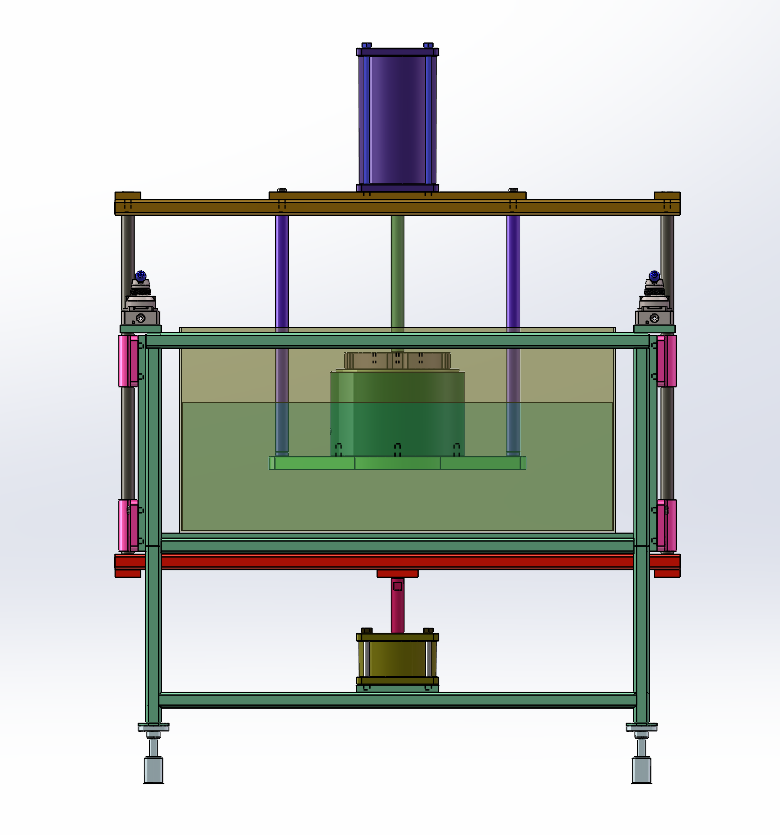

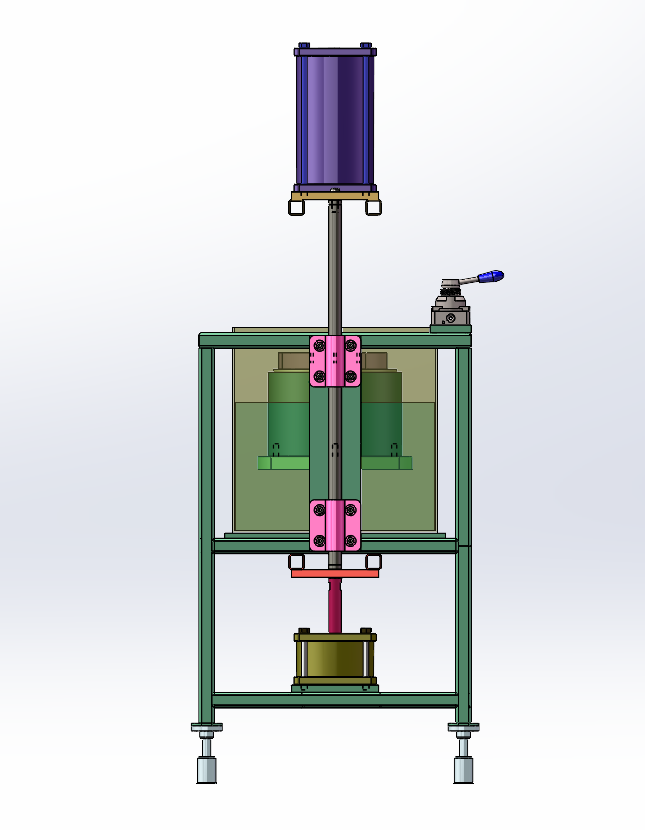

本设备为金属容器（（水壶、水瓶、养生壶、茶杯、即热壶，咖啡壶等）测试是否存在漏水风险，原理为用胶件外壳把产品外面的所有孔洞堵住，再用气缸带胶件的夹头下压堵住最后一个开口处，另一个气缸下拉将产品沉入水中，然后气管向产品内部吹气，若水面有帽气泡，则说明焊接或卷边处有缝隙为不合格品。文件夹里包含solidworks2023格式文件，以及AP214的step中性格式文件,适合各种三维软件打开，欢迎下载参考！
