丙烯腈制备设计资料，含CAD图+工艺流程、设备设计、物料衡算、附录等
（ID:3096081）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 凌云--设计文件电子书签.doc | 21.00K |
| 2 | 凌云--反应工段.dwg | 2.05M |
| 3 | 凌云--回收工段.dwg | 6.90M |
| 4 | 反应工段.dwg | 1.86M |
| 5 | 回收工段.dwg | 6.14M |
| 6 | 凌云--PFD图.dwg | 505.72K |
| 7 | 凌云--PFD图.dwg | 490.69K |
| 8 | 凌云--PFD图.pdf | 172.93K |
| 9 | 凌云--PID图2004.dwg | 696.51K |
| 10 | 凌云--PID首页图2004.dwg | 70.60K |
| 11 | 凌云--PID图2007.dwg | 740.09K |
| 12 | 凌云--PID首页图2007.dwg | 90.53K |
| 13 | 凌云--PID图.pdf | 348.90K |
| 14 | 凌云--PID首页图.pdf | 107.76K |
| 15 | 凌云--填料吸收塔.dwg | 86.18K |
| 16 | 凌云--流化床反应器.dwg | 94.81K |
| 17 | 凌云--萃取精馏塔.dwg | 98.90K |
| 18 | plot.log | 467B |
| 19 | 凌云--填料吸收塔.dwg | 120.75K |
| 20 | 凌云--流化床反应器.dwg | 103.59K |
| 21 | 凌云--萃取精馏塔.dwg | 106.81K |
| 22 | 凉水塔.jpg | 12.22K |
| 23 | 化验室.jpg | 14.29K |

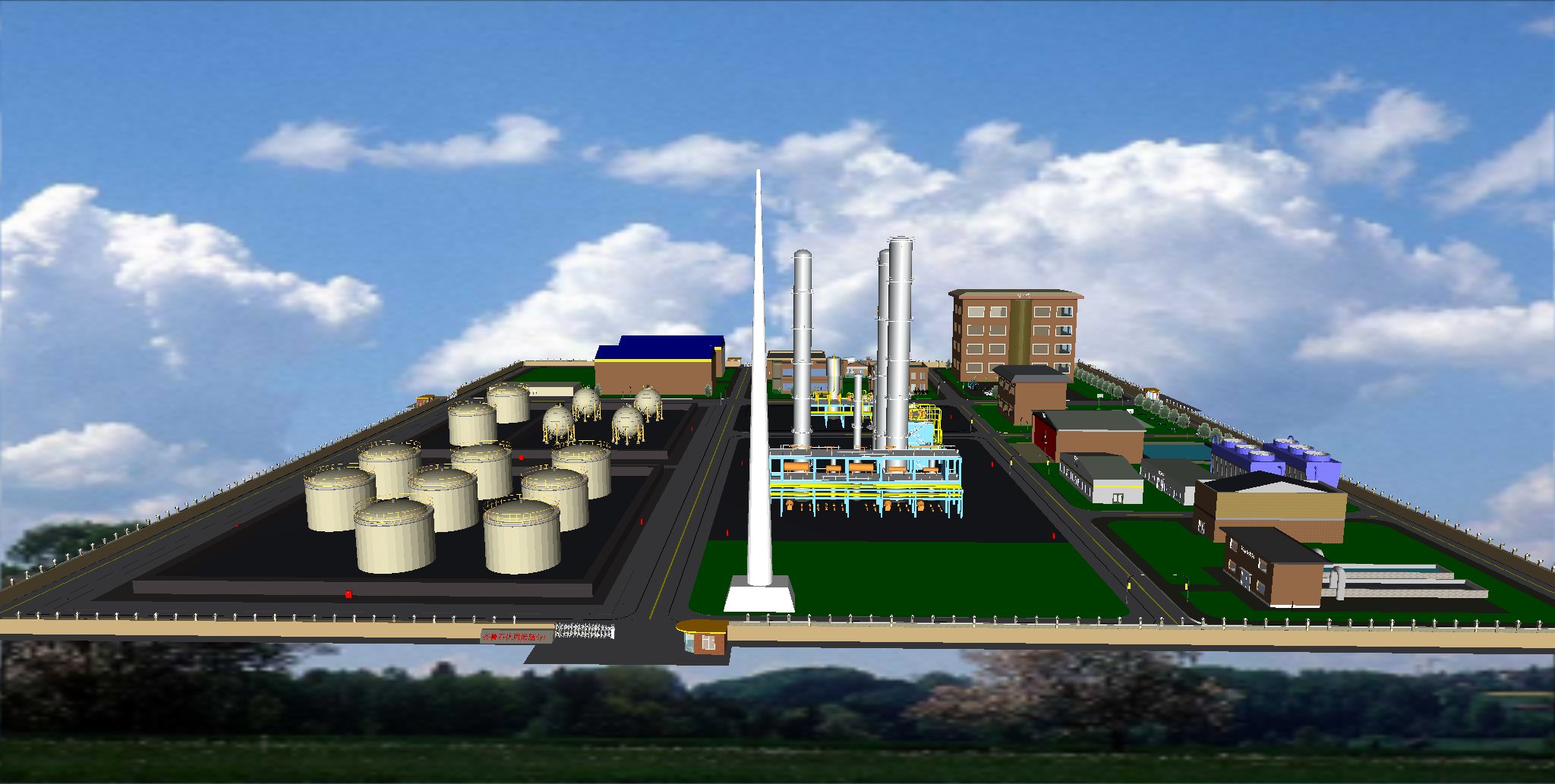

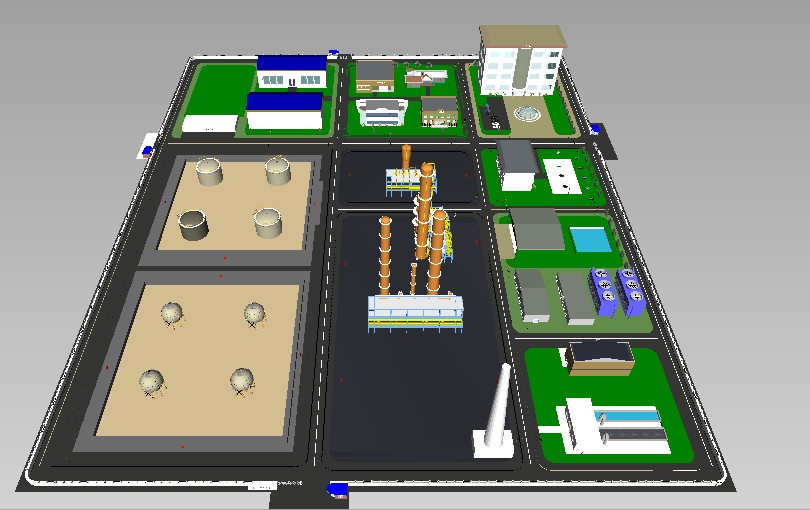

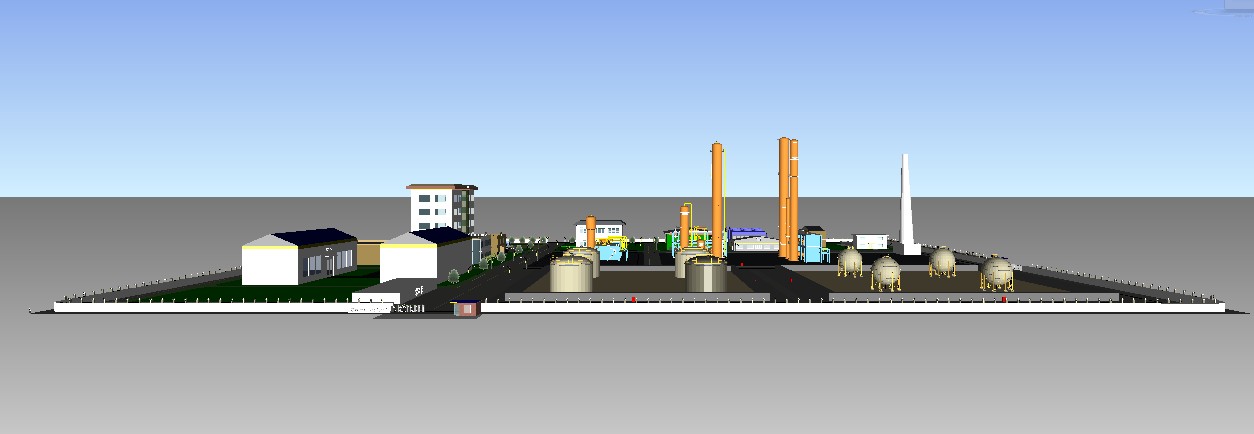

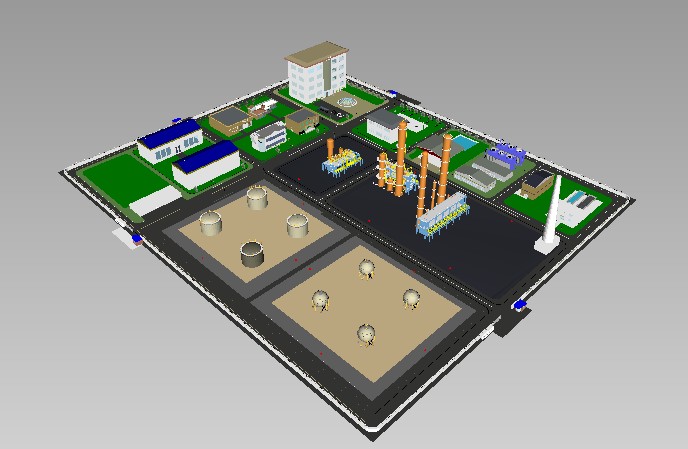

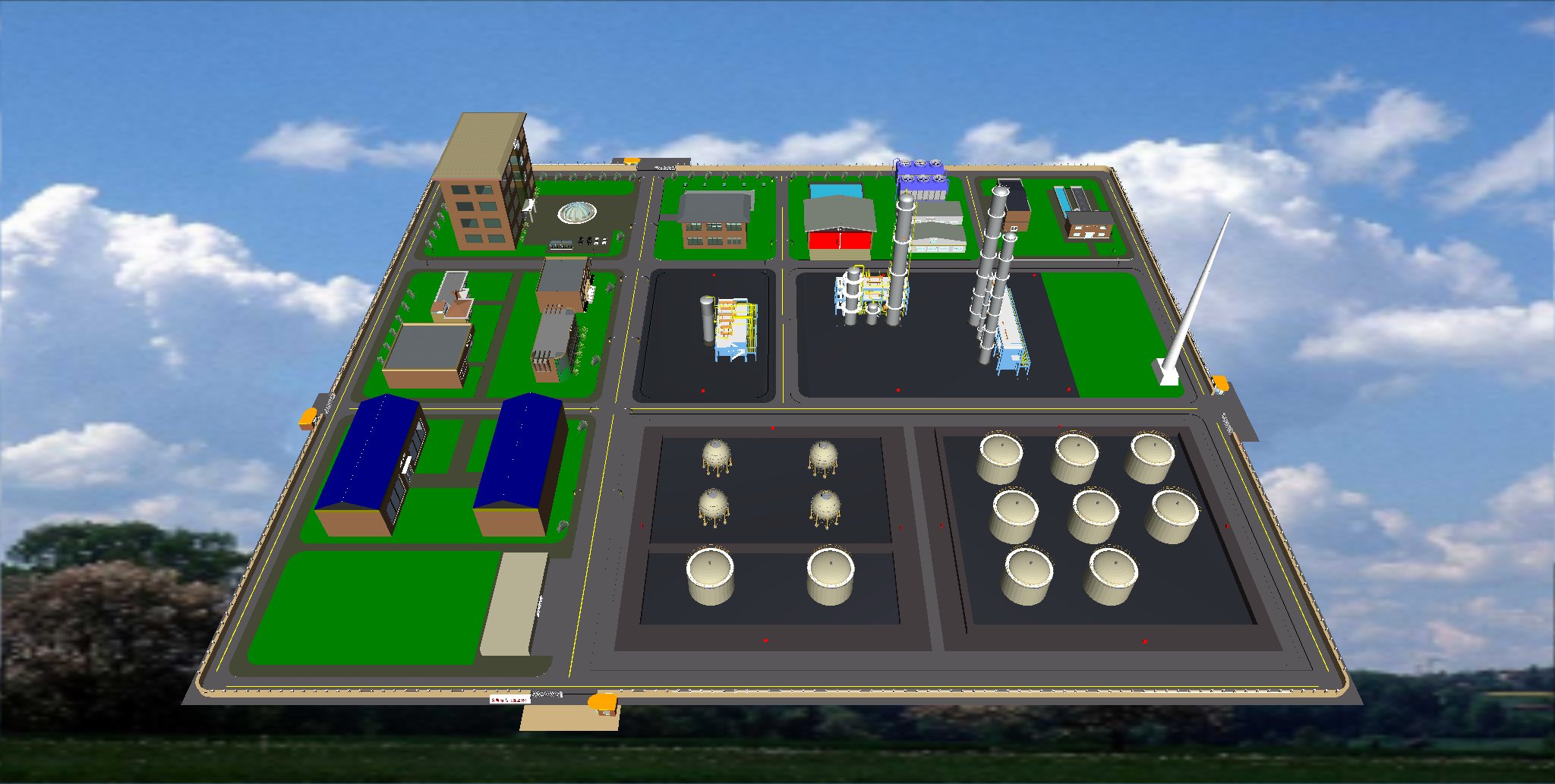

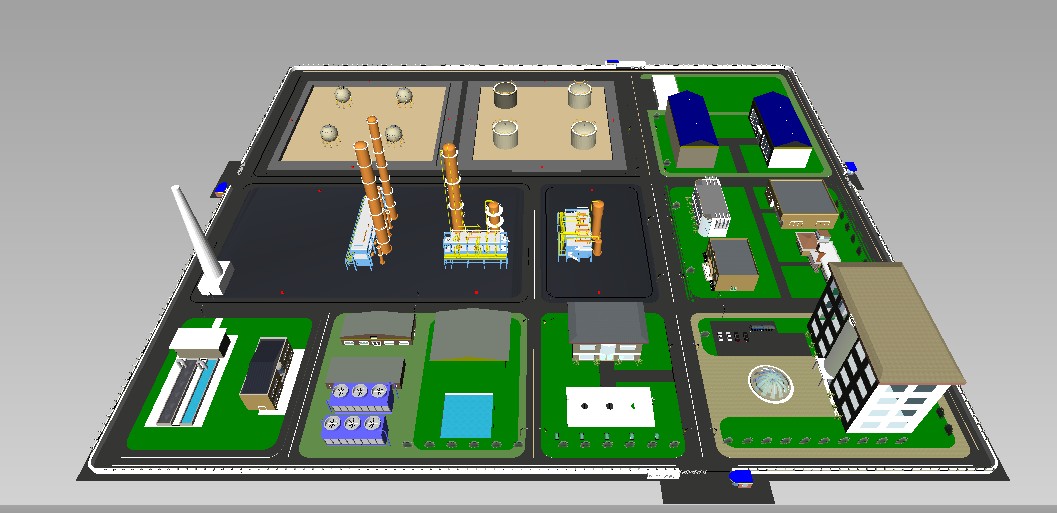

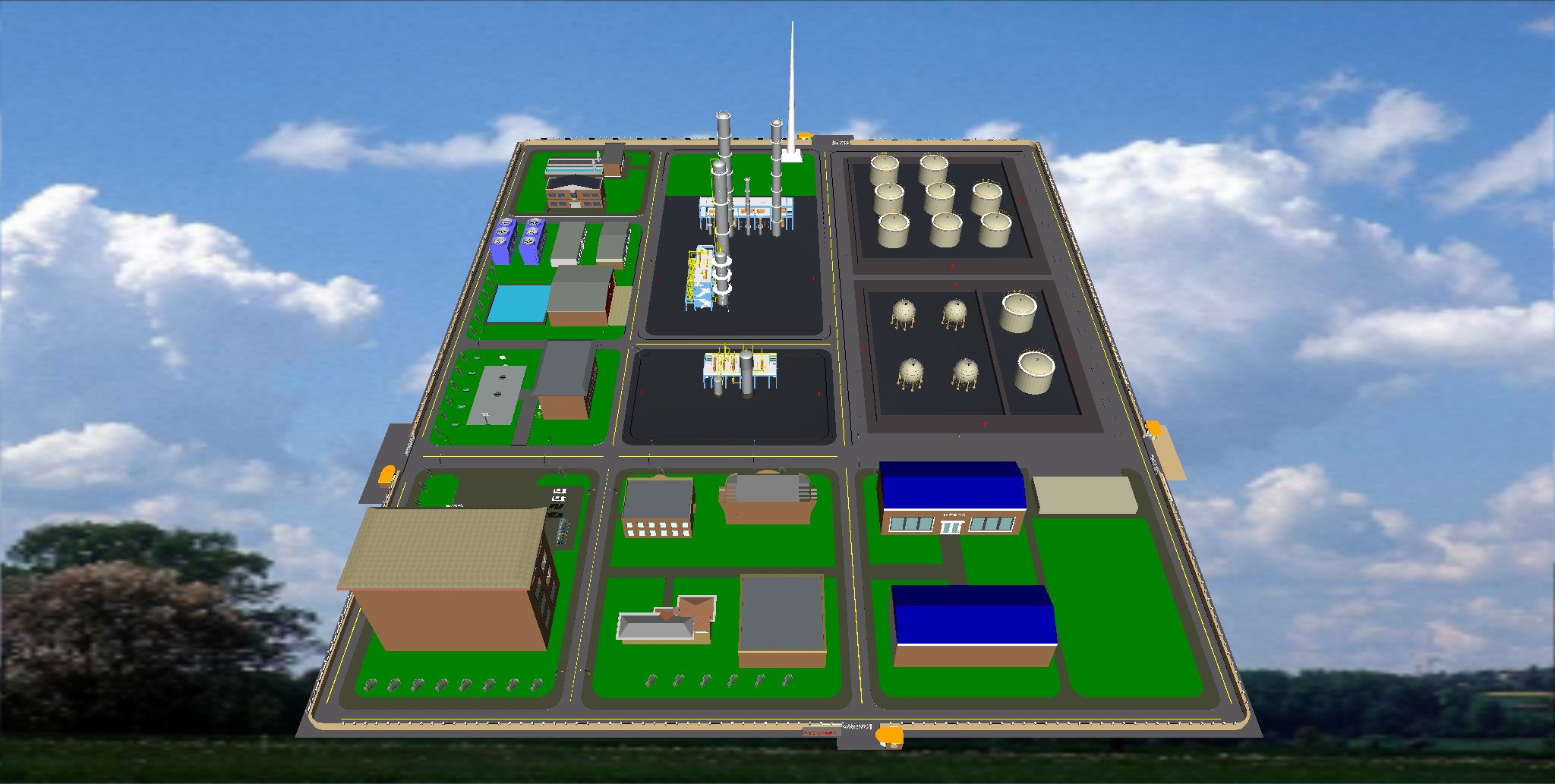

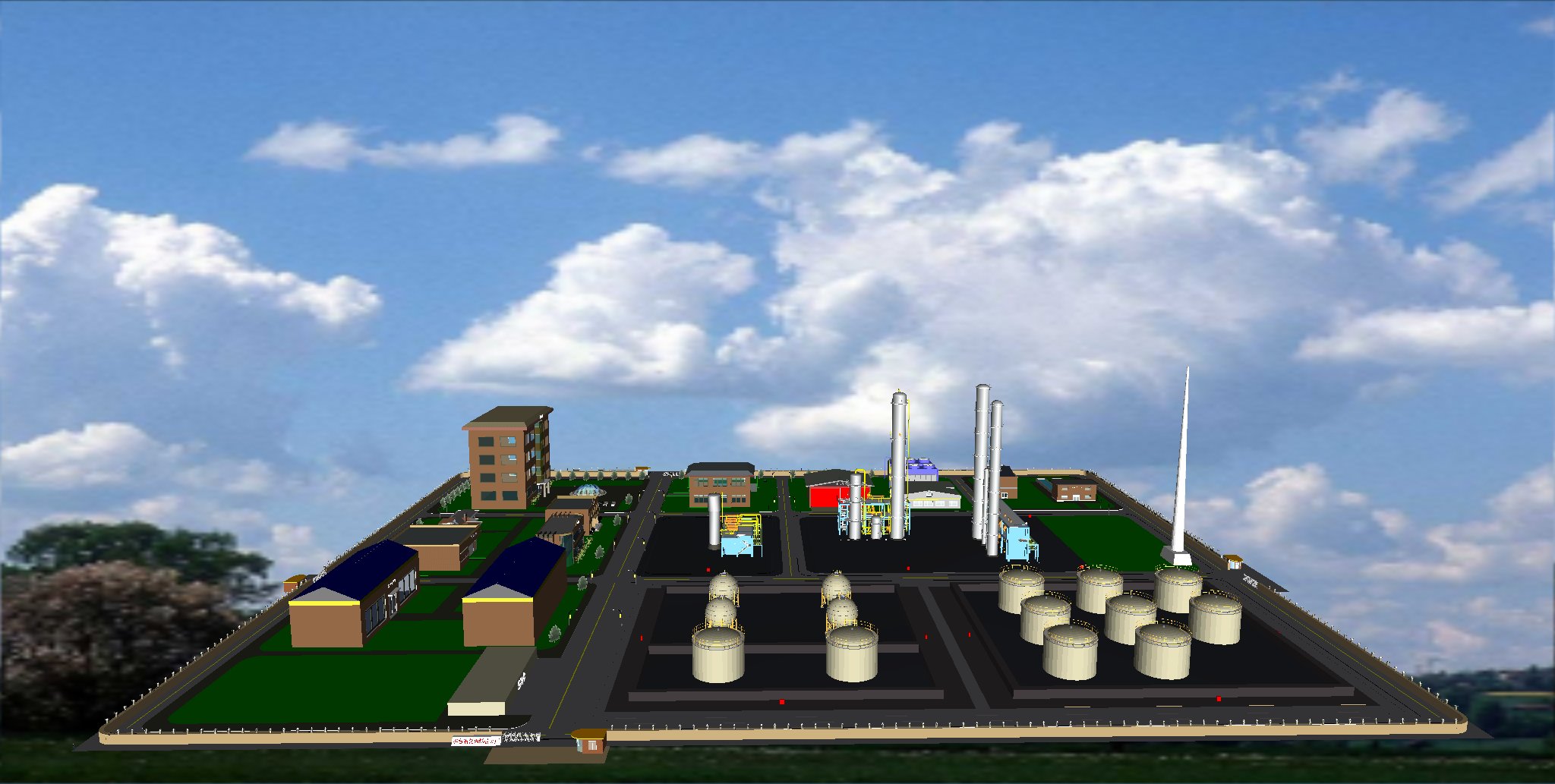

| 24 | 厂区三维图1.jpg | 90.88K |
| 25 | 厂区三维图2.jpg | 59.46K |
| 26 | 厂区三维图3.jpg | 61.57K |
| 27 | 厂区三维图4.jpg | 261.70K |
| 28 | 厂区三维图5.jpg | 118.06K |
| 29 | 厂区三维图6.jpg | 251.85K |
| 30 | 厂区三维图7.jpg | 266.73K |
| 31 | 厂区三维图8.jpg | 232.13K |

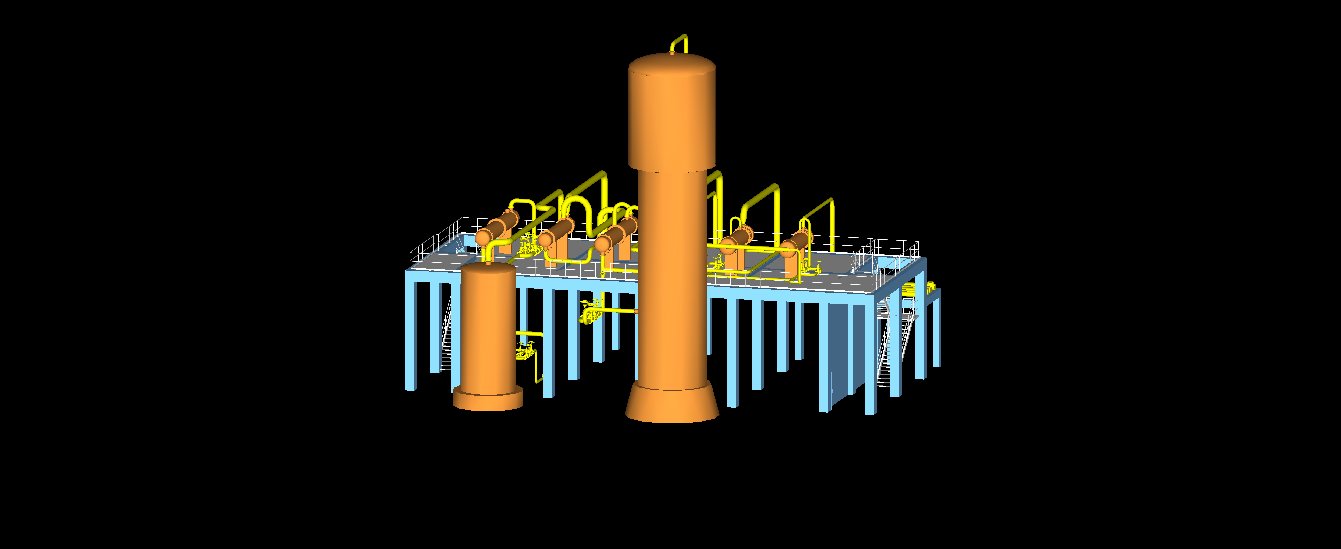

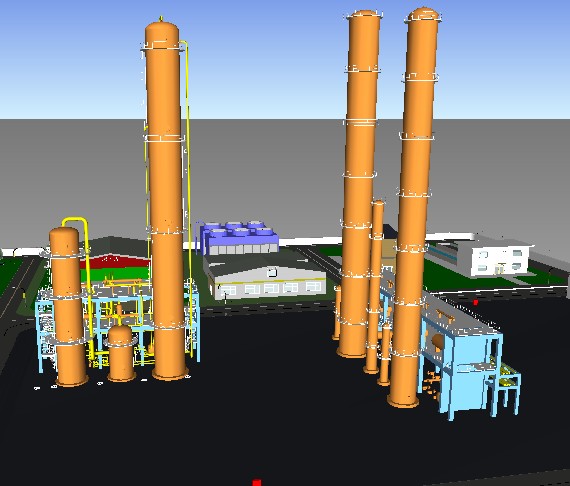

| 32 | 反应车间.jpg | 90.53K |
| 33 | 回收和精制工段.jpg | 59.21K |

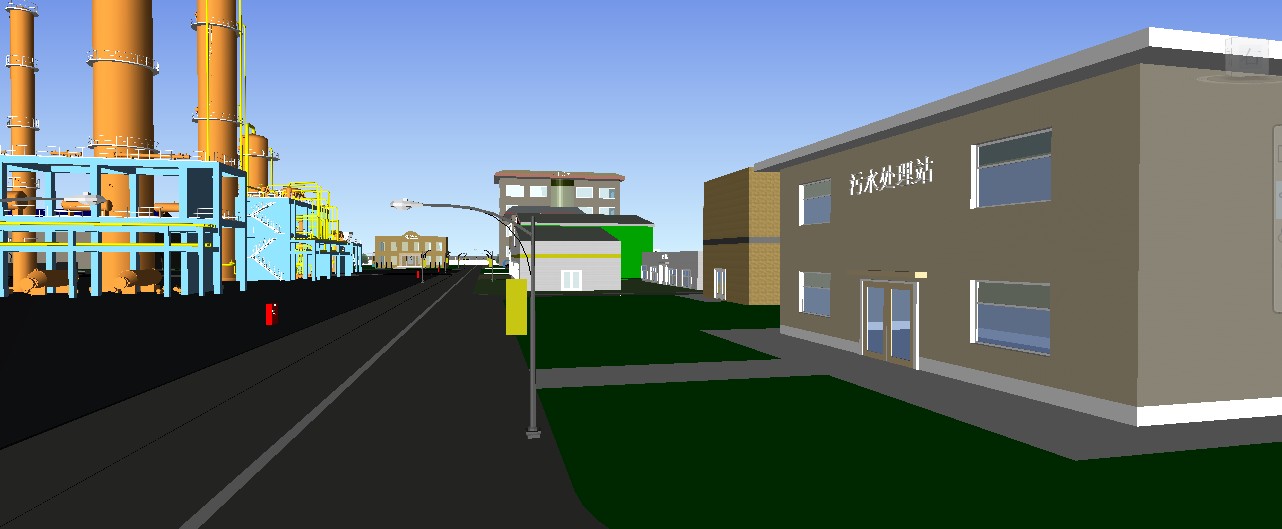

| 34 | 污水处理站.jpg | 94.67K |
| 35 | 综合仓库.jpg | 11.67K |
| 36 | 总平面布置图.pdf | 168.14K |
| 37 | 总平面布置图2004.dwg | 76.47K |
| 38 | 总平面布置图2007.dwg | 124.78K |

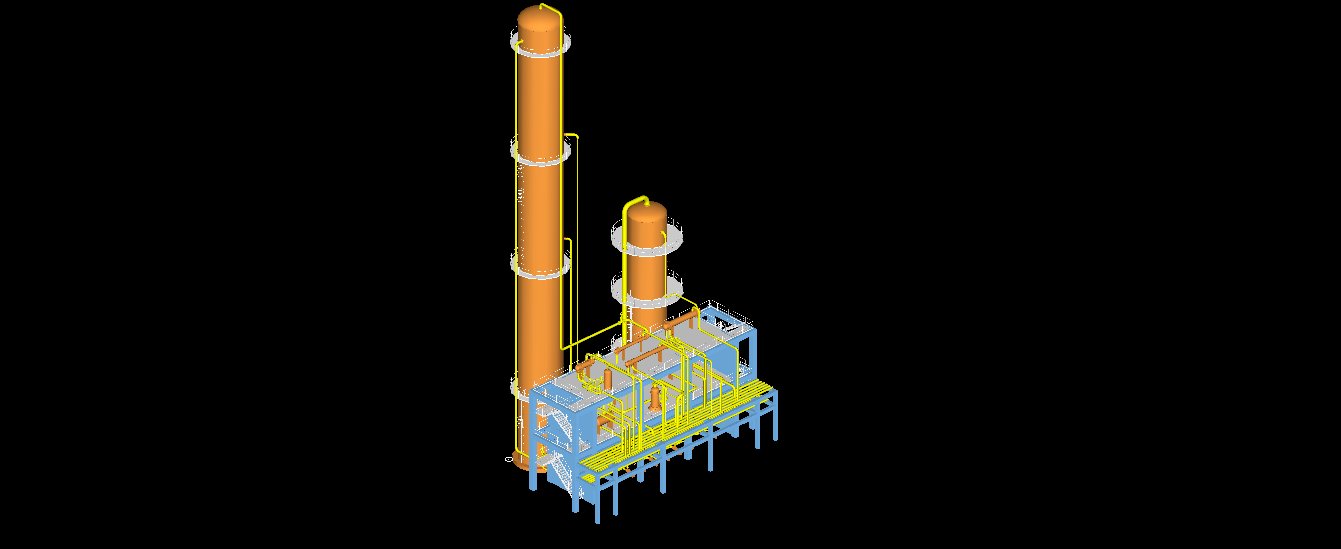

| 39 | 凌云--回收车间轴测图.dwg | 208.42K |
| 40 | 凌云--回收车间轴测图.dwg | 283.75K |
| 41 | 反应车间.jpg | 49.52K |
| 42 | 回收工段1.jpg | 33.80K |

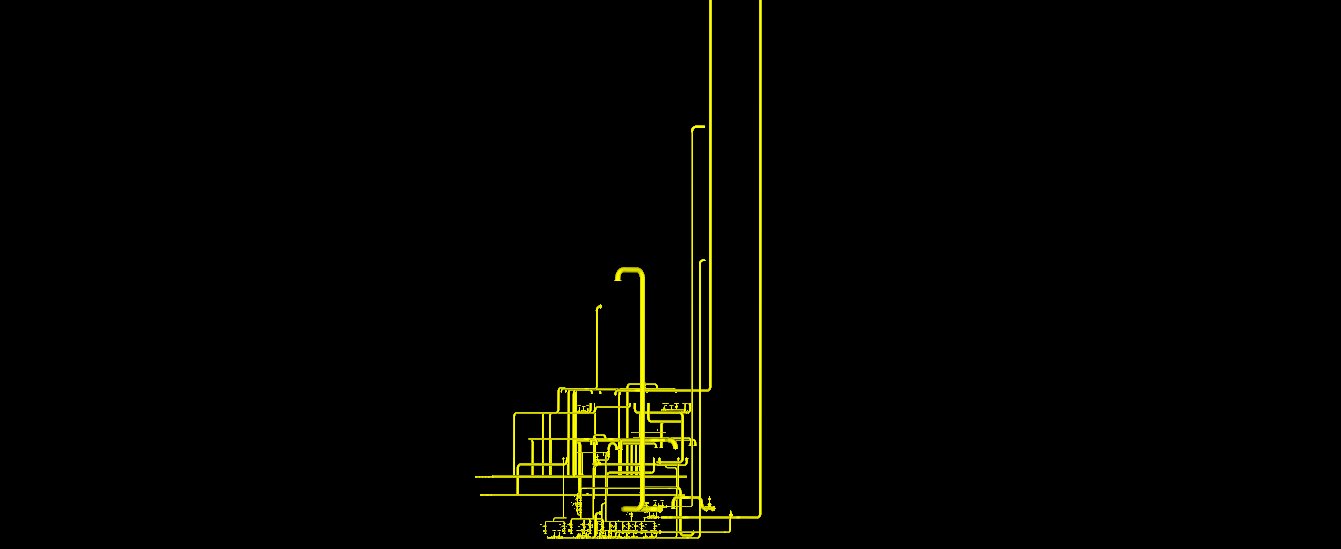

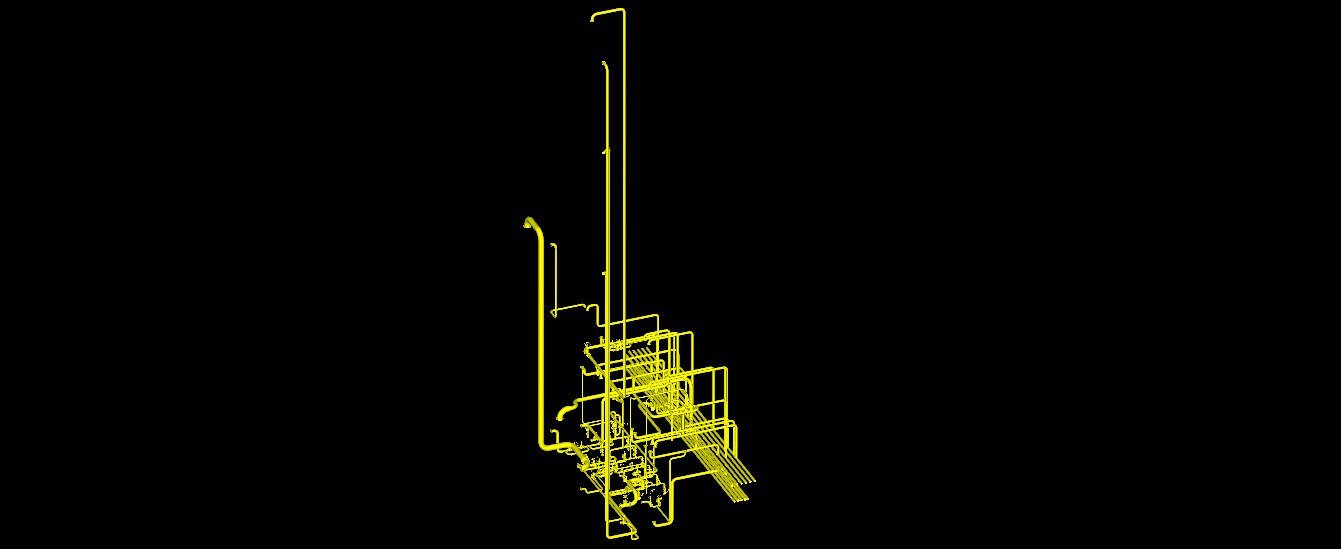

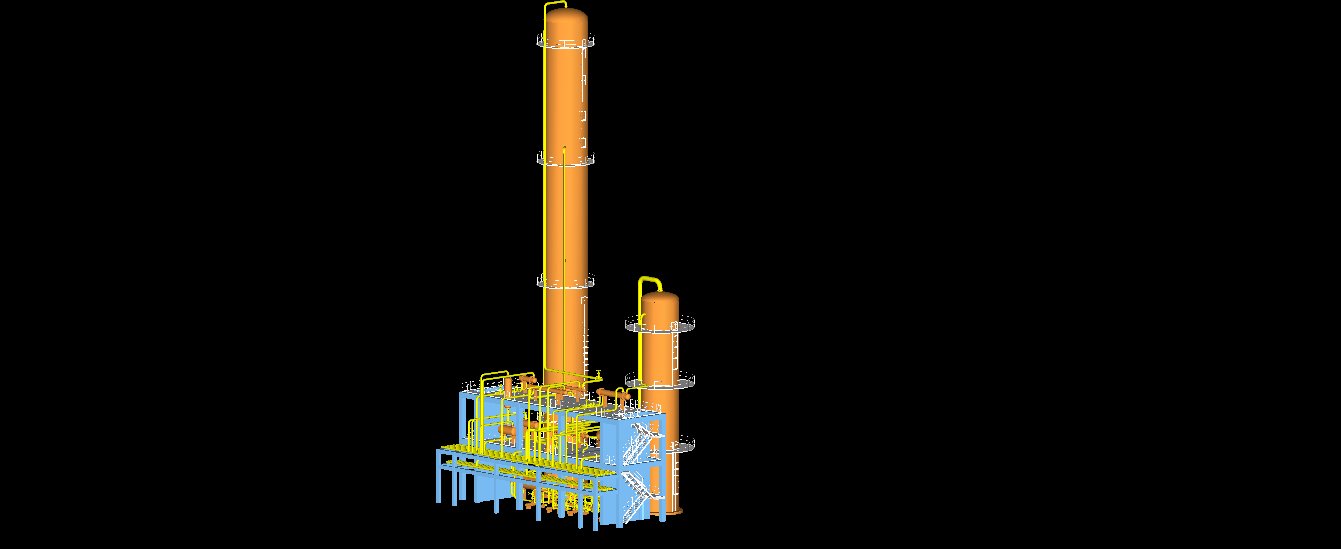

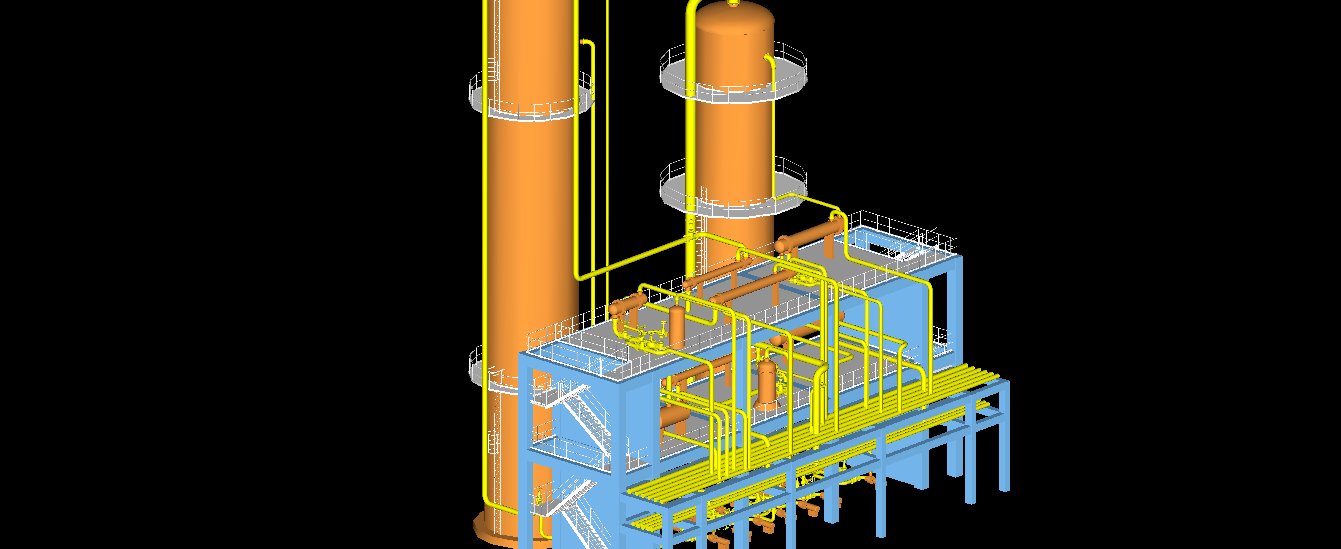

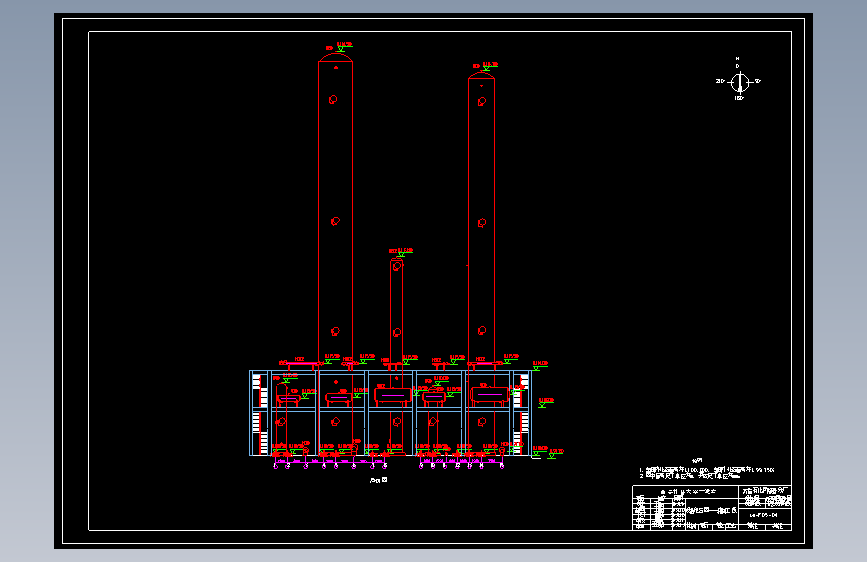

| 43 | 回收工段2.jpg | 36.84K |
| 44 | 回收工段3.jpg | 44.04K |
| 45 | 回收工段4.jpg | 40.29K |
| 46 | 回收工段5.jpg | 93.58K |
| 47 | 净化回收车间0米俯视图.dwg | 158.38K |
| 48 | 净化回收车间14米俯视图.dwg | 188.28K |
| 49 | 净化回收车间8米俯视图.dwg | 148.16K |
| 50 | 净化回收车间前视图.dwg | 759.91K |
| 51 | 净化回收车间0米俯视图.dwg | 172.63K |
| 52 | 净化回收车间14米俯视图.dwg | 244.38K |
| 53 | 净化回收车间8米俯视图.dwg | 176.38K |
| 54 | 净化回收车间前视图.dwg | 794.91K |
| 55 | 0m俯视.dwg | 167.17K |
| 56 | 14m俯视.dwg | 183.67K |
| 57 | 8m俯视.dwg | 128.19K |
| 58 | 前视图.dwg | 589.96K |
| 59 | 0m.dwg | 234.63K |
| 60 | 14m.dwg | 235.91K |
| 61 | 8m.dwg | 173.53K |
| 62 | 前视图.dwg | 2.21M |
| 63 | --可行性研究报告.doc | 162B |
| 64 | 凌云--可行性研究报告.doc | 4.32M |
| 65 | 凌云--可行性研究报告.pdf | 6.34M |
| 66 | 封面—可行性研究报告.doc | 415.50K |
| 67 | 封面—可行性研究报告.pdf | 258.47K |
| 68 | --初步设计说明书.doc | 162B |
| 69 | WRL0004.tmp | 8.54M |
| 70 | 凌云--初步设计说明书.doc | 8.53M |
| 71 | 凌云--初步设计说明书.pdf | 249.66M |
| 72 | 封面—初步设计说明书.doc | 417.50K |
| 73 | 封面—初步设计说明书.pdf | 258.15K |
| 74 | LingYun--DesignSummary.pdf | 1.46M |
| 75 | 凌云--设计摘要.pdf | 565.97K |
| 76 | LingYun--DesignSummary.doc | 3.56M |
| 77 | 凌云--设计摘要.doc | 3.64M |
| 78 | 附录一：物料能量衡算.pdf | 369.21K |
| 79 | 附录三：换热器设计.pdf | 748.38K |
| 80 | 附录二：塔设备设计.pdf | 990.66K |
| 81 | 附录五：设备一览表.pdf | 262.91K |
| 82 | 附录四：流化床反应器设计.pdf | 769.01K |
| 83 | 附录一：物料能量衡算.doc | 2.08M |
| 84 | 附录三：换热器设计.doc | 4.42M |
| 85 | 附录二：塔设备设计.doc | 2.84M |
| 86 | 附录五：设备一览表.doc | 1.72M |
| 87 | 附录四：流化床反应器设计.doc | 3.92M |
| 88 | 凌云.bkp | 1.16M |
| 89 | Design.png | 50.02K |
| 90 | Max.png | 49.23K |
| 91 | Min.png | 51.28K |

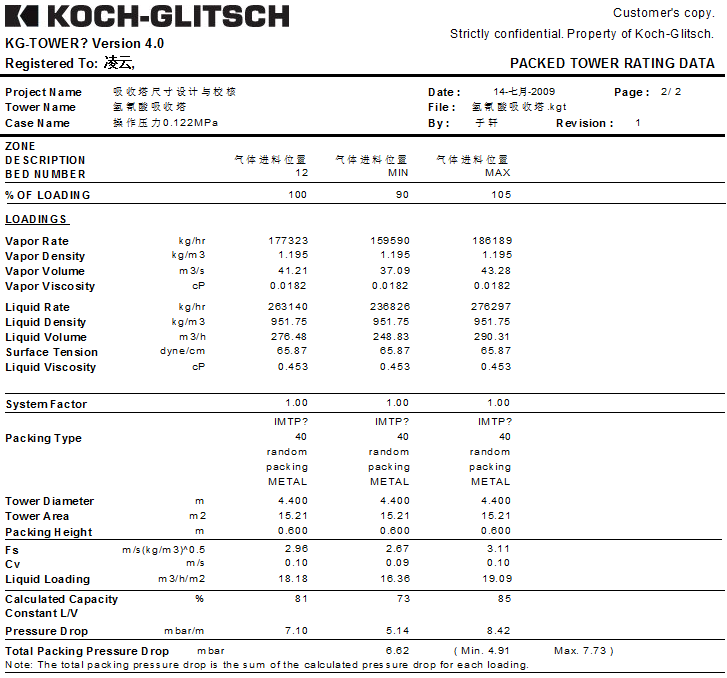

| 92 | 参数.png | 48.84K |
| 93 | 气体进料.png | 36.63K |
| 94 | 氨吸收塔.kgt | 1.79K |
| 95 | 液体进料.png | 36.83K |
| 96 | Design.png | 42.71K |
| 97 | Max.png | 41.92K |
| 98 | Min.png | 42.95K |
| 99 | 丙烯腈吸收塔.kgt | 1.77K |
| 100 | 参数.png | 49.32K |

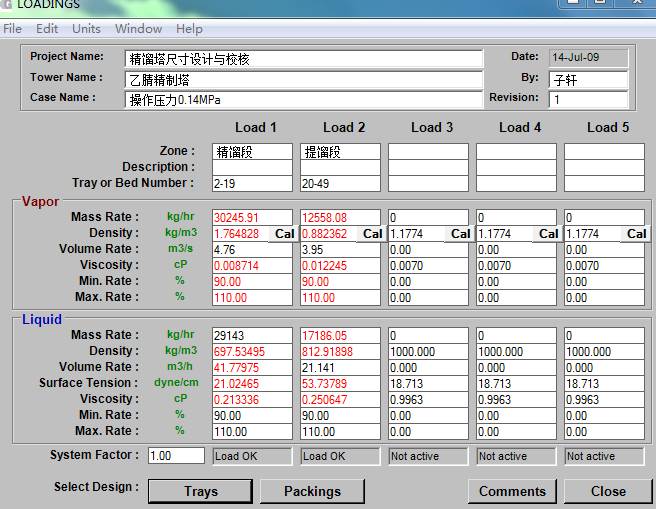

| 101 | 气体进料.png | 35.75K |
| 102 | 液体进料.png | 36.35K |
| 103 | Design.png | 39.65K |
| 104 | Max.png | 44.05K |
| 105 | Min.png | 42.37K |
| 106 | 参数.png | 42.35K |
| 107 | 气体进料.png | 36.71K |
| 108 | 氢氰酸吸收塔.kgt | 1.78K |
| 109 | 液体进料.png | 36.15K |
| 110 | 参数.png | 52.74K |
| 111 | 塔盘.png | 49.89K |

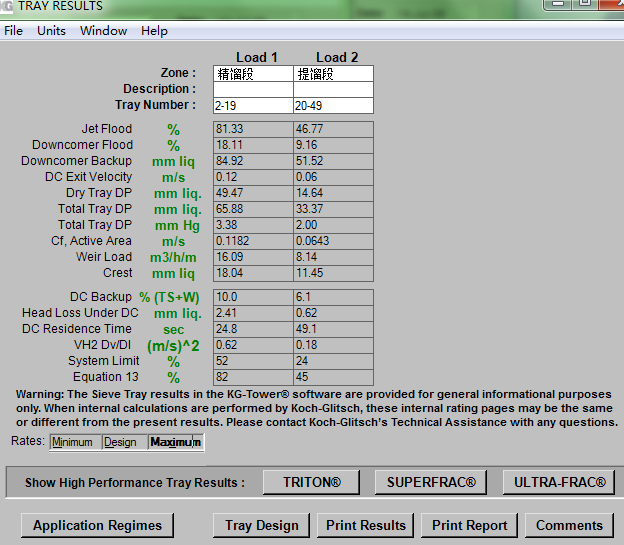

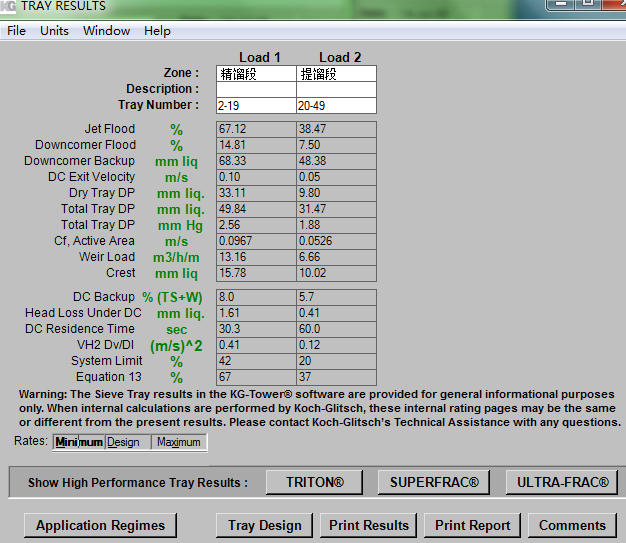

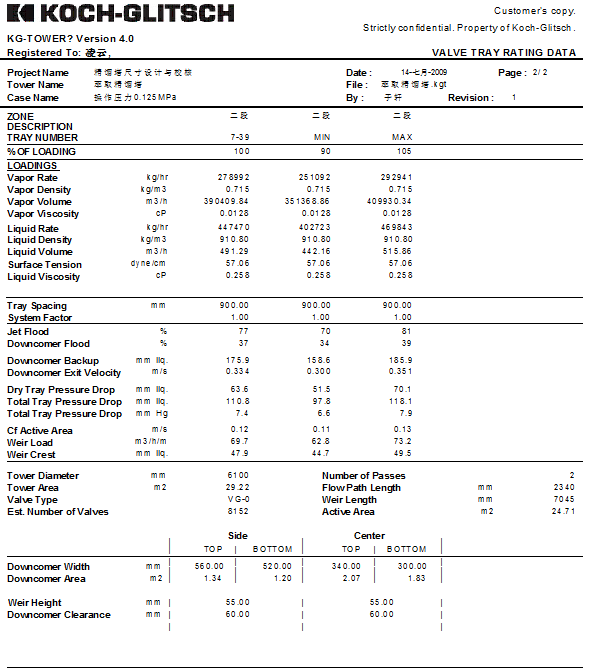

| 112 | 塔结构.png | 193.48K |
| 113 | 提馏段设计结果.png | 31.47K |
| 114 | 氢氰酸精制塔.kgt | 1.89K |
| 115 | 精馏段设计结果.png | 31.40K |
| 116 | 结果Design.png | 44.36K |
| 117 | 结果Max.png | 44.48K |
| 118 | 结果Min.png | 40.28K |
| 119 | 一段设计结果.png | 32.45K |
| 120 | 二段设计结果.png | 32.48K |
| 121 | 参数.png | 42.45K |
| 122 | 塔盘.png | 52.97K |
| 123 | 塔结构.png | 100.73K |

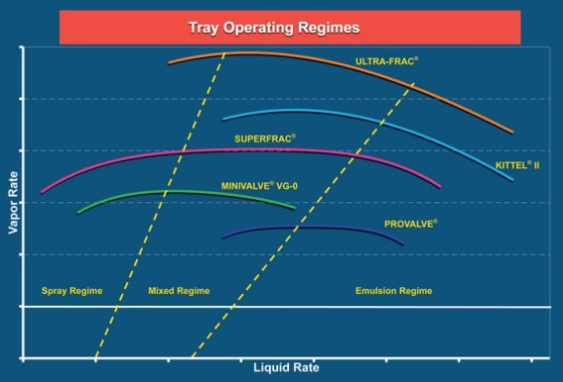

| 124 | 操作线.png | 187.83K |

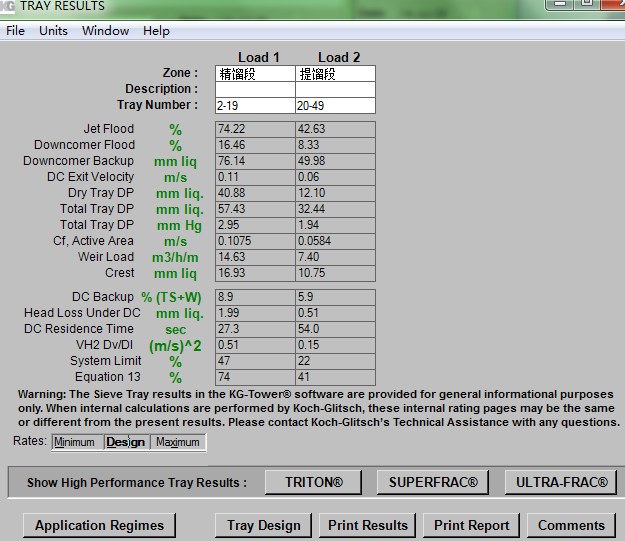

| 125 | 结果Design.png | 38.17K |
| 126 | 结果Max.png | 40.25K |
| 127 | 结果Min.png | 38.88K |
| 128 | 萃取精馏塔.kgt | 1.93K |

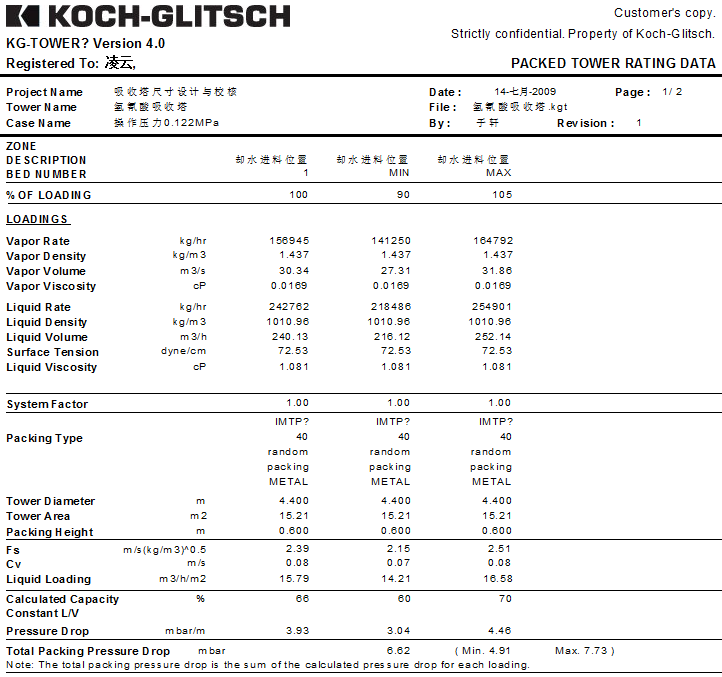

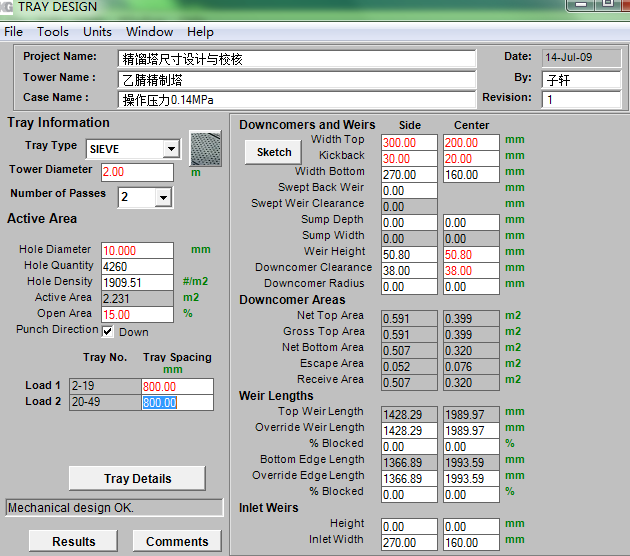

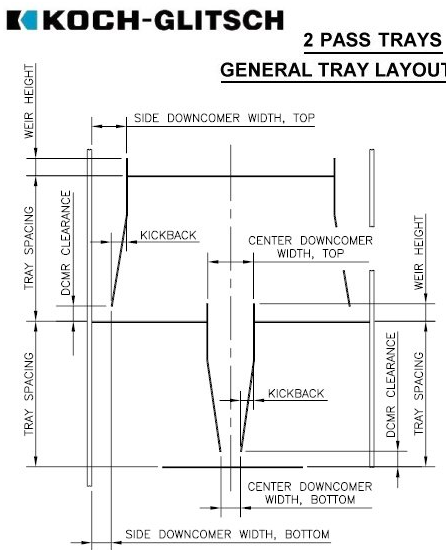

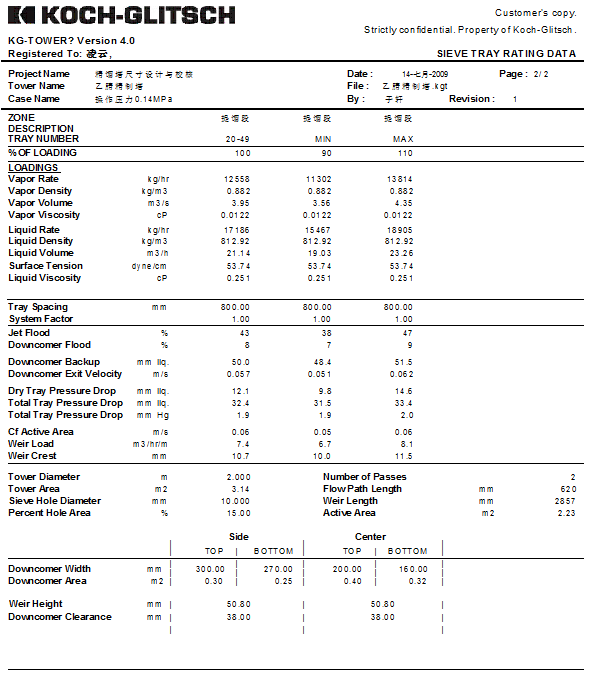

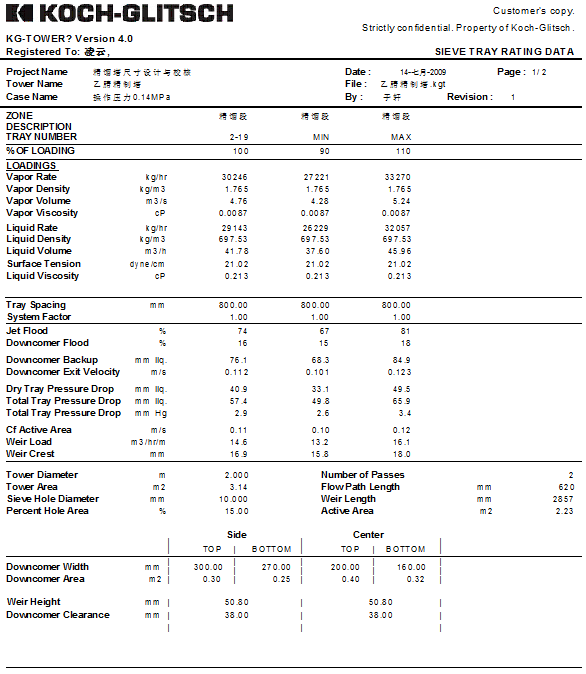

| 129 | 参数.png | 42.74K |
| 130 | 塔盘.png | 48.39K |
| 131 | 塔结构.png | 194.28K |
| 132 | 提馏段设计结果.png | 31.67K |
| 133 | 精馏段设计结果.png | 31.26K |
| 134 | 结果Design.png | 47.61K |
| 135 | 结果Max.png | 49.35K |
| 136 | 结果Min.png | 49.47K |
| 137 | 脱氰塔.kgt | 1.84K |
| 138 | 丙烯腈精制塔.kgt | 1.90K |
| 139 | 参数.png | 40.16K |
| 140 | 塔盘.png | 48.50K |
| 141 | 塔结构.png | 101.70K |
| 142 | 提馏段设计结果.png | 32.34K |
| 143 | 精馏段设计结果.png | 32.47K |
| 144 | 结果Design.png | 47.46K |
| 145 | 结果Max.png | 47.22K |
| 146 | 结果Min.png | 48.05K |
| 147 | 乙腈粗精制塔.kgt | 1.89K |
| 148 | 参数.png | 46.50K |
| 149 | 塔盘.png | 49.60K |
| 150 | 塔结构.png | 86.78K |
| 151 | 提馏段设计结果.png | 32.61K |
| 152 | 精馏段设计结果.png | 32.43K |
| 153 | 结果Design.png | 39.25K |
| 154 | 结果Max.png | 40.43K |
| 155 | 结果Min.png | 40.45K |
| 156 | 乙腈精制塔.kgt | 1.90K |
| 157 | 参数.png | 38.10K |
| 158 | 塔盘.png | 49.28K |
| 159 | 塔结构.png | 85.97K |
| 160 | 提馏段设计结果.png | 31.99K |
| 161 | 精馏段设计结果.png | 32.09K |
| 162 | 结果Design.png | 43.51K |
| 163 | 结果Max.png | 43.68K |
| 164 | 结果Min.png | 43.42K |
| 165 | 换热器.fix | 8.96K |
| 166 | 换热器E0402.doc | 921.76K |
| 167 | E0101.EDR | 594.96K |
| 168 | E0102.EDR | 552.56K |
| 169 | E0103.EDR | 491.37K |
| 170 | E0104.EDR | 668.42K |
| 171 | E0104.EDR | 668.42K |
| 172 | E0201.EDR | 691.29K |
| 173 | E0301.EDR | 607.22K |
| 174 | E0401.EDR | 591.79K |
| 175 | E0402.EDR | 399.83K |
| 176 | E0501.EDR | 445.01K |
| 177 | E0502.EDR | 433.93K |
| 178 | E0503.EDR | 392.91K |
| 179 | E0504.EDR | 499.30K |
| 180 | E0601.EDR | 665.70K |
| 181 | E0602.EDR | 457.99K |
| 182 | E0603.EDR | 475.12K |
| 183 | E0701.EDR | 508.86K |
| 184 | E0702.EDR | 562.16K |
| 185 | E0801.EDR | 563.79K |
| 186 | E0802.EDR | 441.09K |
| 187 | E0803.EDR | 568.07K |
| 188 | E0804.EDR | 398.40K |
| 189 | E0901.EDR | 531.58K |
| 190 | E0902.EDR | 626.92K |
| 191 | E1001.EDR | 581.38K |
| 192 | E1002.EDR | 415.18K |
| 193 | 换热网络.hch | 2.85M |
此图纸下载需要250金币
立即下载
发布者
模型信息
图纸ID：3096081
图纸格式：dwg,pdf
文件大小：315.24M
所需金币：250
上传时间：2026-03-26 17:13:23
是否可编辑：不可修改，不包括参数
软件版本：AutoCAD 2004
