离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】（ID:3123108）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/工艺卡.jpg)

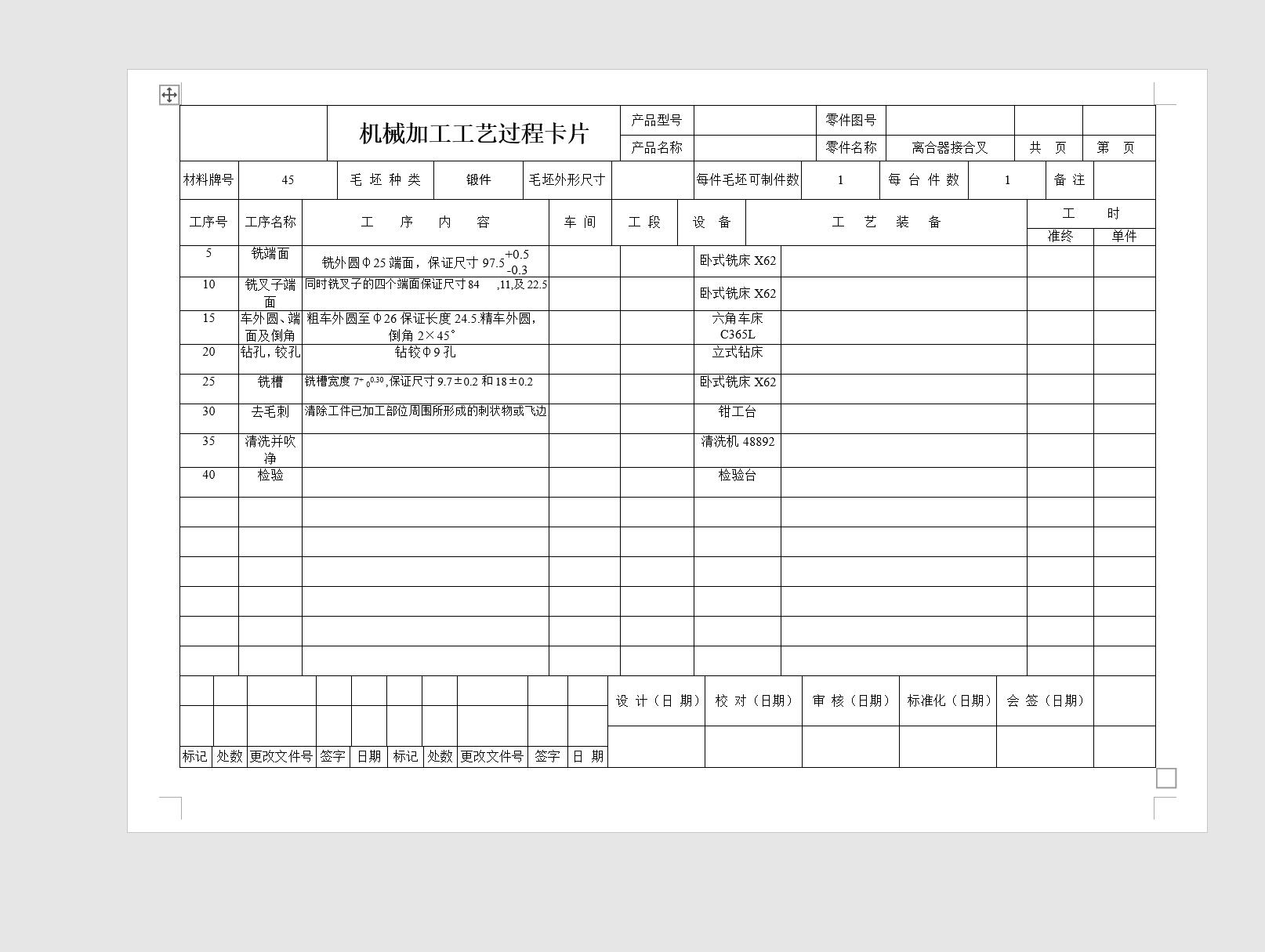

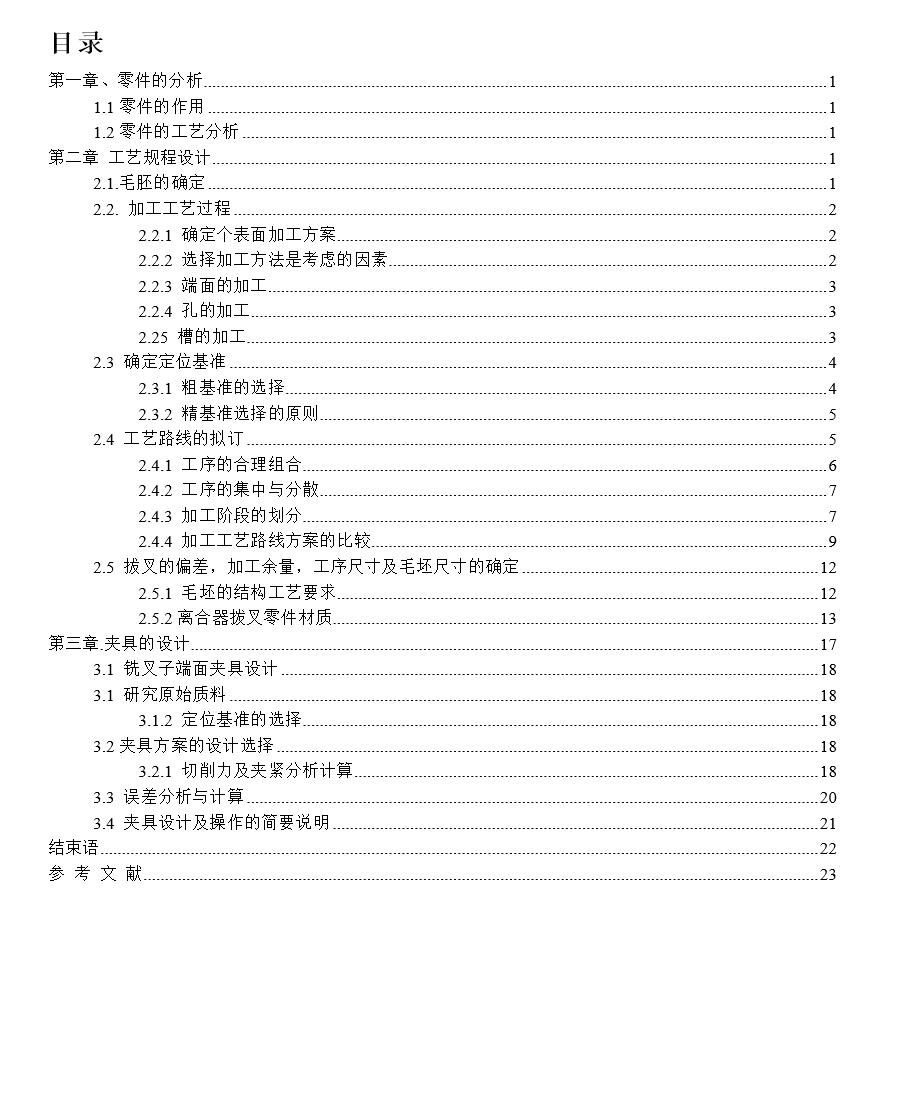

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/说明书.jpg)

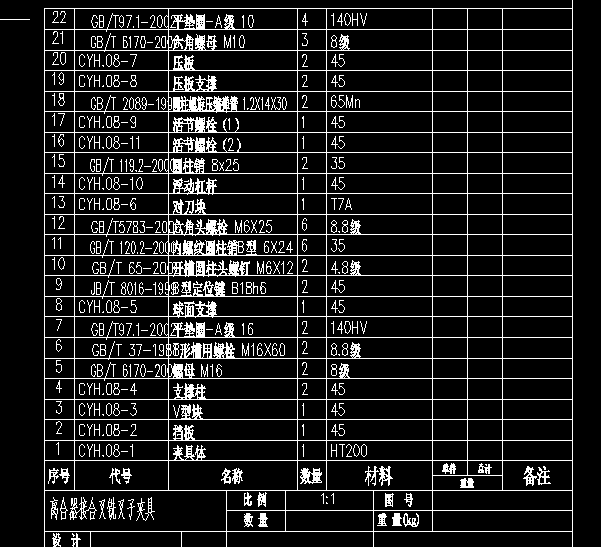

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/装配图明细表.png)

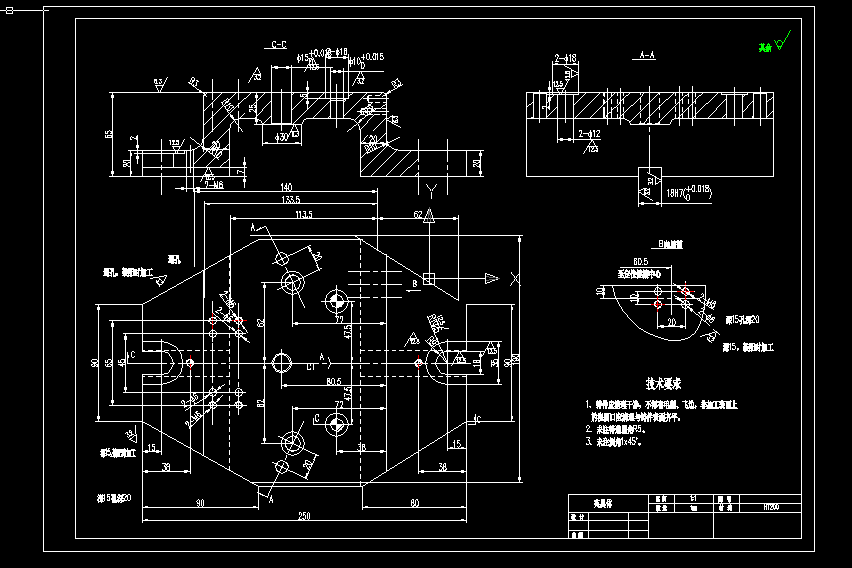

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/夹具体零件图.png)

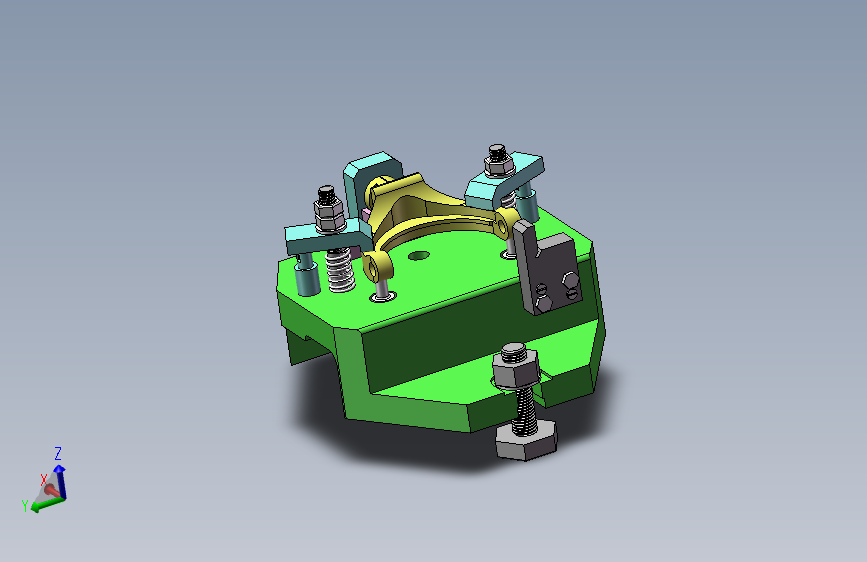

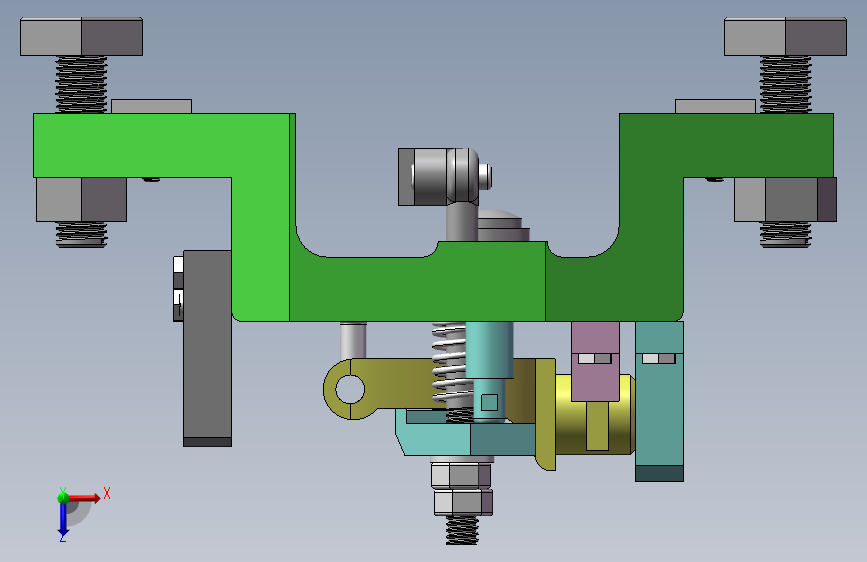

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/c089d60b-8175-4b0a-b322-ff1077b2164f原图(主)0.png)

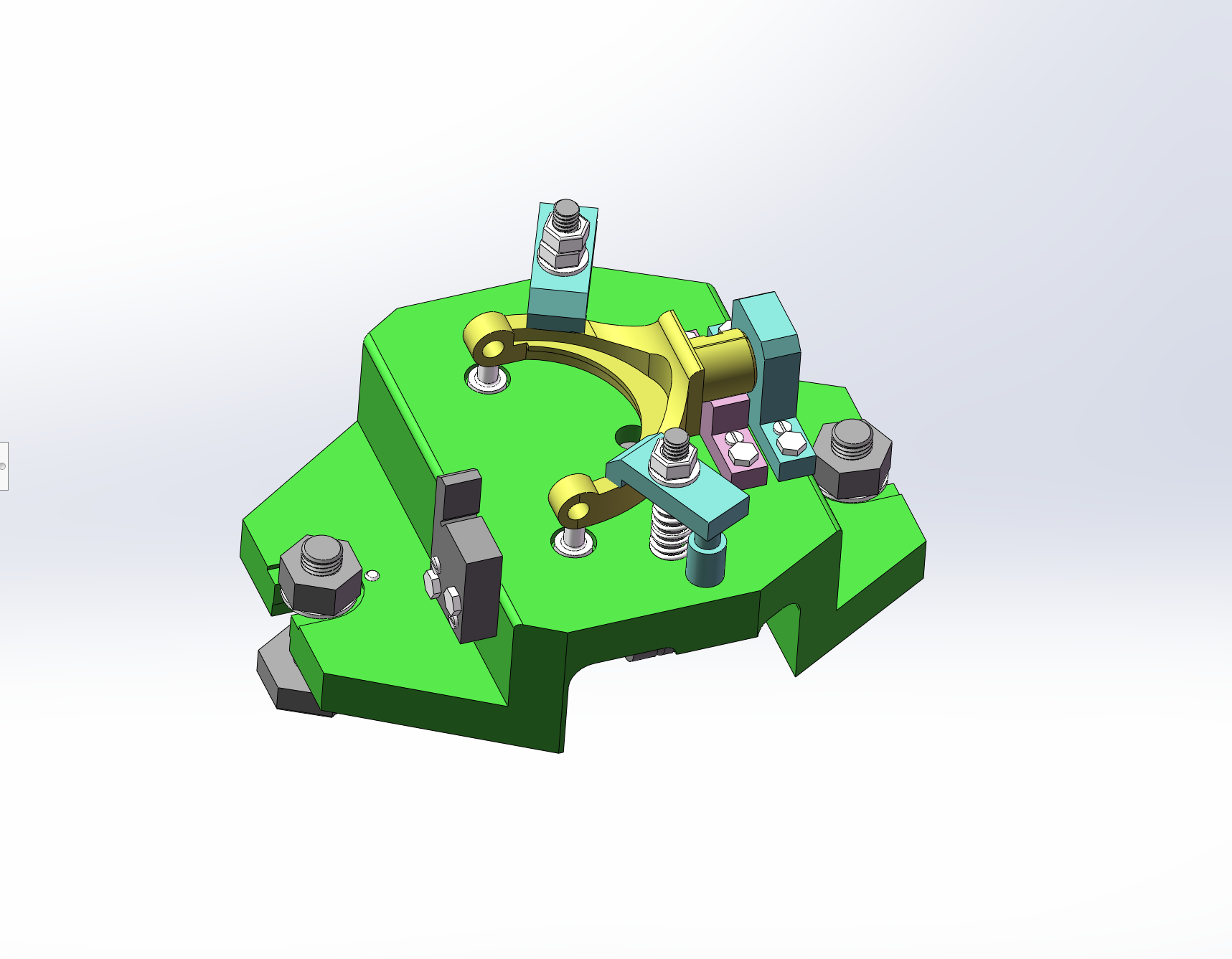

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/三维sw1.jpg)

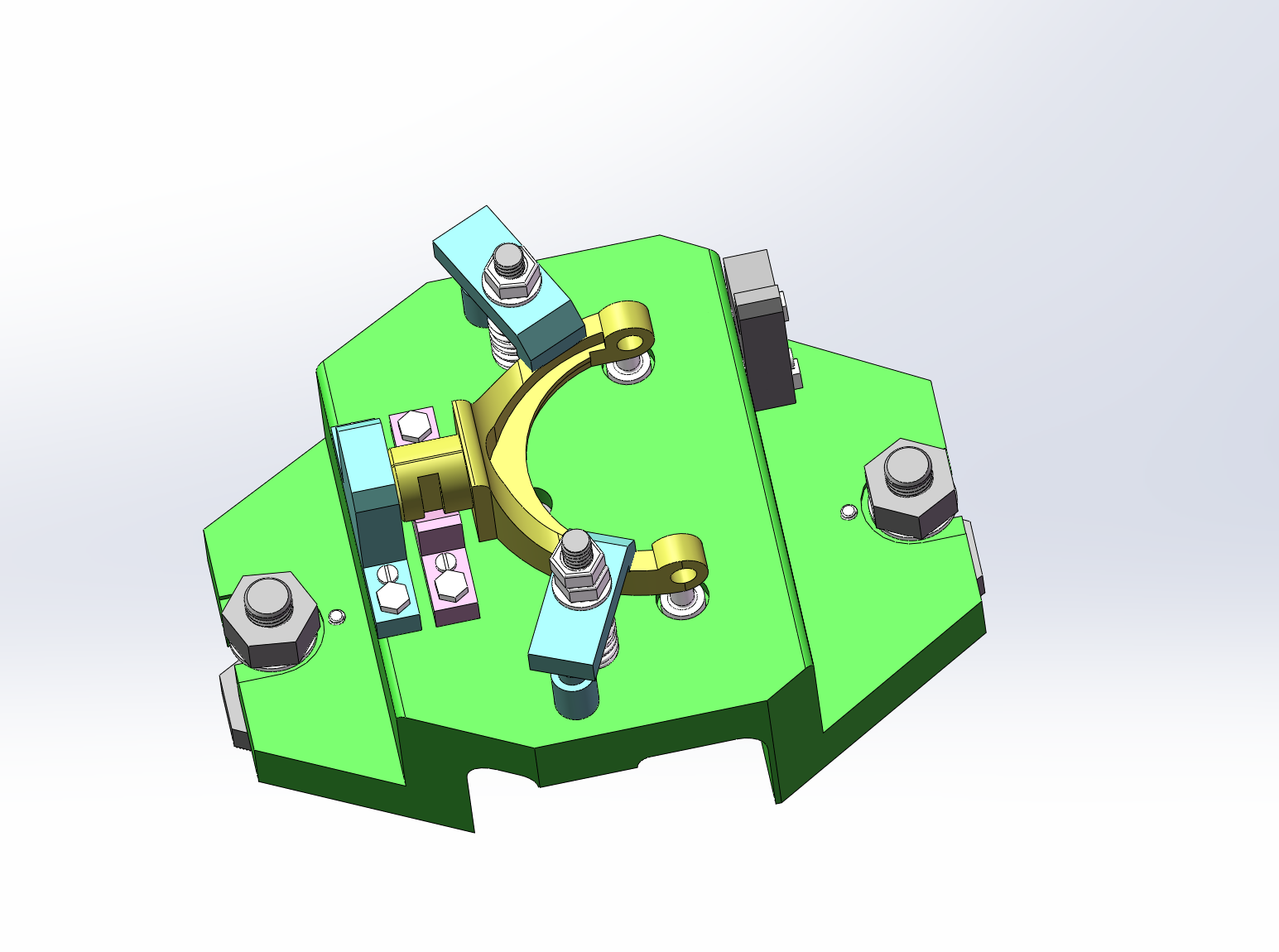

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/三维sw2.jpg)

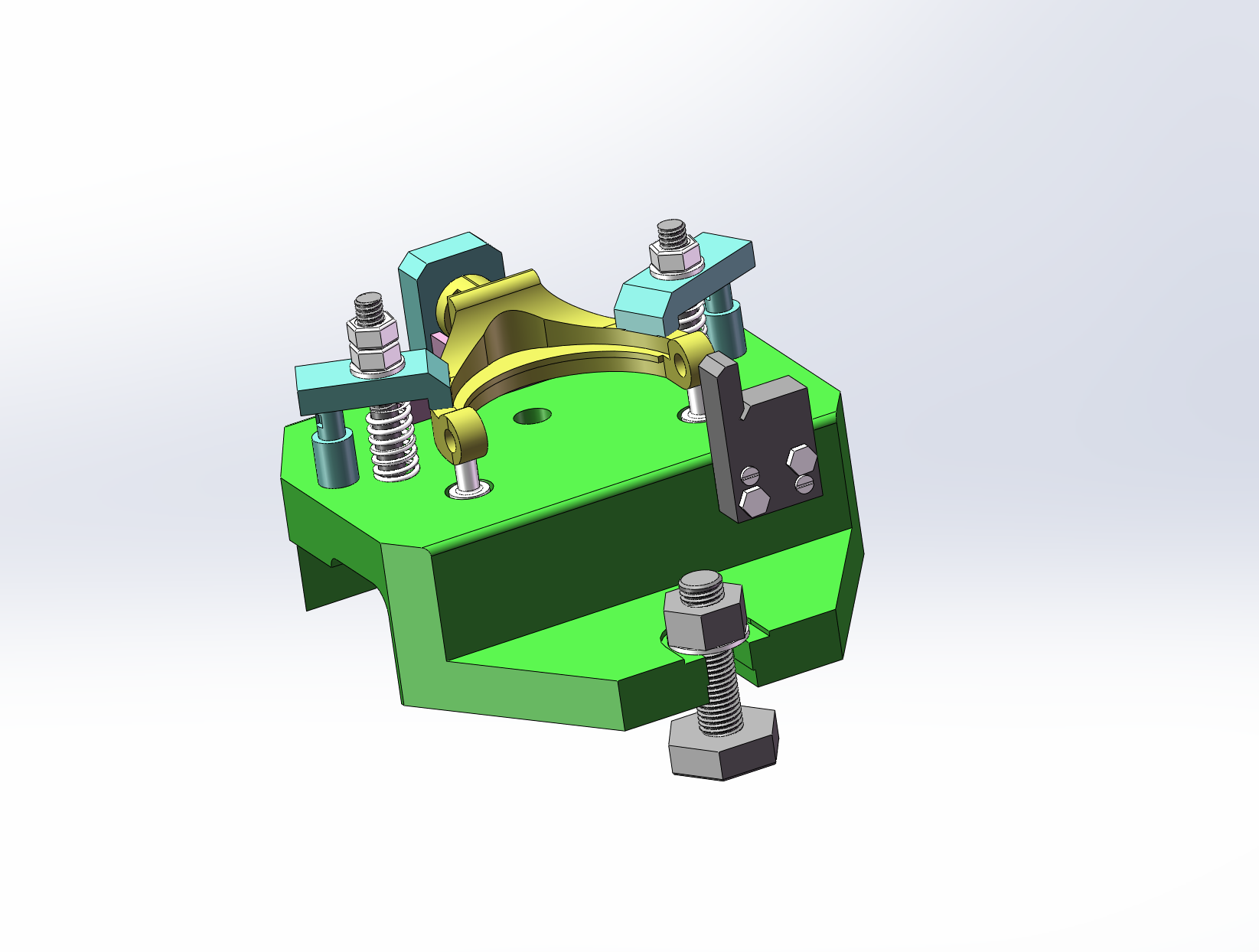

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/三维sw3.jpg)

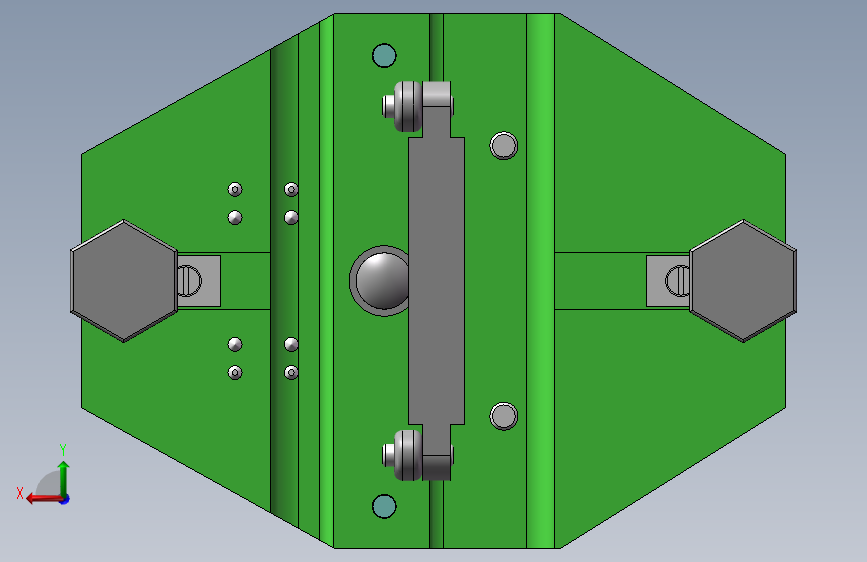

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/4299346d-5f2b-4139-a524-f97dac2e3bd0原图(后)4.png)

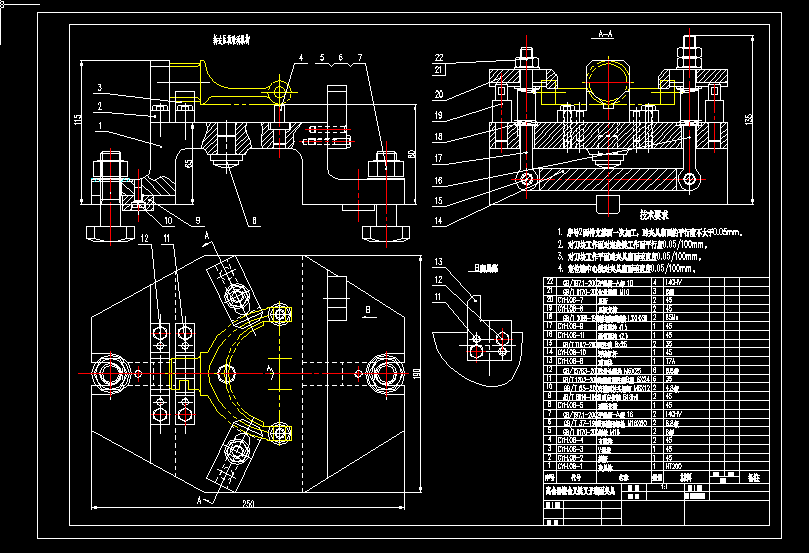

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/夹具装配图.png)

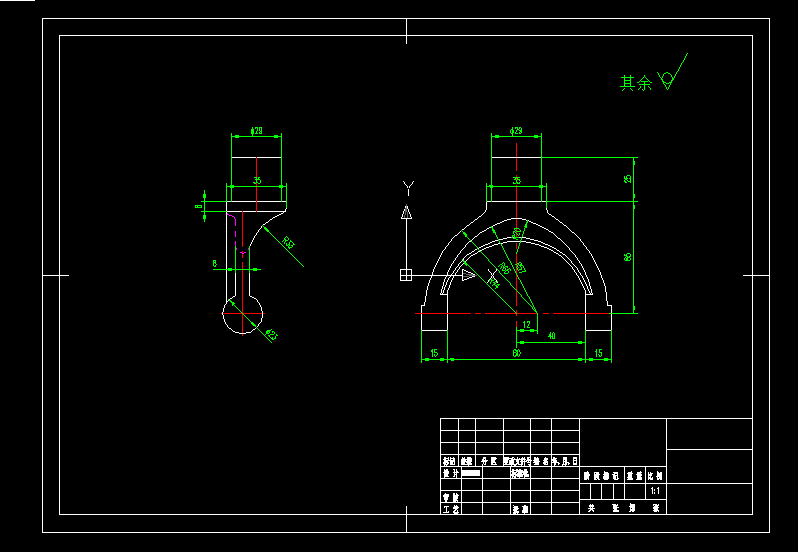

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/毛坯图.png)

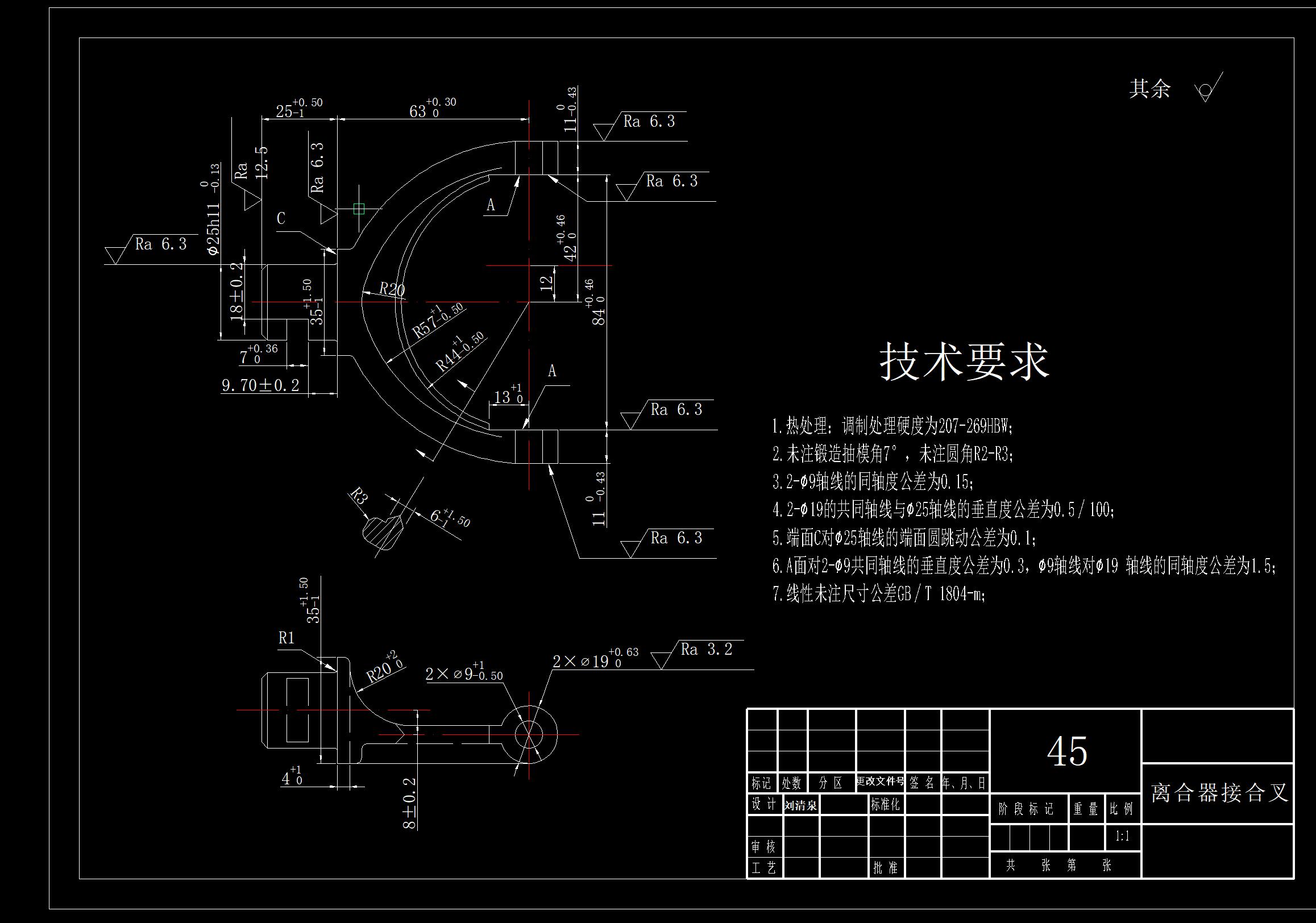

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/零件图.jpg)

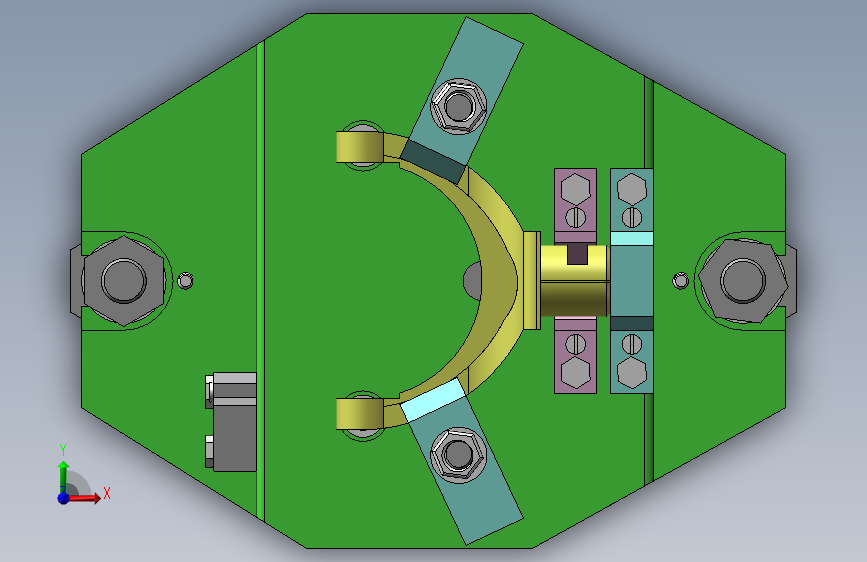

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/3ae5c1d3-543e-4747-9b30-36f270242d15原图(前)3.png)

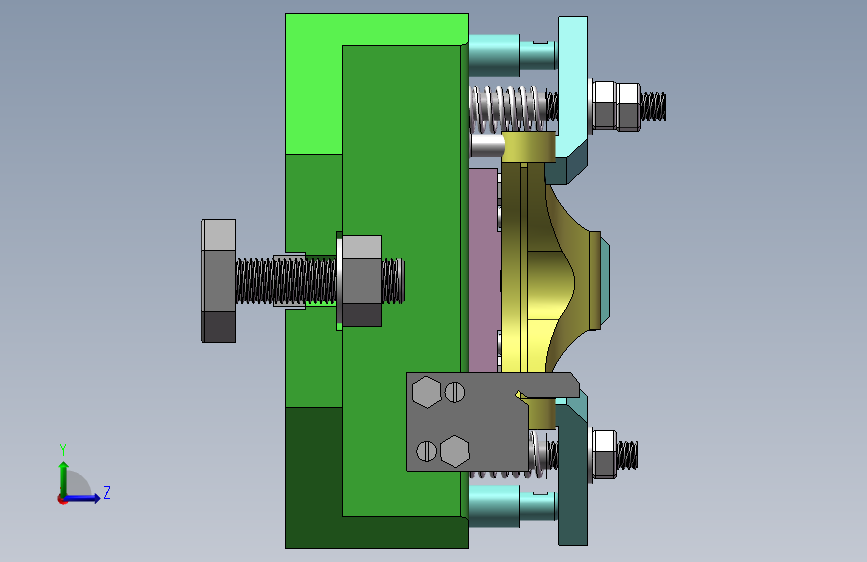

![离合器接合叉[结合叉]加工工艺及铣叉口端面夹具设计【含三维SW】](https://html.lazystones.com/lazy/3123133/image/43cf5dba-c46d-4fee-8d59-3ff2c068f3cf原图(左)2.png)
