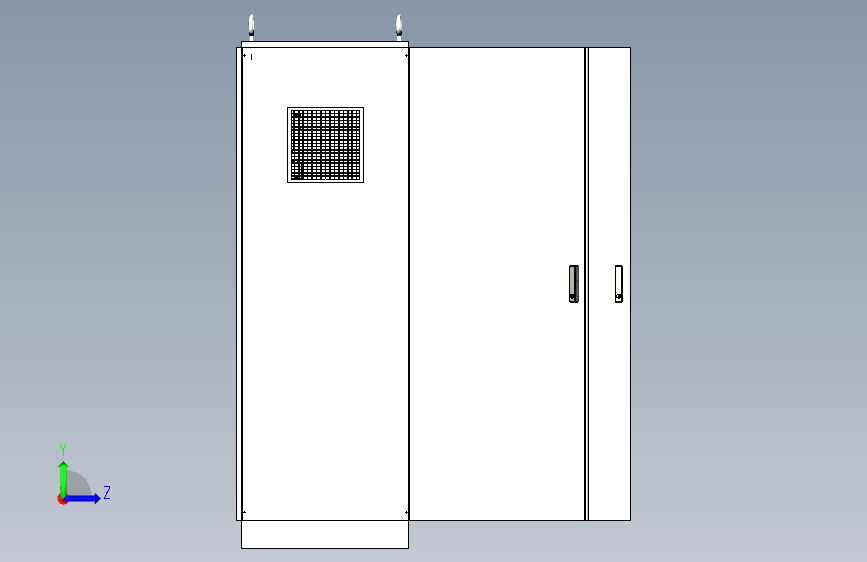

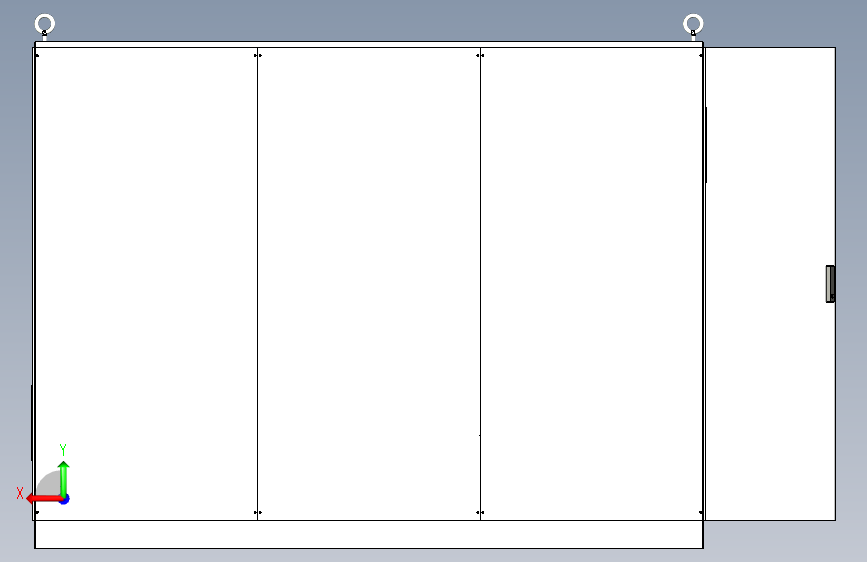

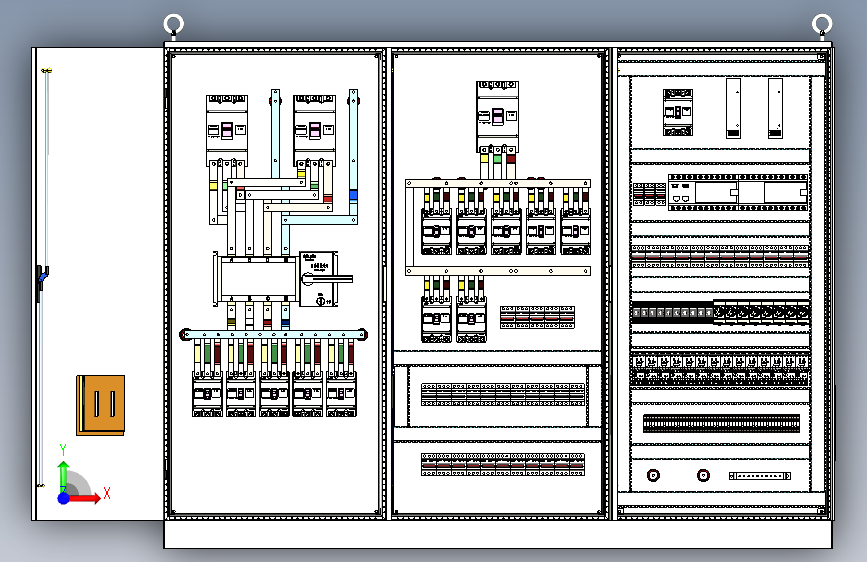

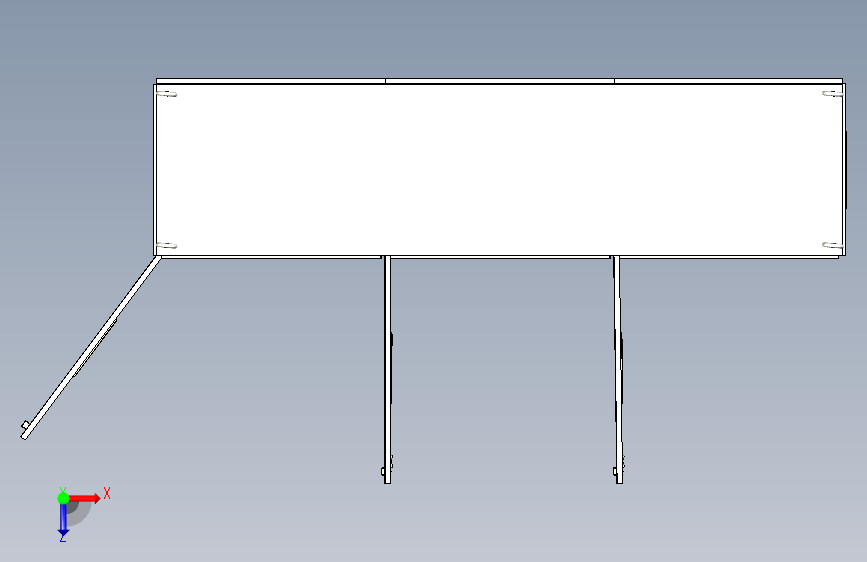

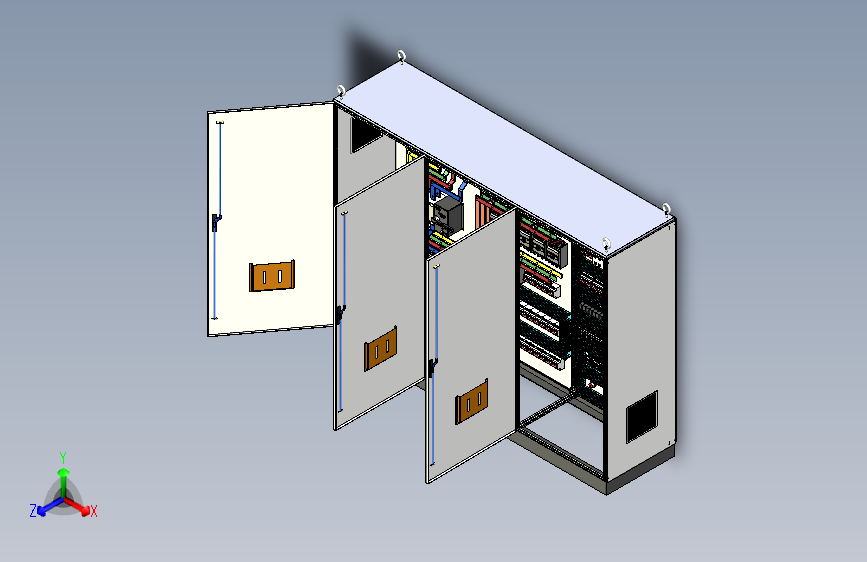

三柜组装双电源630A电源柜plc控制柜 55704（ID:3124067）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 10A2p小型断路器.ipt | 326.00K |
| 2 | 1出线开关进线A.ipt | 94.50K |
| 3 | 1出线开关进线B.ipt | 98.00K |
| 4 | 1出线开关进线C.ipt | 97.50K |
| 5 | 1出线横排A.ipt | 90.50K |
| 6 | 1出线横排B.ipt | 91.00K |
| 7 | 1出线横排C.ipt | 90.50K |
| 8 | 1出线横排N.ipt | 97.00K |
| 9 | 1线槽1496.ipt | 318.50K |
| 10 | 40A小型断路器.ipt | 336.00K |
| 11 | 630A正装安装板装配.iam | 1.90M |
| 12 | 645.ipt | 647.50K |
| 13 | CDQ1S安装板装配.iam | 1.14M |
| 14 | lingpai20x3.ipt | 147.00K |
| 15 | PLCmokuai.ipt | 883.50K |
| 16 | PLC控制器.ipt | 937.50K |
| 17 | 三柜组装双电源630A电源柜plc控制柜55704.stp | 67.19M |
| 18 | 三柜组装双电源630A电源柜plc控制柜55704.stp.iam | 8.18M |
| 19 | 中间继电器零件.ipt | 1.36M |
| 20 | 侧板.ipt | 97.00K |
| 21 | 出线A相.ipt | 104.00K |
| 22 | 出线B相.ipt | 98.00K |
| 23 | 出线C相.ipt | 105.50K |
| 24 | 出线N相.ipt | 103.50K |
| 25 | 分开关A.ipt | 98.50K |
| 26 | 分开关B.ipt | 100.50K |
| 27 | 分开关C.ipt | 98.50K |
| 28 | 双电源进线A.ipt | 90.00K |
| 29 | 双电源进线B.ipt | 89.00K |
| 30 | 双电源进线C.ipt | 87.50K |
| 31 | 双电源进线N.ipt | 86.50K |
| 32 | 双电源进线N1.ipt | 100.50K |
| 33 | 双电源进线N11.ipt | 89.50K |
| 34 | 双电源进线备用A.ipt | 85.50K |
| 35 | 双电源进线备用B.ipt | 87.50K |
| 36 | 双电源进线备用C.ipt | 89.00K |
| 37 | 双电源进线备用N.ipt | 92.50K |
| 38 | 吊环.ipt | 493.00K |
| 39 | 地排.ipt | 119.00K |
| 40 | 备用开关进线A.ipt | 105.50K |
| 41 | 备用开关进线B.ipt | 101.00K |
| 42 | 备用开关进线C.ipt | 99.00K |
| 43 | 备用开关进线N.ipt | 95.50K |
| 44 | 安装板.ipt | 152.00K |
| 45 | 安装板固定件.ipt | 128.50K |
| 46 | 带延时PLC安转板.iam | 6.33M |
| 47 | 常用开关A.ipt | 96.00K |
| 48 | 常用开关B.ipt | 97.50K |
| 49 | 常用开关C.ipt | 100.00K |
| 50 | 常用开关连接横排A.ipt | 96.00K |
| 51 | 常用开关连接横排B.ipt | 95.50K |
| 52 | 常用开关连接横排C.ipt | 95.00K |
| 53 | 底座2400x600.ipt | 103.50K |
| 54 | 德力西160A250A塑壳开关.ipt | 4.82M |
| 55 | 德力西交流接触器0911.ipt | 5.06M |
| 56 | 德力西双电源开关CDQ1S.ipt | 2.15M |
| 57 | 德力西塑壳开关160A250A.ipt | 1.55M |
| 58 | 德力西塑壳开关630A.ipt | 1.39M |
| 59 | 总开关A相.ipt | 98.50K |
| 60 | 总开关B相.ipt | 101.50K |
| 61 | 总开关C相.ipt | 103.00K |
| 62 | 接线端子.ipt | 117.50K |
| 63 | 文件框.ipt | 114.50K |
| 64 | 时间继电器.ipt | 2.01M |
| 65 | 柜体框架1800x800x600.ipt | 1.76M |
| 66 | 横排A.ipt | 90.00K |
| 67 | 横排b.ipt | 90.00K |
| 68 | 横排c.ipt | 90.50K |
| 69 | 热继电器.ipt | 806.00K |
| 70 | 短接排.ipt | 118.50K |
| 71 | 竖排.ipt | 86.00K |
| 72 | 线槽1496.ipt | 1.29M |
| 73 | 线槽800.ipt | 718.00K |
| 74 | 绝缘子40.ipt | 703.00K |
| 75 | 背板.ipt | 96.00K |
| 76 | 装配开关电源.ipt | 3.94M |
| 77 | 进线备用横排.ipt | 86.00K |
| 78 | 进线备用横排b.ipt | 87.00K |
| 79 | 进线备用横排c.ipt | 88.00K |
| 80 | 进线备用横排n.ipt | 87.50K |
| 81 | 锁扣.ipt | 248.50K |
| 82 | 面板.ipt | 108.00K |
| 83 | 顶盖2400x600.ipt | 95.00K |
| 84 | 风扇网组.ipt | 930.50K |
| 85 | lingpai20x3.0001.ipt | 147.00K |
| 86 | 地排.0001.ipt | 119.00K |
| 87 | 德力西交流接触器0911.0001.ipt | 5.06M |
| 88 | 接线端子.0001.ipt | 118.00K |
| 89 | 时间继电器.0001.ipt | 2.01M |
| 90 | 热继电器.0001.ipt | 806.00K |
| 91 | 绝缘子40.0001.ipt | 703.00K |
此图纸下载需要30金币
立即下载
发布者
忧虑的麦片
创作: 16485
粉丝: 3
加入时间：2025-08-30
模型信息
图纸ID：3124067
图纸格式：ipt,iam,stp
文件大小：66.9M
所需金币：30
上传时间：2026-04-01 21:00:09
是否可编辑：可修改，不包括参数
软件版本：Inventor 2023
