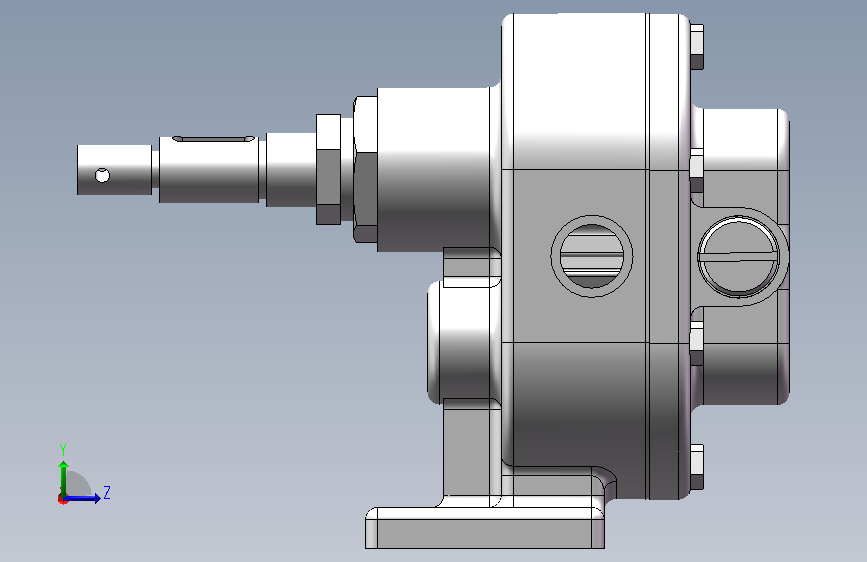

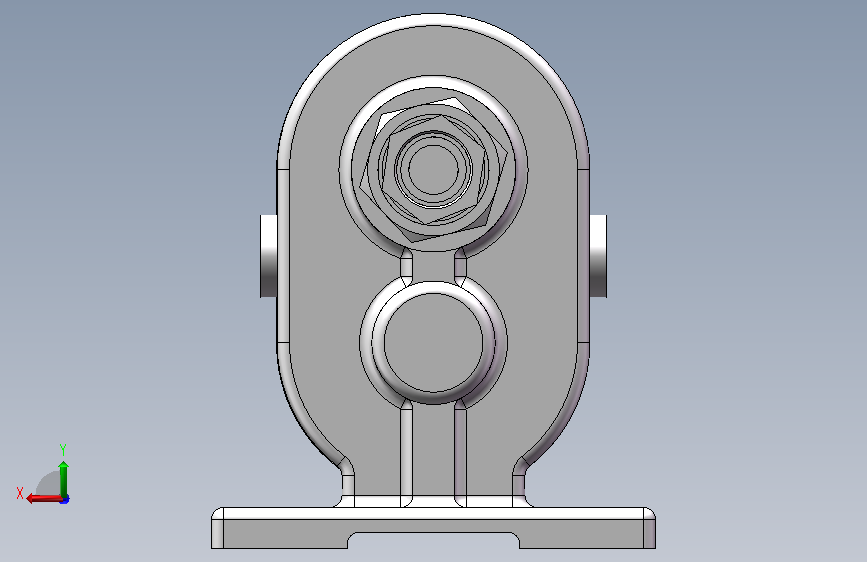

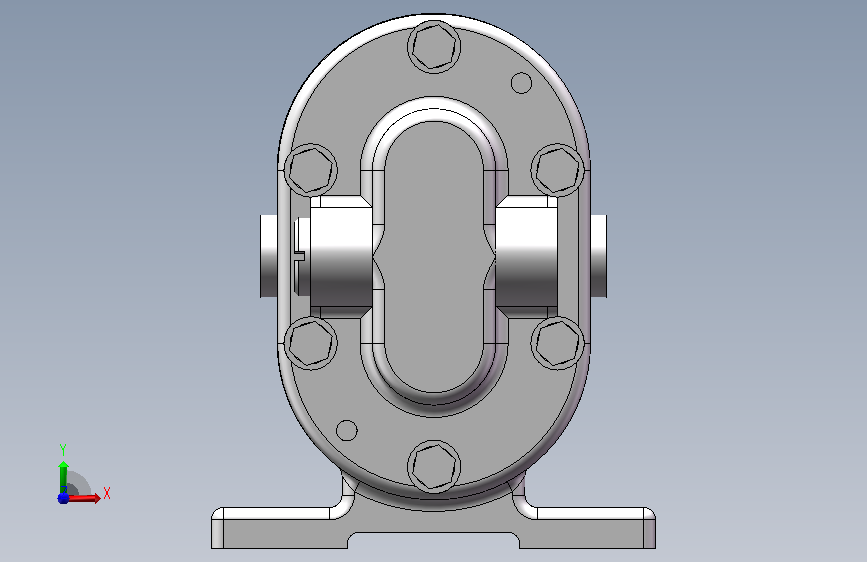

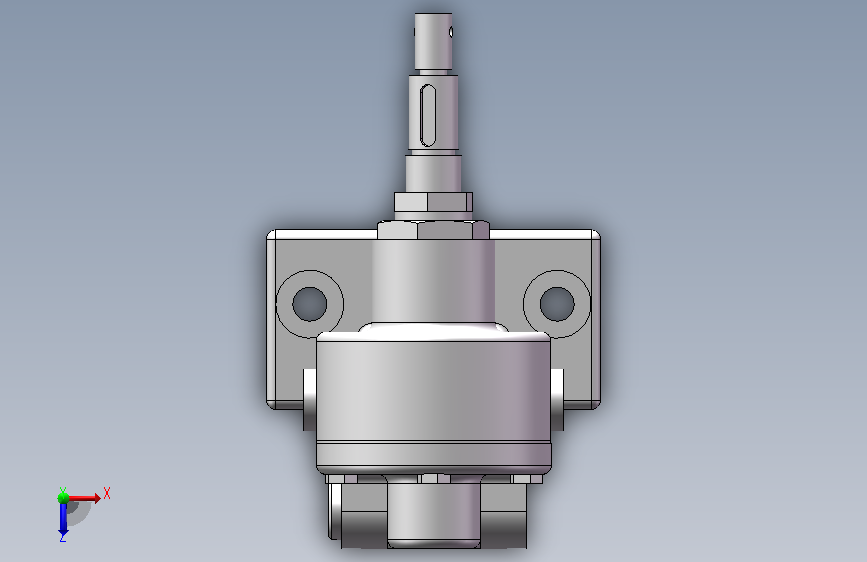

齿轮泵的三维及非标零件图、装配图=290253=40（ID:3196968）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | M6.SLDPRT | 147.50K |
| 2 | M6螺钉.SLDPRT | 225.50K |
| 3 | 主动齿轮轴.SLDDRW | 889.50K |
| 4 | 主动齿轮轴.SLDPRT | 408.00K |
| 5 | 从动齿轮轴.SLDPRT | 289.50K |
| 6 | 垫片.SLDPRT | 168.00K |
| 7 | 填料压盖.SLDPRT | 185.00K |
| 8 | 壳体.SLDPRT | 758.50K |
| 9 | 小垫片.SLDPRT | 144.50K |
| 10 | 弹簧1.SLDPRT | 570.50K |
| 11 | 泵盖.SLDPRT | 610.50K |
| 12 | 螺堵.SLDPRT | 203.00K |
| 13 | 螺钿.SLDPRT | 142.50K |
| 14 | 装配体1.SLDASM | 1.01M |
| 15 | 钢球.SLDPRT | 201.50K |
| 16 | 钢球定位圈.SLDPRT | 173.50K |
| 17 | 销钉.SLDPRT | 144.50K |
| 18 | 锁紧螺母.SLDPRT | 177.50K |
| 19 | 主动齿轮轴.exb | 102.50K |
| 20 | 从动齿轮轴.exb | 108.50K |
| 21 | 填料压盖.exb | 95.00K |
| 22 | 壳体.DWG | 348.00K |
| 23 | 壳体.exb | 112.50K |
| 24 | 泵盖.exb | 110.50K |
| 25 | 螺塞.exb | 92.00K |
| 26 | 装配体1.exb | 151.50K |
| 27 | 锁紧螺母.exb | 93.50K |
此图纸下载需要40金币
立即下载
发布者
甜甜的板栗
创作: 1843
粉丝: 13
加入时间：2024-09-08
模型信息
图纸ID：3196968
图纸格式：sldprt,slddrw,sldasm,dwg
文件大小：3.28M
所需金币：40
上传时间：2026-04-28 15:23:26
是否可编辑：
软件版本：SOLIDWORKS 2014
