家用电动清扫车智能洗地机的结构设计=1773141=1600

（ID:3197161）

改图/画图

机械设备 / 智能装置 / 家用电动清扫车智能洗地机的结构设计=1773141=1600

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	说明书.doc	4.90M
2	12-20-1四氟垫片.SLDPRT	82.65K
3	13卡箍.SLDPRT	119.52K
4	14.2转7.9塑料宝塔接头.SLDPRT	57.24K
5	15A复位保险.SLDPRT	163.17K
6	17×35×0.5四氟垫片.SLDPRT	68.81K
7	18×45×3聚四氟垫片.SLDPRT	119.95K
8	1型六角螺母GB_T6170-2000_M8.sldprt	60.81K
9	20卡箍.SLDPRT	116.54K
10	22卡箍.SLDPRT	126.61K
11	3分外丝X￠16铜弯头.SLDPRT	84.70K
12	3分转4分接头.SLDPRT	80.23K
13	42-22-11油封.SLDPRT	77.13K
14	42孔卡.SLDPRT	59.52K
15	4分内丝￠16宝塔头.SLDPRT	75.74K
16	4分外丝X￠16铜弯头.SLDPRT	84.67K
17	50B万向轮单轮.SLDPRT	127.70K
18	50B洗地刷.SLDPRT	1.46M
19	50B铸铝吸扒大压条焊接图（手推式）.SLDPRT	233.01K
20	50B铸铝吸扒小压条焊接图（手推式）.SLDPRT	143.82K
21	50、56吸扒组件.sldasm	2.09M
22	50吸扒塑料压盖.SLDPRT	568.20K

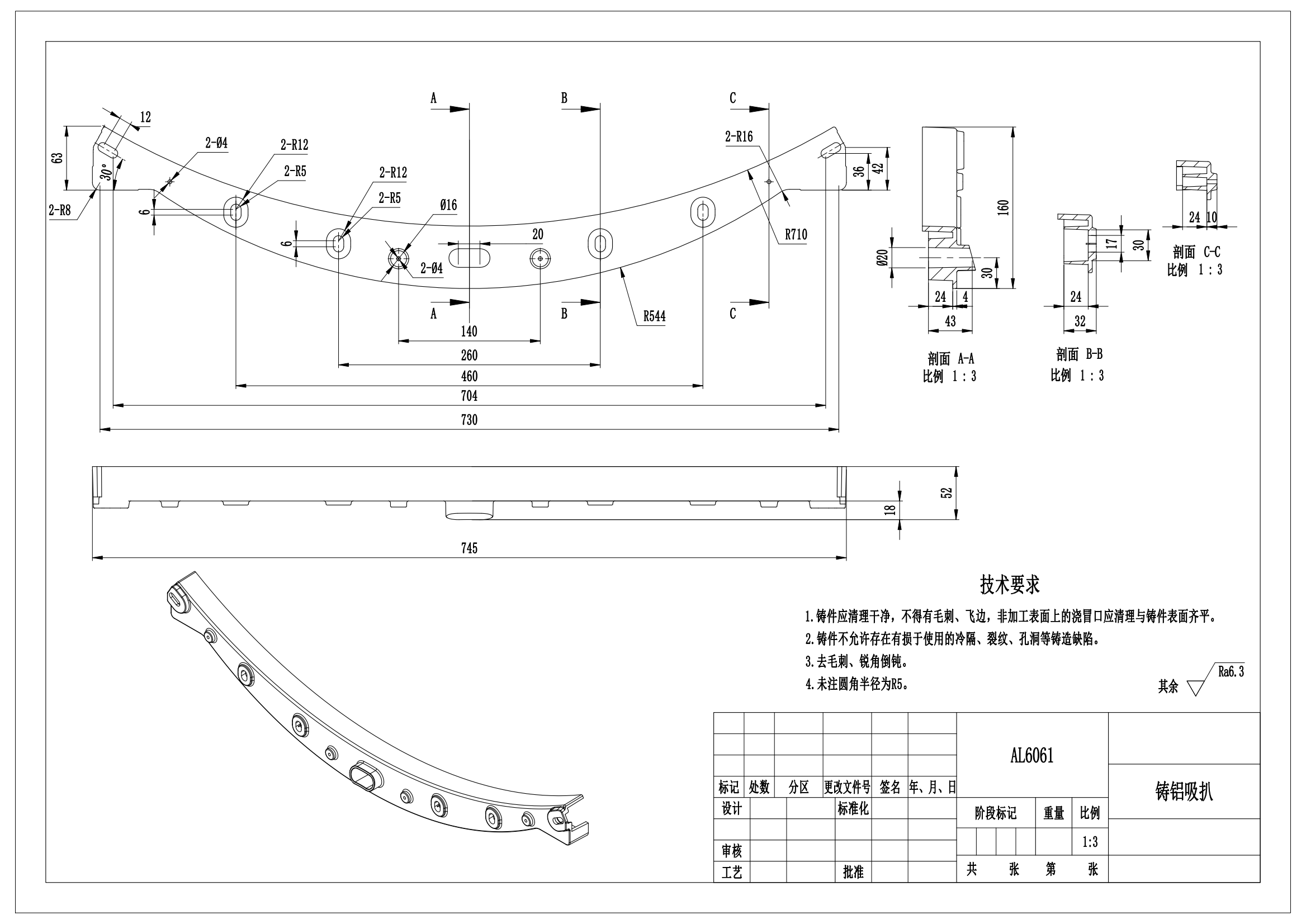

23	50铸铝吸扒.SLDDRW	1.59M
24	50铸铝吸扒.SLDPRT	1.43M
25	53喉箍.SLDPRT	417.21K
26	560刷罩.SLDPRT	3.81M
27	56BT吸扒固定板转轴铜衬套.SLDPRT	83.13K
28	56BT电机连接件2.SLDPRT	84.43K
29	56BT电机连杆焊接件.SLDASM	66.27K
30	56BT电机连杆焊接件.SLDDRW	151.06K
31	56BT电磁阀.SLDPRT	524.97K
32	56BT电磁阀座.SLDPRT	520.51K
33	56B吸扒调节组件.SLDASM	1.61M
34	80喉箍1.SLDPRT	419.69K
35	AC铸铝吸扒前胶条.SLDPRT	54.69K
36	countersunkflatheadcrossrecessscrew_iso.sldprt	167.77K
37	crossrecessedctskthreadformingscrewgb1.SLDPRT	156.34K
38	crossrecessedraisedctskwoodscrewsgb.sldprt	160.11K
39	crossrecessedthreadformingscrewsgb.sldprt	151.32K
40	curvedsinglecoilspringlockwashersgb.sldprt	116.48K
41	deepgrooveballbearingsgb.sldprt	332.05K
42	GB50万向轮.SLDPRT	272.80K
43	GB50小方口污水箱.SLDPRT	8.95M
44	GB50清水箱.SLDPRT	19.16M
45	GM50B.SLDPRT	110.54K
46	GM50B吸扒后胶皮3.0MM.SLDPRT	54.00K
47	GM50B吸扒固定支架.SLDPRT	335.07K
48	GM50B吸扒固定板.SLDPRT	1.67M
49	GM50B吸扒总装.SLDASM	3.64M
50	GM50B吸扒拉簧.SLDPRT	1.36M
51	GM50B吸扒接头.SLDPRT	1.46M
52	GM50B吸扒脚轮.SLDPRT	173.23K
53	GM50B吸扒脚轮上支架.SLDPRT	133.72K
54	GM50B吸扒脚轮下支架焊接件.SLDASM	81.46K
55	GM50B吸扒脚轮支架弹簧.SLDPRT	632.80K
56	GM50B吸扒角度支架.SLDDRW	1.00M
57	GM50B吸扒角度支架.SLDPRT	1.99M
58	GM50B吸扒轴套.SLDPRT	95.71K
59	GM50B外置拉丝.SLDPRT	102.92K
60	GM50B导向轮.SLDPRT	175.63K
61	GM50B拉簧销钉.SLDPRT	213.68K
62	GM50B支撑角铁.SLDPRT	180.39K
63	GM50B水开关把手.SLDPRT	184.60K
64	GM50B水路组件.SLDASM	895.24K
65	GM50B水路组件.SLDDRW	1.75M
66	GM50B清水箱滤网出水.SLDPRT	369.48K
67	GM50B电磁阀固定架.SLDPRT	220.68K
68	GM50B空心锣.SLDPRT	129.81K
69	GM50B脚踏臂焊接件.SLDASM	73.06K
70	GM50B轮轴焊接.sldasm	87.28K
71	GM50B过滤器.SLDPRT	339.22K
72	GM50B面板组件.SLDASM	371.67K
73	hexagonheadbolts-fullthreadgb1.SLDPRT	144.81K
74	hexheadbolts-fullthreadgradecgb1.SLDPRT	155.81K
75	M6X12.sldprt	121.80K
76	M6梅花手柄.SLDPRT	329.60K
77	M8X40方颈螺丝.SLDPRT	87.89K
78	M8小四角螺母.SLDPRT	204.24K
79	panheadcrossrecessscrew_iso.sldprt	175.77K
80	PerformanceLog.txt	54B
81	plainwashernormalgradea_iso.sldprt	95.74K
82	plainwashers--productgradecgb1.SLDPRT	102.63K
83	plainwashers-chamfered--normalseries-agb1.SLDPRT	111.72K
84	plainwashers-lseries-gradesacgb2.SLDPRT	103.55K
85	plainwashers-nseries-gradeagb.sldprt	102.48K
86	plainwashersmallgradea_iso.sldprt	94.88K
87	prevailingtorquetype1withfinepitchgb.sldprt	172.33K
88	prevailingtorquetypestyle1gb1.SLDPRT	182.38K
89	R56BTR50BGM50B清水箱组件.SLDASM	4.38M
90	singlecoillockwasherslighttypegb.sldprt	112.14K
91	socketheadcapscrew_iso.sldprt	188.36K
92	springlockwashers--normaltypegb1.SLDPRT	114.11K
93	两层马达.SLDPRT	582.52K
94	主挂钩.SLDPRT	205.04K
95	主挂钩铜套.SLDPRT	64.05K
96	主机底板1.SLDPRT	717.64K
97	主机底板2.SLDPRT	330.35K
98	主机底板2加强筋1.SLDPRT	292.48K
99	主机底板2加强筋2.SLDPRT	328.52K
100	主臂拉簧.SLDPRT	2.43M
101	主臂拉簧丝杆.SLDPRT	53.80K
102	六角头螺栓_全螺纹GB_T5783-2000_AM12X35.sldprt	75.50K
103	减速电机.SLDPRT	351.59K
104	出水水管1.SLDPRT	104.61K
105	刷扣.SLDPRT	521.14K
106	刷盘升降踏板铜衬套.SLDPRT	86.19K
107	刷盘组件.SLDASM	1.39M
108	刷盘调节固定板.SLDPRT	208.88K
109	刷盘调节拉簧.SLDPRT	1.79M
110	刷盘调节铜衬套.SLDPRT	73.05K
111	前臂杠杆铜衬套1.SLDPRT	104.08K
112	前臂杠杆铜衬套2.SLDPRT	88.70K
113	副挂钩.SLDPRT	117.26K
114	加水口过滤网.SLDPRT	202.62K
115	加水口过滤网密封垫.SLDPRT	61.34K
116	卡扣.SLDPRT	831.65K
117	吸扒出水接头密封垫.SLDPRT	83.60K
118	吸扒升降固定支架.SLDPRT	206.81K
119	吸扒升降组件.sldasm	410.33K
120	吸扒垫柱.SLDPRT	82.28K
121	吸扒组件.SLDDRW	3.48M
122	吸扒脚轮下支架.SLDPRT	208.00K
123	吸扒调节拉簧.SLDPRT	1.95M
124	吸扒调节组件.SLDDRW	2.87M
125	吸扒防撞轮铜套.SLDPRT	90.54K
126	吸盘开关手柄.SLDPRT	534.19K
127	喉箍50.SLDPRT	455.81K
128	固定柱.SLDPRT	161.20K
129	塑料垫.SLDPRT	53.80K
130	复件嘉得力前臂杠杆.SLDPRT	210.82K
131	带座球阀.SLDPRT	212.10K
132	平垫圈_A级GB_T97.1-2002_8.sldprt	43.51K
133	开关安装板.SLDPRT	108.74K
134	开关臂盖板.SLDPRT	72.43K
135	微动开关.SLDPRT	113.61K
136	微动开关安装板.SLDPRT	303.43K
137	总电源开关.SLDPRT	84.14K
138	感应器塑料罩.SLDPRT	355.68K
139	感应器外罩组装.SLDASM	190.57K

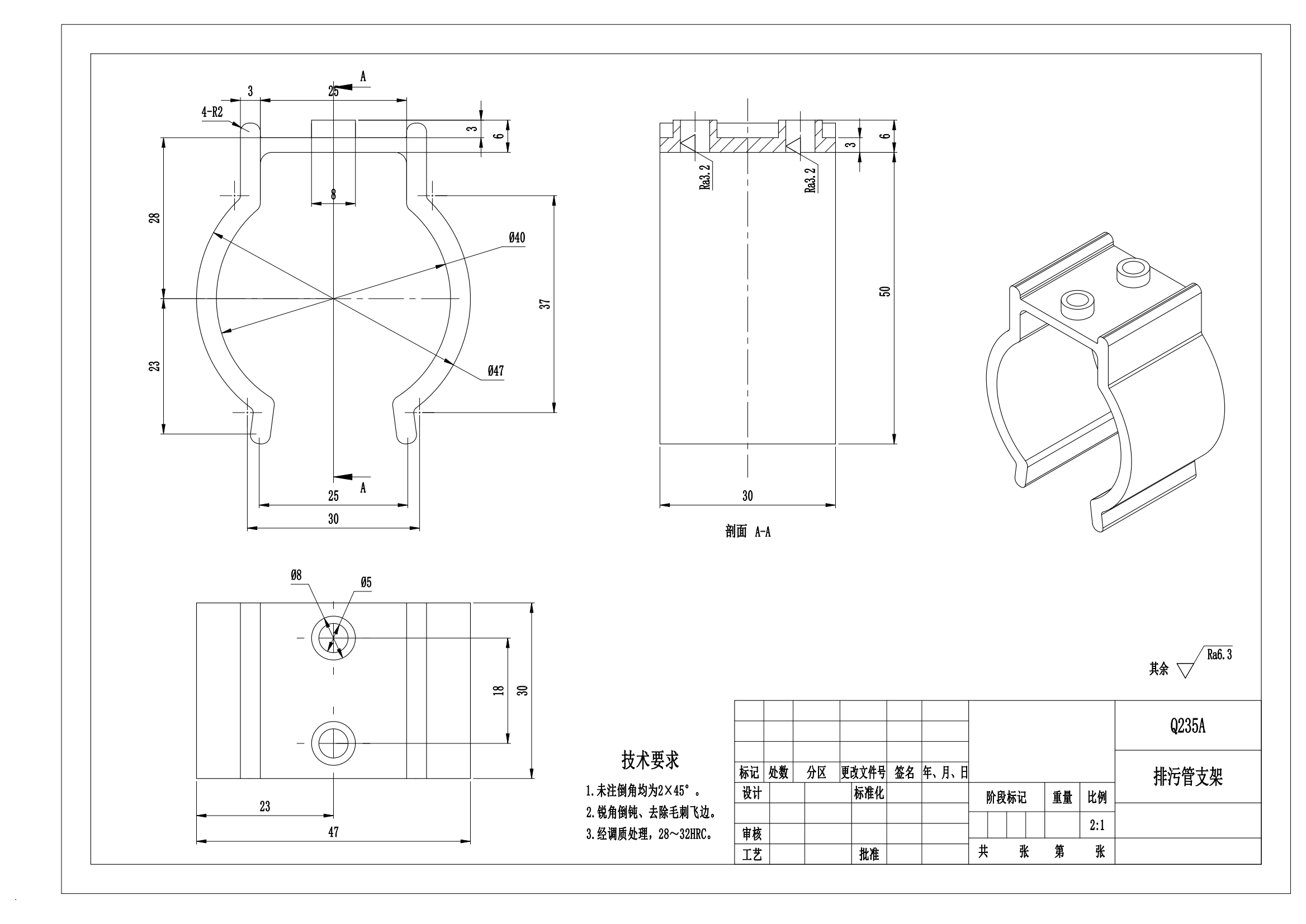

140	排污管支架.SLDDRW	221.91K
141	排污管支架.SLDPRT	136.06K
142	水开关尼龙衬套.SLDPRT	77.93K
143	水箱连接衬套.SLDPRT	95.01K
144	水箱连接轴.SLDPRT	97.57K
145	污水箱排污管.sldprt	1.06M
146	污水箱组件总装.SLDASM	4.42M
147	污水箱透明盖.SLDPRT	370.00K
148	污水箱透明盖组件.sldasm	533.46K
149	清扫机出图草稿.SLDDRW	38.32M
150	清扫机的外形图.SLDDRW	38.86M
151	清扫机装配图.SLDDRW	42.07M
152	清扫组件.SLDDRW	5.05M
153	清扫车底盘-CAE分析-静应力分析1.BD2	233.16K
154	清扫车底盘-CAE分析-静应力分析1.BDF	168.39K
155	清扫车底盘-CAE分析-静应力分析1.CWR	66.53M
156	清扫车底盘-CAE分析-静应力分析1.LOG	160B
157	清扫车底盘-CAE分析-静应力分析1.MFC	529B
158	清扫车底盘-CAE分析-静应力分析1.SL4	5.25K
159	清扫车底盘-CAE分析-频率1.BDF	168.39K
160	清扫车底盘-CAE分析-频率1.BMC	219B
161	清扫车底盘-CAE分析-频率1.CWR	62.09M
162	清扫车底盘-CAE分析-频率1.LOG	160B
163	清扫车底盘-CAE分析-频率1.MFC	448B
164	清扫车底盘-CAE分析-频率1.SL4	5.25K
165	清扫车底盘-CAE分析-频率1.SSF	0B
166	清扫车底盘-CAE分析-频率1.SY1	1.18K
167	清扫车底盘-CAE分析.SLDASM	313.05K
168	清扫车底盘-CAE分析.SLDPRT	422.10K
169	清扫车底盘-焊件.SLDDRW	2.29M
170	清扫车底盘.SLDASM	260.88K
171	清扫车底盘组件.SLDASM	2.33M
172	清水箱密封垫压板.SLDPRT	77.84K
173	清水箱盖.SLDPRT	187.47K
174	清水箱盖密封垫.SLDPRT	72.65K
175	焊接六角螺母GB_T13681-1992_M6.sldprt	67.34K
176	电动清扫车.SLDASM	15.97M
177	电动清扫车.STEP	79.02M
178	电机连接杆.SLDPRT	92.44K
179	电机连接管材.SLDPRT	80.50K
180	电机连接铜衬套.SLDPRT	88.41K
181	电量表.SLDPRT	143.87K
182	真空马达排风管罩.SLDPRT	110.39K
183	脚踏板.SLDPRT	73.30K
184	脚踏板皮套.SLDPRT	94.23K
185	脚踏臂.SLDPRT	179.62K
186	自润滑球头关节轴承.SLDPRT	109.21K
187	蜗轮电机安装板.SLDDRW	183.22K
188	蜗轮电机安装板.SLDPRT	502.15K
189	装配体01.SLDASM	1.13M
190	轮毂组装.SLDASM	1.59M
191	轮毂轴2焊接板.SLDPRT	84.01K
192	连接杆铜衬套.SLDPRT	87.86K
193	透明盖密封垫.SLDPRT	508.20K
194	透明盖铰链.SLDPRT	183.44K
195	锁销12.sldprt	99.66K
196	防尘罩支架拉簧.SLDPRT	796.46K
197	防水轮毂2.SLDPRT	1.78M
198	防水轮毂装饰盖.SLDPRT	128.86K
199	面板密封垫.SLDPRT	78.09K
200	面板开关.SLDPRT	352.91K
201	马达丝杆.SLDPRT	35.13K
202	马达导风橡胶套.SLDPRT	148.17K
203	马达排风管.SLDPRT	167.06K
204	马达硅胶垫.SLDPRT	126.01K
205	马达组件.sldasm	635.91K
206	马达螺柱套杆.SLDPRT	35.52K
207	马达防尘板.SLDPRT	157.21K
208	马达防尘海绵.SLDPRT	69.92K
209	￠15×21编织硅胶管.SLDPRT	106.43K

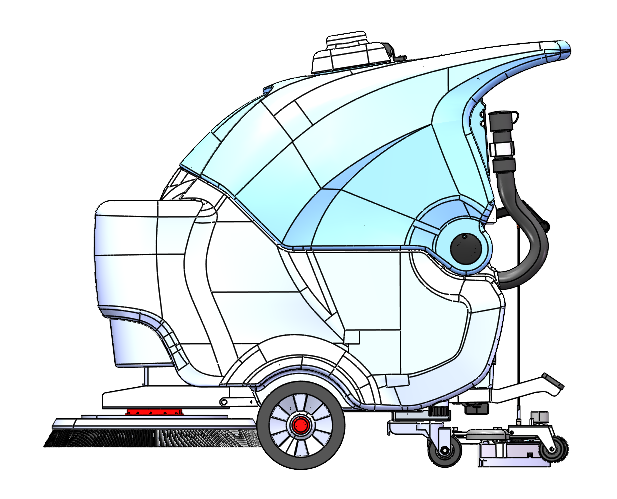

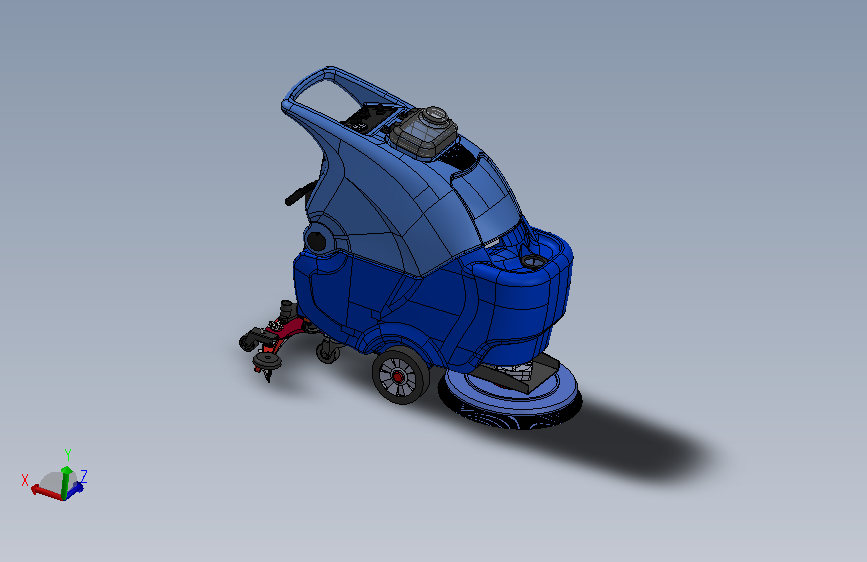

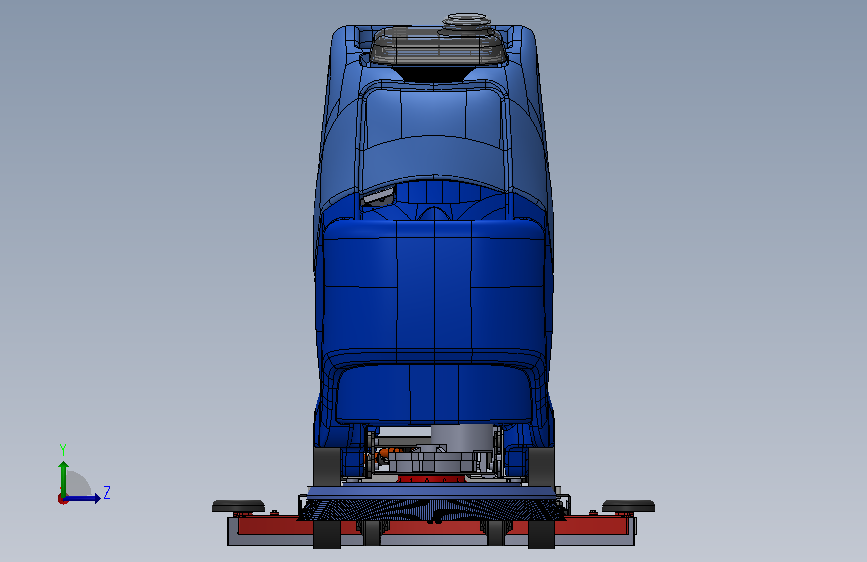

210	主视图.png	125.50K

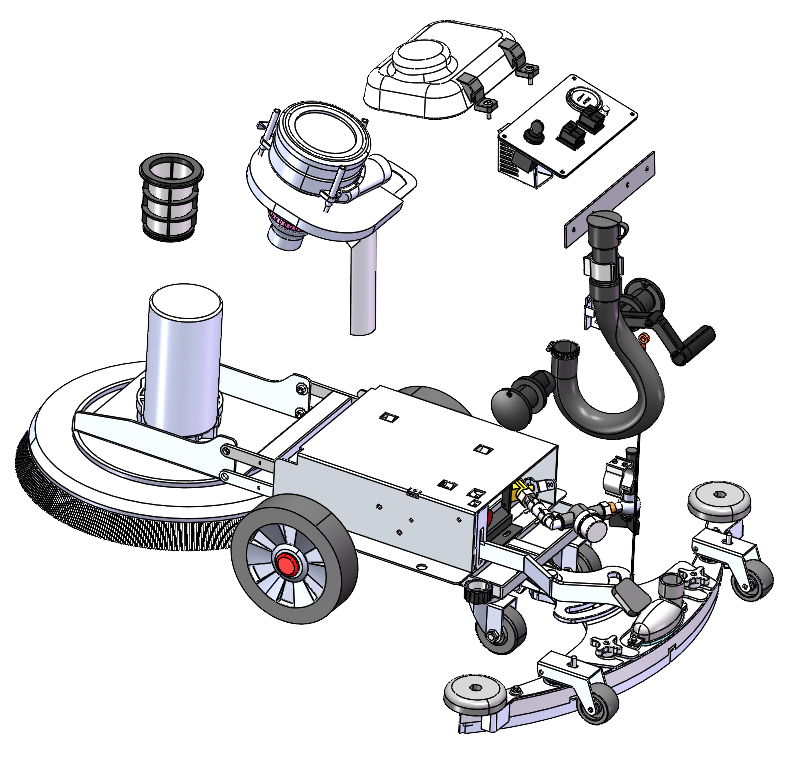

211	内部结构图.png	234.99K
212	图纸.pdf	2.28M

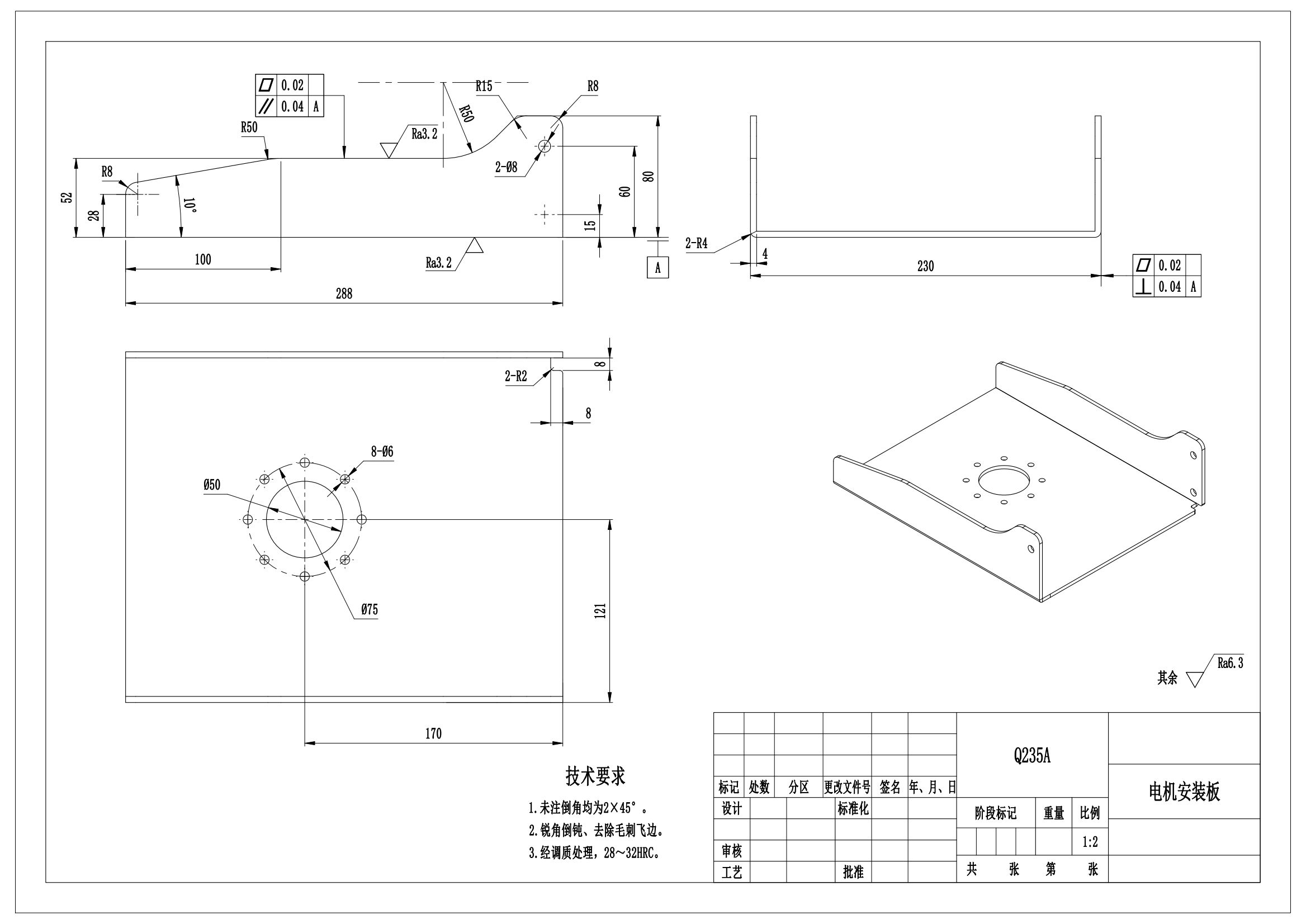

213	图纸_01.png	259.23K

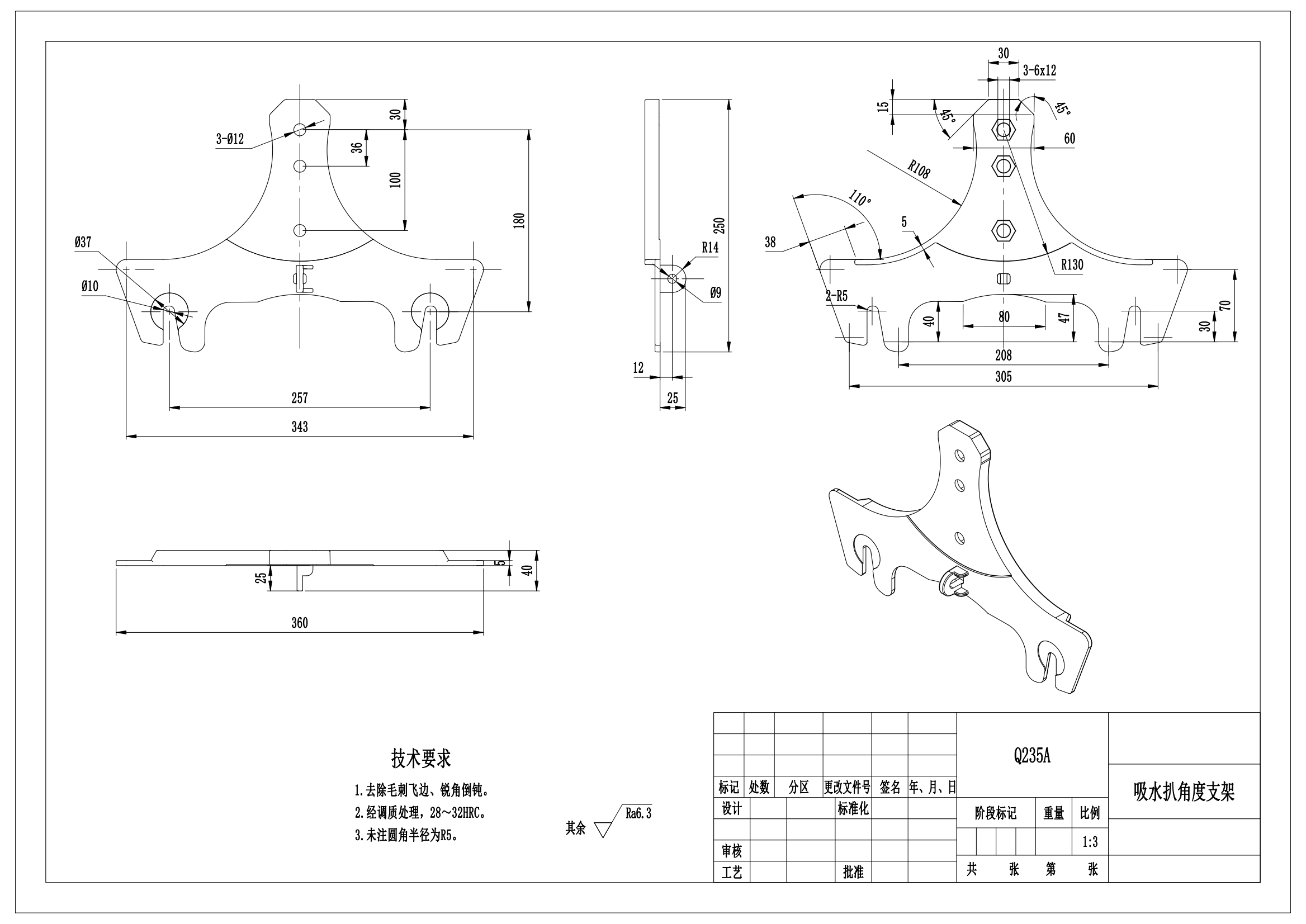

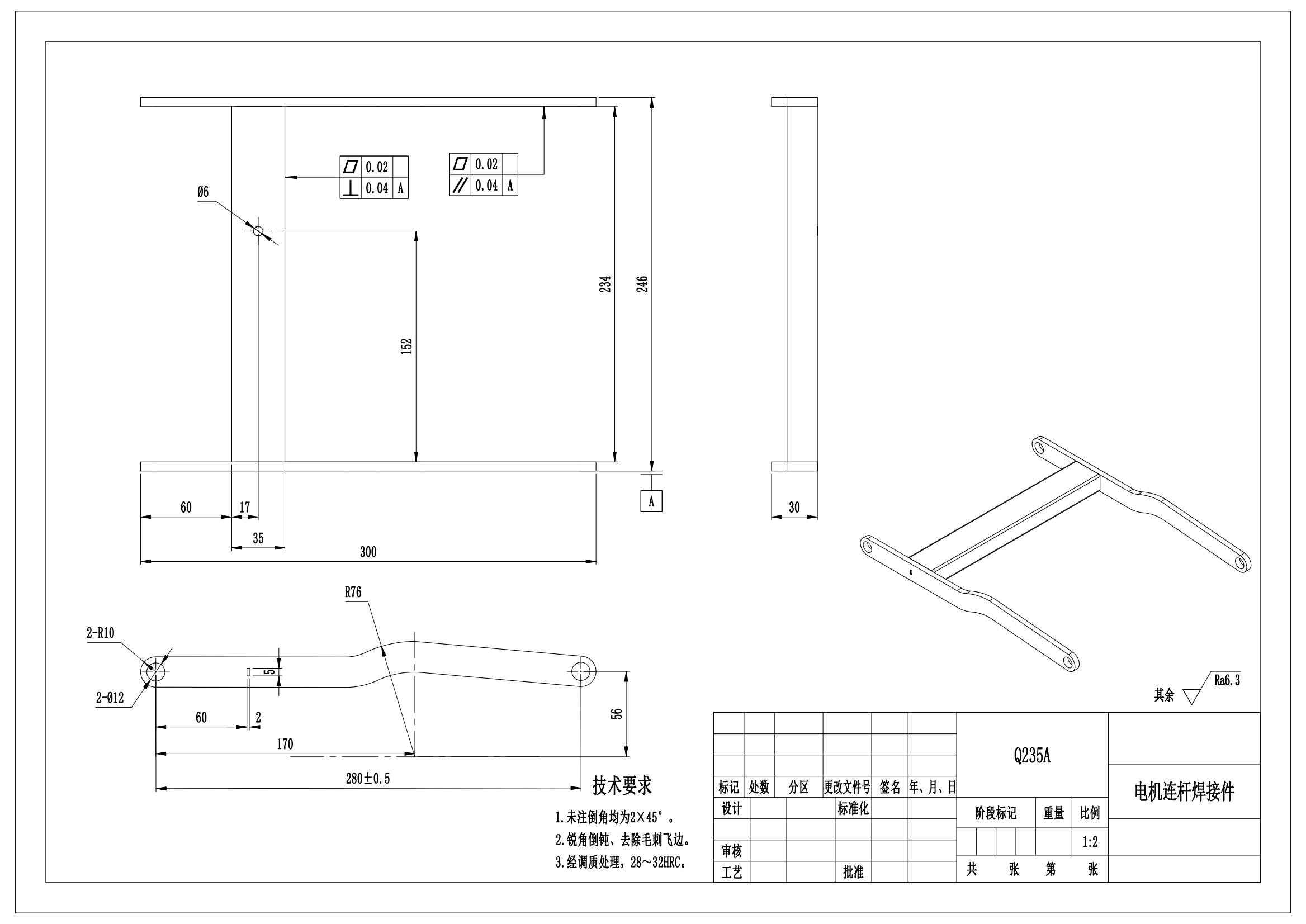

214	图纸_02.png	226.20K

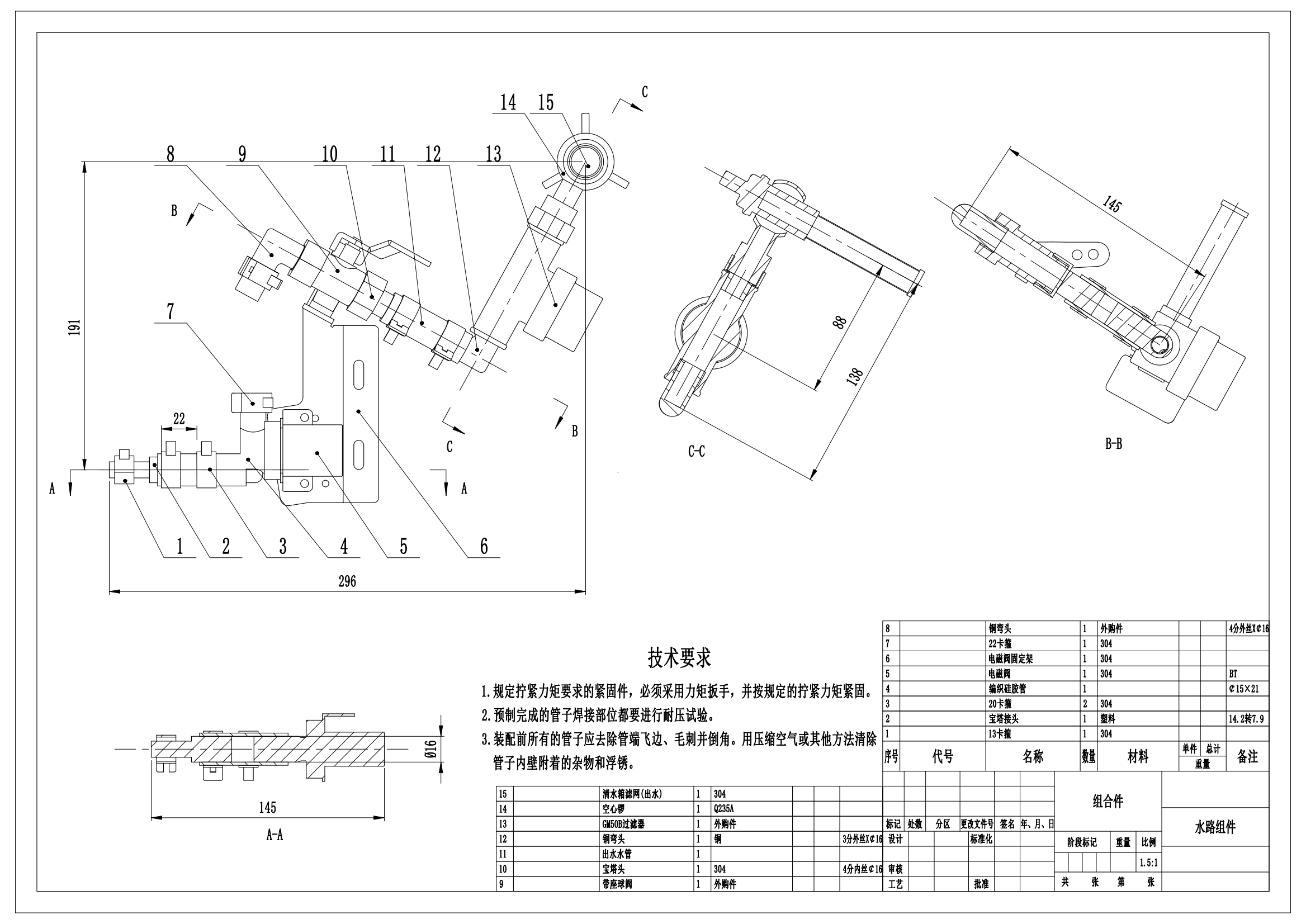

215	图纸_03.png	275.68K

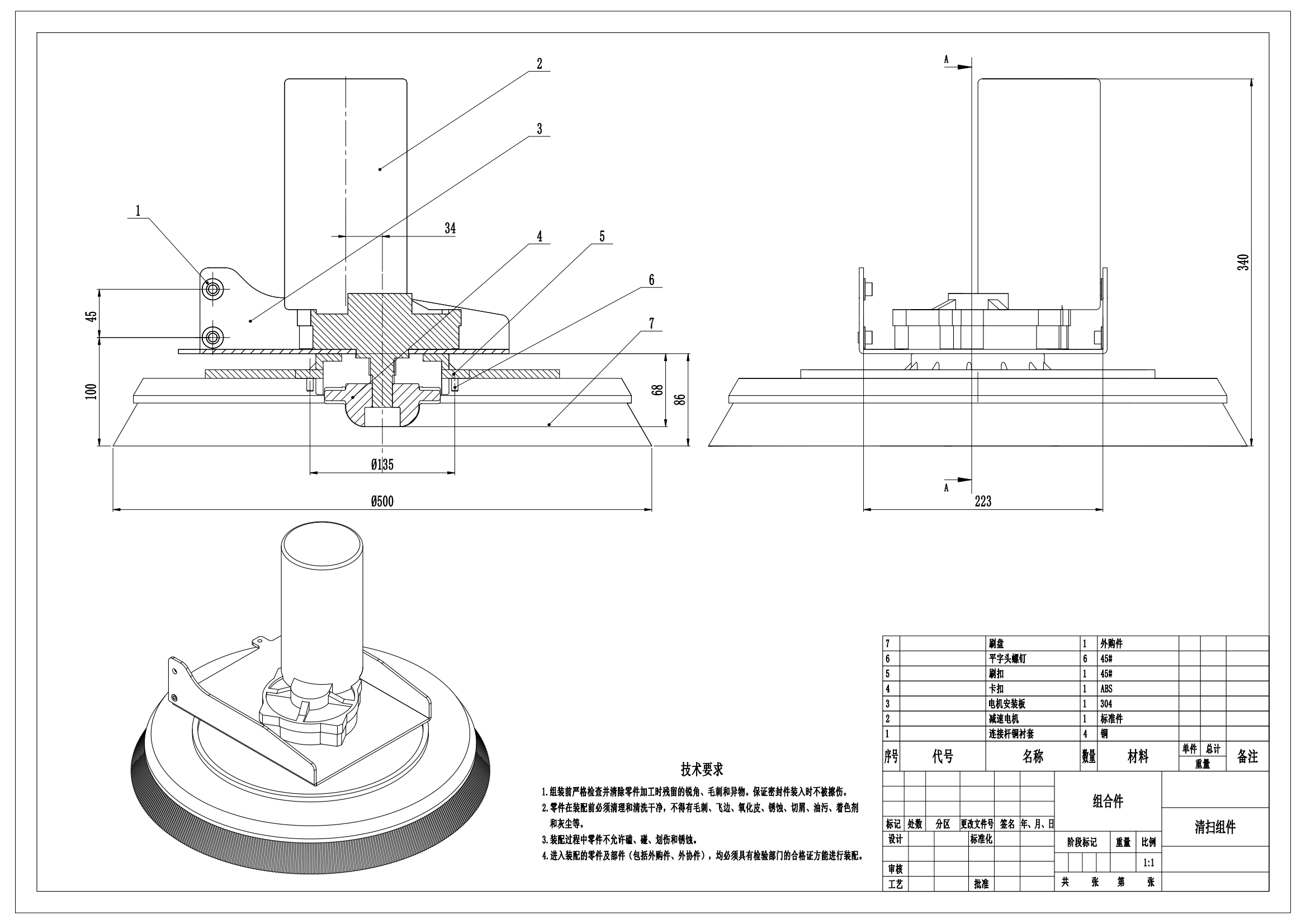

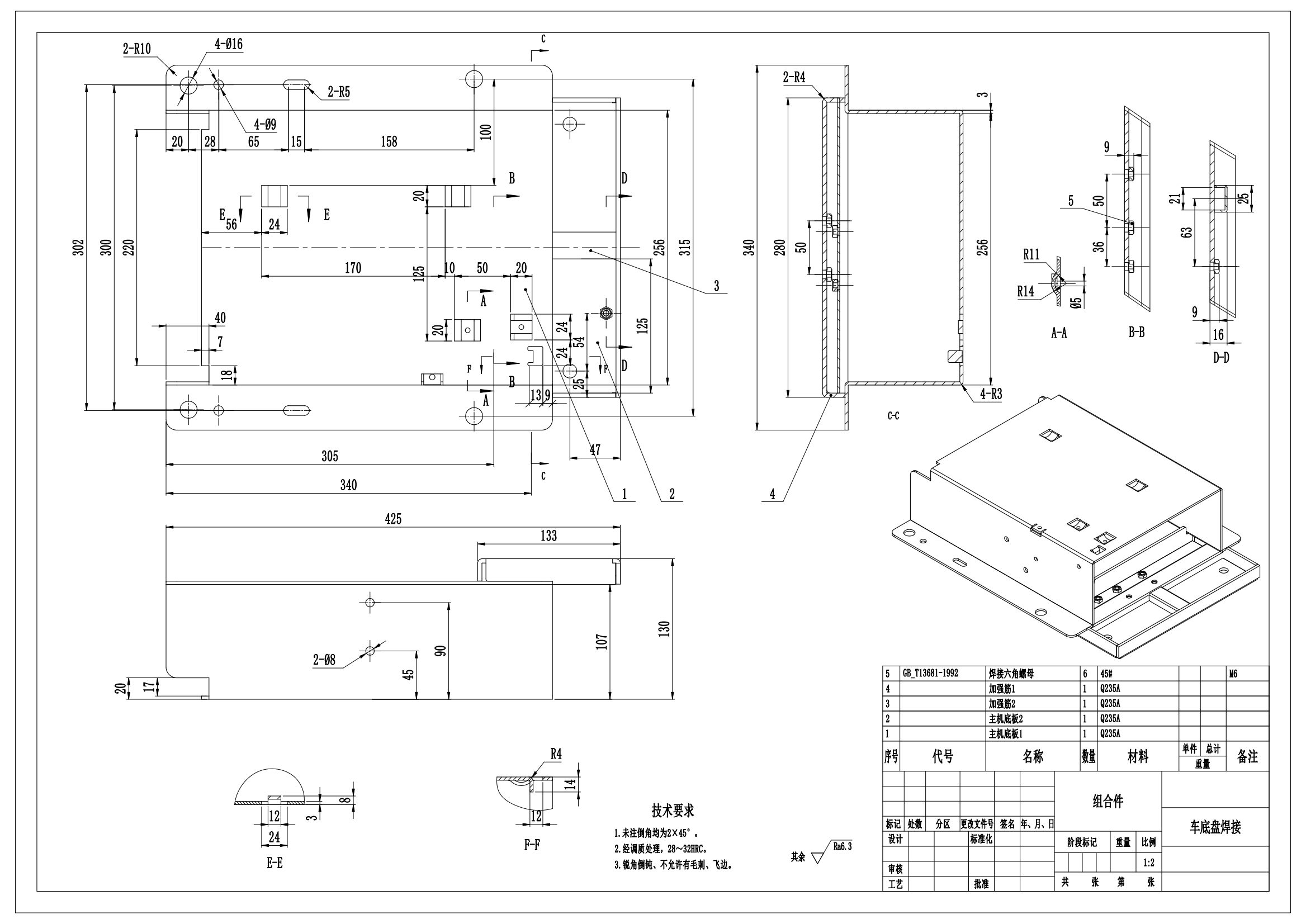

216	图纸_04.png	416.65K

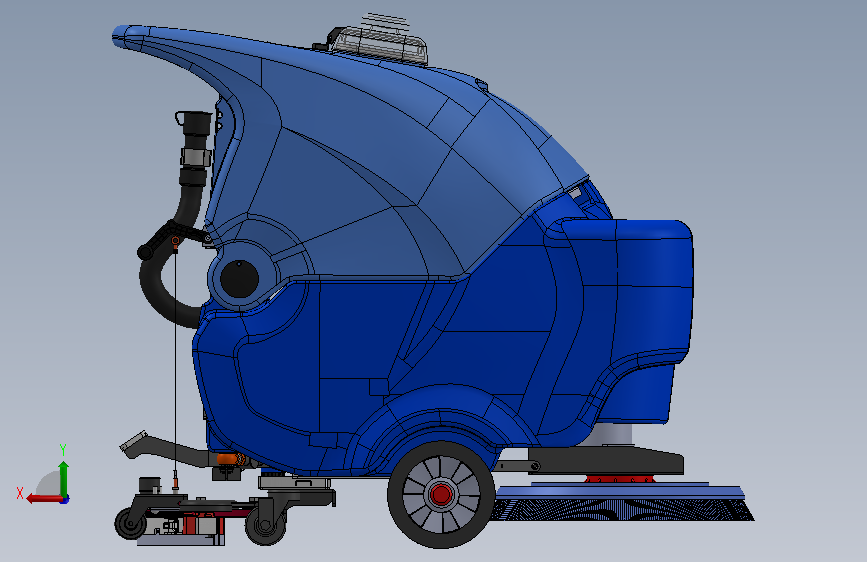

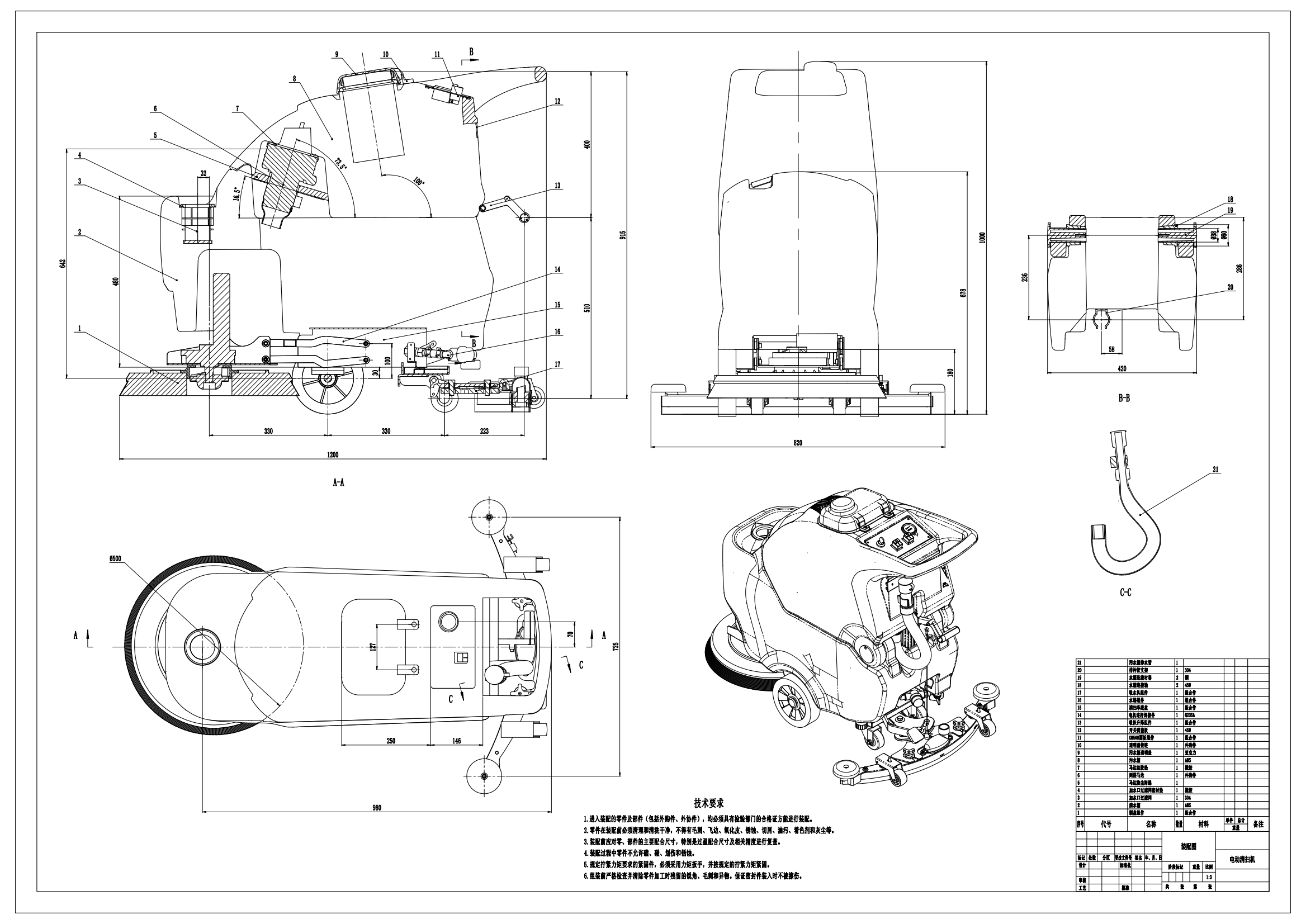

217	图纸_05.png	722.63K
218	图纸_06.png	472.31K
219	图纸_07.png	512.18K

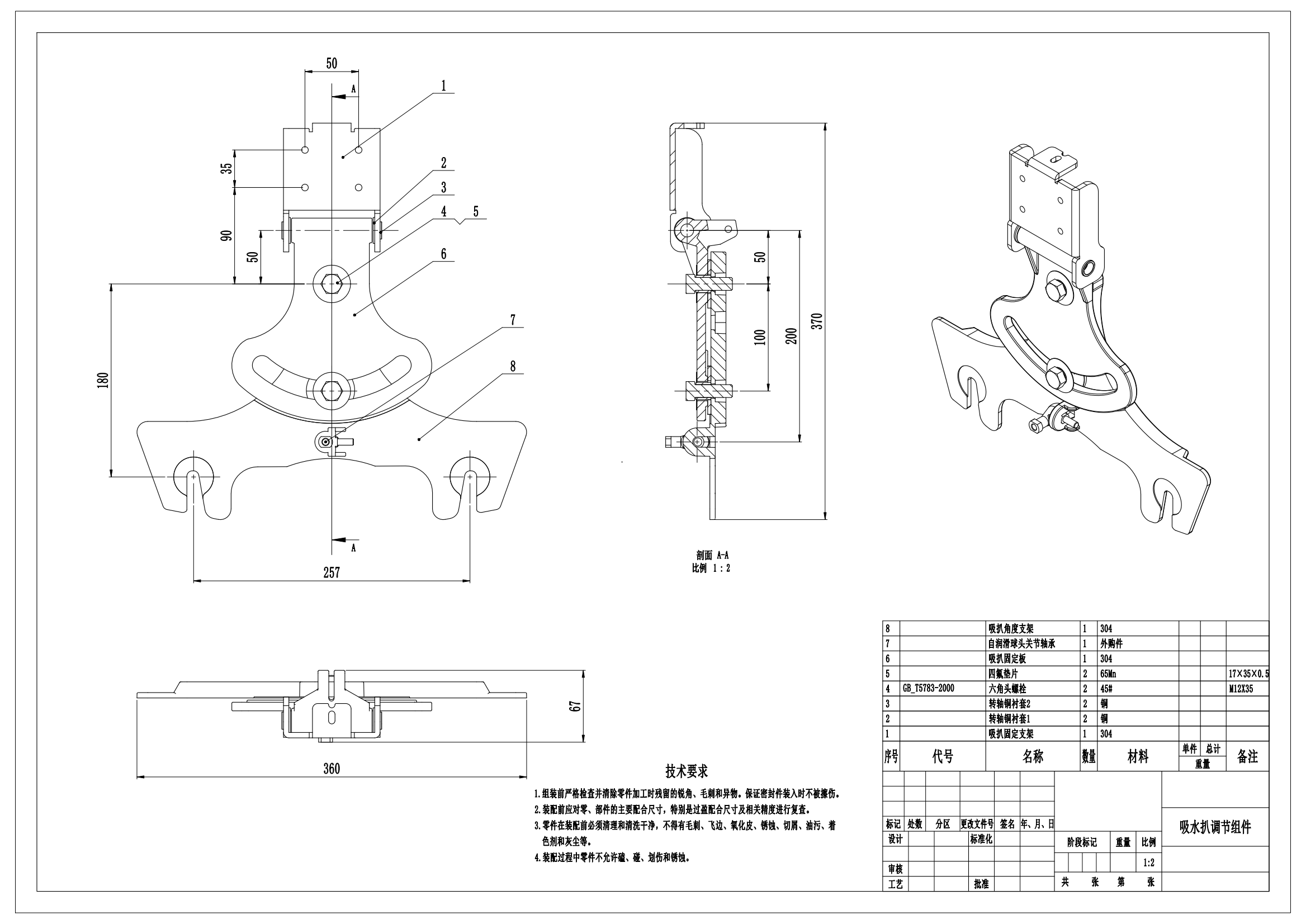

220	图纸_08.png	394.95K
221	图纸_09.png	314.30K

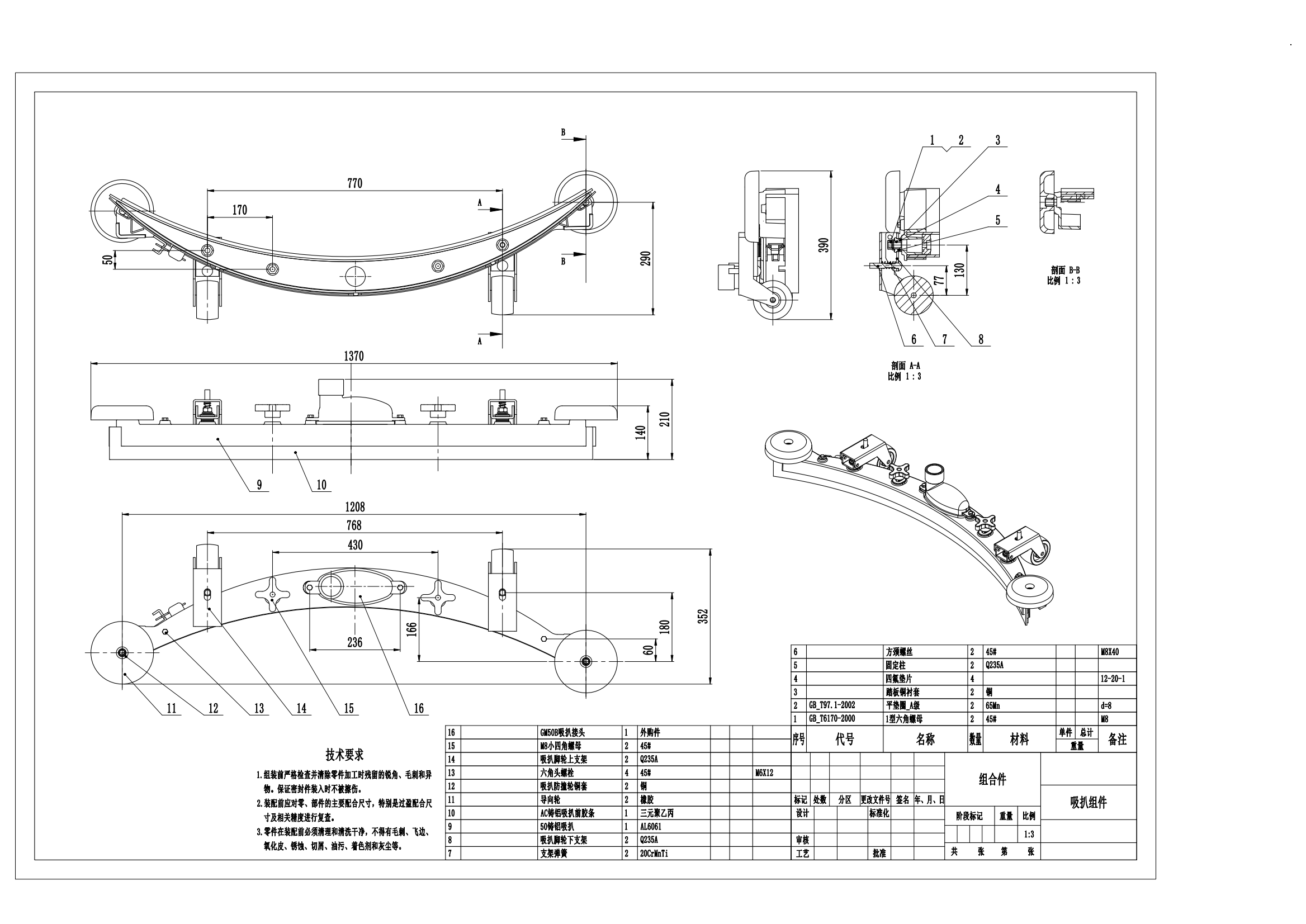

222	图纸_10.png	503.76K

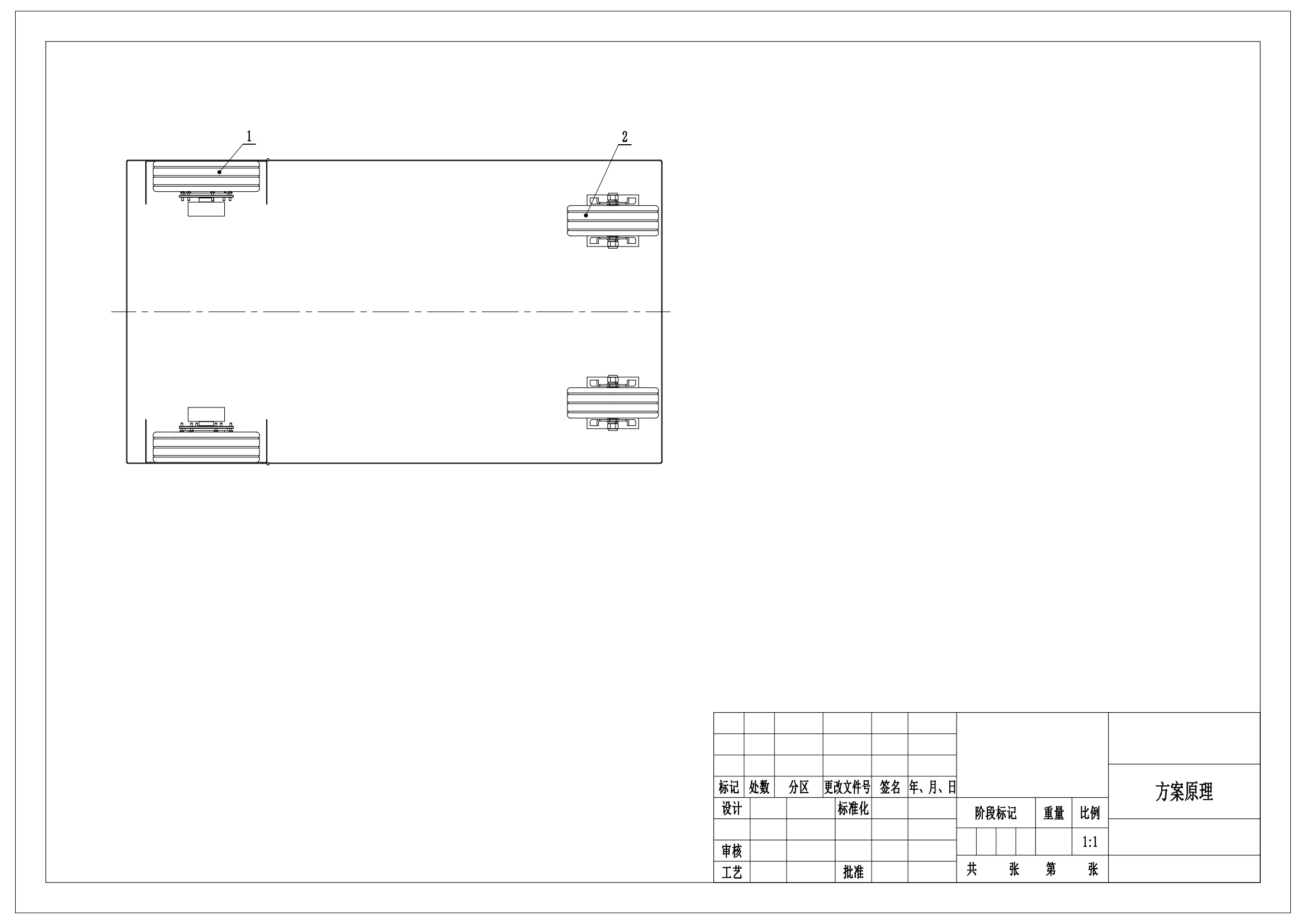

223	图纸_11.png	84.27K
224	图纸_12.png	372.09K

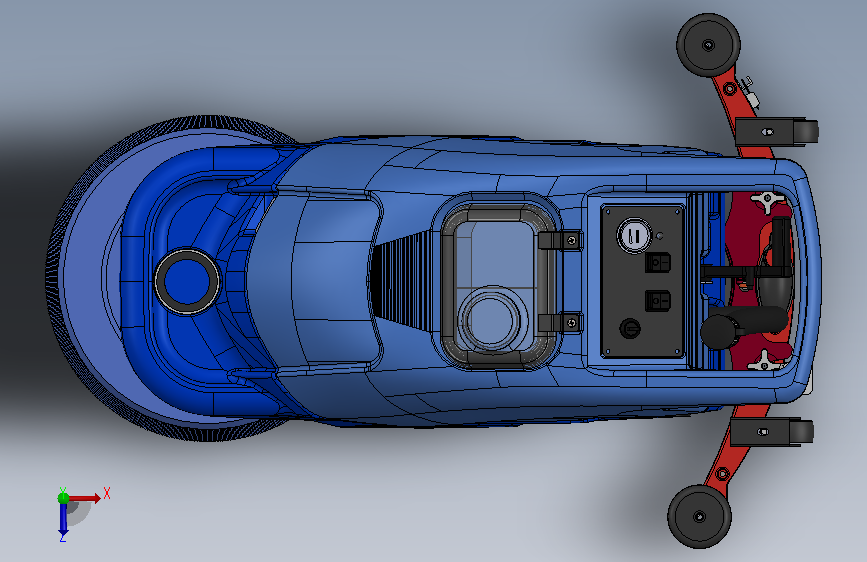

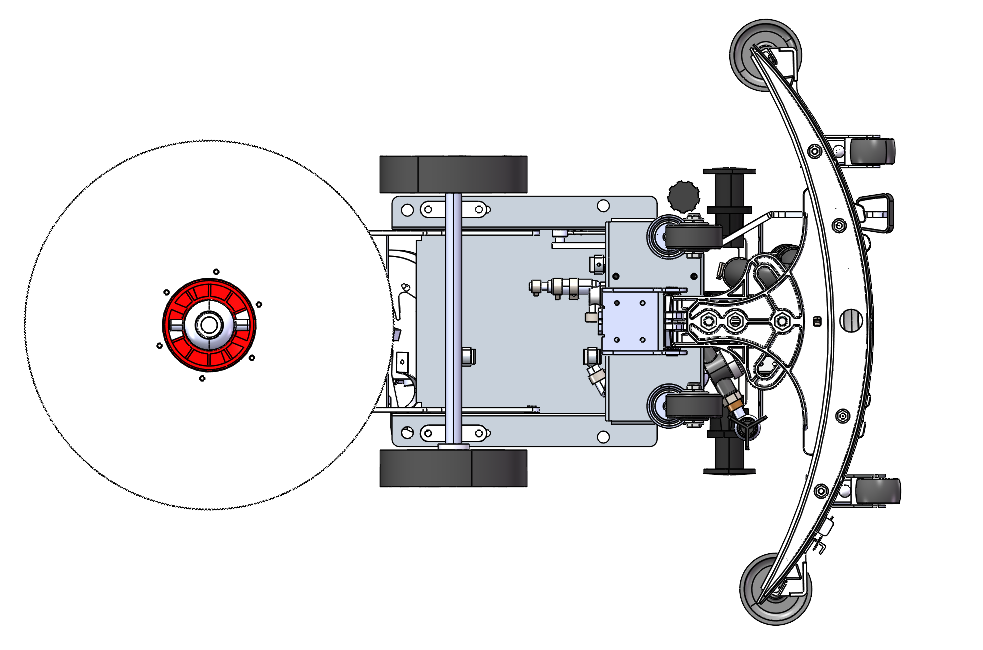

225	底部工作视图.png	134.45K

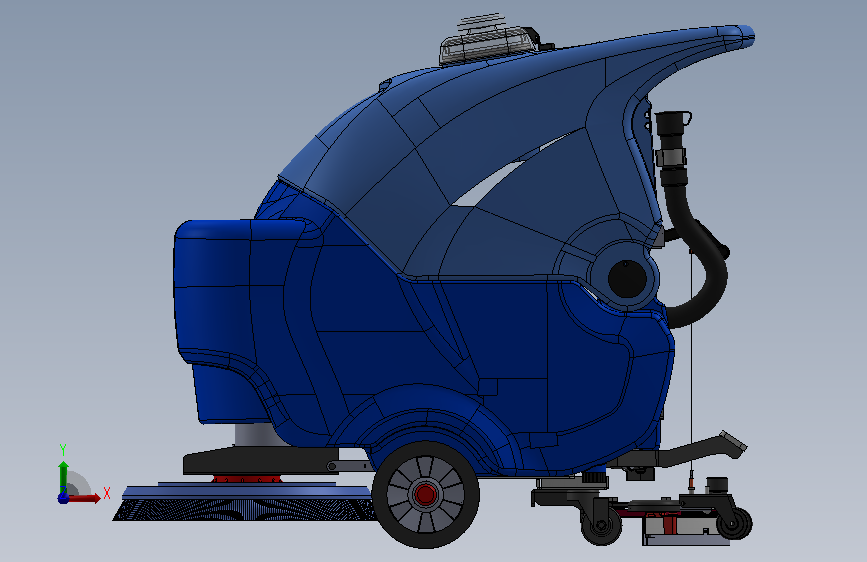

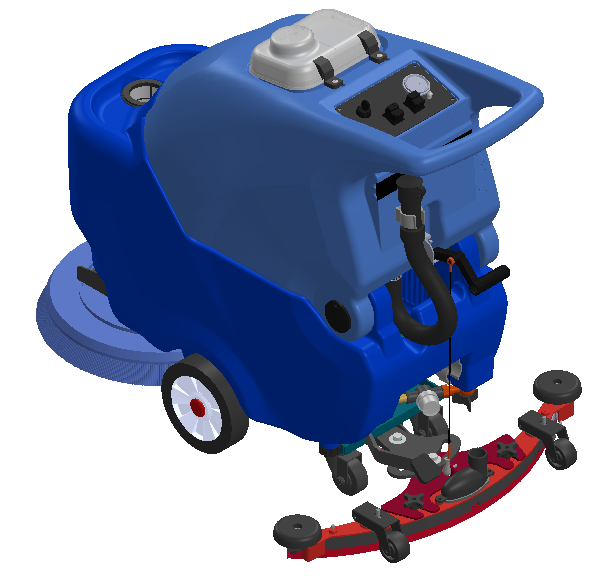

226	结构效果图.png	113.18K

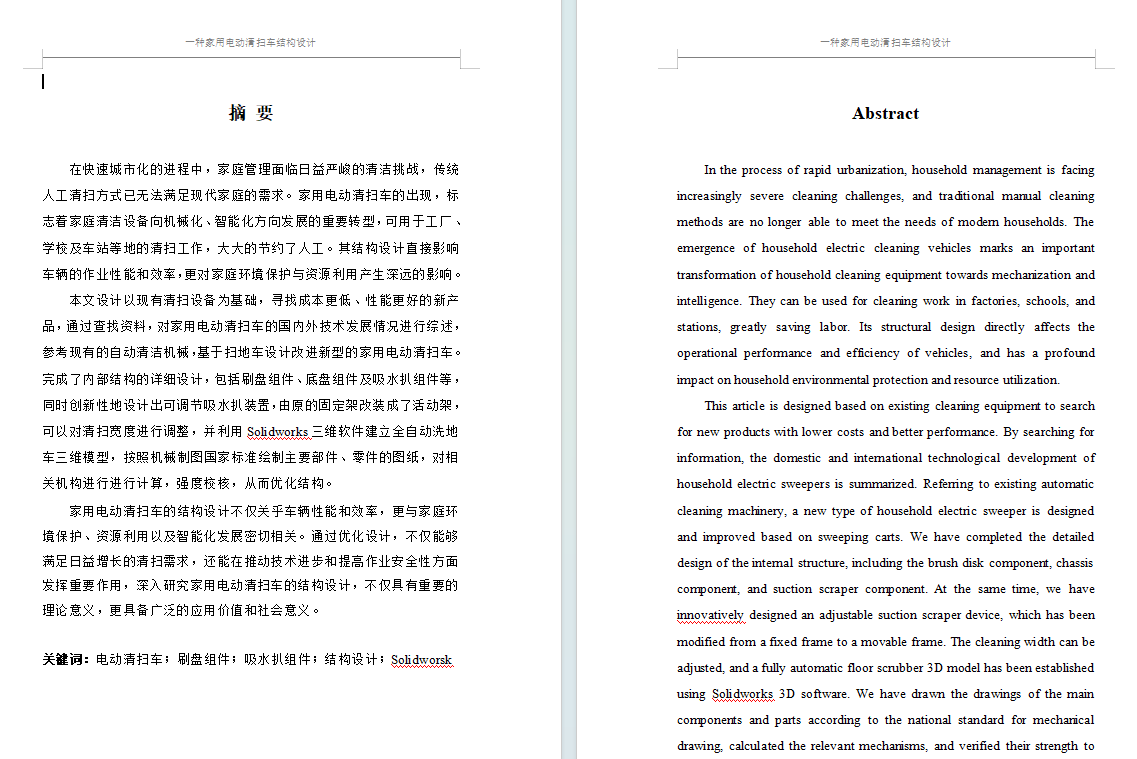

227	说明书前言.png	63.54K

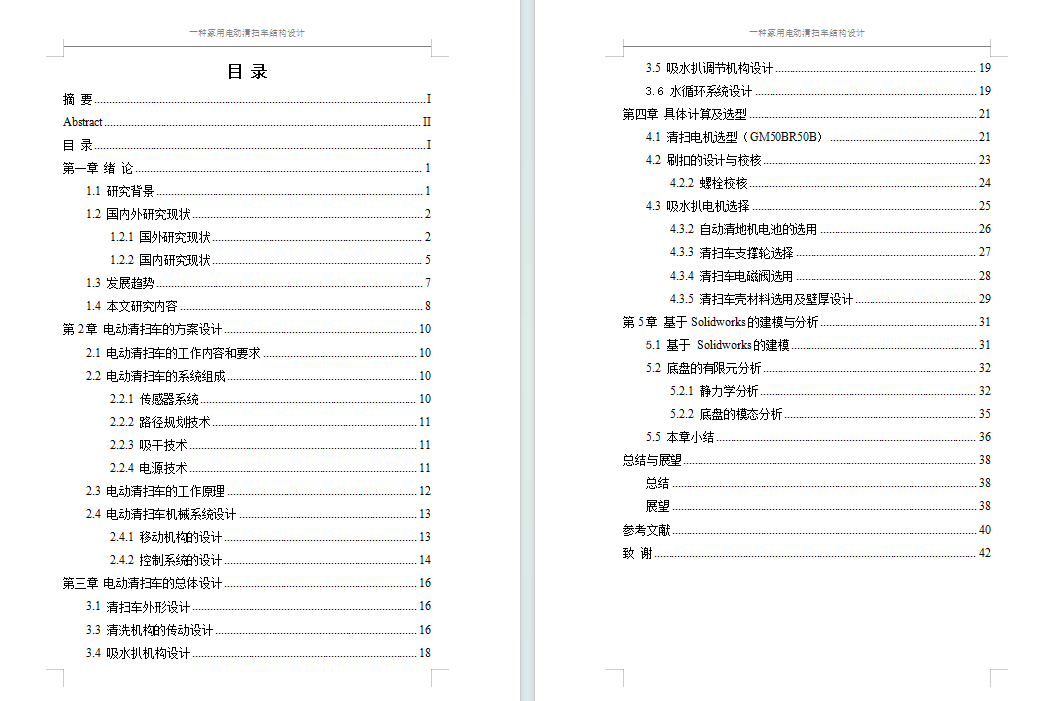

228	说明书目录.png	35.65K

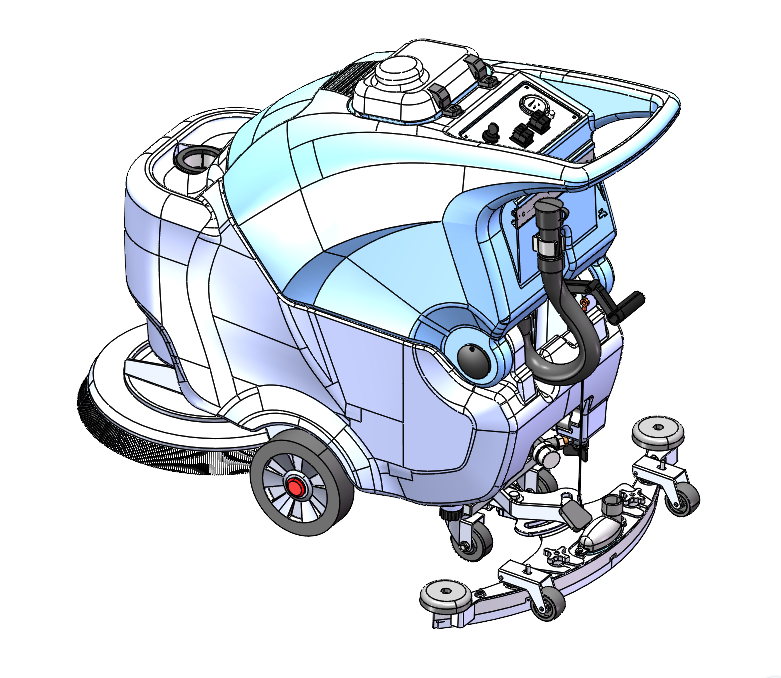

229	轴侧视图.png	259.81K
