沙漠、沙滩垃圾捡拾回收车

（ID:3223339）

改图/画图

机械设备 / 非标机械 / 沙漠、沙滩垃圾捡拾回收车

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

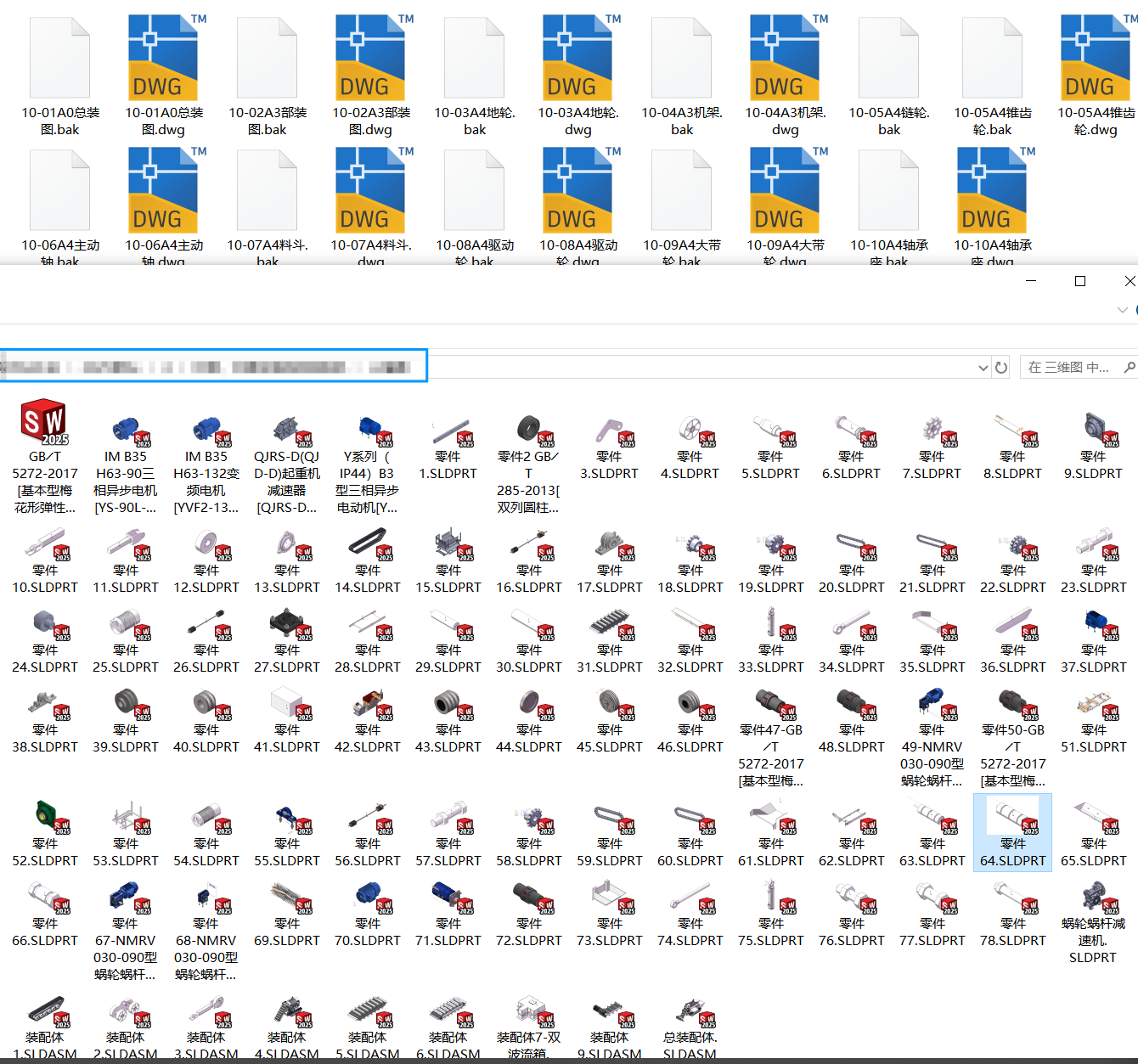

#	文件名称	文件大小
1	GB╱T5272-2017[基本型梅花形弹性联轴器（LM型）LM70联轴器30×60／30×60].step.SLDASM	22.12K
2	IMB35H63-132变频电机[YVF2-132S2-4-B35].SLDPRT	1.55M
3	IMB35H63-90三相异步电机[YS-90L-2-B35].SLDPRT	1.57M
4	QJRS-DQJD-D起重机减速器[QJRS-D140-160-ⅠPT].SLDPRT	4.92M
5	Y系列（IP44）B3型三相异步电动机[Y90L-4].SLDPRT	2.67M
6	总装配体.SLDASM	19.55M
7	蜗轮蜗杆减速机.SLDPRT	3.63M
8	装配体1.SLDASM	1.08M
9	装配体2.SLDASM	372.68K
10	装配体3.SLDASM	362.40K
11	装配体4.SLDASM	11.16M
12	装配体5.SLDASM	349.54K
13	装配体6.SLDASM	590.23K
14	装配体7-双波流箱.SLDPRT	20.52M
15	装配体9.SLDASM	6.50M
16	零件1.SLDPRT	176.48K
17	零件10.SLDPRT	175.94K
18	零件11.SLDPRT	129.95K
19	零件12.SLDPRT	144.49K
20	零件13.SLDPRT	163.54K
21	零件14.SLDPRT	1.54M
22	零件15.SLDPRT	1.60M
23	零件16.SLDPRT	516.31K
24	零件17.SLDPRT	487.83K
25	零件18.SLDPRT	413.41K
26	零件19.SLDPRT	415.82K
27	零件20.SLDPRT	1.27M
28	零件21.SLDPRT	1.54M
29	零件22.SLDPRT	753.35K
30	零件23.SLDPRT	96.95K
31	零件24.SLDPRT	504.41K
32	零件25.SLDPRT	5.74M
33	零件26.SLDPRT	524.99K
34	零件27.SLDPRT	600.83K
35	零件28.SLDPRT	168.96K
36	零件29.SLDPRT	97.52K
37	零件2GB╱T285-2013[双列圆柱滚子轴承[NN]NN3006].SLDPRT	578.70K
38	零件3.SLDPRT	77.01K
39	零件30.SLDPRT	91.09K
40	零件31.SLDPRT	626.04K
41	零件32.SLDPRT	95.96K
42	零件33.SLDPRT	383.78K
43	零件34.SLDPRT	147.14K
44	零件35.SLDPRT	148.22K
45	零件36.SLDPRT	98.06K
46	零件37.SLDPRT	2.72M
47	零件38.SLDPRT	559.68K
48	零件39.SLDPRT	155.67K
49	零件4.SLDPRT	186.31K
50	零件40.SLDPRT	166.88K
51	零件41.SLDPRT	55.80K
52	零件42.SLDPRT	848.06K
53	零件43.SLDPRT	212.65K
54	零件44.SLDPRT	89.52K
55	零件45.SLDPRT	296.14K
56	零件46.SLDPRT	232.10K
57	零件47-GB╱T5272-2017[基本型梅花形弹性联轴器（LM型）LM70联轴器28×44／35×60].SLDPRT	554.99K
58	零件48.SLDPRT	529.29K
59	零件49-NMRV030-090型蜗轮蜗杆减速机[NMRV040╱25╱SS1╱71B14╱B3╱YS-0.55-2P╱2].SLDPRT	5.06M
60	零件5.SLDPRT	92.03K
61	零件50-GB╱T5272-2017[基本型梅花形弹性联轴器（LM型）LM70联轴器18×30／28×44].step.SLDPRT	523.42K
62	零件51.SLDPRT	757.23K
63	零件52.SLDPRT	460.59K
64	零件53.SLDPRT	575.86K
65	零件54.SLDPRT	6.40M
66	零件55.SLDPRT	1.05M
67	零件56.SLDPRT	494.81K
68	零件57.SLDPRT	102.56K
69	零件58.SLDPRT	432.94K
70	零件59.SLDPRT	1.11M
71	零件6.SLDPRT	111.46K
72	零件60.SLDPRT	1.28M
73	零件61.SLDPRT	143.05K
74	零件62.SLDPRT	398.91K
75	零件63.SLDPRT	134.80K
76	零件64.SLDPRT	140.94K
77	零件65.SLDPRT	303.63K
78	零件66.SLDPRT	93.70K
79	零件67-NMRV030-090型蜗轮蜗杆减速机[NMRV050╱25╱SS1╱71B14╱B3╱YS-0.55-2P╱2].SLDPRT	2.16M
80	零件68-NMRV030-090型蜗轮蜗杆减速机[NMRV050╱25╱SS1╱71B14╱B3╱YS-0.55-2P╱2].step.SLDPRT	4.78M
81	零件69.SLDPRT	2.34M
82	零件7.SLDPRT	304.22K
83	零件70.SLDPRT	4.59M
84	零件71.SLDPRT	314.17K
85	零件72.SLDPRT	369.98K
86	零件73.SLDPRT	743.52K
87	零件74.SLDPRT	150.77K
88	零件75.SLDPRT	451.07K
89	零件76.SLDPRT	93.18K
90	零件77.SLDPRT	93.44K
91	零件78.SLDPRT	94.63K
92	零件8.SLDPRT	109.51K
93	零件9.SLDPRT	997.96K
94	零件9GB╱T7810-2017[带立式座轴承UELPUELP209].SLDPRT	14B
95	10-01A0总装图.bak	16.19M
96	10-01A0总装图.dwg	16.87M
97	10-02A3部装图.bak	11.04M
98	10-02A3部装图.dwg	11.64M
99	10-03A4地轮.bak	8.33M
100	10-03A4地轮.dwg	8.92M
101	10-04A3机架.bak	9.69M
102	10-04A3机架.dwg	10.27M
103	10-05A4链轮.bak	8.34M
104	10-05A4锥齿轮.bak	10.78M
105	10-05A4锥齿轮.dwg	11.37M
106	10-06A4主动轴.bak	10.22M
107	10-06A4主动轴.dwg	10.82M
108	10-07A4料斗.bak	8.35M
109	10-07A4料斗.dwg	8.93M
110	10-08A4驱动轮.bak	10.19M
111	10-08A4驱动轮.dwg	10.78M
112	10-09A4大带轮.bak	8.29M
113	10-09A4大带轮.dwg	8.91M
114	10-10A4轴承座.bak	10.21M
115	10-10A4轴承座.dwg	10.78M
116	2.png	643.49K
117	3.png	973.95K
118	4.png	1.09M
119	5.png	733.76K
120	6.JPG	3.54M
121	7.JPG	2.86M
122	8.JPG	5.22M
123	modelcover.png	792.28K
124	三维二维文件汇总.png	279.59K
125	二维图汇总.jpg	25.34M

此图纸下载需要1500金币

立即下载

发布者

9986丶我giao

创作: 17

粉丝: 1

加入时间：2026-04-27

私信

关注

模型信息

图纸ID：3223339

图纸格式：sldasm,sldprt,dwg

文件大小：339.1M

所需金币：1500

上传时间：2026-05-03 00:13:30

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2025

图纸简介

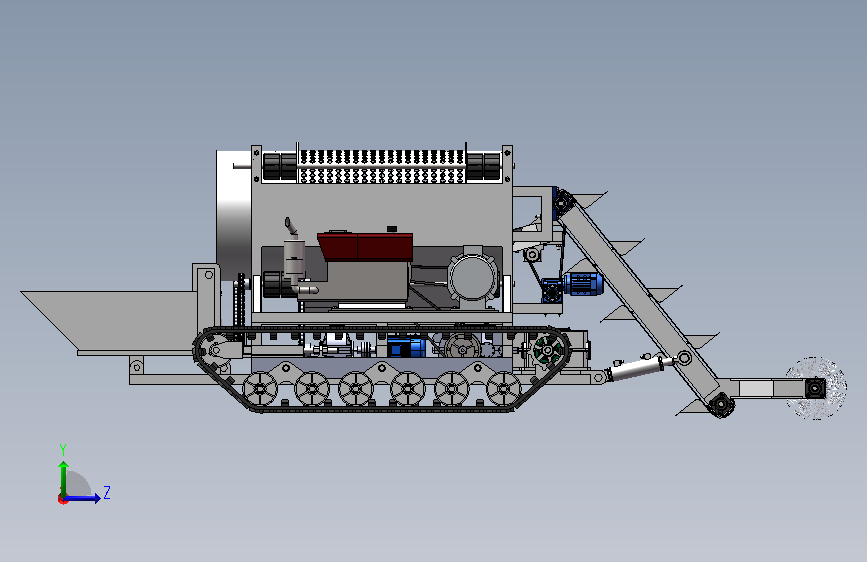

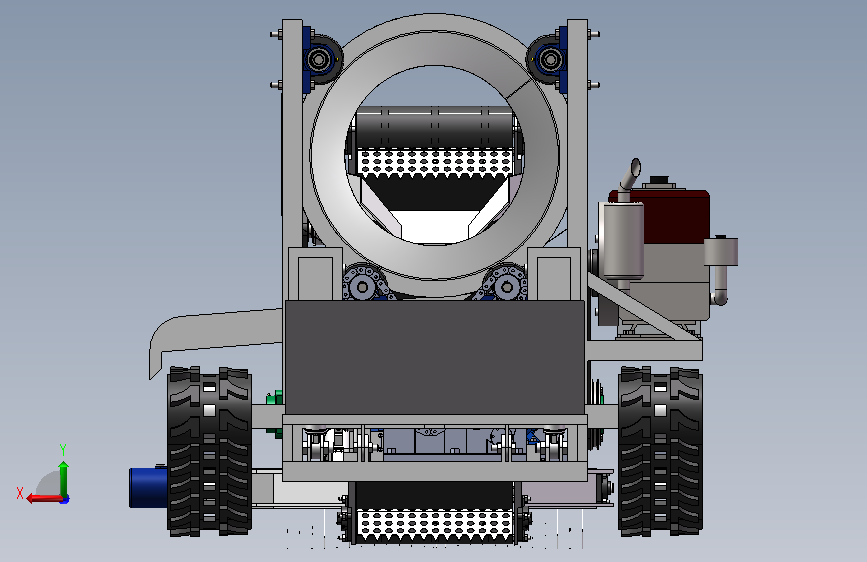

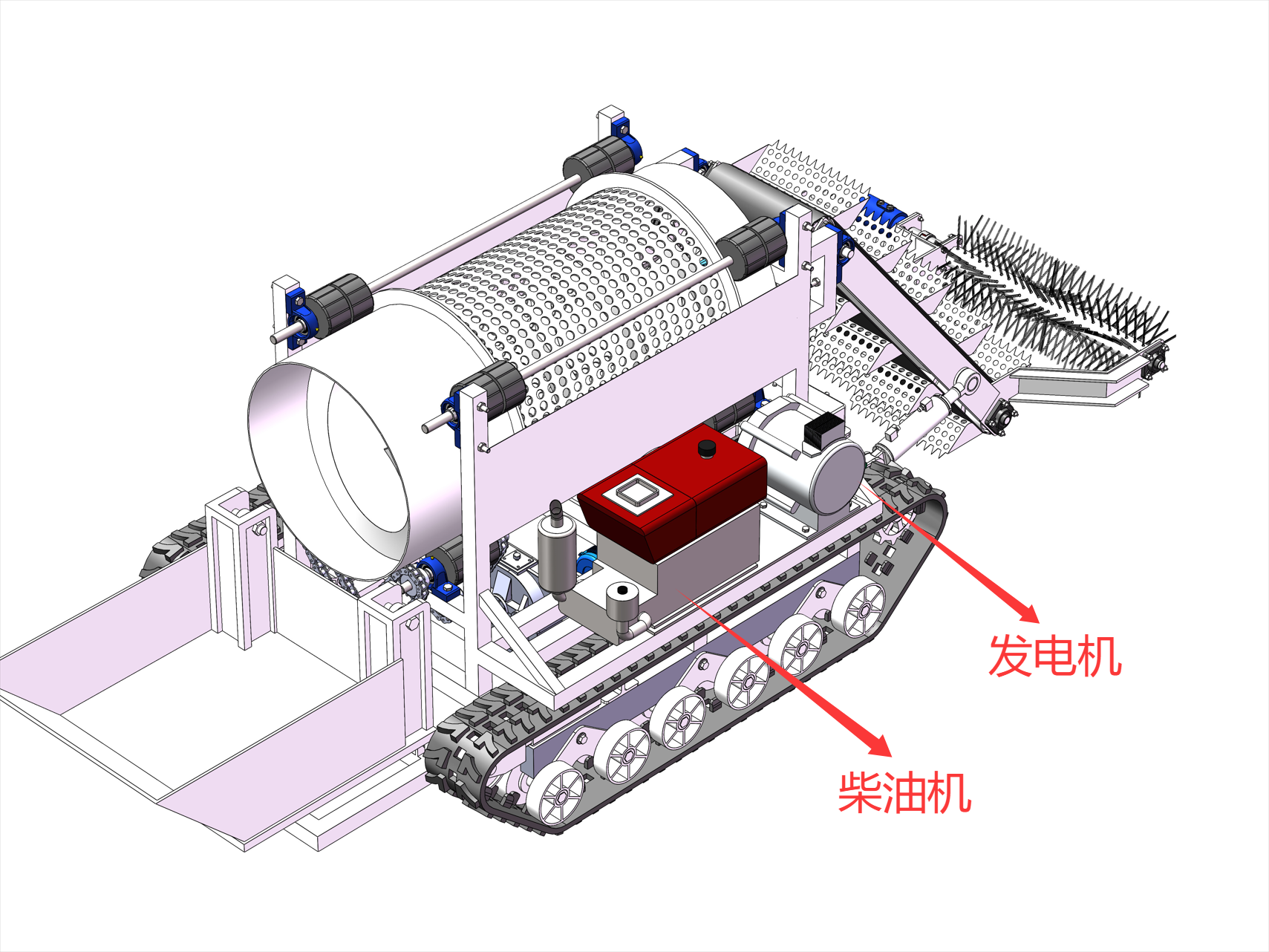

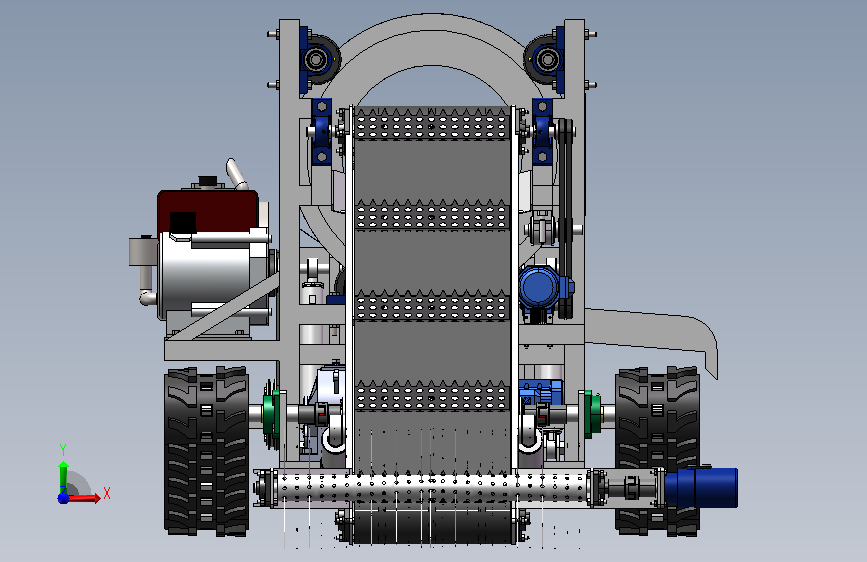

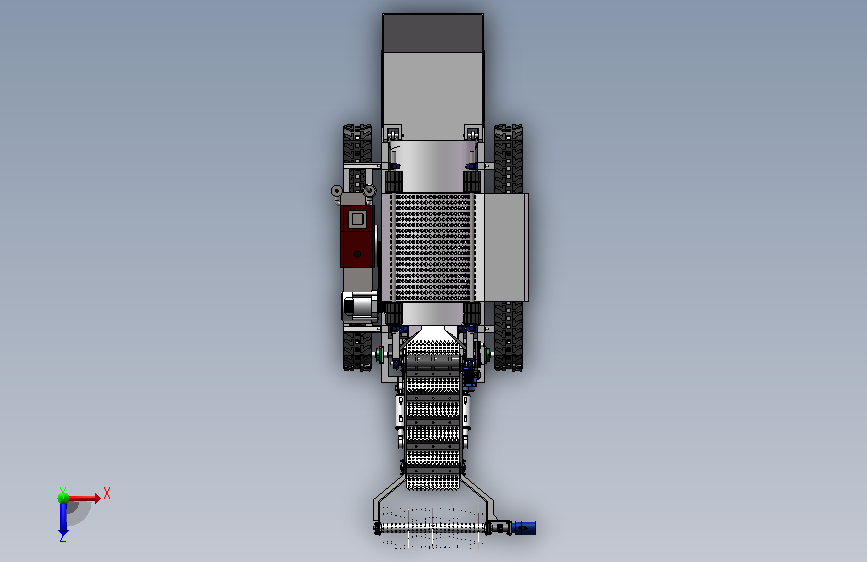

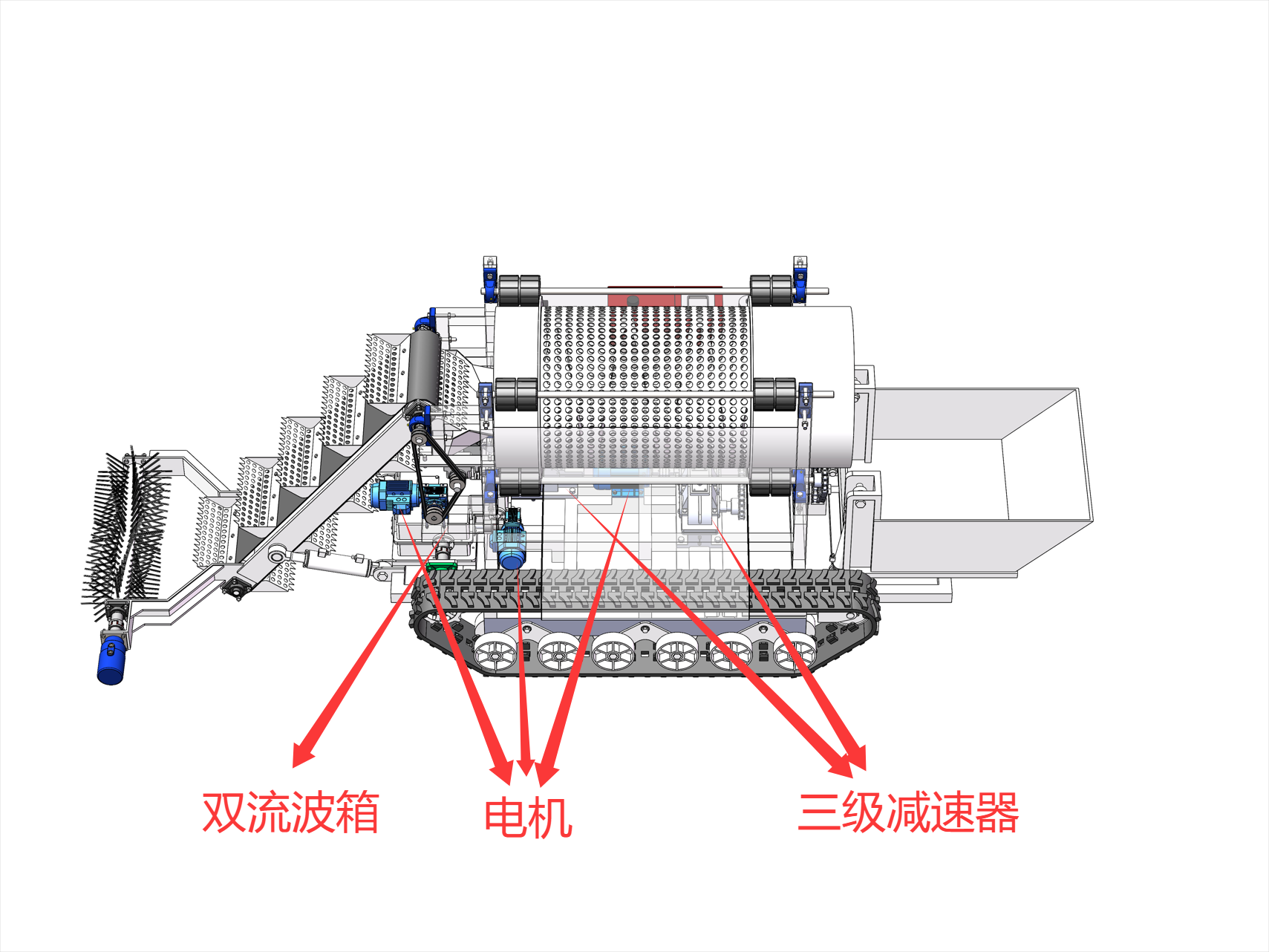

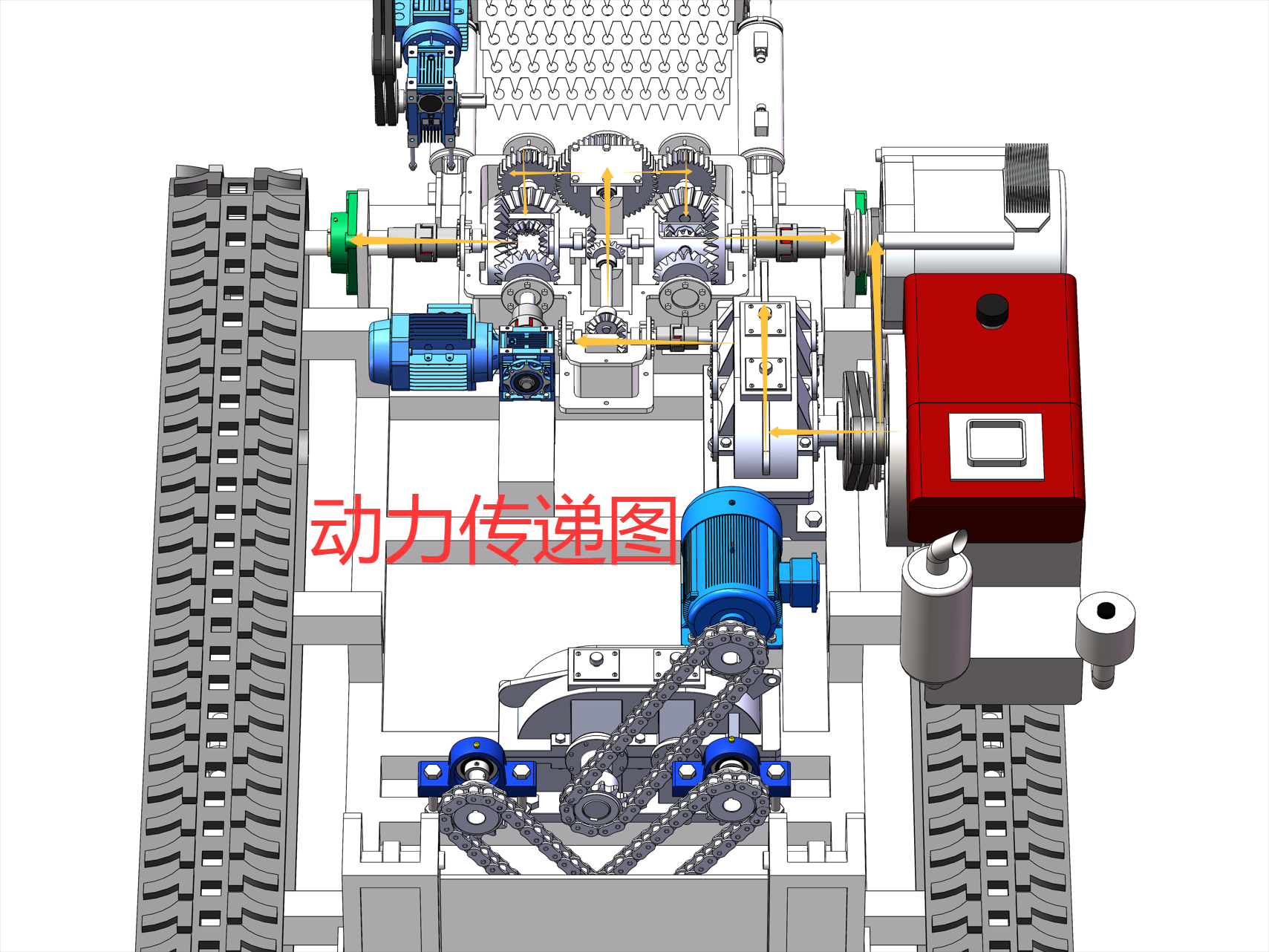

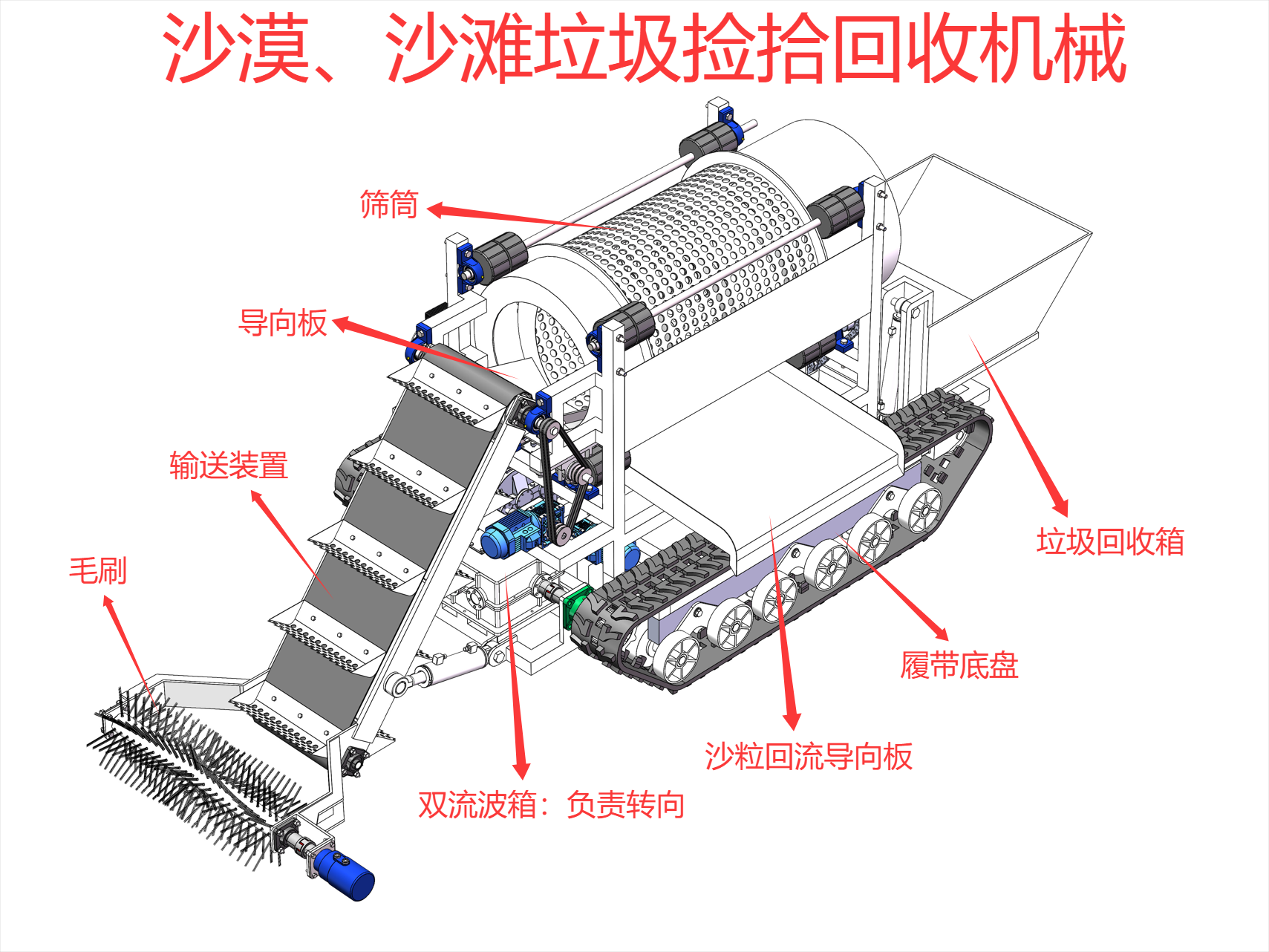

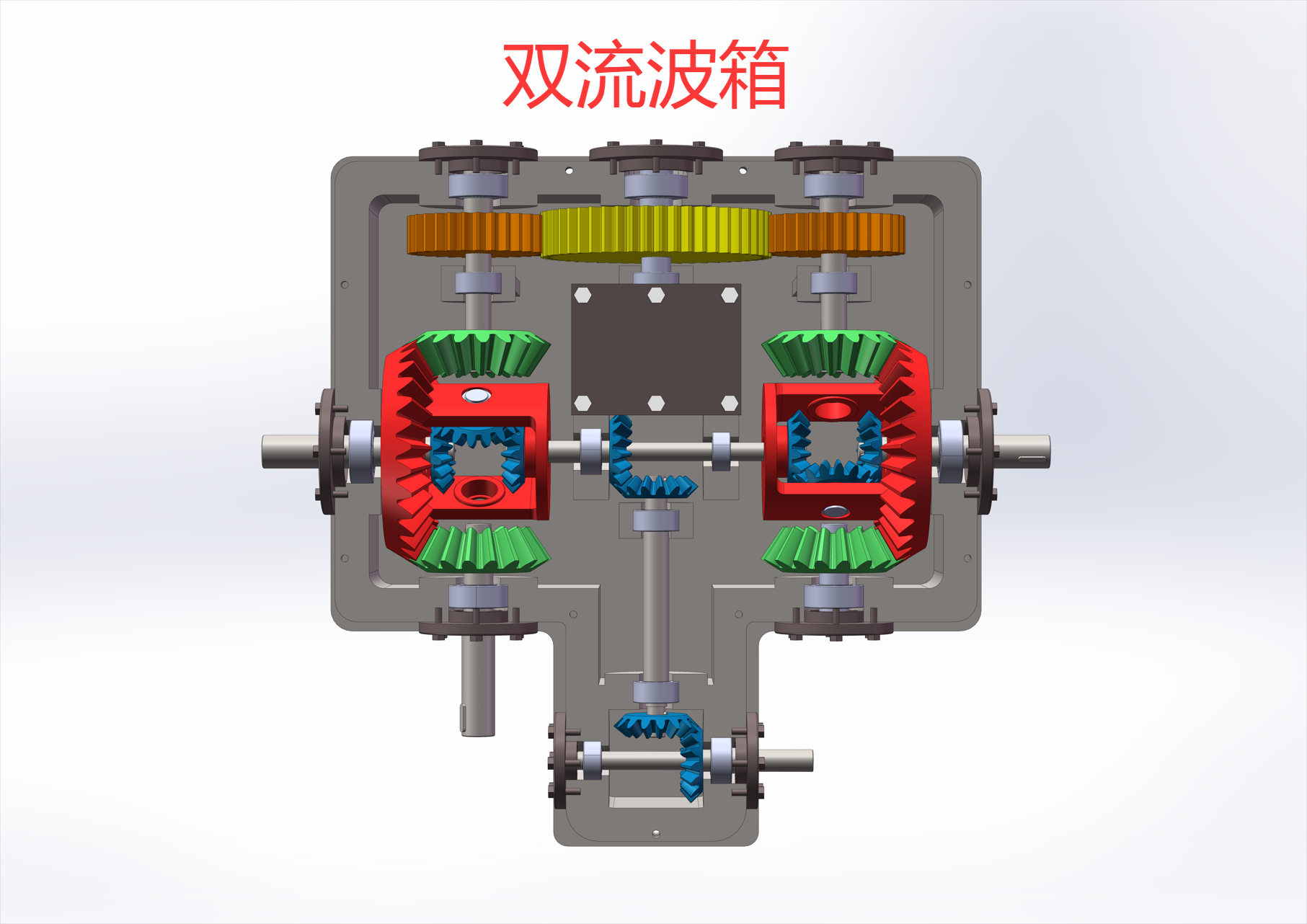

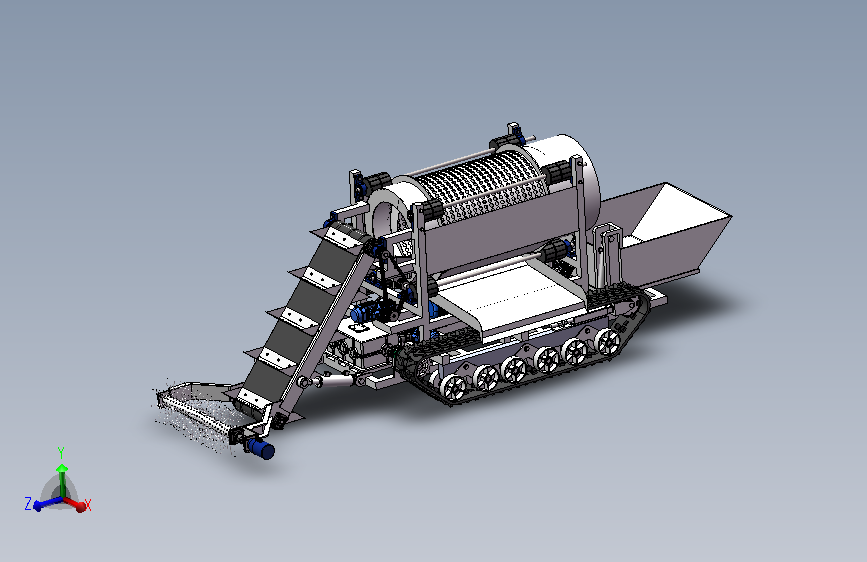

沙漠、沙滩垃圾捡拾回收机械，主要包括：毛刷装置，输送装置，，筛选装置，回收装置以及履带底盘，履带底盘采用柴油机提供动力，经过三级减速器减速后将动力传递给双流波箱最后传递给驱动轮，双流波箱使底盘转向的原理与真实坦克底盘原理相近，文件中包括三维图与二维图，具体看下方图片（打开方式sw2025，cad任何版本均可）
