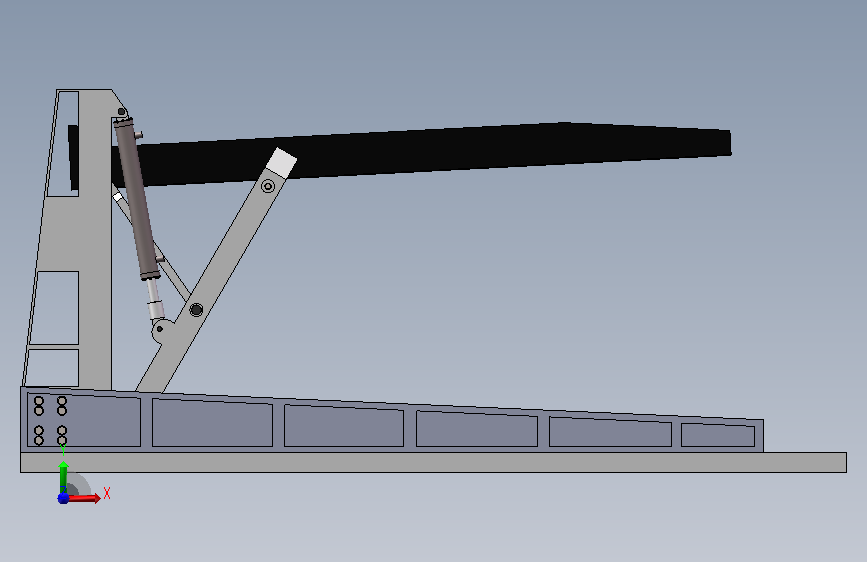

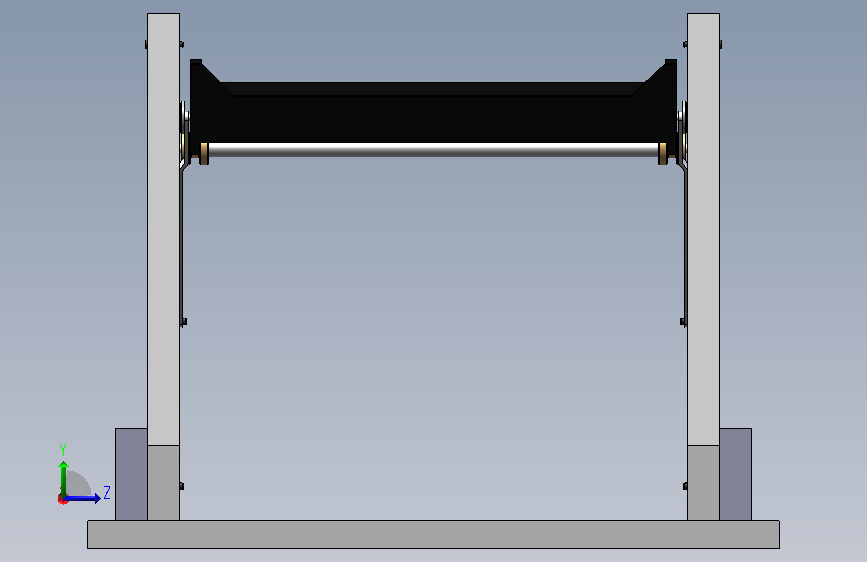

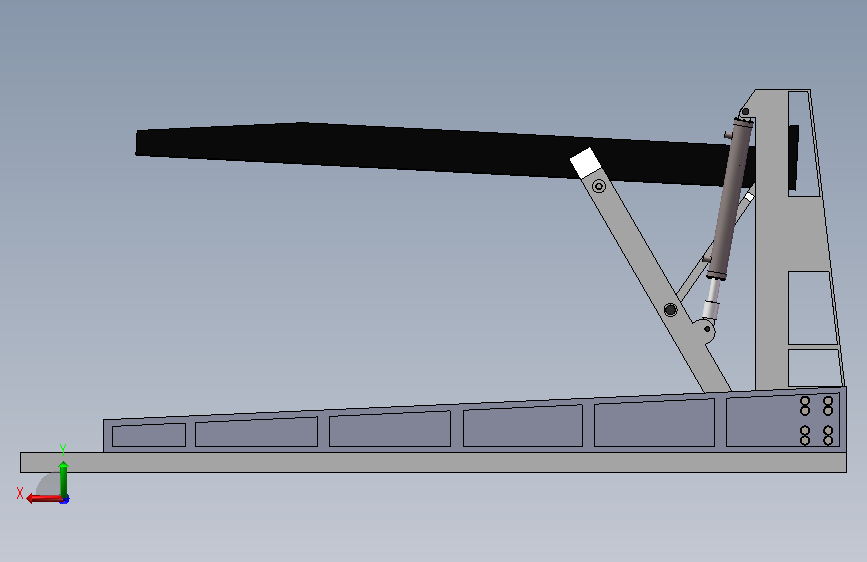

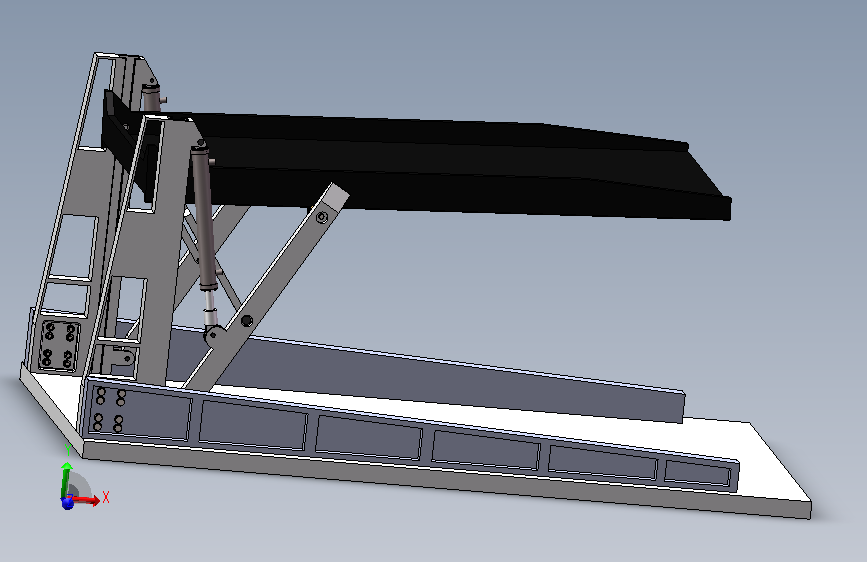

一种立体式液压俯仰式车库设计=1703222=100
（ID:3248463）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 2200mm底部连接板.SLDPRT | 113.78K |
| 2 | cheku1.SLDASM | 8.01M |

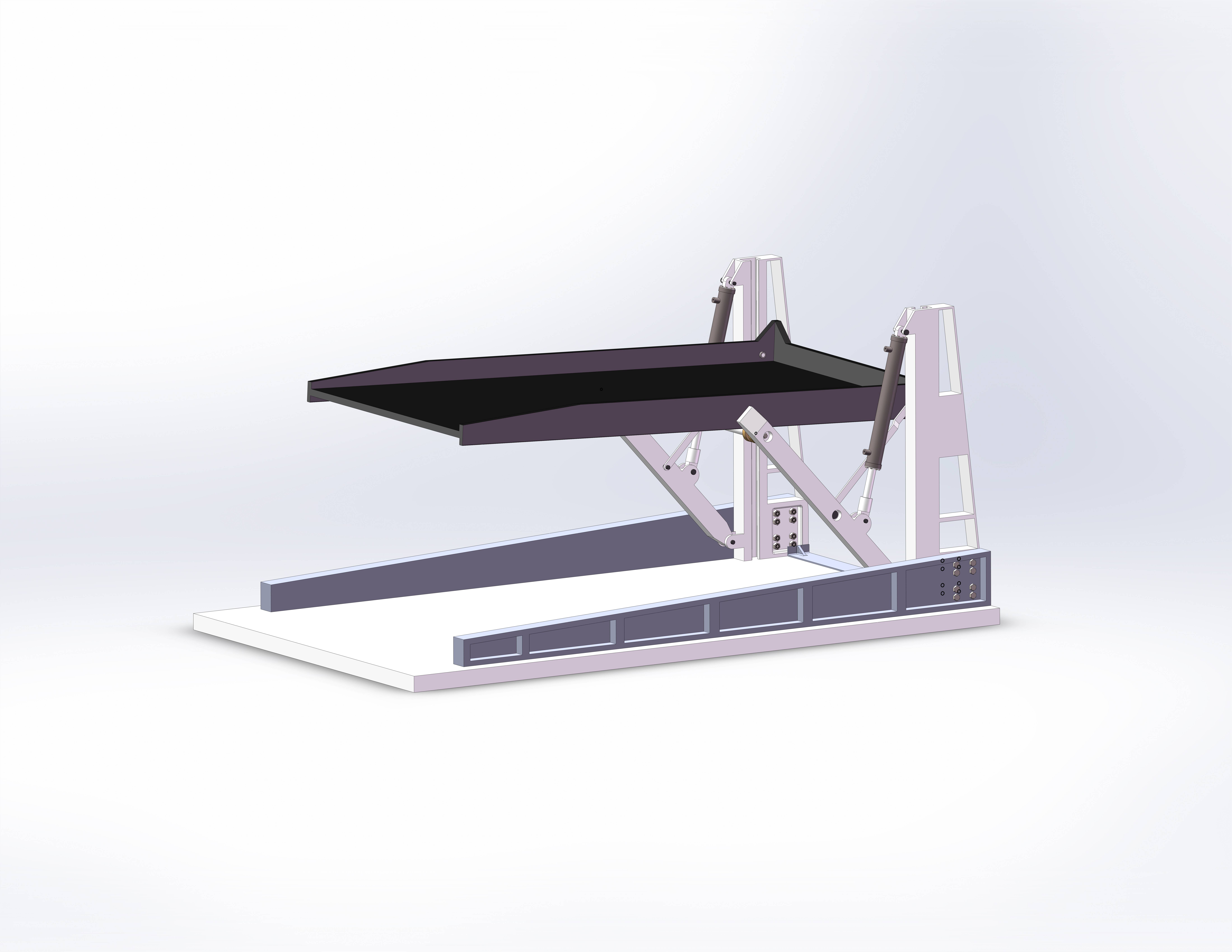

| 3 | cheku11.jpg | 1.26M |
| 4 | GB-M20X120-C螺栓.SLDPRT | 203.78K |
| 5 | M30X180-C.SLDPRT | 196.53K |
| 6 | M30六角螺栓.SLDPRT | 197.45K |
| 7 | M30垫圈.SLDPRT | 92.20K |
| 8 | M36X3-N螺母.SLDPRT | 247.62K |
| 9 | 临时车库图.DWG | 345.60K |
| 10 | 主支撑杆右.SLDPRT | 158.51K |
| 11 | 主支撑杆左.SLDPRT | 162.32K |
| 12 | 主支撑滑轮.SLDPRT | 210.86K |
| 13 | 主支撑轴.SLDPRT | 90.28K |
| 14 | 内20外30厚4垫圈.SLDPRT | 97.15K |
| 15 | 右侧底板.SLDPRT | 127.71K |
| 16 | 右支撑架.SLDPRT | 229.97K |
| 17 | 地板.SLDPRT | 70.71K |
| 18 | 导轨.SLDPRT | 72.13K |
| 19 | 左侧底板.SLDPRT | 122.63K |
| 20 | 左支撑架.SLDPRT | 226.13K |
| 21 | 支撑杆底部固定轴.SLDPRT | 108.45K |
| 22 | 支撑架固定轴.SLDPRT | 132.60K |
| 23 | 气缸杆体.SLDPRT | 100.95K |
| 24 | 活塞杆.SLDPRT | 241.35K |
| 25 | 活塞杆头.SLDPRT | 92.46K |
| 26 | 液压缸底部支耳固定轴.SLDPRT | 132.57K |
| 27 | 液压缸支耳固定轴.SLDPRT | 111.64K |
| 28 | 滑轮.SLDPRT | 178.15K |
| 29 | 滑轮轴.SLDPRT | 53.12K |
| 30 | 螺母M30X2-N.SLDPRT | 137.71K |
| 31 | 装配体2.SLDASM | 134.42K |
| 32 | 轴端挡圈.SLDPRT | 111.18K |
| 33 | 载车板.SLDPRT | 136.30K |
| 34 | 辅助支撑板.SLDPRT | 95.52K |
| 35 | 零件1.SLDPRT | 123.59K |
| 36 | M10X25螺栓.SLDPRT | 157.53K |
| 37 | 内11外20厚2垫片.SLDPRT | 94.21K |
| 38 | 内77.5厚2.55O型圈.SLDPRT | 154.54K |
| 39 | 前缸盖.SLDPRT | 197.25K |
| 40 | 后缸盖.SLDPRT | 174.91K |
| 41 | 活塞.SLDPRT | 195.95K |
| 42 | 活塞杆1.SLDPRT | 265.49K |
| 43 | 活塞杆头1.SLDPRT | 92.23K |
| 44 | 液压缸11.SLDASM | 654.82K |
| 45 | 液压缸缸体1.SLDPRT | 170.26K |
此图纸下载需要90金币
立即下载
发布者
模型信息
图纸ID：3248463
图纸格式：sldprt,sldasm,dwg
文件大小：14.82M
所需金币：90
上传时间：2026-05-11 15:17:19
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
