Q41F-16P法兰球阀（DN15-DN50）球阀DN15（Q4IF-16P）=1001605=50
（ID:3250907）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 内六角螺栓M8-20.SLDPRT | 64.11K |

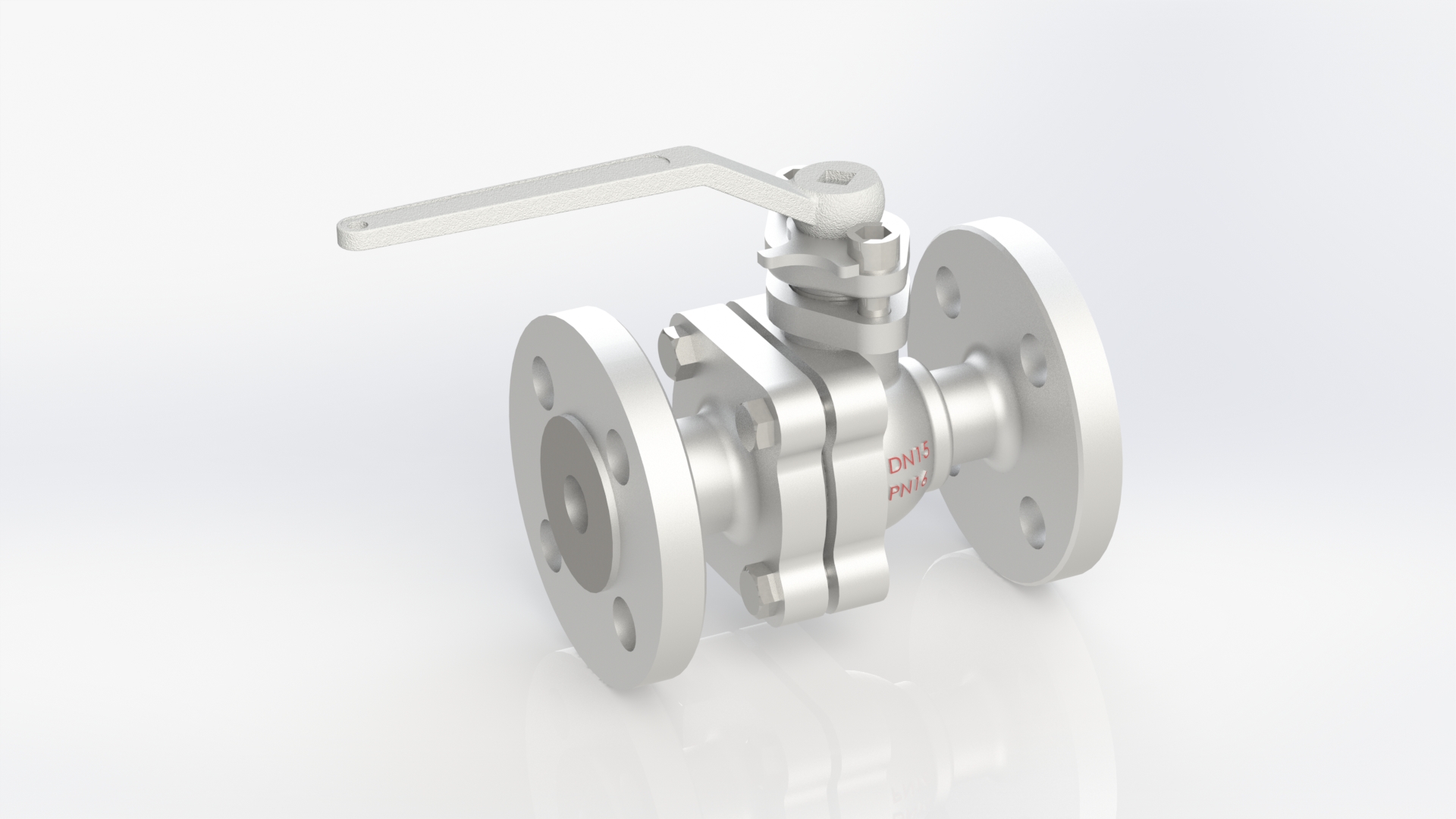

| 2 | 球阀D.JPG | 608.34K |

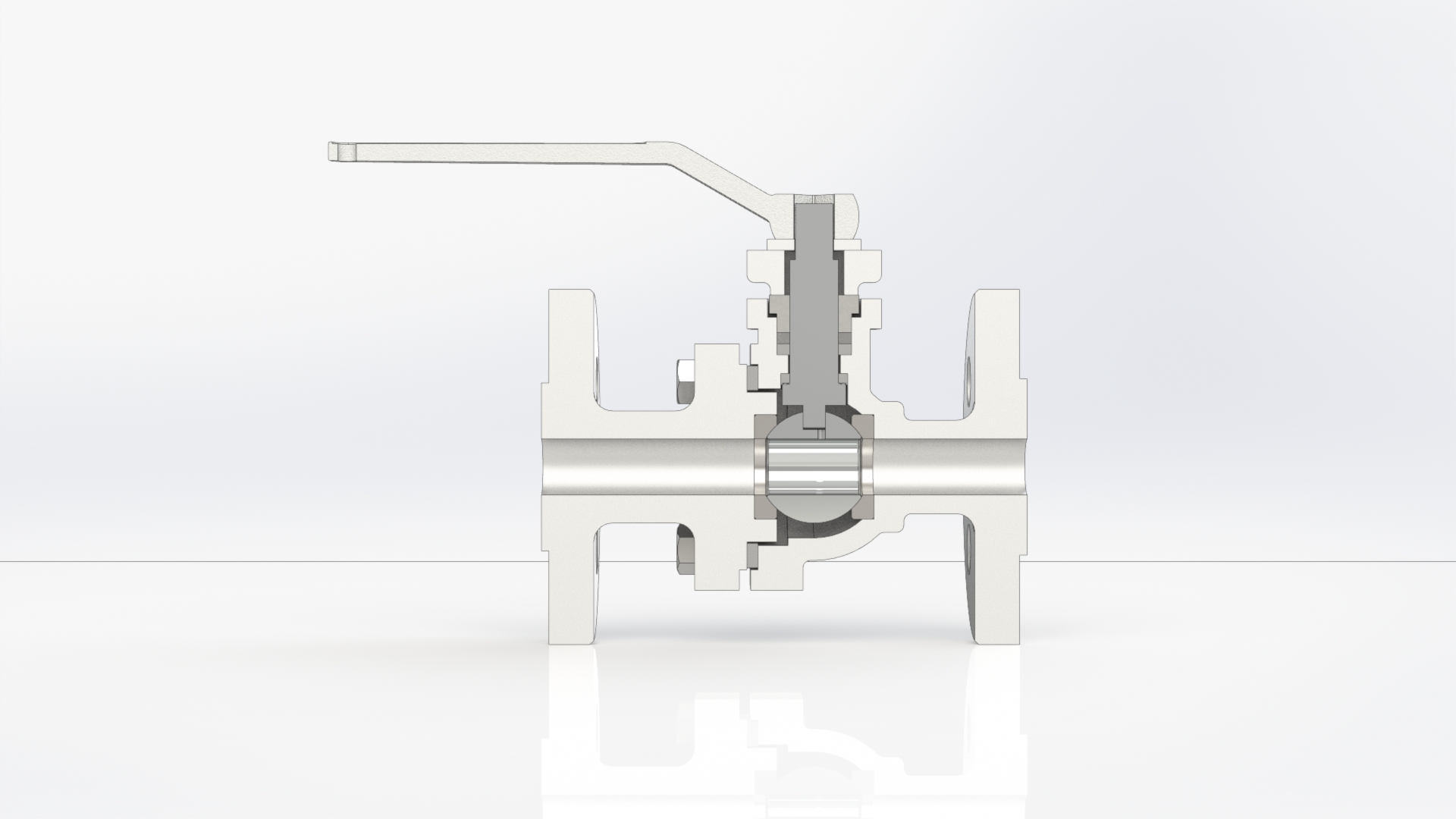

| 3 | 球阀DN15-剖视.JPG | 520.25K |

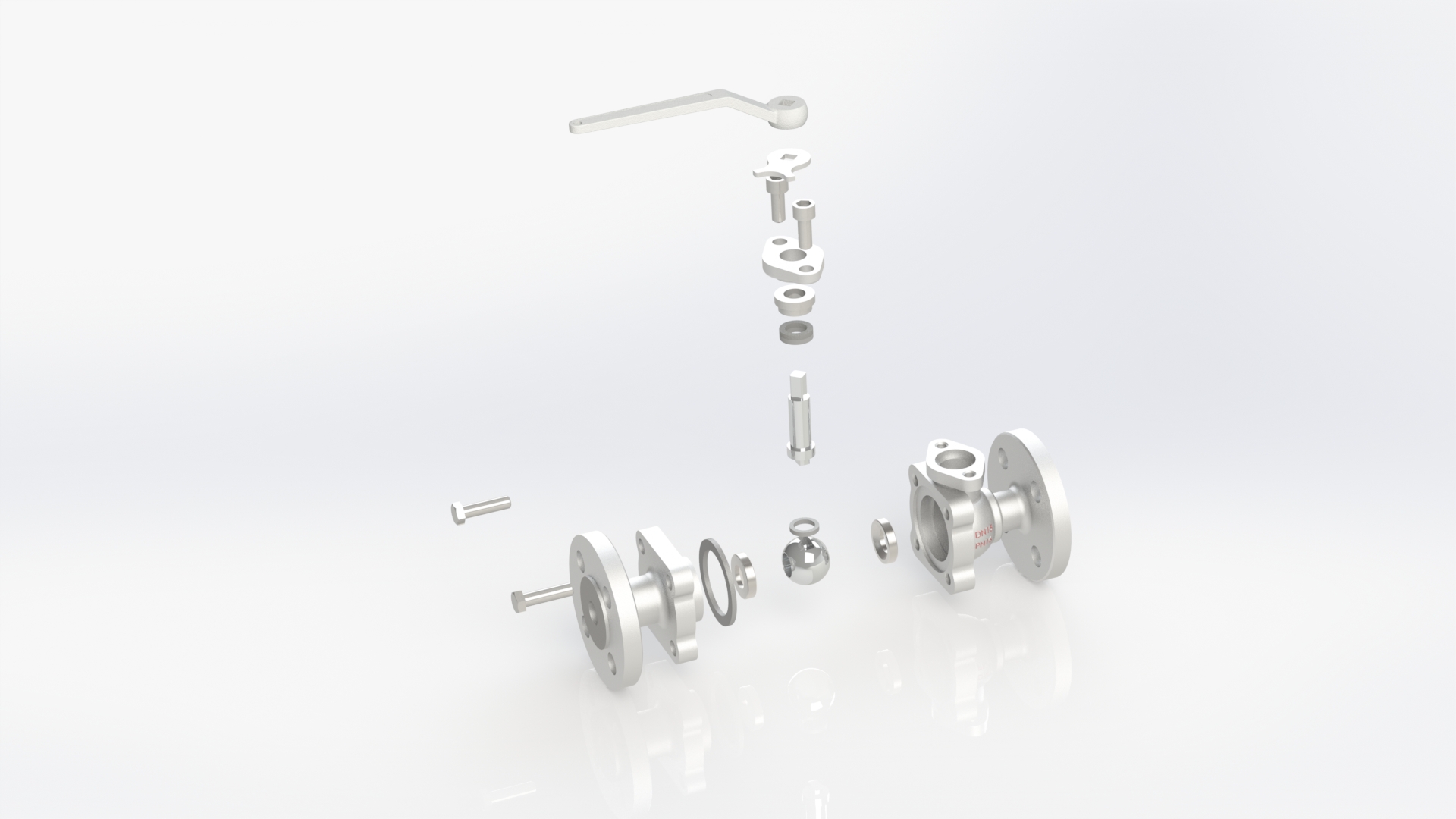

| 4 | 球阀DN15-爆炸.JPG | 491.76K |

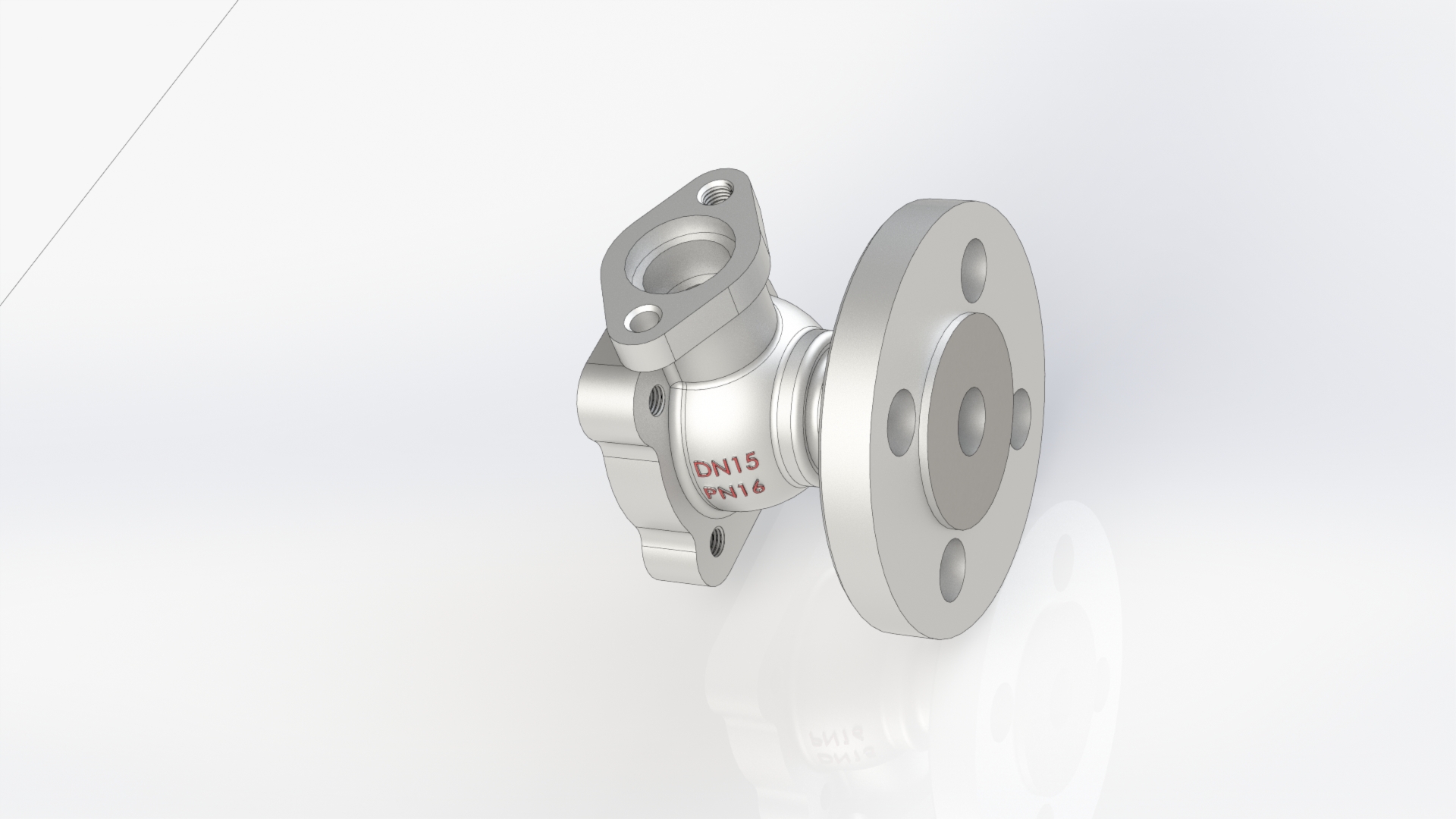

| 5 | 球阀DN15-阀体.JPG | 580.00K |

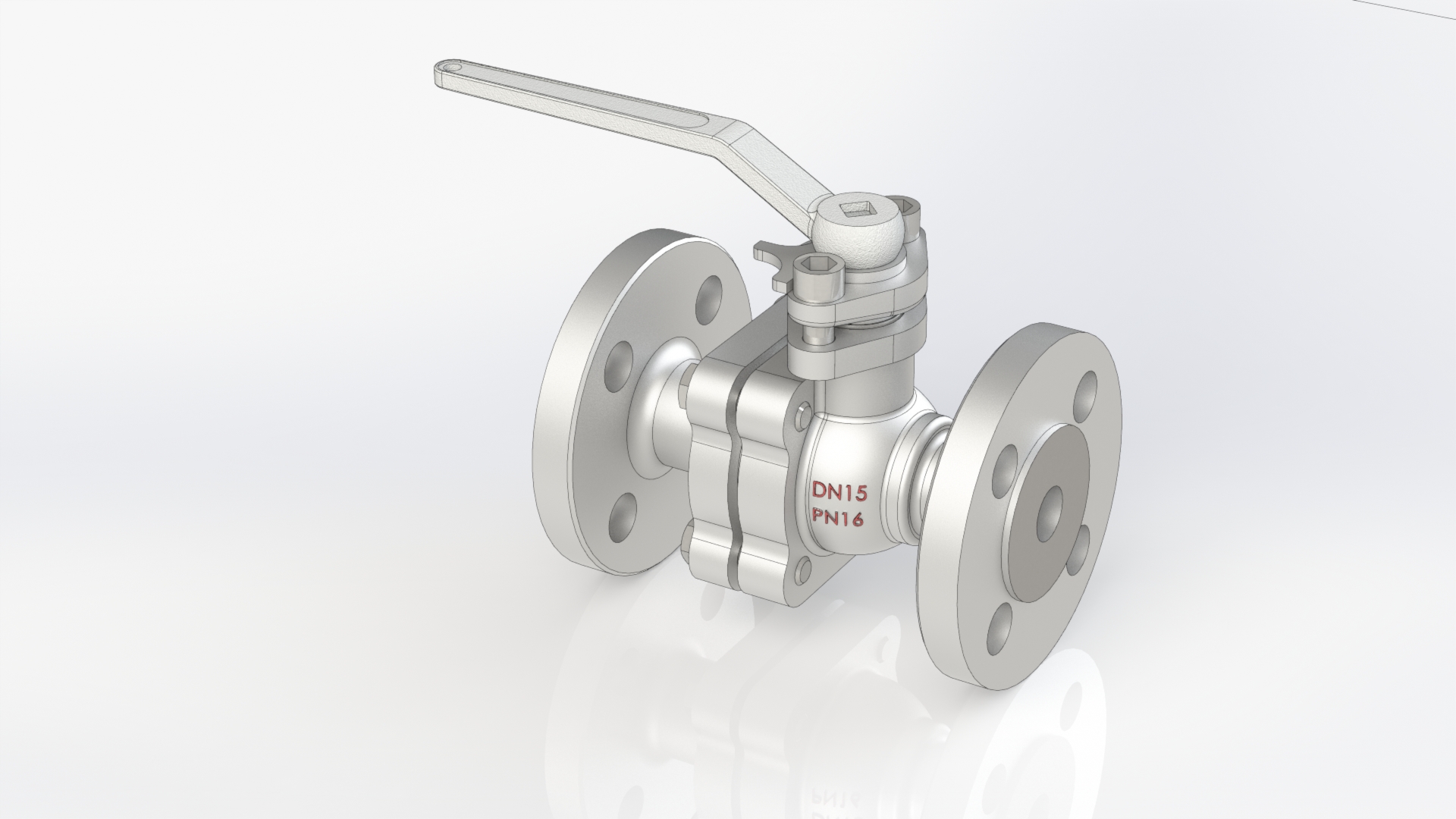

| 6 | 球阀DN15.JPG | 632.39K |
| 7 | 球阀DN15Q41F-16P.SLDASM | 1.27M |
| 8 | 球阀压板DN15.SLDPRT | 154.92K |
| 9 | 球阀垫片DN15.SLDPRT | 60.71K |
| 10 | 球阀填料ADN15.SLDPRT | 62.11K |
| 11 | 球阀填料BDN15.SLDPRT | 62.27K |
| 12 | 球阀填料DN15.SLDPRT | 62.95K |
| 13 | 球阀填料压盖DN15.SLDPRT | 67.89K |
| 14 | 球阀扳手DN15.SLDPRT | 194.42K |
| 15 | 球阀球体DN15.SLDPRT | 177.79K |
| 16 | 球阀端盖DN15.SLDPRT | 161.79K |
| 17 | 球阀阀体DN15.SLDPRT | 1.62M |
| 18 | 球阀阀座DN15.SLDPRT | 92.77K |
| 19 | 球阀阀杆DN15.SLDPRT | 76.87K |
| 20 | 球阀阀杆垫DN15.SLDPRT | 62.78K |
| 21 | 球阀限位垫圈DN15.SLDPRT | 82.96K |
| 22 | 螺栓M8-20.SLDPRT | 96.10K |
| 23 | 螺栓M8-30.SLDPRT | 95.33K |
| 24 | 装配体4.SLDASM | 746.14K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：3250907
图纸格式：sldprt,sldasm
文件大小：7.88M
所需金币：50
上传时间：2026-05-12 14:27:40
是否可编辑：不可修改，不包括参数
软件版本：SOLIDWORKS 2018
