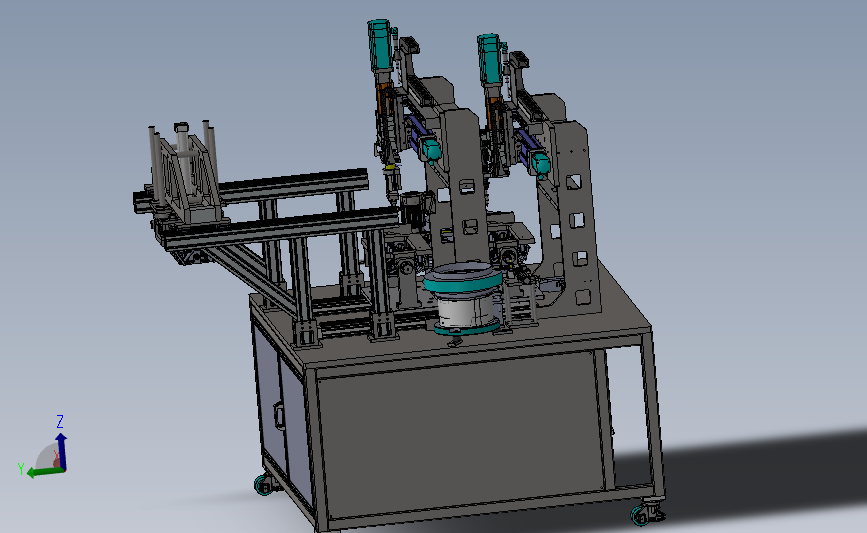

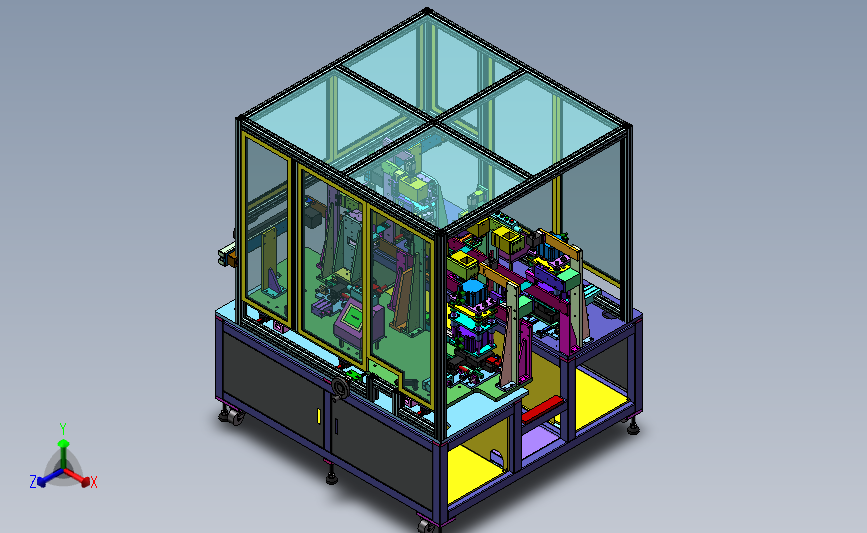

手机FFC冲裁检测机

（ID:326416）

改图/画图

数码电器 / 手机相关 / 手机FFC冲裁检测机

©非原创

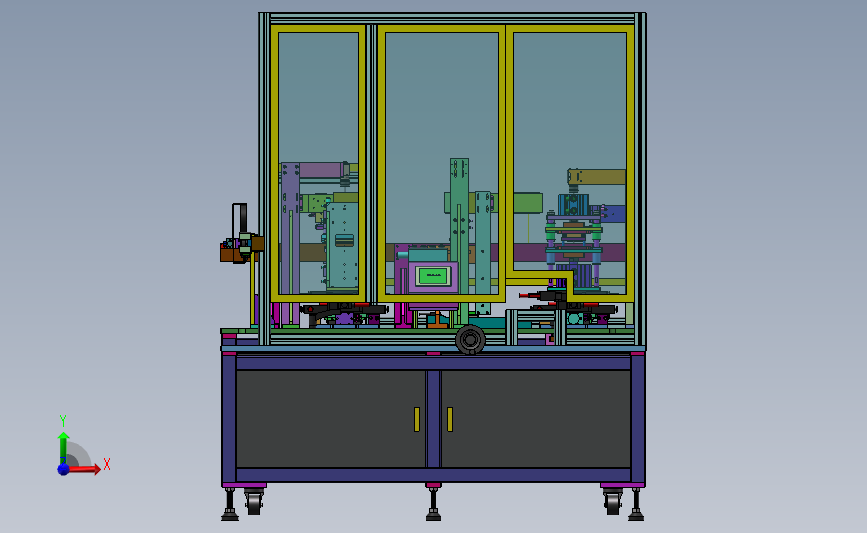

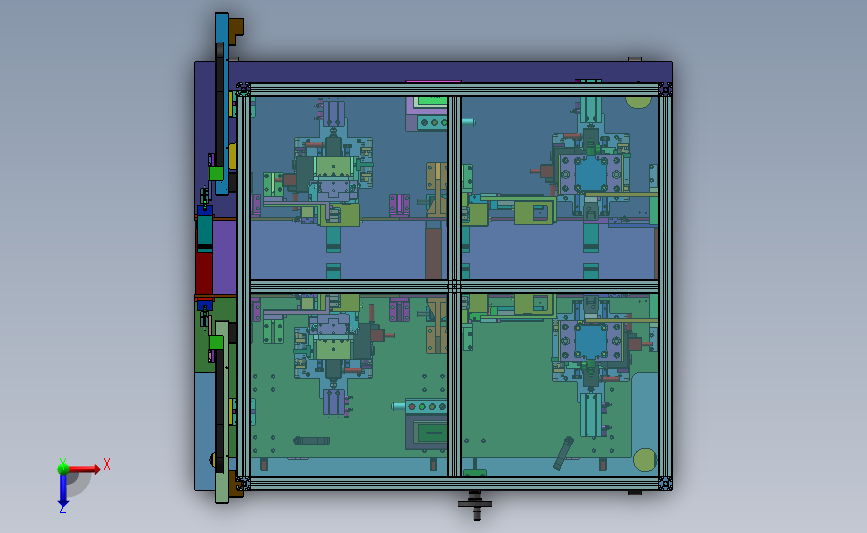

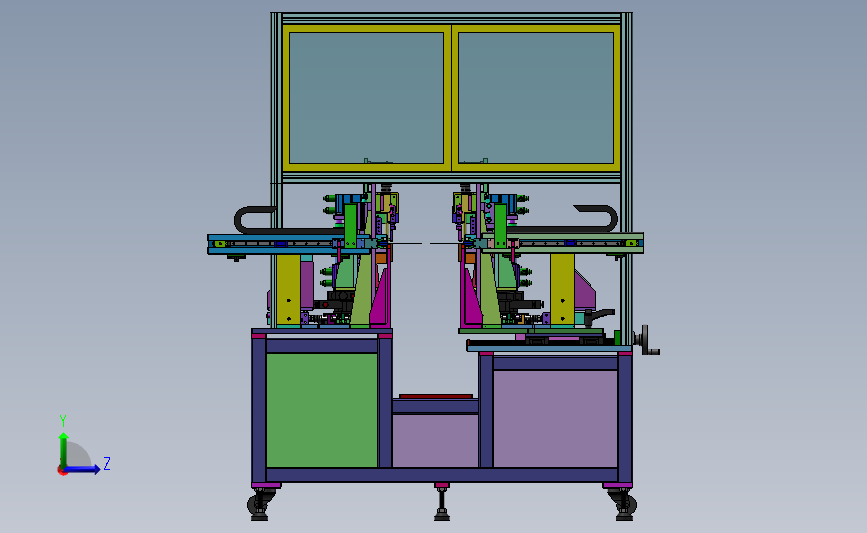

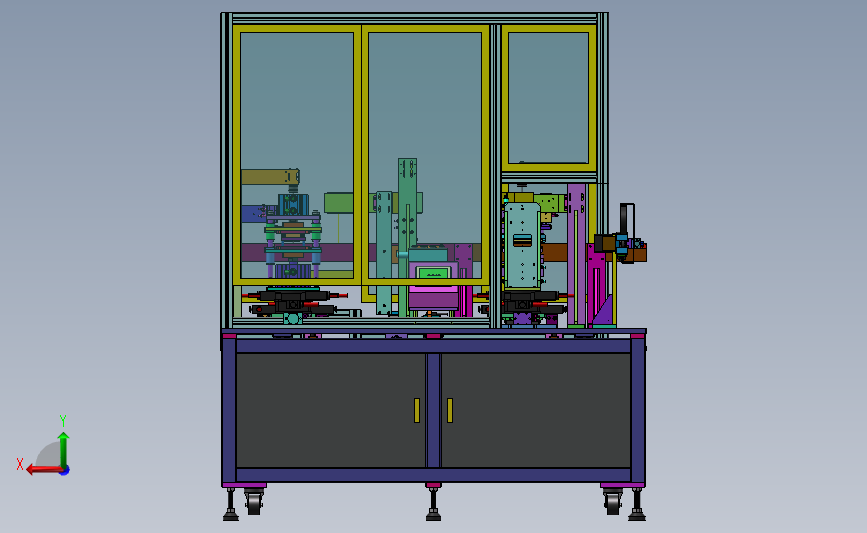

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

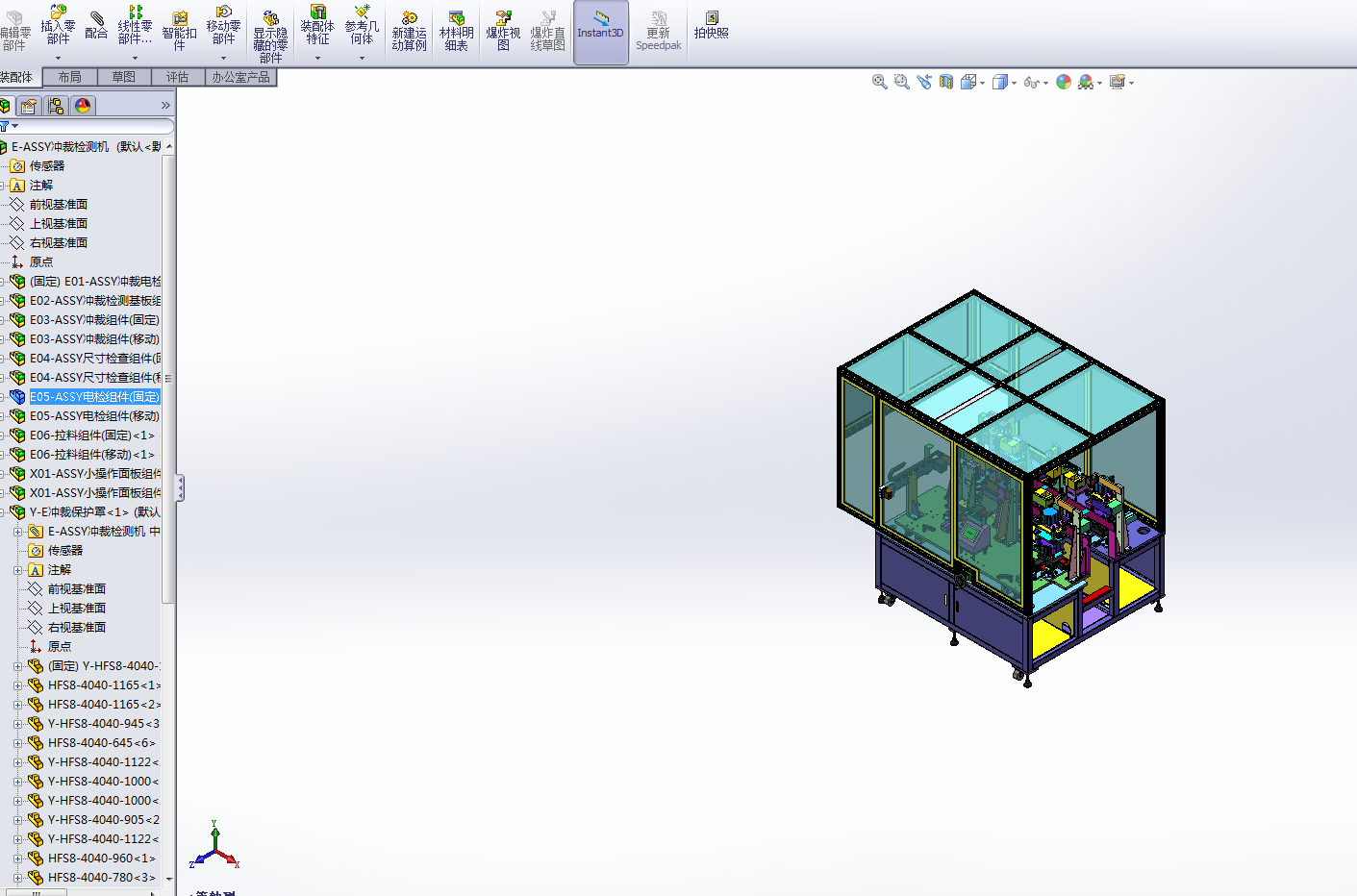

1	E-ASSY冲裁检测机.SLDASM	7.21M
2	E01-1-ASSY地脚组件.SLDASM	160.50K
3	E01-ASSY冲裁电检机架.SLDASM	959.00K
4	E01-N001-脚轮90(高).SLDPRT	258.00K
5	E01-P001M16螺杆.SLDPRT	100.50K
6	E01-P002安装板.SLDPRT	199.50K
7	E01-P004垫块.SLDPRT	143.50K
8	E01-P005地脚.SLDPRT	116.50K
9	E01-P006垫板.SLDPRT	143.50K
10	E01-P007垫块.SLDPRT	155.50K
11	E01-封板1.SLDPRT	139.50K
12	E01-封板2.SLDPRT	139.50K
13	E01-封板3.SLDPRT	139.50K
14	E01-封板4.SLDPRT	138.00K
15	E01-封板5.SLDPRT	139.00K
16	E01-封板6.SLDPRT	133.50K
17	E01-方通50X50-1105.SLDPRT	157.00K
18	E01-方通50X50-1305.SLDPRT	156.00K
19	E01-方通50X50-265.SLDPRT	168.50K
20	E01-方通50X50-320.SLDPRT	167.00K
21	E01-方通50X50-321.SLDPRT	169.50K
22	E01-方通50X50-370.SLDPRT	167.50K
23	E01-方通50X50-378.SLDPRT	156.50K
24	E01-方通50X50-410.SLDPRT	167.00K
25	E01-方通50X50-421.SLDPRT	166.50K
26	E01-方通50X50-428.SLDPRT	165.50K
27	E01-方通50X50-478.SLDPRT	164.00K
28	E01-配电板1.SLDPRT	206.50K
29	E01-配电板2.SLDPRT	171.00K
30	E01-配电板3.SLDPRT	170.00K
31	E01-配电板4.SLDPRT	188.00K
32	E01-门1.SLDPRT	157.50K
33	E01-门2.SLDPRT	157.00K
34	E01-门3.SLDPRT	157.00K
35	E01-门4.SLDPRT	157.00K
36	E02-ASSY冲裁检测基板组件.SLDASM	2.54M
37	E02-N001-上银滑块HGW20CA.SLDPRT	450.00K
38	E02-N002-上银滑轨HGR20CA2R420.SLDPRT	333.50K
39	E02-N003-位置显示器DPNP4P1.SLDPRT	315.50K
40	E02-N004-锁紧把手CLNP12-40.SLDPRT	141.50K
41	E02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT	1.62M
42	E02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT	226.50K
43	E02-N006-轴承B6000ZZ.SLDPRT	188.50K
44	E02-N007-实心手轮AHSN100.SLDPRT	264.50K
45	E02-P001冲裁检测基板.SLDPRT	479.50K
46	E02-P002垫板.SLDPRT	153.50K
47	E02-P003固定座.SLDPRT	217.00K
48	E02-P004固定块.SLDPRT	114.50K
49	E02-P006锁紧螺母.SLDPRT	248.50K
50	E02-P007丝母座.SLDPRT	253.50K
51	E02-P008挡块.SLDPRT	184.50K
52	E02-P009冲裁检测基板.SLDPRT	962.00K
53	E02-P010冲裁检测基板.SLDPRT	765.50K
54	E02-P011支撑板.SLDPRT	302.50K
55	E02-P012支撑座.SLDPRT	250.00K
56	E02-P013支撑板.SLDPRT	298.50K
57	E02-P014支撑座(对称).SLDPRT	313.00K
58	E02-P014支撑座.SLDPRT	306.00K
59	E02-P015垫块.SLDPRT	327.50K

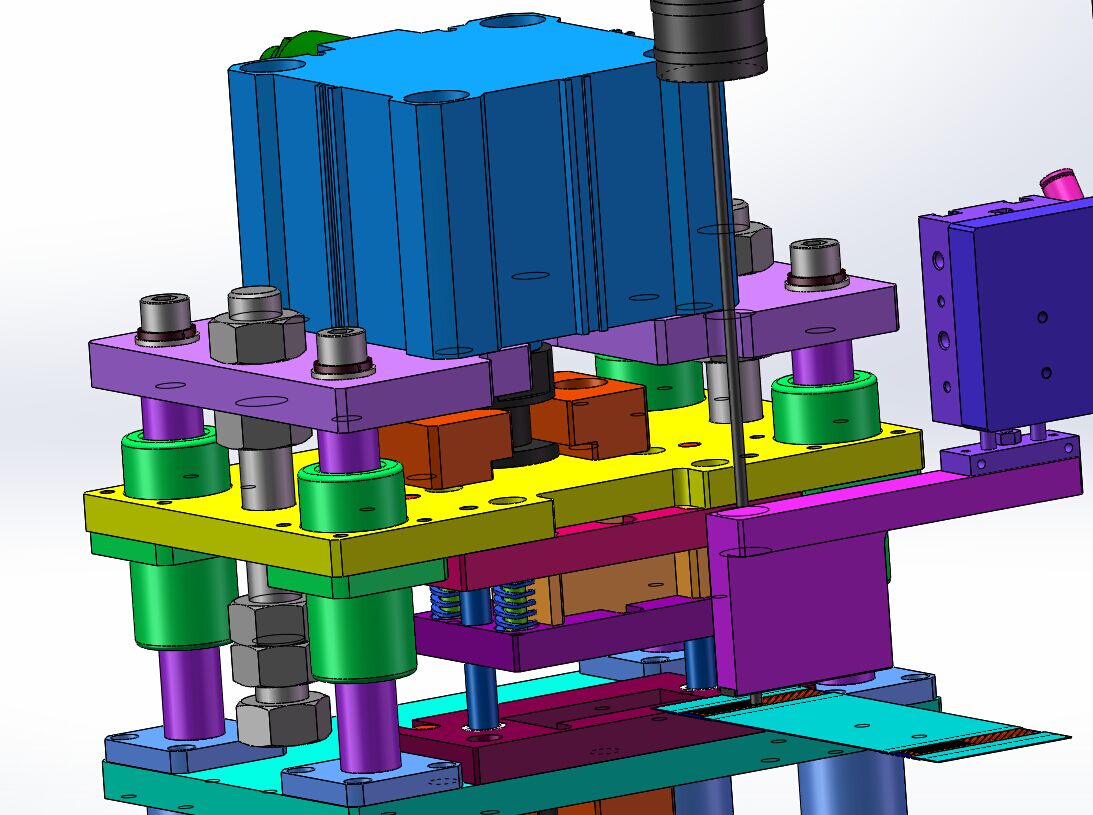

60	E03-1-ASSY冲裁模具.SLDASM	1.10M
61	E03-2-ASSY冲裁光源(固定).SLDASM	393.00K
62	E03-2-ASSY冲裁光源(移动).SLDASM	392.50K
63	E03-3-ASSY冲裁CCD(固定).SLDASM	444.50K
64	E03-3-ASSY冲裁CCD(移动).SLDASM	457.50K

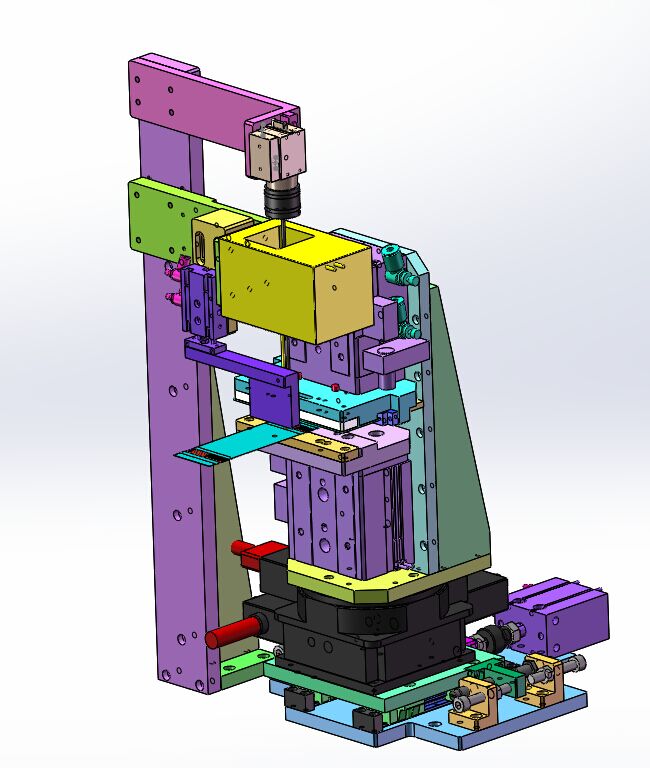

65	E03-4-ASSY冲裁对位平台.SLDASM	945.50K
66	E03-ASSY冲裁组件(固定).SLDASM	1.69M
67	E03-ASSY冲裁组件(移动).SLDASM	1.72M
68	E03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT	220.50K
69	E03-N102-直线轴承LHFSD16G.SLDPRT	153.50K
70	E03-N104调速阀AS3201F-03-08S.SLDPRT	127.00K
71	E03-N105气缸CDQ2B80-15D-M9NV.SLDPRT	227.00K
72	E03-N106直线轴承LHMSD16.SLDPRT	282.50K
73	E03-N107定位销FPDPC6-P8-L10-B10(MISUMI).SLDPRT	188.50K
74	E03-N108-等高螺栓MSB6-25(MISUMI).SLDPRT	157.50K
75	E03-N109-弹簧SWY11-20(MISUMI).SLDPRT	455.00K
76	E03-N201光源SM-CO70(500W用).SLDPRT	445.50K
77	E03-N202-电缸T4-12-200-3L-ERCD-CN1(YAMAHA).SLDPRT	656.00K
78	E03-N301相机ANPVC1470(松下).SLDPRT	388.50K
79	E03-N302镜头ML-2514(MORITEX).SLDPRT	221.00K
80	E03-N303双联气缸CXSM6-10-Z73.SLDPRT	212.00K
81	E03-N304节流阀AS1201F-M5-04.SLDPRT	143.00K
82	E03-N401-CDU32-70A-A93.SLDPRT	236.50K
83	E03-N402-对位平台VVB-010-C02E.SLDPRT	483.00K
84	E03-N403-EG15-210.sldprt	337.50K
85	E03-N403-EGW15SA.sldprt	266.00K
86	E03-N404-浮动接头JA30-10-125(SMC).SLDPRT	142.50K
87	E03-N405-液压缓冲器RB1006(SMC).SLDPRT	123.00K
88	E03-N406-AS2201-01-F06S.SLDPRT	149.00K
89	E03-P101底板.SLDPRT	438.00K
90	E03-P102安装板.SLDPRT	471.00K
91	E03-P103导柱.SLDPRT	225.50K
92	E03-P104连接块.SLDPRT	234.50K
93	E03-P105连接块.SLDPRT	180.50K
94	E03-P106安装板.SLDPRT	337.00K
95	E03-P107安装板.SLDPRT	526.00K
96	E03-P108-导套.SLDPRT	192.50K
97	E03-P109-导柱.SLDPRT	154.00K
98	E03-P110裁切下模板.SLDPRT	302.00K
99	E03-P111裁切上模板.SLDPRT	434.50K
100	E03-P112上模切刀.SLDPRT	160.50K
101	E03-P113裁切脱料板.SLDPRT	380.00K
102	E03-P114连接块.SLDPRT	234.50K
103	E03-P115连接块.SLDPRT	191.00K
104	E03-P116外六角螺丝M14-110.SLDPRT	158.50K
105	E03-P117定位销.SLDPRT	212.50K
106	E03-P201安装板(对称).SLDPRT	297.50K
107	E03-P201安装板.SLDPRT	557.00K
108	E03-P202安装板.SLDPRT	226.00K
109	E03-P203加强筋.SLDPRT	223.50K
110	E03-P204安装板.SLDPRT	586.50K
111	E03-P205导向块.SLDPRT	180.00K
112	E03-P301固定底板.SLDPRT	307.50K
113	E03-P302侧板.SLDPRT	339.00K
114	E03-P303加强筋.SLDPRT	247.00K
115	E03-P304安装板.SLDPRT	280.00K
116	E03-P305安装块.SLDPRT	230.00K
117	E03-P306导向块.SLDPRT	180.00K
118	E03-P307垫块.SLDPRT	297.00K
119	E03-P308安装板(对称).SLDPRT	290.00K
120	E03-P308安装板.SLDPRT	287.00K
121	E03-P309压块(对称).SLDPRT	240.00K
122	E03-P309压块.SLDPRT	235.00K
123	E03-P310胶垫.SLDPRT	126.50K
124	E03-P401-底板.SLDPRT	531.00K
125	E03-P402-挡块.SLDPRT	180.00K
126	E03-P403-连接板.SLDPRT	410.50K
127	E03-P404-限位块.SLDPRT	233.00K
128	E03-P405-安装块(对称).SLDPRT	281.00K
129	E03-P405-安装块.SLDPRT	268.00K
130	E03-P406-连接块.SLDPRT	244.50K
131	E04-ASSY尺寸检查组件(固定).SLDASM	713.50K
132	E04-ASSY尺寸检查组件(移动).SLDASM	712.50K
133	E04-N001双联气缸CXSM6-10-Z73.SLDPRT	222.50K
134	E04-N002调速阀AS1201F-M5-04.SLDPRT	142.00K
135	E04-N003光源SM-CO70.SLDPRT	445.50K
136	E04-N004镜头ML-2514(MORITEX).SLDPRT	222.00K
137	E04-N005-CCD-ANPVC1210(松下).SLDPRT	767.50K
138	E04-P001安装板.SLDPRT	440.00K
139	E04-P002底板.SLDPRT	308.50K
140	E04-P003加强筋.SLDPRT	246.50K
141	E04-P004固定块.SLDPRT	334.50K
142	E04-P005垫块.SLDPRT	256.00K
143	E04-P006导向块.SLDPRT	177.00K
144	E04-P007压块.SLDPRT	233.50K
145	E04-P008垫块.SLDPRT	249.50K
146	E04-P009胶垫.SLDPRT	126.50K
147	E05-1-ASSY电检治具.SLDASM	608.00K
148	E05-2-ASSY电检视觉(固定).SLDASM	671.00K
149	E05-2-ASSY电检视觉(移动).SLDASM	672.50K
150	E05-3-ASSY电检对位平台.SLDASM	927.00K
151	E05-ASSY电检组件(固定).SLDASM	1.31M
152	E05-ASSY电检组件(移动).SLDASM	1.41M
153	E05-N101气缸EMXS25L-10AS-A93V.SLDPRT	265.00K
154	E05-N102电路板排线.SLDPRT	202.00K
155	E05-N103节流阀AS2201-01-F06S.SLDPRT	135.00K
156	E05-N104检测电路板.SLDPRT	187.00K
157	E05-N105销钉MS6-15.SLDPRT	198.50K
158	E05-N201光源SM-CO70.SLDPRT	445.50K
159	E05-N202镜头ML-2514(MORITEX).SLDPRT	222.00K
160	E05-N203-CCD-ANPVC1210(松下).SLDPRT	767.50K
161	E05-N204节流阀AS1201F-M5-04.SLDPRT	143.00K
162	E05-N205双联气缸CXSM6-10-Z73.SLDPRT	212.00K
163	E05-N301-CDU32-20D-A93.SLDPRT	228.00K
164	E05-N302-对位平台VVB-010-C02E.SLDPRT	482.50K
165	E05-N303-EG15-210.sldprt	343.50K
166	E05-N303-EGW15SA.sldprt	266.00K
167	E05-N304-浮动接头JA30-10-125(SMC).SLDPRT	142.50K
168	E05-N305-液压缓冲器RB1006(SMC).SLDPRT	123.00K
169	E05-N306-节流阀AS1201-M5-F06.SLDPRT	157.00K
170	E05-P101底板.SLDPRT	408.50K
171	E05-P102安装板.SLDPRT	455.50K
172	E05-P103安装板.SLDPRT	534.00K
173	E05-P104安装板.SLDPRT	398.00K
174	E05-P105垫块.SLDPRT	434.50K
175	E05-P106垫块.SLDPRT	226.50K
176	E05-P107加强筋.SLDPRT	252.00K
177	E05-P108定位销.SLDPRT	212.50K
178	E05-P201安装板.SLDPRT	268.00K
179	E05-P202安装板.SLDPRT	239.50K
180	E05-P203加强板.SLDPRT	217.50K
181	E05-P204安装板.SLDPRT	327.50K
182	E05-P205导向块.SLDPRT	179.50K
183	E05-P206安装板(对称).SLDPRT	409.00K
184	E05-P206安装板.SLDPRT	401.50K
185	E05-P207安装块.SLDPRT	269.50K
186	E05-P208胶垫.SLDPRT	126.50K
187	E05-P209压块(对称).SLDPRT	242.00K
188	E05-P209压块.SLDPRT	237.00K
189	E05-P301-底板.SLDPRT	519.50K
190	E05-P302-挡块.SLDPRT	180.00K
191	E05-P303-连接板.SLDPRT	410.50K
192	E05-P304-限位块.SLDPRT	397.00K
193	E05-P305-安装块(对称).SLDPRT	281.00K
194	E05-P305-安装块.SLDPRT	268.00K
195	E05-P306-连接块.SLDPRT	244.50K
196	E06-N001步进马达YK57XN78-4208A(研控).SLDPRT	221.50K
197	E06-N002同步带轮HTPA48S3M100A-P8(MISUMI).SLDPRT	483.00K
198	E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑块).SLDPRT	303.50K
199	E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑轨).SLDPRT	270.50K
200	E06-N003导轨MGNR15R380CM+RC (E=10)(上银).SLDASM	236.50K
201	E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪1).SLDPRT	146.50K
202	E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪2).SLDPRT	148.00K
203	E06-N004气夹MHC2-16D-Y59A(SMC)(本体).SLDPRT	184.50K
204	E06-N004气夹MHC2-16D-Y59A(SMC).SLDASM	259.00K
205	E06-N006同步带HTBN1080S3M-100(MISUMI).SLDPRT	1.19M
206	E06-N007传感器SX671(OMRON).SLDPRT	242.00K
207	E06-N008拖链2.SLDPRT	153.50K
208	E06-P001底板.SLDPRT	228.50K
209	E06-P002立板.SLDPRT	259.50K
210	E06-P003加强筋.SLDPRT	236.00K
211	E06-P004安装板.SLDPRT	549.50K
212	E06-P005挡块.SLDPRT	165.00K
213	E06-P006块.SLDPRT	322.50K
214	E06-P007块.SLDPRT	269.50K
215	E06-P008气夹安装板.SLDPRT	246.00K
216	E06-P009夹块.SLDPRT	201.50K
217	E06-P010皮带槽块.SLDPRT	190.00K
218	E06-P011安装座.SLDPRT	229.00K
219	E06-P012轴.SLDPRT	435.50K
220	E06-P013螺母.SLDPRT	234.50K
221	E06-P014罩子.SLDPRT	183.50K
222	E06-P015感应片.SLDPRT	187.00K
223	E06-P016光电感应器安装板.SLDPRT	206.00K
224	E06-P017拖链支架.SLDPRT	176.50K
225	E06-拉料组件(固定).SLDASM	1.52M
226	E06-拉料组件(移动).SLDASM	1.53M
227	FFC产品(L=115贴补强板后).SLDPRT	499.00K
228	HFS8-4040-1165.SLDPRT	228.00K
229	HFS8-4040-160.SLDPRT	253.00K
230	HFS8-4040-225.SLDPRT	250.50K
231	HFS8-4040-315.SLDPRT	244.00K
232	HFS8-4040-645.SLDPRT	428.00K
233	HFS8-4040-780.SLDPRT	231.50K
234	HFS8-4040-850.SLDPRT	232.50K
235	HFS8-4040-960-2.SLDPRT	231.50K
236	HFS8-4040-960.SLDPRT	234.50K
237	M10螺母.SLDPRT	189.50K
238	M14螺母.SLDPRT	191.00K
239	M16螺母.SLDPRT	188.50K
240	M8-25内六角螺丝.SLDPRT	137.50K
241	M8-25带垫片内六角螺丝.SLDASM	123.00K
242	M8-50内六角螺丝.SLDPRT	130.50K
243	M8垫片组件.SLDASM	126.50K
244	M8平垫.SLDPRT	117.00K
245	M8弹垫.SLDPRT	124.00K
246	M8螺母.SLDPRT	191.50K
247	X01-ASSY小操作面板组件.SLDASM	508.00K
248	X01-N001触摸屏.SLDPRT	713.50K
249	X01-N002安装盒.SLDPRT	294.00K
250	X01-N003-16带灯按钮红.SLDPRT	418.00K
251	X01-N004-16带灯按钮绿.SLDPRT	419.00K
252	X01-N005-16带灯按钮黄.SLDPRT	418.50K
253	X01-N006-16旋钮.SLDPRT	533.00K
254	X01-P001连接板.SLDPRT	234.50K
255	X01-P002立柱.SLDPRT	149.00K
256	X01-P004小电箱.SLDPRT	212.50K
257	Y-D-P001安全门.SLDPRT	201.00K
258	Y-D-P002安全门.SLDPRT	216.50K
259	Y-D-P003安全门.SLDPRT	204.00K
260	Y-D-P004安全门.SLDPRT	201.00K
261	Y-D-P005安全门.SLDPRT	203.50K
262	Y-D-P006安全门.SLDPRT	204.50K
263	Y-D-P007顶板.SLDPRT	136.50K
264	Y-E冲裁保护罩.SLDASM	742.00K
265	Y-HFS8-4040-1000.SLDPRT	227.00K
266	Y-HFS8-4040-1122.SLDPRT	227.50K
267	Y-HFS8-4040-905.SLDPRT	233.00K
268	Y-HFS8-4040-945.SLDPRT	235.50K

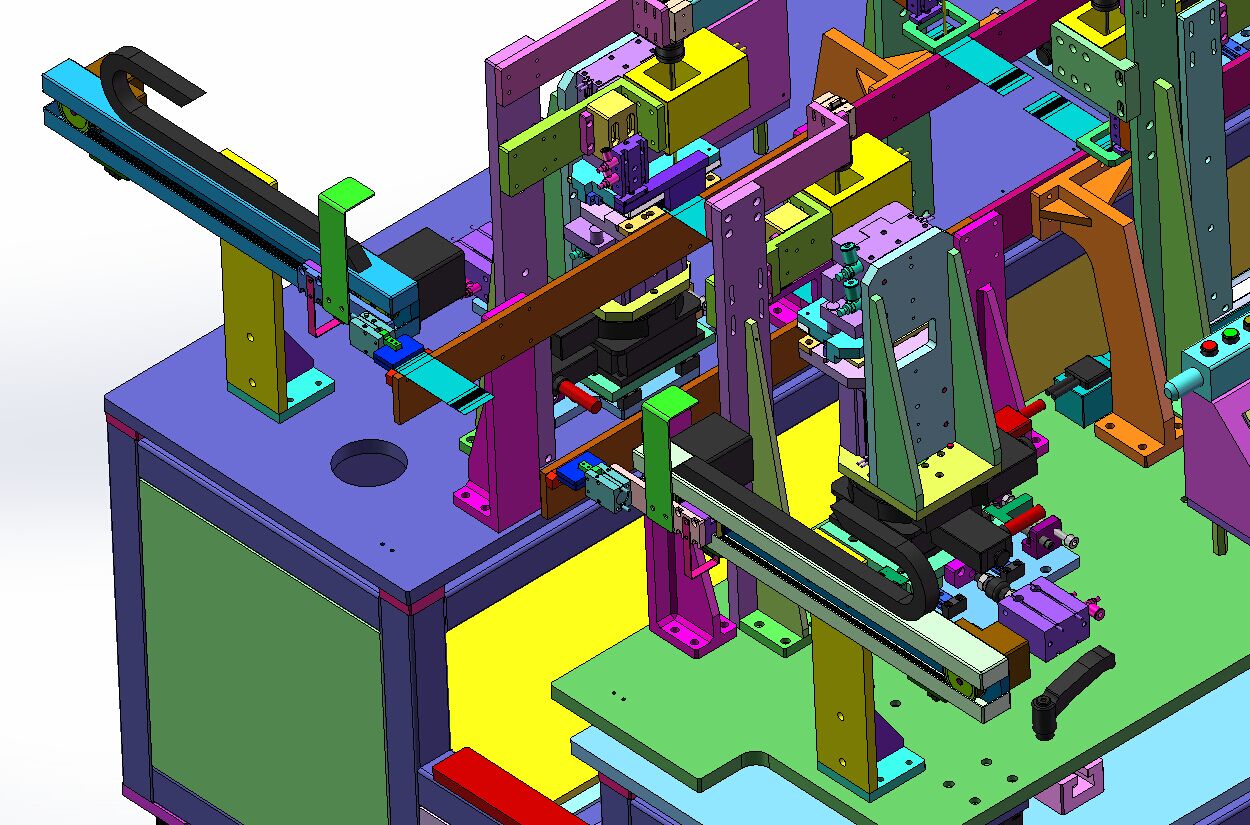

269	QQ图片20150407113144.jpg	225.25K
270	QQ图片20150407113158.jpg	68.80K
271	QQ图片20150407113201.jpg	125.09K

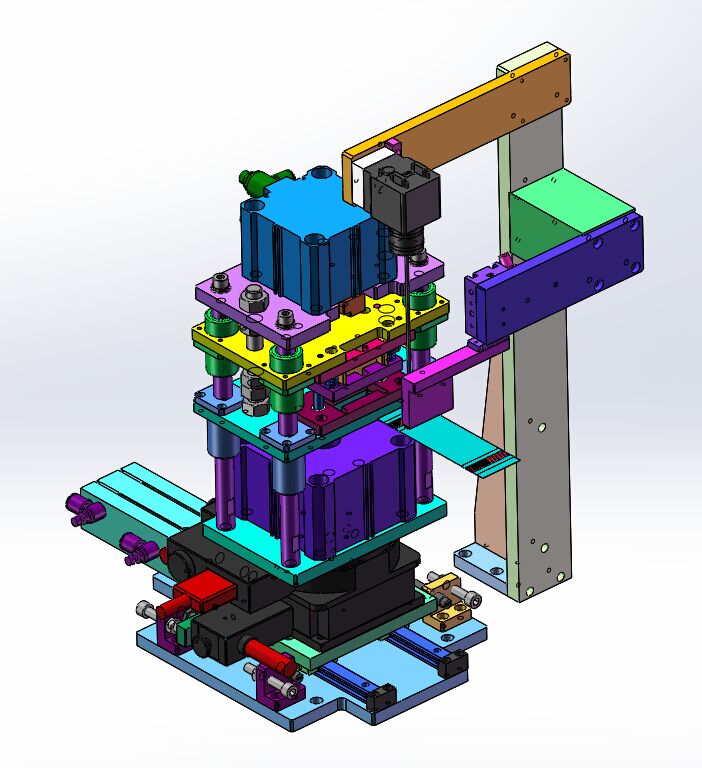

272	QQ图片20150407113205.jpg	80.40K

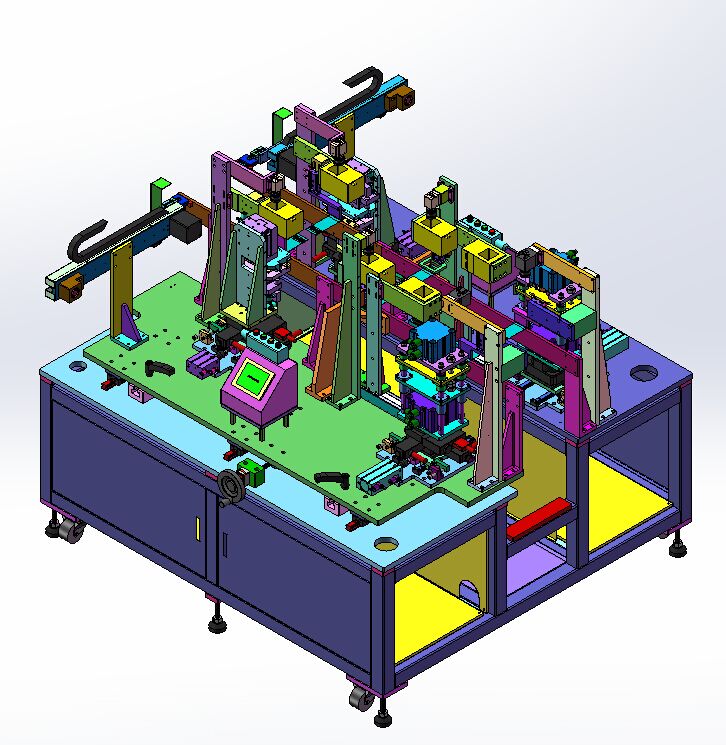

273	QQ图片20150407113208.jpg	111.69K
274	QQ图片20150407113212.png	199.74K

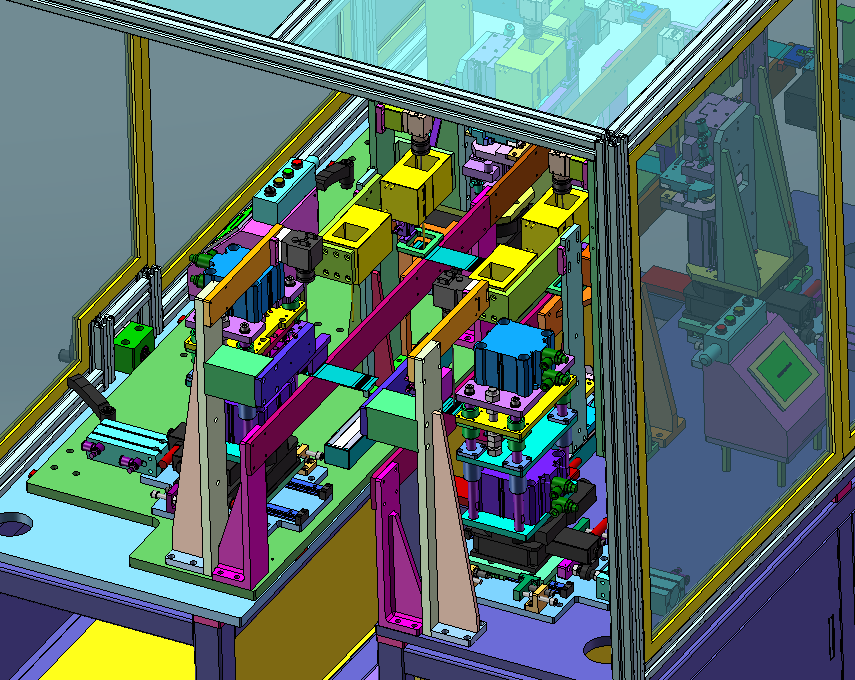

275	QQ图片20150407113215.png	130.57K

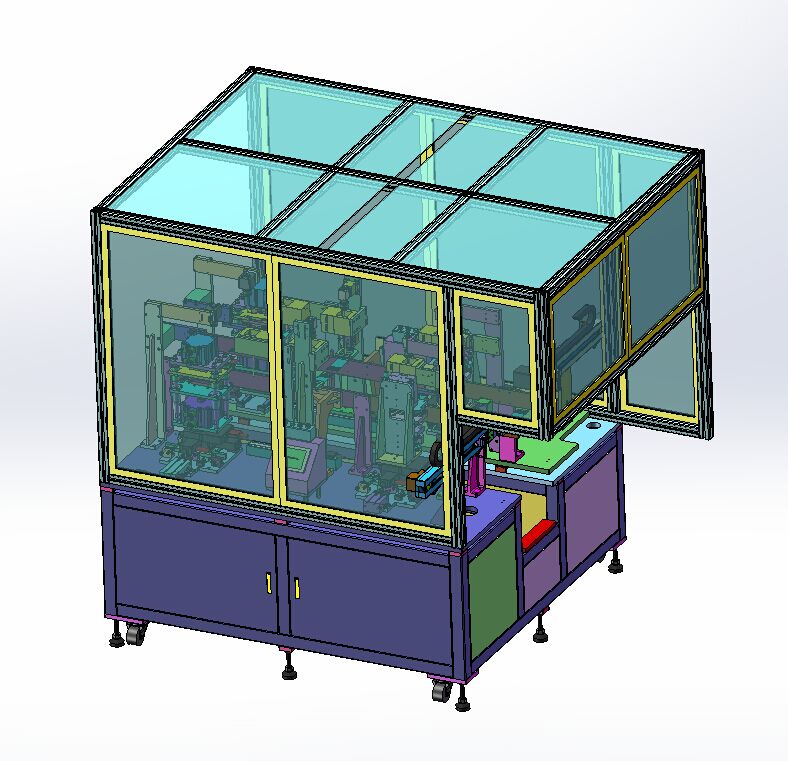

276	QQ图片20150407113219.jpg	104.31K

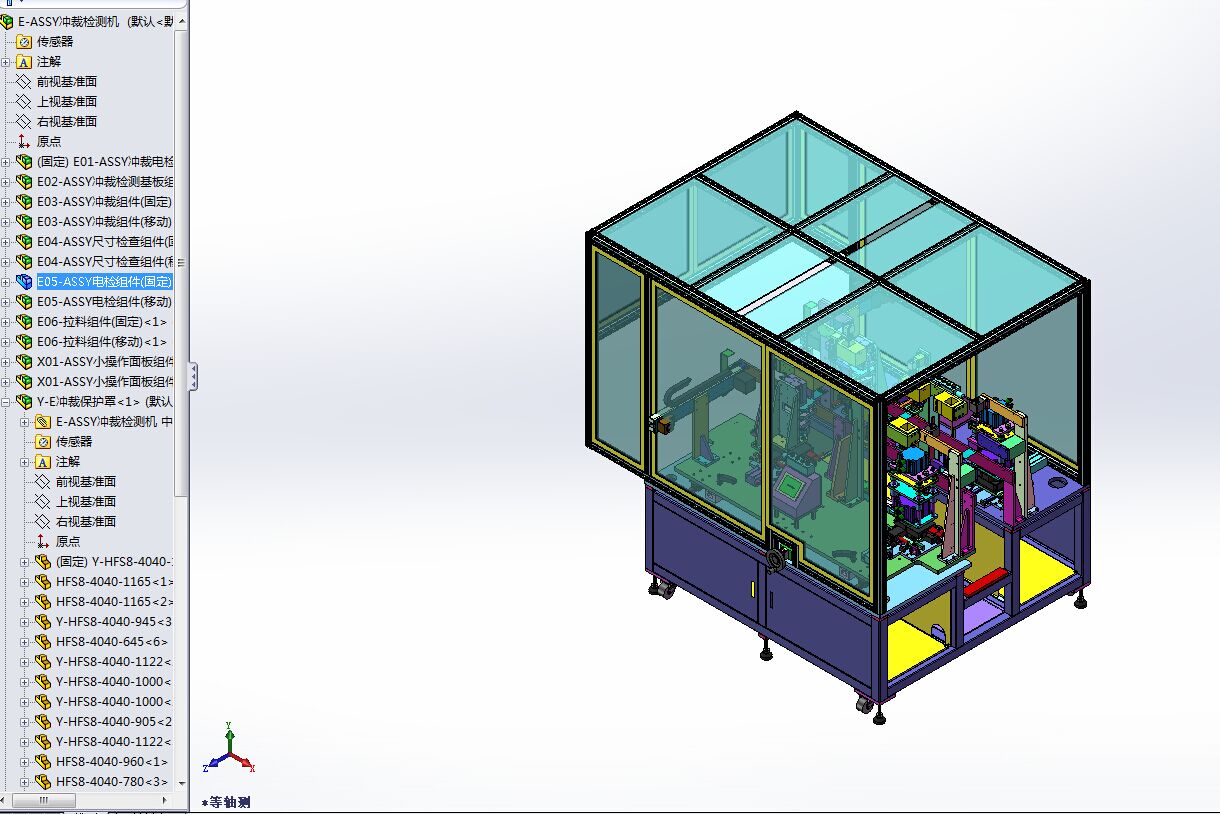

277	QQ图片20150407113223.jpg	153.69K

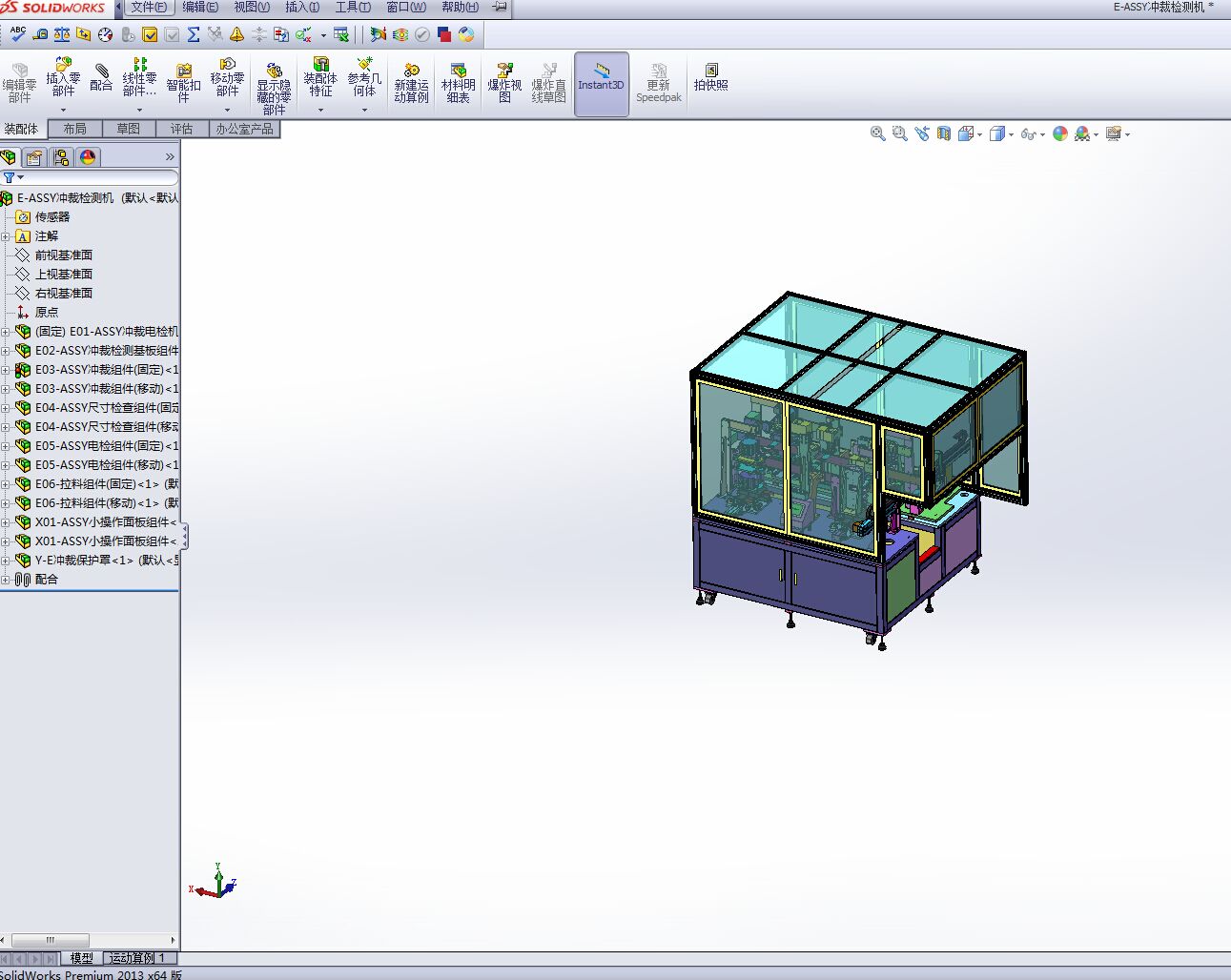

278	QQ图片20150407113409.jpg	144.11K
279	E-ASSY冲裁检测机.STEP	44.71M
