PJG平行夹持机构

（ID:3281965）

改图/画图

设备部件 / 传动部件 / PJG平行夹持机构

©原创

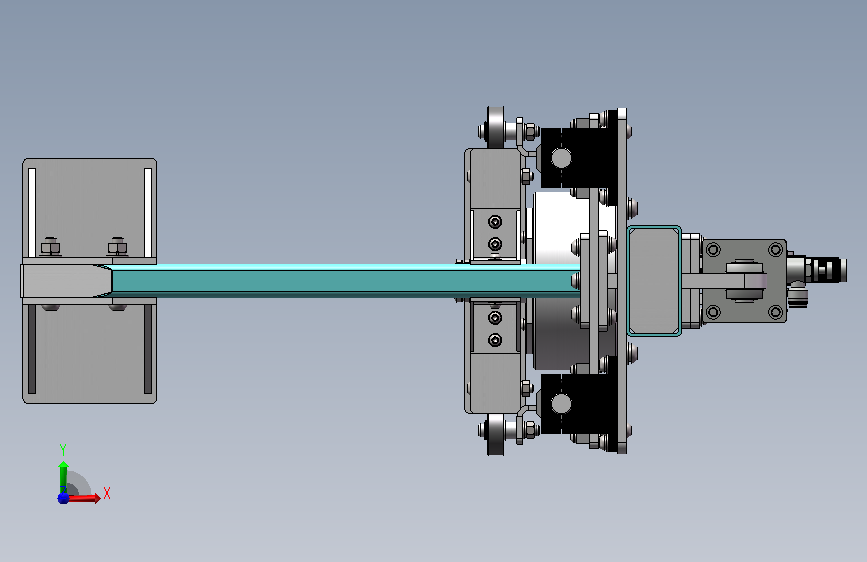

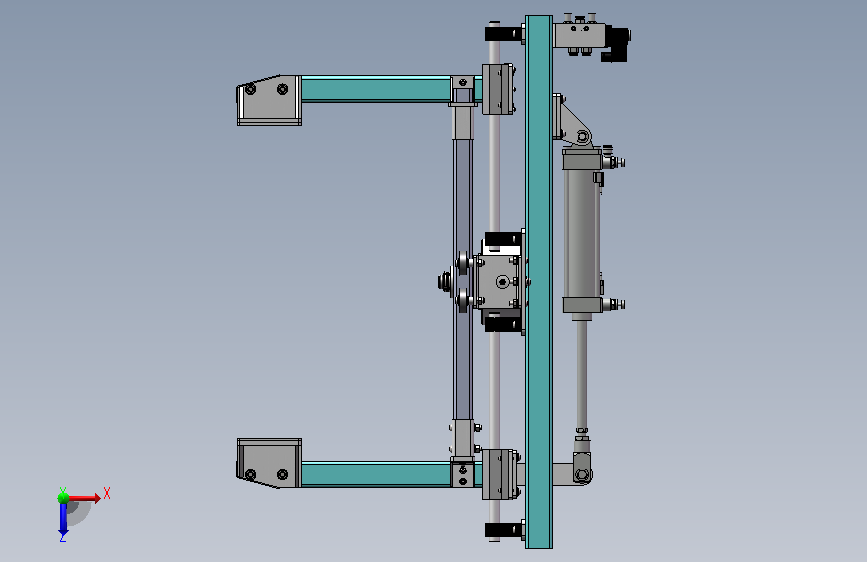

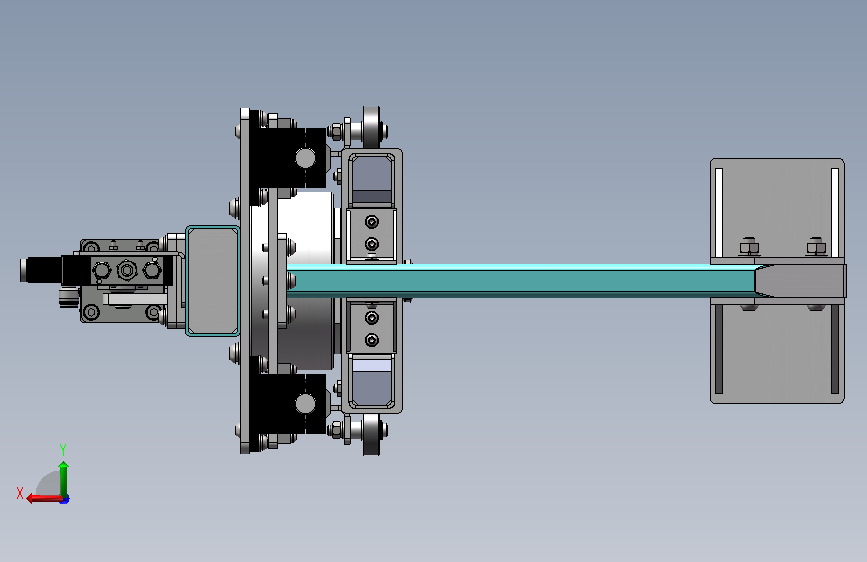

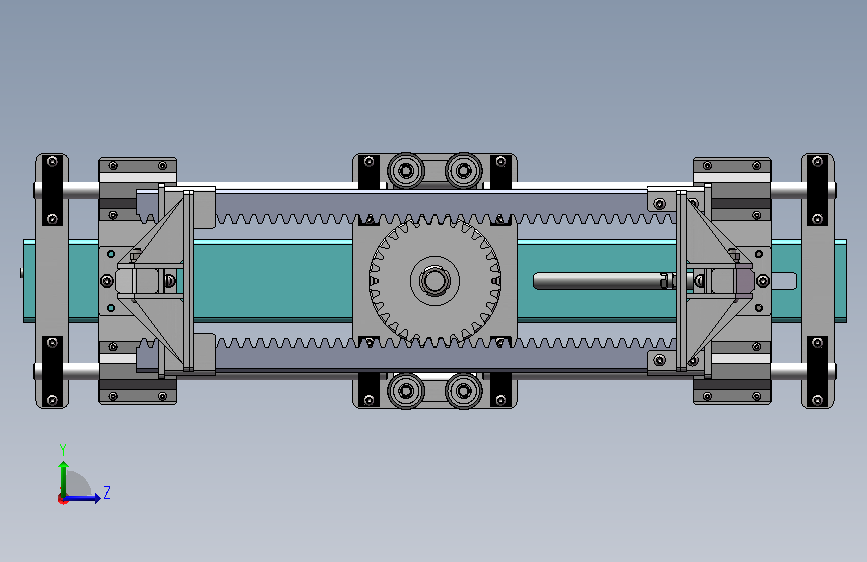

平面图

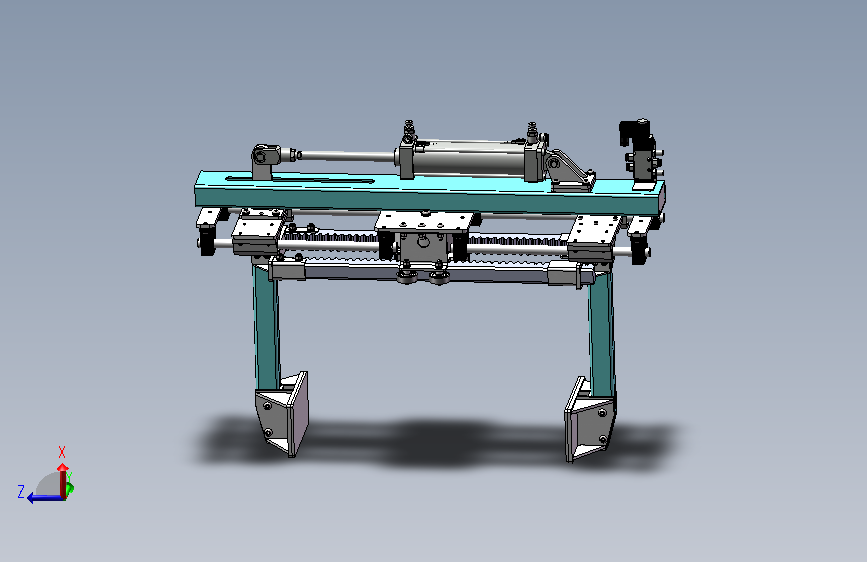

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	4V300系列电磁阀（五口二位）4V31010B.SLDPRT	165.61K
2	BSL系列消声器BSL02.sldprt	105.39K
3	BSL系列消声器BSL03.sldprt	104.13K
4	CB双耳环F-SC63CBSC.SLDPRT	144.87K
5	CMSG-SC.sldprt	35.95K
6	F-SC63CASC.sldprt	37.98K
7	F-SC63SHsc63.sldprt	54.52K
8	GB╱T1096-2003[普通平键A型键10×8×25].sldprt	96.86K
9	GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6208-2Z].sldprt	1.38M
10	GB╱T6170-2015[六角螺母M10].sldprt	139.27K
11	GB╱T6170-2015[六角螺母M4].sldprt	137.08K
12	GB╱T6170-2015[六角螺母M8].sldprt	139.91K
13	GB╱T70.1-2008[内六角圆柱头螺钉M8x25].sldprt	144.08K
14	GB╱T70.2-2015[内六角平圆头螺钉M10×25].SLDPRT	228.19K
15	GB╱T70.2-2015[内六角平圆头螺钉M10×55].SLDPRT	228.12K
16	GB╱T70.2-2015[内六角平圆头螺钉M4x40].sldprt	153.09K
17	GB╱T70.2-2015[内六角平圆头螺钉M5x25].sldprt	224.35K
18	GB╱T70.2-2015[内六角平圆头螺钉M6x16].sldprt	165.03K
19	GB╱T70.2-2015[内六角平圆头螺钉M6x20].sldprt	155.36K
20	GB╱T70.2-2015[内六角平圆头螺钉M8x20].sldprt	240.20K
21	GB╱T70.2-2015[内六角平圆头螺钉M8x25].sldprt	233.26K
22	GB╱T70.2-2015[内六角平圆头螺钉M8x30].sldprt	233.00K
23	GB╱T70.2-2015[内六角平圆头螺钉M8x55].sldprt	232.79K
24	GB╱T893-2017[孔用弹性挡圈A型80].sldprt	161.85K
25	GB╱T894-2017[轴用弹性挡圈A型40].sldprt	106.75K
26	GB╱T894-2017轴用弹性挡圈A型d0≥1012.SLDPRT	106.28K
27	GB╱T896-1986[开口挡圈12].sldprt	85.31K
28	GB╱T9160.2-2017[锁紧螺母KM05].sldprt	169.16K
29	GB╱T93-1987[弹性垫圈10].sldprt	96.14K
30	GB╱T93-1987[弹性垫圈4].sldprt	96.25K
31	GB╱T93-1987[弹性垫圈5].sldprt	96.01K
32	GB╱T93-1987[弹性垫圈6].sldprt	95.95K
33	GB╱T93-1987[弹性垫圈8].sldprt	95.12K
34	GB╱T95-2002[平垫圈10].sldprt	66.71K
35	GB╱T95-2002[平垫圈4].sldprt	61.81K
36	GB╱T95-2002[平垫圈5].sldprt	64.32K
37	GB╱T95-2002[平垫圈6].sldprt	65.57K
38	GB╱T95-2002[平垫圈8].sldprt	65.26K
39	JB╱T7940.1-1995[直通式压注油杯M8×1].sldprt	141.17K
40	PC系列管接头PC1003.sldprt	147.71K
41	PJG-1吊挂轴.SLDPRT	164.29K
42	PJG-2导向轴.SLDPRT	74.30K
43	PJG-3圆柱齿轮30×5.SLDPRT	347.65K
44	PJG-4齿条0.471238898038469×5.SLDPRT	244.46K
45	PJG-5轴承座.SLDPRT	233.10K
46	PJG-6轴承盖.SLDPRT	104.01K
47	PJG-7挡板.SLDPRT	88.51K
48	PJG-8驱动连接板.SLDPRT	124.40K
49	PJG-9夹取垫板.SLDPRT	114.65K
50	PJG.1-1横梁.sldprt	134.08K
51	PJG.1-2固定板.SLDPRT	87.20K
52	PJG.1-3气缸固定板.SLDPRT	104.71K
53	PJG.1-4轴承座底板.SLDPRT	174.10K
54	PJG.1-5封板.SLDPRT	74.75K
55	PJG.1-6电磁阀固定板.SLDPRT	108.32K
56	PJG.1主架.SLDASM	163.77K
57	PJG.2-1底板.SLDPRT	103.44K
58	PJG.2-2耳板.SLDPRT	95.00K
59	PJG.2-3销轴.SLDPRT	123.01K
60	PJG.2气缸后固定座.SLDASM	136.11K
61	PJG.3-1连接板1.SLDPRT	128.23K
62	PJG.3-2连接板2.SLDPRT	62.15K
63	PJG.3前连接座.SLDASM	83.72K
64	PJG.4-1下连接板.SLDPRT	128.02K
65	PJG.4-2下连接管.SLDPRT	147.12K
66	PJG.4-3管封板.SLDPRT	91.50K
67	PJG.4下连接座.SLDASM	117.31K
68	PJG.5-1连接架板1.SLDPRT	122.80K
69	PJG.5-2连接架板2.SLDPRT	134.58K
70	PJG.5齿条连接架1.SLDASM	134.68K
71	PJG.6-1固定角板.SLDPRT	136.44K
72	PJG.6-2固定筋板.SLDPRT	72.65K
73	PJG.6固定角件.SLDASM	105.87K
74	PJG.7-1夹取底板.SLDPRT	79.07K
75	PJG.7-2夹取侧板.SLDPRT	79.71K
76	PJG.7-3夹取筋板1.SLDPRT	66.94K
77	PJG.7-4夹取筋板2.SLDPRT	67.32K
78	PJG.7-5夹取隔板.SLDPRT	60.33K
79	PJG.7夹取固定件.SLDASM	121.14K
80	PJG.8-1挡轮固定座.SLDPRT	163.21K
81	PJG.8-2挡轮轴.SLDPRT	145.05K
82	PJG.8挡轮组件.SLDASM	263.96K
83	PJG.9-1连接架板3.SLDPRT	145.54K
84	PJG.9-2连接架板4.SLDPRT	146.48K
85	PJG.9齿条连接架2.SLDASM	154.75K
86	PJG平行夹持机构.SLDASM	3.11M
87	PSL系列调速阀PSL1003A.sldprt	165.75K
88	SC-63-M16x1.5-Nut.sldprt	41.78K
89	SC-63Screw.sldprt	28.05K
90	SC-63x200-S-CA0_r.sldprt	33.88K
91	SC63X200_c.sldprt	51.86K
92	SC系列标准气缸SC63x200SCA.SLDASM	214.75K
93	T型分离型尺寸固定型加厚型导向轴支座[GSQTEB20].SLDPRT	141.33K
94	T型分离型高度H选择╱指定型加厚分离型导向轴支座[GSVTB20-50].SLDPRT	107.14K
95	Y接头F-M16X150Y.SLDPRT	111.05K
96	毛毡密封D40.SLDPRT	99.48K
97	轴滑动型直线轴承固定座组件[LBGW20-25].SLDPRT	146.30K
98	轻载型两端突出型聚氨酯包裹型轴承滚轮RUDW45.SLDPRT	165.25K

此图纸下载需要30金币

立即下载

发布者

TWS

创作: 1

粉丝: 0

加入时间：2025-09-02

私信

关注

模型信息

图纸ID：3281965

图纸格式：sldprt,sldasm

文件大小：15.9M

所需金币：30

上传时间：2026-06-01 10:56:19

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2018

图纸简介

PJG夹持机构由驱动元件、平行四边形连杆组件及夹爪组成。动力由驱动源（气缸/电缸，图中未示）输出，通过连杆机构传递至左右对称布置的夹爪。当驱动元件伸出时，平行四边形机构带动两夹爪同步向内收拢，实现夹紧动作；缩回时夹爪同步张开，释放物料。由于采用平行四边形结构，夹爪在开合全行程中始终保持平行姿态，夹持面始终垂直于物料轴线，从而保证受力均匀、定位准确。平行夹持的特性使其特别适用于易碎、易变形容器的搬运。
