定长冲切机（ID:339407）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

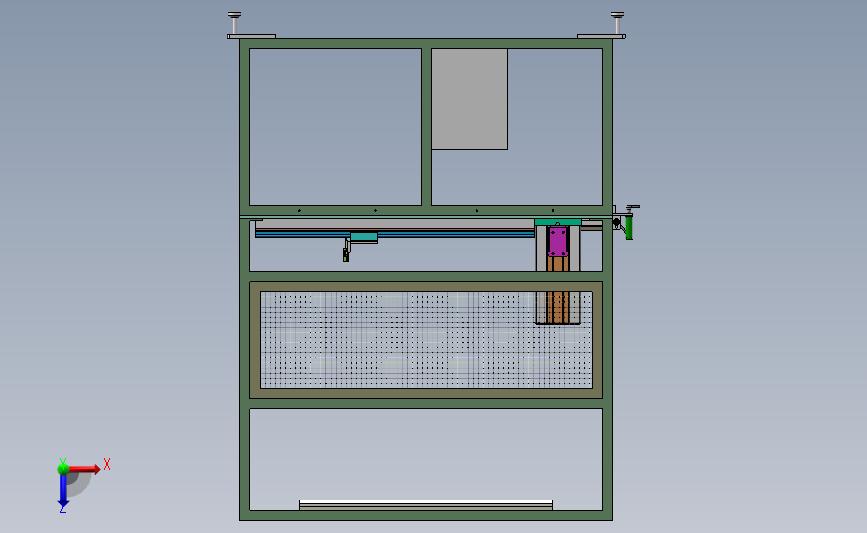

1.png)

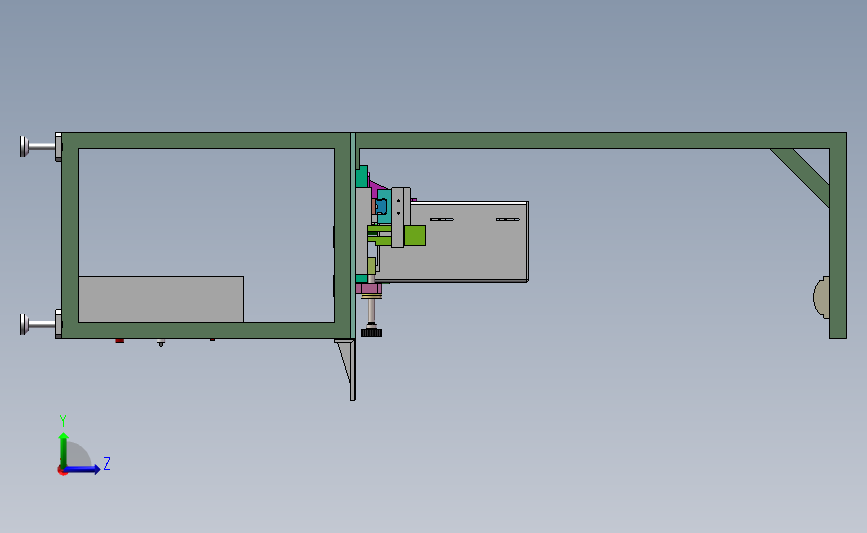

2.png)

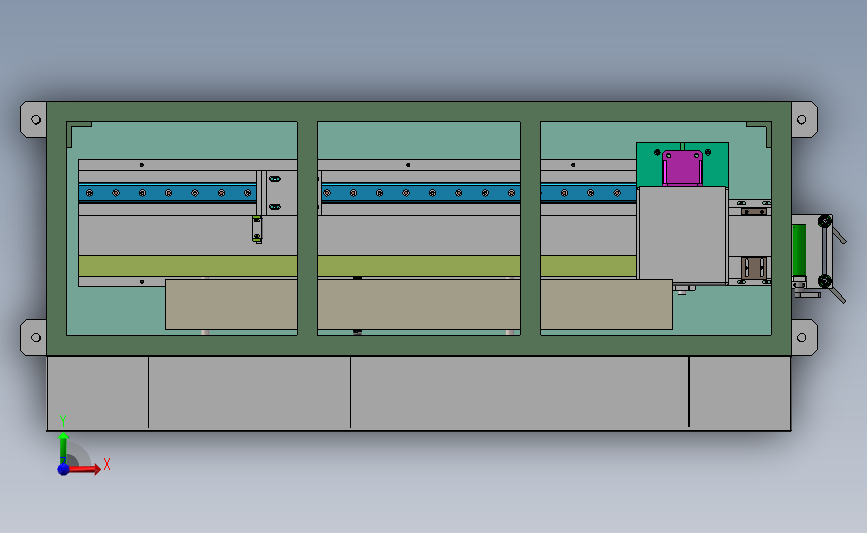

3.png)

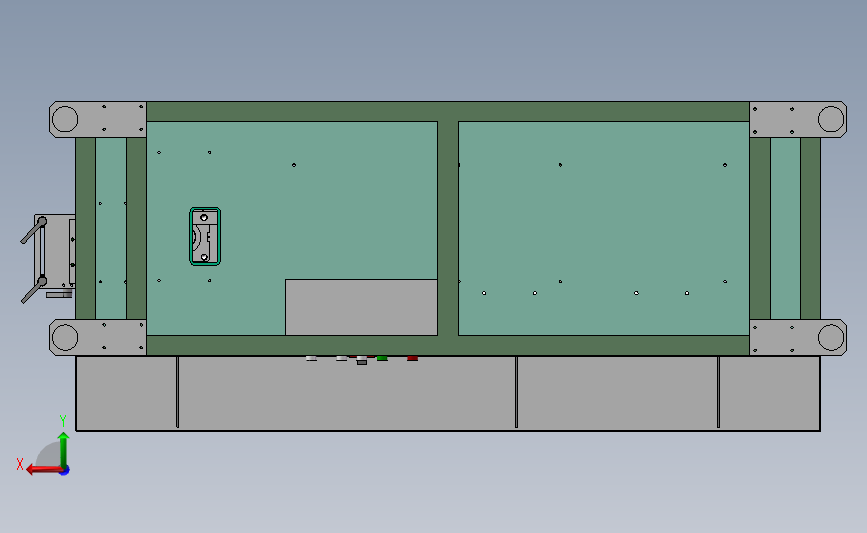

4.png)

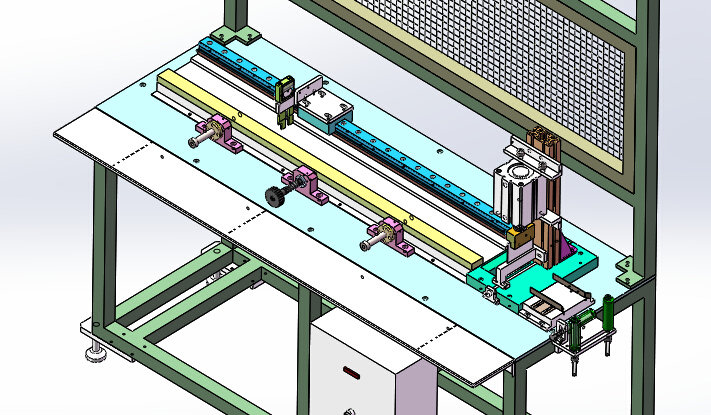

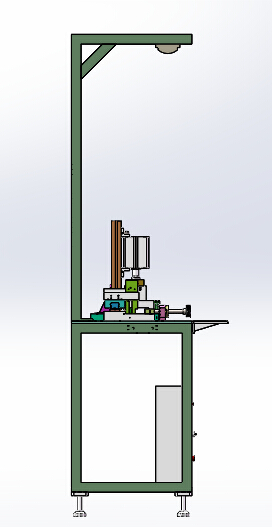

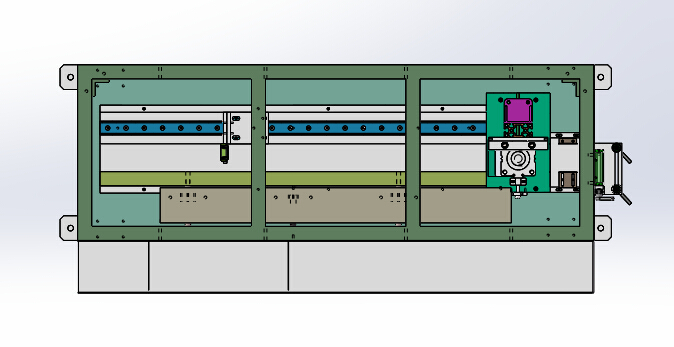

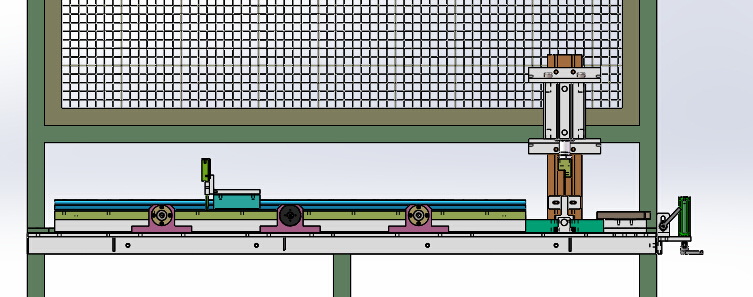

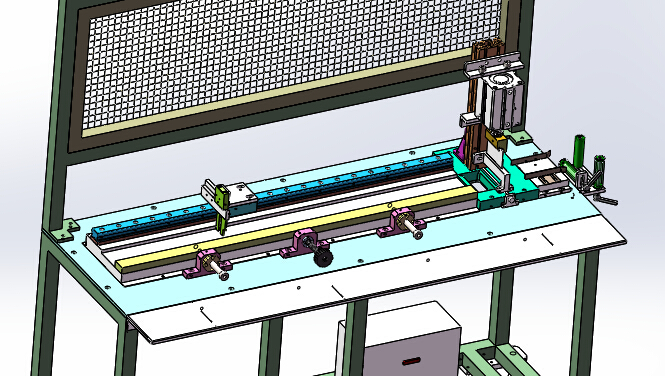

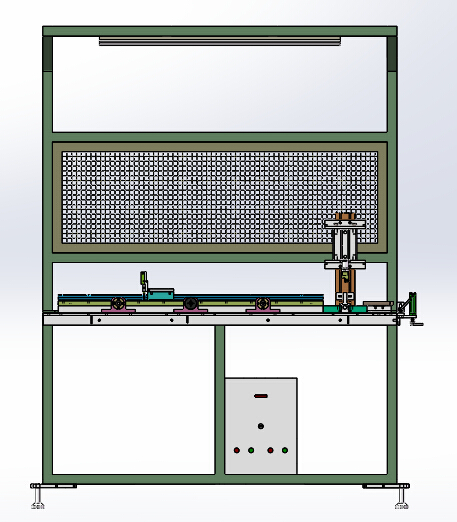

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16637660865567.rar | 17.03M |
| 2 | d.CSDA80-80-S-B气缸活塞杆.1-XG1.SLDPRT | 114.81K |
| 3 | d.C上台架-XG1.SLDPRT | 155.06K |
| 4 | d.C下台架-XG1.SLDPRT | 171.93K |
| 5 | d.C刀架-XG1.SLDPRT | 120.87K |
| 6 | d.C台架板-XG1.SLDPRT | 218.34K |
| 7 | d.C定长固定架1-XG1.SLDPRT | 65.93K |
| 8 | d.C定长固定架2 - 副本-XG1.SLDPRT | 122.80K |
| 9 | d.C护刀架-XG1.SLDPRT | 165.38K |
| 10 | d.C护栏格网.1-XG1.SLDPRT | 2.15M |
| 11 | d.C日光灯.1-XG1.SLDPRT | 80.55K |
| 12 | d.C机架脚杯-XG1.SLDPRT | 70.75K |
| 13 | d.C机架脚板1-XG1.SLDPRT | 96.81K |
| 14 | d.C横垫架-XG1.SLDPRT | 113.36K |
| 15 | d.C气缸支架-XG1.SLDPRT | 101.55K |
| 16 | d4080方铝型材(4N)(4N4)-XG1.SLDPRT | 183.18K |
| 17 | dao-XG1.SLDPRT | 86.79K |
| 18 | dM8内牙锁紧手柄-XG1.SLDPRT | 106.55K |
| 19 | dSMC CQ2 80-80-S气缸.1-XG1.SLDPRT | 252.16K |
| 20 | d刀垫-XG1.SLDPRT | 44.15K |
| 21 | d固定裁刀器-XG1.SLDPRT | 123.23K |
| 22 | d垫刀口-XG1.SLDPRT | 91.43K |
| 23 | d垫片-XG1.SLDPRT | 210.23K |
| 24 | d气缸固定架-XG1.SLDPRT | 736.57K |
| 25 | d气缸罩-XG1.SLDPRT | 175.28K |
| 26 | d滚筒-XG1.SLDPRT | 90.63K |
| 27 | d滚筒2-XG1.SLDPRT | 98.01K |
| 28 | d滚筒安装板-XG1.SLDPRT | 90.24K |
| 29 | d滚筒轴2-XG1.sldprt | 138.87K |
| 30 | d素材定位板3-XG1.SLDPRT | 96.41K |
| 31 | d素材定位板4-XG1.SLDPRT | 122.00K |
| 32 | d零件1-XG1.SLDPRT | 124.14K |
| 33 | d零件2-XG1.SLDPRT | 109.91K |
| 34 | d零件4-XG1.SLDPRT | 138.69K |
| 35 | d零件54-XG1.SLDPRT | 100.85K |
| 36 | Thumbs.db | 22.00K |
| 37 | ~$GB_MC_SCREW_TYPE10 10X120-C.sldprt | 14B |
| 38 | 丝杆.SLDPRT | 756.62K |
| 39 | 丝杆固定板.SLDPRT | 98.97K |
| 40 | 丝杆螺母套.SLDPRT | 131.32K |
| 41 | 主要冲切结构图.jpg | 352.51K |
| 42 | 侧视图.jpg | 64.68K |
| 43 | 俯视图.jpg | 114.92K |
| 44 | 冲切刀结构.jpg | 262.66K |
| 45 | 冲切机外观图.jpg | 45.59K |
| 46 | 冲切机结构图.jpg | 216.89K |
| 47 | 冲切机结构图2.jpg | 315.96K |
| 48 | 单射光电感应器-XG1.SLDPRT | 333.93K |
| 49 | 定位板装配体1-XG1.SLDASM | 132.80K |
| 50 | 定长冲切机.SLDASM | 3.69M |
| 51 | 感应器安装板-XG1.SLDPRT | 103.96K |
| 52 | 打孔机组价.jpg | 100.53K |
| 53 | 放料板-XG1.SLDPRT | 199.87K |
| 54 | 正视图.jpg | 174.20K |
| 55 | 气缸限位套-XG1.SLDPRT | 93.36K |
| 56 | 滑块固定片.SLDPRT | 112.24K |
| 57 | 滑块固定片2.SLDPRT | 79.29K |
| 58 | 电箱3-3A30-HMA7M-HM.SLDPRT | 93.63K |
| 59 | 直线轴承16.SLDPRT | 112.62K |
| 60 | 直线轴承垫圈.SLDPRT | 89.59K |
| 61 | 自制调节手轮.SLDPRT | 245.90K |
| 62 | 调节丝杆支撑A.SLDPRT | 167.55K |
| 63 | 调节丝杆支撑B.SLDPRT | 169.31K |
| 64 | 调节机构.jpg | 188.41K |
| 65 | 调节结构.jpg | 78.16K |
| 66 | 配重块缓冲.jpg | 29.38K |
| 67 | 防掉落机构.jpg | 27.03K |
| 68 | 限位套-XG1.SLDPRT | 67.09K |
| 69 | 零件3-XG1.SLDPRT | 87.67K |
| 70 | 非标外导轨.SLDPRT | 139.57K |
| 71 | 非标外导轨垫条.SLDPRT | 84.86K |
| 72 | 非标外导轨滑块.SLDPRT | 98.57K |
| 73 | 工程图1.dwg | 112.64K |
| 74 | 工程图2.dwg | 1.90M |
| 75 | 工程图3.dwg | 1.91M |
此图纸下载需要150金币
立即下载
发布者
淡笑看过尘世
创作: 2434
粉丝: 35
加入时间：2022-03-31
模型信息
图纸ID：339407
图纸格式：sldprt,sldasm
文件大小：17.44M
所需金币：150
上传时间：2022-09-21 21:14:54
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
定长裁断机
冲切机
冲切工装
图纸简介

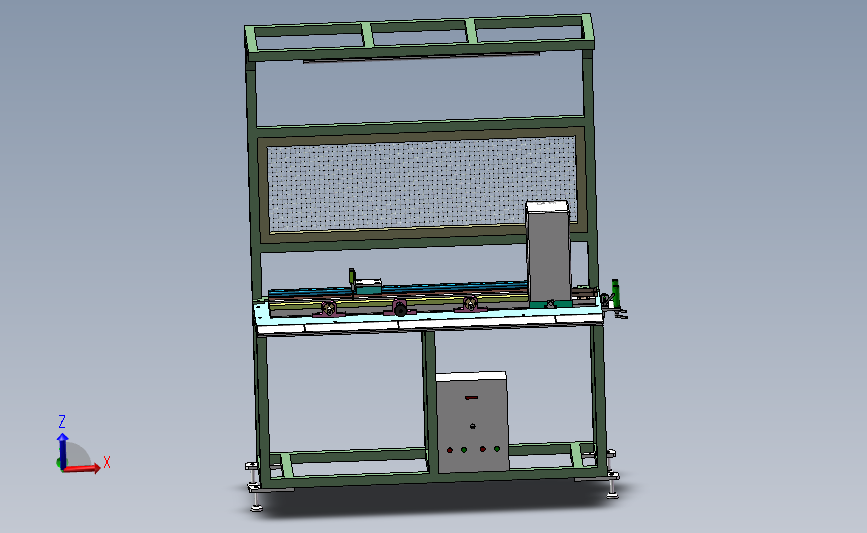

这是一套原创设计的半自动定长裁断机的3D模型，产品的裁断长度可以在1米以下自由调整，可以适应多种产品，文件里有工程图，图纸具有一定的参考价值，有很多结构是可以借鉴的。工装原理比较简单：产品经过入料滚筒导向，定好长度后，放入产品感应到位后，双手启动后即可裁断产品。图纸很详细，格式是solidworks2018，欢迎大家来下载。
