汽车密封条合边工装（ID:339513）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

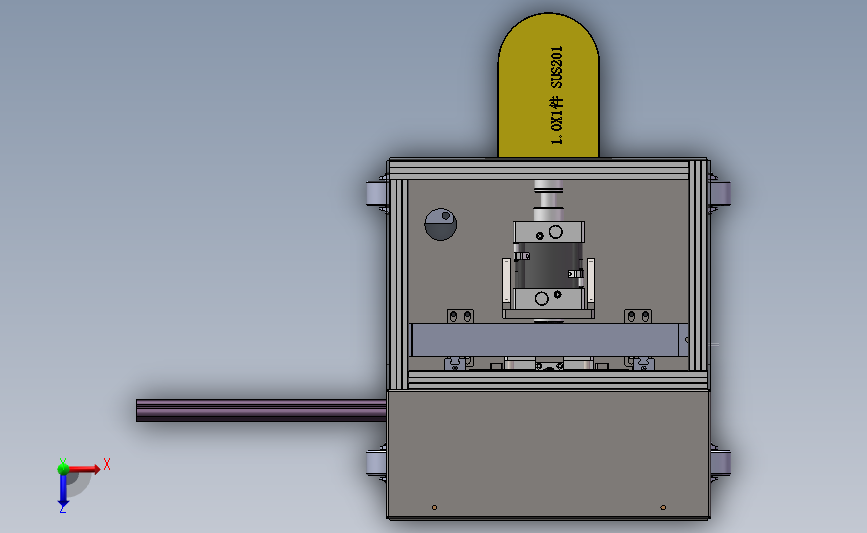

1.png)

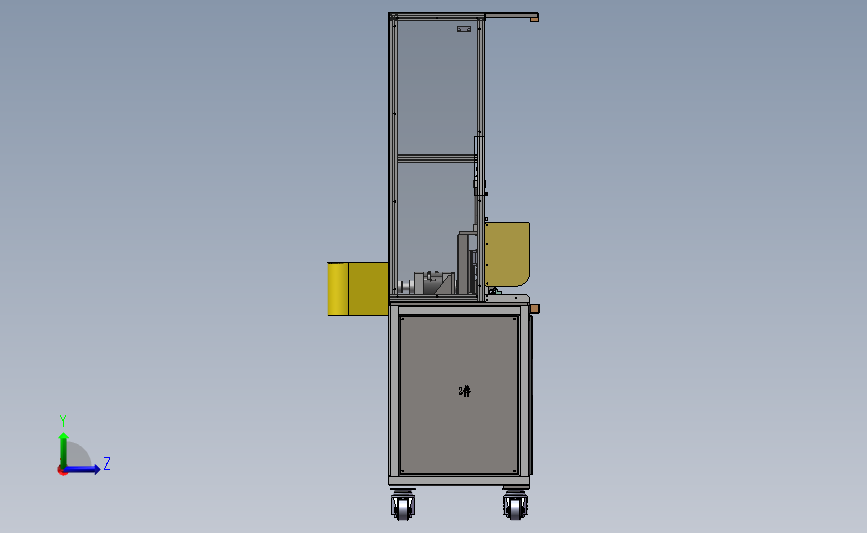

2.png)

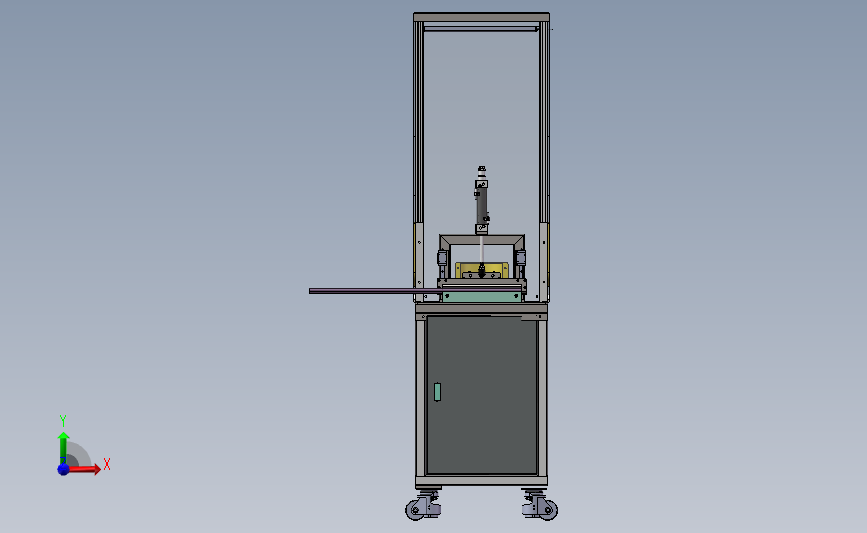

3.png)

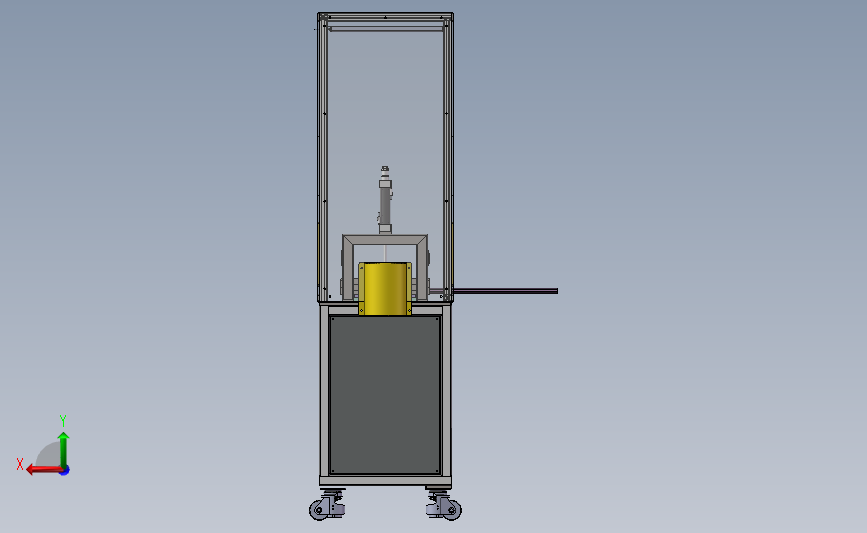

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1663769394954.rar | 20.08M |
| 2 | 30型材0901-.SLDPRT | 164.80K |
| 3 | ADJUSTINGWHEEL_BaseModel20200801164413.sldprt | 170.17K |
| 4 | BaseModel20200801164413.SLDASM | 249.72K |
| 5 | BaseModel20200826161219.SLDPRT | 172.06K |
| 6 | BLOCK_轴承组件_SXR24-160_轴承组件.SLDPRT | 243.66K |
| 7 | BODY_BaseModel20200801164413.sldprt | 199.33K |
| 8 | F-M10X125F.SLDPRT | 147.94K |
| 9 | gongjian2.sldprt | 128.46K |
| 10 | NEZI_轴承组件_SXR24-160_轴承组件.SLDPRT | 99.06K |
| 11 | PLATE_轴承组件_SXR24-160_轴承组件.SLDPRT | 84.71K |
| 12 | RAIL_轴承组件_SXR24-160_轴承组件.SLDPRT | 151.21K |
| 13 | SCJ100x25-10S_0010_CS1-A-2_.SLDASM | 268.77K |
| 14 | SCJ32x100-10S_0010_CS1-A-2_.SLDASM | 270.82K |
| 15 | STAGE_BaseModel20200801164413.sldprt | 79.73K |
| 16 | STOPPER_BaseModel20200801164413.sldprt | 105.28K |
| 17 | TMS_轴承组件_SXR24-160_轴承组件.SLDASM | 65.20K |
| 18 | WHEEL_BaseModel20200801164413.sldprt | 112.98K |
| 19 | _CS1-A(SC100).sldprt | 59.68K |
| 20 | _CS1-A(SC32).sldprt | 50.22K |
| 21 | _CS1-A(SC32)_1.sldprt | 49.50K |
| 22 | _CS1-G().sldprt | 28.43K |
| 23 | _CS1-G()_1.sldprt | 29.14K |
| 24 | _SC-100-M20x1.510 - A_Nut.sldprt | 38.24K |
| 25 | _SC-32-M10x1.25 - Nut.sldprt | 27.97K |
| 26 | _SC-32-M10x1.2510 - A_Nut.sldprt | 30.65K |
| 27 | _SC-32x100-S (0) _c.sldprt | 43.29K |
| 28 | _SC-32x100-S(0)_r.sldprt | 25.38K |
| 29 | _SCJ-100-M20x1.5 - Nut.sldprt | 36.37K |
| 30 | _SCJ-100x25-10-S (10) _c.sldprt | 52.05K |
| 31 | _SCJ-100x25-10-S(10)_r.sldprt | 36.07K |
| 32 | _SCJ-32-M10x1.25 - Nut.sldprt | 27.67K |
| 33 | _SCJ-32x100-10-S (10) _c.sldprt | 45.04K |
| 34 | _SCJ-32x100-10-S(10)_r.sldprt | 50.61K |
| 35 | _TC-L-25x5050_b.sldprt | 87.82K |
| 36 | _TC-LJ-50x5050_b.sldprt | 115.13K |
| 37 | _TCL-25x50-0_50fp.sldprt | 31.03K |
| 38 | _TCL-TCM - 50X10_Screw.sldprt | 38.51K |
| 39 | _TCLJ-50x50-10_50fp.sldprt | 32.90K |
| 40 | 三角板0902-.SLDPRT | 100.79K |
| 41 | 上压模具0812-.SLDPRT | 164.08K |
| 42 | 上安全光栅安装件.SLDPRT | 314.87K |
| 43 | 下活动模0831-.SLDPRT | 141.26K |

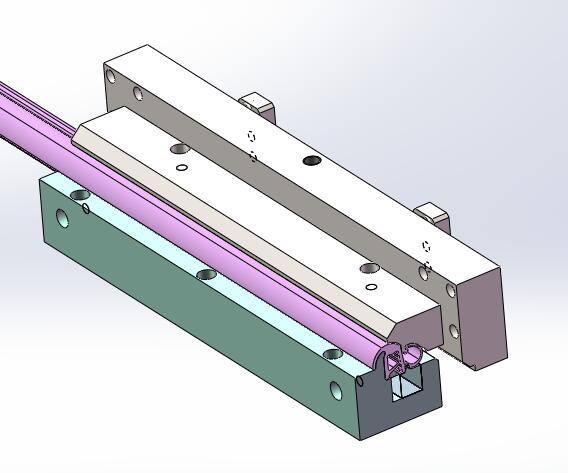

| 44 | 主管安装板0812-.SLDPRT | 113.62K |
| 45 | 侧板0828-.SLDPRT | 188.54K |

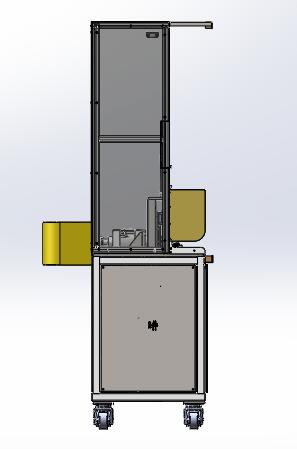

| 46 | 侧视图.jpg | 8.91K |

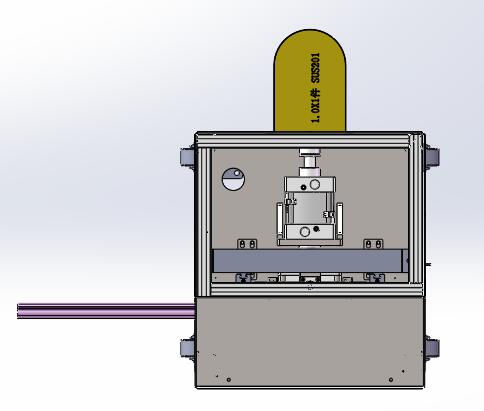

| 47 | 俯视图.jpg | 14.01K |
| 48 | 压3X45电箱.SLDPRT | 123.34K |
| 49 | 压件0831-.SLDPRT | 107.37K |
| 50 | 台板0812-.SLDPRT | 227.06K |
| 51 | 台架子.SLDPRT | 415.00K |
| 52 | 合边工装0812-.SLDASM | 2.10M |
| 53 | 合边工装结构.jpg | 59.57K |
| 54 | 合边工装门板.SLDPRT | 140.82K |
| 55 | 合边工装门板三.SLDPRT | 257.59K |
| 56 | 合边工装门板二.SLDPRT | 554.67K |
| 57 | 合边模具.jpg | 27.42K |
| 58 | 合边结构图.jpg | 44.52K |
| 59 | 后PC板0904-.SLDPRT | 160.33K |
| 60 | 固定块.SLDPRT | 83.40K |
| 61 | 垫块.SLDPRT | 75.12K |
| 62 | 垫片0901-.SLDPRT | 81.98K |
| 63 | 塑料轴0901-.SLDPRT | 124.95K |
| 64 | 安全光栅0828-.SLDPRT | 65.54K |
| 65 | 安装二.SLDPRT | 141.09K |
| 66 | 安装件一0902-.SLDPRT | 155.47K |
| 67 | 导柱0901-.SLDPRT | 123.14K |
| 68 | 导轴0901-.SLDPRT | 136.22K |

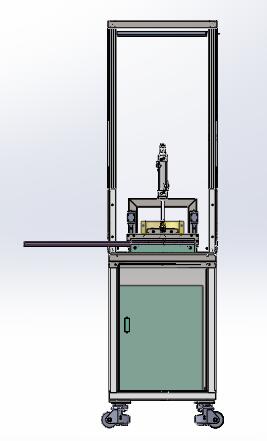

| 69 | 小滚筒0829-.SLDASM | 124.91K |
| 70 | 小轴0829-.SLDPRT | 119.88K |
| 71 | 小龙门架0812-.SLDPRT | 126.02K |
| 72 | 小龙门架体0829-.SLDASM | 123.24K |
| 73 | 弹簧0813-.SLDPRT | 497.23K |
| 74 | 弹簧二0813-.SLDPRT | 459.43K |
| 75 | 弹簧块0813-.SLDPRT | 101.39K |
| 76 | 挡板-2.SLDPRT | 79.82K |
| 77 | 挡板架子.SLDPRT | 84.33K |
| 78 | 推块0829-.SLDPRT | 122.37K |
| 79 | 推板.SLDPRT | 110.57K |
| 80 | 斜度件0812-.SLDPRT | 132.06K |
| 81 | 模套组合0812-.SLDASM | 756.49K |
| 82 | 正视图.jpg | 9.69K |
| 83 | 气缸安装体0902-.SLDASM | 105.36K |
| 84 | 气缸安装板0812.SLDPRT | 105.64K |
| 85 | 气缸罩.SLDPRT | 395.42K |
| 86 | 气路安装板0904-.SLDPRT | 143.96K |
| 87 | 活动模0812-.SLDPRT | 180.85K |
| 88 | 滚轴0829-.SLDPRT | 125.77K |
| 89 | 焊接板0812-.SLDPRT | 88.33K |
| 90 | 脚轮安装板3寸.SLDPRT | 93.64K |
| 91 | 设备外观结构图.jpg | 20.90K |
| 92 | 轴0901-.SLDPRT | 146.64K |
| 93 | 轴承组件_SXR24-160_轴承组件.SLDASM | 136.18K |
| 94 | 透明护罩.SLDPRT | 84.41K |
| 95 | 钣金0829-.SLDPRT | 179.86K |
| 96 | 钣金0902-.SLDPRT | 261.04K |
| 97 | 铝型材架0901-.SLDPRT | 934.12K |
| 98 | 镜向活动模0812-.SLDPRT | 55.43K |
| 99 | 零件5.SLDPRT | 210.64K |
| 100 | 三角板0902-.SLDDRW | 101.78K |
| 101 | 上压模具0812-.SLDDRW | 135.68K |
| 102 | 上安全光栅安装件.SLDDRW | 99.42K |
| 103 | 下活动模0831-.SLDDRW | 127.16K |
| 104 | 主管安装板0812-.SLDDRW | 83.75K |
| 105 | 侧板0828-.SLDDRW | 88.08K |
| 106 | 台板0812-.SLDDRW | 144.14K |
| 107 | 台架子.SLDDRW | 102.21K |
| 108 | 合边工装0812-.SLDDRW | 2.22M |
| 109 | 合边工装门板三.SLDDRW | 86.08K |
| 110 | 合边工装门板二.SLDDRW | 96.28K |
| 111 | 后PC板0904-.SLDDRW | 84.40K |
| 112 | 垫块.SLDDRW | 73.52K |
| 113 | 垫片0901-.SLDDRW | 85.07K |
| 114 | 塑料轴0901-.SLDDRW | 90.17K |
| 115 | 安装件一0902-.SLDDRW | 122.65K |
| 116 | 导柱0901-.SLDDRW | 85.20K |
| 117 | 导轴0901-.SLDDRW | 90.68K |
| 118 | 小龙门架体0829-.SLDDRW | 147.51K |
| 119 | 弹簧块0813-.SLDDRW | 103.32K |
| 120 | 推块0829-.SLDDRW | 77.58K |
| 121 | 推板.SLDDRW | 85.73K |
| 122 | 模套组合0812-.SLDDRW | 153.46K |
| 123 | 气缸安装板0812.SLDDRW | 85.71K |
| 124 | 活动模0812-.SLDDRW | 151.42K |
| 125 | 脚轮安装板3寸.SLDDRW | 81.02K |
| 126 | 轴0901-.SLDDRW | 98.97K |
| 127 | 透明护罩.SLDDRW | 77.54K |
| 128 | 钣金0902-.SLDDRW | 111.49K |
| 129 | 铝型材架0901-.SLDDRW | 160.52K |
| 130 | 零件5.SLDDRW | 159.41K |
此图纸下载需要150金币
立即下载
发布者
淡笑看过尘世
创作: 2433
粉丝: 35
加入时间：2022-03-31
模型信息
图纸ID：339513
图纸格式：sldprt,sldasm
文件大小：20.56M
所需金币：150
上传时间：2022-09-21 22:09:59
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
合边工装
合边机
压紧合边
图纸简介

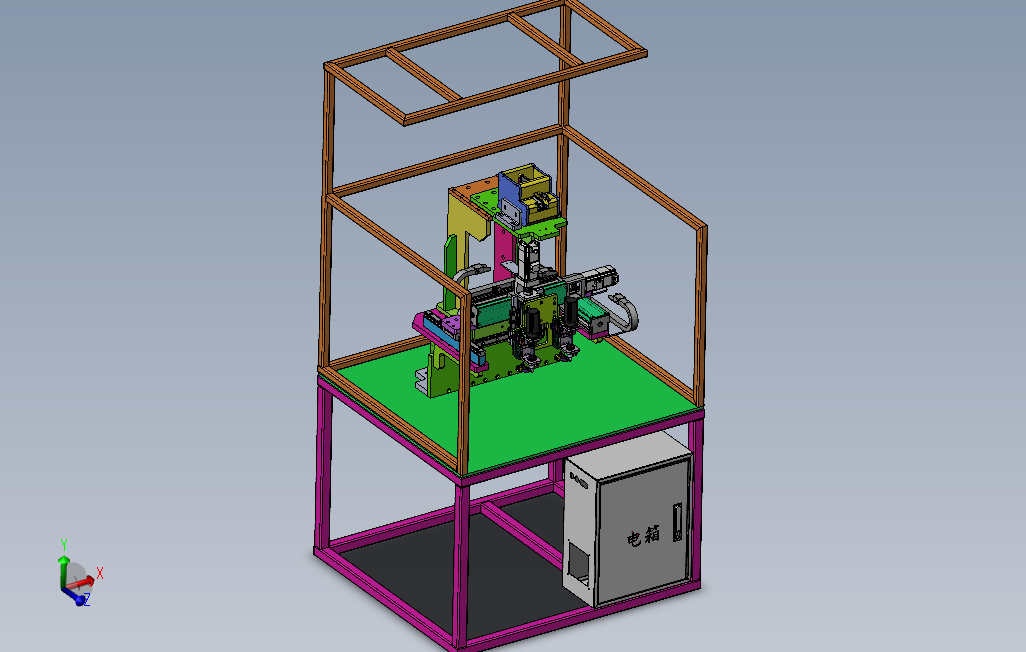

这是一套原创设计的合边工装3D模型，产品需要进行合边处理，里面有工程图，图纸已经用于实际生产，图纸具有很多的经典结构，有很多结构是可以借鉴的。工作原理比较简单：上下模板气缸推动合边模具板实现合边效果。图纸很详细，格式是solidworks2018，欢迎大家来下载。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
