汽车密封条自动割边机（ID:339861）

机械设备 / 非标机械 / 汽车密封条自动割边机

©原创

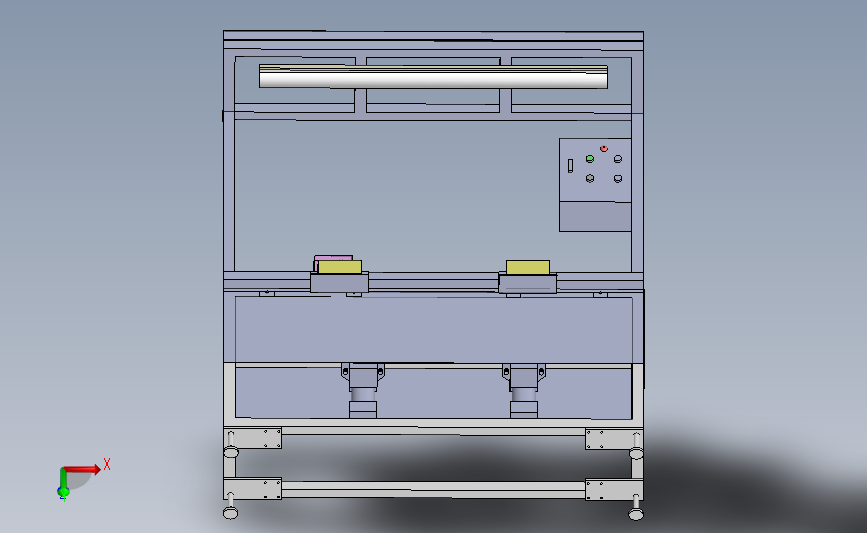

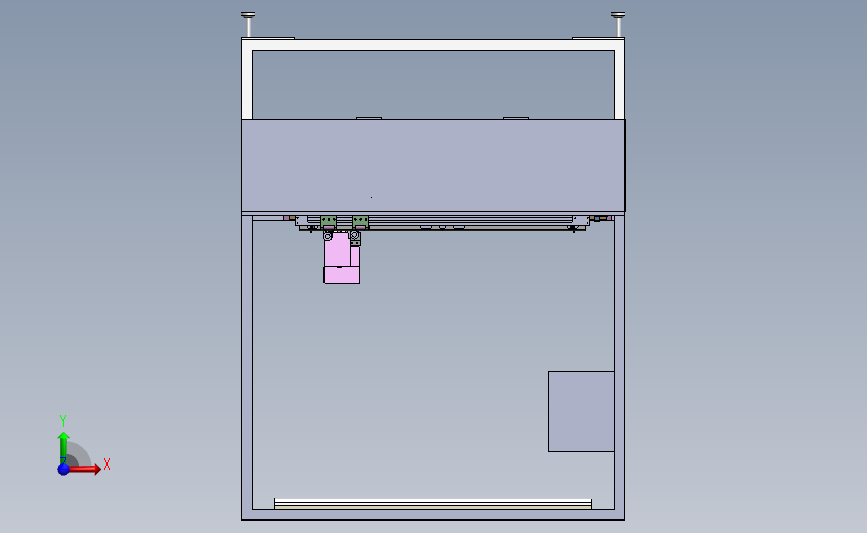

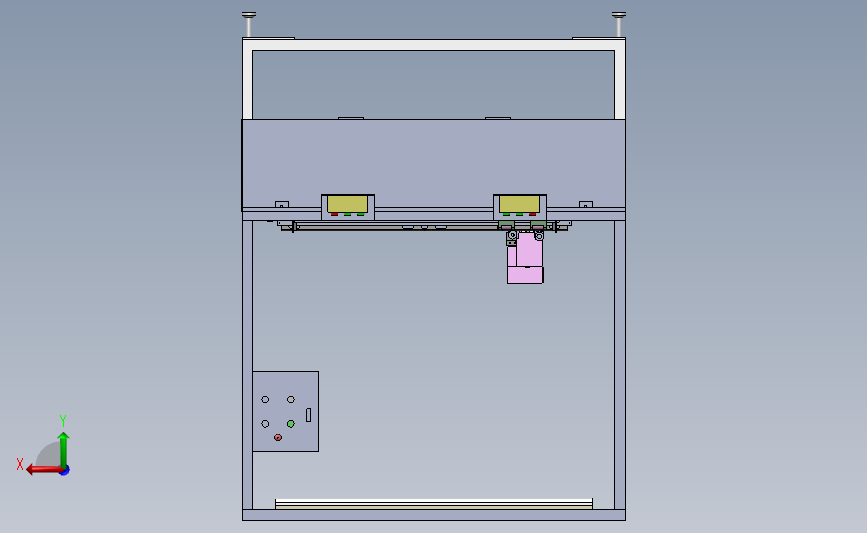

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16638938006180.zip	35.84M
2	6003 2Z深沟球轴承.SLDPRT	835.80K
3	6003轴承座12.SLDPRT	103.17K
4	6201轴承12.SLDPRT	76.36K
5	80X25气缸12.SLDPRT	92.79K
6	80x25气缸与素材顶出连接板12.SLDPRT	103.19K
7	B-05NU接近开关.212.SLDPRT	131.79K
8	BGXS20BN导轨12.SLDPRT	111.40K
9	BGXS20BN滑块12.SLDPRT	86.96K
10	E3Z-T61-D光电感应开关12.SLDPRT	76.40K
11	M10螺丝12.SLDPRT	179.18K
12	M10螺母12.SLDPRT	116.44K
13	M12-70螺杆12.SLDPRT	97.33K
14	M6螺杆12.SLDPRT	128.55K
15	SDA50-20气缸1.22.SLDPRT	235.75K
16	SDA50-20气缸活塞1.12.SLDPRT	104.69K
17	SN04-N接近开关.312.SLDPRT	119.74K
18	上光栅座12.SLDPRT	47.76K
19	上板12.SLDPRT	378.08K
20	下压块右12.SLDPRT	93.54K
21	下机架12.SLDPRT	104.99K
22	中间板12.SLDPRT	55.88K

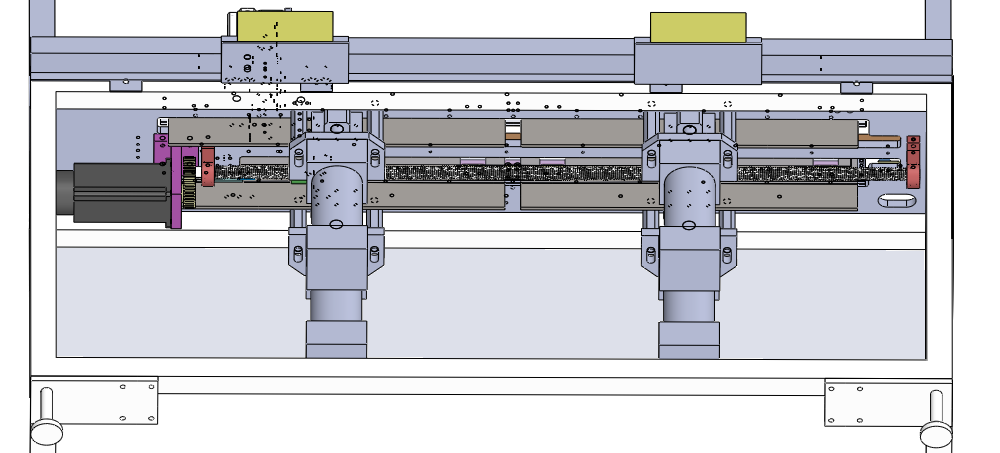

23	传动结构.jpg	127.27K
24	伺服电机80ST-M02430(12).SLDPRT	217.63K
25	伺服电机座板12.SLDPRT	114.79K

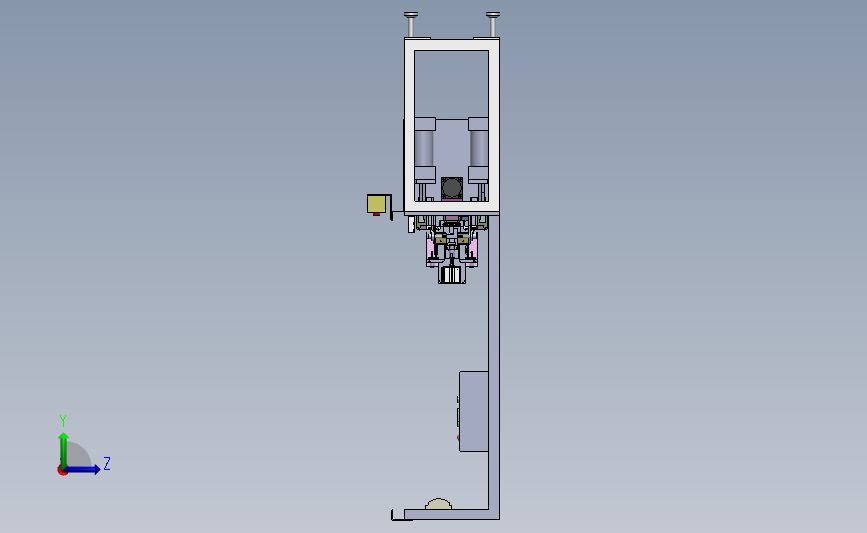

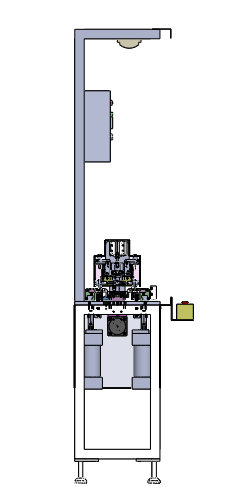

26	侧视图.jpg	13.66K

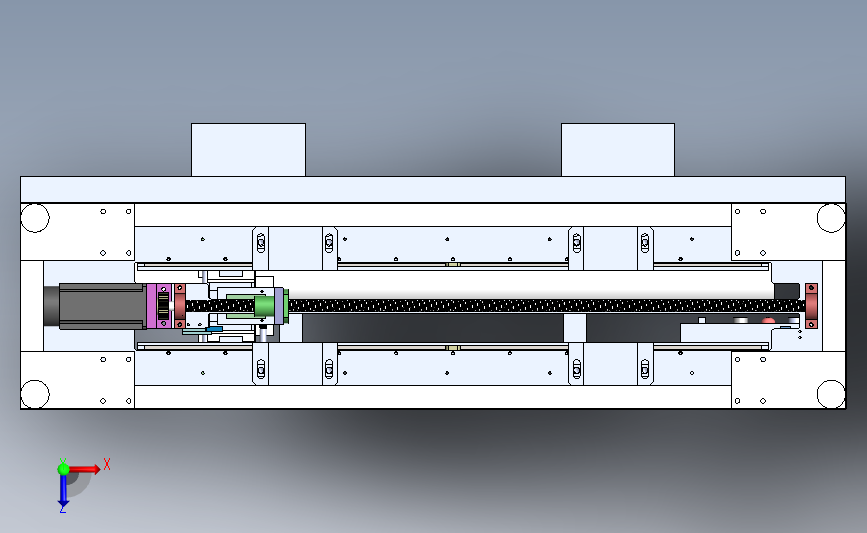

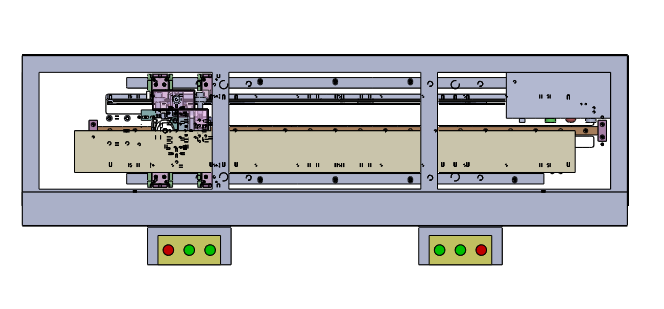

27	俯视图.jpg	26.36K

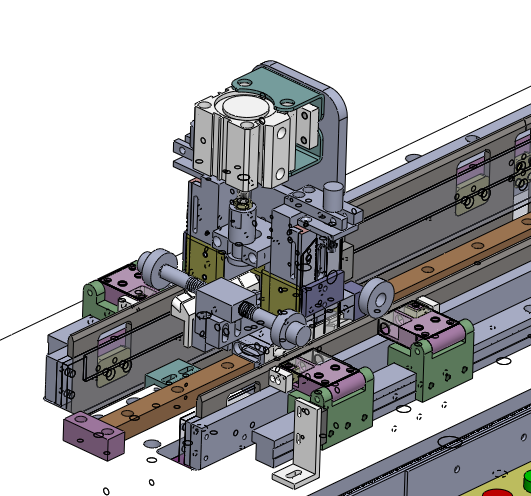

28	冲切结构1.jpg	161.96K

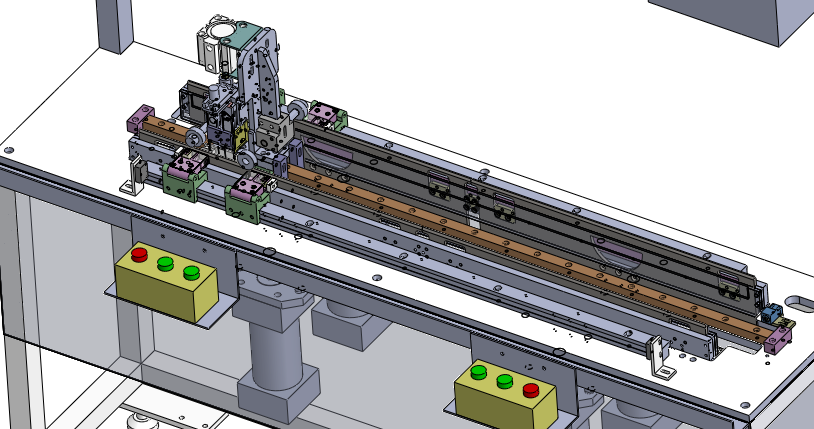

29	冲切结构2.jpg	195.09K
30	刀导向轨12.SLDPRT	203.57K
31	刀座22.SLDPRT	123.15K
32	刀座固定座12.SLDPRT	102.07K
33	刀座固定座（右）12.SLDPRT	101.24K

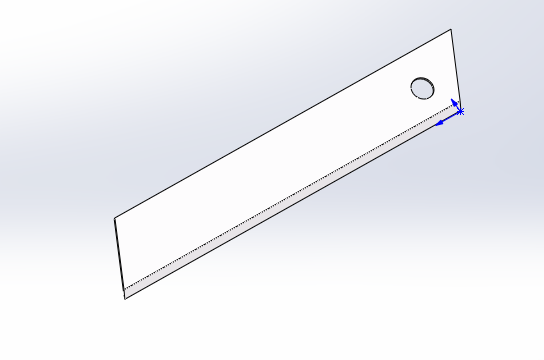

34	刀片.jpg	33.65K
35	刀片1.12.SLDPRT	61.41K
36	刀片2.12.SLDPRT	52.77K
37	刀片3.12.SLDPRT	157.00K
38	刀片4.12.SLDPRT	185.00K
39	刀片压板12.SLDPRT	67.95K

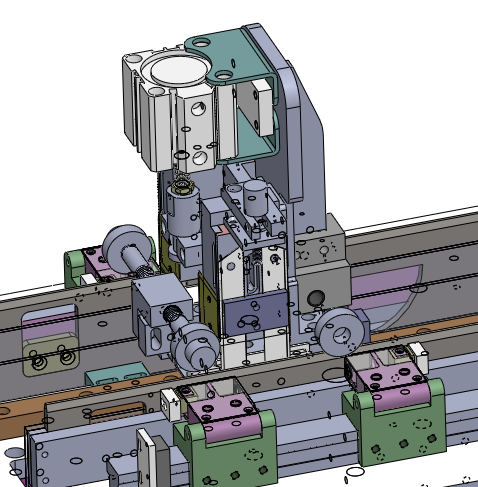

40	刀片安装结构.jpg	145.62K
41	吊杆2.12.SLDPRT	83.86K
42	围栏1.12.SLDPRT	182.00K
43	围栏1.22.SLDPRT	183.00K
44	外观图.jpg	62.71K
45	大对接块右12.SLDPRT	175.50K
46	大对接块左12.SLDPRT	175.90K
47	安全光栅座12.SLDPRT	95.56K
48	导轨与气缸连接板12.SLDPRT	104.94K
49	导轨固定板1.12.SLDPRT	163.56K
50	导轨定位块12.SLDPRT	83.02K
51	封板1.12.SLDPRT	46.02K
52	封板2.12.SLDPRT	40.16K
53	小对接块右12.SLDPRT	171.60K
54	小导轨(LWLF18)12.SLDPRT	85.72K
55	小导轨滑块(LWLF18)12.SLDPRT	87.48K
56	小控制电箱12.SLDPRT	72.72K
57	底气缸固定座12.SLDPRT	82.59K
58	感应开关安装座.112.SLDPRT	81.39K
59	感应开关安装座.212.SLDPRT	80.47K
60	感应开关座导轨12.SLDPRT	115.84K
61	手柄座板12.SLDPRT	222.63K
62	托板12.SLDPRT	174.50K
63	护架12.SLDPRT	94.25K
64	护栏网框架12.SLDPRT	2.76M
65	护罩.SLDPRT	250.44K
66	护罩12.SLDPRT	169.00K
67	护罩22.SLDPRT	172.50K
68	按钮盒12.SLDPRT	59.13K
69	接近开关.112.SLDPRT	255.50K
70	接近开关12.SLDPRT	297.00K
71	接近开关安装座.112.SLDPRT	100.35K
72	接近开关安装座12.SLDPRT	107.18K
73	控制盒安装座12.SLDPRT	108.50K
74	控制盒座12.SLDPRT	56.92K
75	日光灯12.SLDPRT	75.80K
76	机架脚杯12.SLDPRT	66.53K
77	机架脚板12.SLDPRT	65.39K

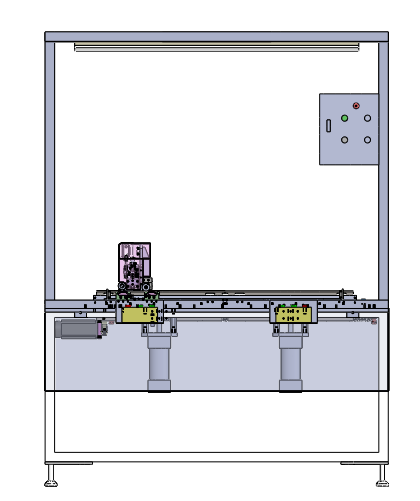

78	正视图.jpg	18.61K
79	气缸安装架12.SLDPRT	107.88K
80	气缸拉杆12.SLDPRT	72.18K
81	气缸拉板12.SLDPRT	80.63K
82	气缸杆12.SLDPRT	79.95K
83	气缸调节安装板12.SLDPRT	77.08K
84	滑块底板12.SLDPRT	151.28K
85	滚珠丝杆20(12).SLDPRT	7.33M
86	滚珠丝杆滑块20(12).SLDPRT	92.97K

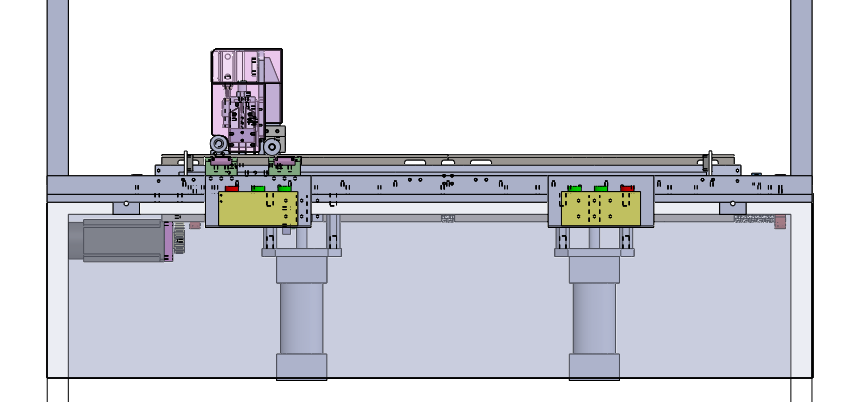

87	结构图1.jpg	33.02K
88	自动割边机.SLDASM	10.08M
89	装配体2.2.SLDASM	231.68K
90	调节块12.SLDPRT	104.38K
91	调节块右12.SLDPRT	121.73K
92	轮子座固定块12.SLDPRT	96.40K
93	轮子座固定块22.SLDPRT	130.75K
94	轮子架座12.SLDPRT	79.29K
95	零件1.SLDPRT	830.50K
96	顶出刀12.SLDPRT	127.37K
97	顶出刀22.SLDPRT	123.42K
98	顶出刀固定板12.SLDPRT	120.79K
99	顶出刀导向块12.SLDPRT	77.79K
100	顶出刀导向块22.SLDPRT	75.51K
101	齿轮12.SLDPRT	277.83K
102	齿轮22.SLDPRT	293.43K
103	Lip裁切机定位块装配体-右12.SLDASM	144.83K
104	Lip裁切机定位块装配体-左12.SLDASM	146.39K
105	定位开关顶块12.SLDPRT	80.21K
106	微动开关座 - 右12.SLDPRT	150.35K
107	微动开关座-左12.SLDPRT	132.44K
108	滑块座12.SLDPRT	129.13K
109	盖子 -212.SLDPRT	114.66K
110	盖子12.SLDPRT	98.77K
111	顶块12.SLDPRT	76.98K
112	定位开关顶块.SLDDRW	289.50K
113	盖子 -2.SLDDRW	776.50K
114	零件1 - 2.SLDDRW	504.00K
115	零件2.SLDDRW	430.00K
116	顶块.SLDDRW	289.00K
117	222.SLDDRW	587.50K
118	6003轴承座12.SLDDRW	432.50K
119	80x25气缸与素材顶出连接板12.SLDDRW	325.50K
120	M10螺丝12.SLDDRW	337.00K
121	M6螺杆12.SLDDRW	312.00K
122	上板12.SLDDRW	829.50K
123	下压块右12.SLDDRW	290.50K
124	下机架12.SLDDRW	276.00K

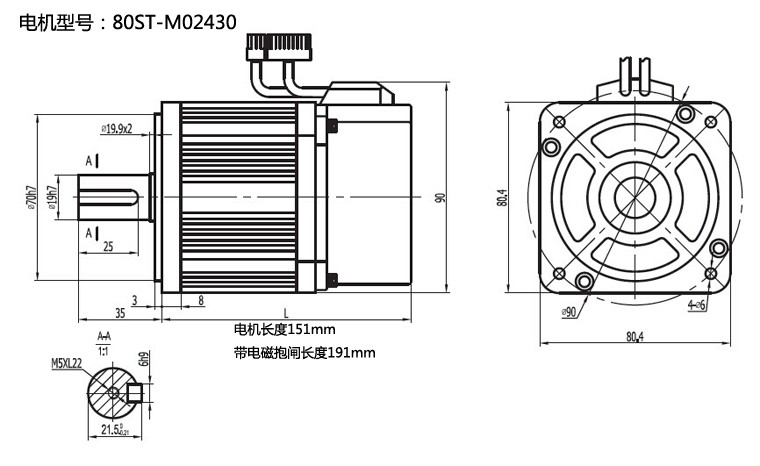

125	亿丰750W伺服电机图纸.jpg	64.32K
126	伺服电机座板12.SLDDRW	407.50K
127	刀导向轨12.SLDDRW	439.00K
128	刀座22.SLDDRW	381.50K
129	刀座固定座（右）12.SLDDRW	400.50K
130	刀片压板12.SLDDRW	281.00K
131	吊杆2.12.SLDDRW	264.50K
132	大对接块右12.SLDDRW	622.50K
133	安全光栅座12.SLDDRW	709.00K
134	导轨与气缸连接板12.SLDDRW	325.50K
135	导轨固定板1.12.SLDDRW	372.00K
136	导轨定位块12.SLDDRW	288.00K
137	封板1.12.SLDDRW	287.50K
138	小对接块右12.DWG	58.66K
139	小对接块右12.SLDDRW	522.00K
140	底气缸固定座12.SLDDRW	342.00K
141	感应开关安装座.112.SLDDRW	380.00K
142	感应开关座导轨12.SLDDRW	320.00K
143	手柄座板12.SLDDRW	585.50K
144	护架12.SLDDRW	305.00K
145	护栏网框架12.SLDDRW	957.00K
146	接近开关安装座.112.SLDDRW	409.00K
147	气缸拉杆12.SLDDRW	311.00K
148	气缸拉板12.SLDDRW	307.00K
149	气缸调节安装板12.SLDDRW	280.50K
150	滑块底板12.SLDDRW	461.00K
151	滚珠丝杆20(12).SLDDRW	570.50K
152	罩.DWG	73.63K
153	自动裁边机12-1.DWG	250.25K
154	调节块12.SLDDRW	337.00K
155	轮子座固定块12.SLDDRW	308.50K
156	轮子座固定块22.SLDDRW	428.50K
157	轮子架座12.SLDDRW	308.50K
158	顶出刀12.SLDDRW	381.00K
159	顶出刀固定板12.SLDDRW	342.50K
160	顶出刀导向块12.SLDDRW	430.50K
161	齿轮12.SLDDRW	395.50K
162	Lip裁切机标准件采购表.xls	17.00K

此图纸下载需要300金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：36.7M

所需金币：300

上传时间：2022-09-23 08:43:25

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

唇边切割

割边机

切边设备

裁切机

图纸简介

这是一款原创设计的自动割边机，这款设备切割效率高，直线切割，图纸很详细，机构清晰，有工程图，图纸已经用于实际生产中，制造成本低，方便操作。工作原理：把产品固定定位夹具板上固定好，割边结构是采用美工刀片，气缸推动两边的美工刀往下切断后，在伺服电机、滚珠丝杆传动刀片来回一周即可实现割边效果。图纸格式为solidworks2018，欢迎大家来下载。
