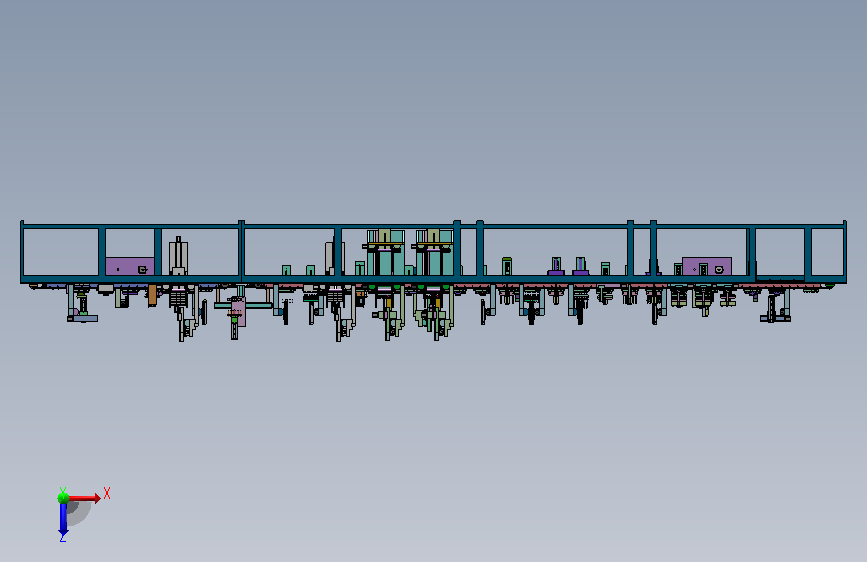

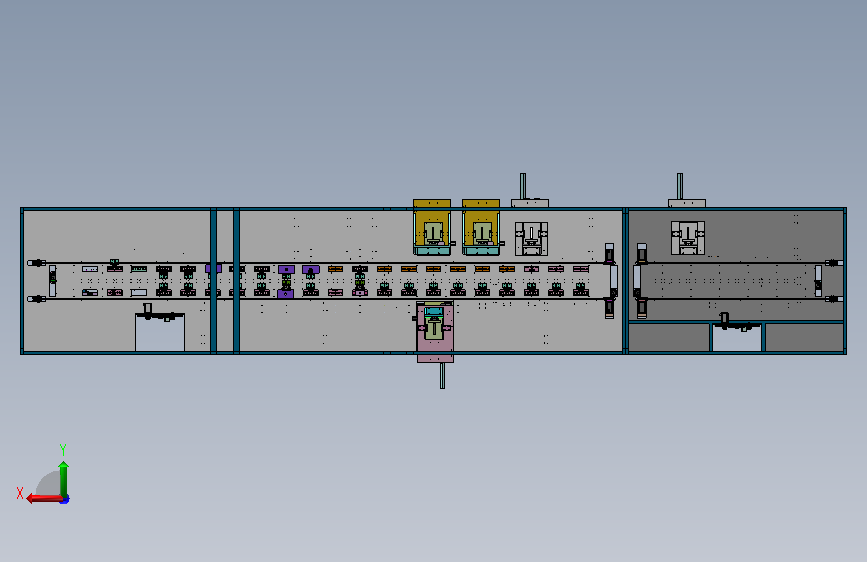

纽扣电池组装焊接检测生产线方案=1406208=290

（ID:3418279）

改图/画图

生活办公 / 生活用品 / 纽扣电池组装焊接检测生产线方案=1406208=290

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	0000-纽扣电池生产线方案.SLDASM	7.34M
2	1100封板.SLDPRT	66.83K
3	1132.5封板.SLDPRT	66.92K
4	1140封板.SLDPRT	66.98K
5	12弹簧.SLDPRT	550.95K
6	15密封圈.SLDPRT	84.43K
7	1680封板.SLDPRT	66.73K
8	180-25托盘滚筒.SLDPRT	105.56K
9	200X轴.SLDPRT	67.86K
10	200Y轴.SLDPRT	78.61K
11	230模组.SLDPRT	68.08K
12	250垂直模组.SLDPRT	79.11K
13	250运动模组.SLDPRT	67.39K
14	300CCD检测运动模组.SLDPRT	67.66K
15	300打码模组.SLDPRT	66.79K
16	350Z轴转移入壳.SLDPRT	72.50K
17	387.5封板.SLDPRT	62.66K
18	400抓取模组.SLDPRT	67.11K
19	400运动模组.SLDPRT	66.48K
20	42雷赛步进电机.SLDPRT	847.88K
21	550双模组.SLDPRT	76.59K
22	550垂直模组.SLDPRT	57.27K
23	550模组安装板.SLDPRT	98.41K
24	57雷赛步进电机.SLDPRT	904.25K
25	600X轴转移入壳.SLDPRT	66.25K
26	6200轴承.SLDPRT	135.38K
27	6200轴承2.SLDPRT	135.38K
28	6201轴承.SLDPRT	129.31K
29	6201轴承1.SLDPRT	129.31K
30	6201轴承11.SLDPRT	137.05K
31	626轴承.SLDPRT	145.69K
32	750模组安装板.SLDPRT	91.92K
33	750运动模组.SLDPRT	65.30K
34	780封板.SLDPRT	64.61K
35	86雷赛步进电机.SLDPRT	1.13M
36	CCD焊接不良检测支架.SLDPRT	95.16K
37	CCD焊接不良检测装配.SLDASM	476.29K
38	HFZ16_CL___.SLDASM	132.97K
39	HGH15CA导轨180.SLDPRT	108.89K
40	HGH15CA导轨300-1.SLDPRT	107.27K
41	HGH15CA导轨320-1.SLDPRT	118.64K
42	HGH15CA导轨320.SLDPRT	118.64K
43	HGH15CA导轨4050.SLDPRT	541.55K
44	HGH15CA导轨600.SLDPRT	216.39K
45	HGH15CA滑块.SLDPRT	151.42K
46	HLF20X10S_0_.SLDASM	486.40K
47	HLF20X10S_0_.stp	754.98K
48	HLF20X40S_0_.SLDASM	504.39K
49	HLF20X40S_0_.stp	754.56K
50	HLQ12X50S_0___.SLDASM	228.23K
51	HLQ20X150S_0___.SLDASM	206.47K
52	HLS12X10S_0___.SLDASM	179.80K
53	HRQ20__.SLDASM	491.70K
54	HRQ20__.stp	672.73K
55	OCV探针.SLDPRT	134.19K
56	OCV检测探头支架.SLDPRT	121.49K
57	OCV检测探针绝缘套.SLDPRT	110.07K
58	OCV检测装配.SLDASM	457.07K
59	TCL25x20S_0__.SLDASM	200.34K
60	TCLJ25x30-10S_0__.SLDASM	244.98K
61	Z轴连接电机板.SLDPRT	86.65K
62	_HFZ16CL_body.sldprt	61.98K
63	_HFZ16CL_fl.sldprt	27.39K
64	_HFZ16CL_fr.sldprt	27.28K
65	_HLQ12X50-S-0-rod.sldprt	79.92K
66	_HLQ12X50-S-body.sldprt	62.95K
67	_HLQ20X150-S-0-rod.sldprt	85.05K
68	_HLQ20X150-S-body.sldprt	58.27K
69	_HLS12X10-S-body.sldprt	50.59K
70	_HLS12X10-S0-rod.sldprt	72.75K
71	_TC-L-25x2020_b.sldprt	86.76K
72	_TC-LJ-25x3030_b.sldprt	114.81K
73	_TCL-25x20-0_20fp.sldprt	31.52K
74	_TCL-TCM-25X10_Screw.sldprt	37.54K
75	_TCLJ-25x30-10_30fp.sldprt	32.81K
76	三次整形头.SLDPRT	118.70K
77	上料吸盘1.SLDPRT	128.24K
78	上料吸盘2.SLDPRT	108.65K
79	上顶密封轴.SLDPRT	64.85K
80	下托盘限位板.SLDPRT	91.71K
81	下料下底板.SLDPRT	145.24K
82	下料缓存板.SLDPRT	117.77K
83	下料装配.SLDASM	1.15M
84	不良品抓取支架.SLDPRT	104.85K
85	不良抓取吸盘.SLDPRT	91.35K
86	不良抓取吸盘支架.SLDPRT	89.67K
87	二次推倒支架.SLDPRT	115.93K
88	二次整形支架.SLDPRT	116.49K
89	二次整形模具.SLDPRT	145.70K
90	二次整形装配.SLDASM	556.14K
91	光纤检测支架.SLDPRT	185.61K
92	入壳段治具.SLDPRT	248.69K
93	入壳段治具底板.SLDPRT	159.78K
94	入壳段治具底轴.SLDPRT	90.63K
95	初整形支架.SLDPRT	137.28K
96	初整形装配.SLDASM	149.28K
97	初整形轮.SLDPRT	129.92K
98	前段下压不良剔除装配.SLDASM	709.67K
99	前段定位块.SLDPRT	89.23K
100	前段定位支架.SLDPRT	120.52K
101	前段导轨增高板.SLDPRT	171.65K
102	前段导轨转移板.SLDPRT	164.60K
103	前段平台装配.SLDASM	1.51M
104	前段平移电机支架.SLDPRT	124.42K
105	前段总装配.SLDASM	4.58M
106	前段机架.SLDPRT	184.33K
107	前段治具定位装配.SLDASM	256.14K
108	前段电芯下压装配.SLDASM	886.75K
109	前段转移板齿条.SLDPRT	284.62K
110	前段转移板齿轮.SLDPRT	204.92K
111	前段链条.SLDPRT	142.41K
112	前段链条支撑架.SLDPRT	116.05K
113	前段链条支撑轴.SLDPRT	102.16K
114	前段链轮.SLDPRT	216.25K
115	前段链轮电机支架.SLDPRT	131.76K
116	前段链轮调节支架.SLDPRT	95.36K
117	前段链轮调节轴.SLDPRT	98.69K
118	前端大板.SLDPRT	618.97K
119	单去料Y轴.SLDPRT	95.26K
120	单取吸盘支架.SLDPRT	99.38K
121	压头限位螺丝.SLDPRT	77.46K
122	反向二次整形装配.SLDASM	573.59K
123	反向极耳整形支架2.SLDPRT	119.67K
124	反向极耳整形模具.SLDPRT	119.94K
125	右侧下托盘限位板.SLDPRT	104.58K
126	右侧托盘限位板.SLDPRT	105.47K
127	后段导轨增高板.SLDPRT	361.92K
128	后段导轨转移板.SLDPRT	164.60K
129	后段平台装配.SLDASM	2.22M
130	后段平移电机支架.SLDPRT	124.42K
131	后段总装配.SLDASM	6.46M
132	后段机架.SLDPRT	321.87K
133	后段机架封板装配.SLDASM	125.39K
134	后段转移板齿条.SLDPRT	284.62K
135	后段转移板齿轮.SLDPRT	204.92K
136	后段链条.SLDPRT	216.41K
137	后段链条支撑架.SLDPRT	202.50K
138	后段链条支撑轴.SLDPRT	102.16K
139	后段链轮.SLDPRT	216.25K
140	后段链轮电机支架.SLDPRT	131.76K
141	后段链轮调节支架.SLDPRT	95.36K
142	后段链轮调节轴.SLDPRT	98.69K
143	后端大板.SLDPRT	1.67M
144	吸盘顶螺丝.SLDPRT	100.96K
145	垂直模组滑动块.SLDPRT	87.58K
146	大板背面支架.SLDPRT	110.70K
147	左侧下托盘限位板.SLDPRT	104.68K
148	左侧托盘限位板.SLDPRT	104.86K
149	打码头.SLDPRT	93.22K
150	打码定位支架1.SLDPRT	147.75K
151	托盘升降板.SLDPRT	104.45K
152	托盘升降模组支架.SLDPRT	89.55K
153	托盘抓取支架.SLDPRT	137.01K
154	托盘滚筒支架.SLDPRT	124.97K
155	抽真空支架1.SLDPRT	92.08K
156	抽真空支架2.SLDPRT	95.04K
157	抽真空装配.SLDASM	429.44K
158	推倒支架2.SLDPRT	118.79K
159	新托盘升降模组支架.SLDPRT	111.06K
160	新电池壳入电芯不良剔除装配.SLDASM	781.35K
161	旋转加强器.SLDPRT	154.86K
162	旋转电机连接板.SLDPRT	120.39K
163	极耳推倒模具.SLDPRT	116.41K
164	校正板1.SLDPRT	145.89K
165	校正板2.SLDPRT	158.60K
166	校正气缸支架.SLDPRT	105.30K
167	正极焊接头.SLDPRT	90.62K
168	正极焊接激光头.SLDPRT	213.14K
169	正极焊接激光头支架.SLDPRT	101.08K
170	正极耳三次整形装配.SLDASM	235.73K
171	正极耳推倒装配.SLDASM	409.53K
172	正极耳推倒轴.SLDPRT	90.70K
173	正极耳焊接气缸支架.SLDPRT	88.09K
174	正极耳焊接装配.SLDASM	656.44K
175	正极耳焊接装配2.SLDASM	254.45K
176	正极耳贴胶纸对顶装配.SLDASM	247.44K
177	正极胶纸.SLDPRT	66.40K
178	正极胶纸吸盘支架.SLDPRT	90.60K
179	正极贴胶Z轴模组.SLDPRT	85.74K
180	正极贴胶纸旋转支架.SLDPRT	141.32K
181	正极贴胶纸装配.SLDASM	2.21M
182	气密性不良剔除装配.SLDASM	472.87K
183	气密检测罩.SLDPRT	184.60K
184	气密检测装配.SLDASM	458.05K
185	气管接头.SLDPRT	93.91K
186	注液嘴.SLDPRT	110.95K
187	注液支架.SLDPRT	110.87K
188	注液管.SLDPRT	118.75K
189	注液罩.SLDPRT	137.06K
190	注液装配.SLDASM	446.87K
191	清洗头.SLDPRT	130.44K
192	清洗接水盆.SLDPRT	114.96K
193	清洗背面支架.SLDPRT	111.94K
194	满焊激光头.SLDPRT	181.87K
195	满焊激光头支架.SLDPRT	115.46K
196	激光280模组.SLDPRT	66.83K
197	激光焊接支架1.SLDPRT	100.19K
198	激光运动连接板.SLDPRT	80.89K
199	焊接头.SLDPRT	101.70K
200	焊接头支架.SLDPRT	108.78K
201	电池入壳不良剔除装配.SLDASM	476.11K
202	电池吹干装配.SLDASM	296.40K
203	电池壳.SLDPRT	112.51K
204	电池壳上料打码装配.SLDASM	1.86M
205	电池壳入电芯不良剔除装配.SLDASM	559.78K
206	电池壳吸盘.SLDPRT	88.56K
207	电池壳校正板2.SLDPRT	151.36K
208	电池壳校正气缸支架.SLDPRT	93.70K
209	电池清洗护罩.SLDPRT	172.78K
210	电池清洗接水装配.SLDASM	79.62K
211	电池清洗装配.SLDASM	430.04K
212	电池满焊支架1.SLDPRT	92.21K
213	电池满焊模具.SLDPRT	142.65K
214	电池满焊模具装配.SLDASM	713.16K
215	电池满焊激光装配.SLDASM	348.89K
216	电池盖.SLDPRT	79.98K
217	电池盖上料打码装配.SLDASM	2.17M
218	电池盖上料旋转气缸支架.SLDPRT	92.93K
219	电池盖吸盘.SLDPRT	87.91K
220	电池盖旋转支架2.SLDPRT	137.89K
221	电池预焊模具装配.SLDASM	265.30K
222	电池预焊激光装配.SLDASM	715.96K
223	电芯.SLDPRT	89.39K
224	电芯2.SLDPRT	92.55K
225	电芯3.SLDPRT	128.97K
226	电芯4.SLDPRT	97.23K
227	电芯上料底板.SLDPRT	233.46K
228	电芯上料模组机架.SLDPRT	172.21K
229	电芯上料装配.SLDASM	1.72M
230	电芯下压头.SLDPRT	106.88K
231	电芯下压支架.SLDPRT	99.61K
232	电芯下压支架2.SLDPRT	119.09K
233	电芯入壳不良抓取吸盘支架.SLDPRT	108.19K
234	电芯入壳段治具装配-一次理极耳.SLDASM	188.05K
235	电芯入壳段治具装配-二次理极耳.SLDASM	168.36K
236	电芯入壳段治具装配-入电池壳.SLDASM	160.83K
237	电芯入壳段治具装配-入电池盖.SLDASM	191.24K
238	电芯入壳段治具装配-入电芯.SLDASM	167.09K
239	电芯入壳段治具装配-入电芯不良剔除.SLDASM	168.04K
240	电芯入壳段治具装配-正极推倒.SLDASM	194.51K
241	电芯入壳段治具装配-电池盖满焊.SLDASM	195.47K
242	电芯入壳段治具装配-空载.SLDASM	152.40K
243	电芯入壳段治具装配-贴胶纸.SLDASM	196.07K
244	电芯入壳气缸连接板.SLDPRT	87.16K
245	电芯吸盘.SLDPRT	91.35K
246	电芯托盘.SLDPRT	371.60K
247	电芯托盘1.SLDPRT	371.60K
248	电芯段治具.SLDPRT	201.26K
249	电芯段治具底板.SLDPRT	134.41K
250	电芯段治具装配-入电芯.SLDASM	168.19K
251	电芯段治具装配-入胶纸.SLDASM	169.15K
252	电芯段治具装配-压电芯.SLDASM	166.46K
253	电芯段治具装配-压电芯不良剔除.SLDASM	166.26K
254	电芯段治具装配-整极耳.SLDASM	164.87K
255	电芯段治具装配-极耳推倒.SLDASM	171.70K
256	电芯段治具装配-空载.SLDASM	159.60K
257	电芯治具底轴.SLDPRT	93.68K
258	相机.SLDPRT	86.81K
259	真空罩.SLDPRT	174.33K
260	真空罩连接板.SLDPRT	114.73K
261	称重升降板.SLDPRT	104.92K
262	称重感应器底板.SLDPRT	82.40K
263	称重装配.SLDASM	435.12K
264	称重运动模组.SLDPRT	66.66K
265	称重运动模组支架.SLDPRT	89.87K
266	背板上顶密封装配.SLDASM	264.87K
267	背板上顶装配.SLDASM	263.50K
268	背板上顶轴支架.SLDPRT	129.95K
269	背板上顶针.SLDPRT	91.76K
270	背板气缸支架.SLDPRT	103.47K
271	胶纸.SLDPRT	68.85K
272	胶纸下压脱模板.SLDPRT	98.77K
273	胶纸分离压块.SLDPRT	74.87K
274	胶纸压板.SLDPRT	63.65K
275	胶纸吸盘支架.SLDPRT	93.42K
276	胶纸托板.SLDPRT	120.40K
277	胶纸竖板.SLDPRT	96.15K
278	负极推倒装配.SLDASM	659.98K
279	负极耳焊接装配.SLDASM	1.14M
280	负极胶纸吸盘.SLDPRT	109.47K
281	负极胶纸导向轴.SLDPRT	106.18K
282	负极胶纸导轮.SLDPRT	100.66K
283	负极胶纸放卷盘1.SLDPRT	80.01K
284	负极胶纸放卷盘盖.SLDPRT	67.14K
285	负极胶纸放卷轴.SLDPRT	109.51K
286	负极胶纸放卷锁盖柄.SLDPRT	175.17K
287	负极胶纸送料水平模组.SLDPRT	66.54K
288	负极贴胶纸装配.SLDASM	846.24K
289	贴胶纸主板连接板.SLDPRT	105.51K
290	贴胶纸模组支撑板.SLDPRT	88.04K
291	贴胶纸装配.SLDASM	1.99M
292	转移入壳装配.SLDASM	755.42K
293	转移入壳运动模组支架.SLDPRT	97.97K
294	转移定位轴.SLDPRT	76.17K
295	转移板.SLDPRT	155.82K
296	转移校位板.SLDPRT	128.12K
297	重力传感器.SLDPRT	86.71K
298	镜头.SLDPRT	212.72K

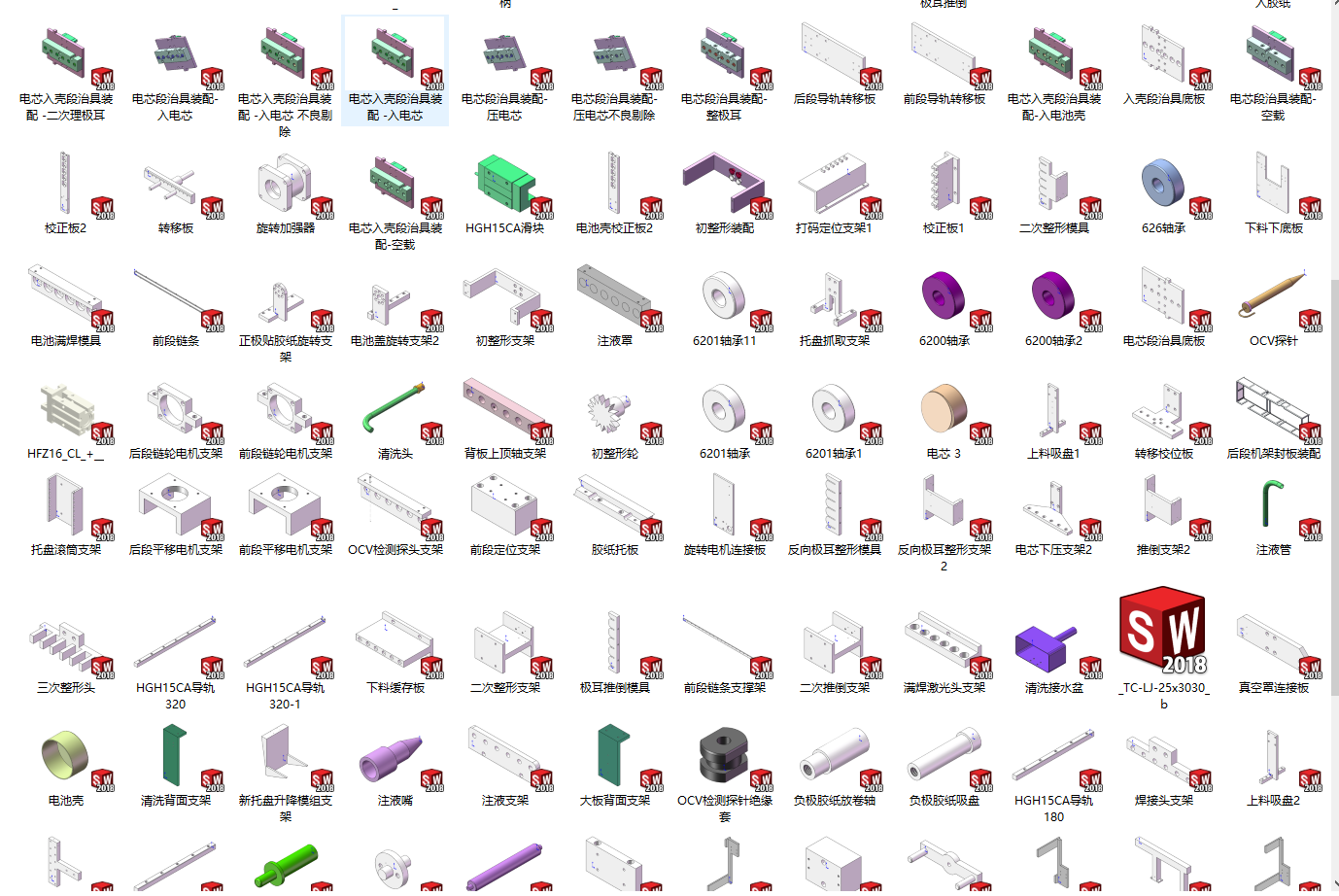

299	预焊模具.SLDPRT	170.12K

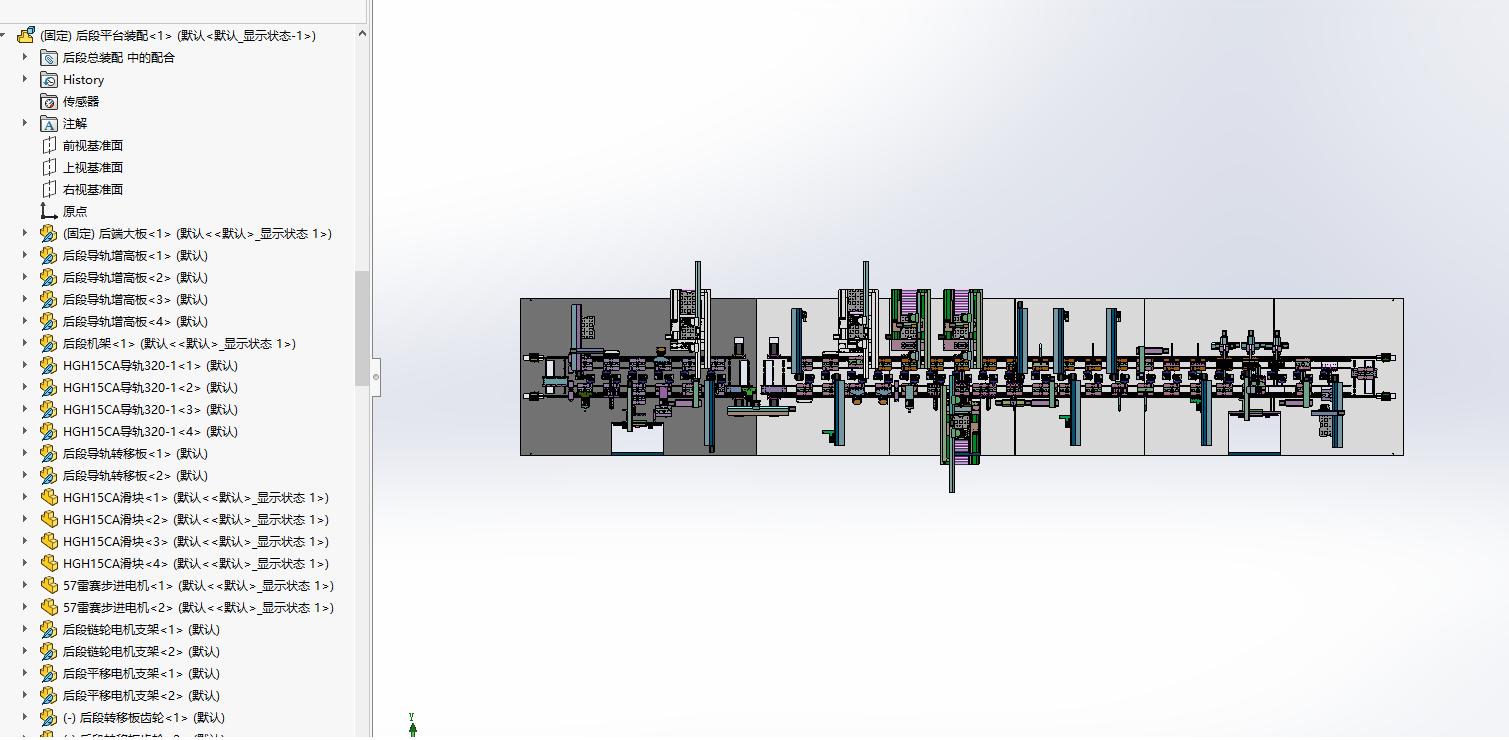

300	俯视图.png	166.72K

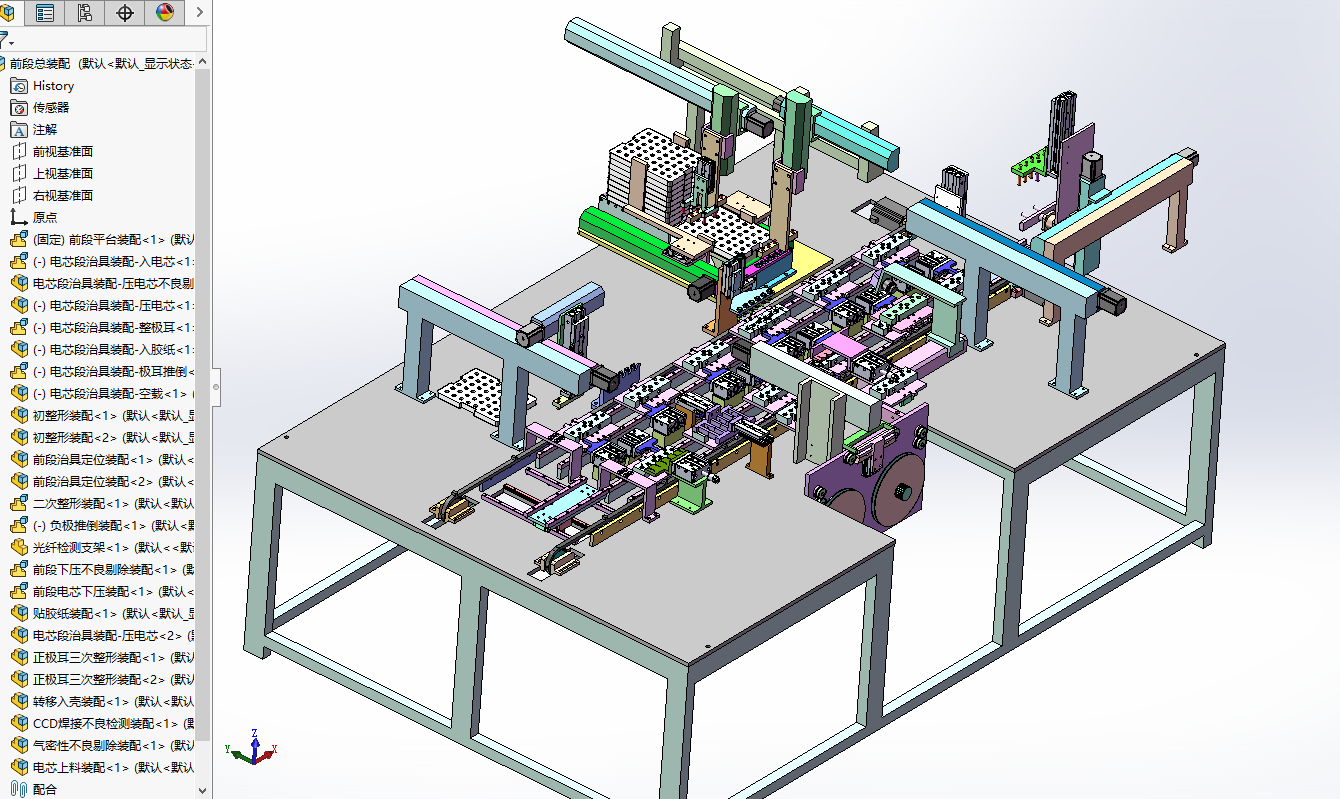

301	前段总装图.png	198.60K

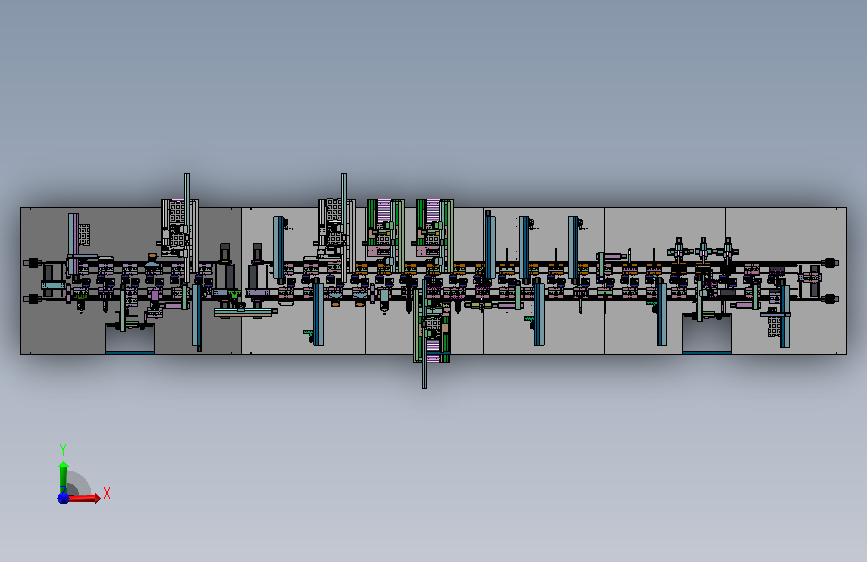

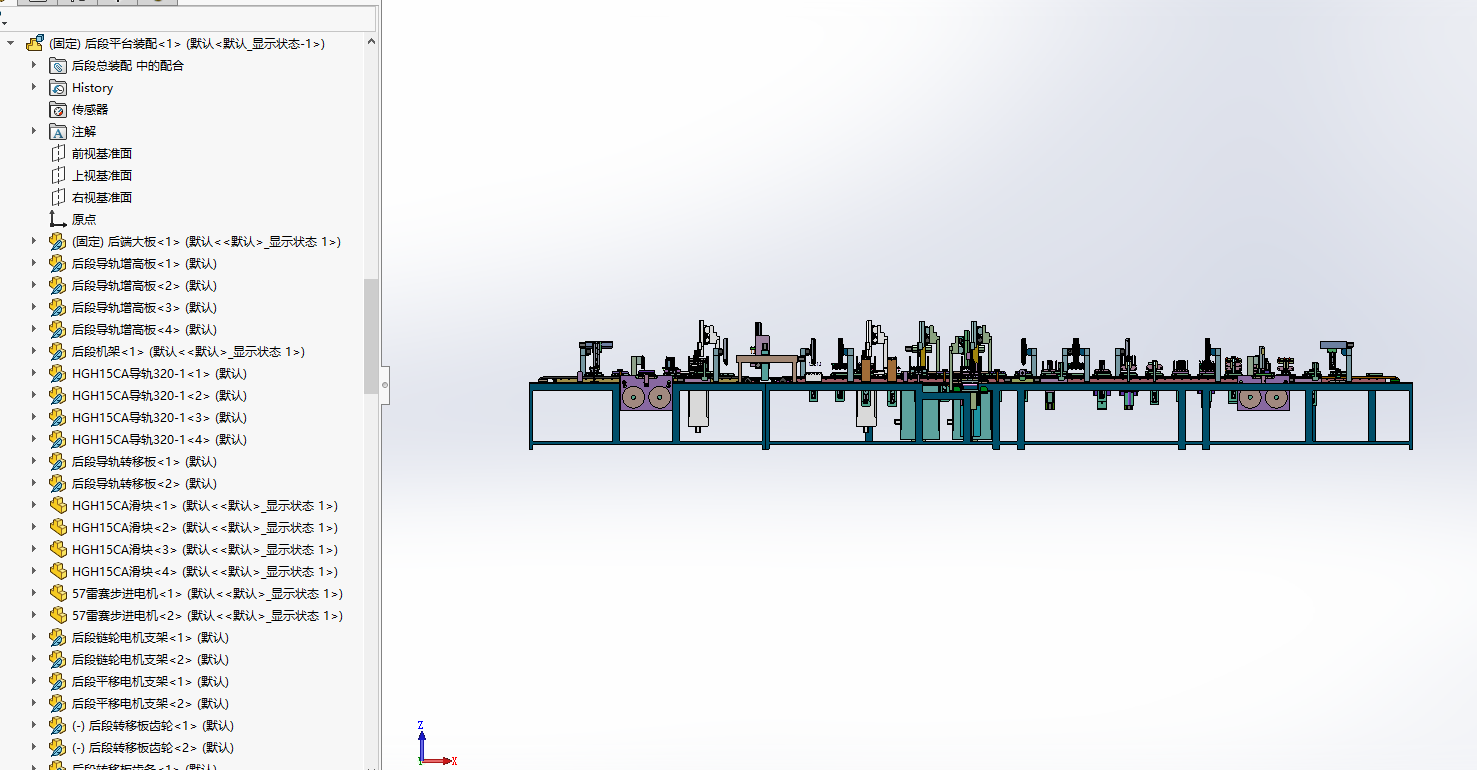

302	前视图.png	165.81K

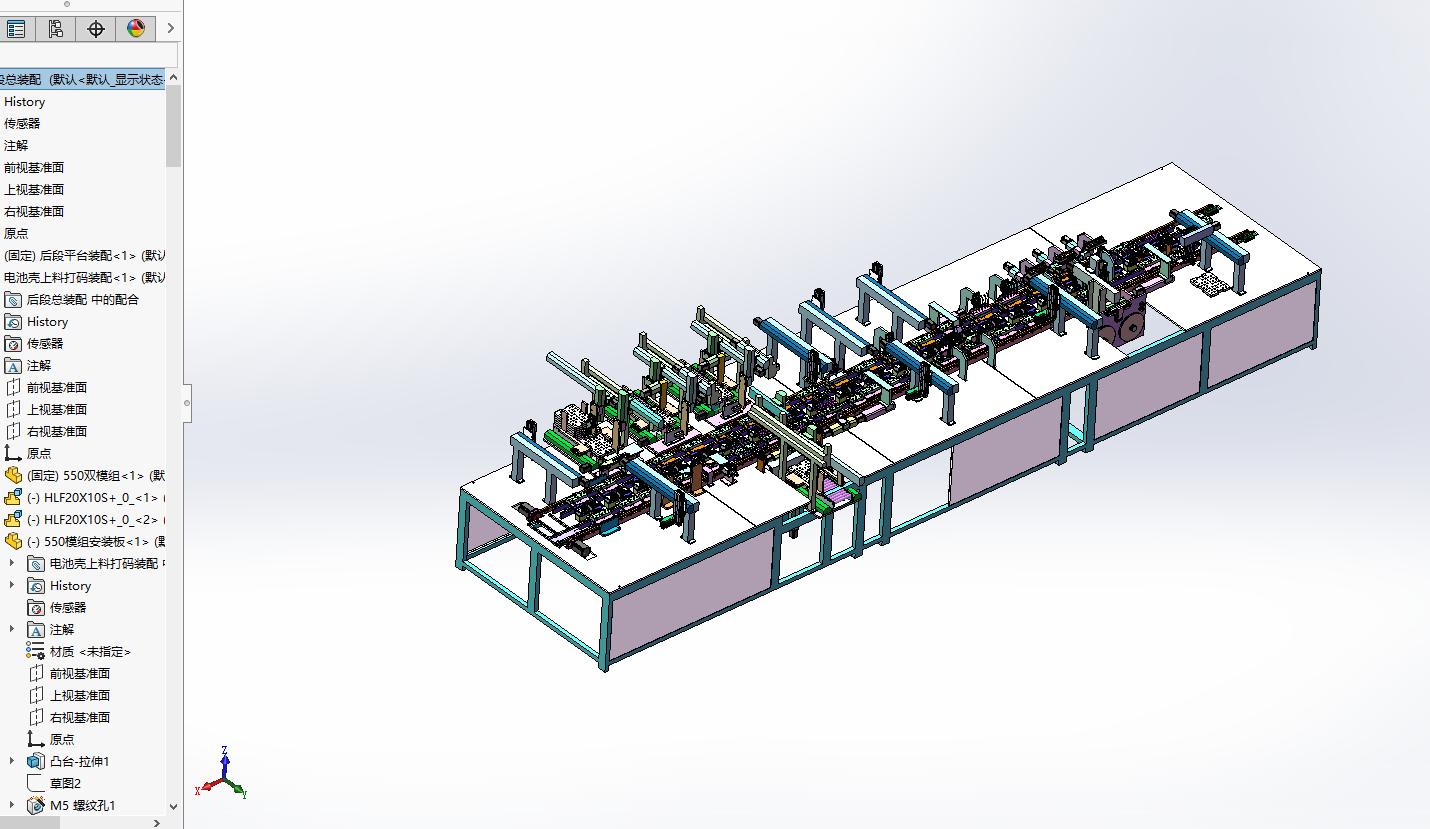

303	后段总装.png	191.07K

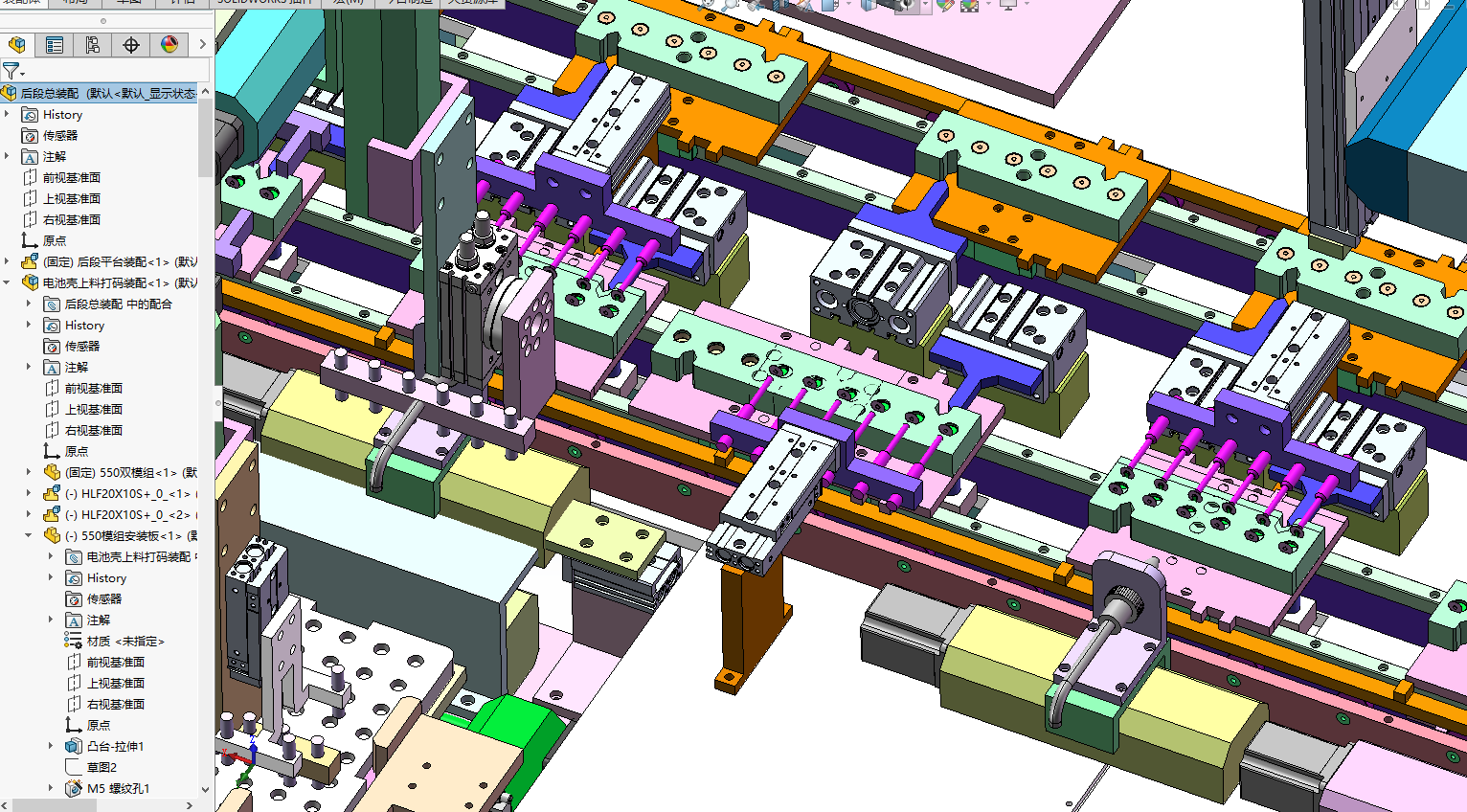

304	后段细节图.png	308.57K

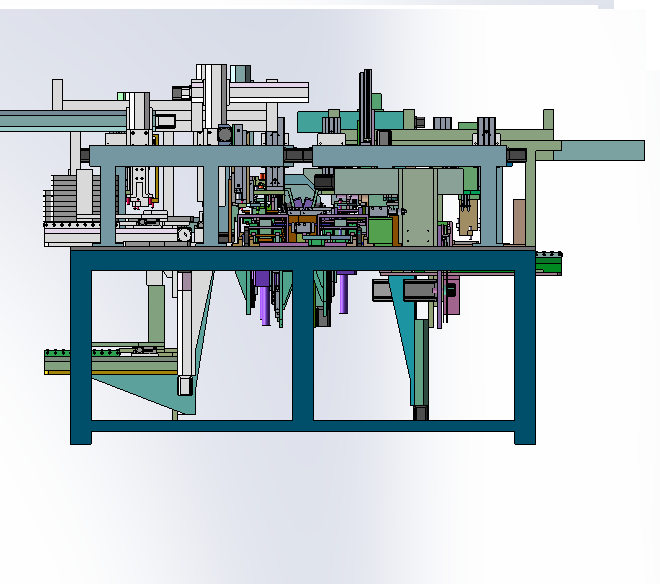

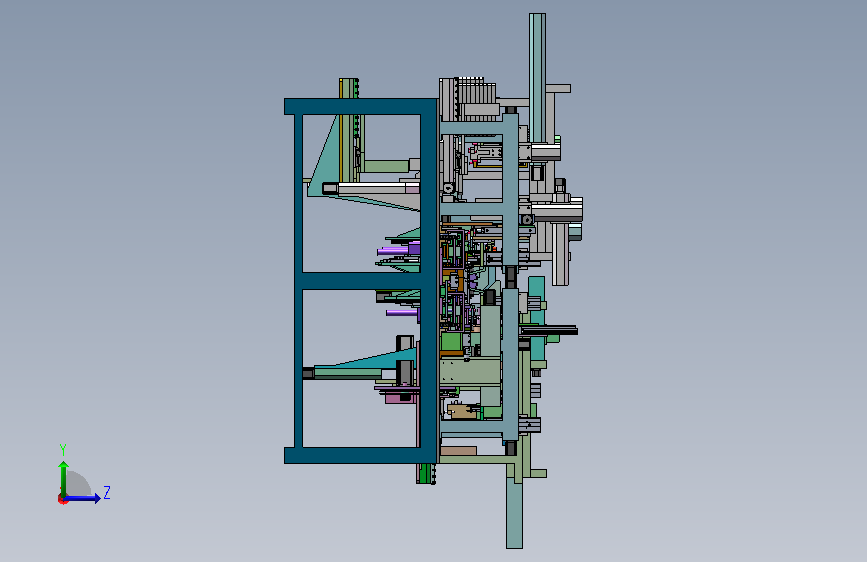

305	左视图.png	57.65K

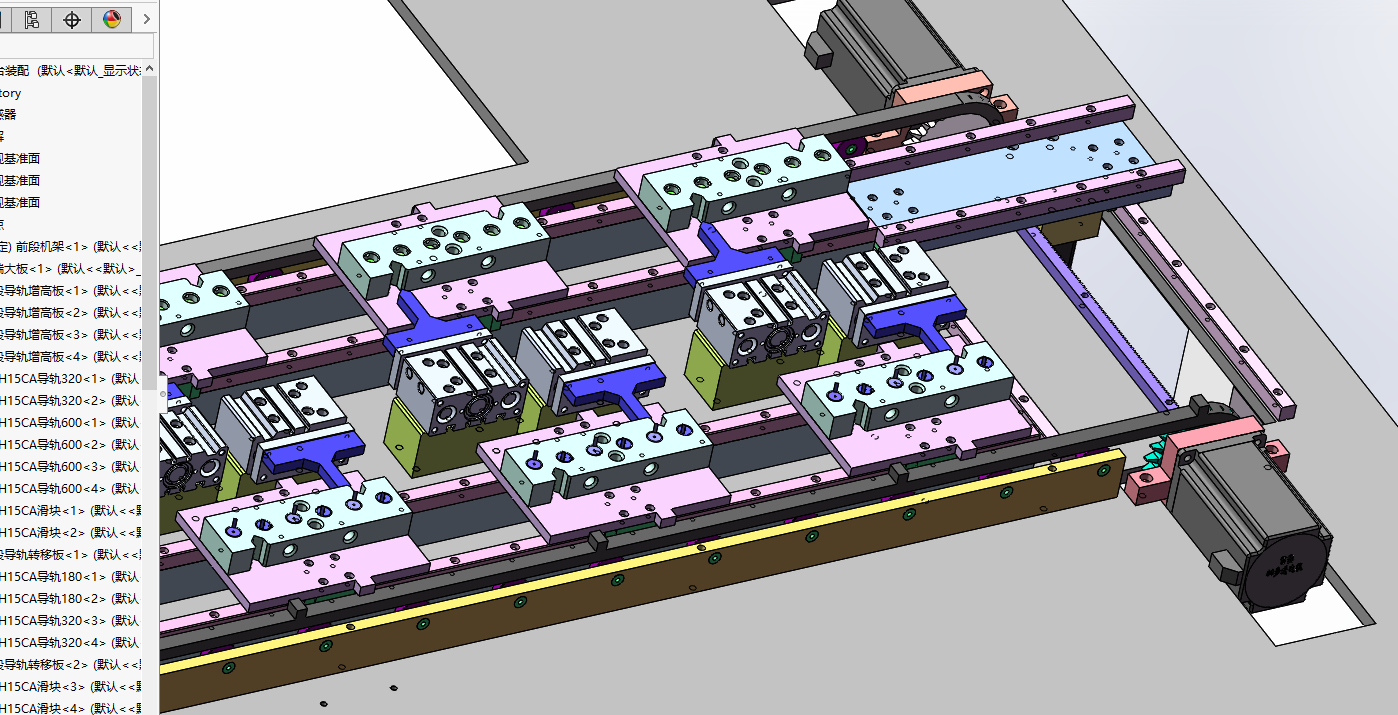

306	循环轨道.png	308.63K

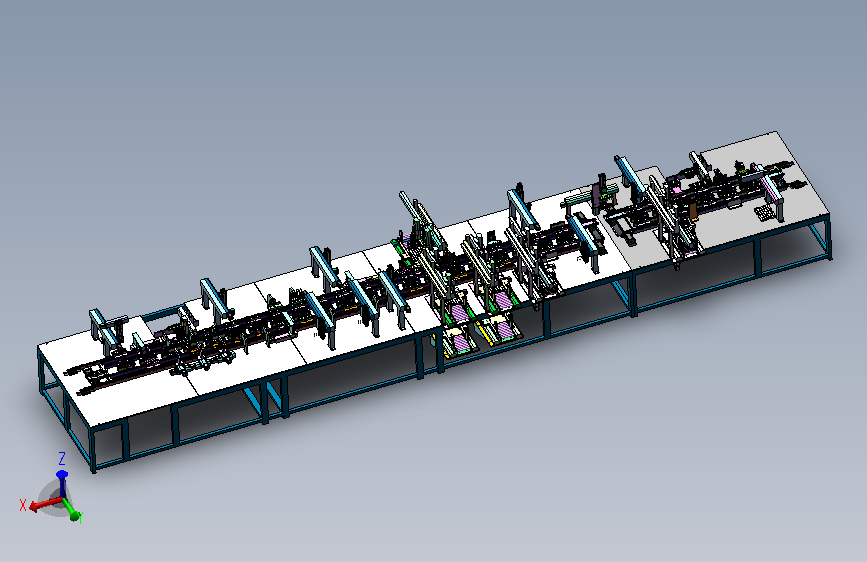

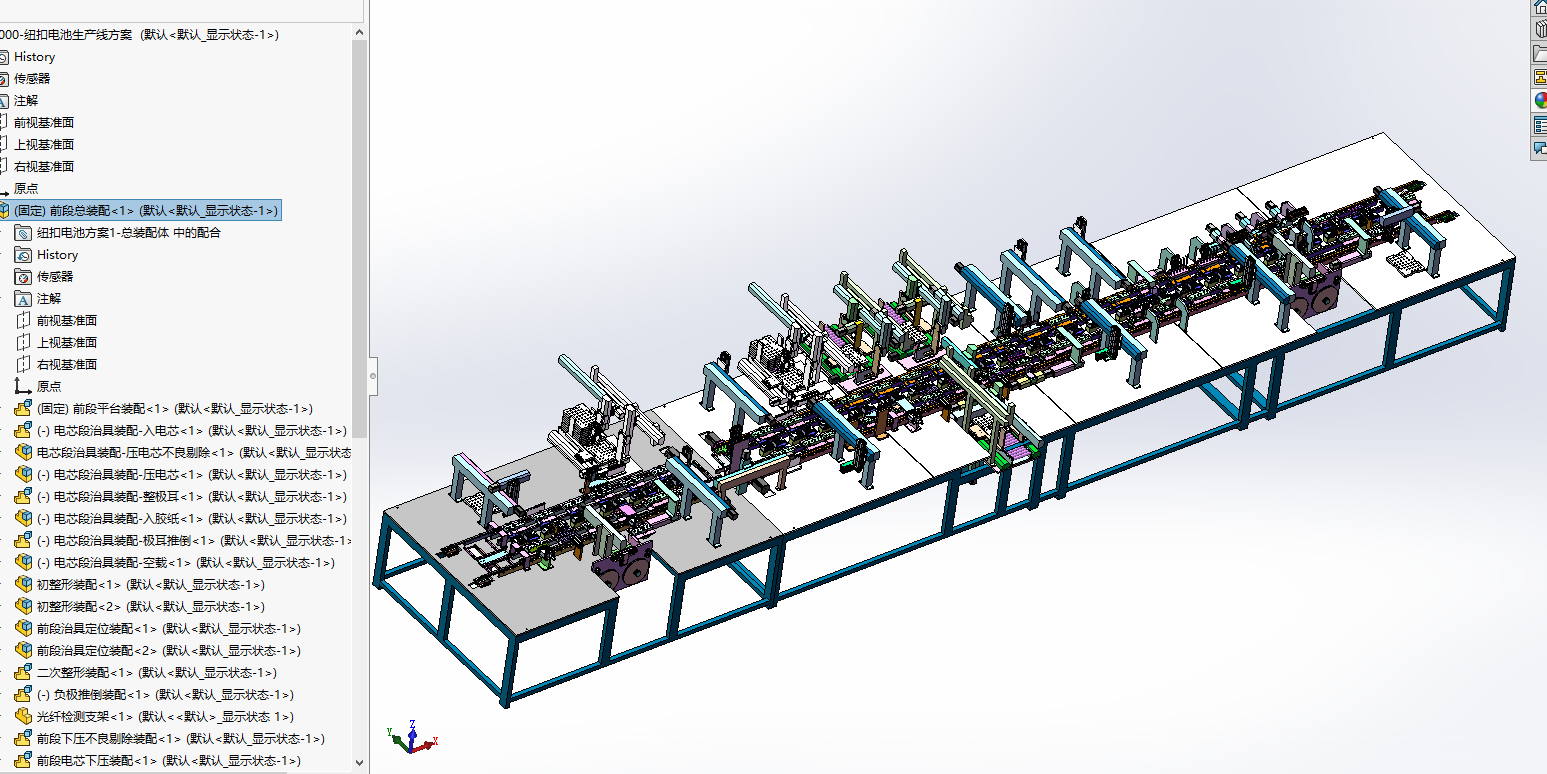

307	总图.png	225.64K

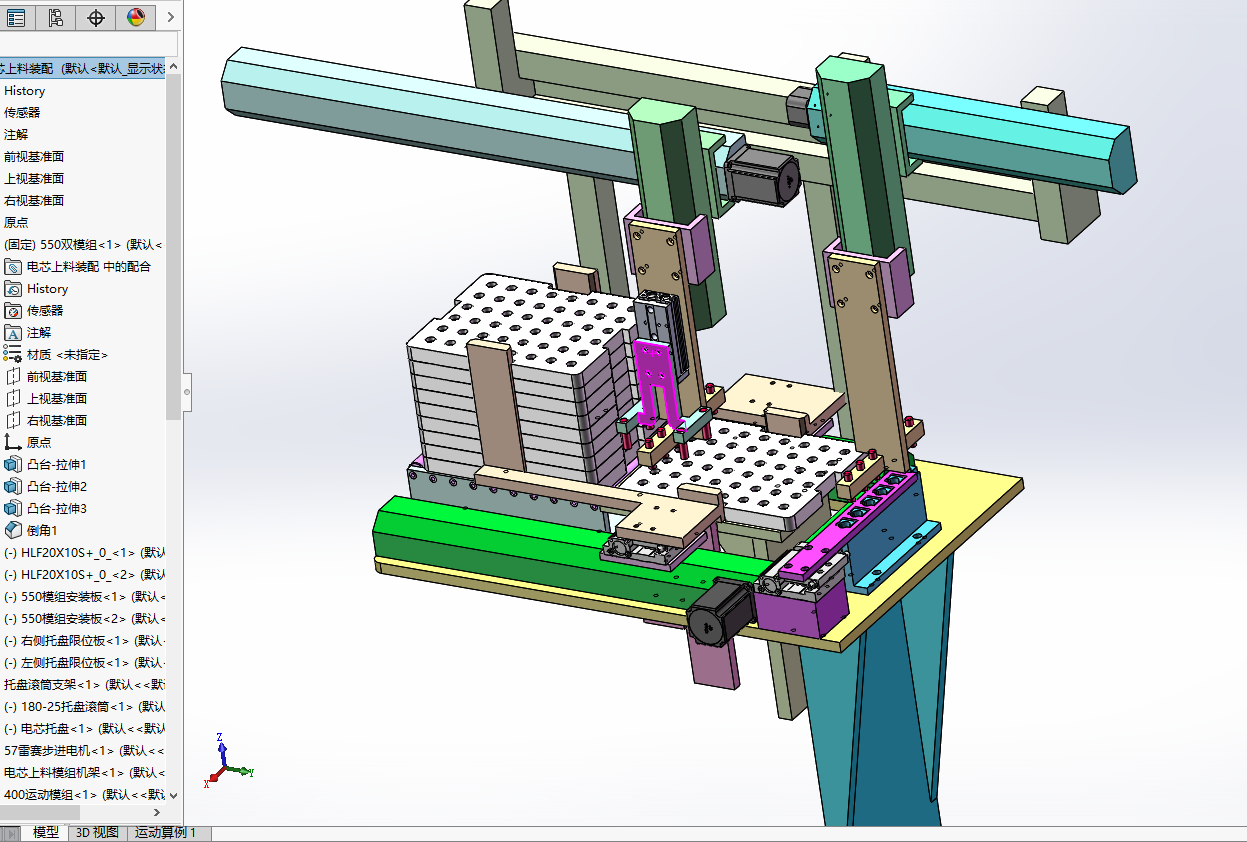

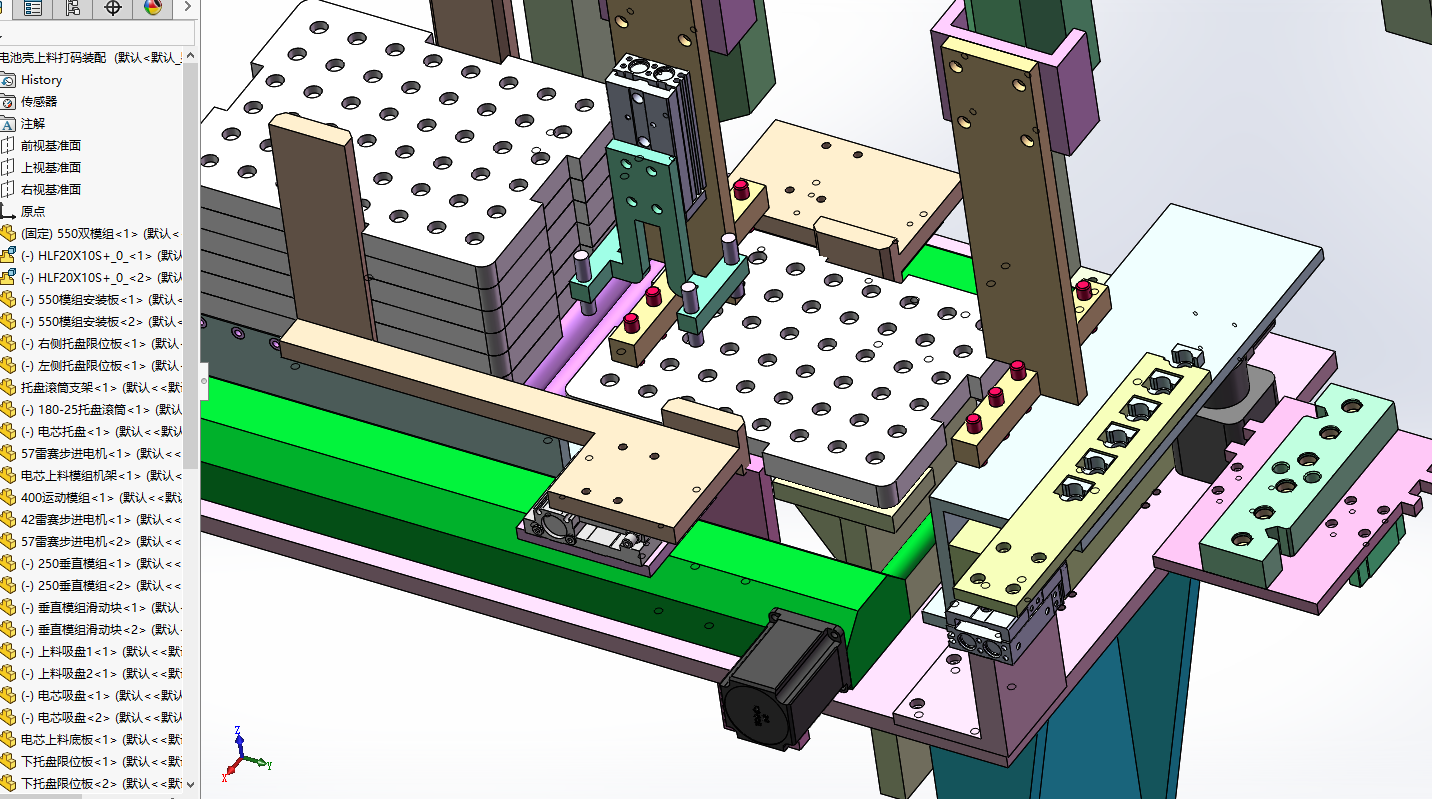

308	电池壳上料打码.png	358.86K

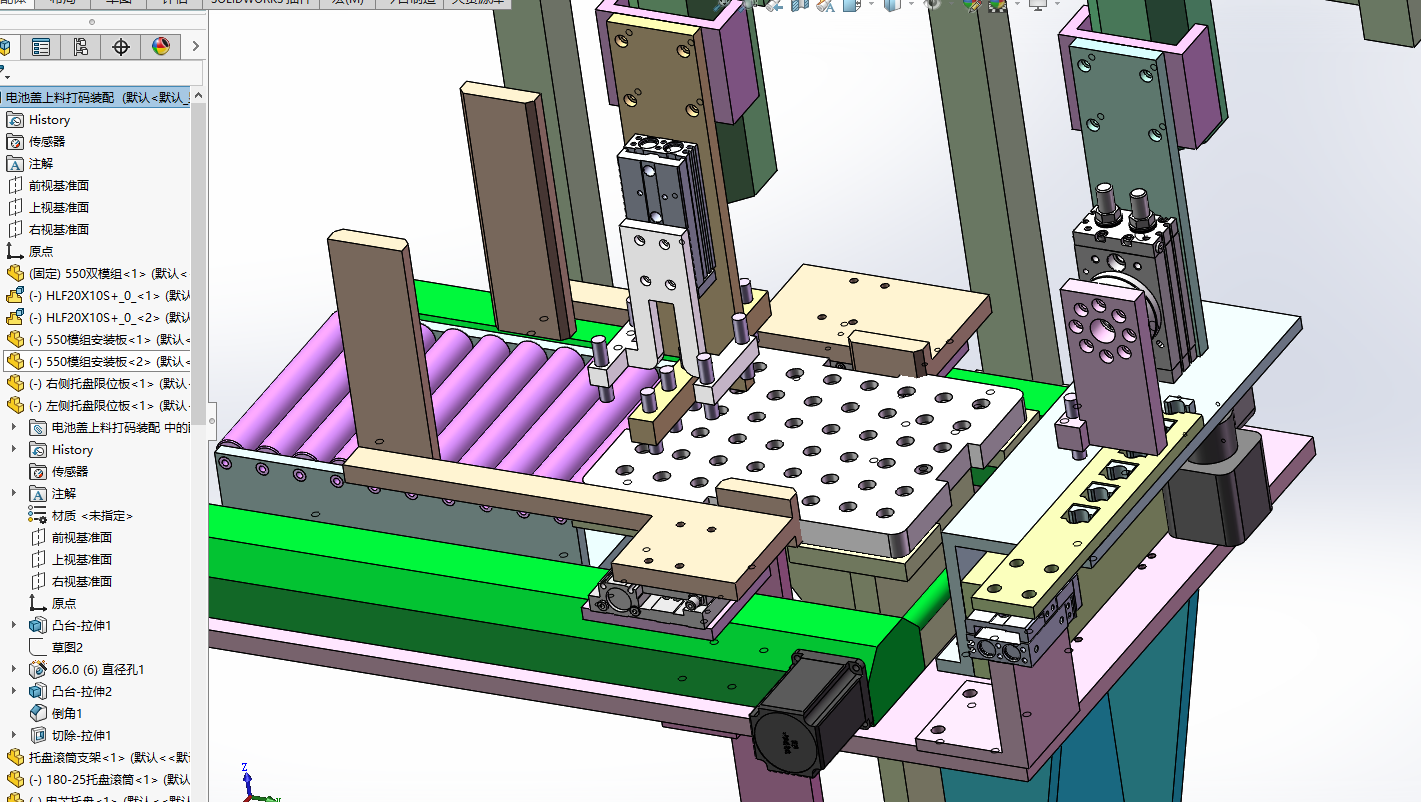

309	电池盖上料打码.png	363.98K
310	电芯上料.png	243.69K

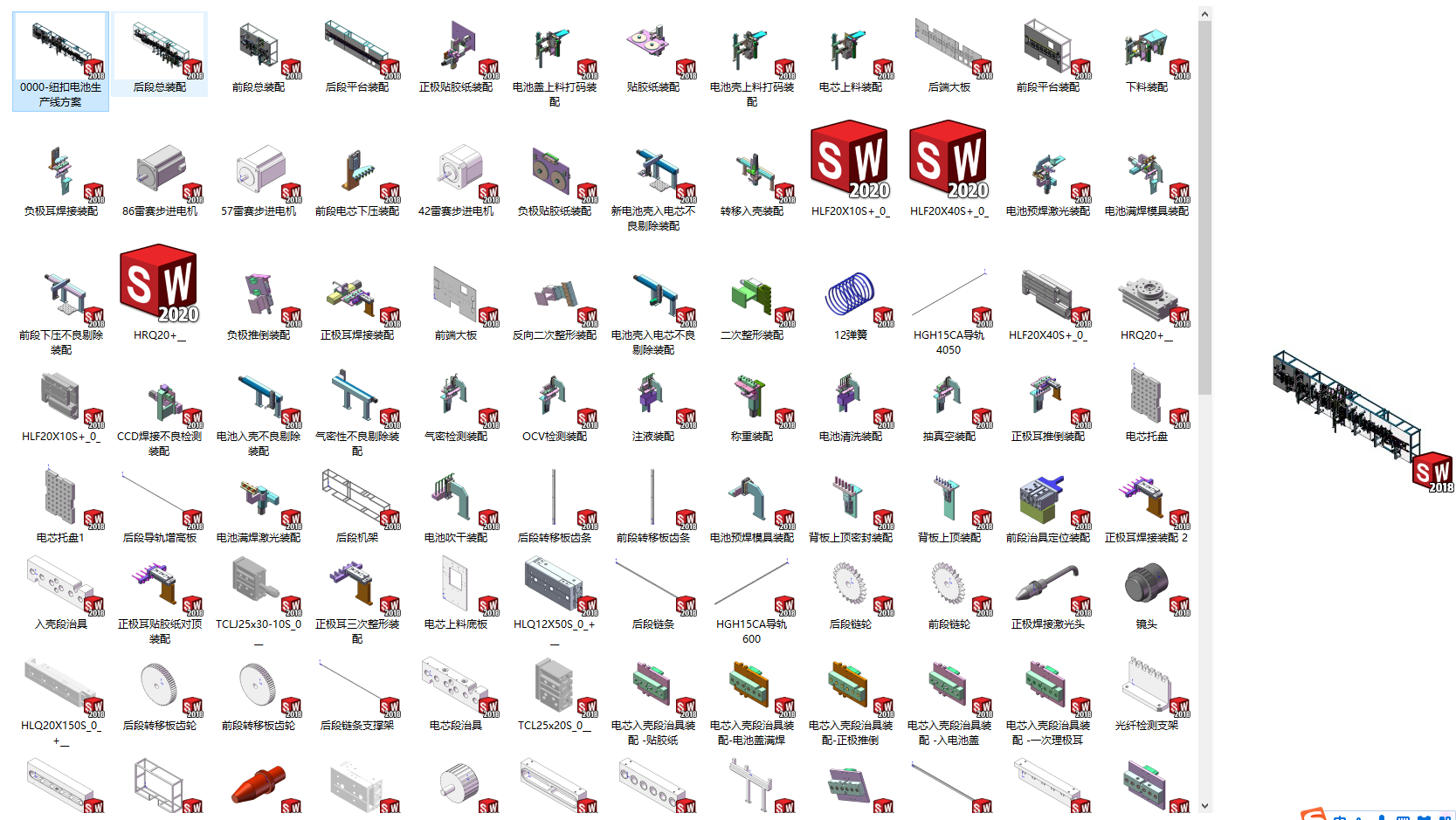

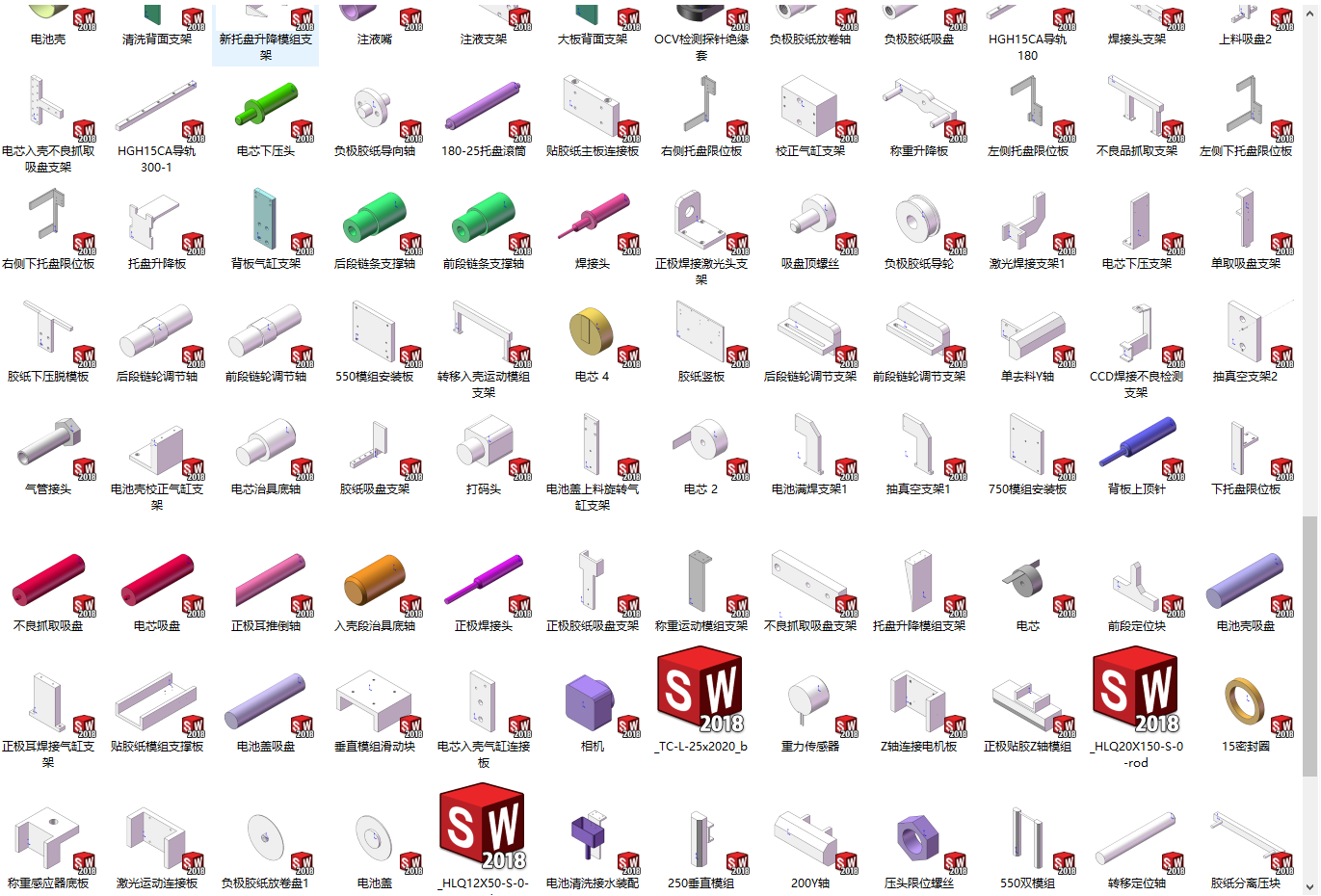

311	零件缩略图1.png	355.72K
