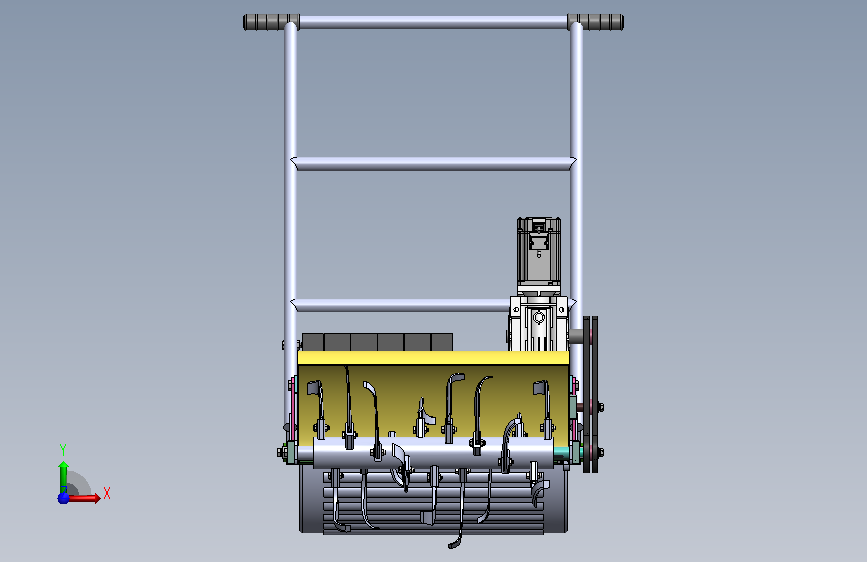

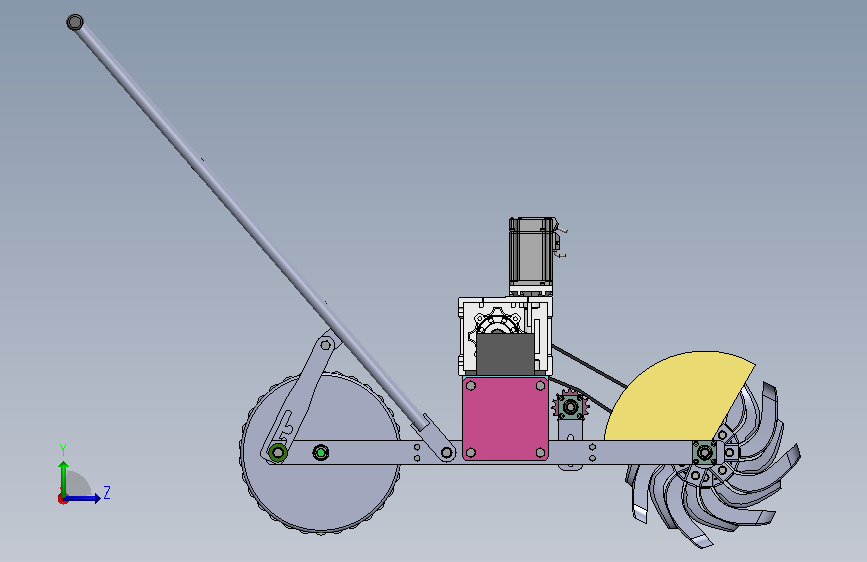

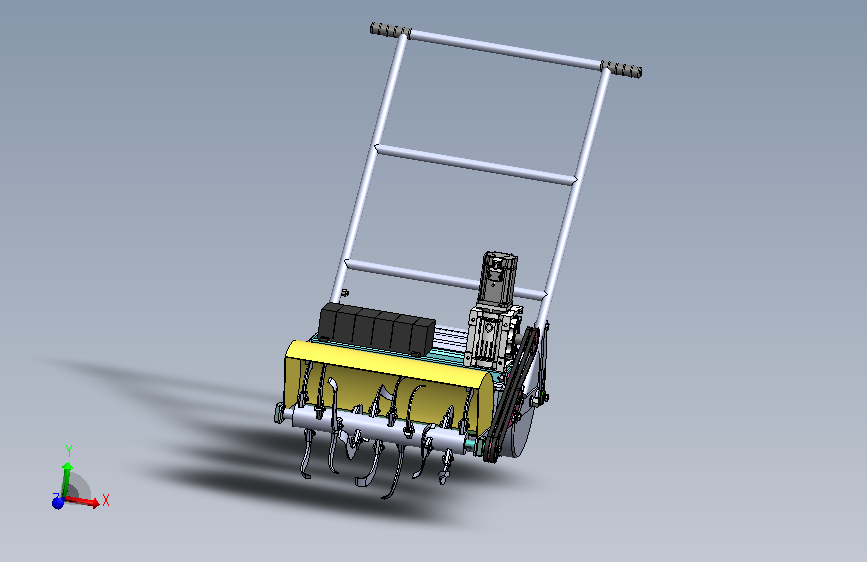

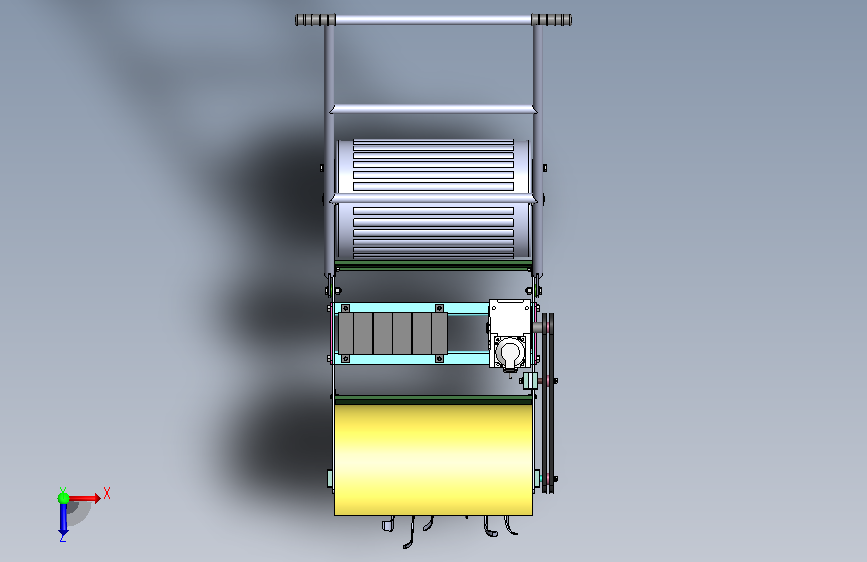

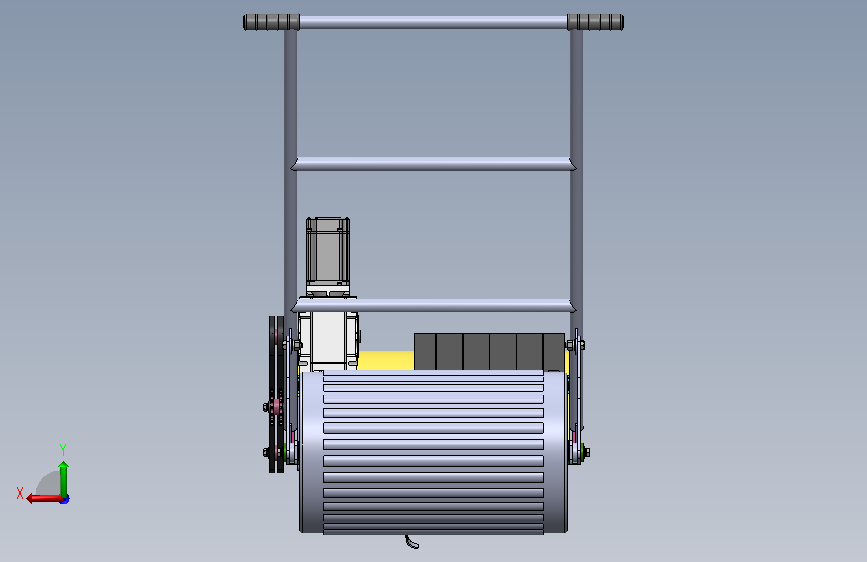

小型手推式旋耕机 三维 二维 仿真
（ID:3422586）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | A1-装配图.pdf | 201.74K |
| 2 | A2-旋耕装置.PDF | 131.38K |
| 3 | A3-后轮轴.PDF | 149.84K |
| 4 | A3-支撑板.PDF | 78.07K |
| 5 | A3-旋耕轴.PDF | 90.64K |
| 6 | A3-调节板.PDF | 75.07K |
| 7 | A3-轴承座.PDF | 152.97K |
| 8 | A3-链轮.PDF | 156.52K |
| 9 | 0.75KW减速比60卧式电机.SLDPRT | 179.84K |
| 10 | 000总图.SLDASM | 4.29M |
| 11 | 063输送电机组.SLDASM | 592.96K |
| 12 | A0-装配图.SLDDRW | 4.63M |
| 13 | A2-旋耕装置.SLDDRW | 422.67K |
| 14 | A3-后轮轴.SLDDRW | 99.75K |
| 15 | A3-支撑板.SLDDRW | 129.63K |
| 16 | A3-旋耕轴.SLDDRW | 191.15K |
| 17 | A3-调节板.SLDDRW | 105.78K |
| 18 | A3-轴承座.SLDDRW | 164.78K |
| 19 | A3-链轮.SLDDRW | 187.46K |
| 20 | GB894．2-86轴用弹性挡圈B型25.SLDPRT | 68.78K |
| 21 | GB／T276-94深沟球轴承6003-2Z.SLDPRT | 644.77K |
| 22 | GB／T276-94深沟球轴承6004-2Z.SLDPRT | 626.48K |
| 23 | GB／T41-20001型六角螺母C级M10.SLDPRT | 112.23K |
| 24 | GB／T41-20001型六角螺母C级M16.SLDPRT | 113.53K |
| 25 | GB／T41-20001型六角螺母C级M16（含平垫弹垫）.SLDASM | 86.27K |
| 26 | GB／T41-20001型六角螺母C级M6.SLDPRT | 109.13K |
| 27 | GB／T5781-2000六角头螺栓全螺纹C级M10×20.SLDPRT | 174.80K |
| 28 | GB／T5781-2000六角头螺栓全螺纹C级M10×20（含平垫弹垫）.SLDASM | 106.93K |
| 29 | GB／T5781-2000六角头螺栓全螺纹C级M10×30.SLDPRT | 174.84K |
| 30 | GB／T5781-2000六角头螺栓全螺纹C级M10×30（含弹垫平垫螺母）.SLDASM | 105.74K |
| 31 | GB／T5781-2000六角头螺栓全螺纹C级M10×30（含弹垫平垫）.SLDASM | 114.40K |
| 32 | GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT | 177.15K |
| 33 | GB／T5781-2000六角头螺栓全螺纹C级M10×35（含弹垫平垫螺母）.SLDASM | 114.65K |
| 34 | GB／T5781-2000六角头螺栓全螺纹C级M6×20.SLDPRT | 172.42K |
| 35 | GB／T5781-2000六角头螺栓全螺纹C级M6×20（含平垫弹垫螺母）.SLDASM | 115.26K |
| 36 | GB／T5781-2000六角头螺栓全螺纹C级M8×20.SLDPRT | 168.72K |
| 37 | GB／T5781-2000六角头螺栓全螺纹C级M8×20（含弹垫平垫）.SLDASM | 104.99K |
| 38 | GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT | 112.47K |
| 39 | GB／T93-1987标准型弹性垫圈装配10×2．6.SLDPRT | 76.77K |
| 40 | GB／T93-1987标准型弹性垫圈装配16×4．1.SLDPRT | 77.93K |
| 41 | GB／T93-1987标准型弹性垫圈装配6×1．6.SLDPRT | 79.17K |
| 42 | GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT | 78.28K |
| 43 | GB／T97．2-1985平垫圈倒角型A级10×2.SLDPRT | 61.91K |
| 44 | GB／T97．2-1985平垫圈倒角型A级16×3.SLDPRT | 63.62K |
| 45 | GB／T97．2-1985平垫圈倒角型A级6×1．6.SLDPRT | 59.21K |
| 46 | GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT | 60.46K |
| 47 | RV63-160-80方法兰入孔19入轴.sldprt | 381.87K |
| 48 | 伺服电机.sldprt | 769.00K |
| 49 | 侧支板.SLDPRT | 67.50K |
| 50 | 刮泥板.SLDPRT | 91.50K |
| 51 | 前轮轴.SLDPRT | 156.88K |
| 52 | 后轮.SLDPRT | 236.75K |
| 53 | 后轮轴.SLDPRT | 86.08K |
| 54 | 垫片.SLDPRT | 63.03K |
| 55 | 大垫片.SLDPRT | 60.89K |
| 56 | 张紧轮板.SLDPRT | 92.38K |
| 57 | 张紧轮轴.SLDPRT | 97.51K |
| 58 | 把套.SLDPRT | 197.65K |
| 59 | 推拉杆.SLDPRT | 228.63K |
| 60 | 支撑板.SLDPRT | 150.41K |
| 61 | 旋耕装置.SLDPRT | 5.66M |
| 62 | 架体.SLDPRT | 241.55K |
| 63 | 电机.SLDPRT | 482.51K |
| 64 | 调节板.SLDPRT | 98.36K |
| 65 | 轴压片.SLDPRT | 60.57K |
| 66 | 轴套.SLDPRT | 79.65K |
| 67 | 轴承座.SLDPRT | 120.94K |
| 68 | 链轮1.SLDPRT | 479.04K |
| 69 | 锂电池.SLDPRT | 118.90K |
| 70 | 防护罩.SLDPRT | 94.13K |
| 71 | 驱动装置.SLDASM | 647.09K |
| 72 | 驱动轴.SLDPRT | 94.78K |
| 73 | A1-装配图.DWG | 464.13K |
| 74 | A2-旋耕装置.DWG | 350.19K |
| 75 | A3-后轮轴.DWG | 53.03K |
| 76 | A3-支撑板.DWG | 56.72K |
| 77 | A3-旋耕轴.DWG | 63.44K |
| 78 | A3-调节板.DWG | 57.47K |
| 79 | A3-轴承座.DWG | 54.78K |
| 80 | A3-链轮.DWG | 62.00K |

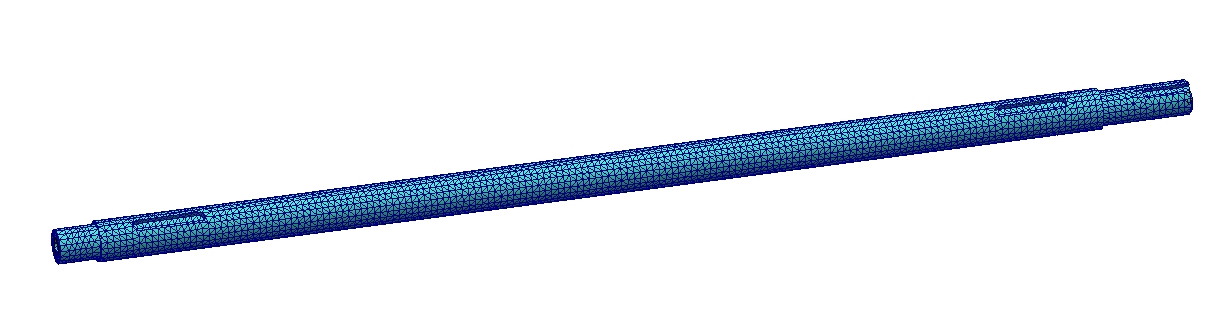

| 81 | 图片旋耕刀刀轴轴网格划分.png | 56.90K |

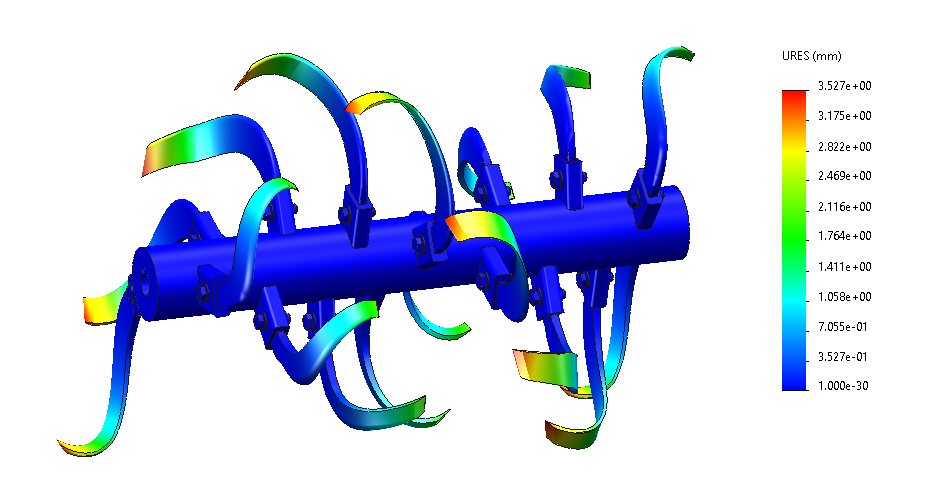

| 82 | 图片旋耕刀变形图.png | 89.25K |

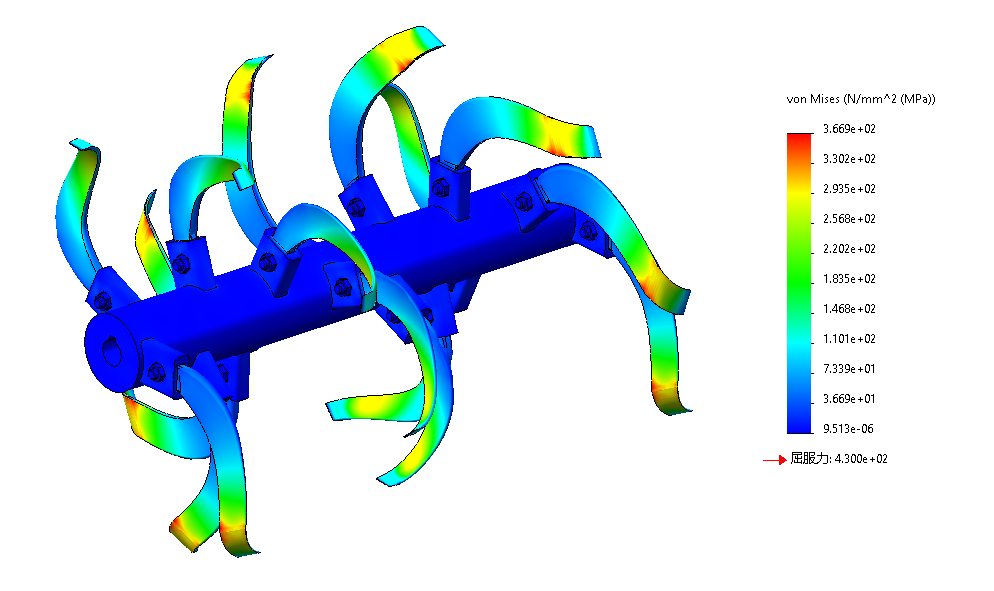

| 83 | 图片旋耕刀应力图.png | 107.48K |
| 84 | 图片旋耕刀应变图.png | 68.36K |

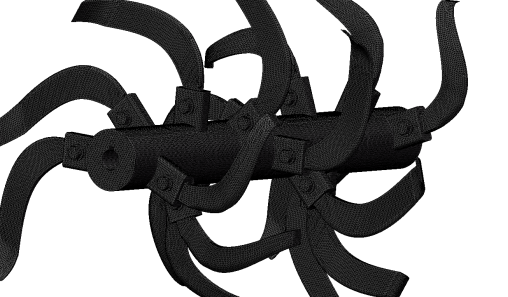

| 85 | 图片旋耕刀网格划分.png | 125.54K |

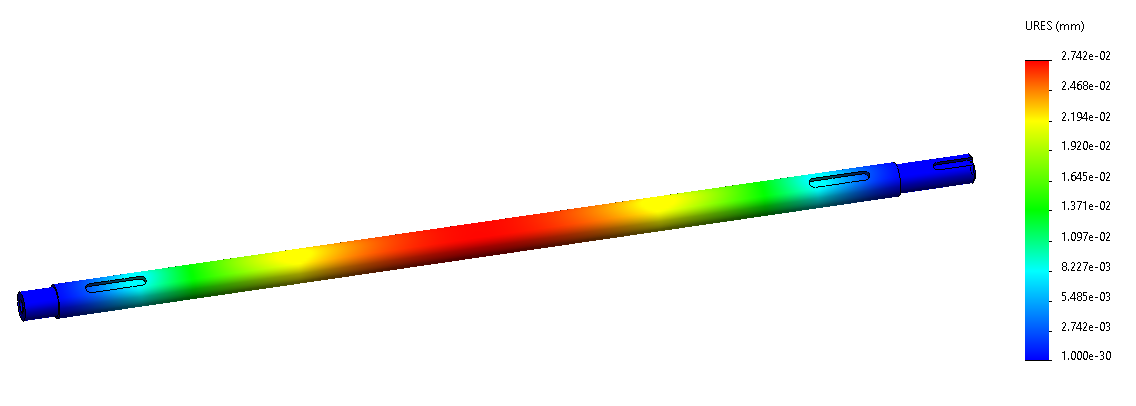

| 86 | 图片旋耕刀轴变形图.png | 23.50K |

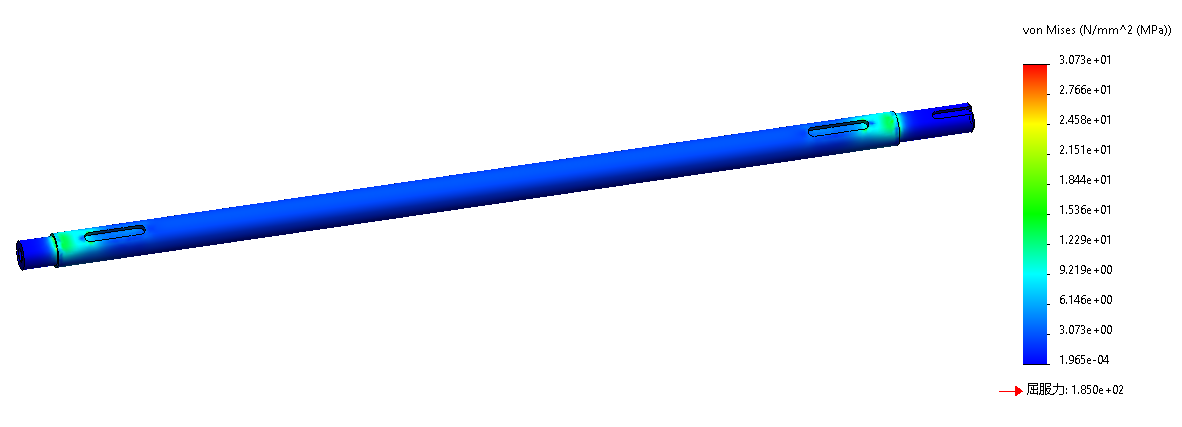

| 87 | 图片旋耕刀轴应力图.png | 24.67K |

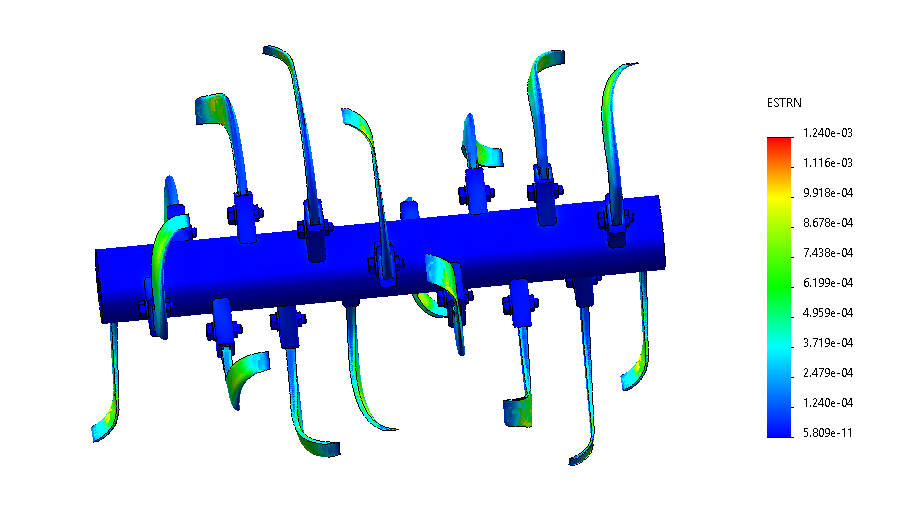

| 88 | 图片旋耕刀轴应变图.png | 30.31K |
此图纸下载需要400金币
立即下载
发布者
模型信息
图纸ID：3422586
图纸格式：pdf,sldprt,sldasm,slddrw,dwg
文件大小：27.9M
所需金币：400
上传时间：2026-06-07 06:06:20
是否可编辑：不可修改，不包括参数
软件版本：SOLIDWORKS 2020
