【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】

（ID:3436456）

改图/画图

设备部件 / 工器具 / 【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】

©非原创

平面图

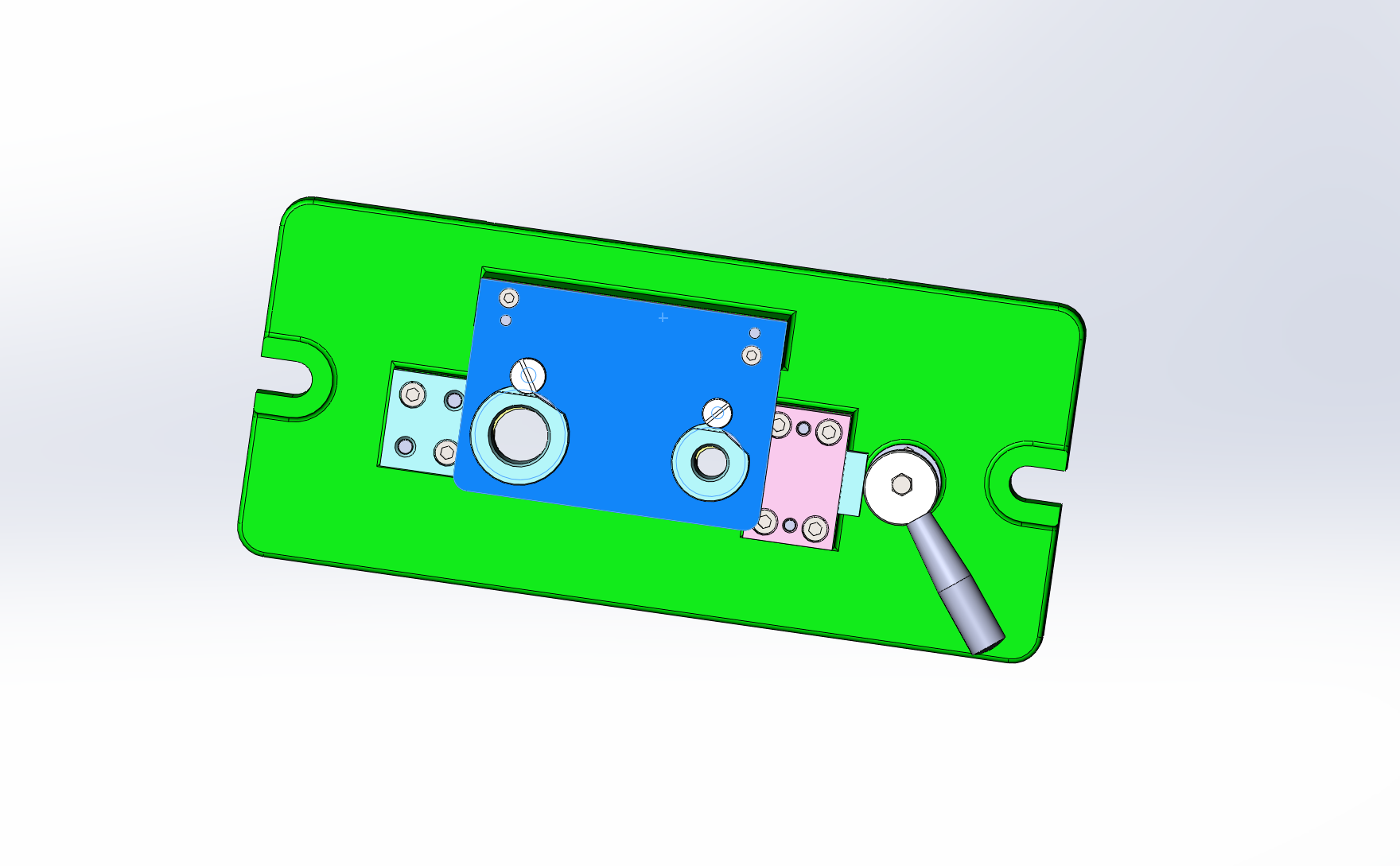

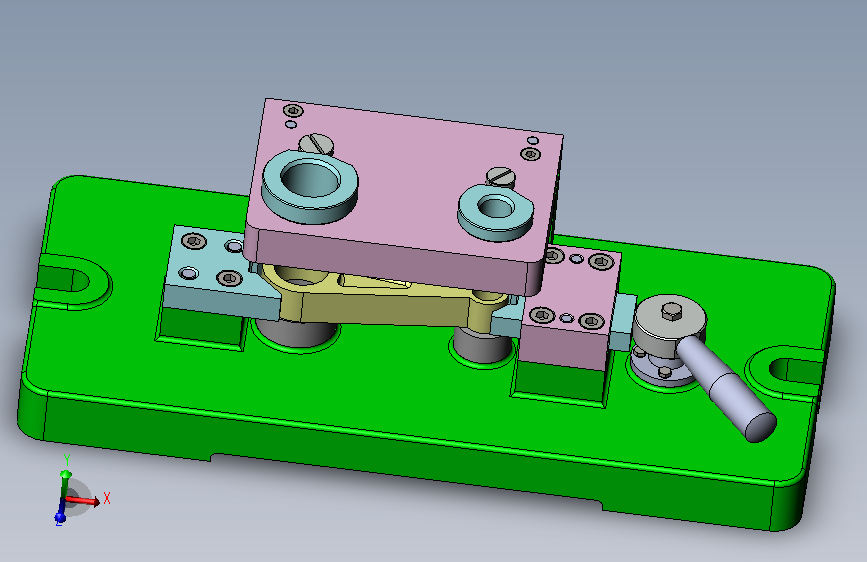

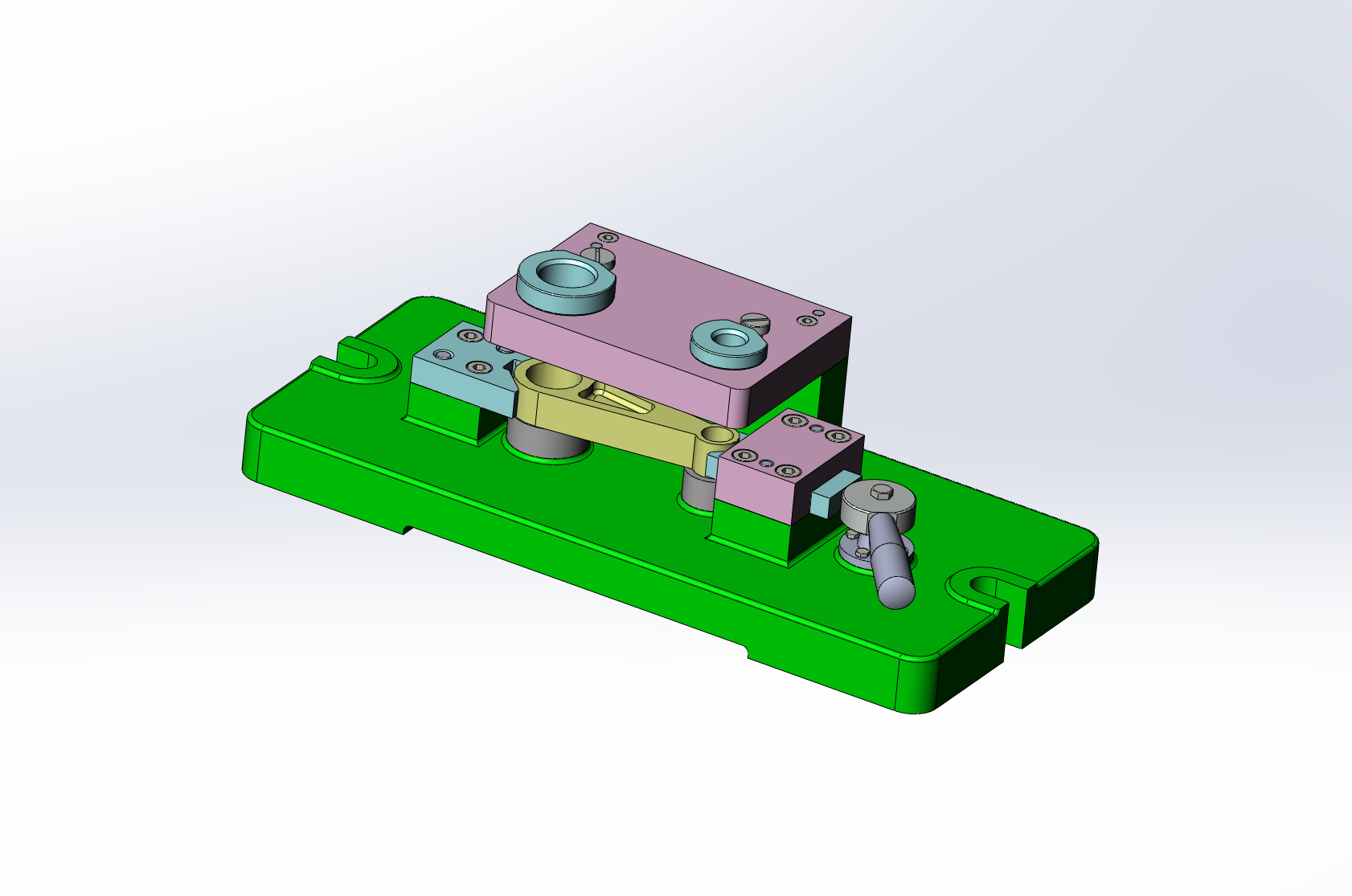

3D视图

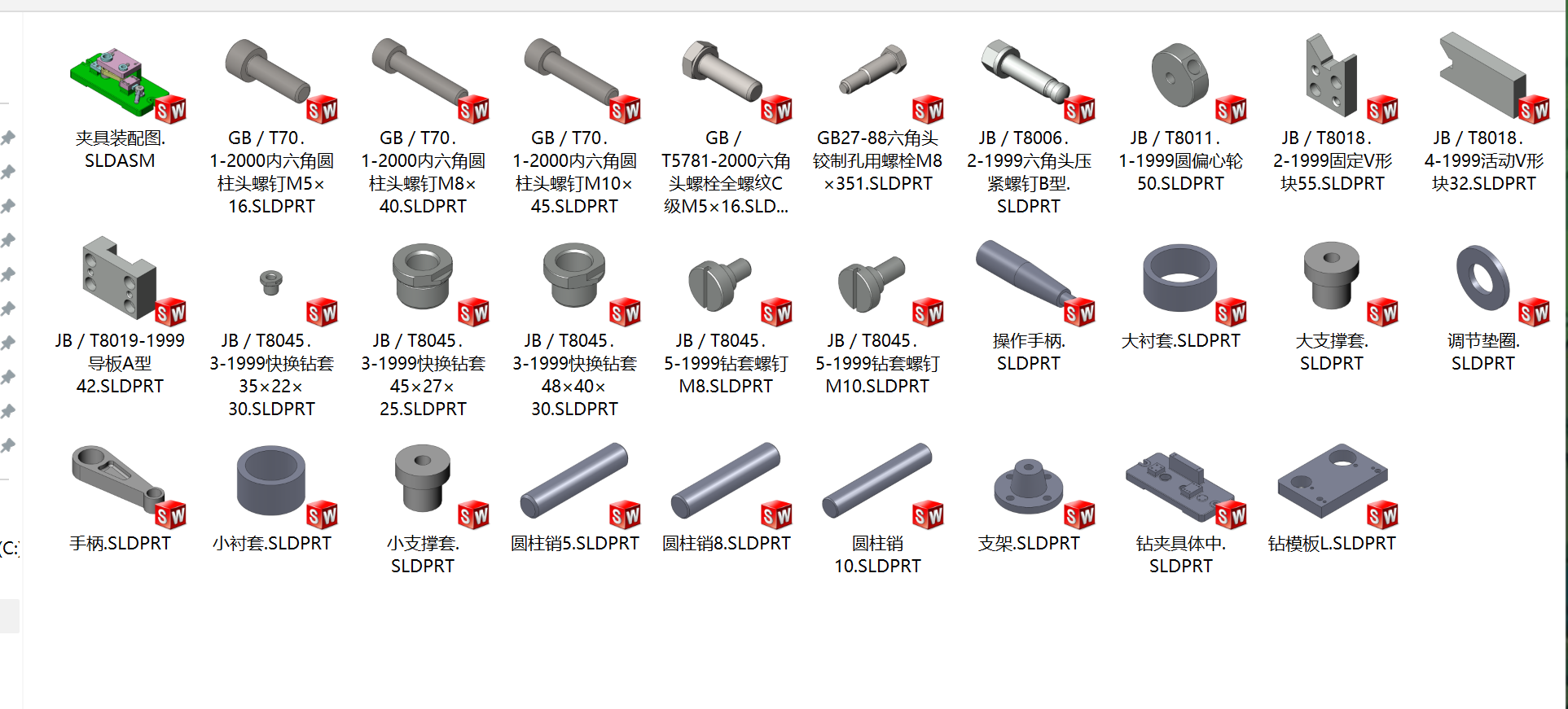

文件列表

截图

AI截图渲染

✨AI图片渲染

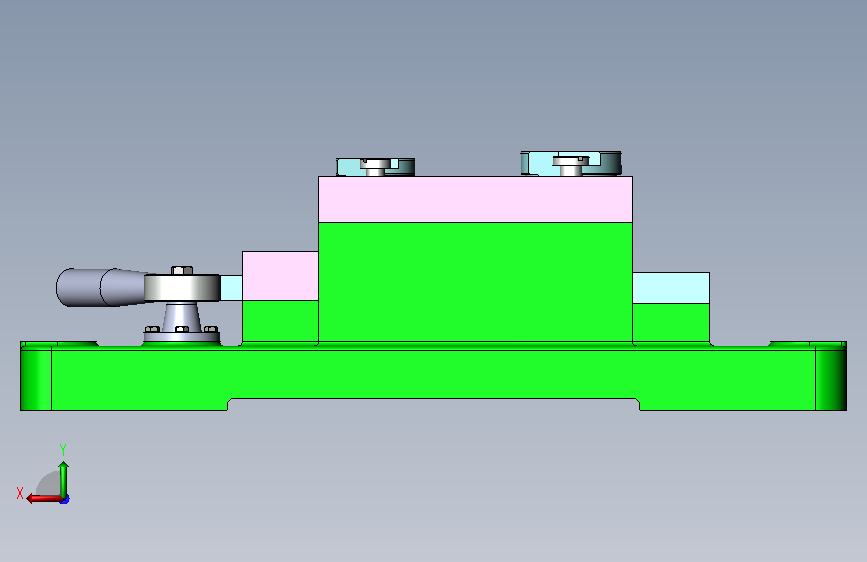

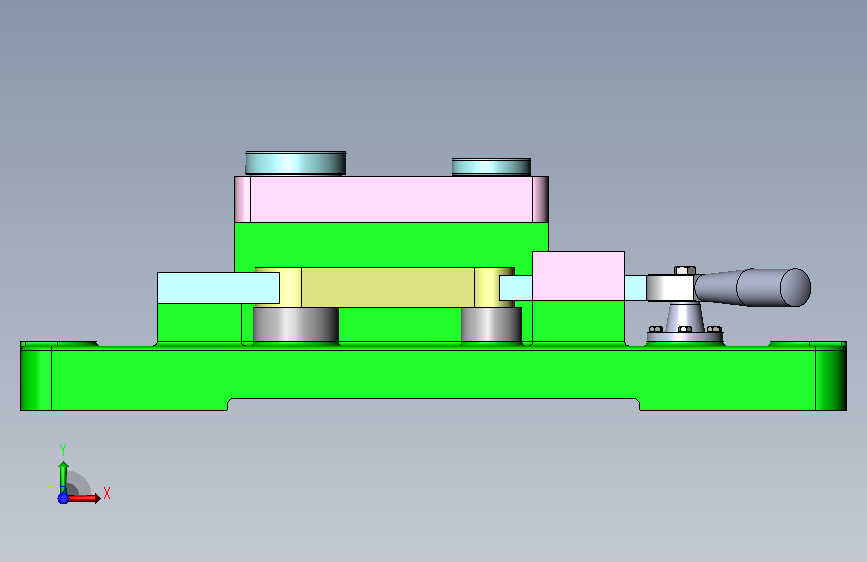

【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】主视图

【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】背面视图

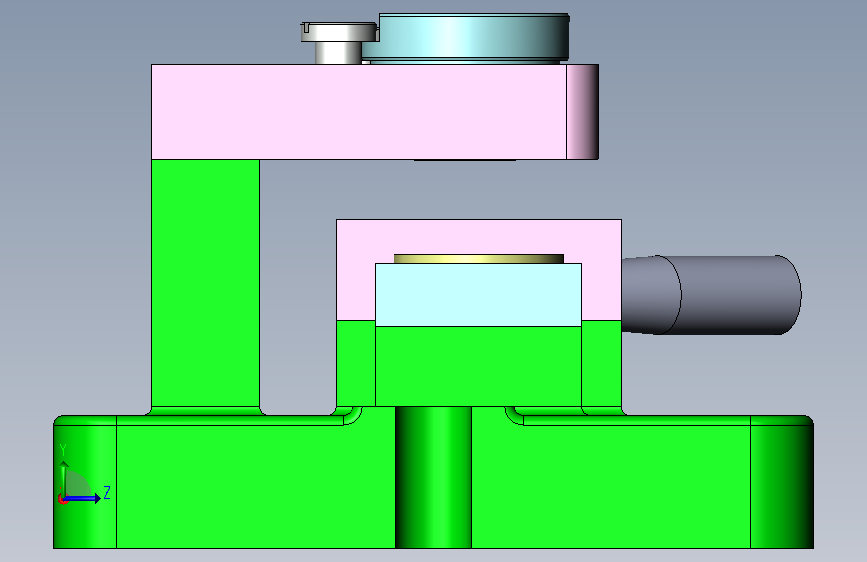

【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】左侧视图

【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】正面视图

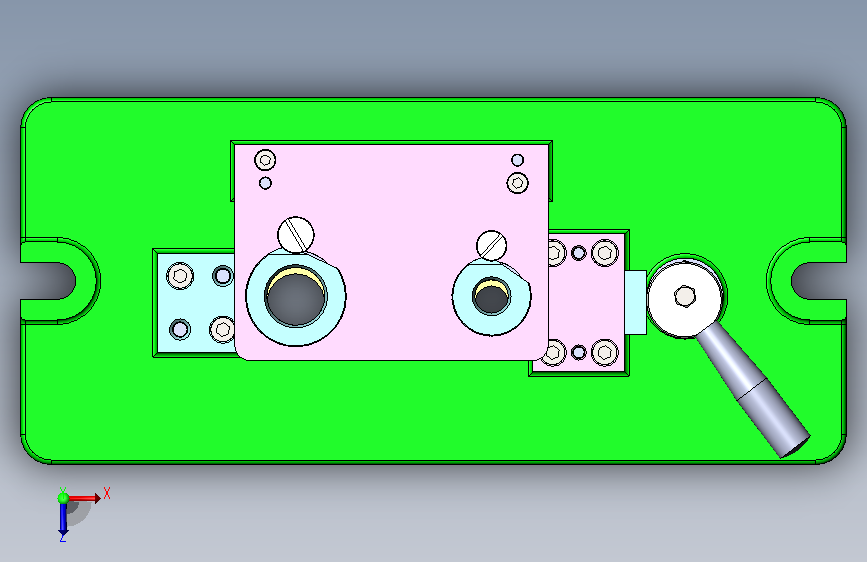

【KCSJ-01】手柄加工工艺及钻φ38孔和φ22孔夹具设计【含三维SW】俯视图

#	文件名称	文件大小

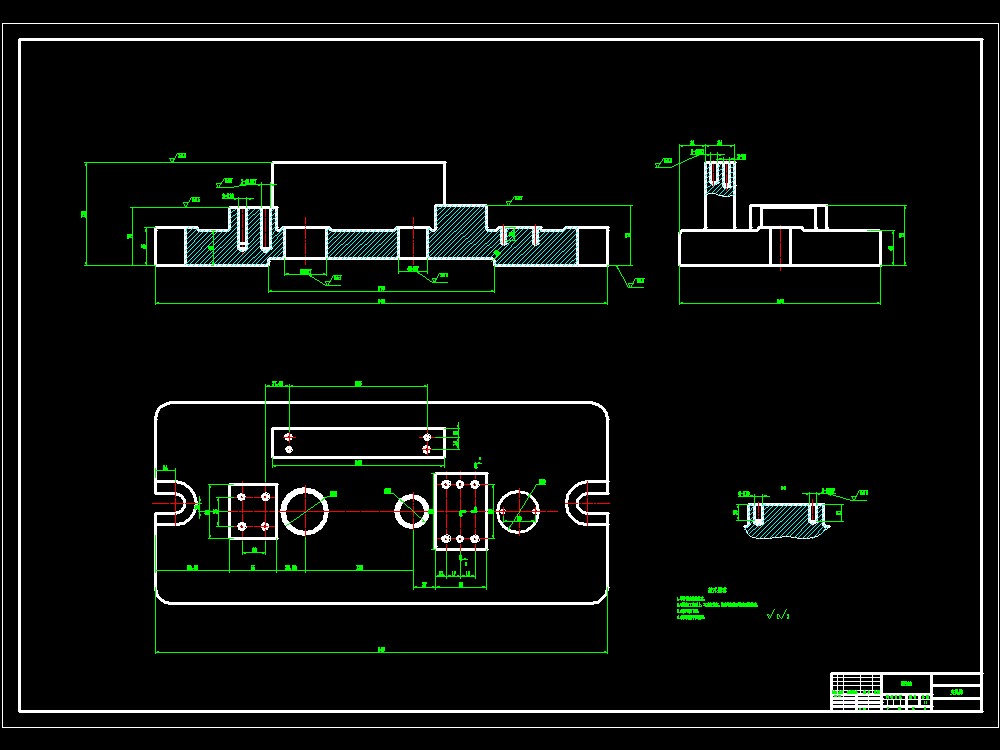

1	A0夹具体.dwg	150.05K

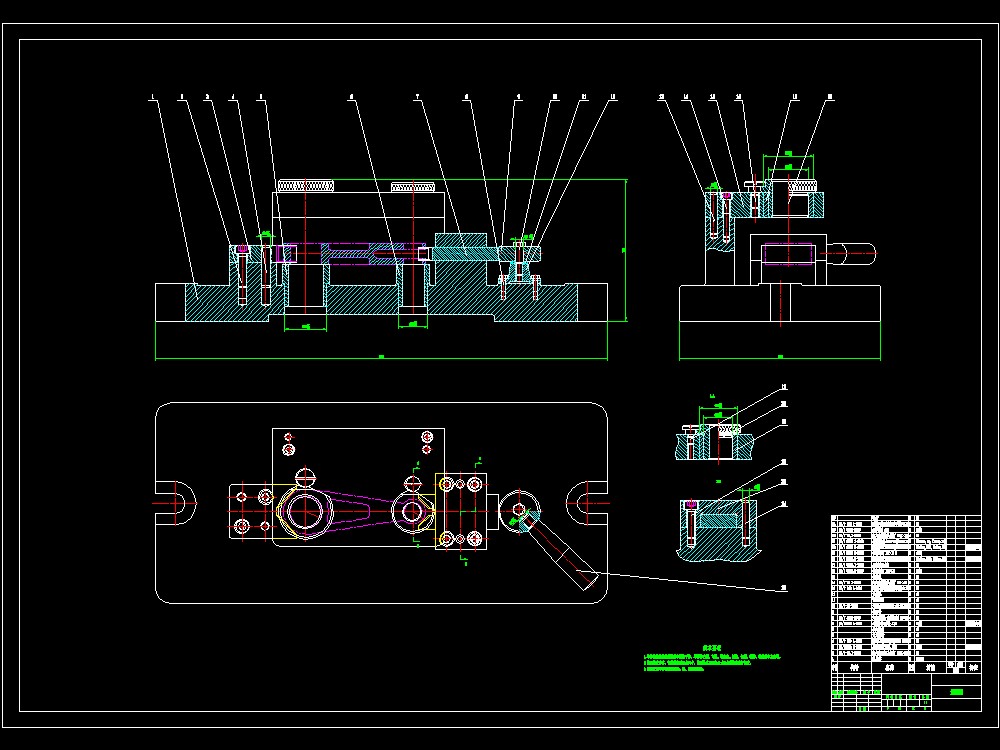

2	A0夹具装配图.dwg	273.68K
3	全套工序卡.doc	693.00K
4	工艺过程卡.doc	35.50K
5	毛坯零件图--A3-副本.dwg	105.56K
6	说明书.doc	812.50K
7	零件图--A3.dwg	132.19K
8	A0夹具体.jpg	109.79K
9	A0夹具装配图.jpg	150.13K

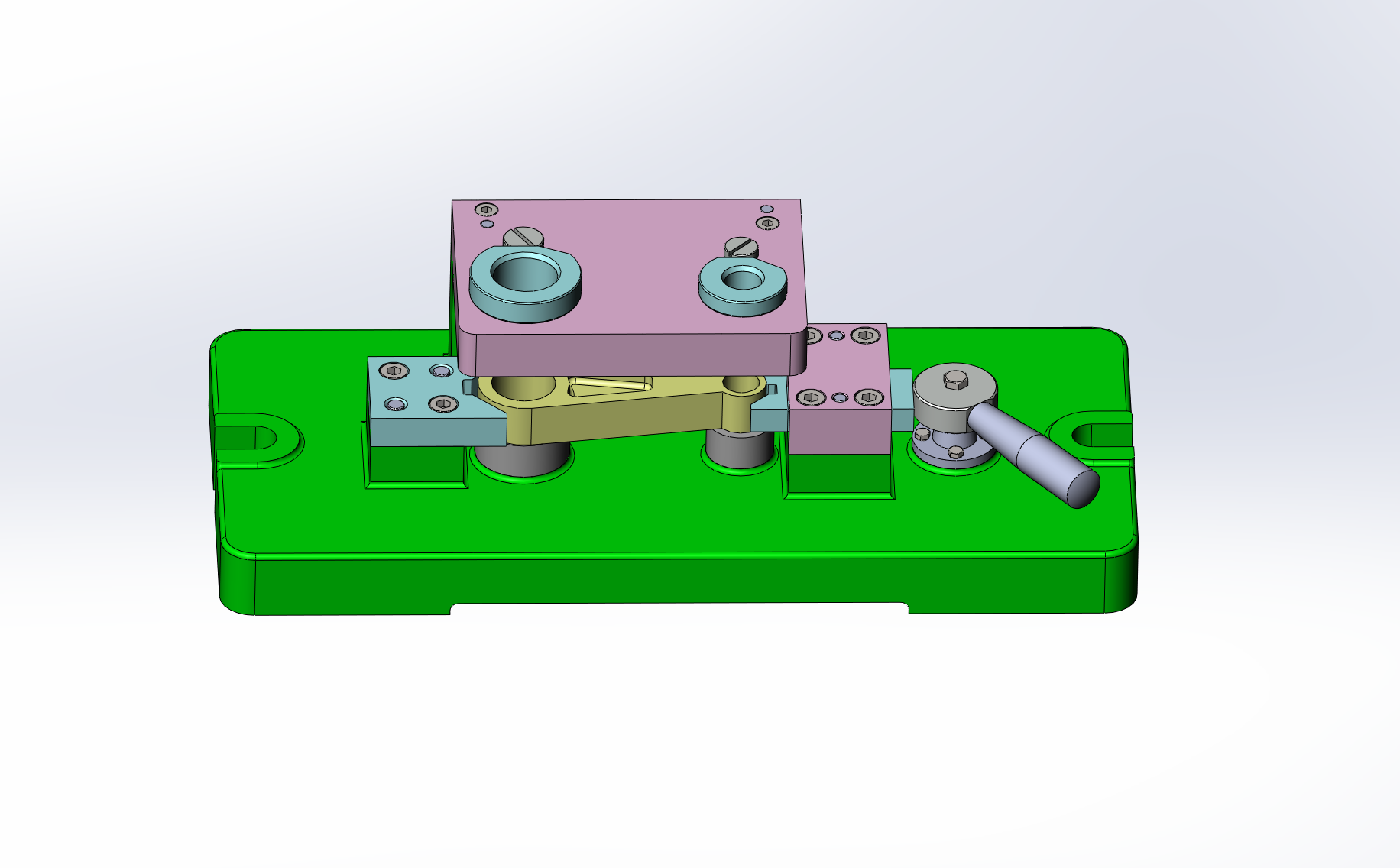

10	三维1.jpg	301.22K
11	三维2.jpg	304.39K
12	三维3.jpg	270.86K
13	三维文件.jpg	278.31K

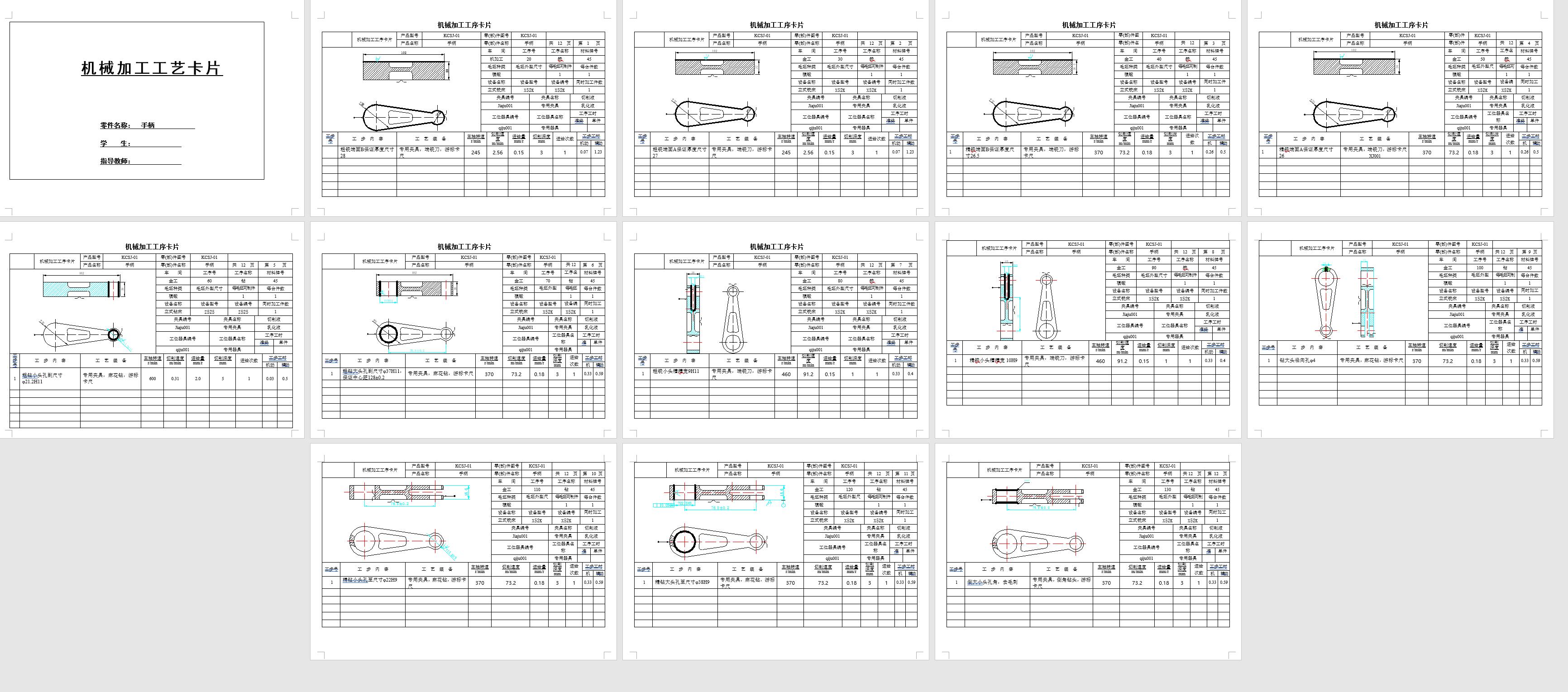

14	工序卡.jpg	614.99K

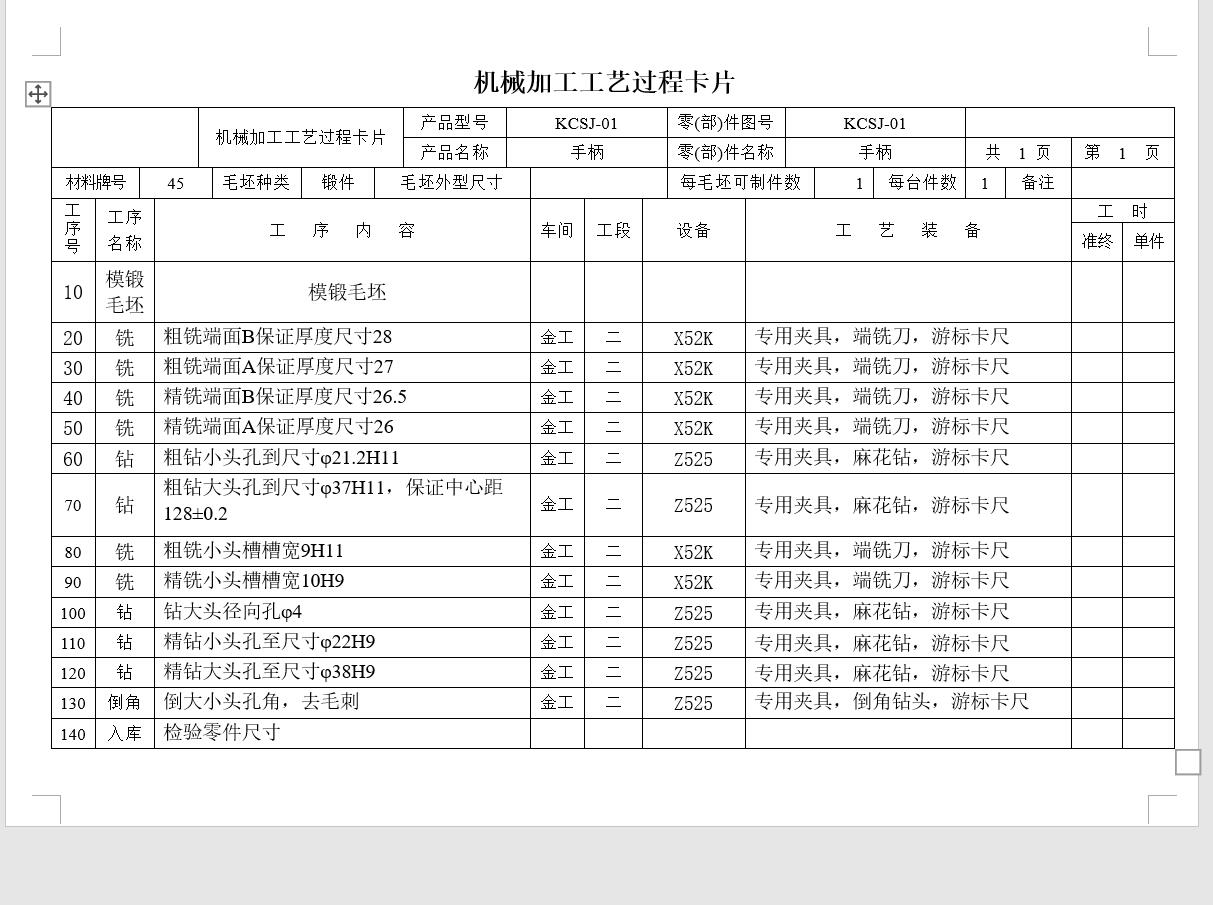

15	工艺卡.jpg	142.59K

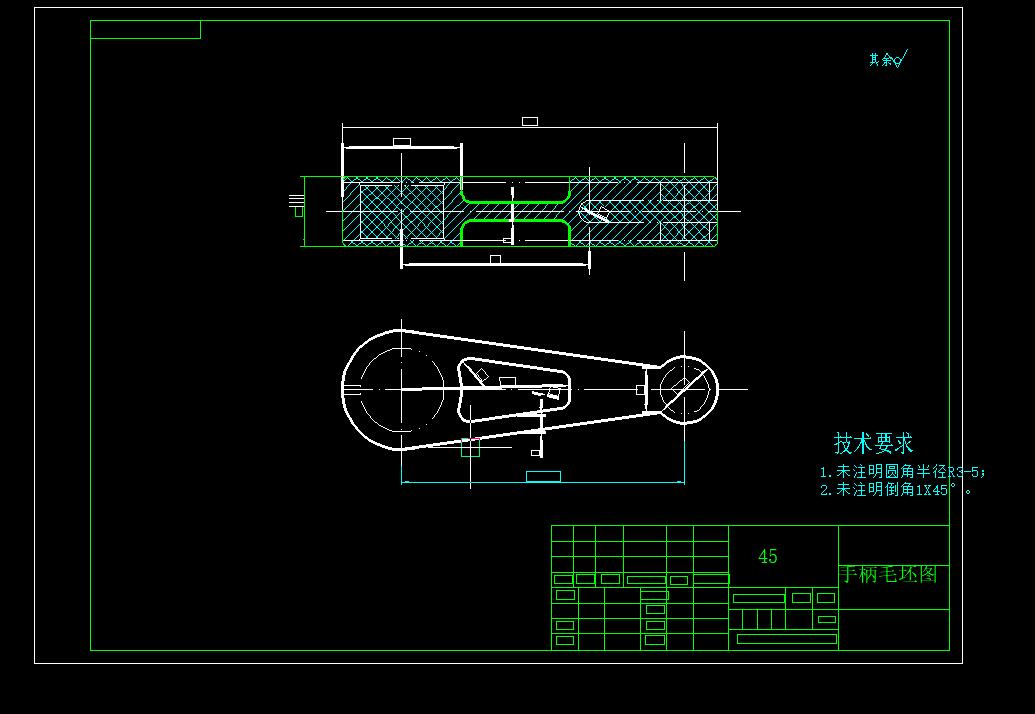

16	毛坯图.jpg	59.50K

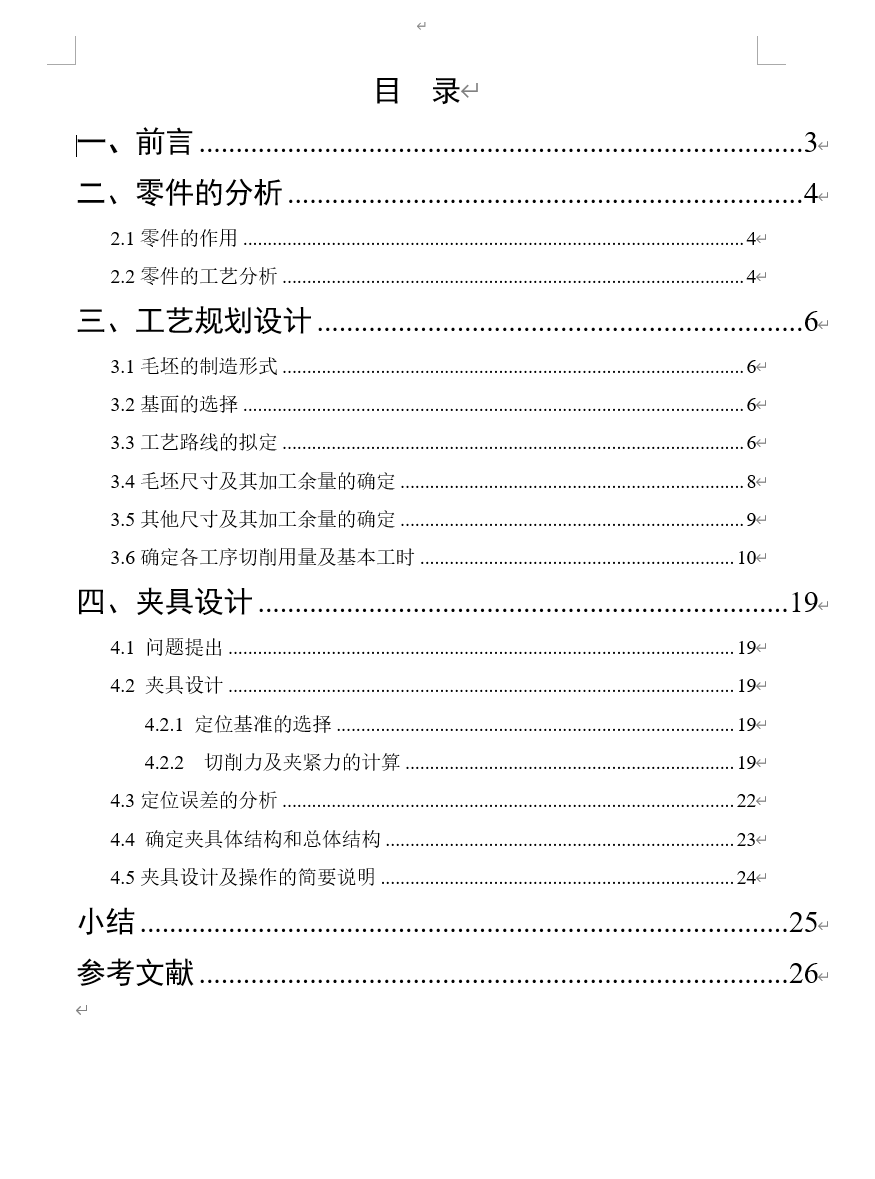

17	说明书.jpg	91.22K

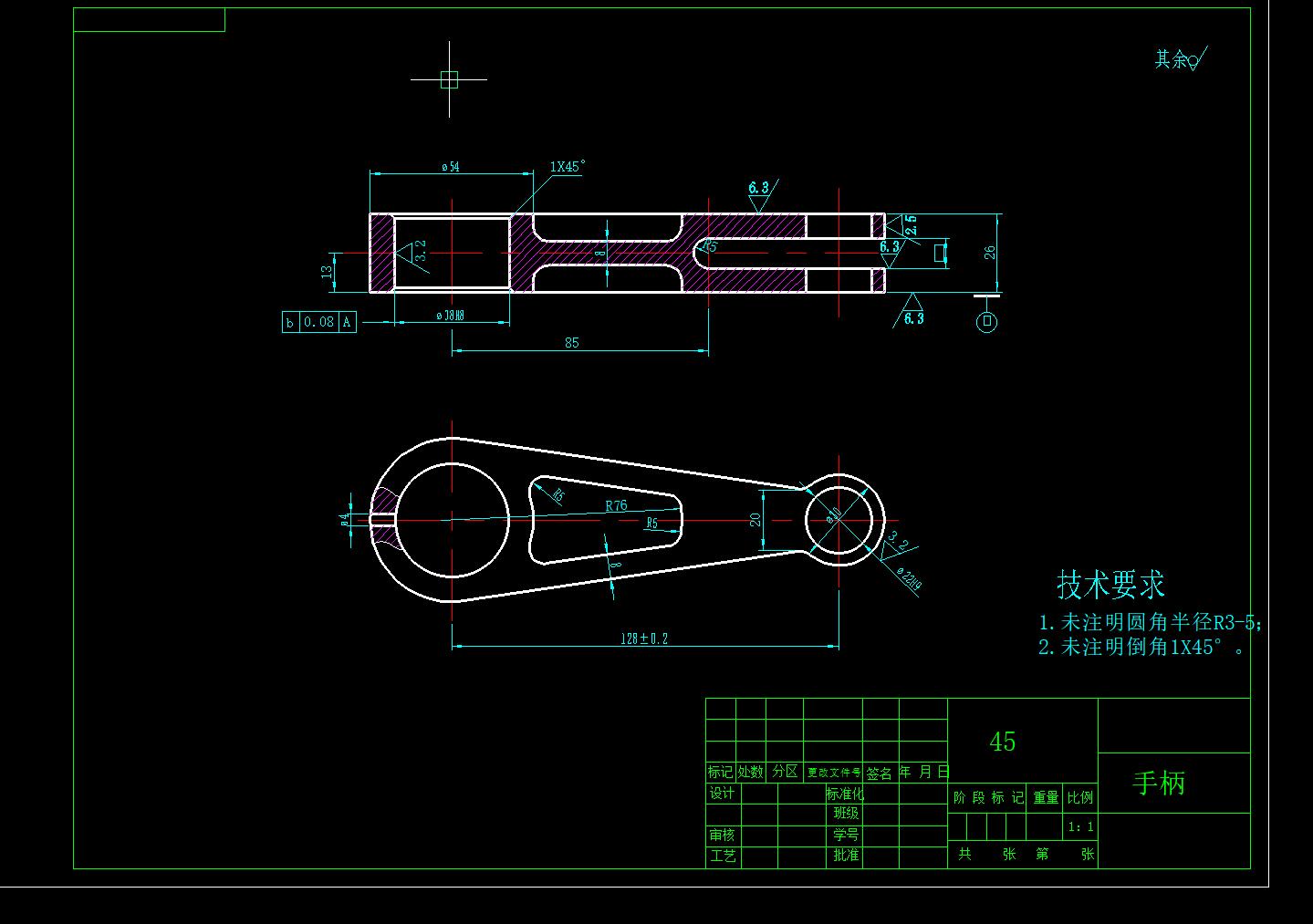

18	零件图.jpg	96.75K
19	GB27-88六角头铰制孔用螺栓M8×351.SLDPRT	114.07K
20	GB／T5781-2000六角头螺栓全螺纹C级M5×16.SLDPRT	147.84K
21	GB／T70．1-2000内六角圆柱头螺钉M10×45.SLDPRT	104.43K
22	GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT	225.50K
23	GB／T70．1-2000内六角圆柱头螺钉M8×40.SLDPRT	104.36K
24	JB／T8006．2-1999六角头压紧螺钉B型.SLDPRT	285.50K
25	JB／T8011．1-1999圆偏心轮50.SLDPRT	103.09K
26	JB／T8018．2-1999固定V形块55.SLDPRT	116.41K
27	JB／T8018．4-1999活动V形块32.SLDPRT	97.55K
28	JB／T8019-1999导板A型42.SLDPRT	125.72K
29	JB／T8045．3-1999快换钻套35×22×30.SLDPRT	95.22K
30	JB／T8045．3-1999快换钻套45×27×25.SLDPRT	406.50K
