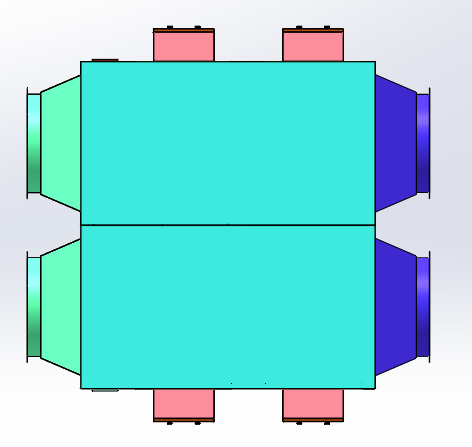

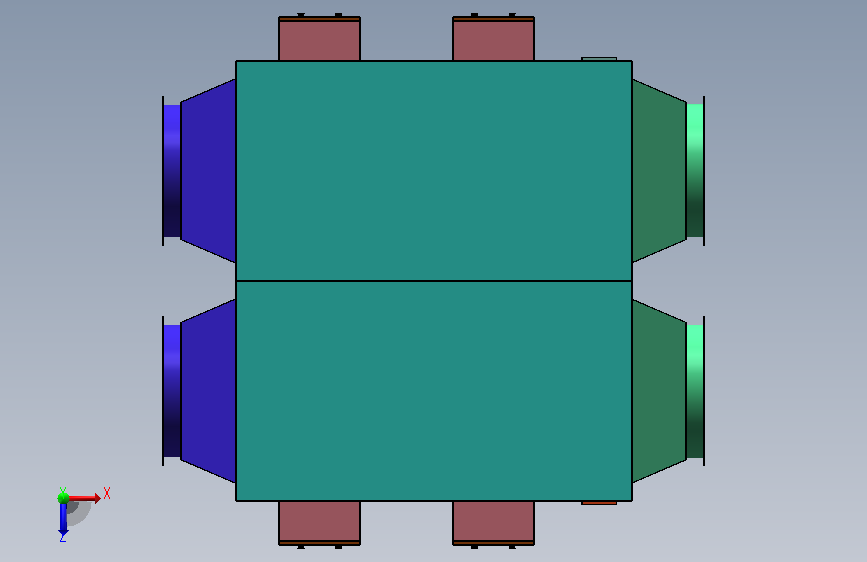

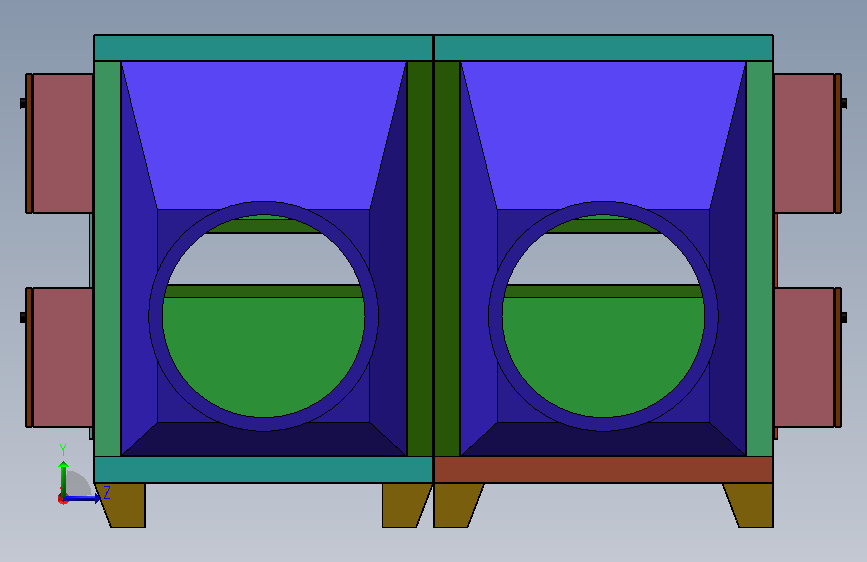

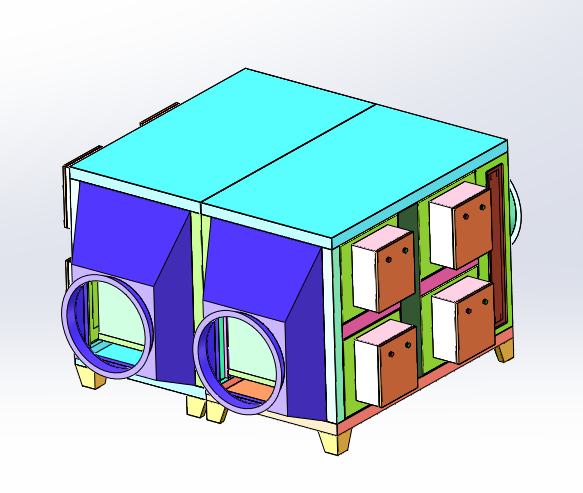

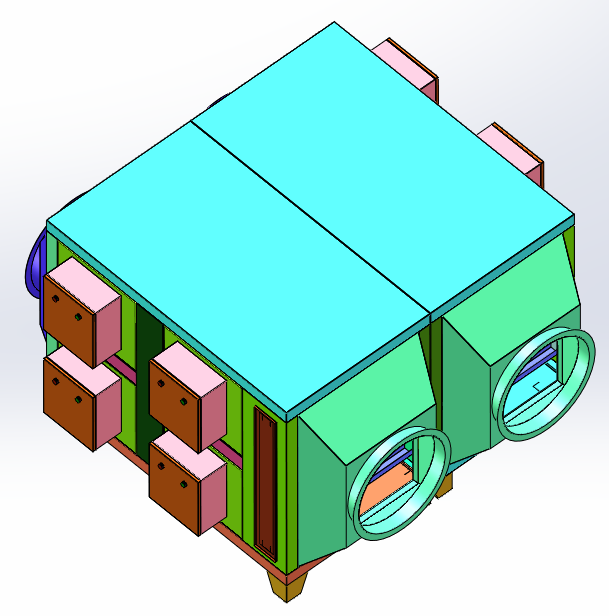

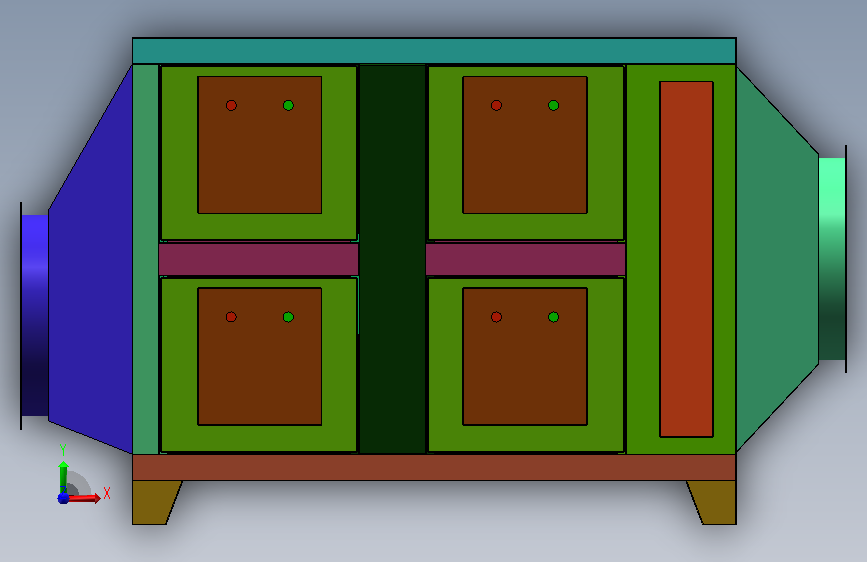

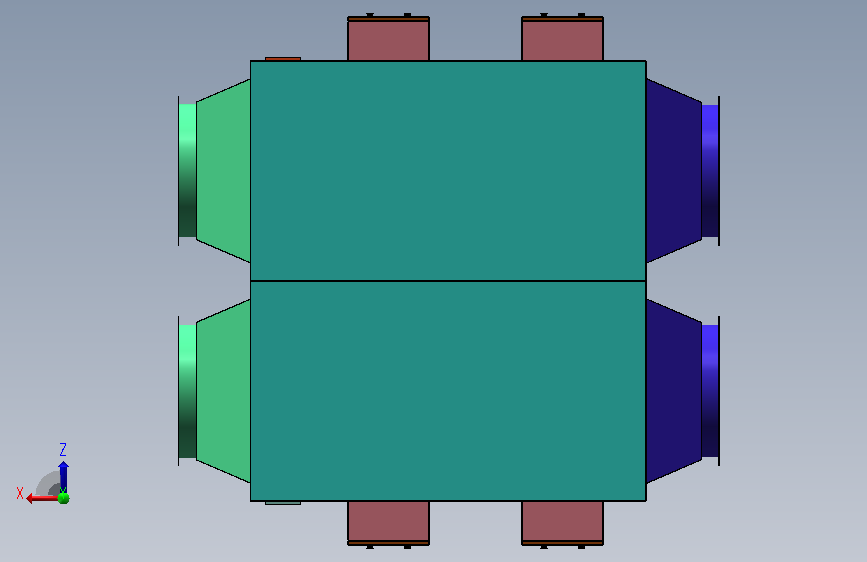

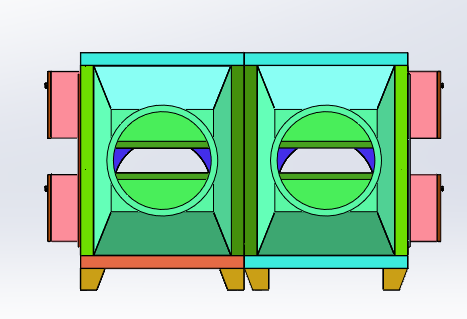

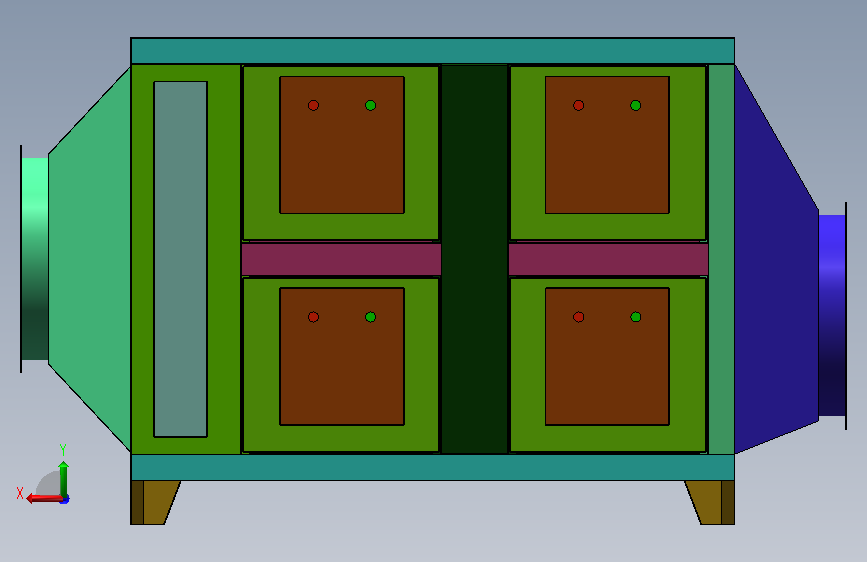

JHQ-40000风量等离子油烟净化器
(ID:3454847)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 02fc08329bd1ad6c4f1d905eef10f321.png | 14.72K |
| 2 | 127f02a5d328b9732d9126b7cf8b7c24.png | 81.16K |
| 3 | 6cc51db5b38440977d055f8c0367d018.png | 85.10K |
| 4 | 8b3c98b2a58123bbc3f97b40c56623e6.png | 23.02K |
| 5 | L角.SLDPRT | 68.61K |
| 6 | U型槽.SLDPRT | 68.37K |
| 7 | 东边变口.SLDPRT | 117.46K |
| 8 | 中间横立柱.SLDPRT | 175.83K |
| 9 | 中间立柱.SLDPRT | 126.97K |
| 10 | 前立柱.SLDPRT | 99.14K |
| 11 | 右边前立柱.SLDPRT | 109.86K |
| 12 | 后板.SLDPRT | 126.71K |
| 13 | 后板加筋.SLDPRT | 67.74K |
| 14 | 后立柱.SLDPRT | 82.61K |
| 15 | 地脚.SLDPRT | 140.56K |
| 16 | 底板.SLDPRT | 242.77K |
| 17 | 电场.SLDPRT | 54.45K |
| 18 | 电柜门盖.SLDPRT | 216.82K |
| 19 | 等离子电柜.SLDPRT | 249.72K |
| 20 | 装配体.SLDASM | 566.04K |
| 21 | 西边变口.SLDPRT | 171.59K |
| 22 | 过棉盖板.SLDPRT | 99.65K |
| 23 | 镜向底板.SLDPRT | 146.59K |
| 24 | 镜向镜向底板.SLDPRT | 133.08K |
| 25 | 门板.SLDPRT | 173.85K |
此图纸下载需要150金币
立即下载
模型信息
图纸ID:3454847
图纸格式:sldprt,sldasm
文件大小:3.35M
所需金币:150
上传时间:2026-06-19 19:16:38
是否可编辑:不可修改,不包括参数
软件版本:SOLIDWORKS 2017
标签
JHQ-40000风量等离子油烟净化器
图纸简介
等离子油烟净化器是结合低温等离子体技术与机械离心原理的油烟净化设备,可高效降解油烟污染物,广泛应用于餐饮与工业场景。
设备主要由离心分离段、高效过滤消声段、低温等离子体净化段、消声段组成:
离心分离段:通过机械离心力撞击聚集油烟颗粒,利用离心力将大颗粒油雾甩到箱体内壁,由漏油管排出。
高效过滤消声段:过滤逃逸的微米级油烟,同时吸附降低设备整体噪声。
低温等离子净化段:通过脉冲高压放电产生高能电子与活性自由基,一方面让细微油烟颗粒带电凝并沉降,另一方面分解有害异味分子,最终生成二氧化碳和水等无害物质,还可灭杀细菌病毒。
末端消声段:采用玻璃纤维消声材料进一步
