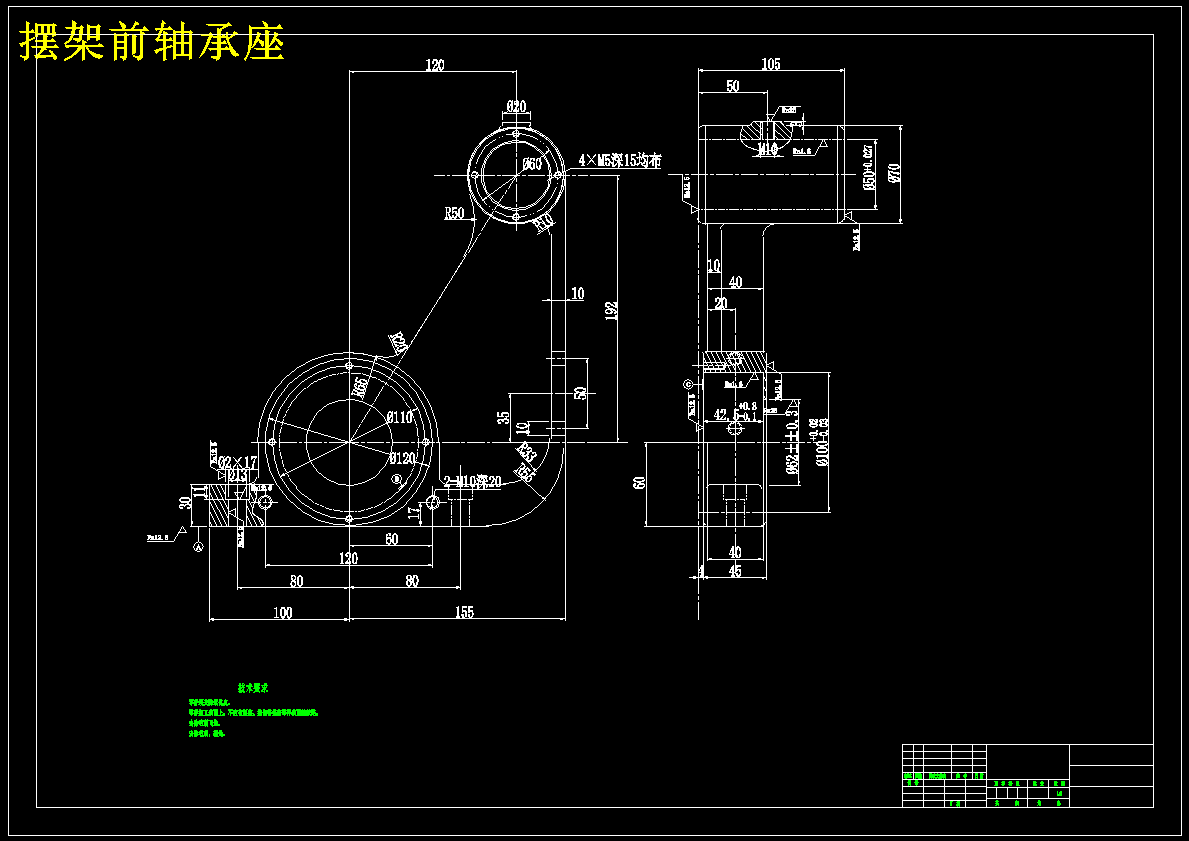

摆架前轴承座加工工艺及钻直径50孔夹具设计
（ID:3491643）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

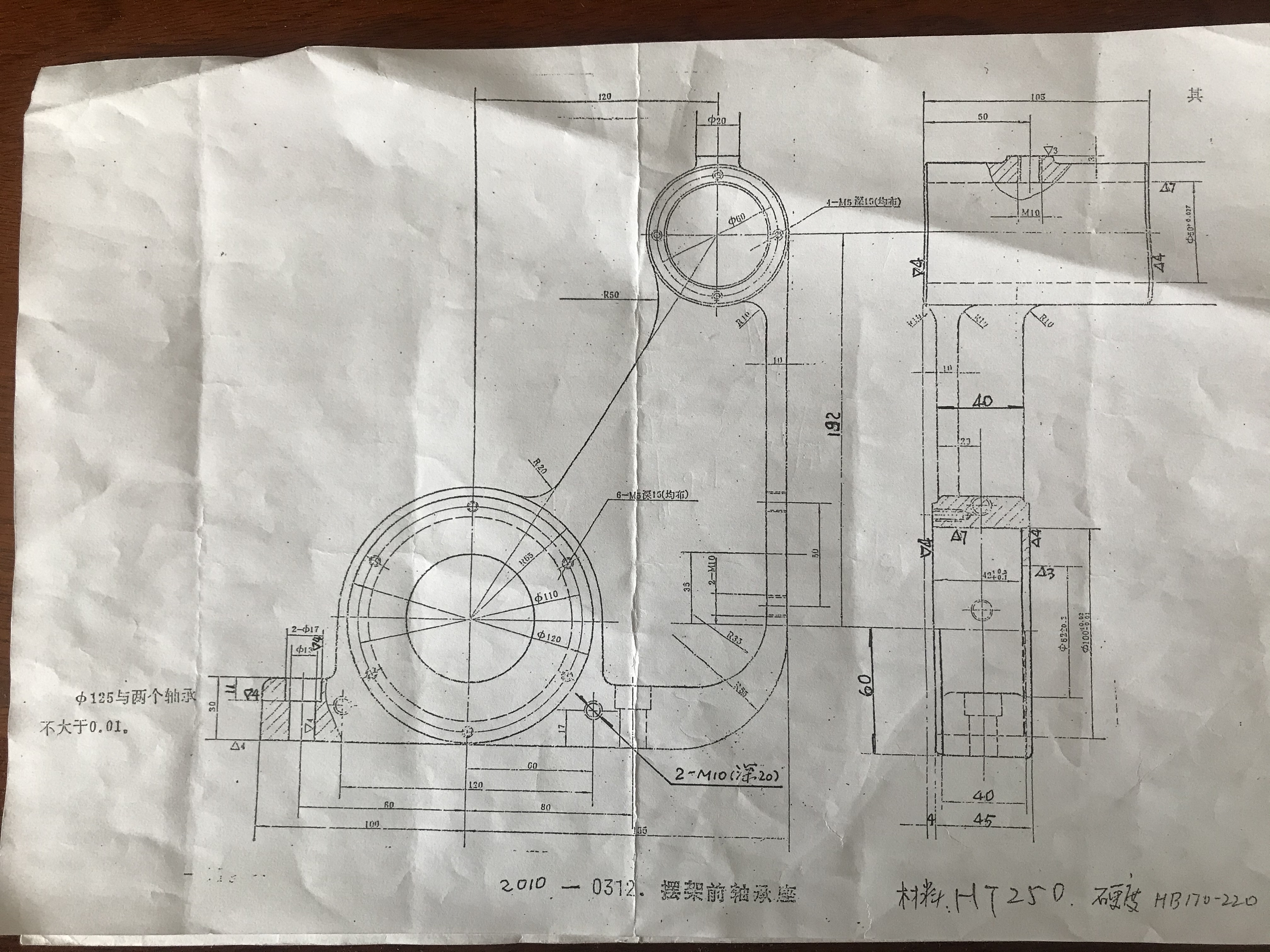

| 1 | 0工件尺寸.jpg | 3.37M |

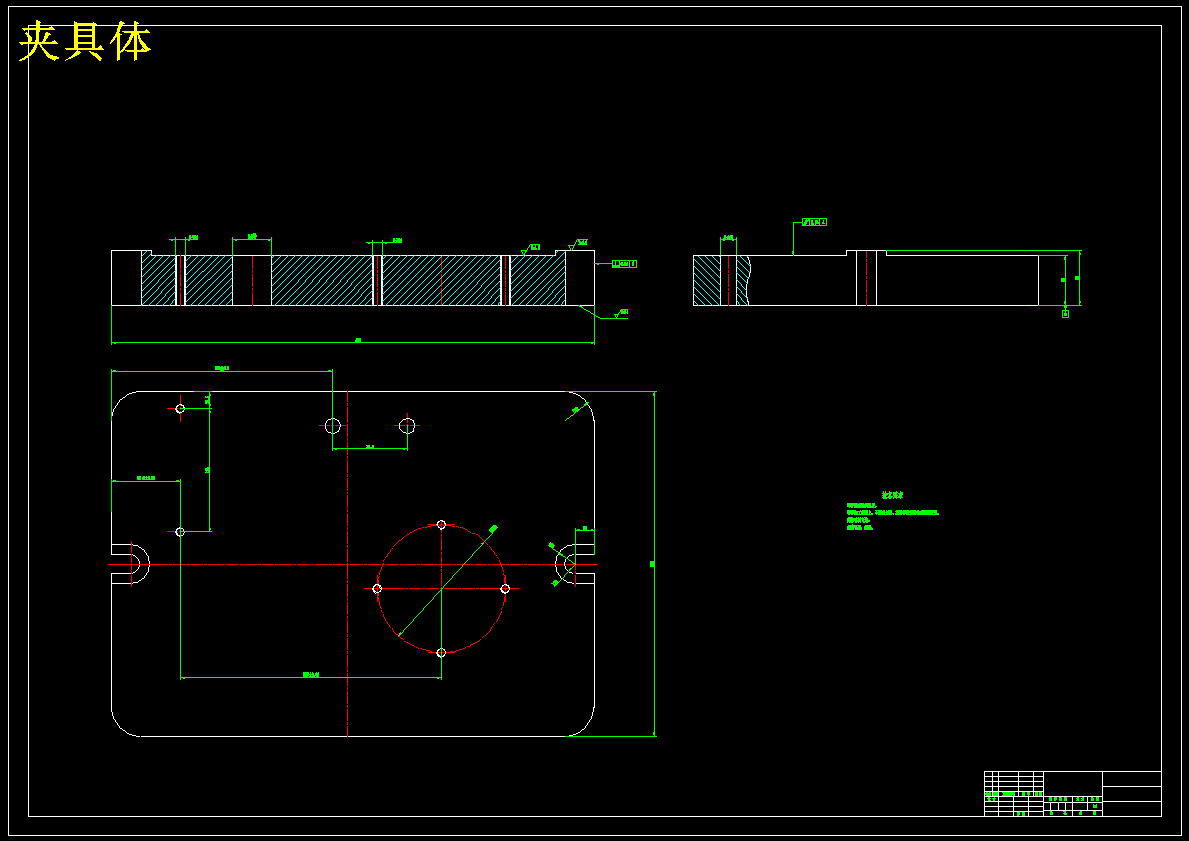

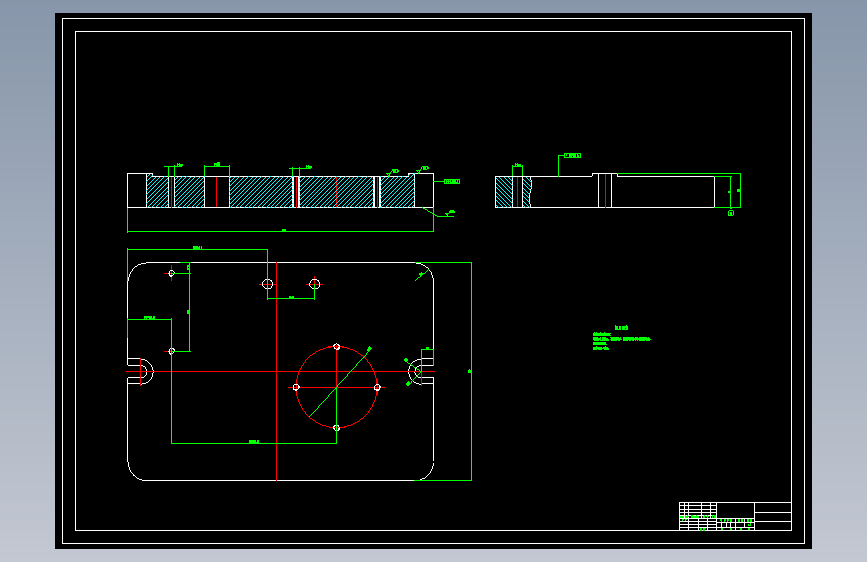

| 2 | 夹具体.dwg | 51.72K |
| 3 | 夹具体.PDF | 68.82K |
| 4 | 夹具体.png | 14.22K |

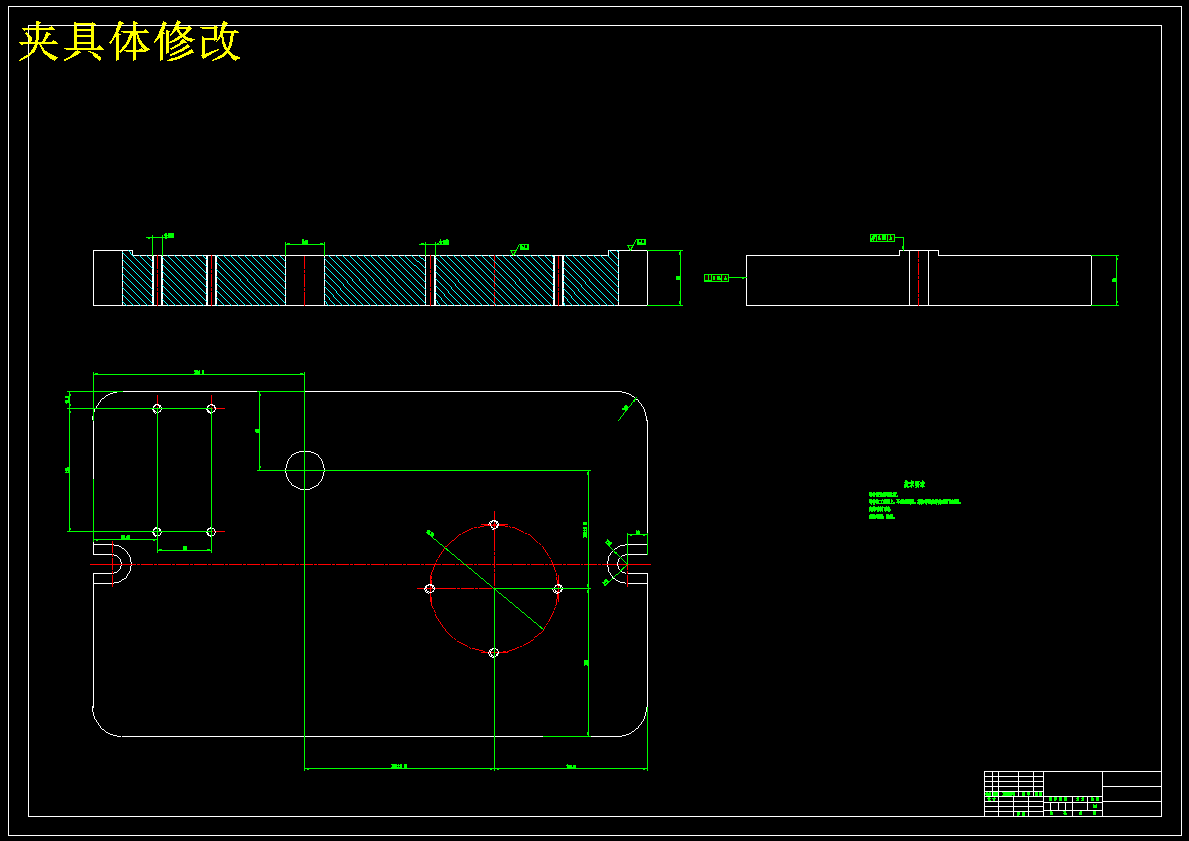

| 5 | 夹具体修改.dwg | 49.00K |
| 6 | 夹具体修改.PDF | 64.33K |
| 7 | 夹具体修改.png | 14.42K |

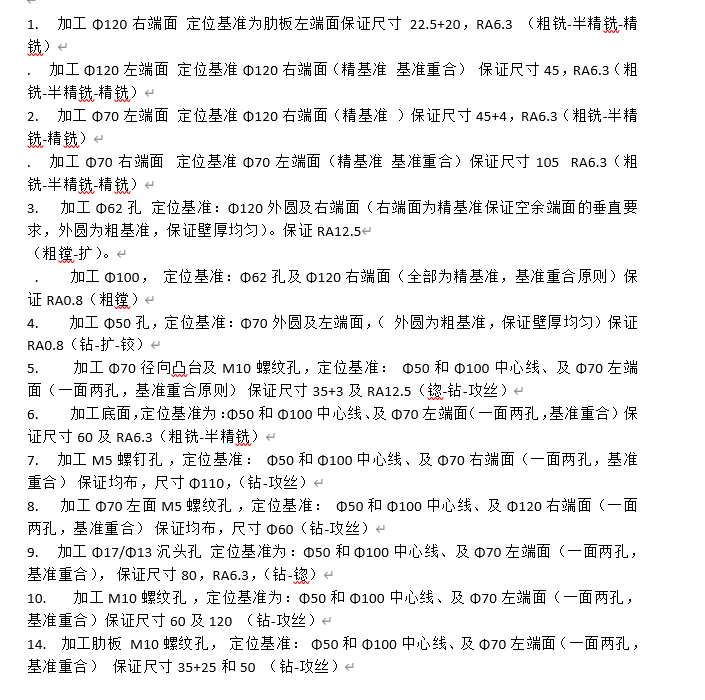

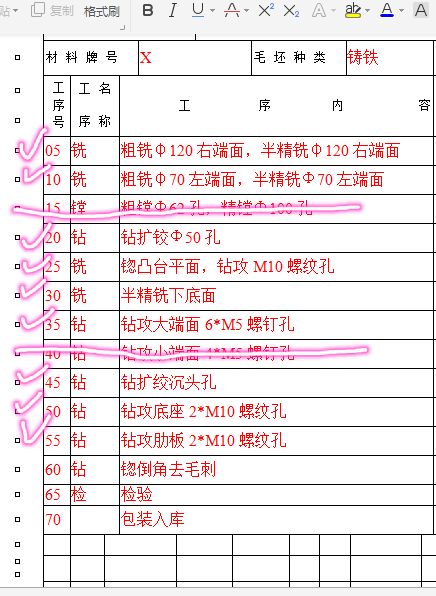

| 8 | 工艺路线.jpg | 64.62K |
| 9 | 工艺路线.png | 21.79K |

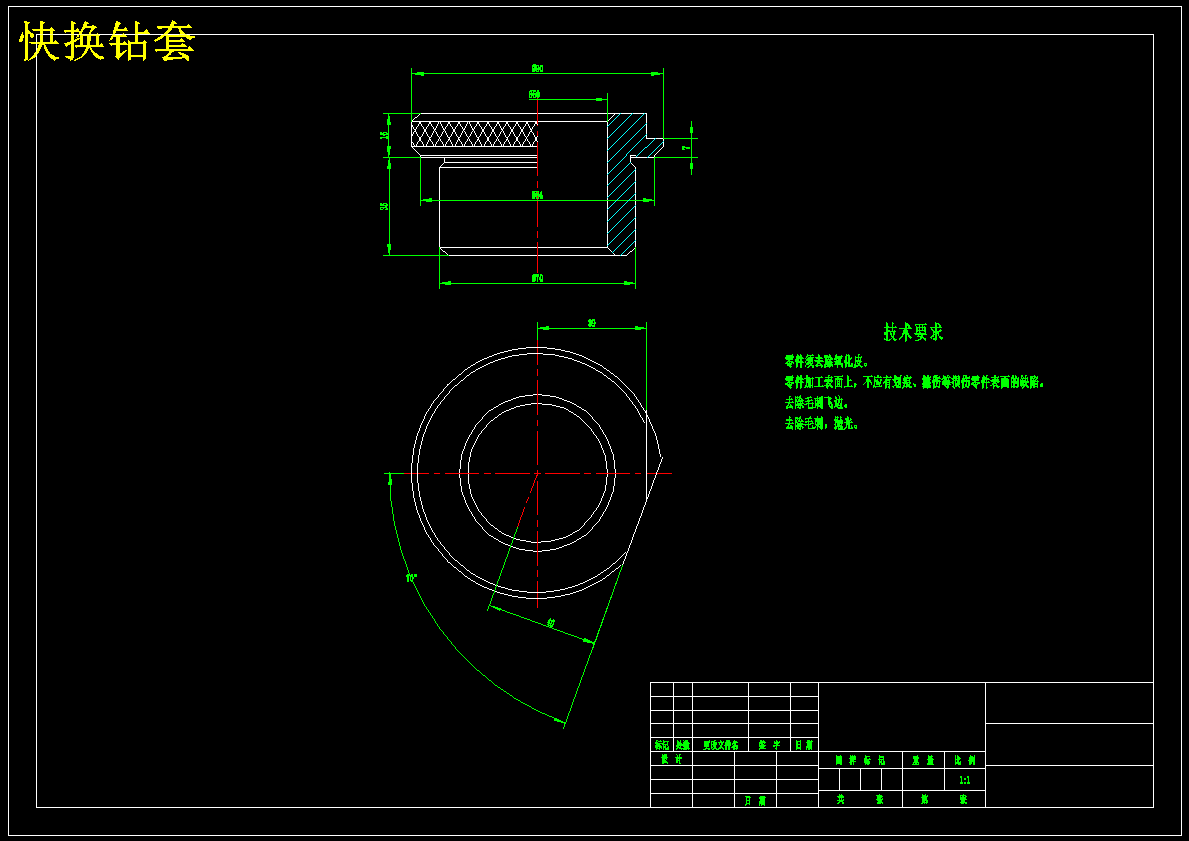

| 10 | 快换钻套.dwg | 37.15K |
| 11 | 快换钻套.PDF | 49.03K |
| 12 | 快换钻套.png | 16.13K |
| 13 | 摆架前轴承座.dwg | 61.22K |
| 14 | 摆架前轴承座.PDF | 120.80K |
| 15 | 摆架前轴承座.png | 22.62K |
| 16 | 最终夹具体.dwg | 43.15K |
| 17 | 最终夹具体.PDF | 58.22K |
| 18 | 最终夹具体.png | 13.94K |

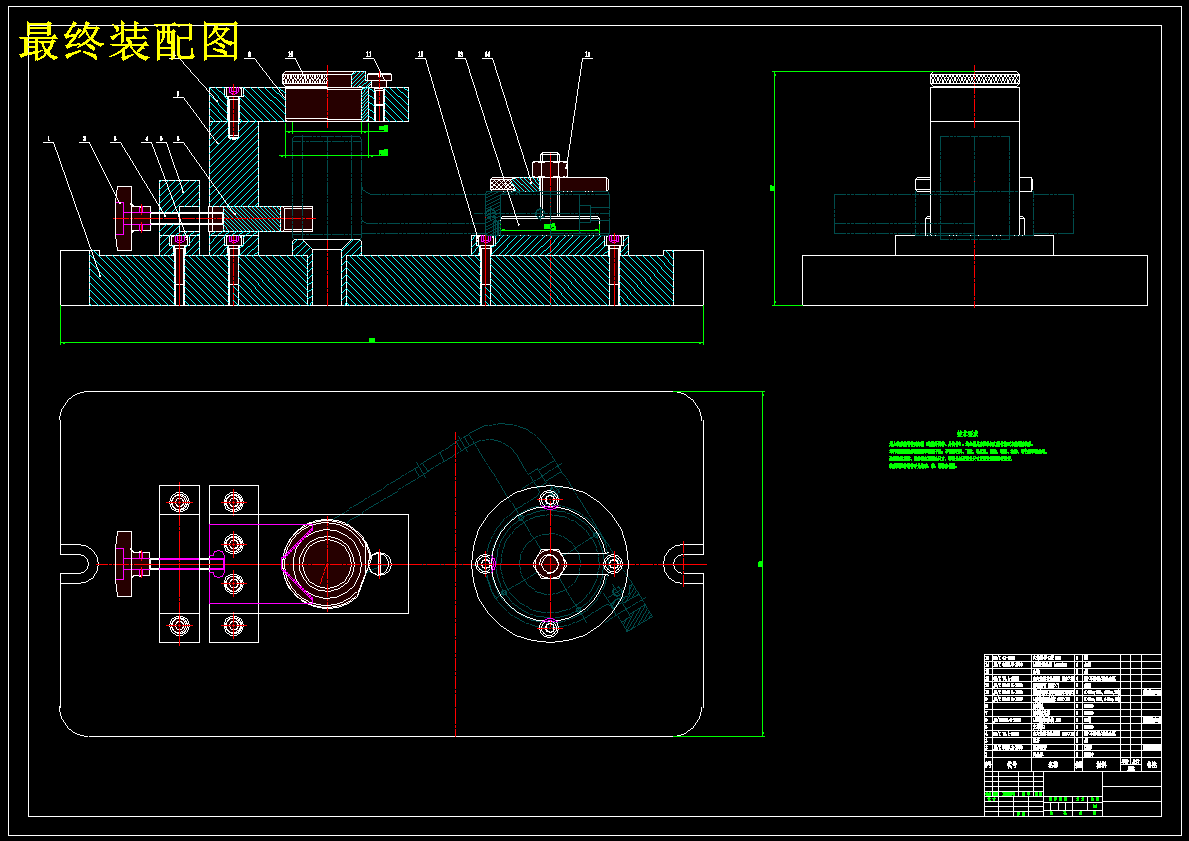

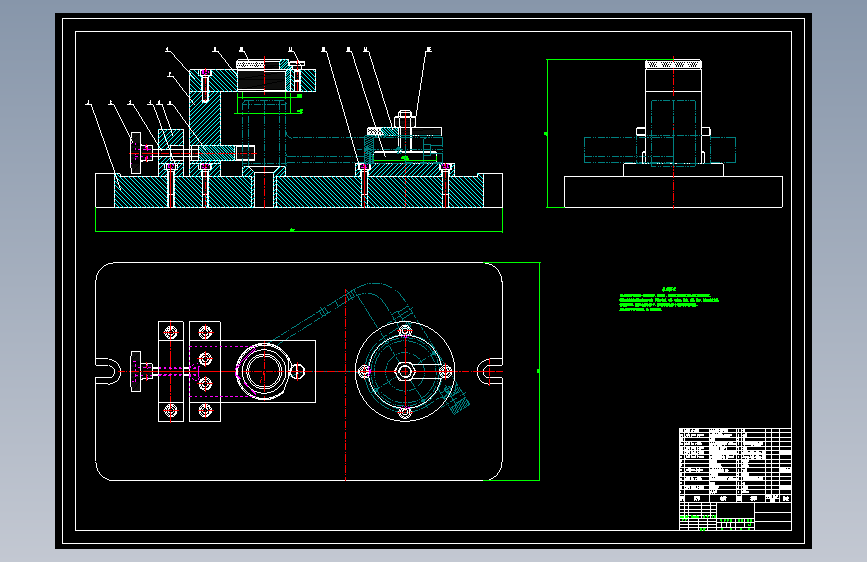

| 19 | 最终装配图.dwg | 205.64K |
| 20 | 最终装配图.PDF | 310.52K |
| 21 | 最终装配图.png | 35.84K |

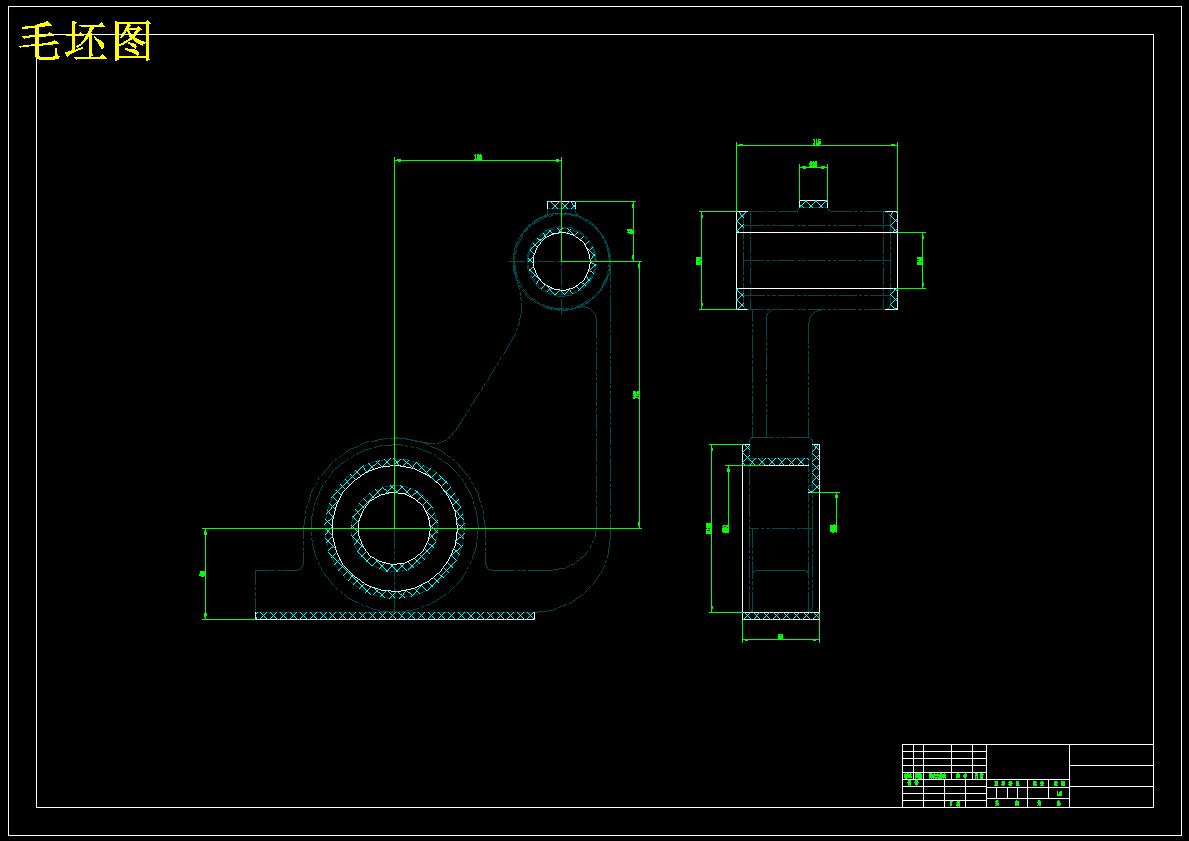

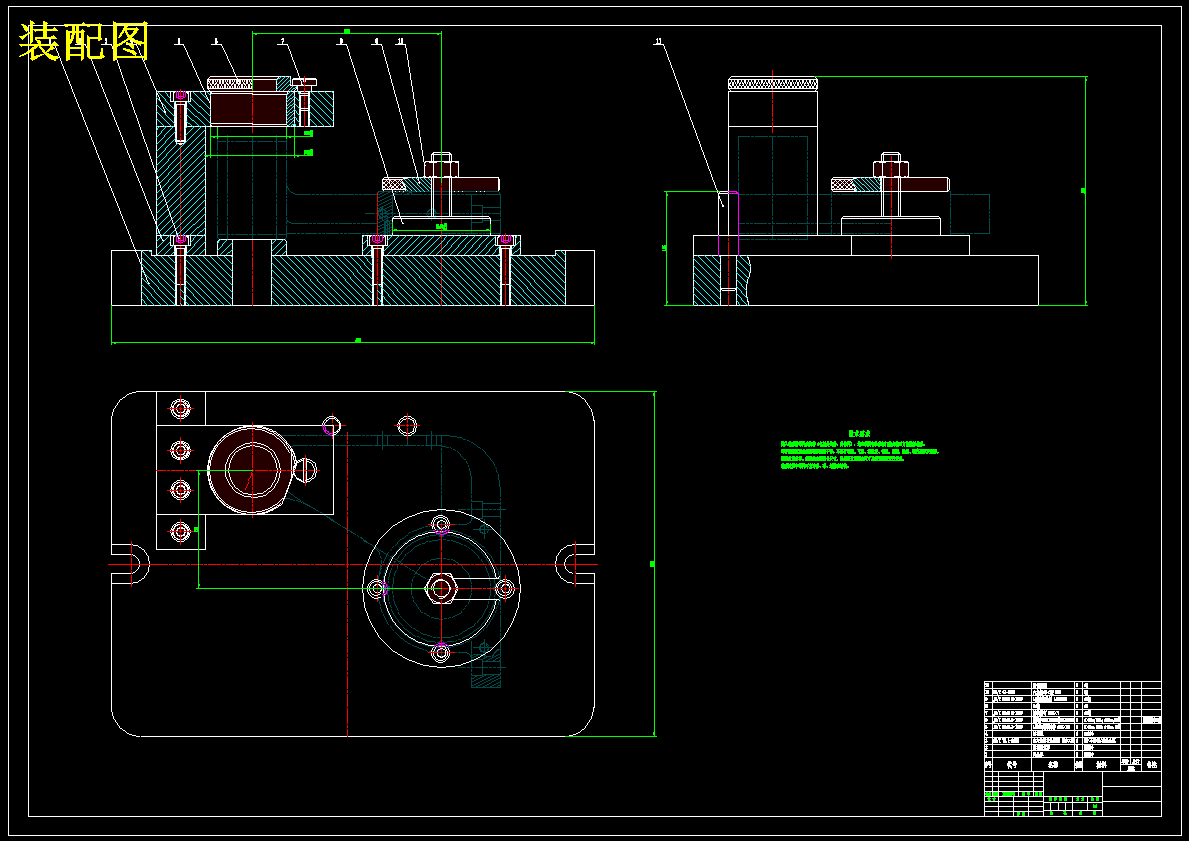

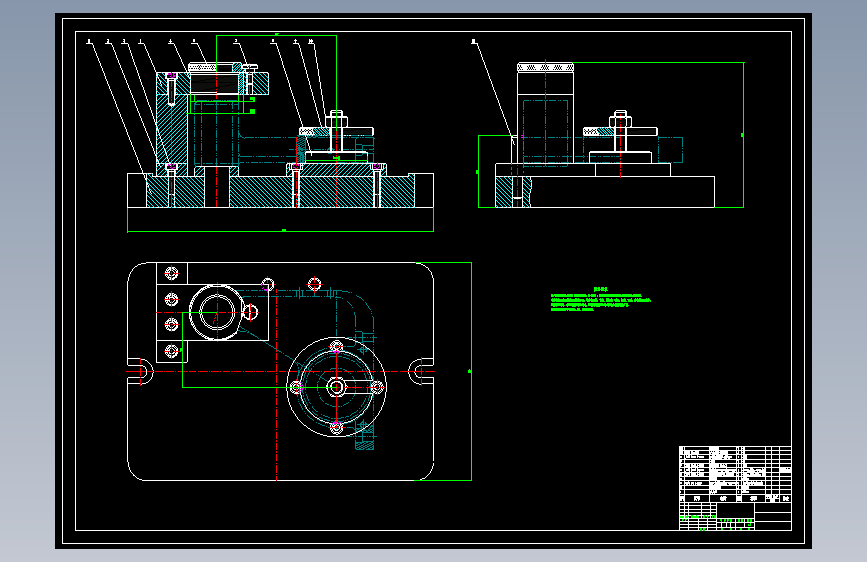

| 22 | 毛坯图.dwg | 44.99K |
| 23 | 毛坯图.PDF | 42.01K |
| 24 | 毛坯图.png | 18.18K |
| 25 | 装配图.dwg | 164.00K |
| 26 | 装配图.PDF | 248.92K |
| 27 | 装配图.png | 32.42K |
| 28 | 装配图修改.dwg | 206.32K |
| 29 | 装配图修改.PDF | 307.45K |
| 30 | 装配图修改.png | 35.22K |
| 31 | 说明书.doc | 98.00K |
| 32 | 钻模板.dwg | 38.27K |
| 33 | 钻模板.PDF | 52.69K |
| 34 | 钻模板.png | 12.26K |
