起重机可伸缩动画版

（ID:3547287）

改图/画图

机械设备 / 工程机械 / 起重机可伸缩动画版

©原创

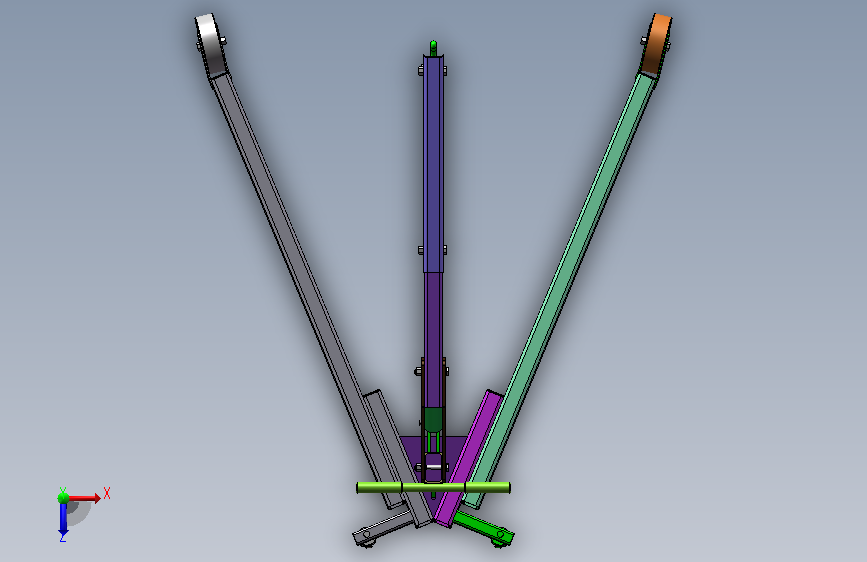

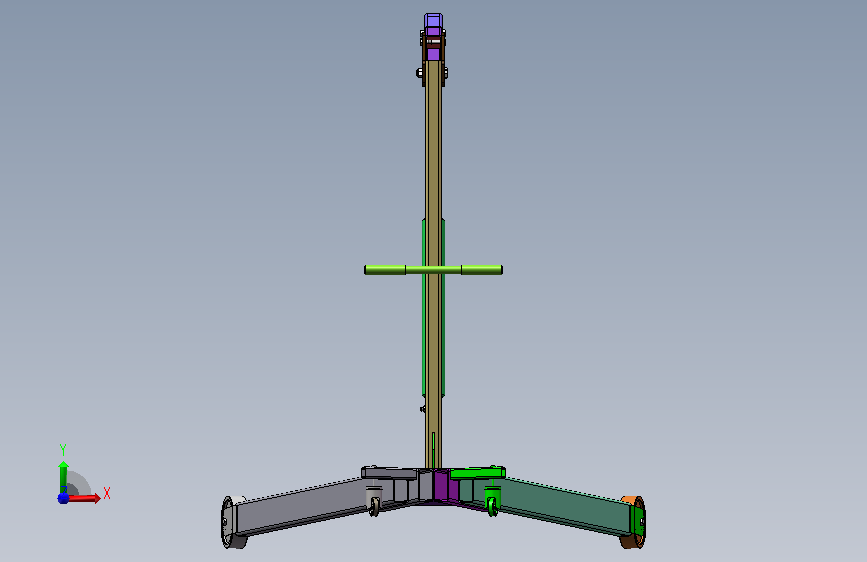

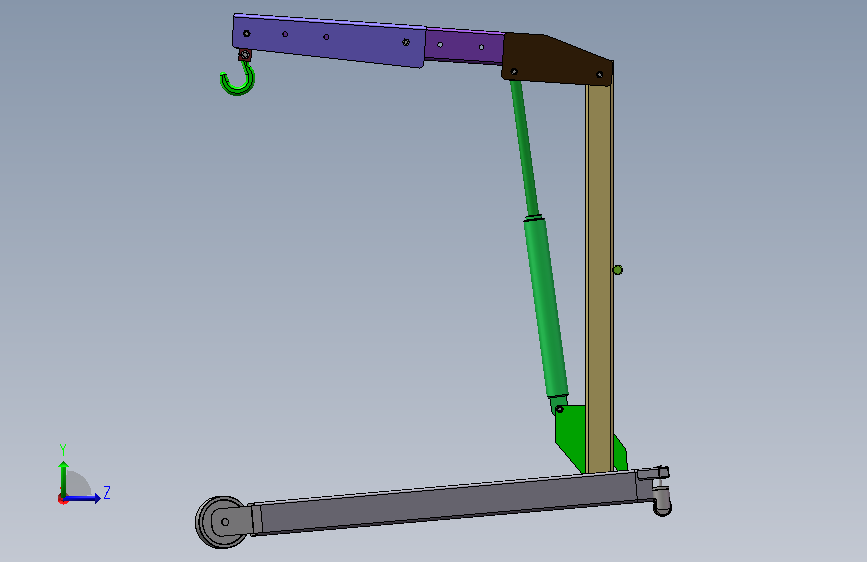

平面图

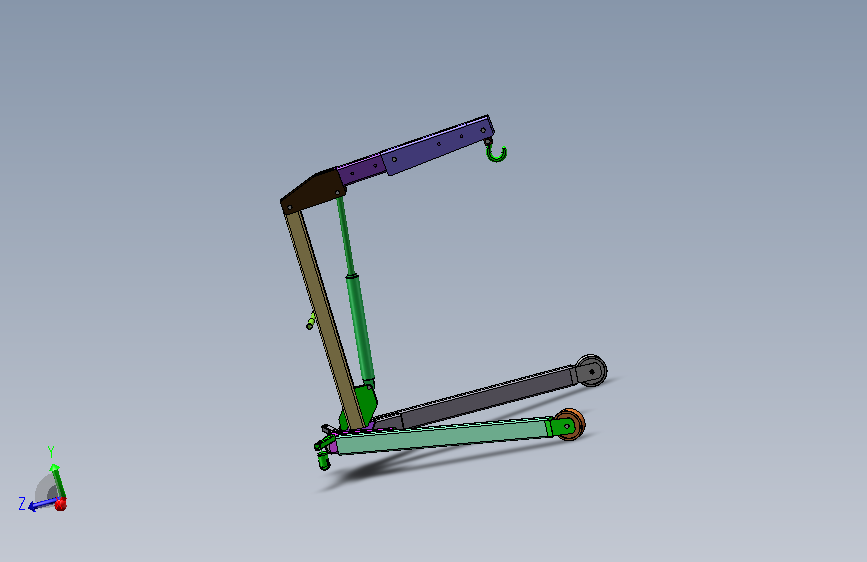

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1型六角螺母C级M16.SLDPRT	125.04K
2	1型六角螺母C级M20.SLDPRT	124.42K
3	DIN59410-120x60x5-1500_02.SLDPRT	86.37K
4	DIN59410-120x60x5-450.SLDPRT	95.13K
5	DIN59410-40x40x2.9-100.SLDPRT	50.24K
6	poklopac.SLDPRT	54.71K
7	WHEEL2.SLDPRT	213.46K
8	主杆.SLDPRT	50.14K
9	伸缩杆.SLDPRT	129.35K
10	六角头螺栓C级M16×100.sldprt	181.63K
11	六角头螺栓C级M16×65.sldprt	188.40K
12	六角头螺栓C级M16×80.sldprt	182.89K
13	六角头螺栓C级M20×60.SLDPRT	207.50K
14	前固定板.SLDPRT	62.62K
15	吊环.SLDPRT	204.26K
16	固定块.SLDPRT	52.95K
17	固定板.SLDPRT	46.35K
18	夹板.SLDPRT	49.46K

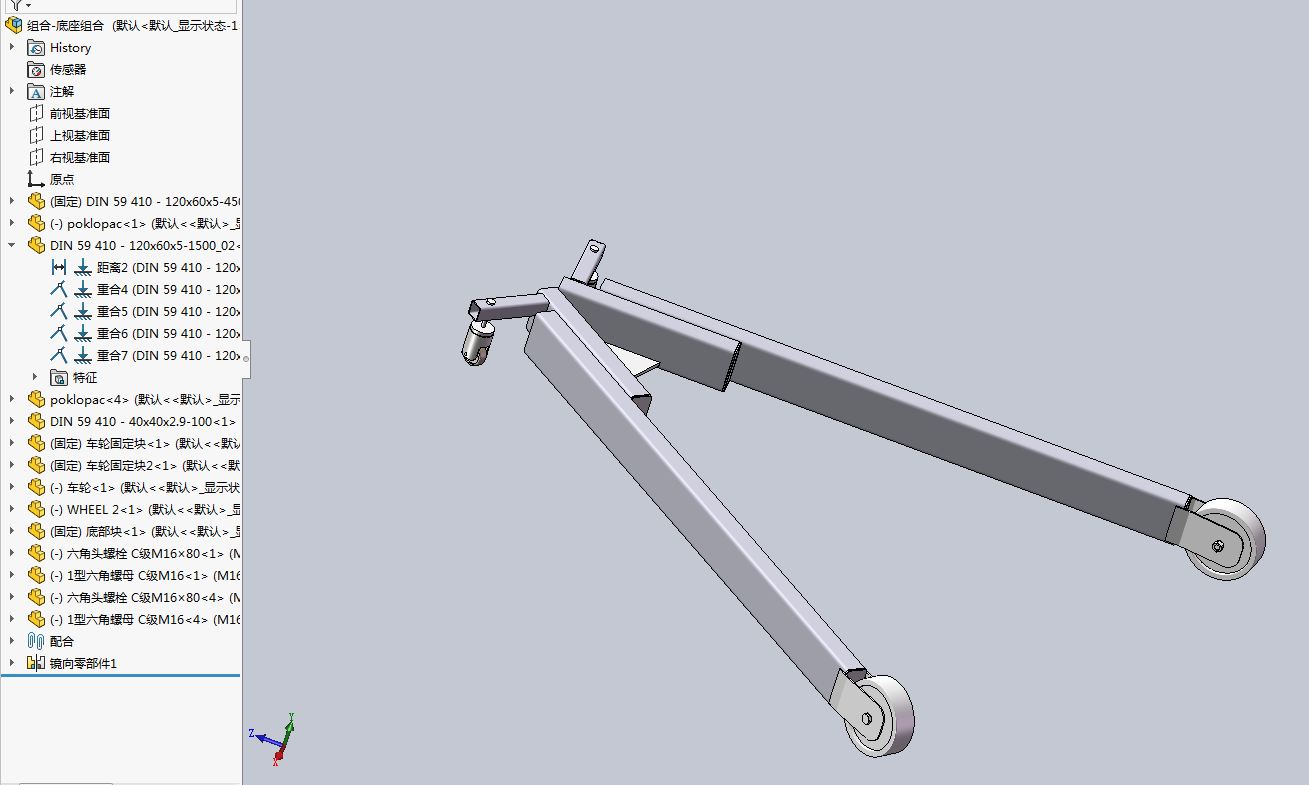

19	底座组合.JPG	99.15K
20	底部块.SLDPRT	55.14K
21	延长臂.SLDPRT	54.97K
22	捕获.JPG	40.20K
23	推杆把手.SLDPRT	54.69K
24	支撑杆.SLDPRT	54.41K
25	液压缸.SLDPRT	117.58K

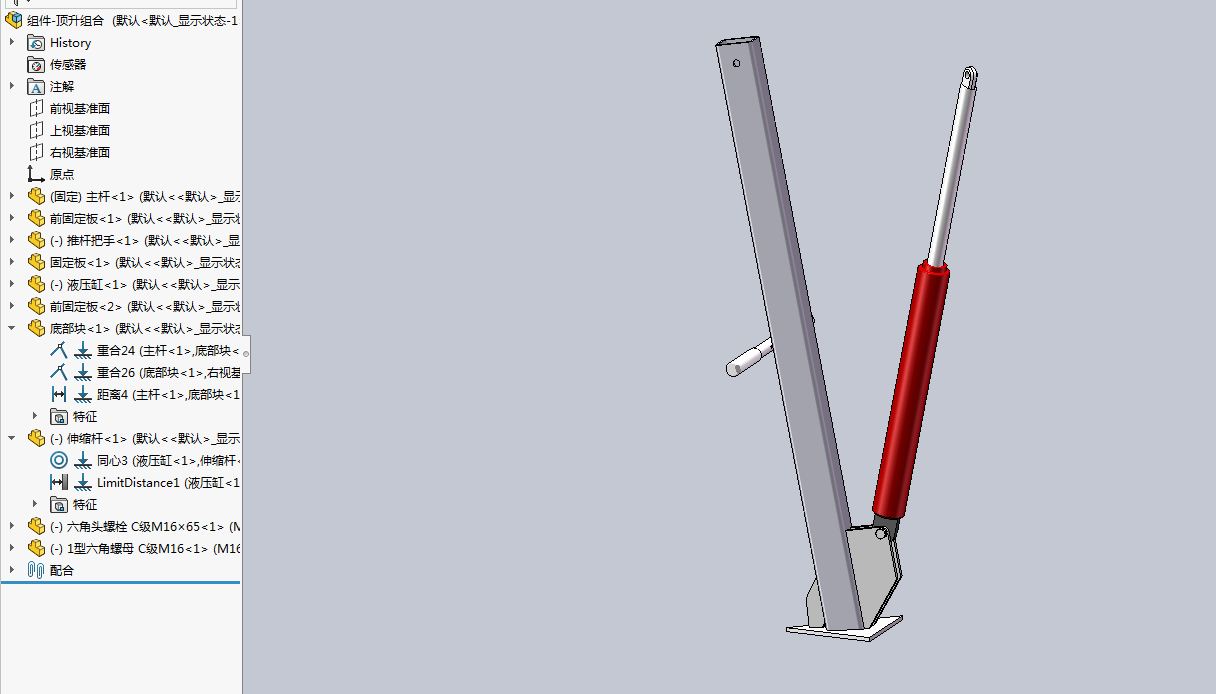

26	液压顶升.JPG	78.61K

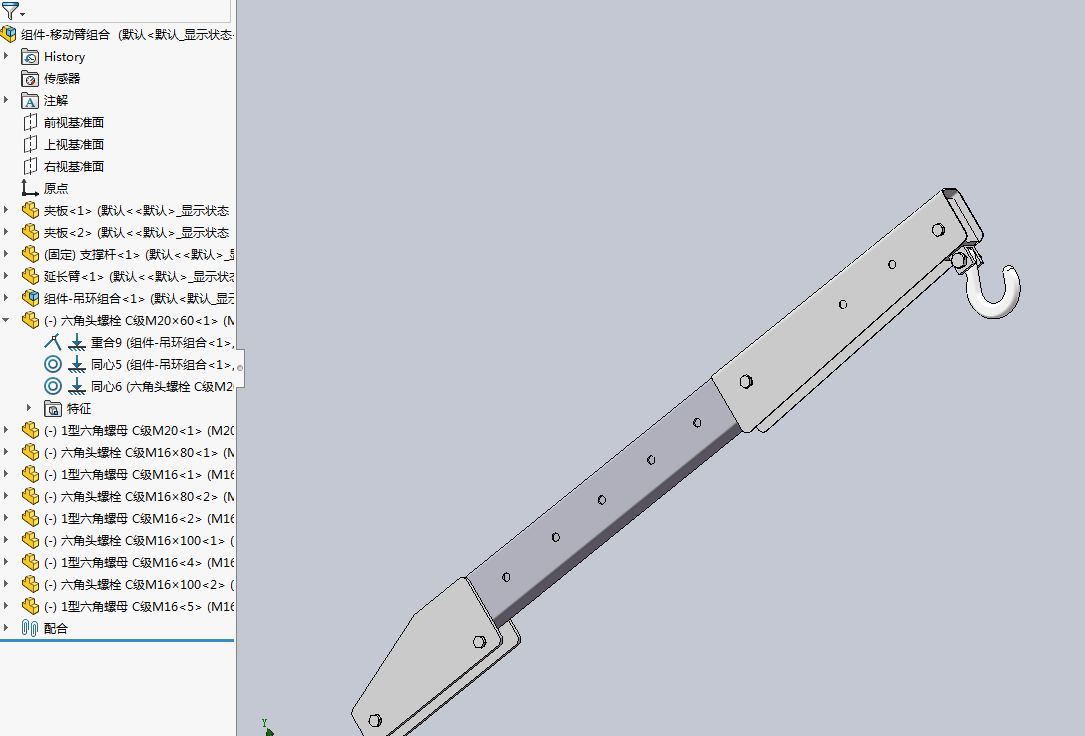

27	移动臂组合.JPG	84.95K
28	组件-吊环组合.SLDASM	183.30K
29	组件-移动臂组合.SLDASM	316.26K
30	组件-起动机组合.SLDASM	680.04K
31	组件-顶升组合.SLDASM	205.46K
32	组合-底座组合.SLDASM	326.08K
33	车轮.SLDPRT	58.08K
34	车轮固定块.SLDPRT	79.10K
35	车轮固定块2.SLDPRT	79.62K

此图纸下载需要10金币

立即下载

发布者

机械工程师 Q964562860

创作: 56

粉丝: 3

加入时间：2026-02-10

私信

关注

模型信息

图纸ID：3547287

图纸格式：sldprt,sldasm

文件大小：4.36M

所需金币：10

上传时间：2026-07-04 14:19:34

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2020

图纸简介

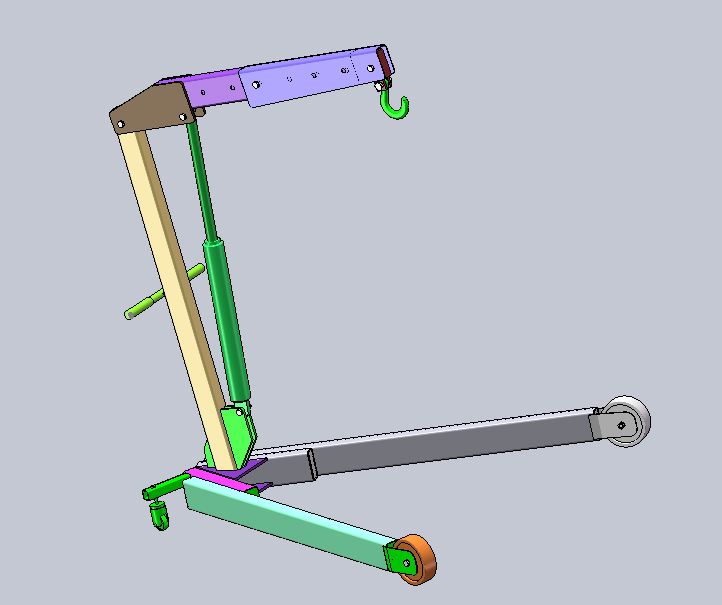

‌可折叠吊臂总成‌ 顶部的分段式吊臂采用铰接结构设计，臂身预留多组安装孔位可适配不同的伸出长度，末端配置标准起重吊钩，能够根据作业需求调整吊点位置，闲置时可向下折叠大幅缩减整机占用空间。 ‌液压举升系统‌ 机身中部的绿色液压油缸是核心动力部件，通过手动液压驱动即可带动吊臂完成举升动作，实现重物的平稳起吊，操作门槛低、动力输出稳定，适配1吨及以下的小吨位起重作业。 ‌人机操作部件‌ 斜向主支撑臂旁设置了横向操作握把，既可以作为整机移动时的推行扶手，也可配套液压泵的操作杆，完成手动压动举升的操作动作。 ‌移动式支撑底架‌ 采用U型跨腿式底架设计，底架的两条支腿末端分别配置不同功能的脚轮：其中一组为
