行星运动螺旋式混合机设计【含14张CAD图纸+文档】
（ID:3551757）
改图/画图
截图
AI截图渲染
✨AI图片渲染

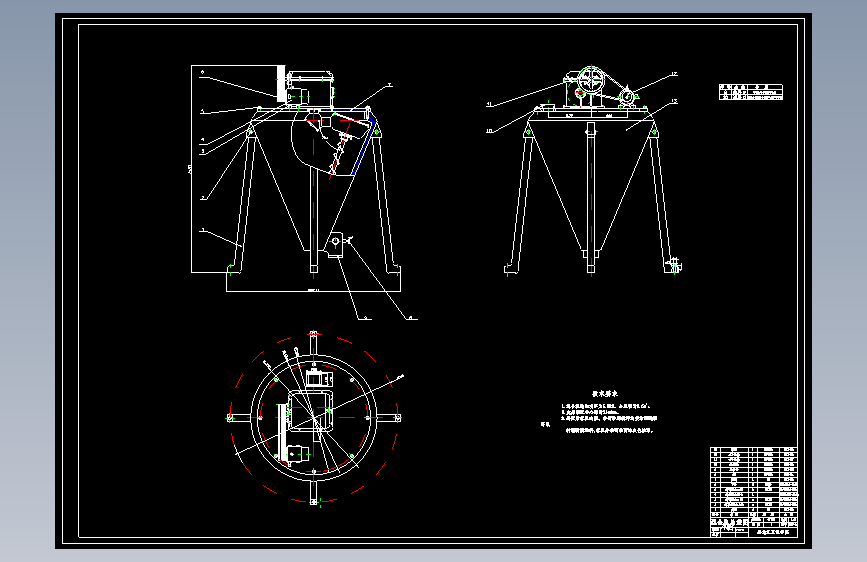

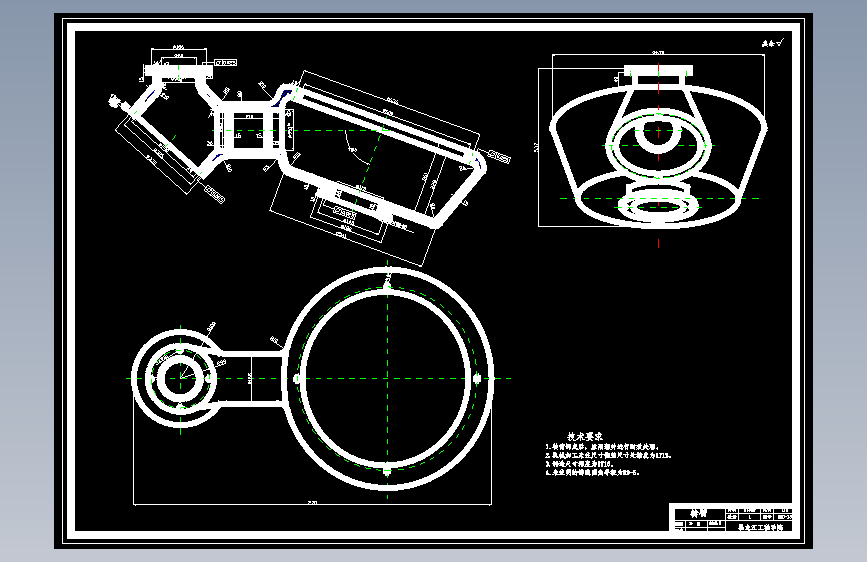

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1-A0-混合机总装图.dwg | 102.95K |
| 2 | 1-A0-混合机总装图.PDF | 213.96K |
| 3 | 1-A0-混合机总装图.png | 27.57K |

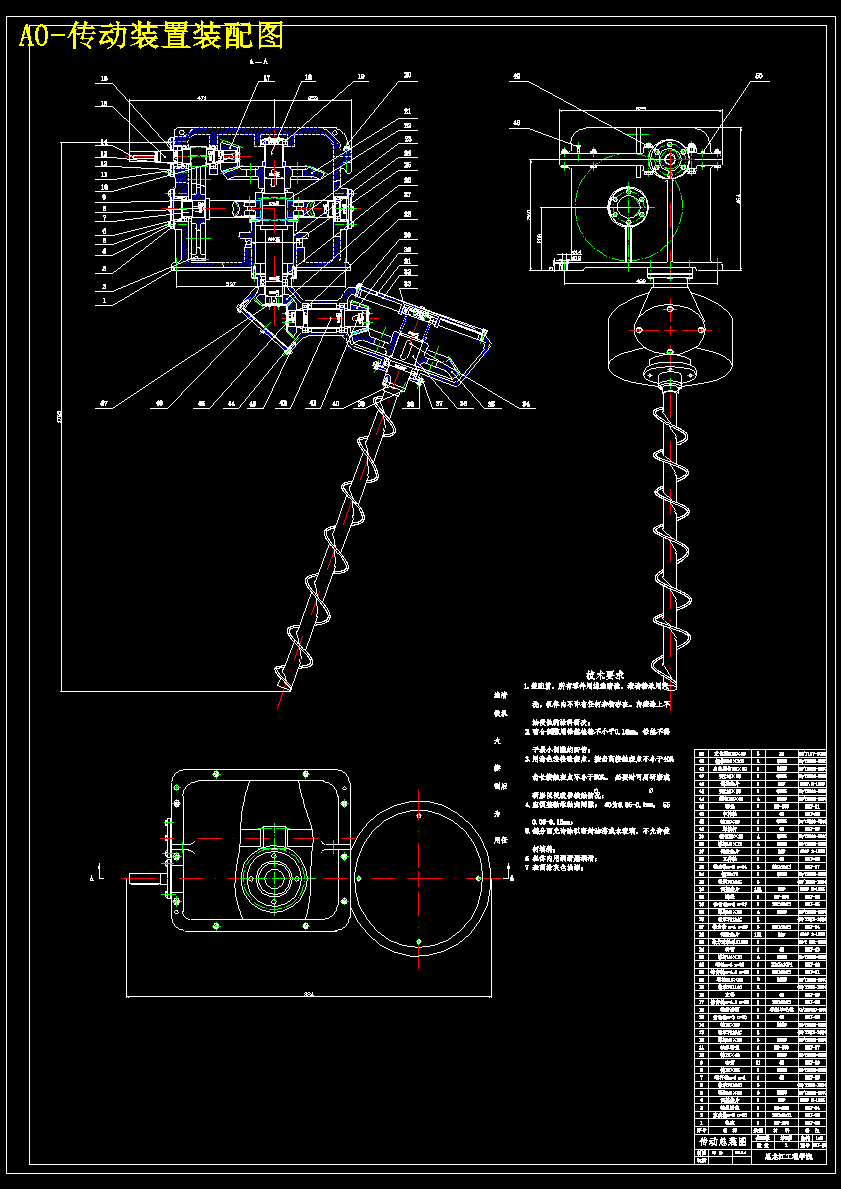

| 4 | A0-传动装置装配图.dwg | 245.17K |
| 5 | A0-传动装置装配图.PDF | 615.27K |
| 6 | A0-传动装置装配图.png | 49.03K |

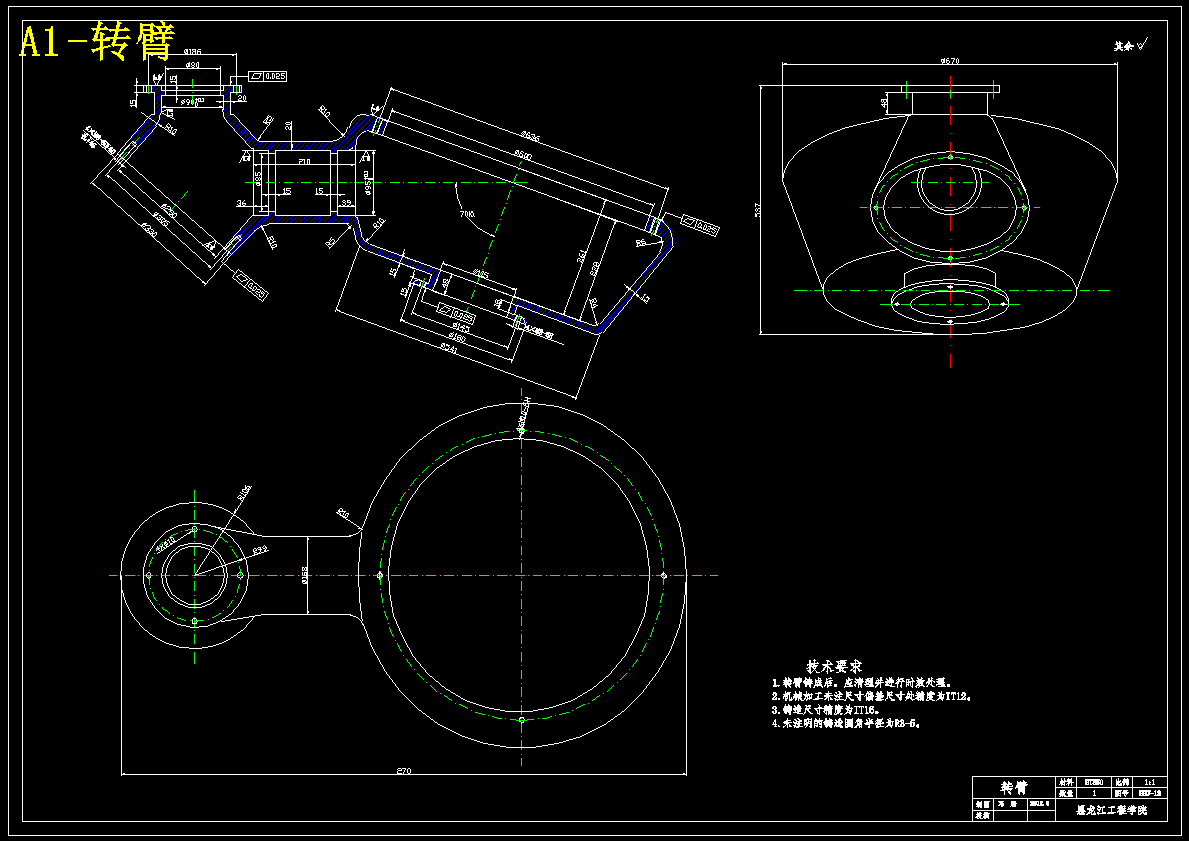

| 7 | A1-转臂.dwg | 78.10K |
| 8 | A1-转臂.PDF | 96.59K |
| 9 | A1-转臂.png | 34.02K |

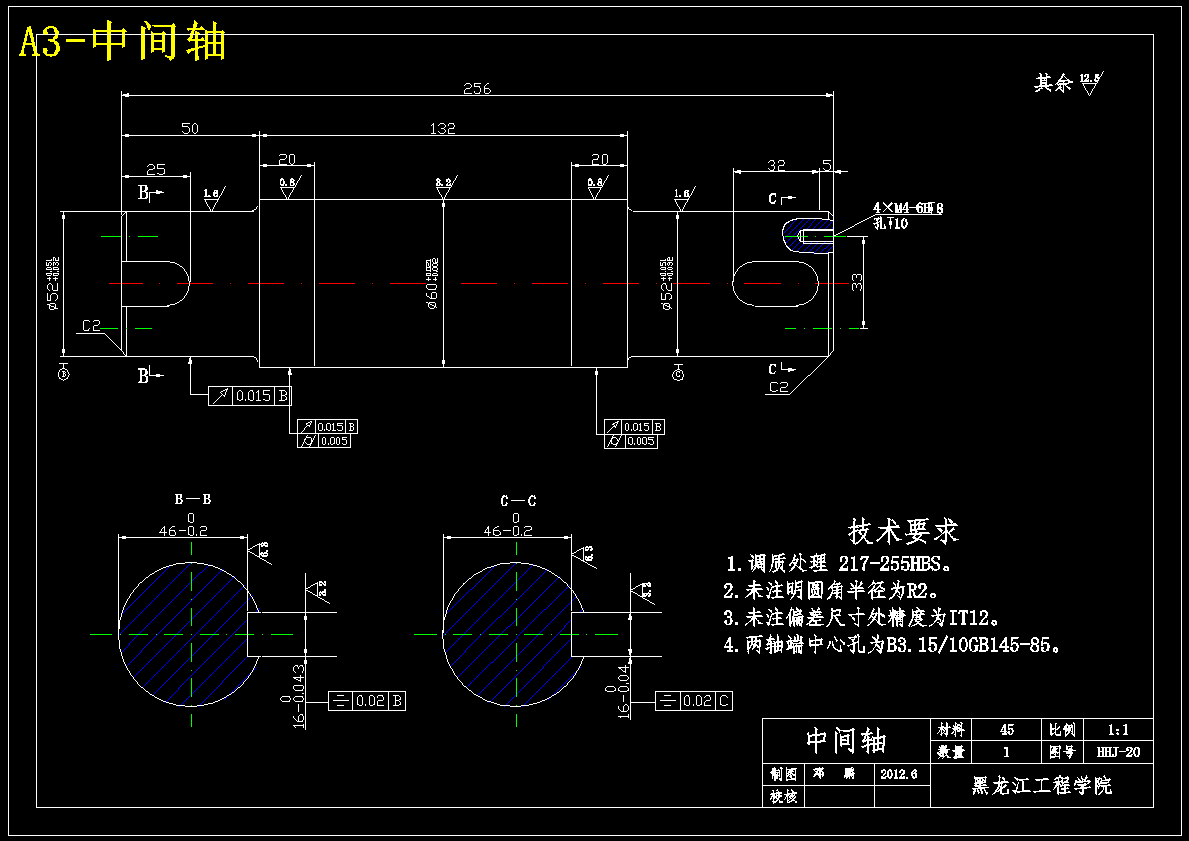

| 10 | A3-中间轴.dwg | 45.66K |
| 11 | A3-中间轴.PDF | 72.45K |
| 12 | A3-中间轴.png | 23.98K |

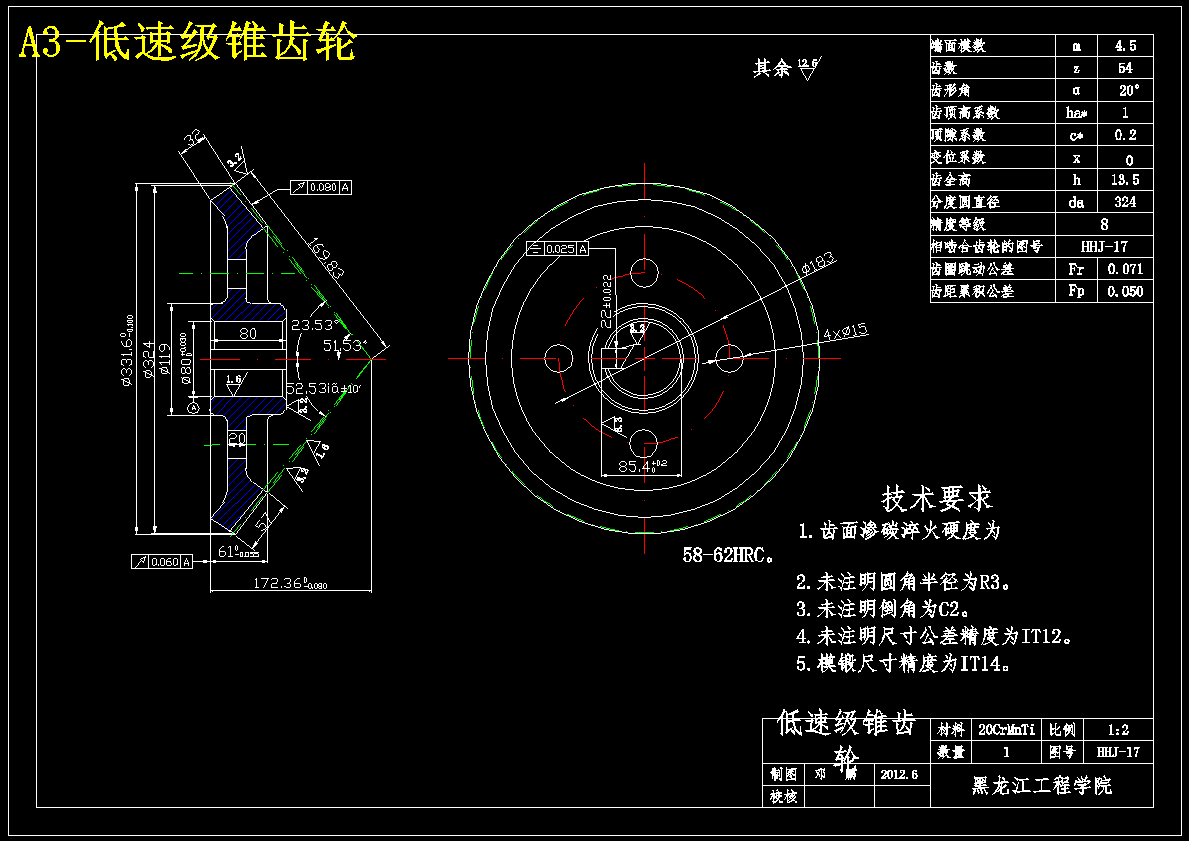

| 13 | A3-低速级锥齿轮.dwg | 48.78K |
| 14 | A3-低速级锥齿轮.PDF | 129.09K |
| 15 | A3-低速级锥齿轮.png | 36.67K |
| 16 | A3-工作轴.dwg | 44.99K |
| 17 | A3-工作轴.PDF | 73.66K |
| 18 | A3-工作轴.png | 23.69K |

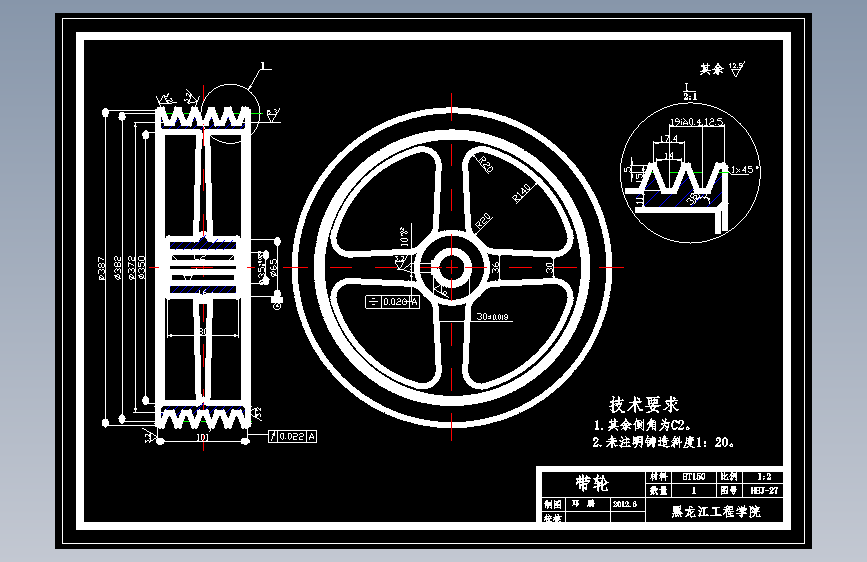

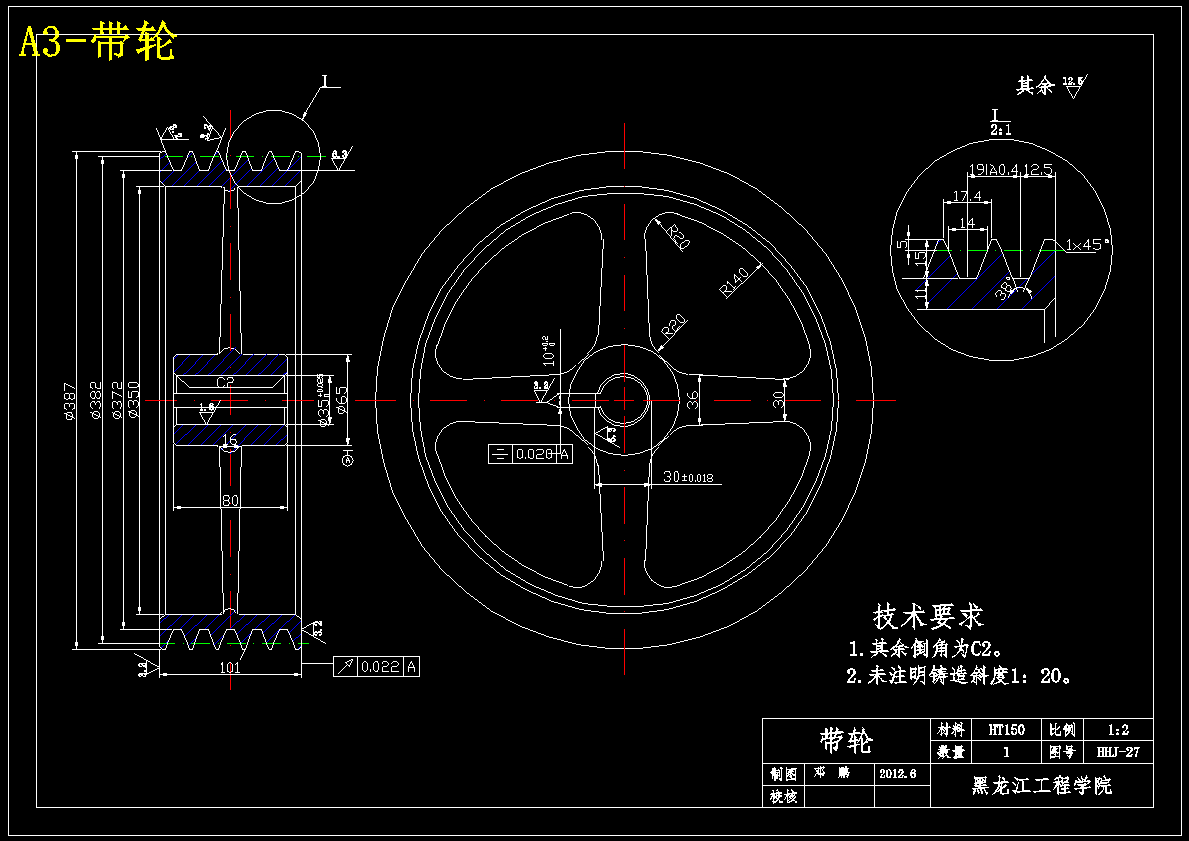

| 19 | A3-带轮.dwg | 56.62K |
| 20 | A3-带轮.PDF | 58.74K |
| 21 | A3-带轮.png | 28.00K |
| 22 | A3-直齿轮.dwg | 47.22K |
| 23 | A3-直齿轮.PDF | 164.24K |
| 24 | A3-直齿轮.png | 38.09K |

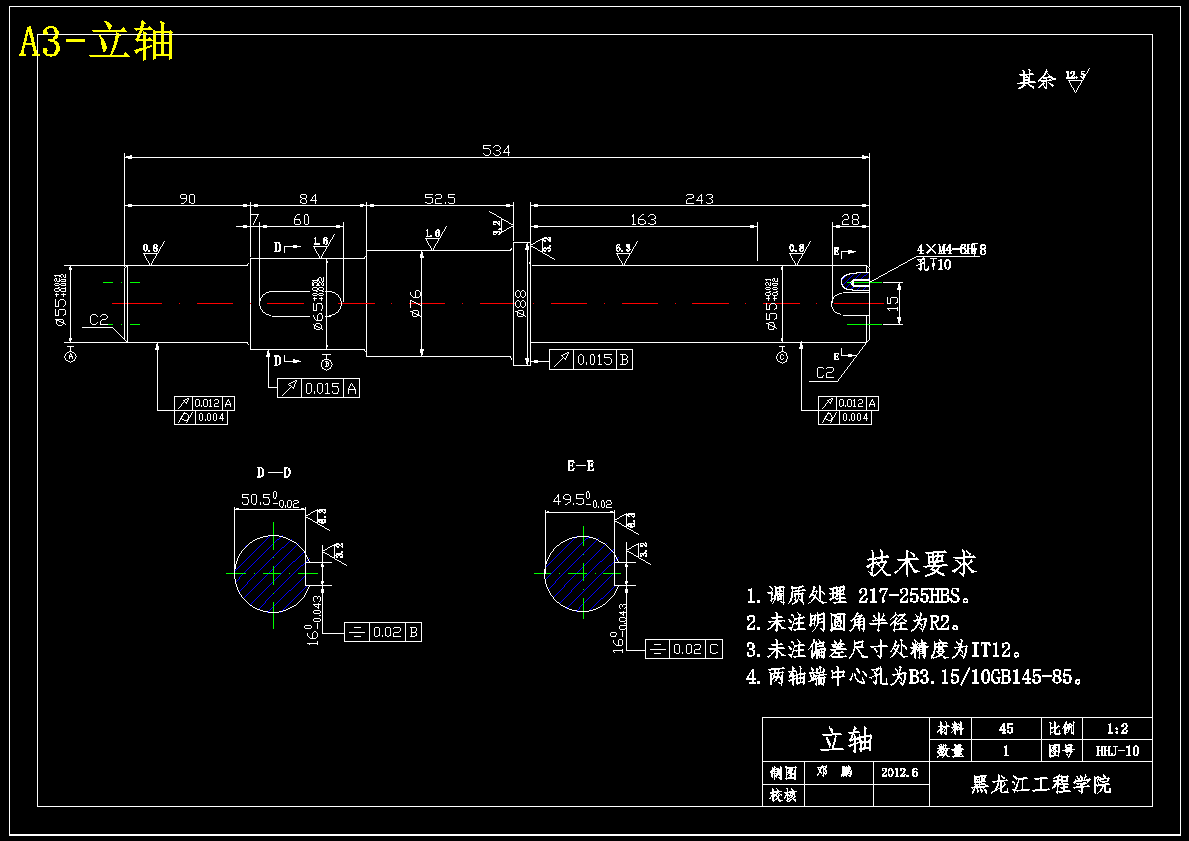

| 25 | A3-立轴.dwg | 46.44K |
| 26 | A3-立轴.PDF | 74.27K |
| 27 | A3-立轴.png | 22.39K |

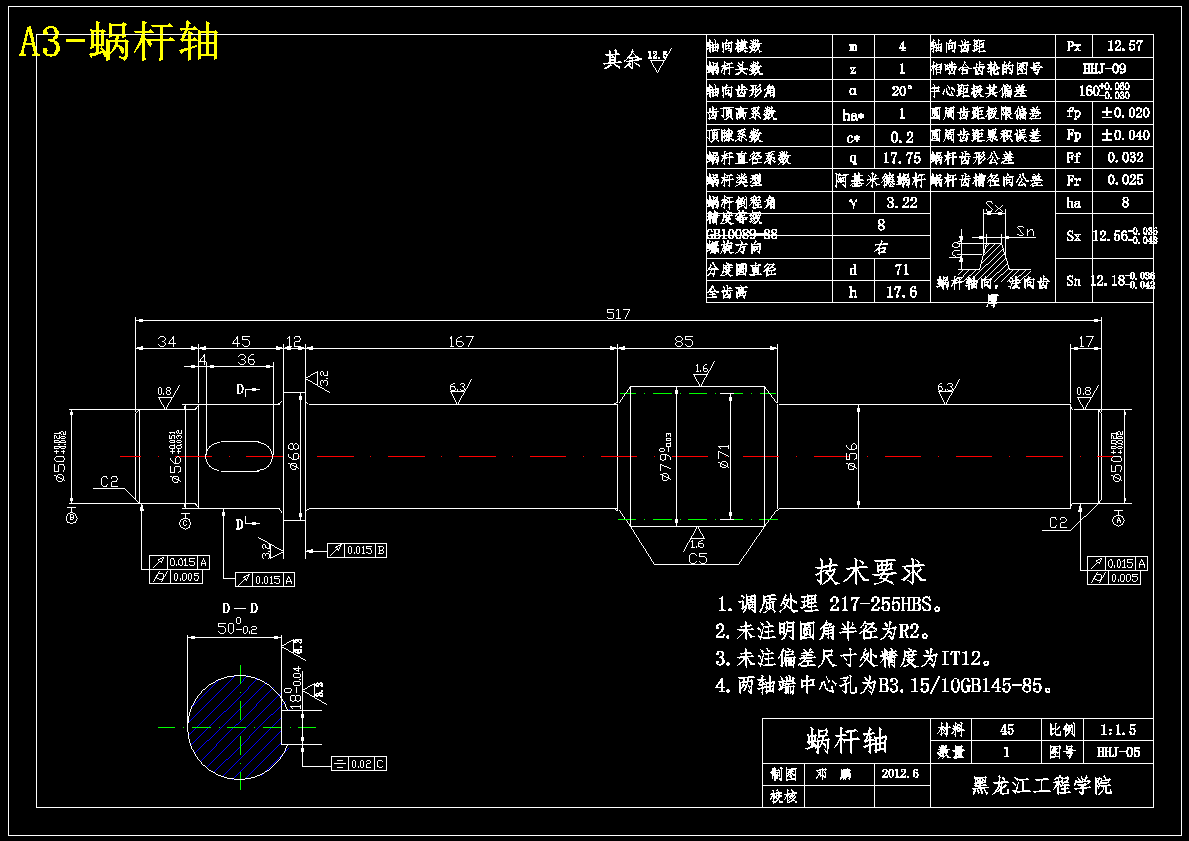

| 28 | A3-蜗杆轴.dwg | 52.50K |
| 29 | A3-蜗杆轴.PDF | 166.77K |
| 30 | A3-蜗杆轴.png | 32.58K |

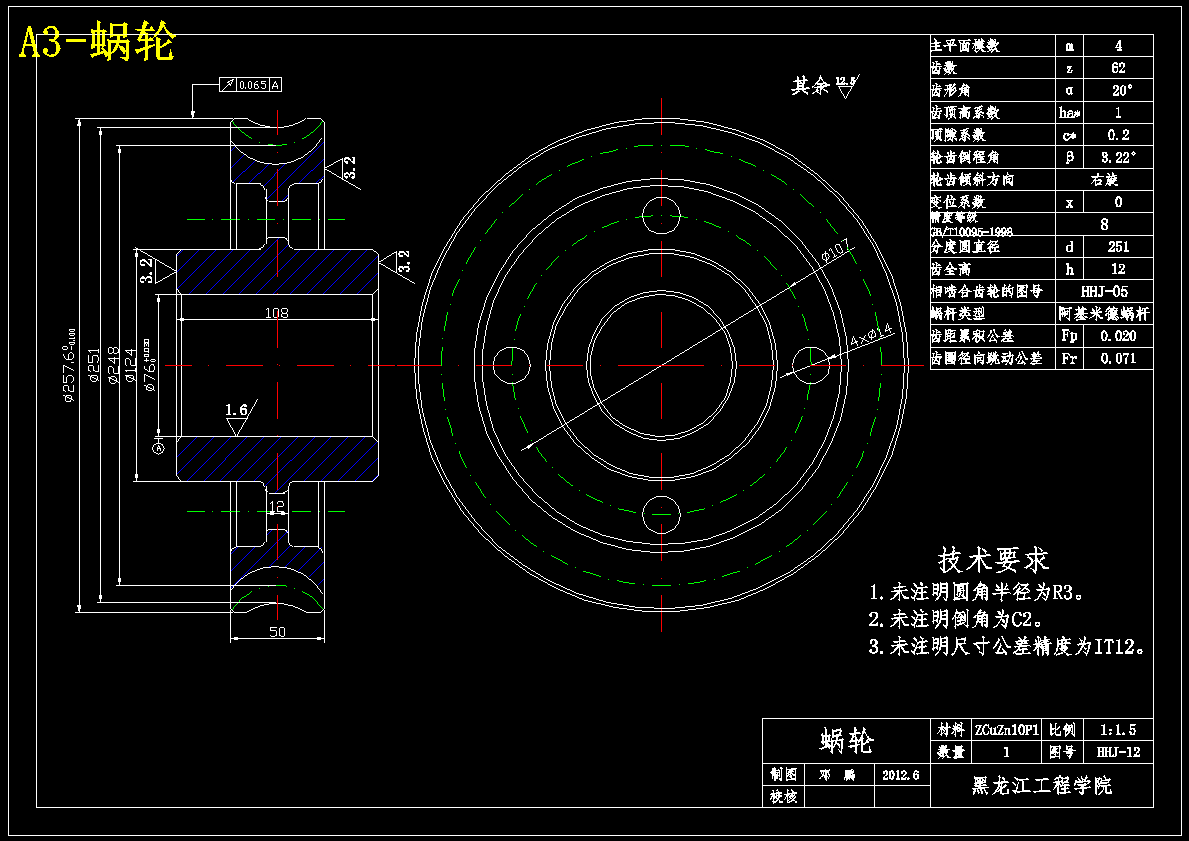

| 31 | A3-蜗轮.dwg | 45.47K |
| 32 | A3-蜗轮.PDF | 132.13K |
| 33 | A3-蜗轮.png | 36.66K |

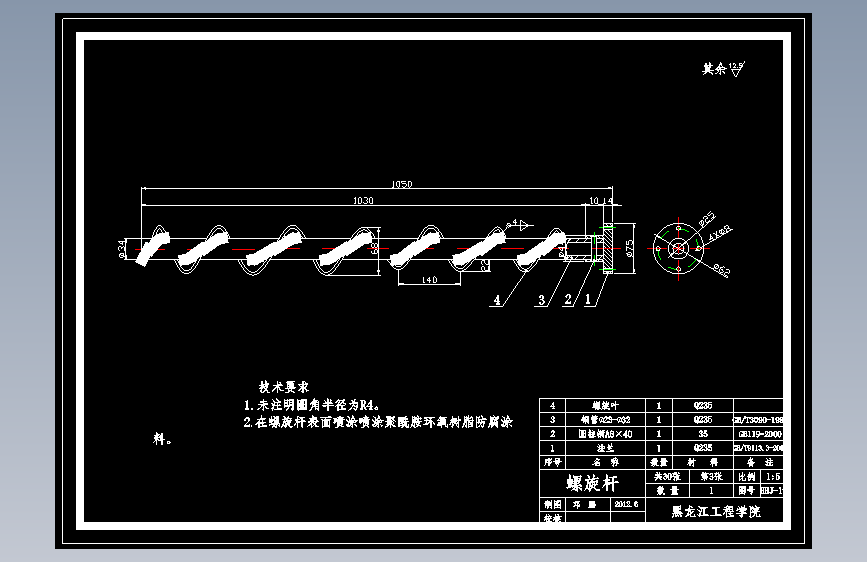

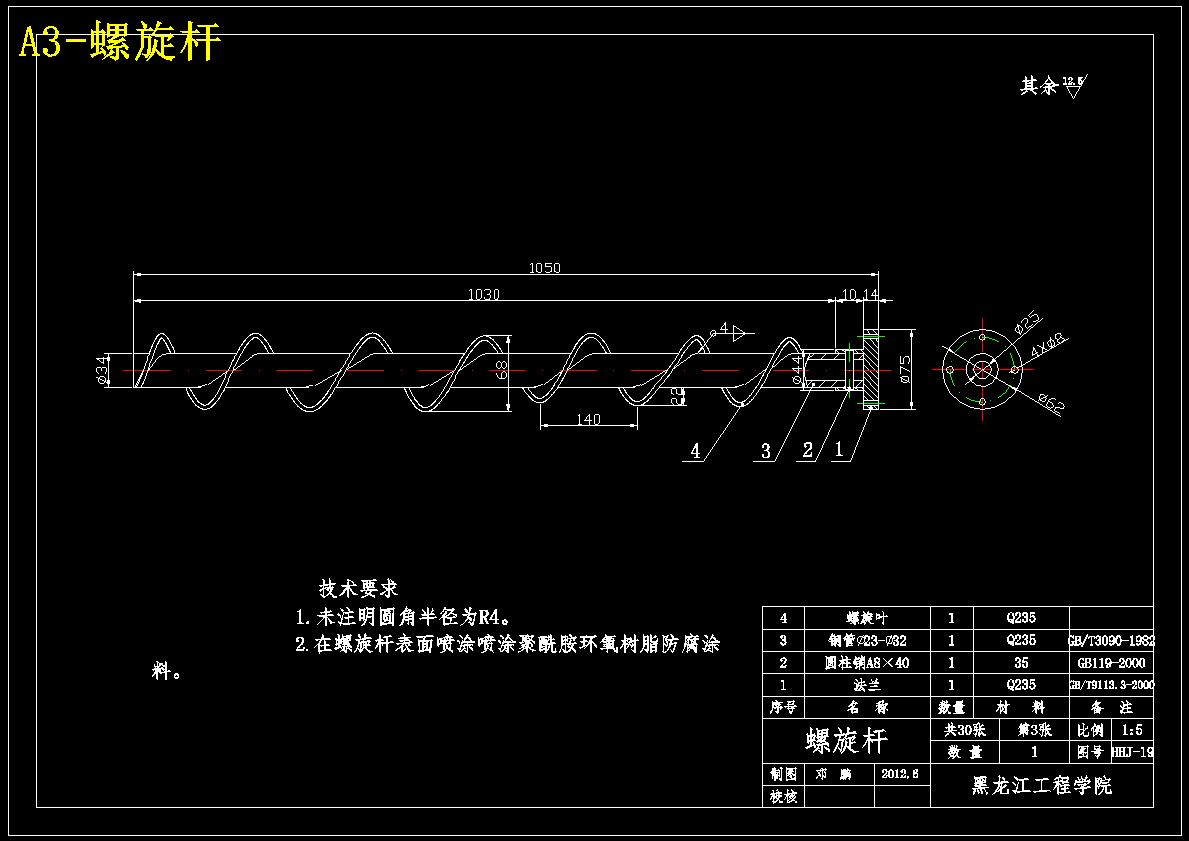

| 34 | A3-螺旋杆.dwg | 60.62K |
| 35 | A3-螺旋杆.PDF | 123.01K |
| 36 | A3-螺旋杆.png | 23.90K |
| 37 | A3-高速级锥齿轮.dwg | 49.28K |
| 38 | A3-高速级锥齿轮.PDF | 134.37K |
| 39 | A3-高速级锥齿轮.png | 38.91K |
| 40 | A3-齿轮轴.dwg | 54.75K |
| 41 | A3-齿轮轴.PDF | 167.72K |
| 42 | A3-齿轮轴.png | 31.77K |
| 43 | 中期检查表.doc | 115.50K |

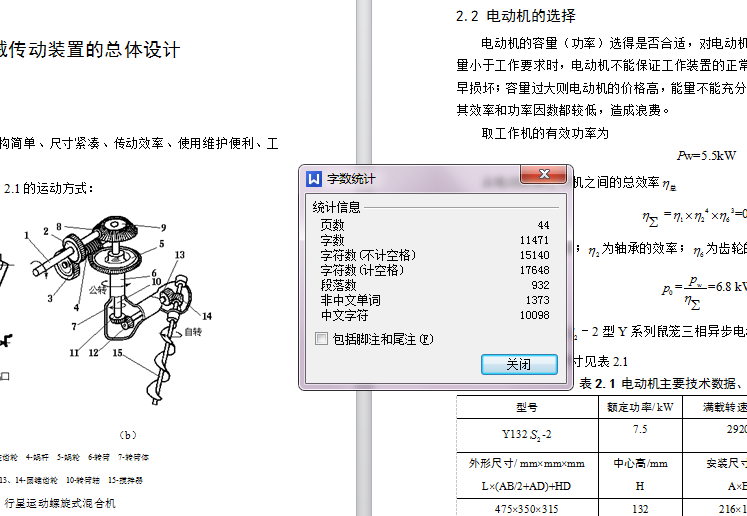

| 44 | 字数统计.png | 76.57K |
| 45 | 封面.doc | 15.00K |
| 46 | 摘要.doc | 16.50K |
| 47 | 目录1.doc | 24.00K |
| 48 | 说明书.doc | 1.79M |
此图纸下载需要175金币
立即下载
发布者
模型信息
图纸ID：3551757
图纸格式：dwg,pdf
文件大小：4.26M
所需金币：175
上传时间：2026-07-06 21:49:24
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2013
