YZY全液压静压桩机的电气控制系统总体设计【含CAD图纸+文档】

（ID:3553291）

改图/画图

设备部件 / 液压气动元件 / YZY全液压静压桩机的电气控制系统总体设计【含CAD图纸+文档】

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

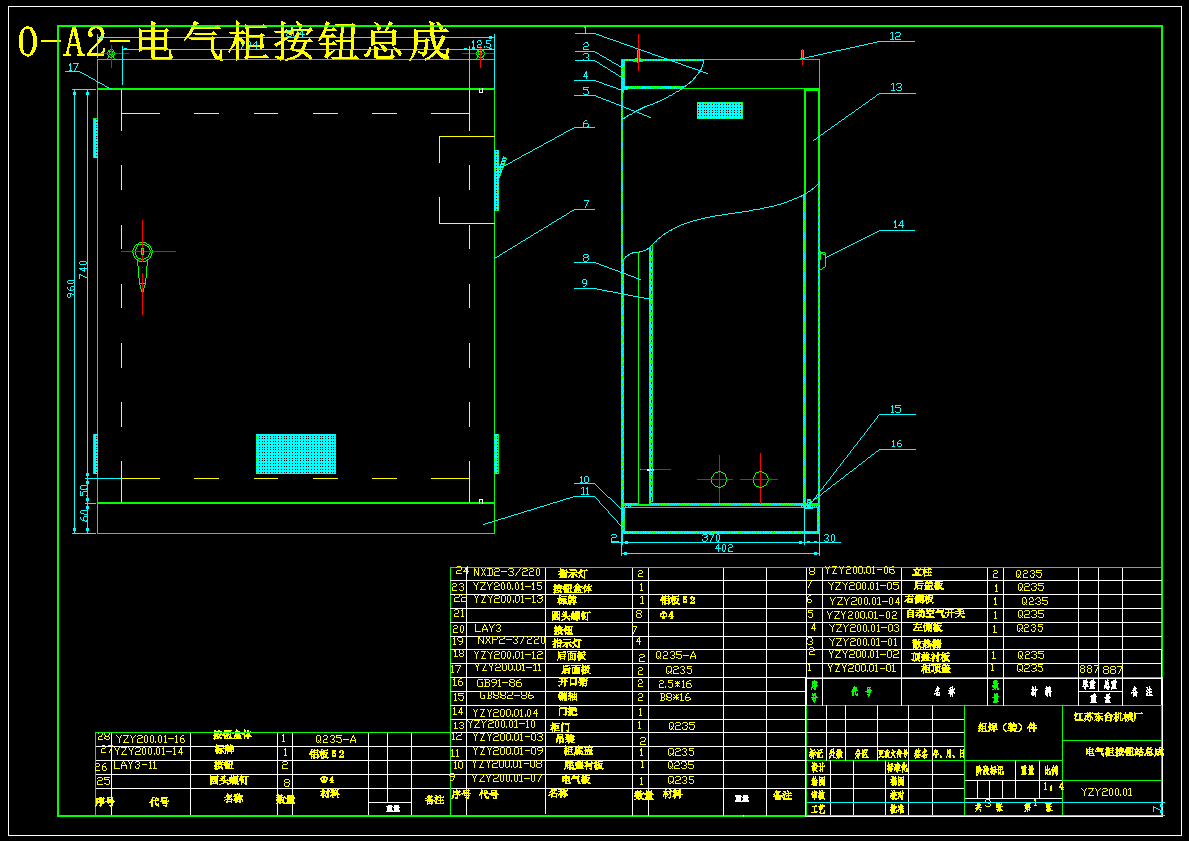

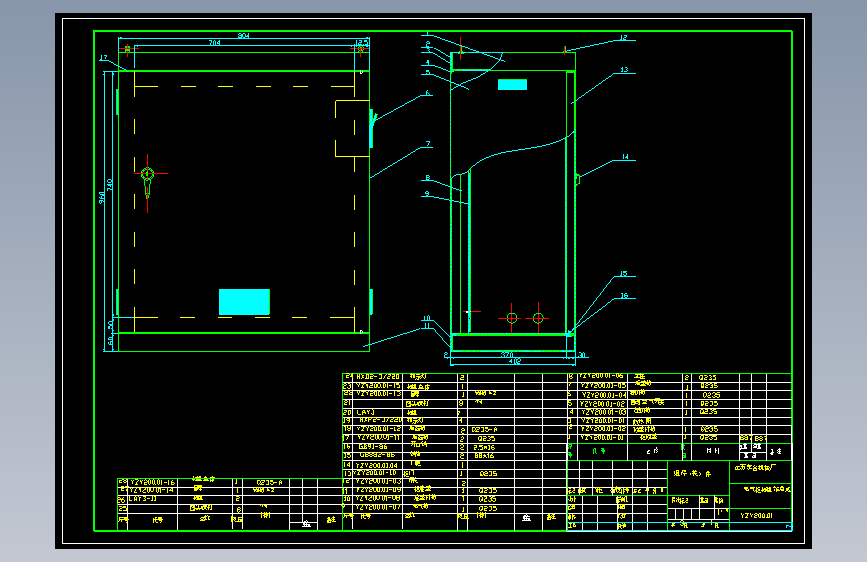

1	0-A2-电气柜按钮总成.dwg	68.40K
2	0-A2-电气柜按钮总成.PDF	134.14K
3	0-A2-电气柜按钮总成.png	33.88K

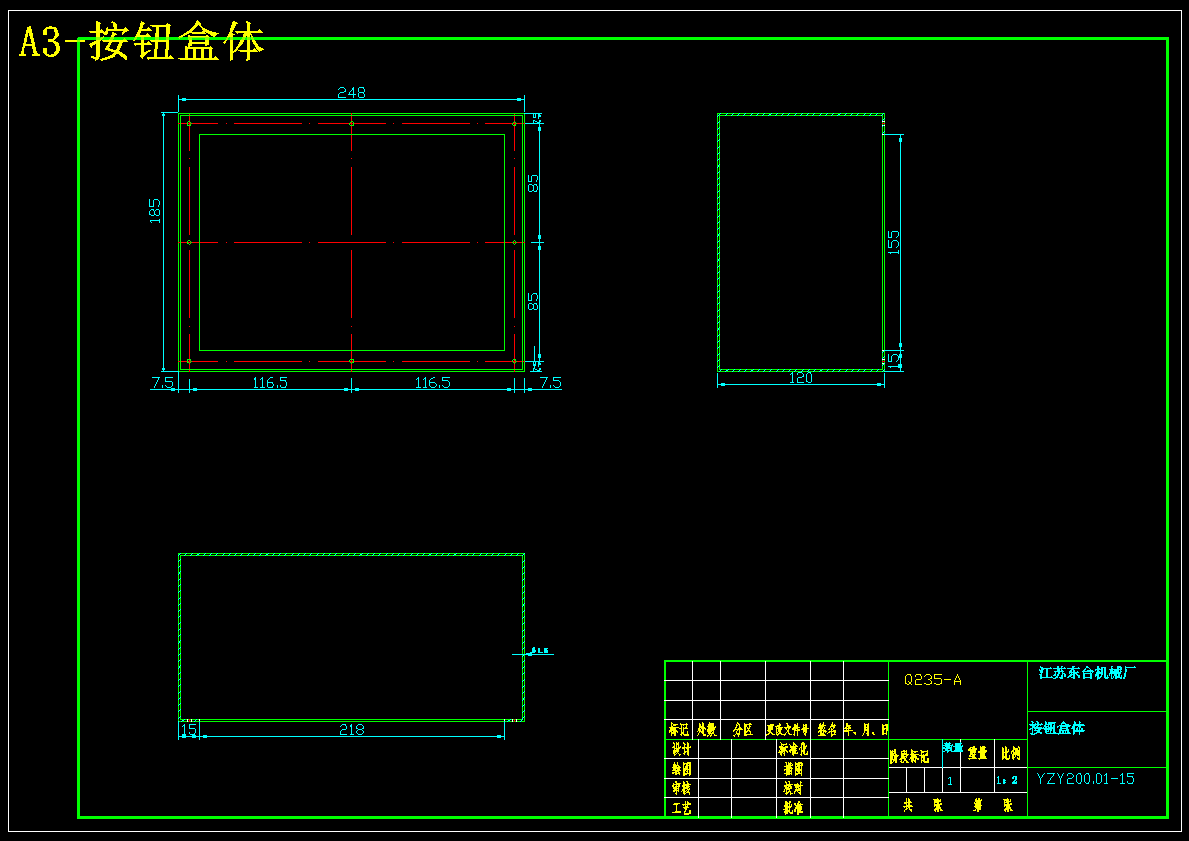

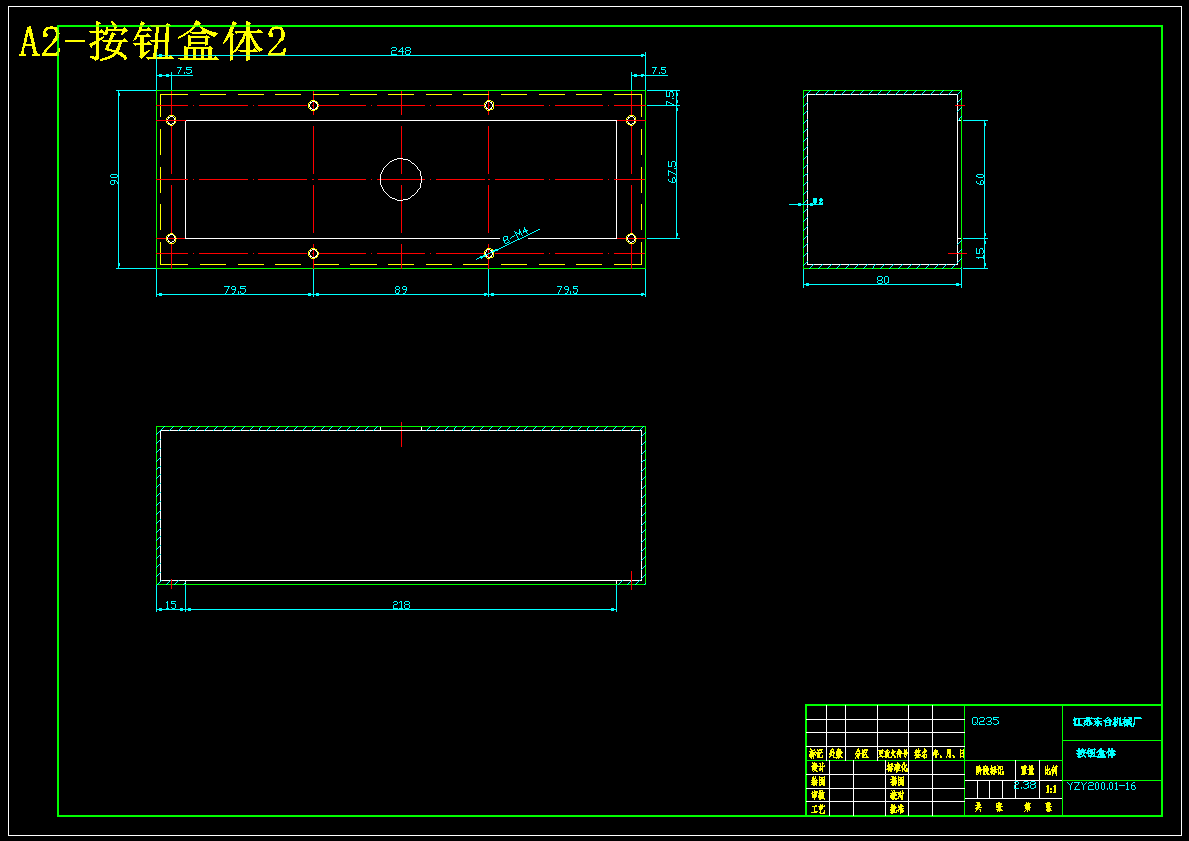

4	A2-按钮盒体2.dwg	31.80K
5	A2-按钮盒体2.PDF	41.85K
6	A2-按钮盒体2.png	14.26K

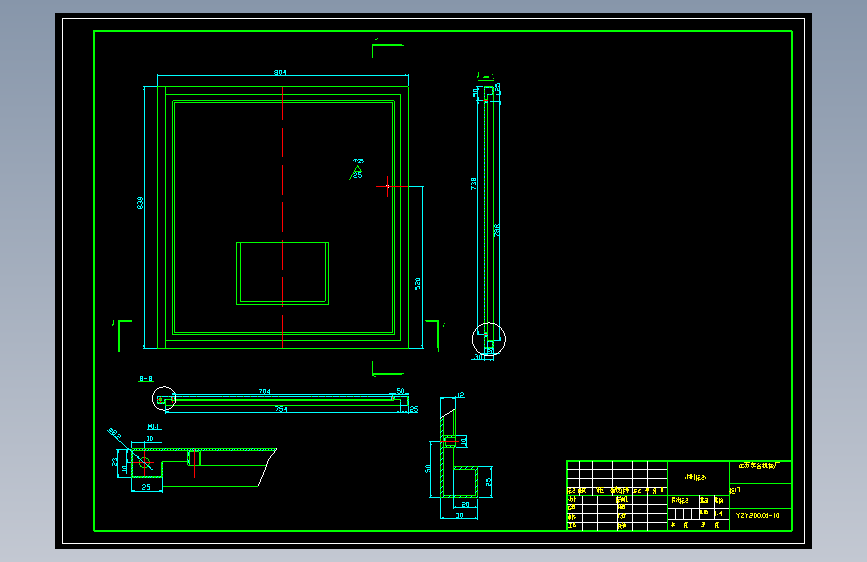

7	A2-柜门.dwg	40.14K
8	A2-柜门.PDF	49.36K
9	A2-柜门.png	15.39K

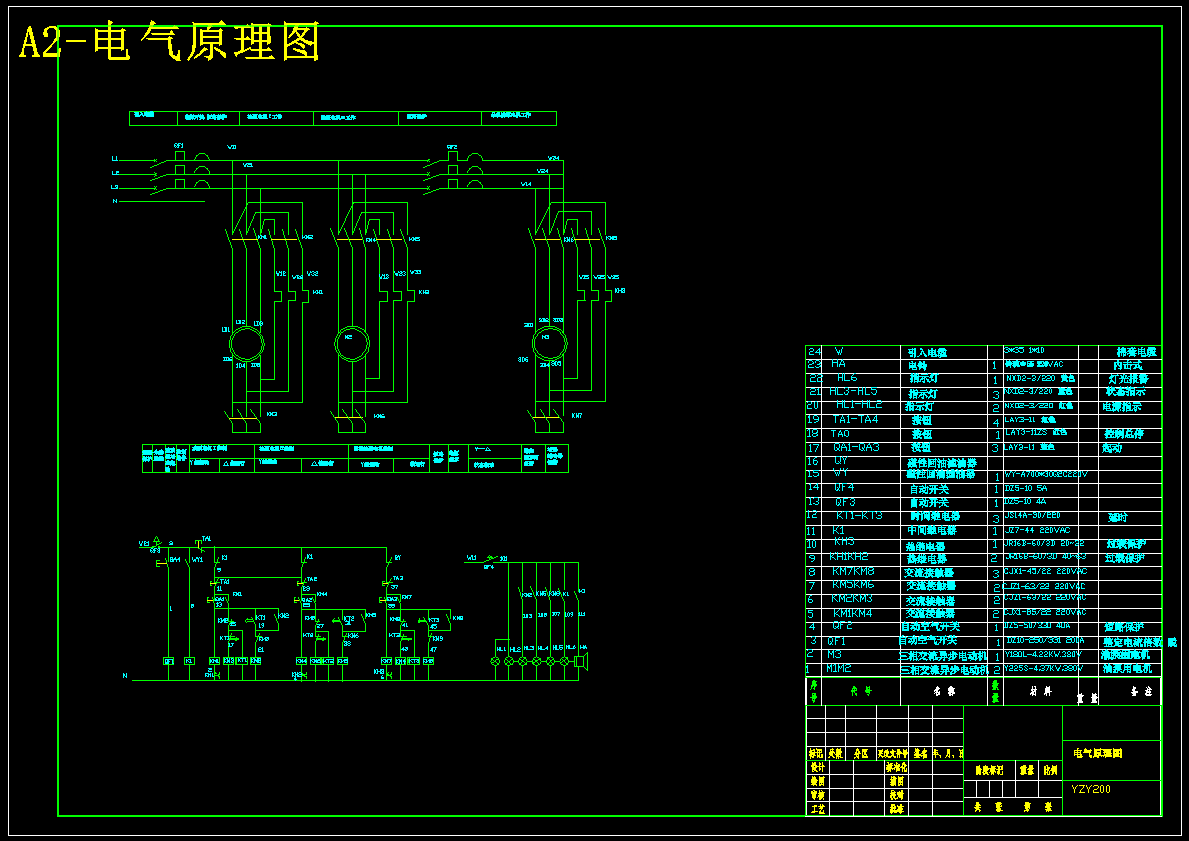

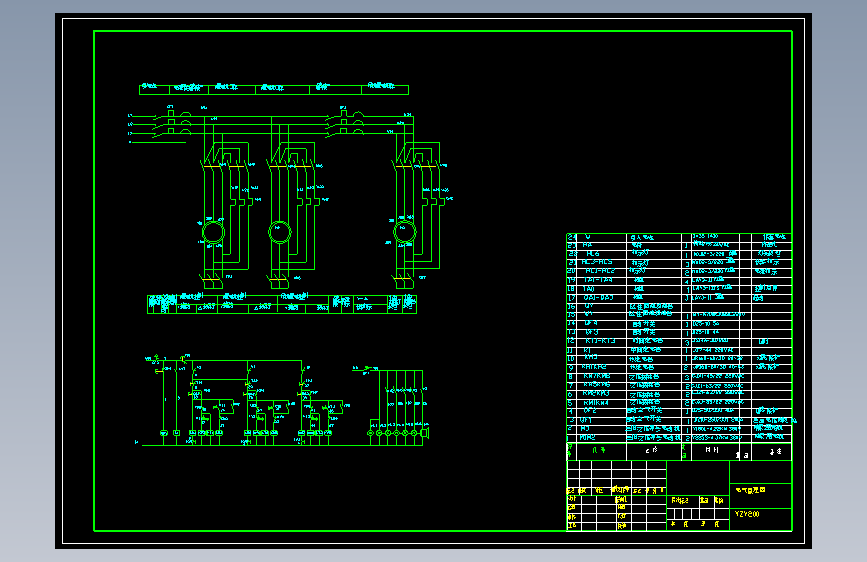

10	A2-电气原理图.dwg	63.06K
11	A2-电气原理图.PDF	217.61K
12	A2-电气原理图.png	33.30K

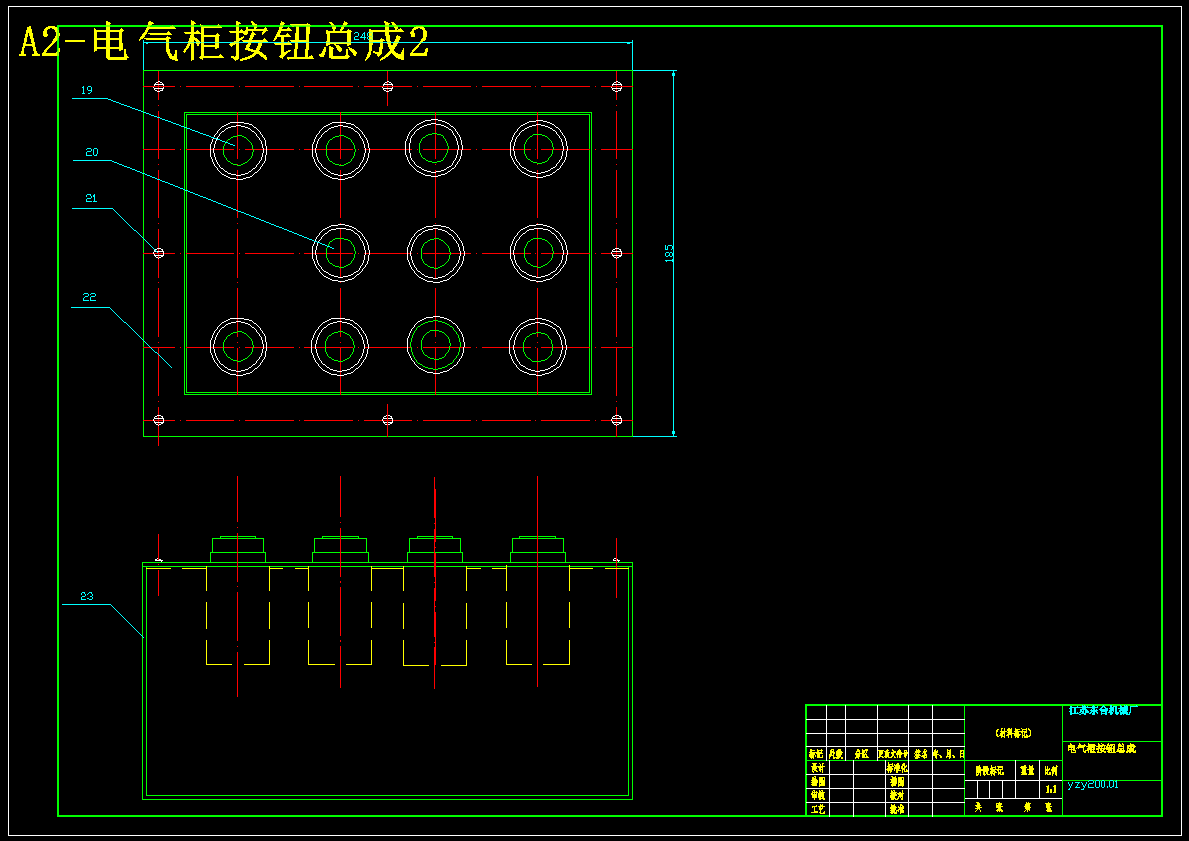

13	A2-电气柜按钮总成2.dwg	29.20K
14	A2-电气柜按钮总成2.PDF	49.64K
15	A2-电气柜按钮总成2.png	19.75K

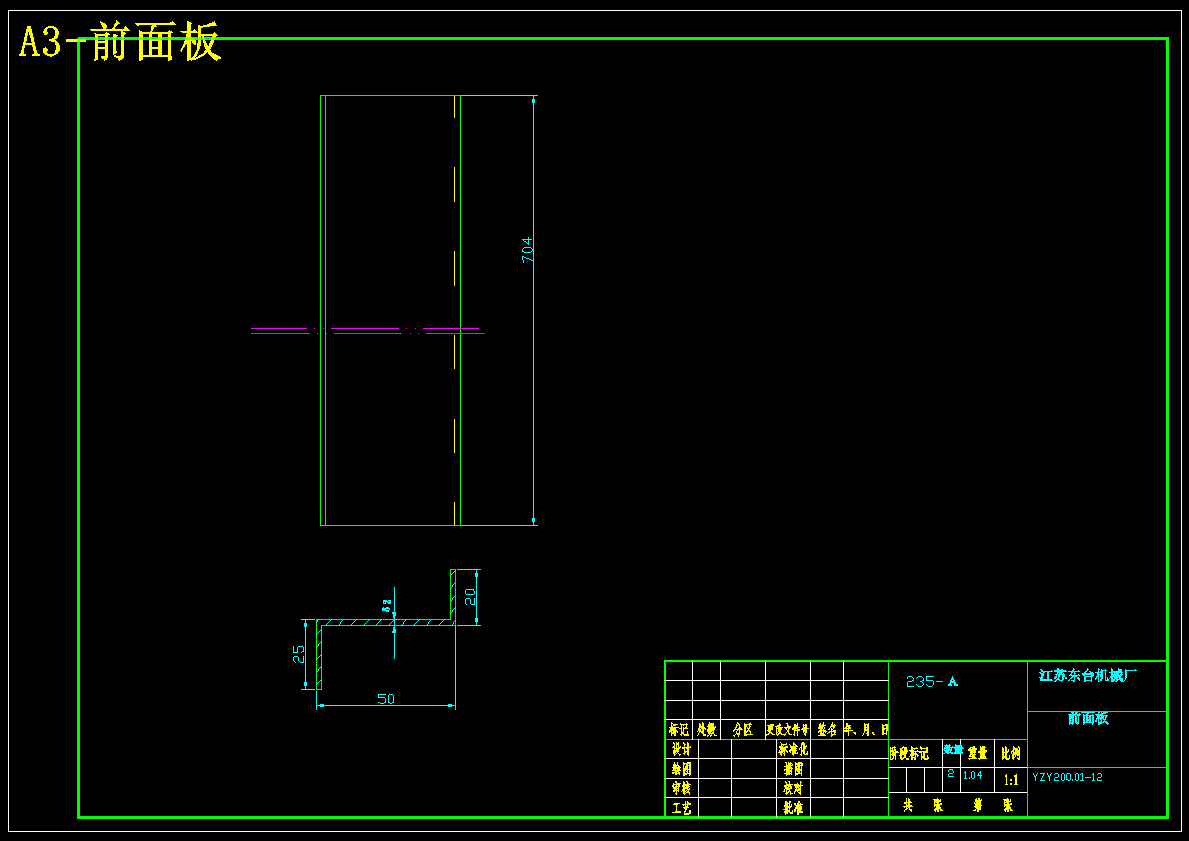

16	A3-前面板.dwg	22.95K
17	A3-前面板.PDF	34.15K
18	A3-前面板.png	11.12K

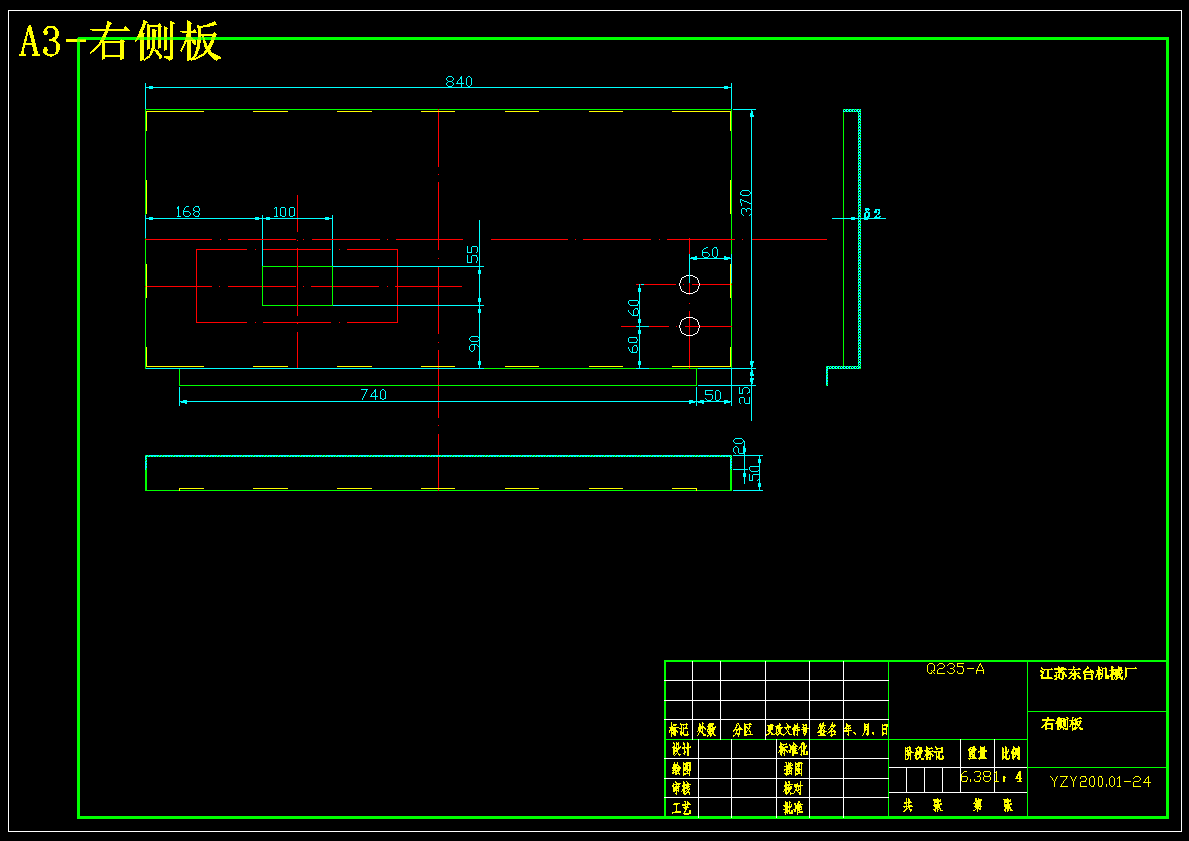

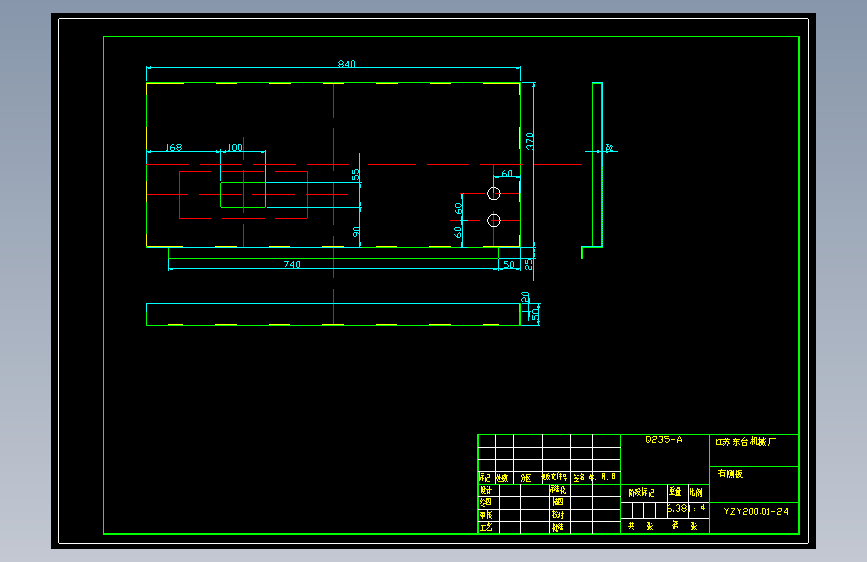

19	A3-右侧板.dwg	42.90K
20	A3-右侧板.PDF	40.71K
21	A3-右侧板.png	14.00K

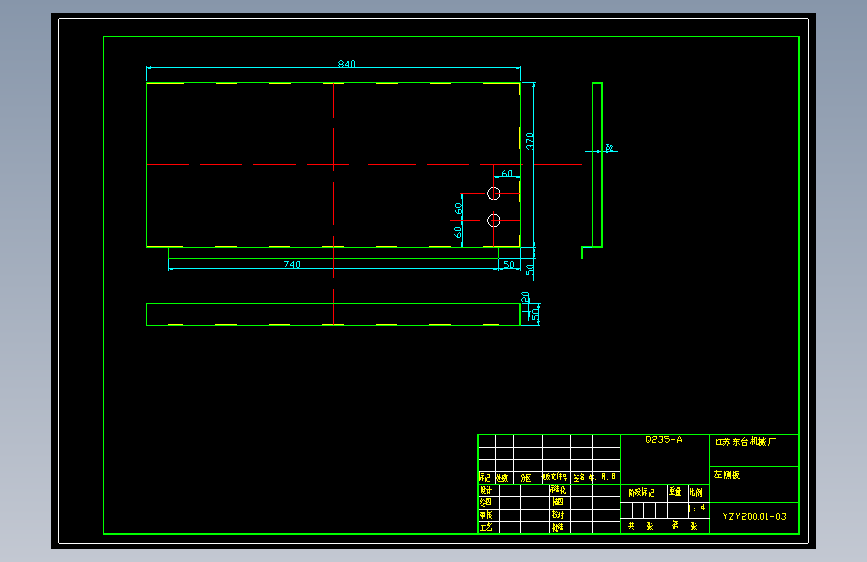

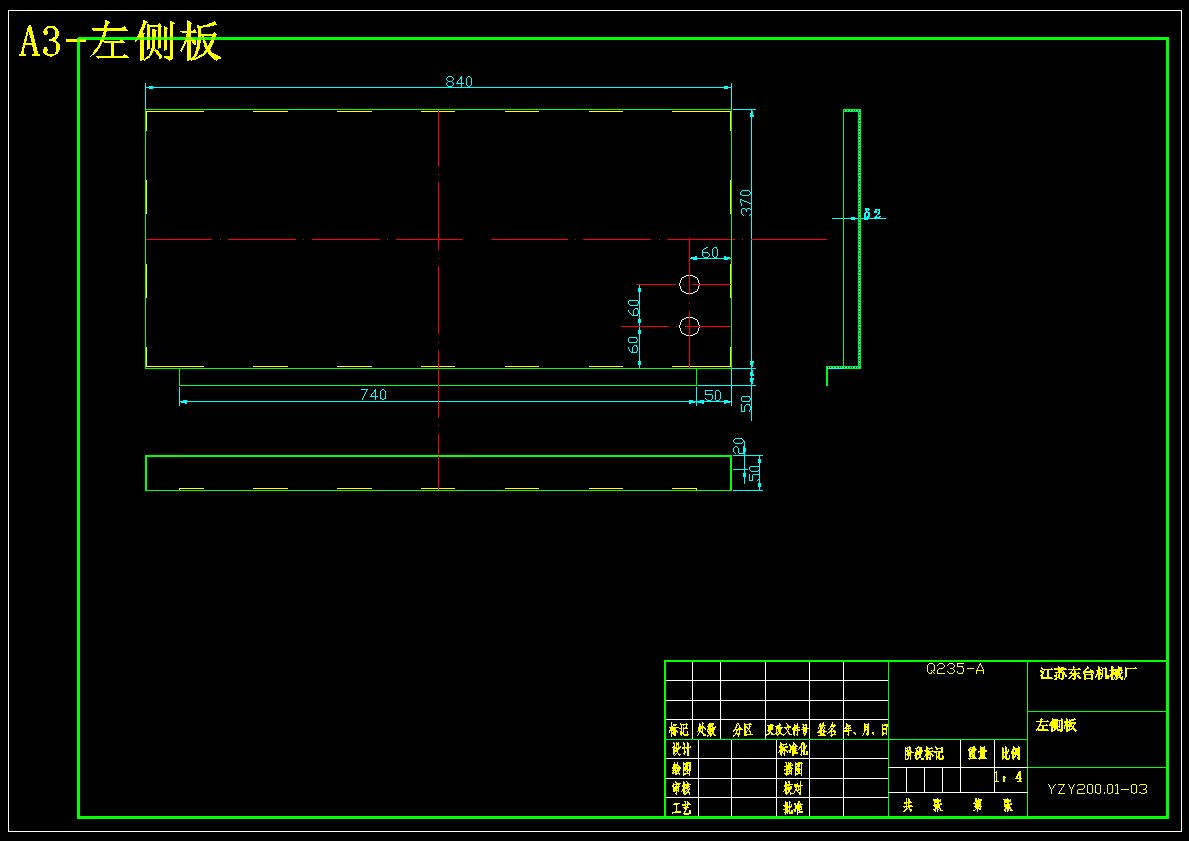

22	A3-左侧板.dwg	39.14K
23	A3-左侧板.PDF	39.85K
24	A3-左侧板.png	12.58K

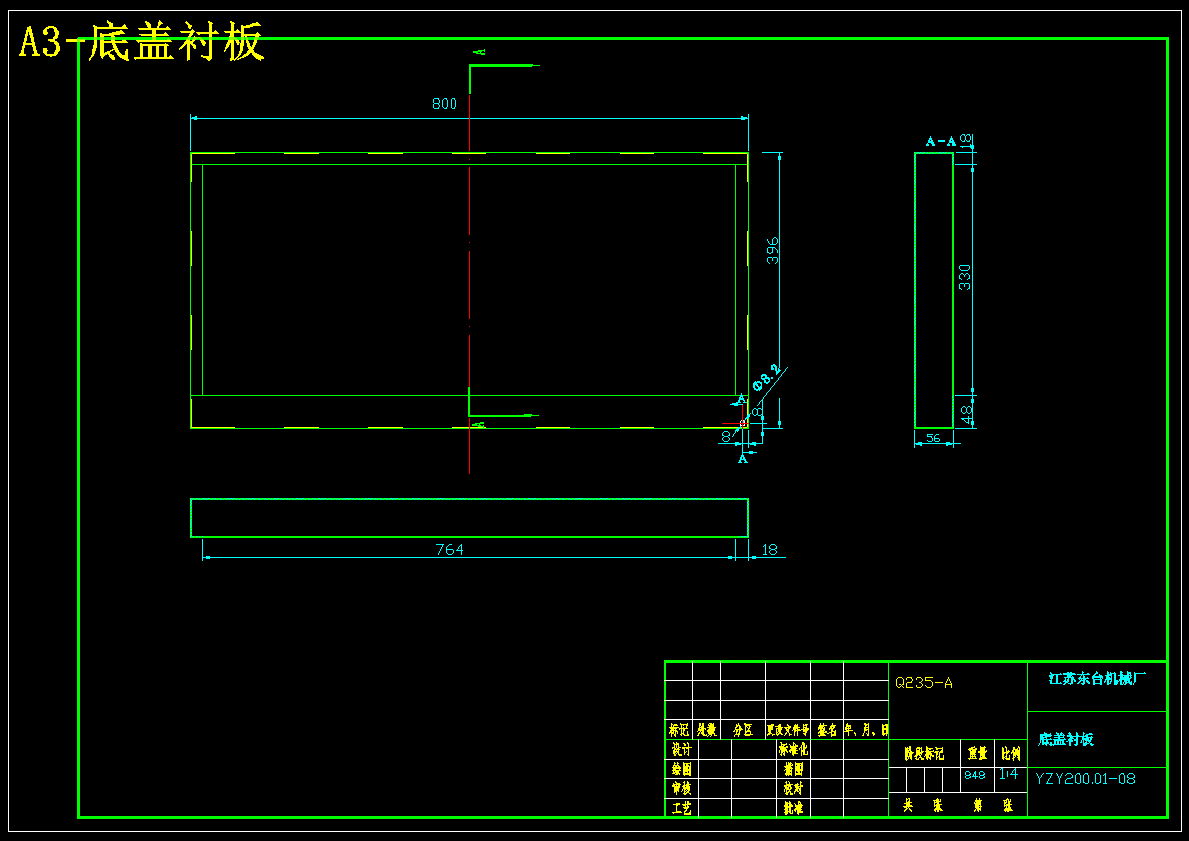

25	A3-底盖衬板.dwg	30.45K
26	A3-底盖衬板.PDF	39.73K
27	A3-底盖衬板.png	13.67K
28	A3-按钮盒体.dwg	29.05K
29	A3-按钮盒体.PDF	39.75K
30	A3-按钮盒体.png	14.31K

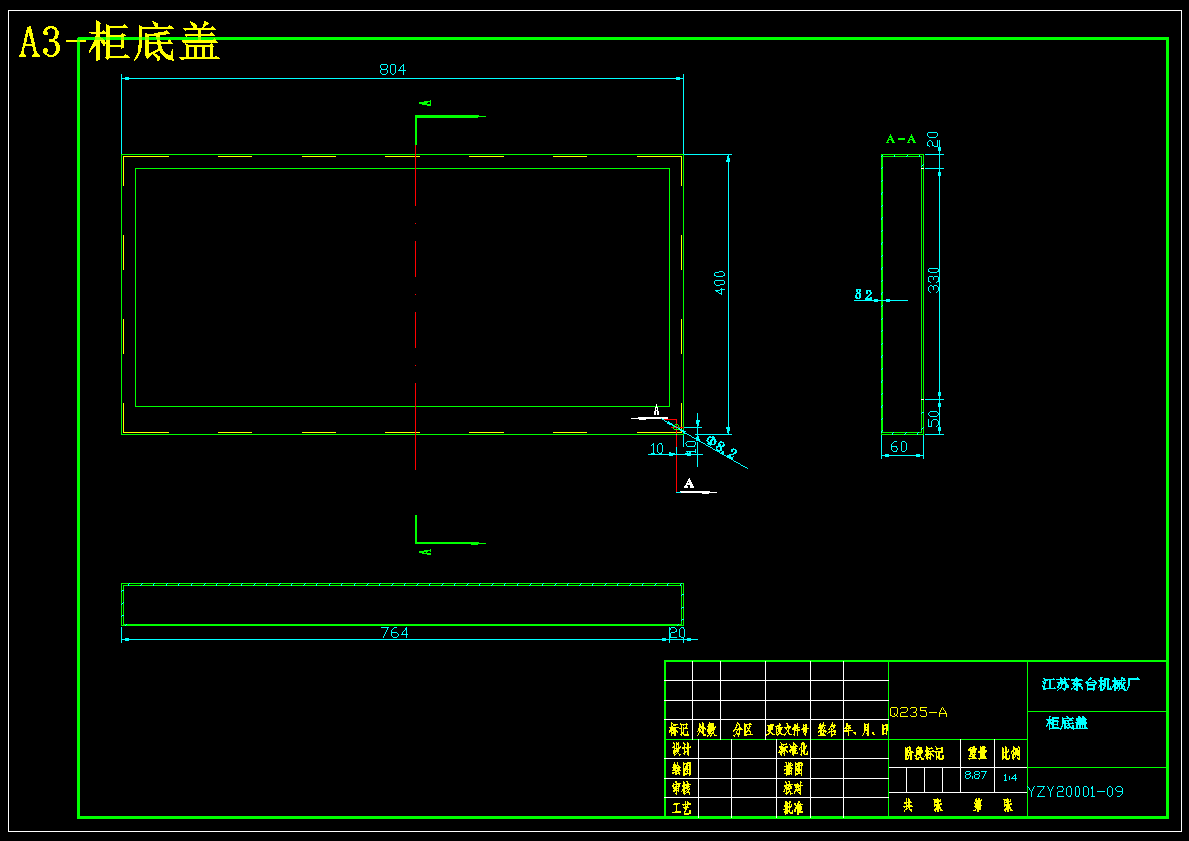

31	A3-柜底盖.dwg	29.20K
32	A3-柜底盖.PDF	37.36K
33	A3-柜底盖.png	12.86K

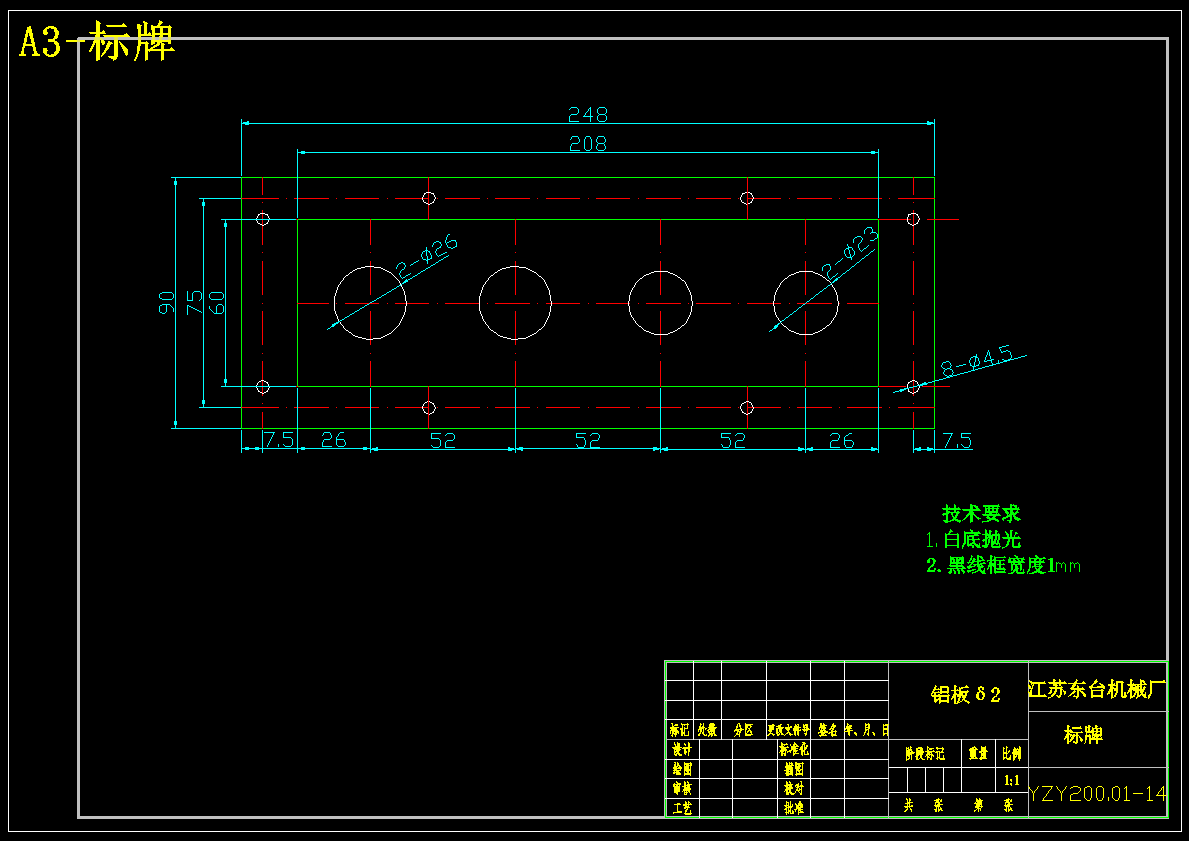

34	A3-标牌.dwg	29.17K
35	A3-标牌.PDF	47.25K
36	A3-标牌.png	17.28K
37	A3-标牌（代按钮板）.dwg	33.30K
38	A3-标牌（代按钮板）.PDF	59.84K
39	A3-标牌（代按钮板）.png	21.18K

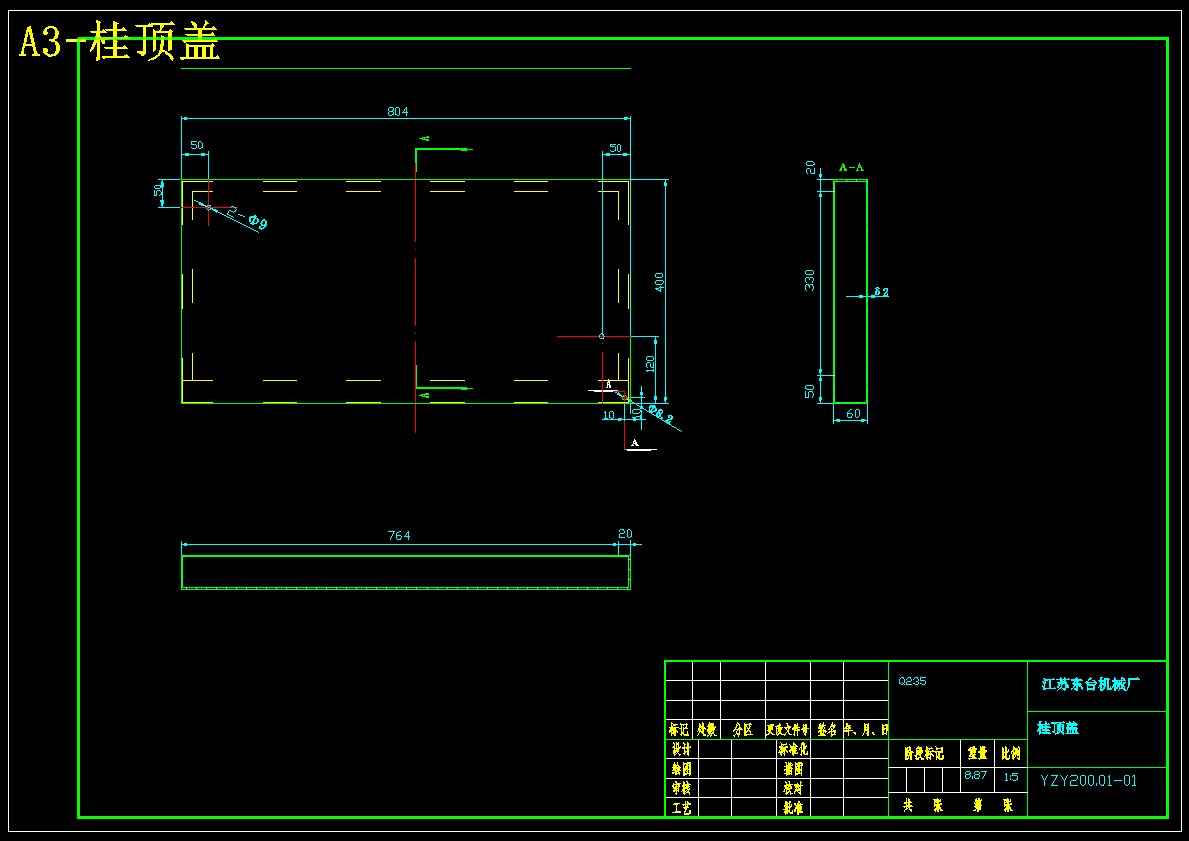

40	A3-桂顶盖.dwg	27.83K
41	A3-桂顶盖.PDF	39.12K
42	A3-桂顶盖.png	13.12K

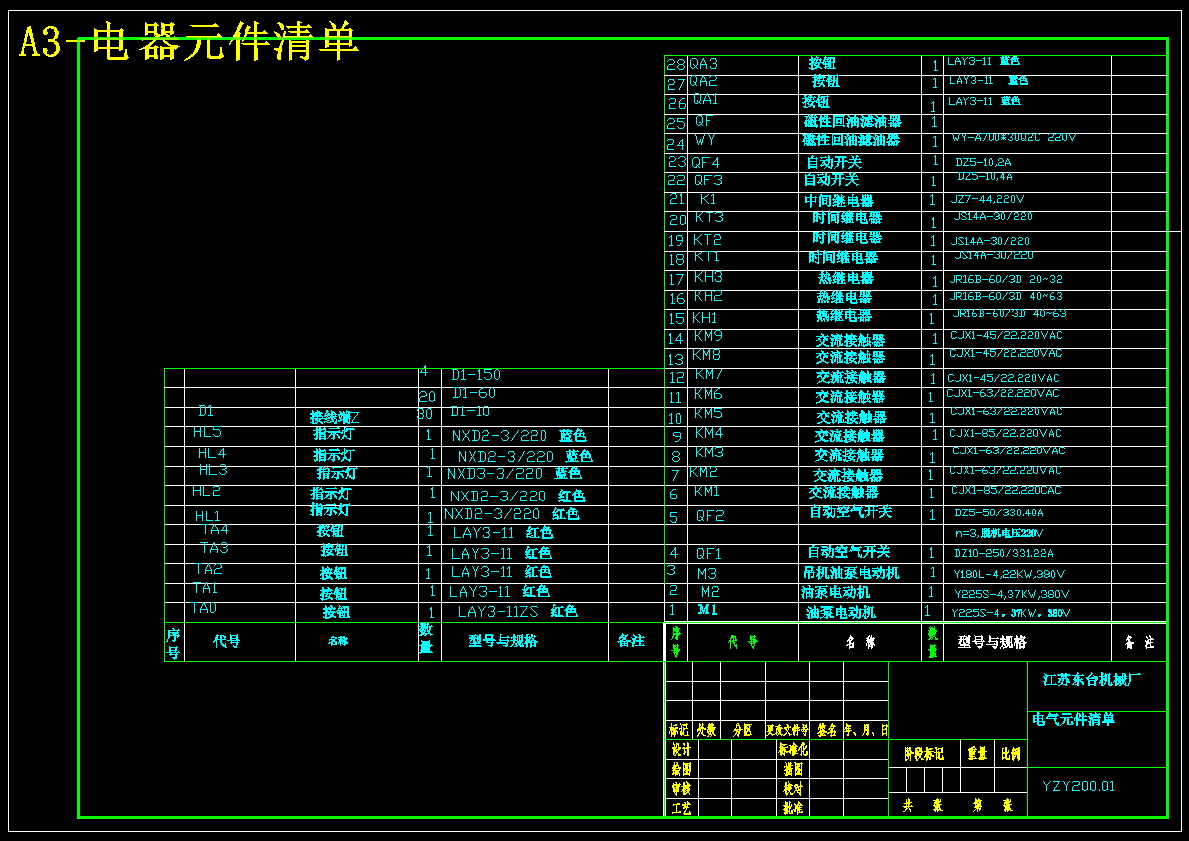

43	A3-电器元件清单.dwg	36.14K
44	A3-电器元件清单.PDF	172.94K
45	A3-电器元件清单.png	38.53K

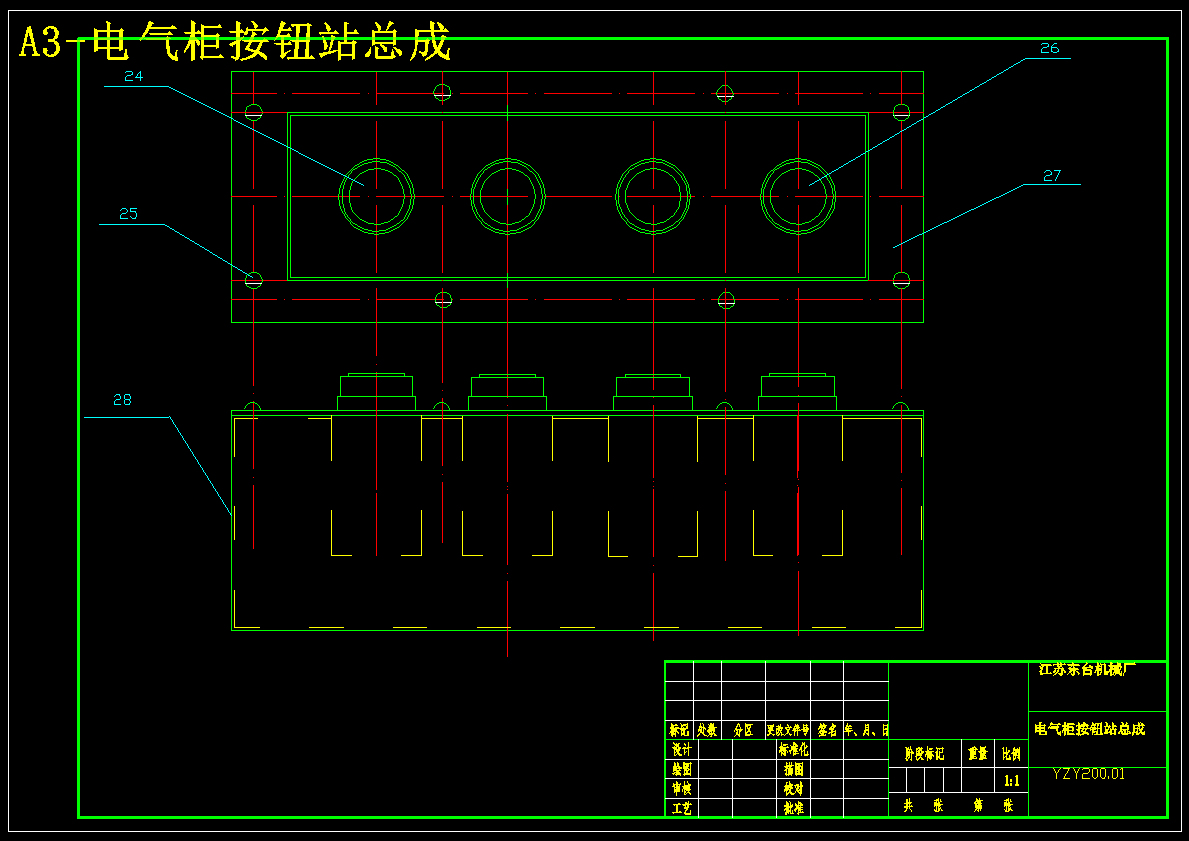

46	A3-电气柜按钮站总成.dwg	27.83K
47	A3-电气柜按钮站总成.PDF	42.66K
48	A3-电气柜按钮站总成.png	17.22K

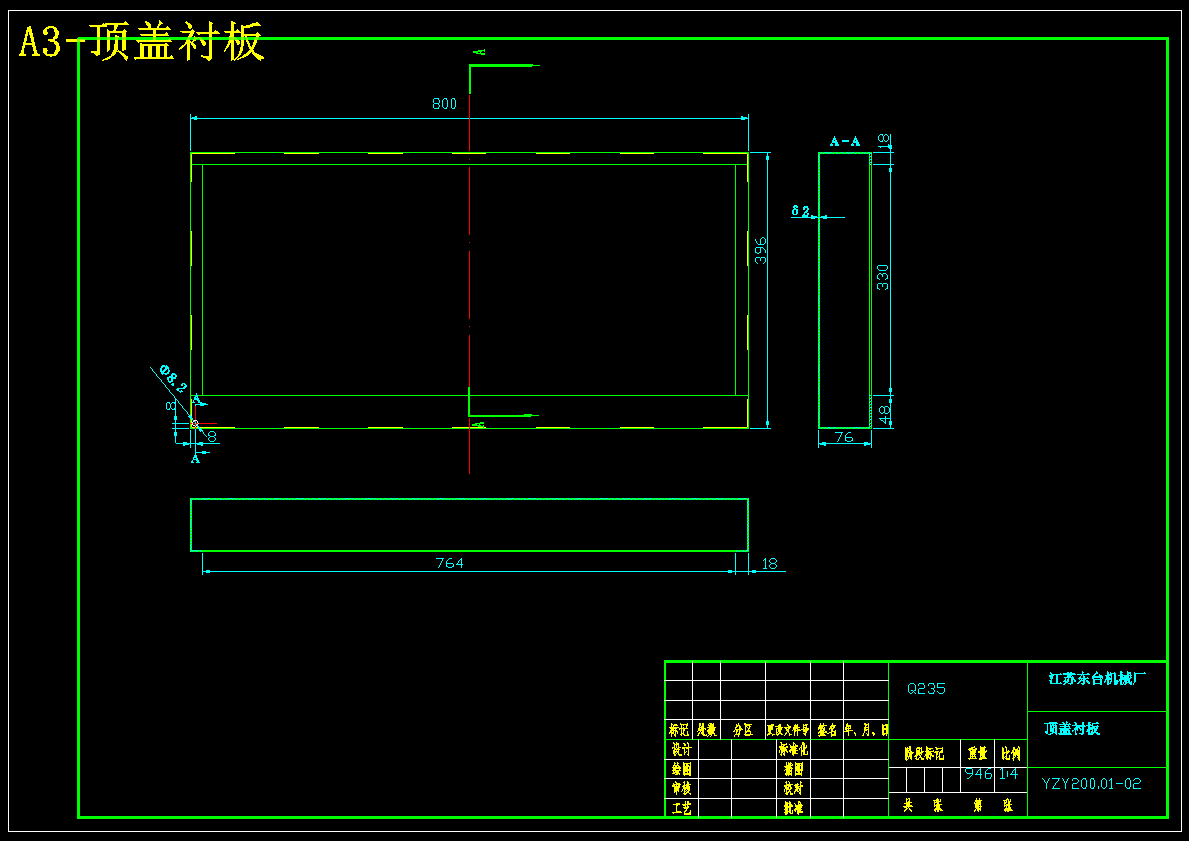

49	A3-顶盖衬板.dwg	27.39K
50	A3-顶盖衬板.PDF	40.42K
51	A3-顶盖衬板.png	14.01K

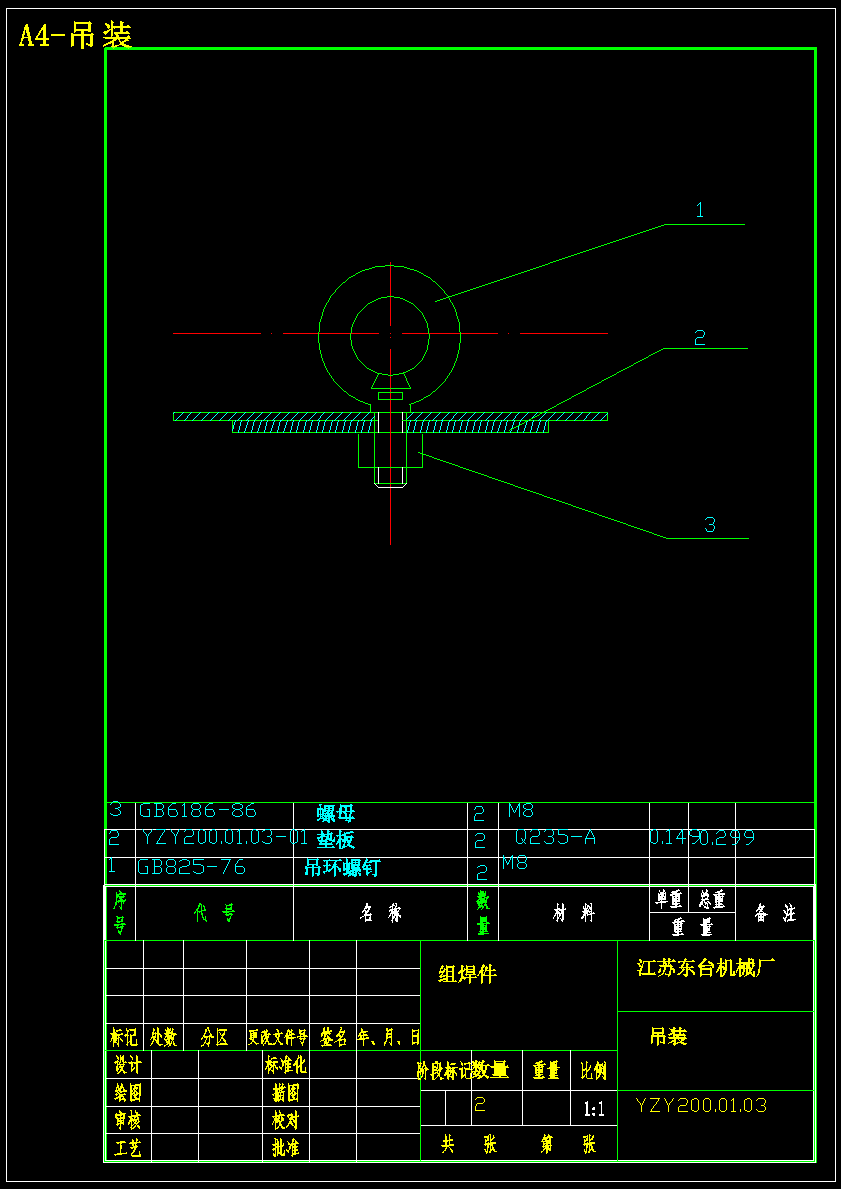

52	A4-吊装.dwg	25.33K
53	A4-吊装.PDF	52.67K
54	A4-吊装.png	19.45K
55	A4-后盖板.dwg	27.01K

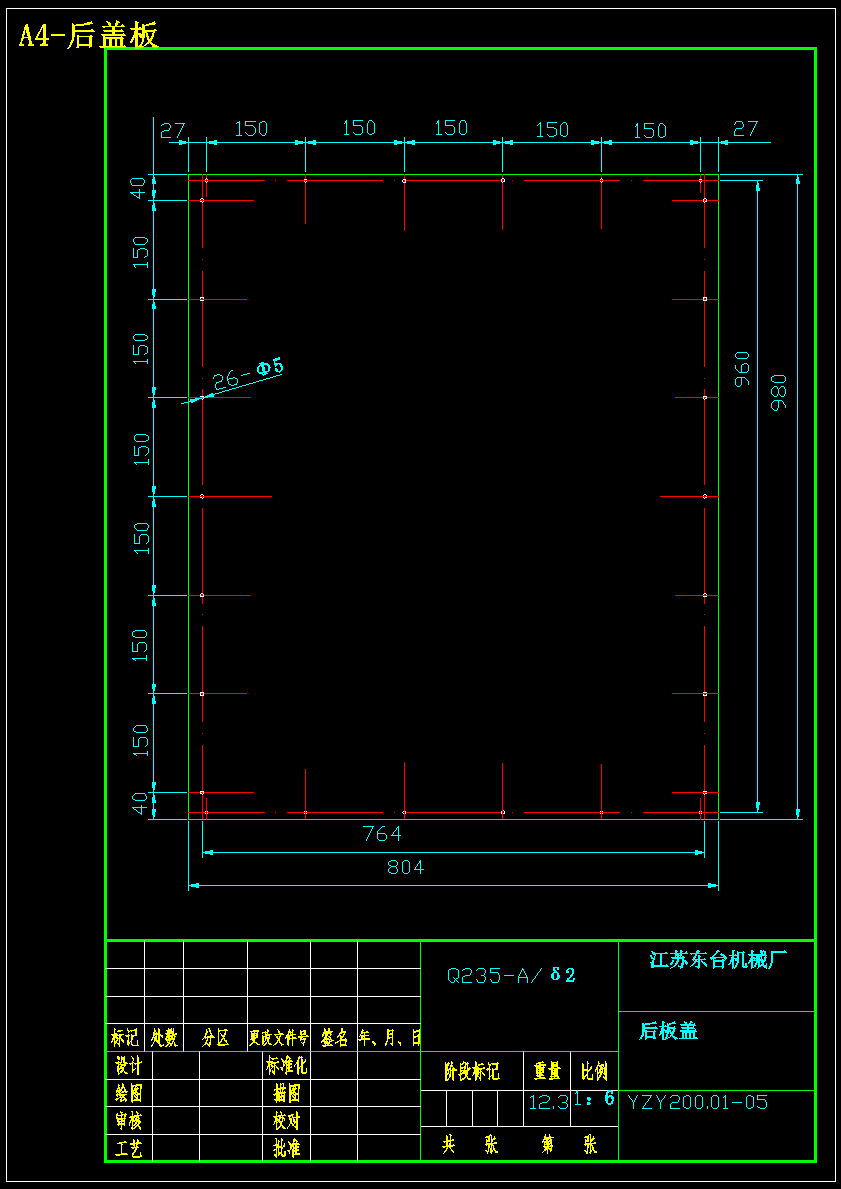

56	A4-后盖板.PDF	39.26K
57	A4-后盖板.png	16.83K

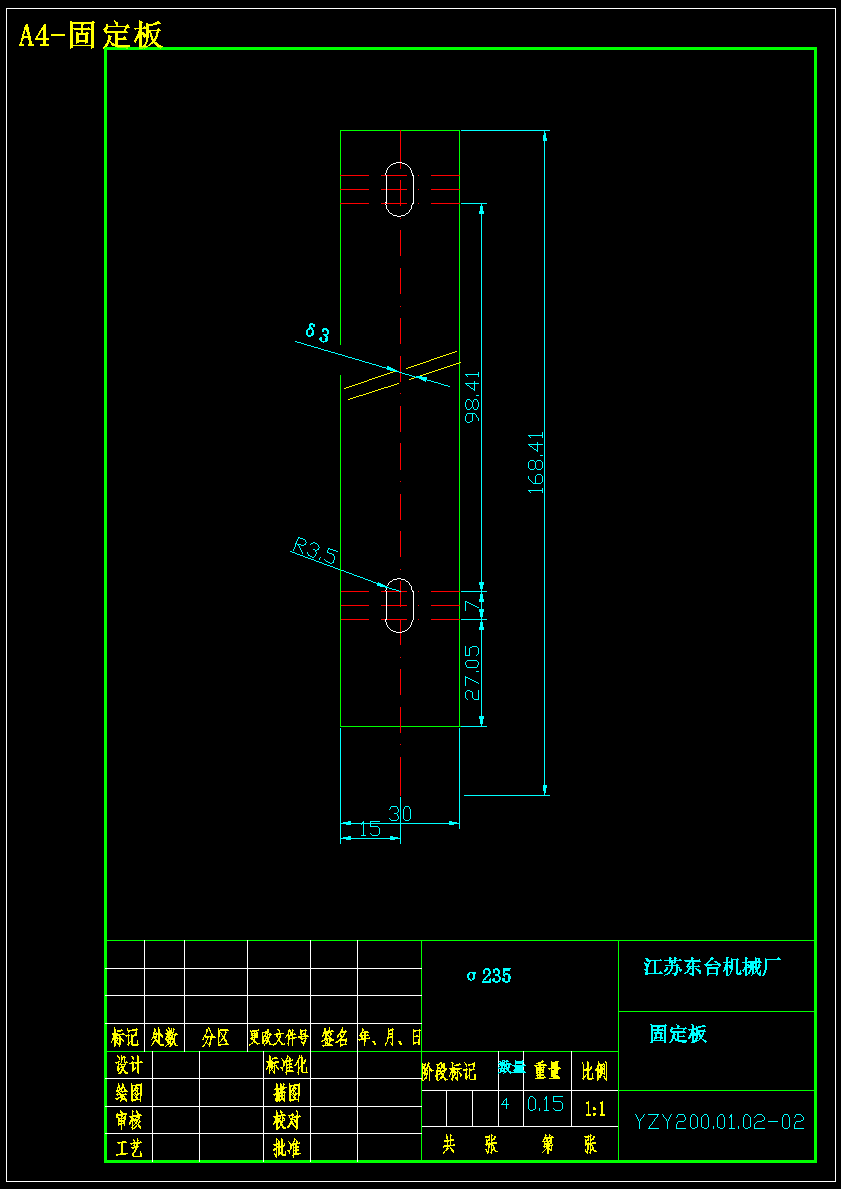

58	A4-固定板.dwg	25.80K
59	A4-固定板.PDF	37.26K
60	A4-固定板.png	15.40K
61	A4-垫板.dwg	23.51K
62	A4-垫板.PDF	36.13K
63	A4-垫板.png	14.07K
64	A4-支架.dwg	23.91K
65	A4-支架.PDF	35.62K
66	A4-支架.png	14.23K
67	A4-立柱.dwg	23.92K
68	A4-立柱.PDF	35.95K
69	A4-立柱.png	14.99K

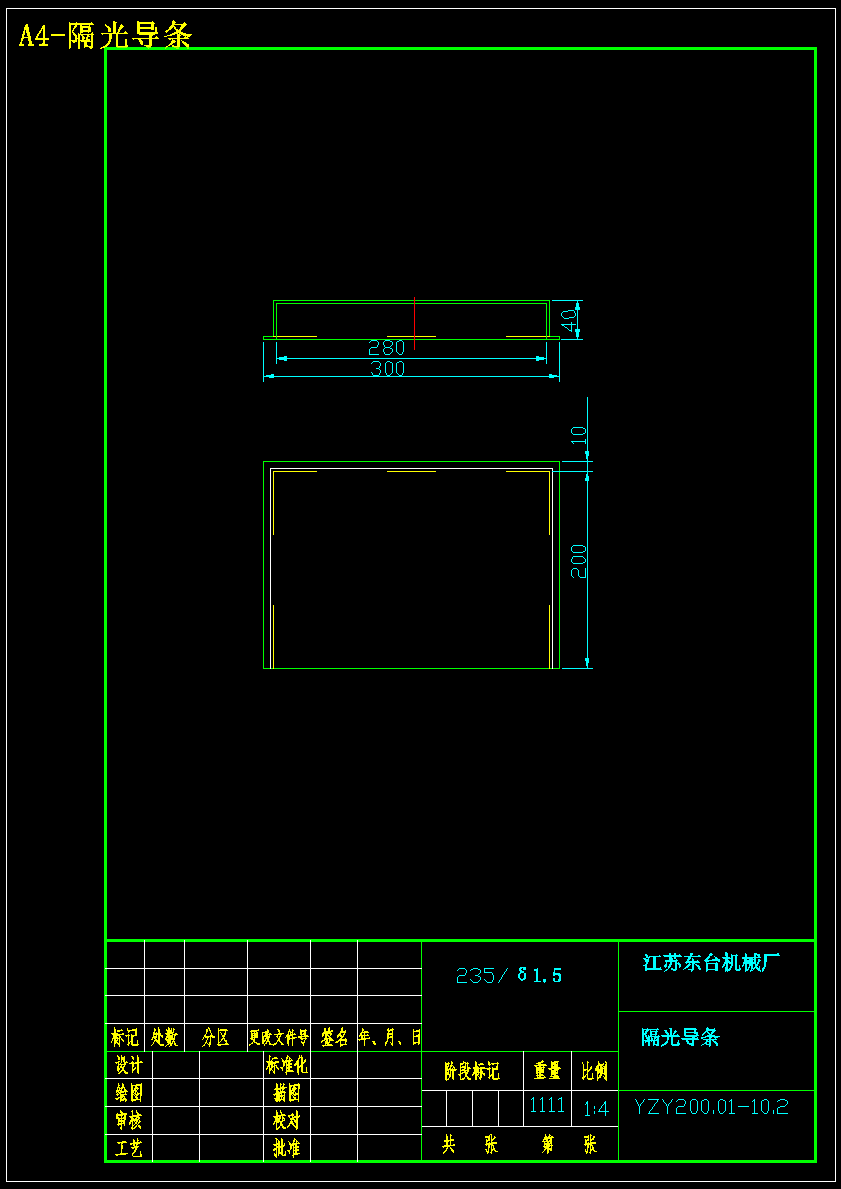

70	A4-隔光导条.dwg	22.04K
71	A4-隔光导条.PDF	33.87K
72	A4-隔光导条.png	13.59K
73	A4-面板.dwg	21.57K
74	A4-面板.PDF	32.44K
75	A4-面板.png	12.14K
76	开题报告.doc	61.00K
77	设计说明书-18000字-34页.doc	274.50K
