三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文
（ID:3556153）
改图/画图
截图
AI截图渲染
✨AI图片渲染

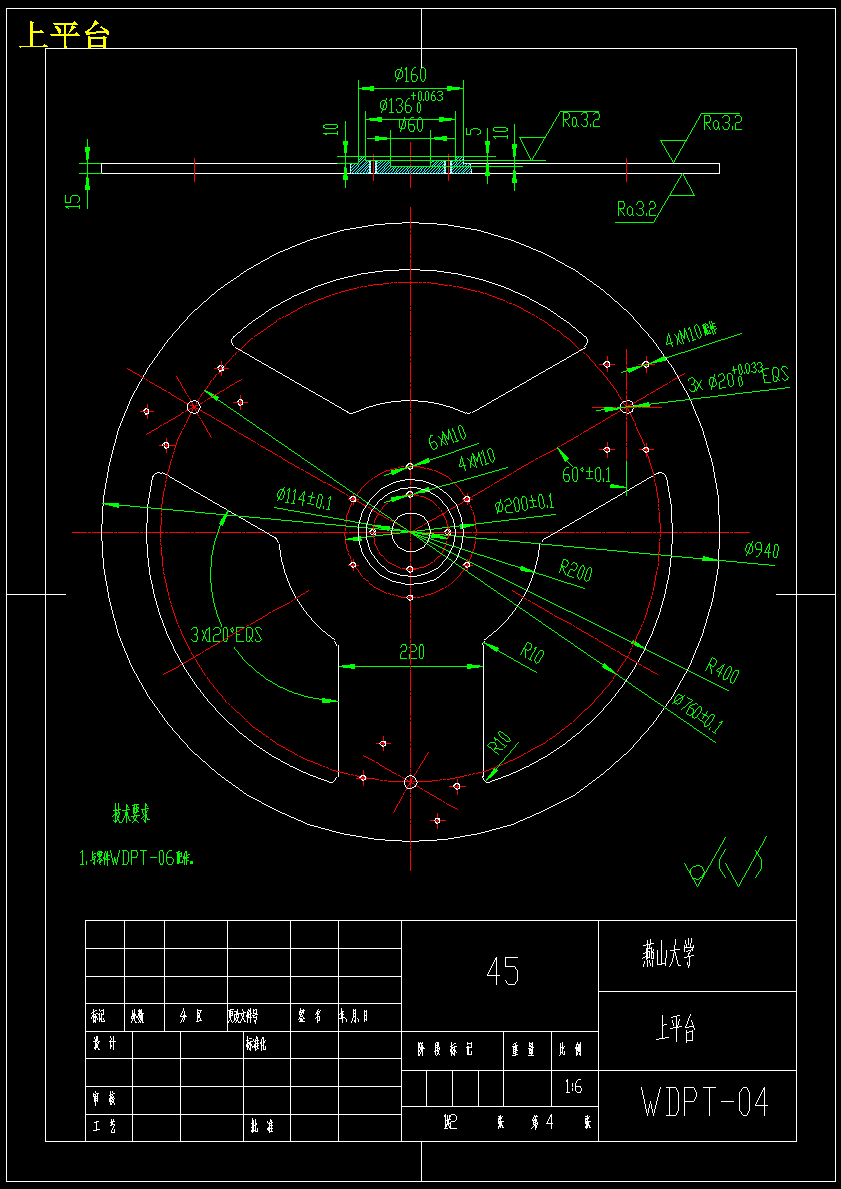

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 俯视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8A%E5%B9%B3%E5%8F%B0.png)

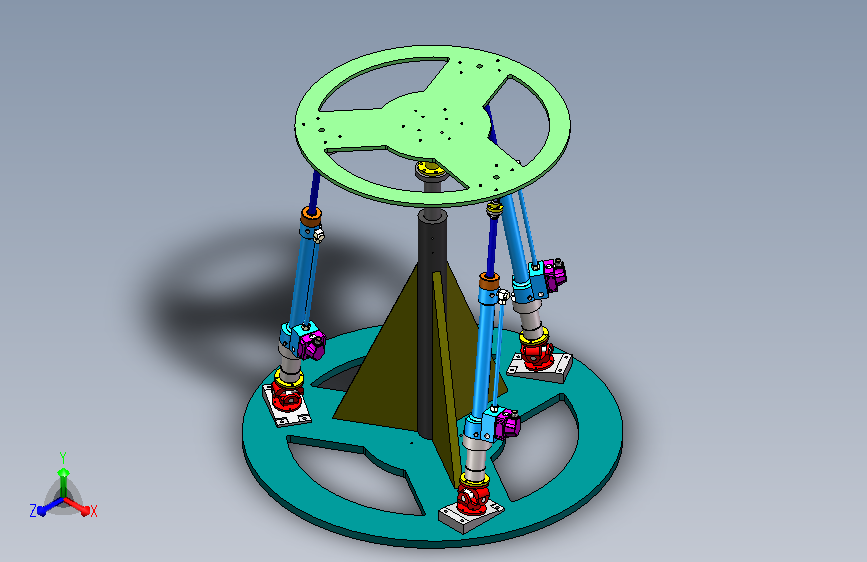

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 主视图](https://html.lazystones.com/lazy/3556180/image/b9a03bfe-8cb2-4a82-832c-7fbecc87b6f6%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

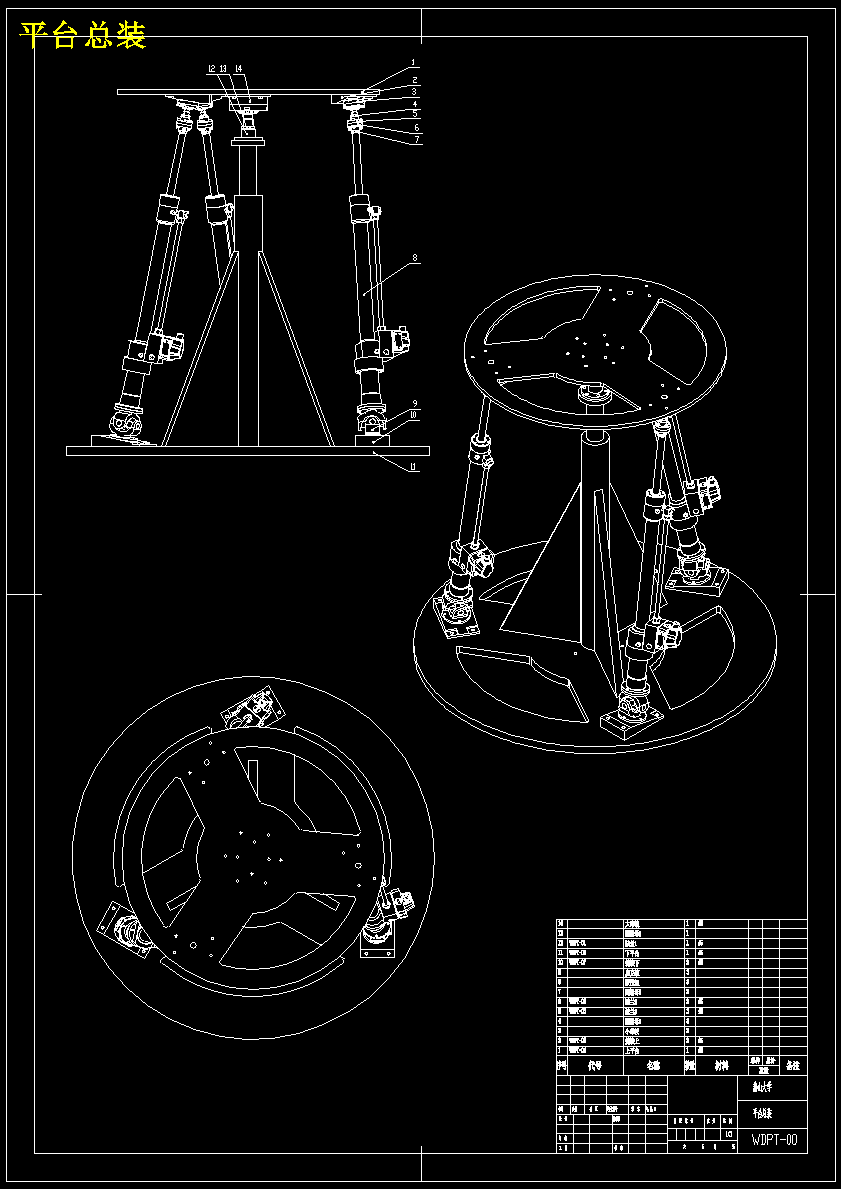

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/%E5%B9%B3%E5%8F%B0%E6%80%BB%E8%A3%85.png)

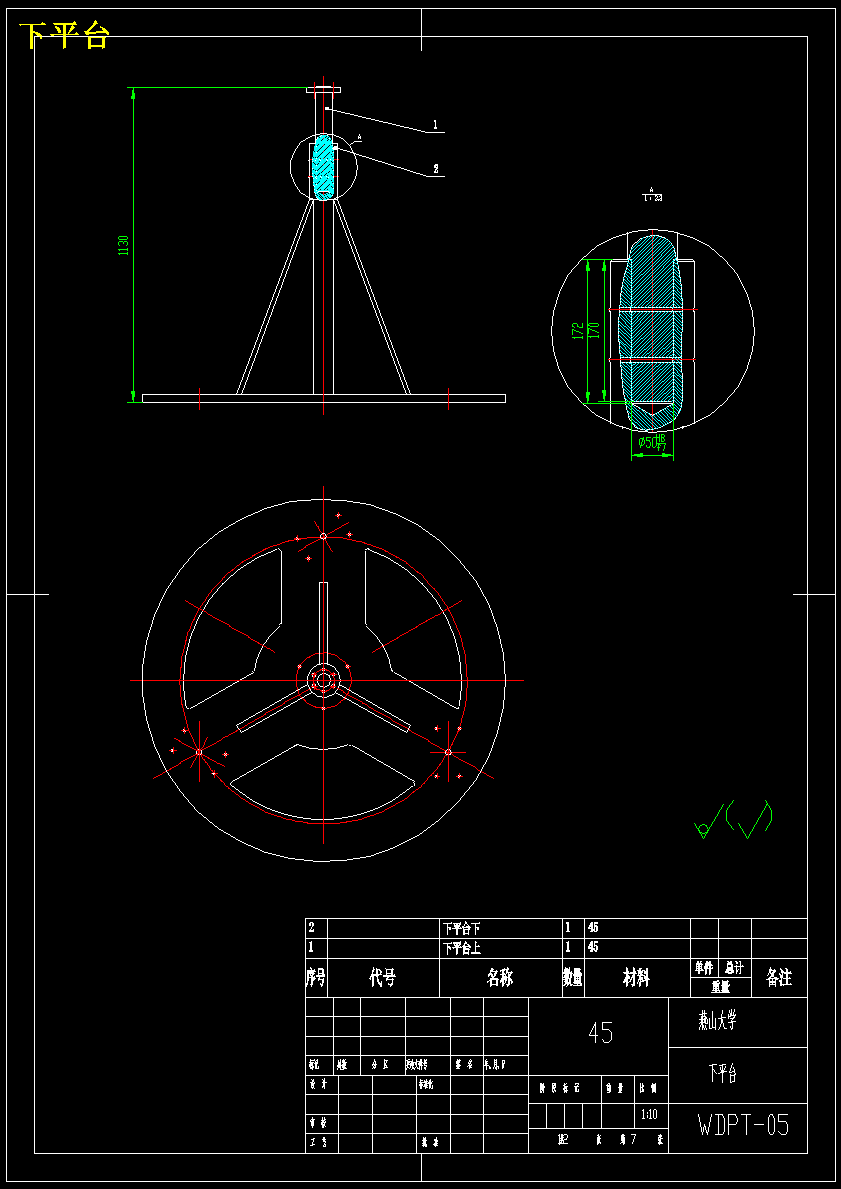

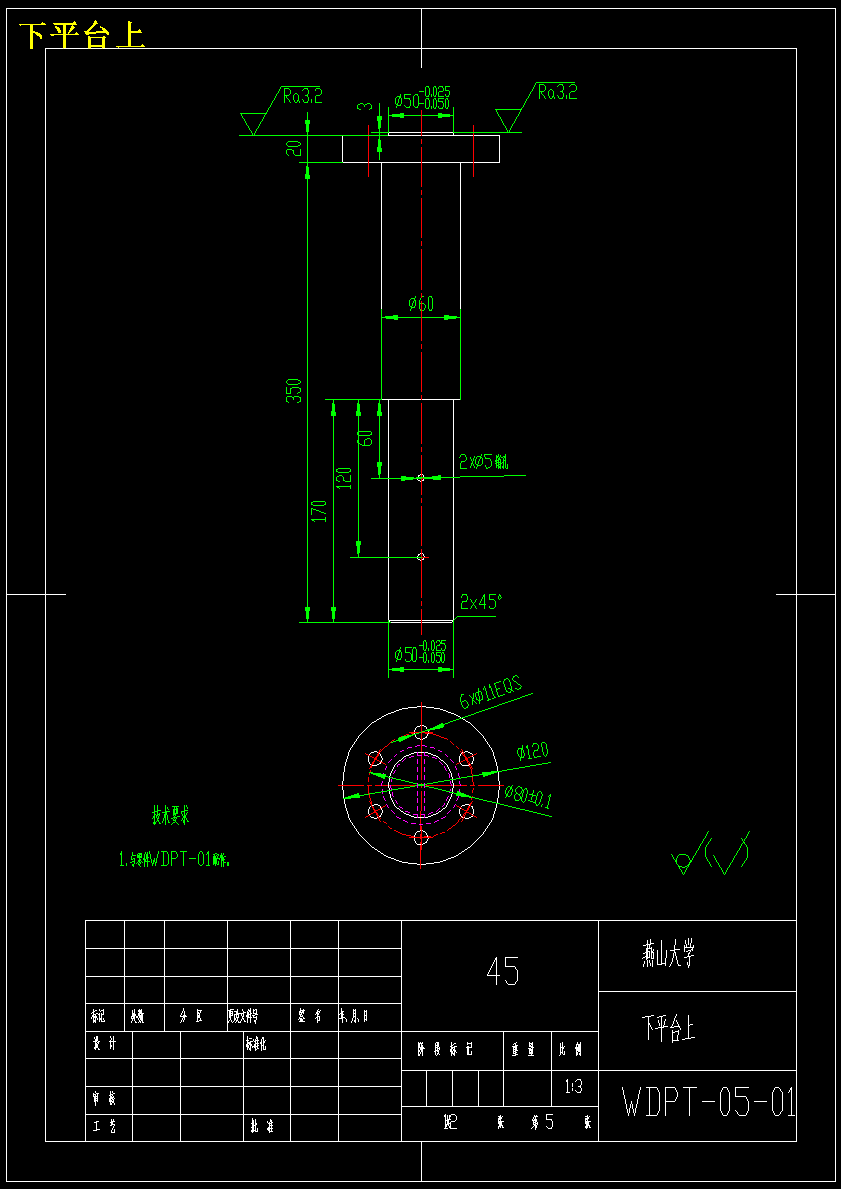

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 俯视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8B%E5%B9%B3%E5%8F%B0%E4%B8%8A.png)

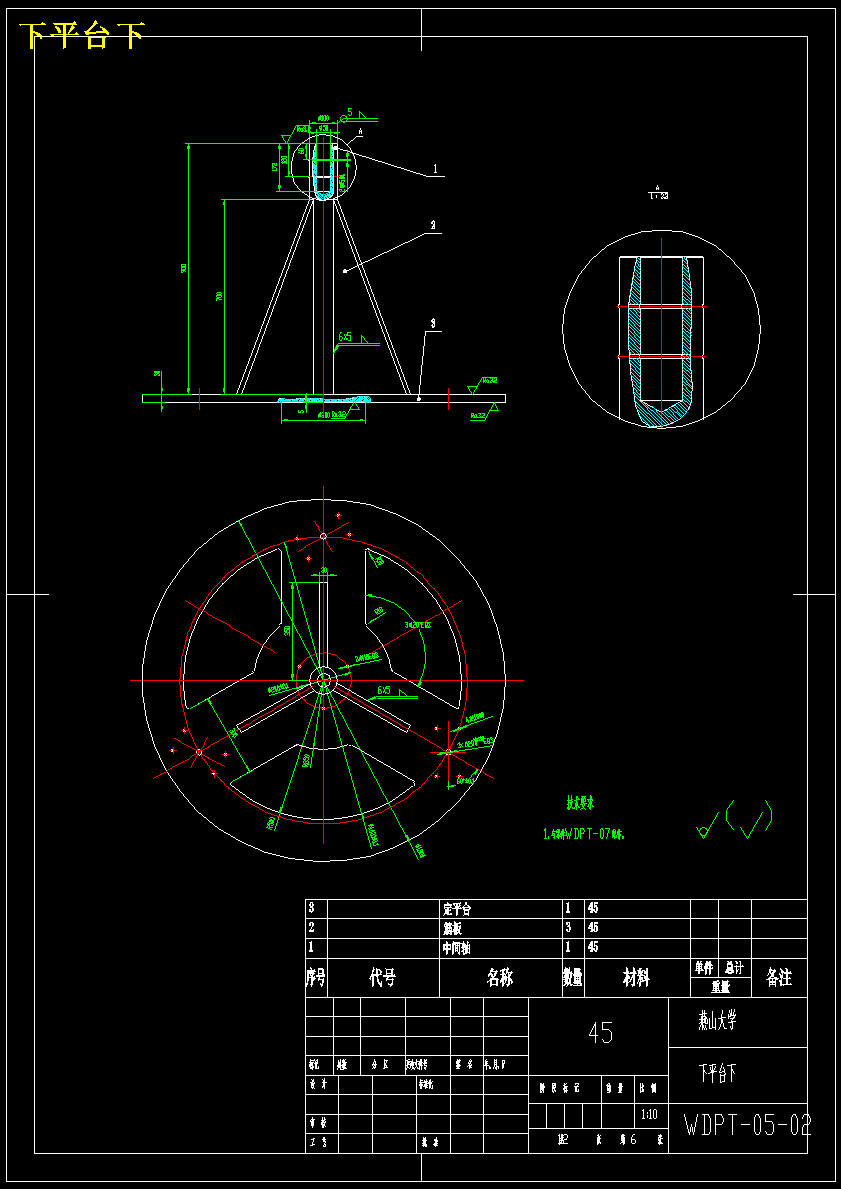

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 仰视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8B%E5%B9%B3%E5%8F%B0%E4%B8%8B.png)

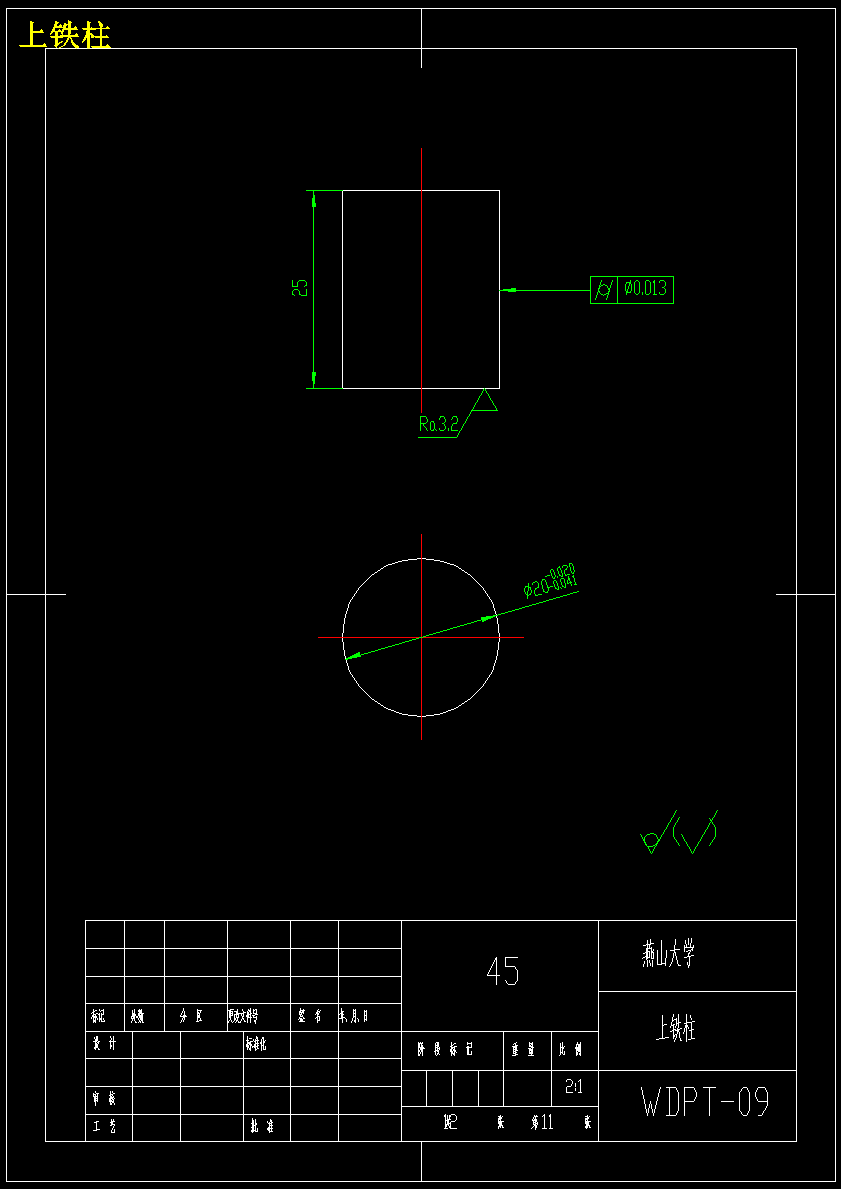

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 俯视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8A%E9%93%81%E6%9F%B1.png)

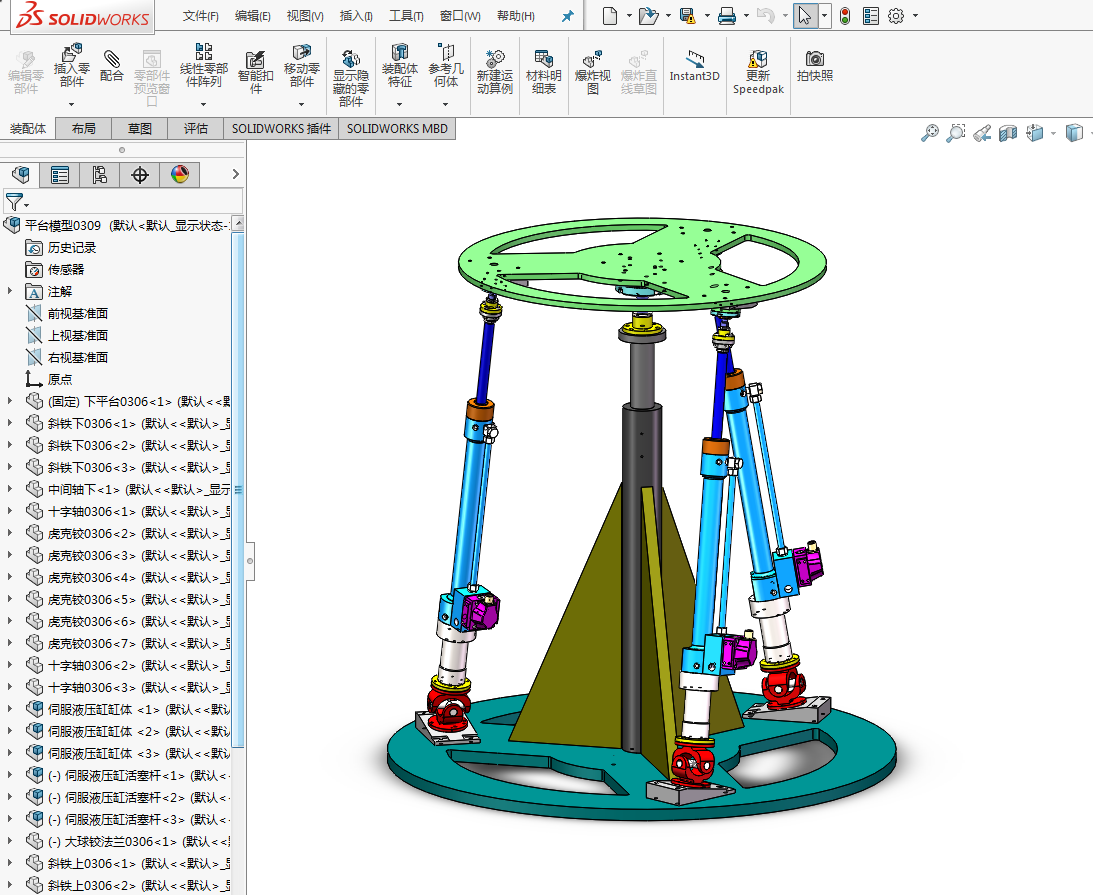

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/0%E4%B8%89%E7%BB%B4%E5%9B%BE.png)

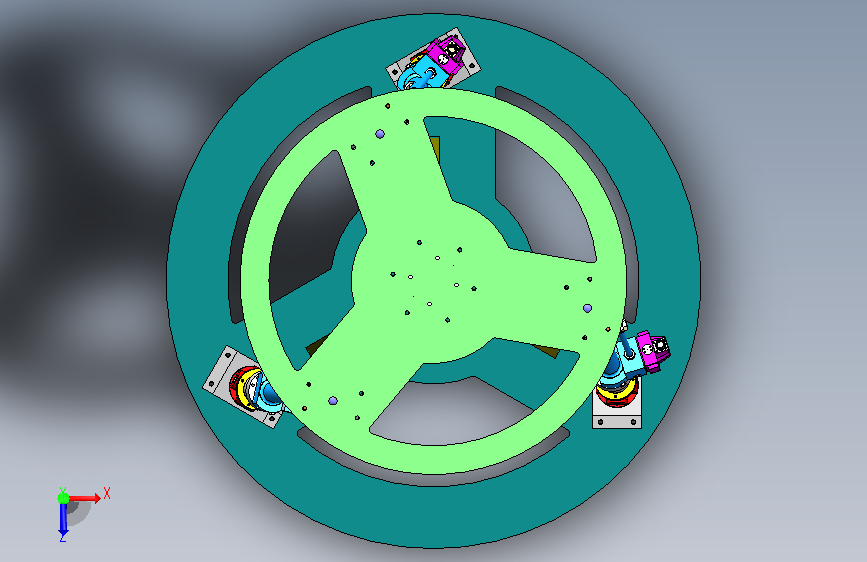

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 俯视图](https://html.lazystones.com/lazy/3556180/image/c1dbb69d-f2e1-44c9-b503-faadbbb998e1%E5%8E%9F%E5%9B%BE%28%E4%B8%8A%291.png)

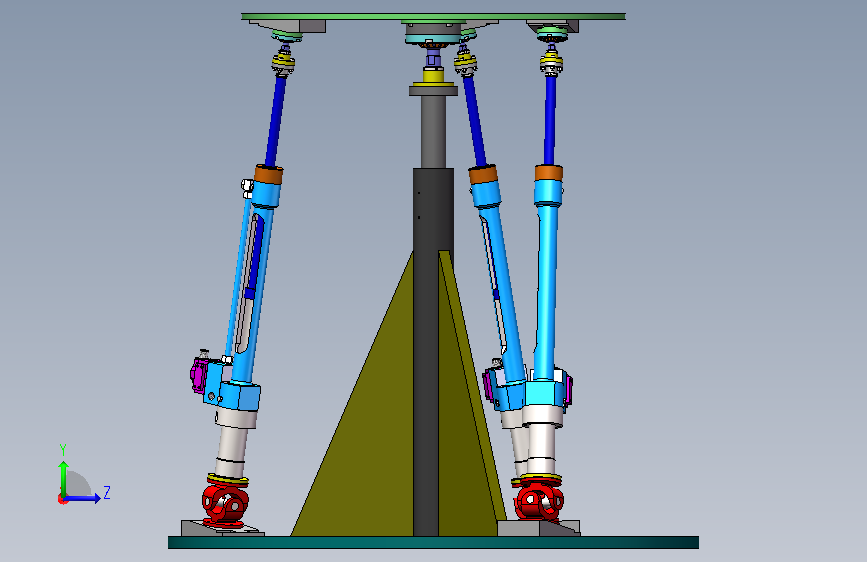

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 左侧视图](https://html.lazystones.com/lazy/3556180/image/6cd3bd1b-1616-4c76-9c2a-3165e30360f9%E5%8E%9F%E5%9B%BE%28%E5%B7%A6%292.png)

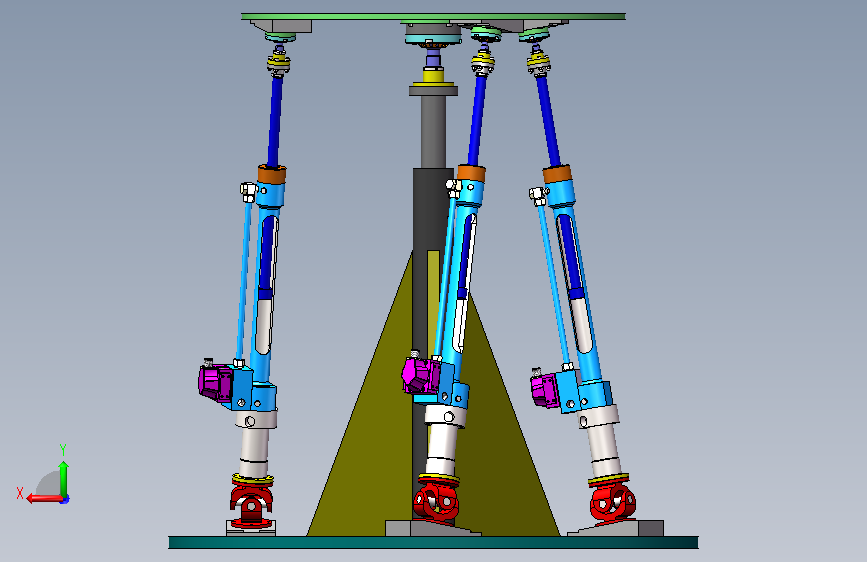

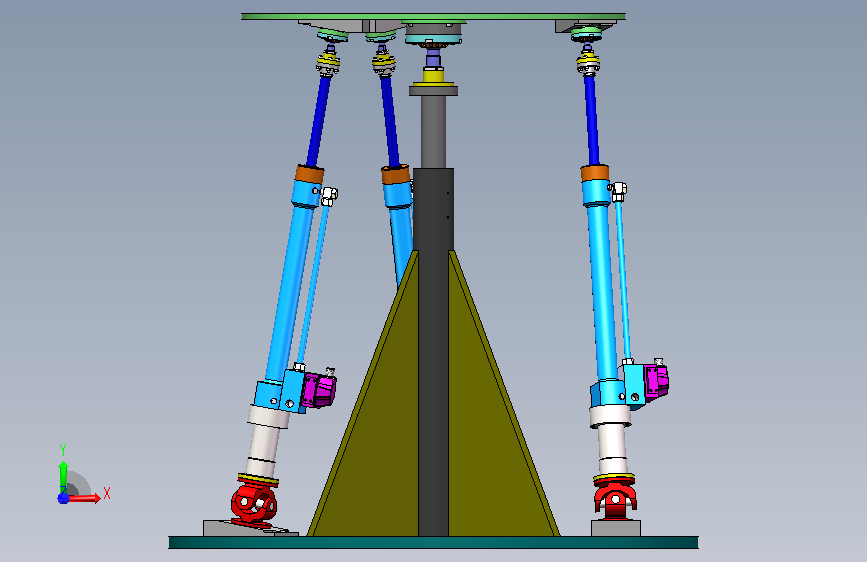

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 正面视图](https://html.lazystones.com/lazy/3556180/image/9707a8bd-e58a-40a0-bc04-89557e437d1d%E5%8E%9F%E5%9B%BE%28%E5%89%8D%293.png)
![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 背面视图](https://html.lazystones.com/lazy/3556180/image/c11507fb-c66f-453a-8de7-fc9cb69e7bad%E5%8E%9F%E5%9B%BE%28%E5%90%8E%294.png)
![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 仰视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8B%E5%B9%B3%E5%8F%B0.png)

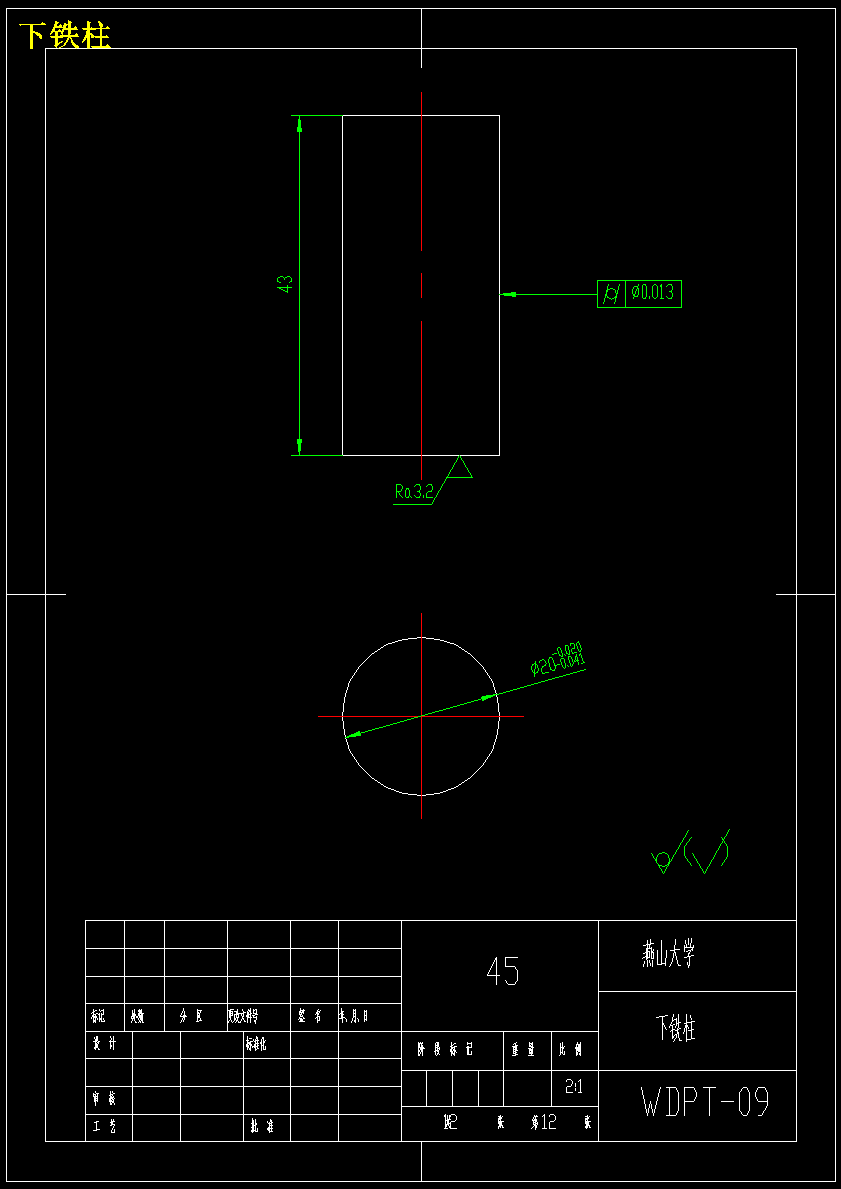

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 仰视图](https://html.lazystones.com/lazy/3556180/image/%E4%B8%8B%E9%93%81%E6%9F%B1.png)

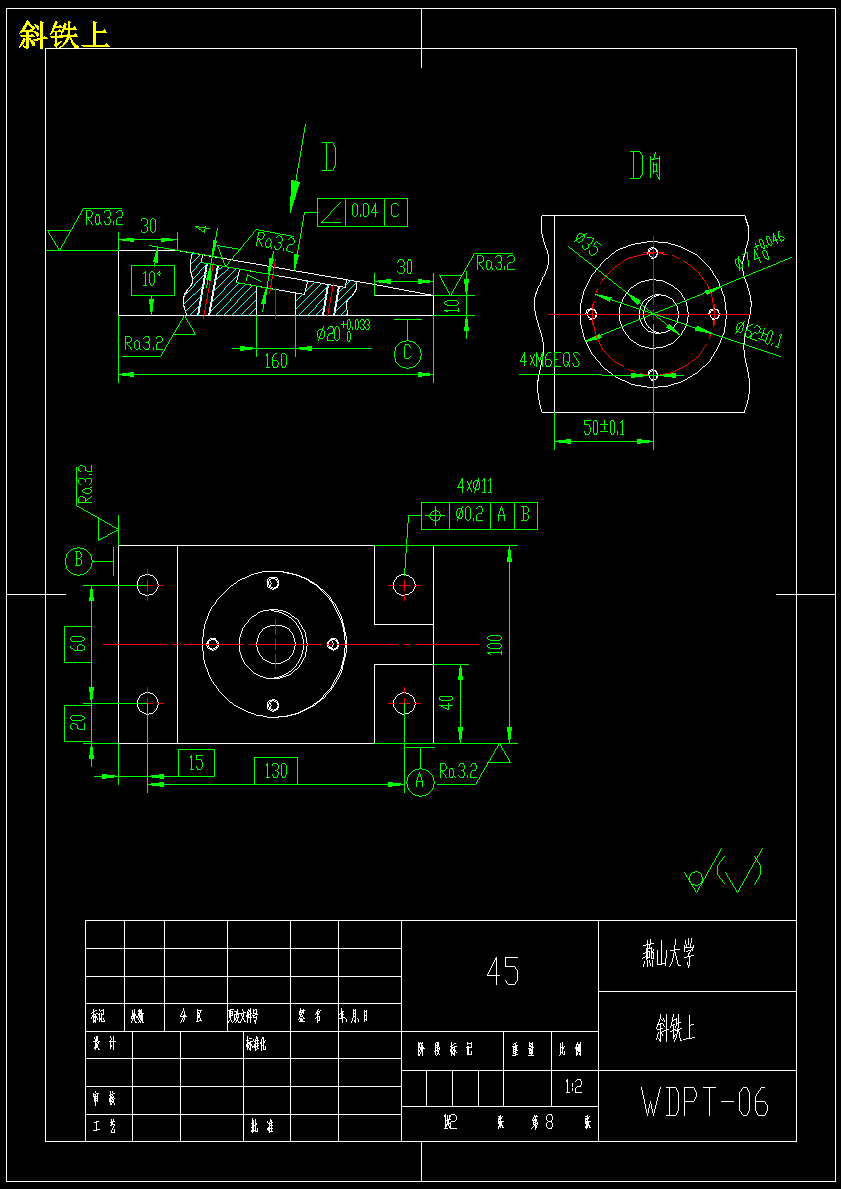

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 俯视图](https://html.lazystones.com/lazy/3556180/image/%E6%96%9C%E9%93%81%E4%B8%8A.png)

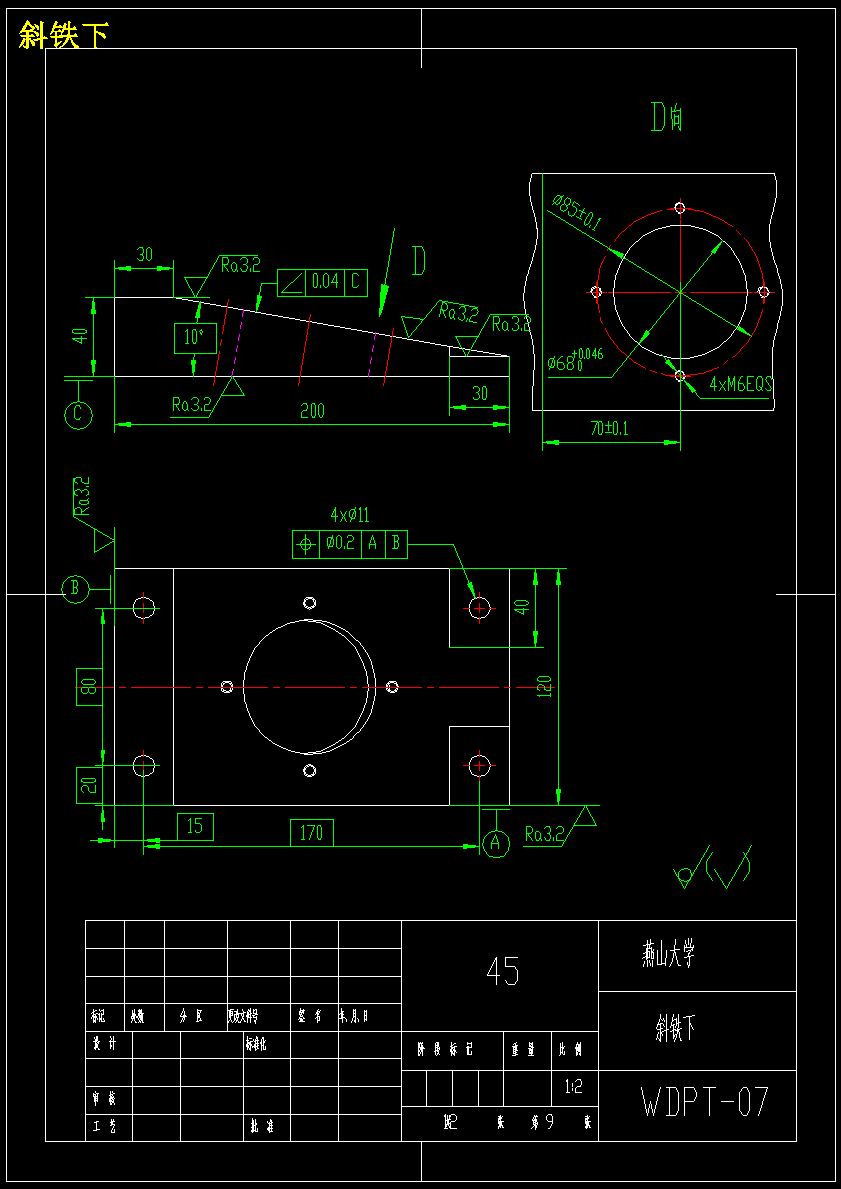

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文 仰视图](https://html.lazystones.com/lazy/3556180/image/%E6%96%9C%E9%93%81%E4%B8%8B.png)

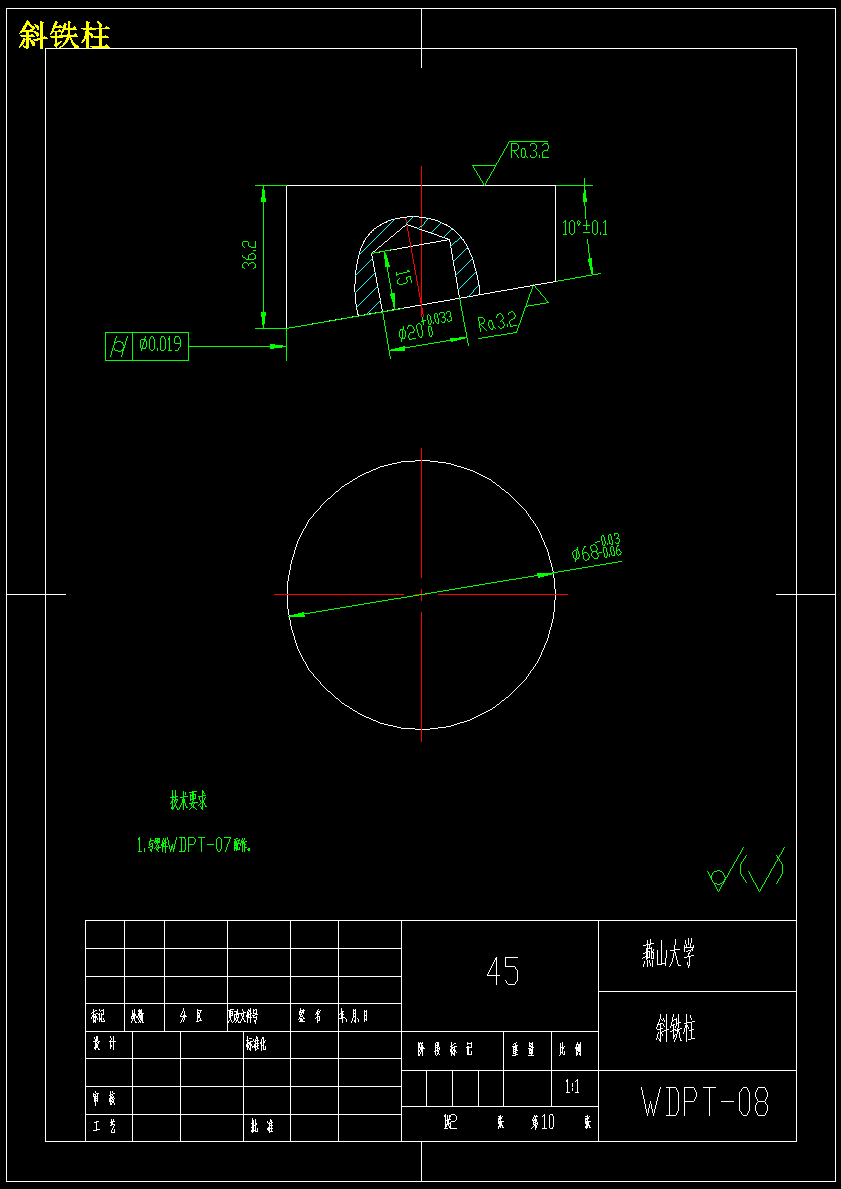

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/%E6%96%9C%E9%93%81%E6%9F%B1.png)

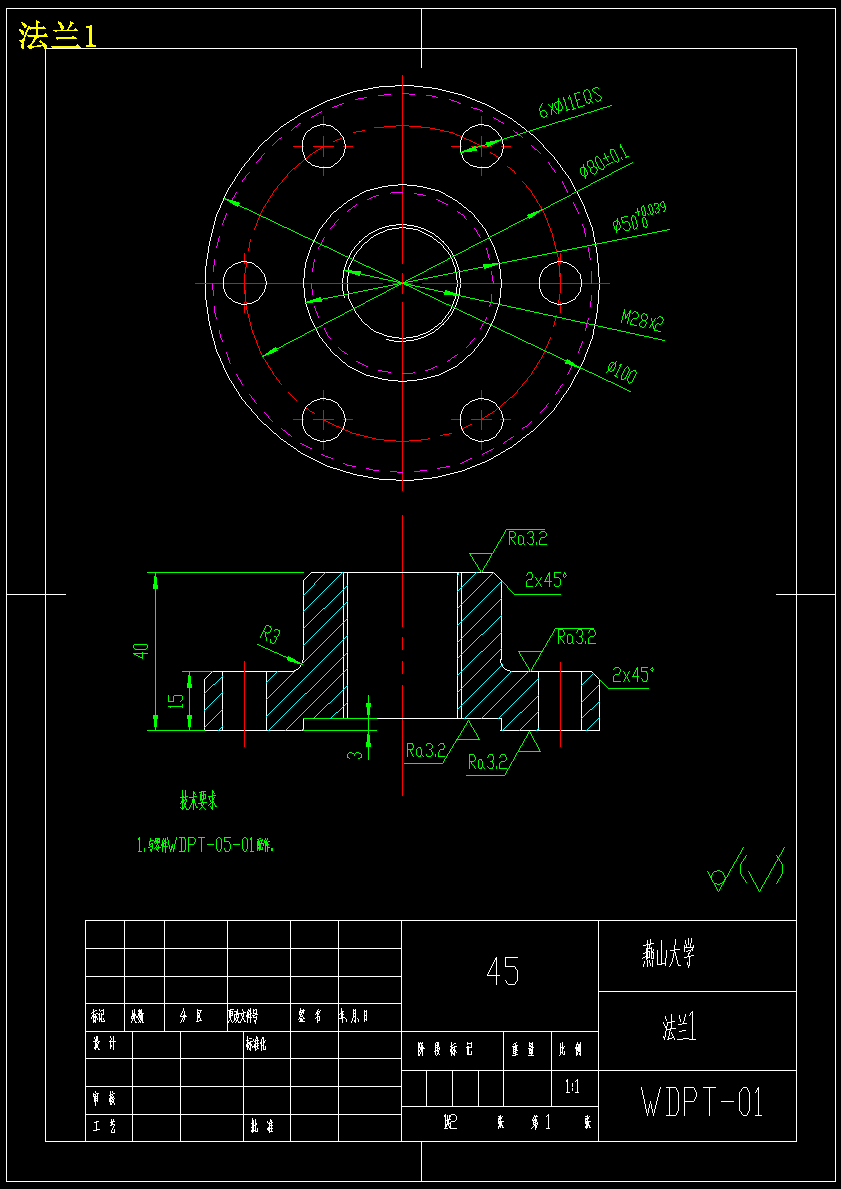

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/%E6%B3%95%E5%85%B01.png)

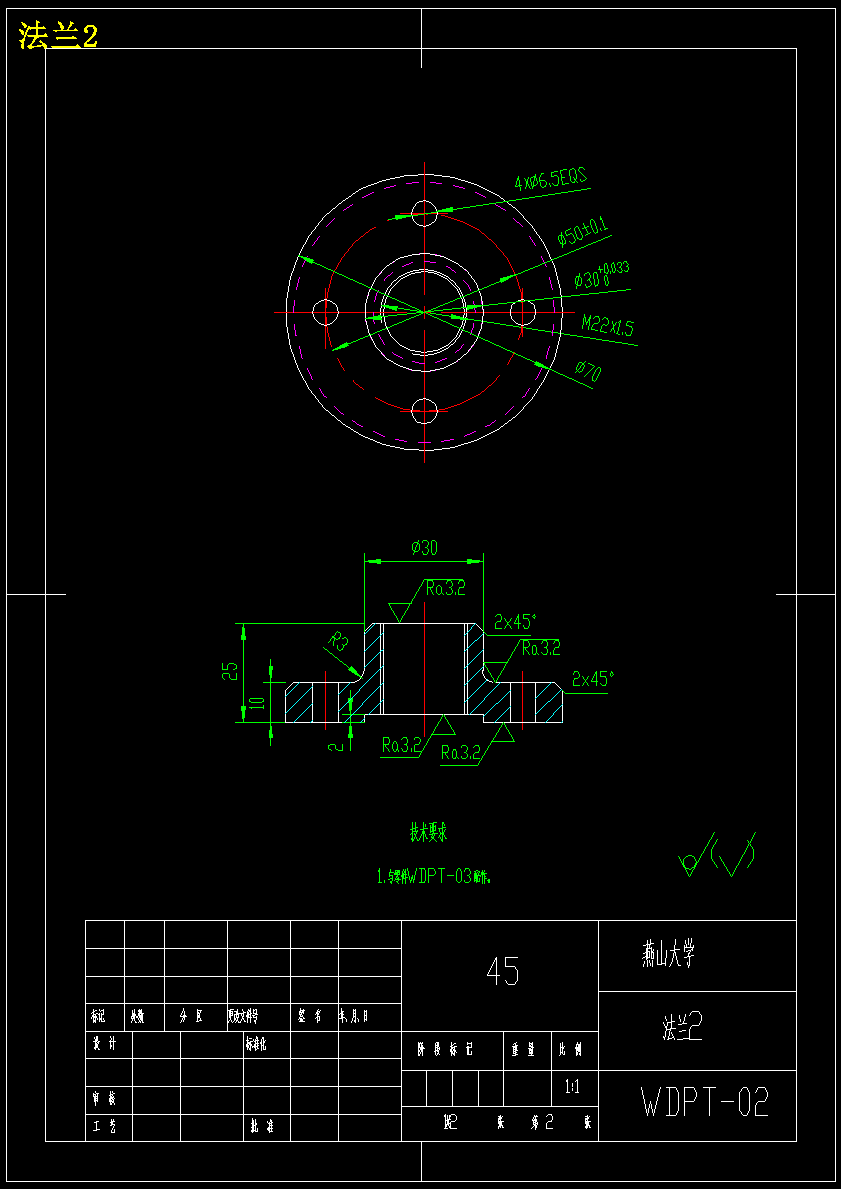

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/%E6%B3%95%E5%85%B02.png)

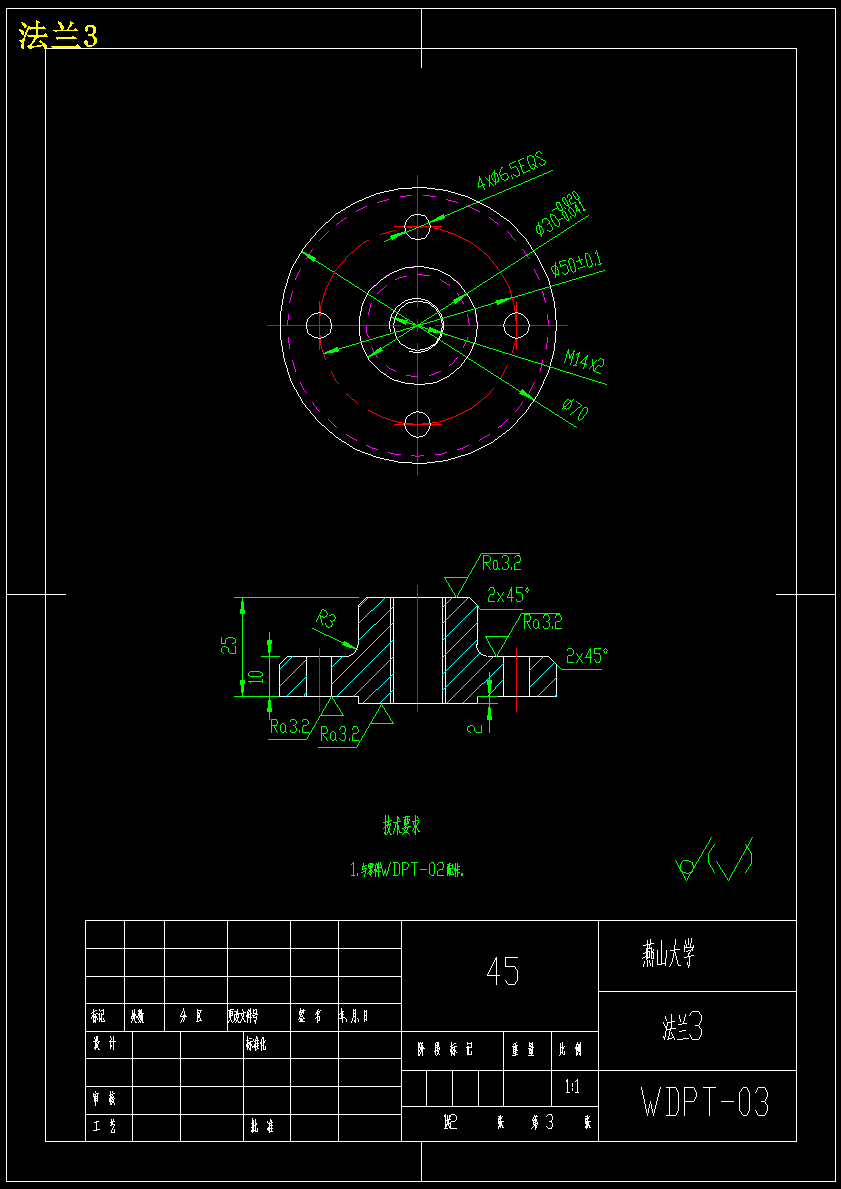

![三自由度运动平台的开发设计[三维SW]【含CAD图纸13张】无论文](https://html.lazystones.com/lazy/3556180/image/%E6%B3%95%E5%85%B03.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | GB_FASTENER_NUT_RNM16X1.5-N.sldprt | 340.00K |
| 2 | GB_FASTENER_NUT_RNM30X1.5-N.sldprt | 339.50K |
| 3 | ISO4762M10x40.sldprt | 509.50K |
| 4 | ISO4762M6x25.sldprt | 509.50K |
| 5 | M10x50.sldprt | 513.50K |
| 6 | zhou.SLDASM | 159.00K |
| 7 | 上.SLDPRT | 242.50K |
| 8 | 上48.SLDPRT | 247.50K |
| 9 | 上平台0306.SLDPRT | 496.00K |
| 10 | 上球杆.SLDPRT | 179.50K |
| 11 | 上球杆48.SLDPRT | 260.00K |
| 12 | 上球铰外壳.SLDASM | 760.00K |
| 13 | 下.SLDPRT | 238.00K |
| 14 | 下48.SLDPRT | 266.00K |
| 15 | 下平台0306.SLDPRT | 416.50K |
| 16 | 中间轴0306.SLDPRT | 222.00K |
| 17 | 中间轴上.SLDPRT | 238.50K |
| 18 | 中间轴下.SLDPRT | 250.00K |
| 19 | 伺服液压缸.SLDASM | 1015.00K |
| 20 | 伺服液压缸活塞杆.SLDASM | 387.50K |
| 21 | 伺服液压缸缸体.SLDASM | 809.50K |
| 22 | 伺服阀.SLDASM | 649.50K |
| 23 | 保护套筒.SLDPRT | 232.00K |
| 24 | 十字轴0306.SLDPRT | 202.00K |
| 25 | 大球铰48外壳.SLDASM | 798.00K |
| 26 | 大球铰法兰0306.SLDPRT | 239.00K |
| 27 | 平台模型0309.avi | 790.50K |
| 28 | 平台模型0309.SLDASM | 2.59M |
| 29 | 平台模型0414.avi | 767.50K |
| 30 | 平台模型04140.avi | 486.50K |
| 31 | 排气螺钉.SLDPRT | 243.00K |
| 32 | 斜铁上0306.SLDPRT | 353.00K |
| 33 | 斜铁下0306.SLDPRT | 327.50K |
| 34 | 法兰.SLDPRT | 230.00K |
| 35 | 法兰2.SLDPRT | 324.00K |
| 36 | 法兰3.SLDPRT | 171.00K |
| 37 | 法兰螺栓.SLDPRT | 261.50K |
| 38 | 法兰螺母.SLDPRT | 234.50K |
| 39 | 活塞杆.SLDPRT | 140.50K |
| 40 | 滤油器.SLDPRT | 104.00K |
| 41 | 球套.SLDPRT | 661.50K |
| 42 | 球套48.SLDPRT | 769.50K |
| 43 | 筋板.SLDPRT | 123.50K |
| 44 | 管垫圈.SLDPRT | 161.00K |
| 45 | 管连接六角.SLDPRT | 287.50K |
| 46 | 管连接六角3.SLDPRT | 246.50K |
| 47 | 缸体.SLDPRT | 469.00K |
| 48 | 缸盖.SLDPRT | 191.00K |
| 49 | 虎克铰0306.SLDPRT | 291.50K |
| 50 | 连接杆螺钉m8.SLDPRT | 294.50K |
| 51 | 连接板.SLDPRT | 201.00K |
| 52 | 连接螺钉m2.SLDPRT | 291.00K |
| 53 | 连接螺钉m3.SLDPRT | 417.00K |
| 54 | 连接螺钉m6.SLDPRT | 276.00K |
| 55 | 阀座.SLDPRT | 448.50K |
| 56 | 0三维图.png | 278.22K |
| 57 | 上平台.dwg | 49.96K |
| 58 | 上平台.PDF | 34.09K |
| 59 | 上平台.png | 33.21K |
| 60 | 上铁柱.dwg | 23.69K |
| 61 | 上铁柱.PDF | 9.55K |
| 62 | 上铁柱.png | 11.77K |
| 63 | 下平台.dwg | 65.56K |
| 64 | 下平台.PDF | 47.90K |
| 65 | 下平台.png | 25.81K |
| 66 | 下平台上.dwg | 30.89K |
| 67 | 下平台上.PDF | 18.06K |
| 68 | 下平台上.png | 17.42K |
| 69 | 下平台下.dwg | 71.59K |
| 70 | 下平台下.PDF | 59.66K |
| 71 | 下平台下.png | 28.16K |
| 72 | 下铁柱.dwg | 23.66K |
| 73 | 下铁柱.PDF | 9.61K |
| 74 | 下铁柱.png | 11.91K |
| 75 | 平台总装.dwg | 600.49K |
| 76 | 平台总装.PDF | 289.61K |
| 77 | 平台总装.png | 34.05K |
| 78 | 斜铁上.dwg | 51.43K |
| 79 | 斜铁上.PDF | 28.89K |
| 80 | 斜铁上.png | 23.21K |
| 81 | 斜铁下.dwg | 43.23K |
| 82 | 斜铁下.PDF | 22.87K |
| 83 | 斜铁下.png | 20.47K |
| 84 | 斜铁柱.dwg | 28.45K |
| 85 | 斜铁柱.PDF | 15.46K |
| 86 | 斜铁柱.png | 15.44K |
| 87 | 法兰1.dwg | 34.67K |
| 88 | 法兰1.PDF | 21.36K |
| 89 | 法兰1.png | 25.28K |
| 90 | 法兰2.dwg | 32.11K |
| 91 | 法兰2.PDF | 19.09K |
| 92 | 法兰2.png | 21.32K |
| 93 | 法兰3.dwg | 32.01K |
| 94 | 法兰3.PDF | 18.89K |
| 95 | 法兰3.png | 21.90K |
