豪沃4X4无人机消防车

（ID:3606167）

改图/画图

交通运输 / 车辆工程 / 豪沃4X4无人机消防车

©原创

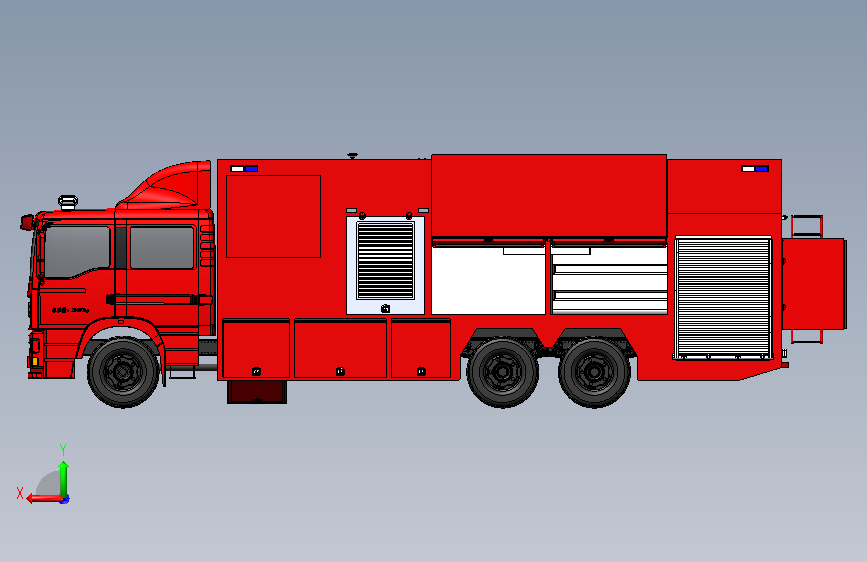

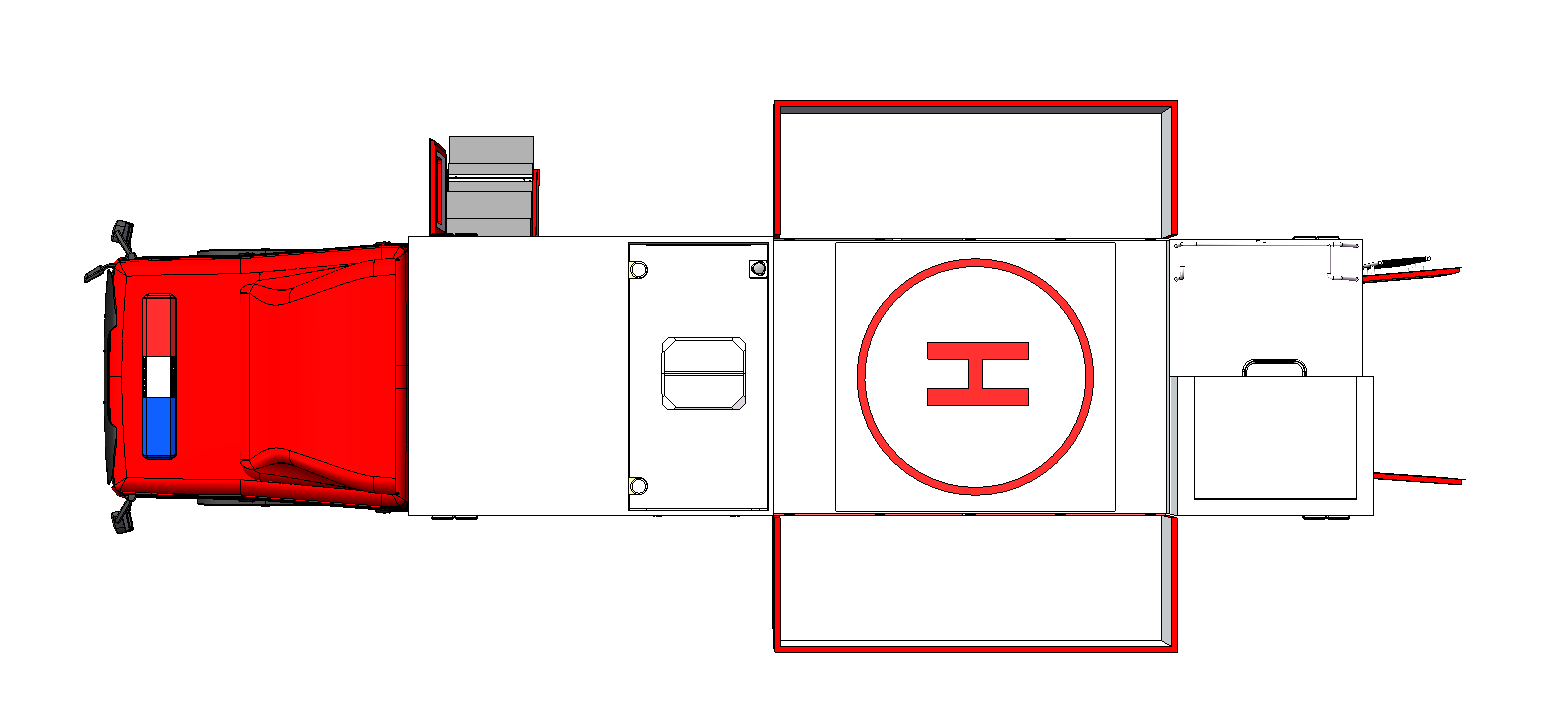

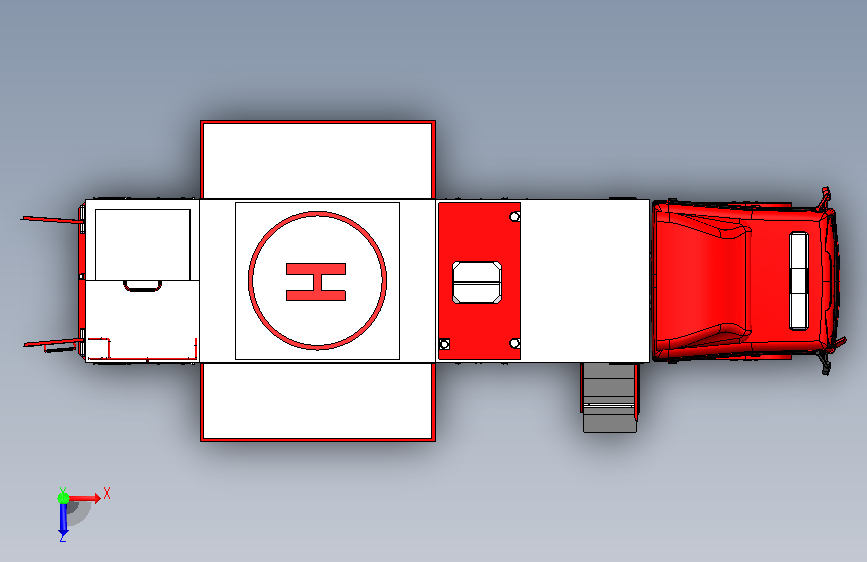

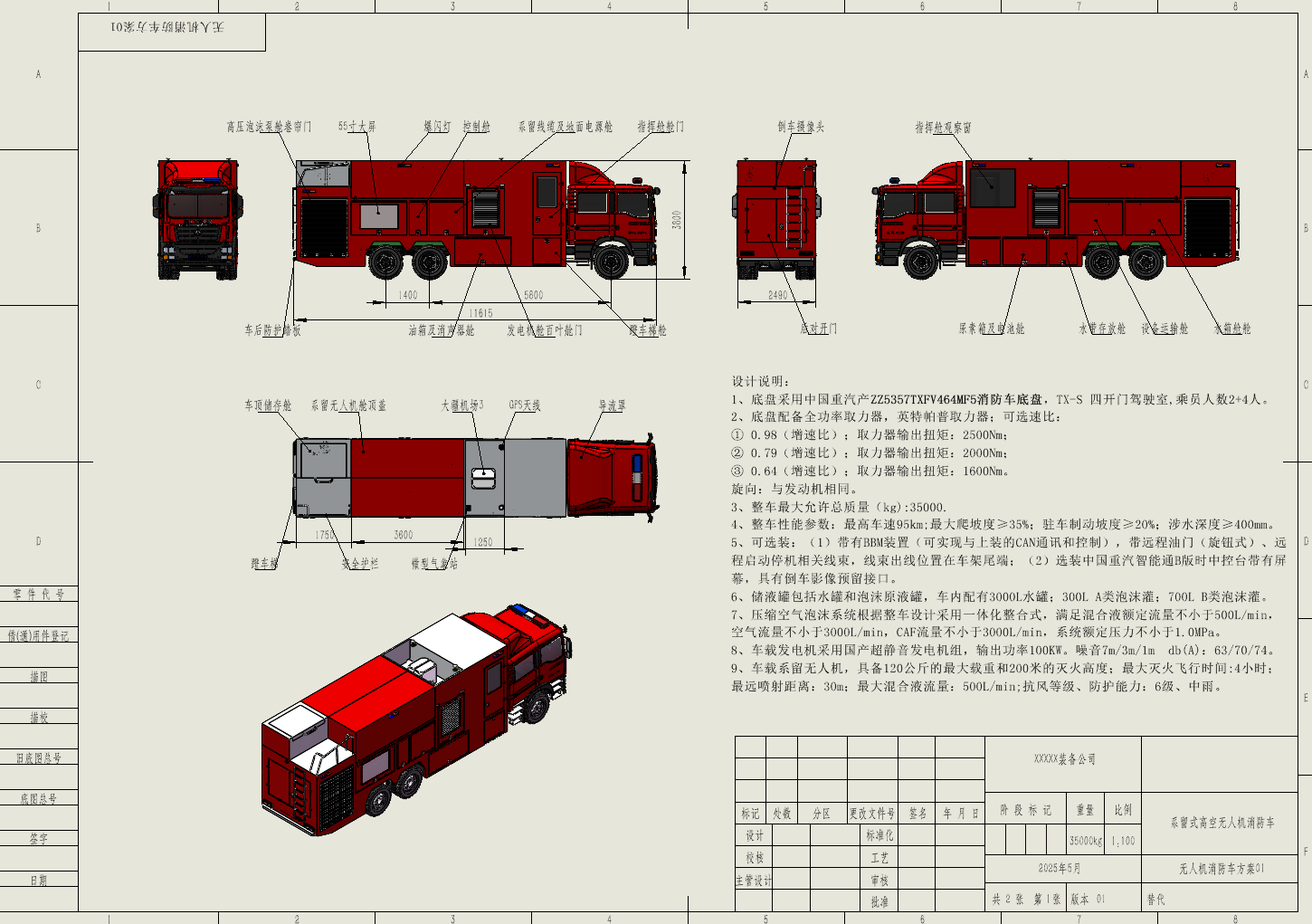

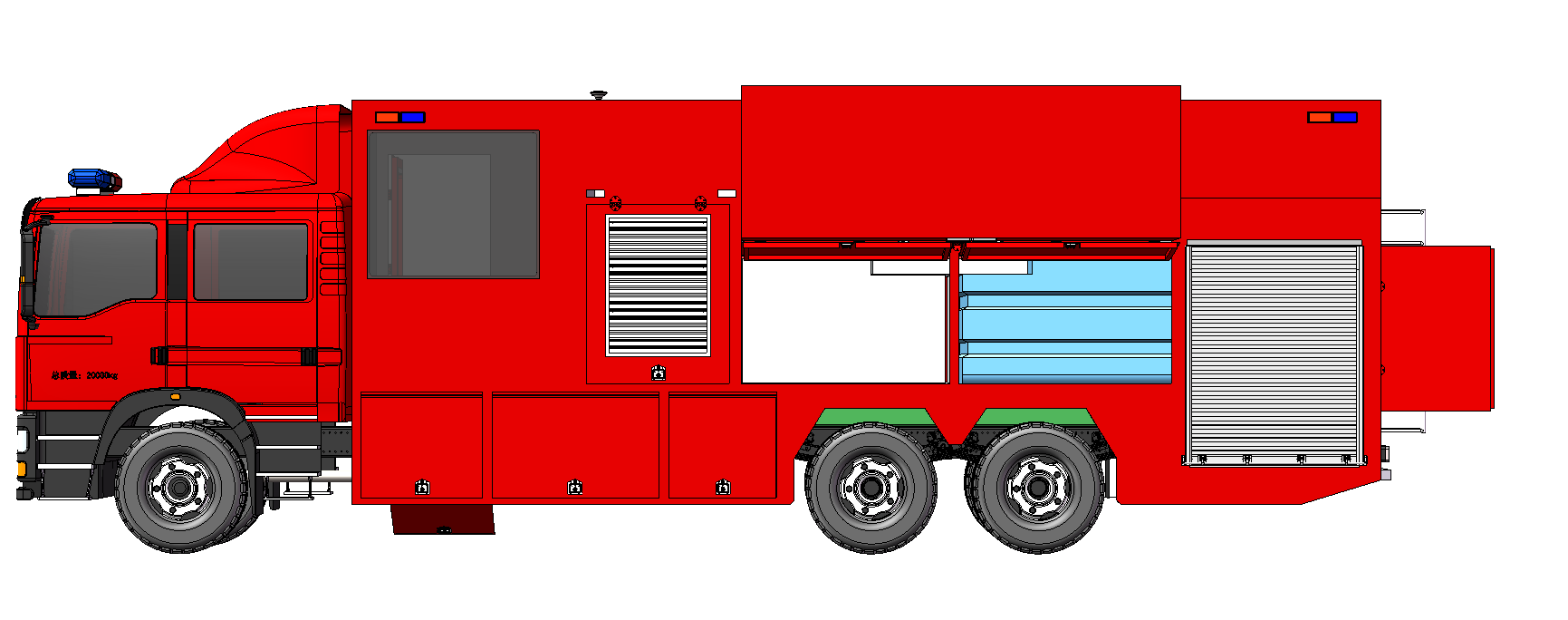

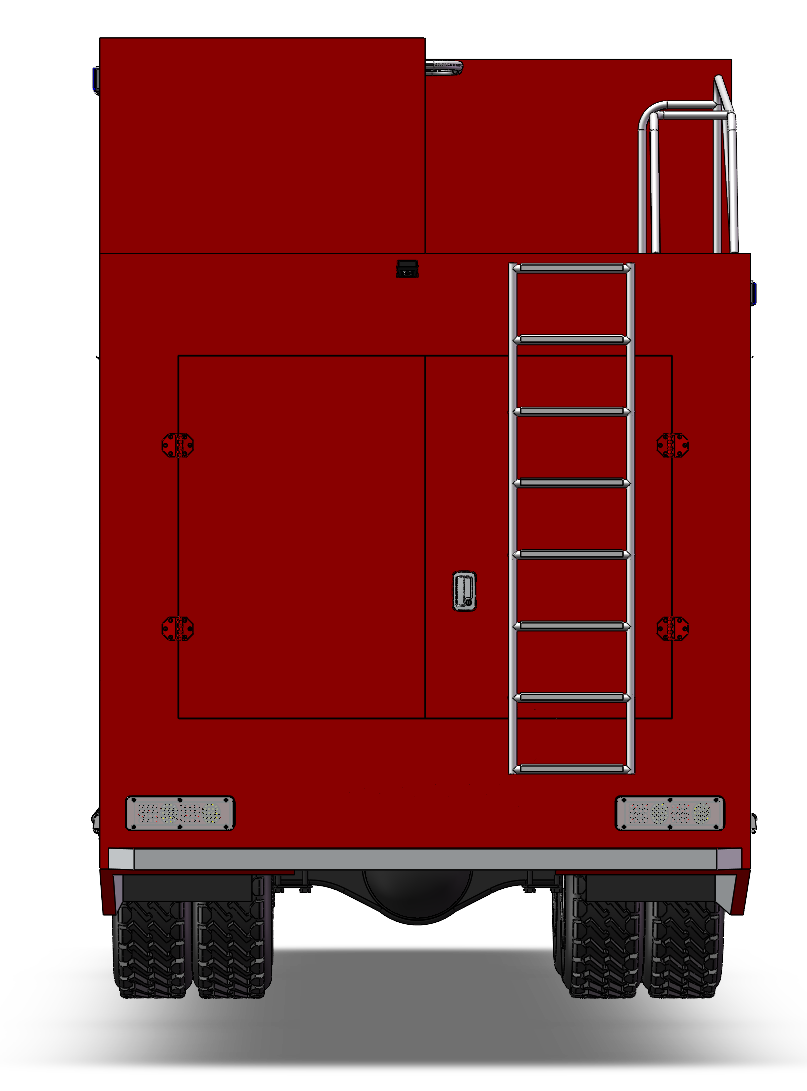

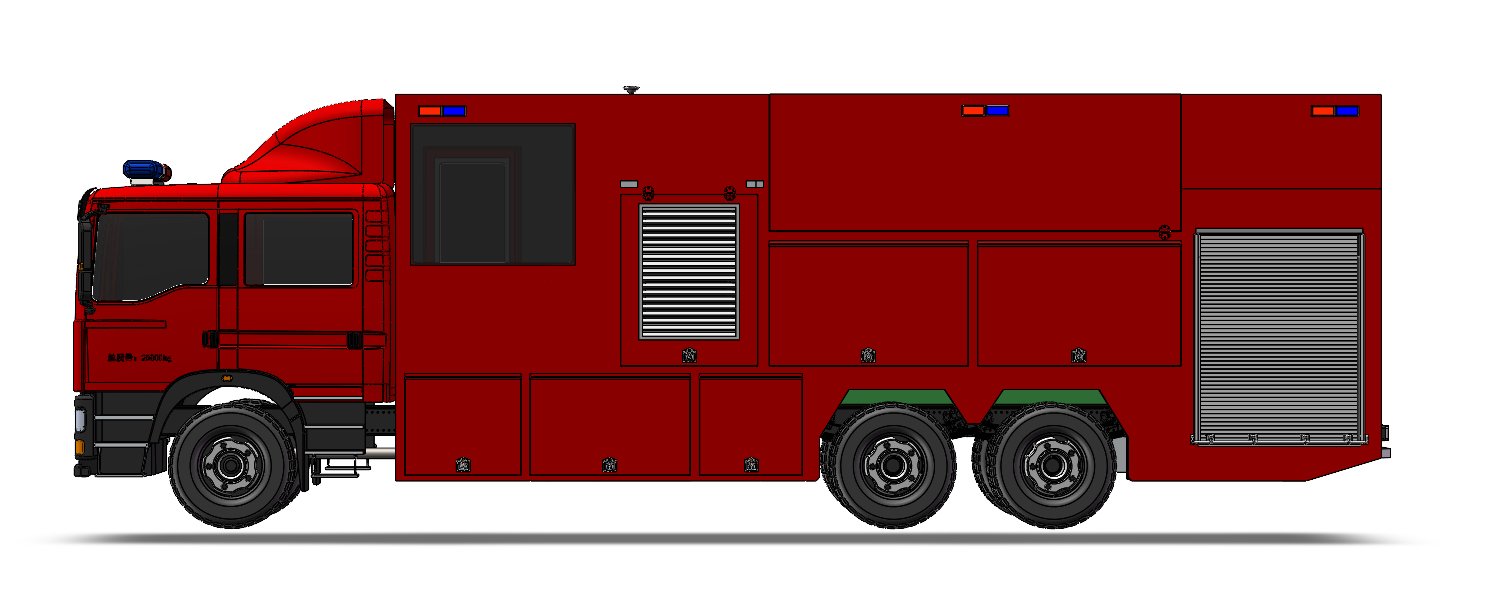

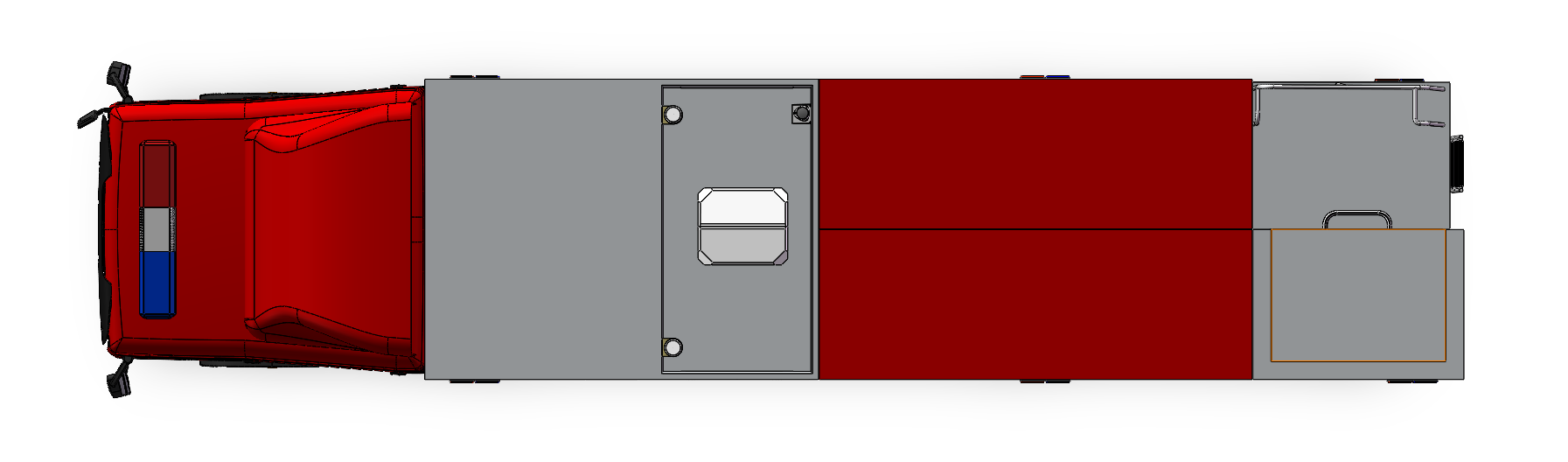

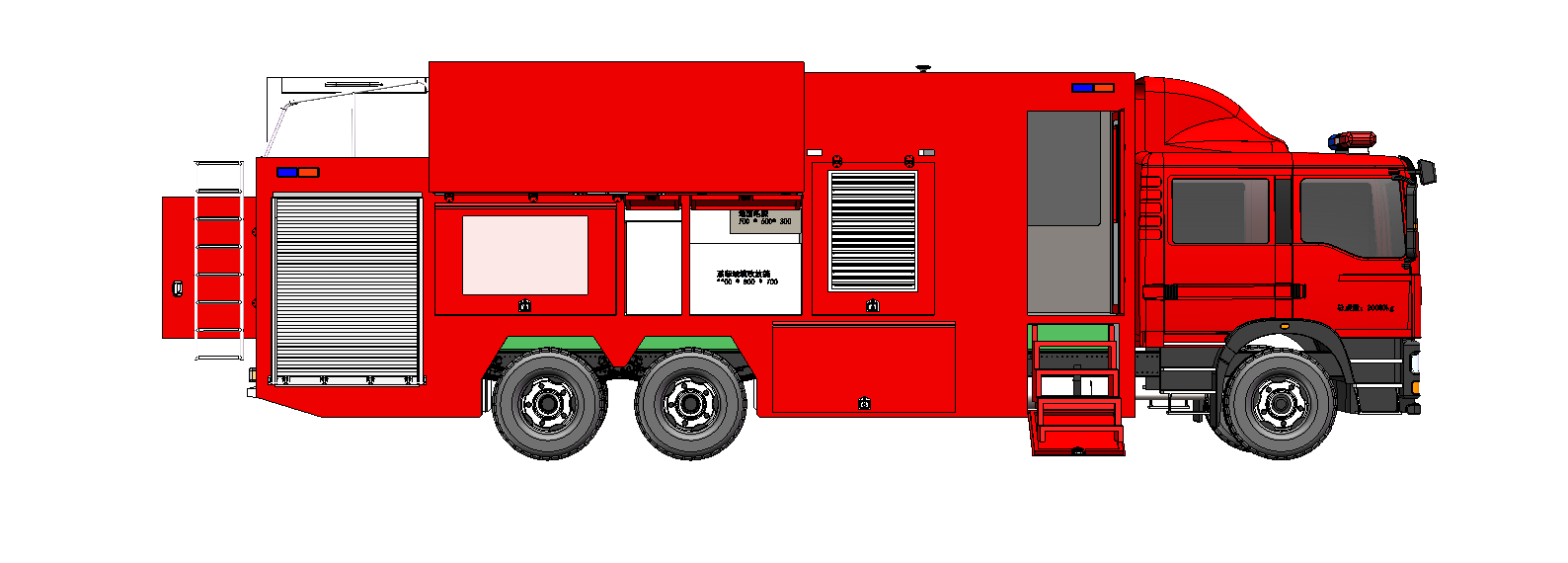

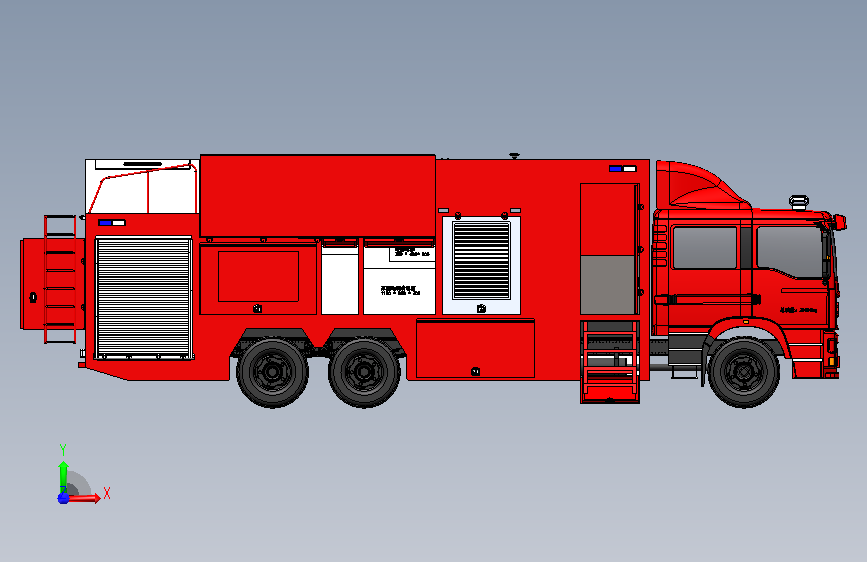

平面图

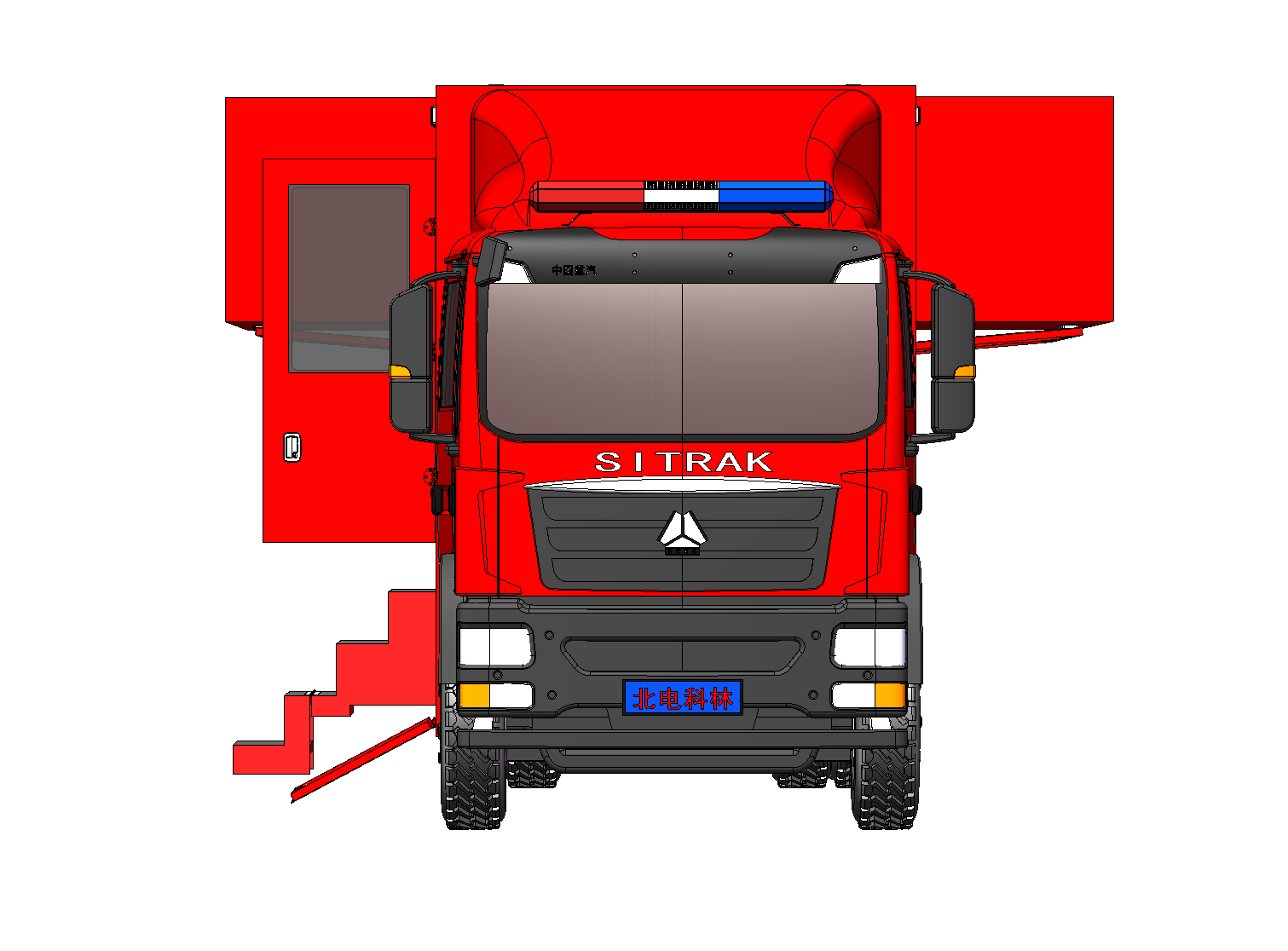

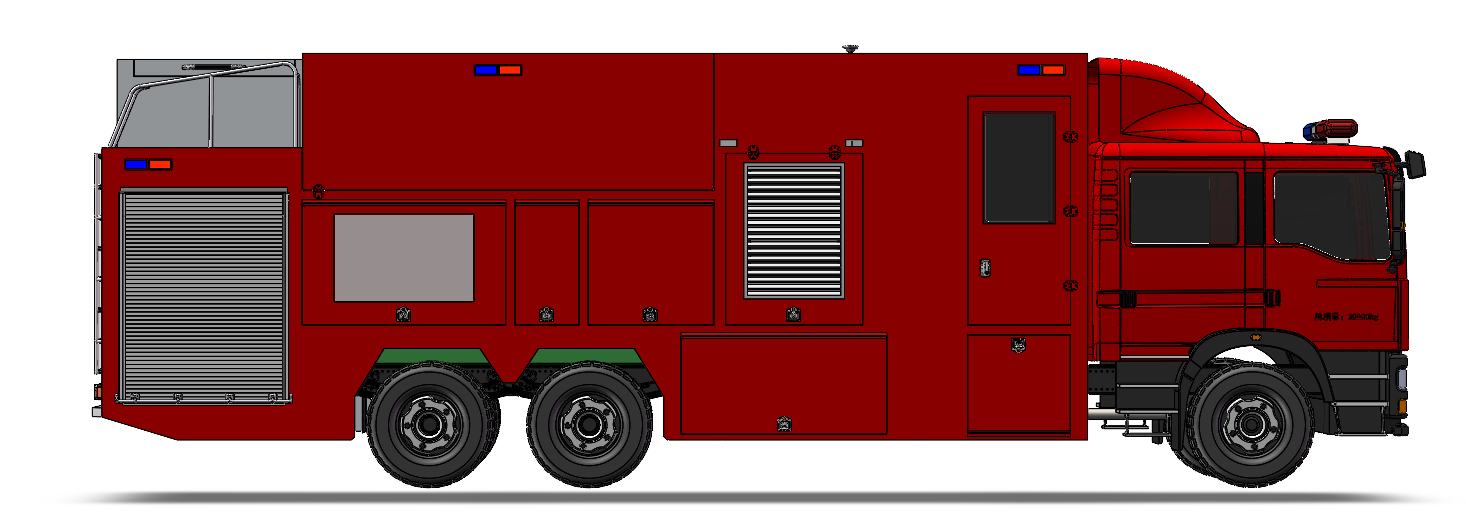

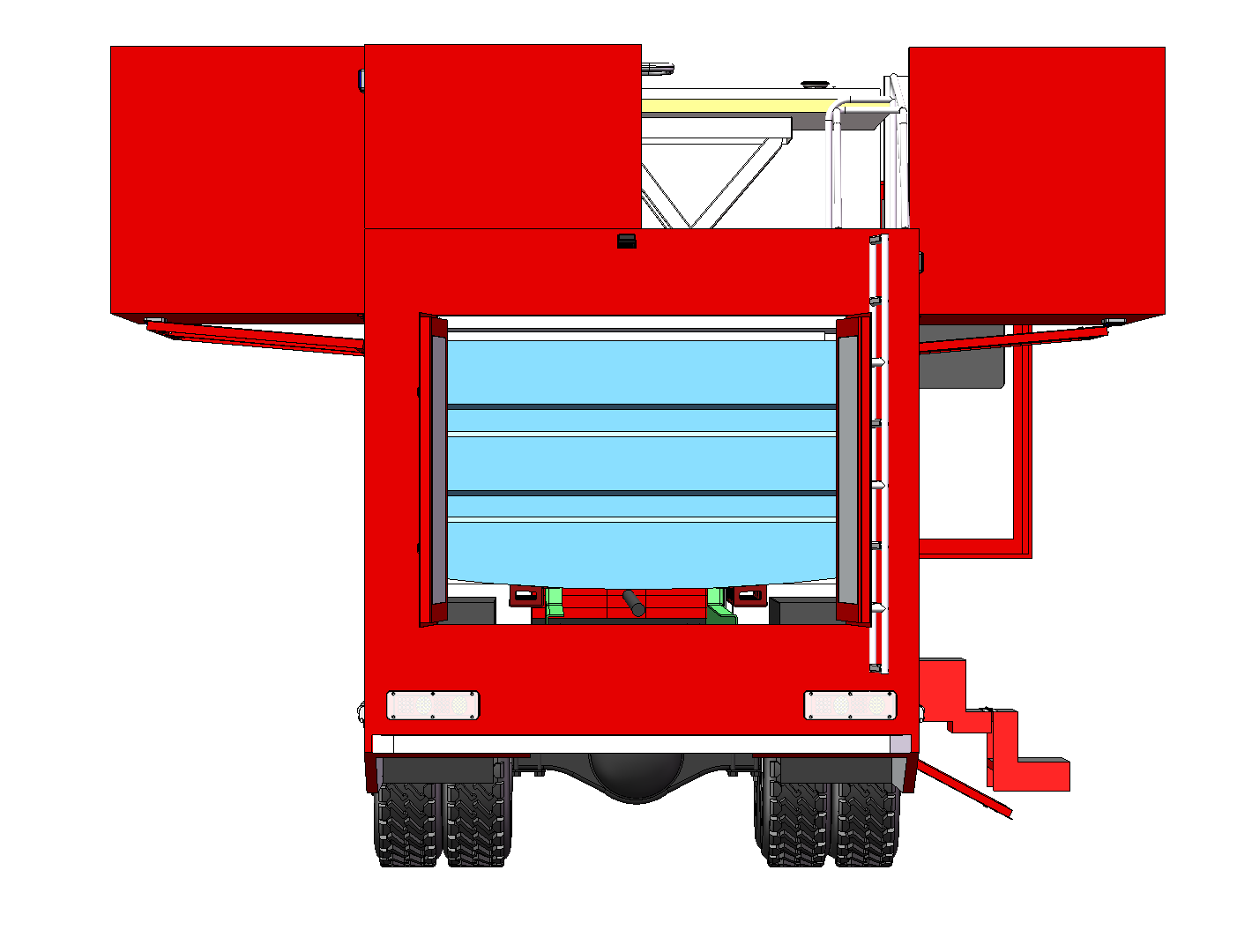

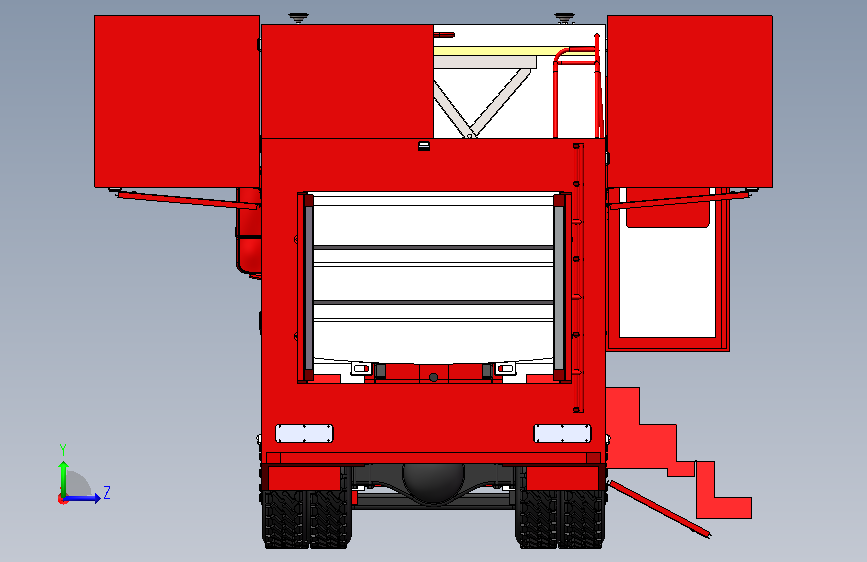

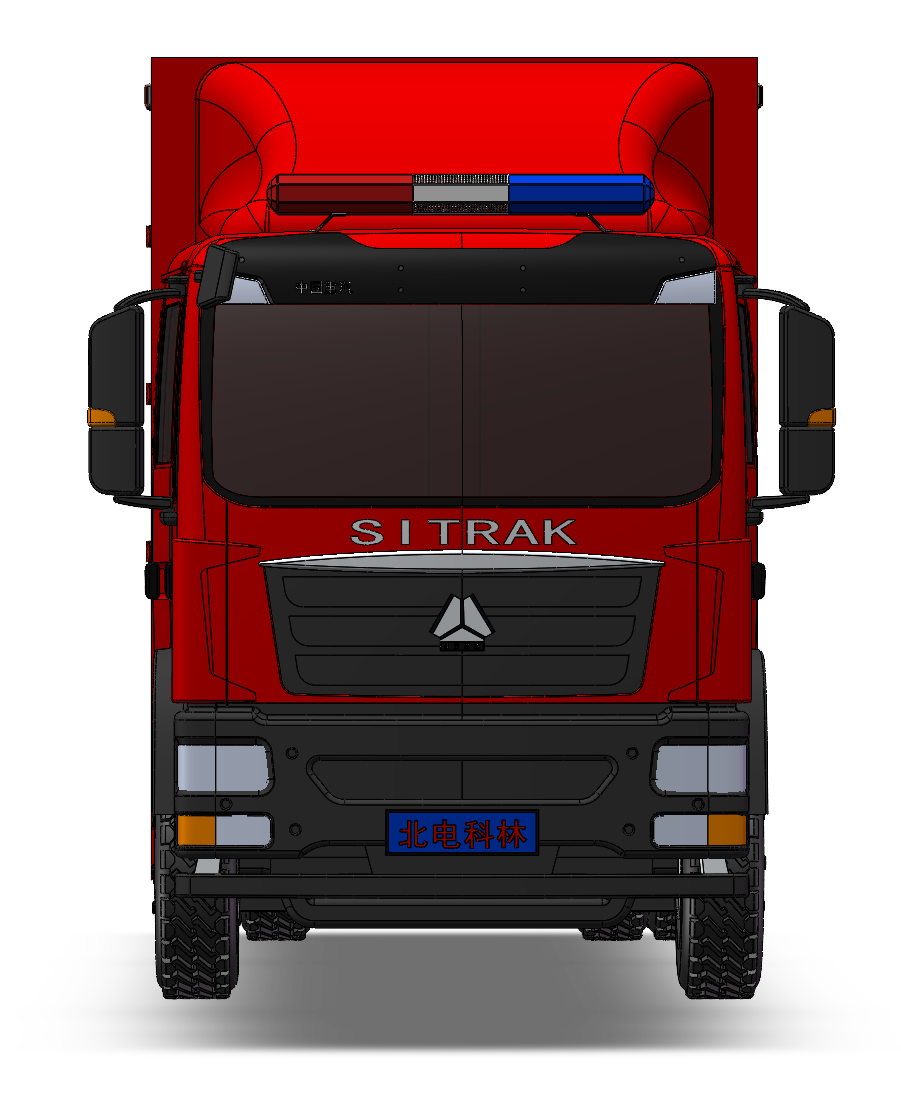

3D视图

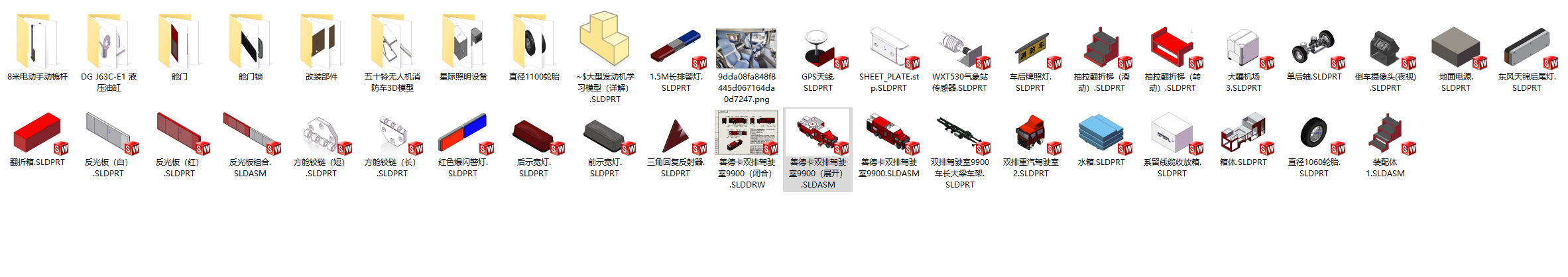

文件列表

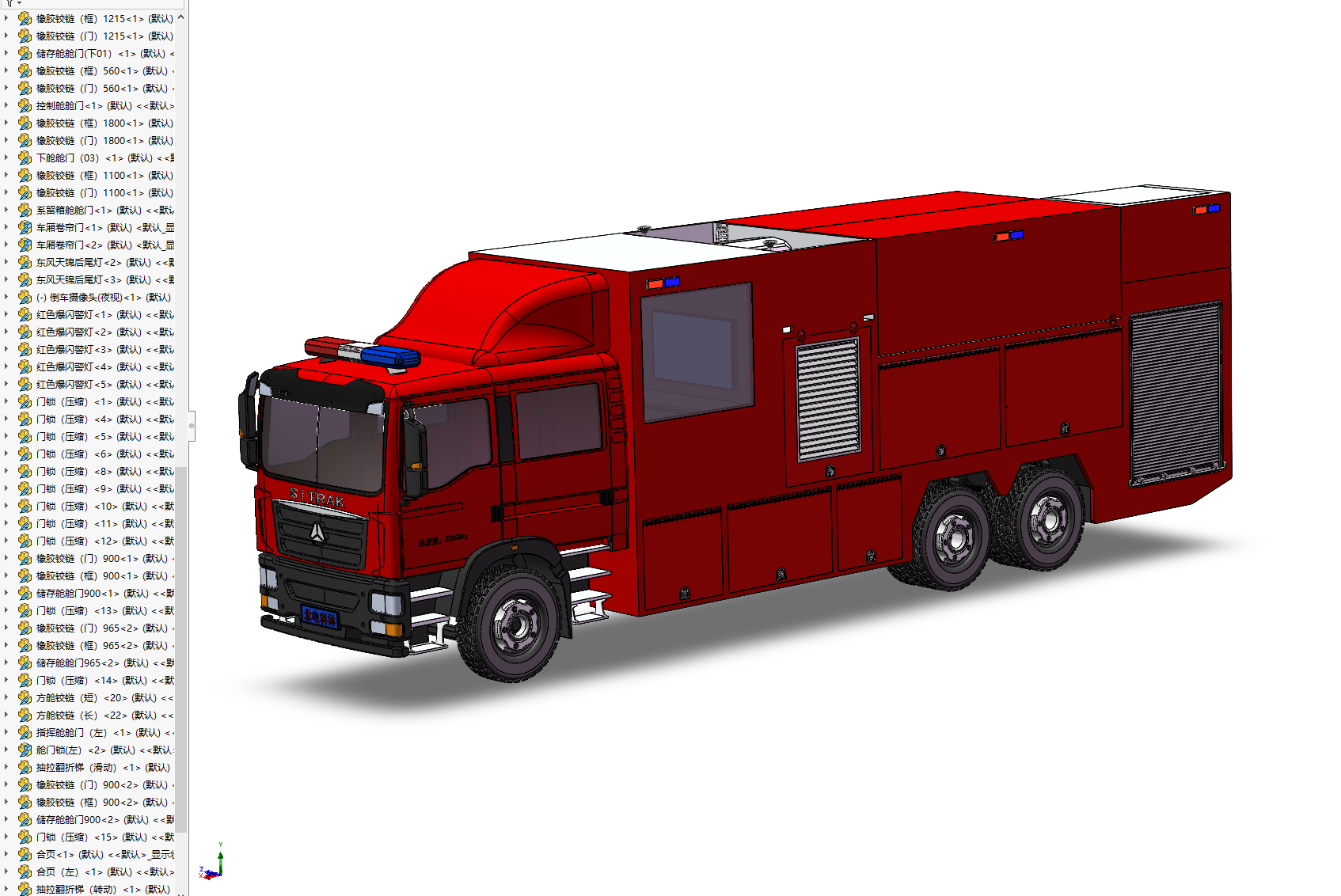

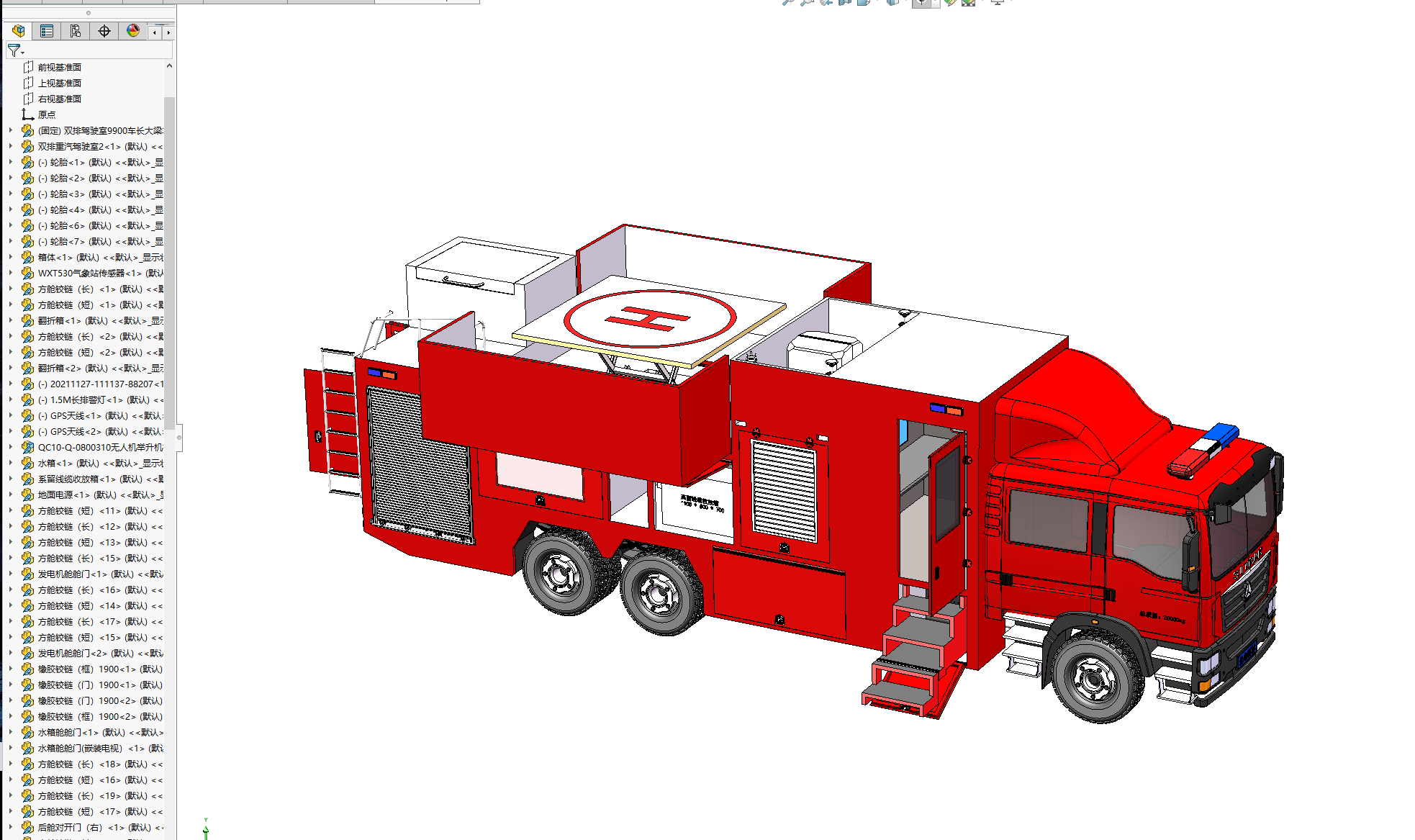

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.5M长排警灯.SLDPRT	936.31K

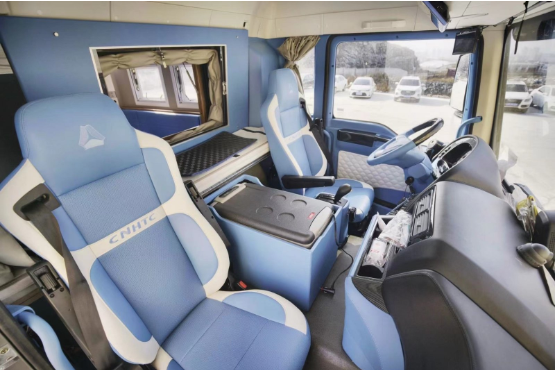

2	9dda08fa848f8445d067164da0d7247.png	500.32K
3	GPS天线.SLDPRT	143.12K
4	SHEET_PLATE.stp.SLDPRT	95.66K
5	WXT530气象站传感器.SLDPRT	491.23K
6	三角回复反射器.SLDPRT	125.27K
7	东风天锦后尾灯.SLDPRT	1.34M
8	倒车摄像头夜视.SLDPRT	984.50K
9	前示宽灯.SLDPRT	201.84K
10	单后轴.SLDPRT	67.97M
11	双排重汽驾驶室2.SLDPRT	17.71M
12	双排驾驶室9900车长大梁车架.SLDPRT	15.96M
13	反光板组合.SLDASM	171.68K
14	反光板（白）.SLDPRT	243.63K
15	反光板（红）.SLDPRT	255.41K
16	后示宽灯.SLDPRT	199.10K
17	善德卡双排驾驶室9900.SLDASM	24.38M
18	善德卡双排驾驶室9900（展开）.SLDASM	77.37M
19	善德卡双排驾驶室9900（闭合）.SLDDRW	61.75M
20	地面电源.SLDPRT	423.80K
21	大型发动机学习模型（详解）.SLDPRT	4B
22	大疆机场3.SLDPRT	195.62K
23	抽拉翻折梯（滑动）.SLDPRT	132.68K
24	抽拉翻折梯（转动）.SLDPRT	125.76K
25	方舱铰链（短）.SLDPRT	310.14K
26	方舱铰链（长）.SLDPRT	263.67K
27	水箱.SLDPRT	575.06K
28	直径1060轮胎.SLDPRT	13.88M
29	箱体.SLDPRT	1.20M
30	系留线缆收放箱.SLDPRT	697.27K
31	红色爆闪警灯.SLDPRT	212.95K
32	翻折箱.SLDPRT	82.59K
33	装配体1.SLDASM	141.94K
34	车后牌照灯.SLDPRT	484.51K
35	星际8米桅杆（安装子口上）.SLDPRT	85.80K
36	星际8米桅杆（安装子口下）.SLDPRT	195.50K
37	星际8米桅杆（第一节）.SLDPRT	349.79K
38	星际8米桅杆（第三节）.SLDPRT	291.10K
39	星际8米桅杆（第二节）.SLDPRT	286.20K
40	星际8米桅杆（第五节）.SLDPRT	282.59K
41	星际8米桅杆（第四节）.SLDPRT	292.06K
42	星际8米桅杆（顶部过渡安装盘）.SLDPRT	98.37K
43	星际桅杆（气动8米）.SLDASM	881.02K
44	DGJ63C-E1单缸杆.SLDPRT	59.43K
45	DGJ63C-E1球头.SLDPRT	101.25K
46	JX-AL1-0200007DGJ63C-E1缸体.SLDPRT	168.84K
47	JX-AL1-0200008DGJ63C-E1缸杆.SLDASM	87.60K
48	JX1-AL-0200010DG-J63C-E1油缸.SLDASM	157.67K
49	Thumbs.db	29.00K
50	固定支座.SLDPRT	118.92K
51	活动支座.SLDPRT	122.10K
52	螺母GBT6172.1M24薄-.SLDPRT	159.00K
53	DG-JR-63-E-E2-E2-390.err	340B
54	DG-JR-63-E-E2-E2-390.step	419.86K
55	console.log	12.98K
56	QC10-Q-0800310无人机举升机构.SLDASM	186.96K
57	QC10-Q-0800311无人机举升机构下托板.SLDPRT	147.34K
58	QC10-Q-0800312无人机举升机构叉方管.SLDPRT	143.31K
59	QC10-Q-0800313无人机举升机构横梁.SLDPRT	103.74K
60	QC10-Q-0800314无人机举升机构上托板.SLDPRT	208.78K
61	QC10-Q-0800410无人机托盘.SLDASM	119.35K
62	QC10-Q-0800411无人机托盘框架.SLDPRT	201.11K
63	QC10-Q-0800412无人机托盘蒙板.SLDPRT	68.22K
64	swxJRNL.swj	293.43K
65	Thumbs.db	115.50K
66	倒车摄像头夜视.SLDPRT	4B
67	前示宽灯.SLDPRT	4B
68	后示宽灯.SLDPRT	4B
69	大型发动机学习模型（详解）.SLDPRT	4B
70	泡沫存储箱舱舱门.SLDPRT	106.38K
71	泡沫机舱舱门.SLDPRT	105.98K
72	系留箱舱舱门.SLDPRT	103.57K
73	1mm胶垫.SLDPRT	40.26K
74	6.5mm加密封圈软胶垫.SLDPRT	55.73K
75	D16防脱平介.SLDPRT	34.52K
76	M8螺母.SLDPRT	215.50K
77	卡针.SLDPRT	144.20K
78	固定锁舌块.SLDPRT	75.20K
79	套环.SLDPRT	73.08K
80	手柄.SLDPRT	105.20K
81	手柄螺栓.SLDPRT	69.68K
82	手柄螺栓2.SLDPRT	204.51K
83	插销卡针.SLDASM	110.02K
84	波形垫圈.SLDPRT	111.25K
85	活动锁块.SLDPRT	182.91K
86	活动锁块垫圈.SLDPRT	33.14K
87	活动锁插销.SLDPRT	71.75K
88	胶垫圈.SLDPRT	42.98K
89	铆钉3X24-副本.SLDPRT	162.00K
90	铆钉3X24.SLDPRT	156.00K
91	锁扣.SLDPRT	56.65K
92	锁舌.SLDPRT	132.46K
93	锁舌弹簧.SLDPRT	133.21K
94	镜向波形垫圈.SLDPRT	49.72K
95	门锁.SLDASM	2.95M
96	门锁固定盒.SLDPRT	368.35K
97	门锁盒.SLDASM	834.00K
98	储存舱门.SLDPRT	101.80K
99	出现门合页.SLDASM	133.06K
100	发电机舱舱门.SLDPRT	335.01K
101	合页.SLDPRT	156.10K
102	合页（左）.SLDPRT	152.13K
103	后舱对开门（右）.SLDPRT	293.34K
104	后舱对开门（左）.SLDPRT	107.27K
105	扣手.SLDPRT	184.51K
106	橡胶垫.SLDPRT	136.69K
107	舱门锁右）.SLDASM	314.50K
108	舱门锁左）.SLDASM	364.06K
109	钥匙插口.SLDPRT	81.22K
110	锁头（右）.SLDPRT	481.50K
111	锁头（左）.SLDPRT	377.60K
112	云台主体部分.SLDPRT	844.04K
113	云台旋转底座.SLDPRT	146.02K
114	云台照明摄像设备.SLDASM	1.74M
115	灯和摄像机.SLDPRT	4.27M
116	Thumbs.db	6.50K
117	直径1100轮胎.SLDASM	1.07M
118	轮罩.SLDPRT	724.00K
119	轮罩标.SLDPRT	278.50K
120	轮胎.SLDPRT	2.24M
121	下舱舱门（03）.SLDPRT	100.96K
122	下舱舱门（04）.SLDPRT	112.54K
123	储存舱舱门.SLDPRT	99.18K
124	储存舱舱门900.SLDPRT	96.79K
125	储存舱舱门965.SLDPRT	97.15K
126	储存舱舱门下01）.SLDPRT	98.31K
127	储存舱舱门下02）.SLDPRT	100.46K
128	发电机舱舱门.SLDPRT	324.28K
129	后下舱舱门.SLDPRT	106.76K
130	后舱对开门（右）.SLDPRT	103.10K
131	后舱对开门（左）.SLDPRT	373.33K
132	指挥舱舱门（左）.SLDPRT	149.28K
133	控制舱舱门.SLDPRT	92.90K
134	水箱舱舱门.SLDPRT	101.43K
135	水箱舱舱门嵌装电视）.SLDPRT	179.71K
136	泡沫机舱舱门.SLDPRT	101.35K
137	系留箱舱舱门.SLDPRT	96.77K
138	1mm胶垫.SLDPRT	40.26K
139	6.5mm加密封圈软胶垫.SLDPRT	55.73K
140	D16防脱平介.SLDPRT	34.52K
141	M8螺母.SLDPRT	215.50K
142	卡针.SLDPRT	144.20K
143	固定锁舌块.SLDPRT	75.20K
144	套环.SLDPRT	73.08K
145	手柄.SLDPRT	105.20K
146	手柄螺栓.SLDPRT	69.68K
147	手柄螺栓2.SLDPRT	204.51K
148	插销卡针.SLDASM	110.02K
149	波形垫圈.SLDPRT	111.25K
150	活动锁块.SLDPRT	182.91K
151	活动锁块垫圈.SLDPRT	33.14K
152	活动锁插销.SLDPRT	71.75K
153	胶垫圈.SLDPRT	42.98K
154	铆钉3X24-副本.SLDPRT	162.00K
155	铆钉3X24.SLDPRT	156.00K
156	锁扣.SLDPRT	56.65K
157	锁舌.SLDPRT	132.46K
158	锁舌弹簧.SLDPRT	133.21K
159	镜向波形垫圈.SLDPRT	50.83K
160	门锁.SLDASM	2.95M
161	门锁固定盒.SLDPRT	368.35K
162	门锁盒.SLDASM	834.00K
163	门锁（压缩）.SLDPRT	3.23M
164	出现门合页.SLDASM	133.06K
165	合页.SLDPRT	171.92K
166	合页（左）.SLDPRT	168.52K
167	橡胶铰链（框）1024.SLDPRT	83.04K
168	橡胶铰链（框）716.SLDPRT	82.19K
169	橡胶铰链（框）810.SLDPRT	83.25K
170	橡胶铰链（框）920.SLDPRT	84.32K
171	橡胶铰链（门）1024.SLDPRT	102.81K
172	橡胶铰链（门）716.SLDPRT	103.25K
173	橡胶铰链（门）810.SLDPRT	104.42K
174	橡胶铰链（门）920.SLDPRT	105.35K
175	~$橡胶铰链（门）1024.SLDPRT	4B
176	橡胶铰链（框）1024.SLDPRT	83.04K
177	橡胶铰链（框）1100.SLDPRT	83.20K
178	橡胶铰链（框）1215.SLDPRT	79.84K
179	橡胶铰链（框）1350.SLDPRT	84.45K
180	橡胶铰链（框）1740.SLDPRT	80.26K
181	橡胶铰链（框）1800.SLDPRT	80.86K
182	橡胶铰链（框）1900.SLDPRT	81.56K
183	橡胶铰链（框）2030.SLDPRT	80.78K
184	橡胶铰链（框）560.SLDPRT	79.65K
185	橡胶铰链（框）810.SLDPRT	4B
186	橡胶铰链（框）900.SLDPRT	84.63K
187	橡胶铰链（框）920.SLDPRT	4B
188	橡胶铰链（框）930.SLDPRT	81.64K
189	橡胶铰链（框）965.SLDPRT	77.26K
190	橡胶铰链（门）1024.SLDPRT	102.81K
191	橡胶铰链（门）1100.SLDPRT	104.16K
192	橡胶铰链（门）1215.SLDPRT	101.15K
193	橡胶铰链（门）1350.SLDPRT	100.48K
194	橡胶铰链（门）1740.SLDPRT	99.73K
195	橡胶铰链（门）1800.SLDPRT	102.74K
196	橡胶铰链（门）1900.SLDPRT	105.44K
197	橡胶铰链（门）2030.SLDPRT	104.17K
198	橡胶铰链（门）560.SLDPRT	101.93K
199	橡胶铰链（门）810.SLDPRT	4B
200	橡胶铰链（门）900.SLDPRT	105.47K
201	橡胶铰链（门）920.SLDPRT	4B
202	橡胶铰链（门）930.SLDPRT	104.98K
203	橡胶铰链（门）965.SLDPRT	99.13K
204	SymmetryofSymmetryofSymmetryof_X2_53778F7456FA5B9A677F_X0_.sldprt	40.40K
205	SymmetryofSymmetryofSymmetryof_X2_570667466263_X0_.sldprt	44.75K
206	SymmetryofSymmetryofSymmetryof_X2_5BC65C016761_X0_.sldprt	42.00K
207	SymmetryofSymmetryofSymmetryof_X2_5BFC8F68_X0_.sldprt	44.04K
208	SymmetryofSymmetryofSymmetryof_X2_626373AF_X0_.sldprt	45.12K
209	SymmetryofSymmetryof_X2_53775E1895E8696396E88FBE_X0_.sldprt	48.94K
210	SymmetryofSymmetryof_X2_53775E1895E895E869DB_X0_.sldprt	60.09K
211	SymmetryofSymmetryof_X2_53778F7456FA5B9A677F_X0__1.sldprt	40.20K
212	SymmetryofSymmetryof_X2_53778F747EC44EF6_X0_.sldasm	32.41K
213	SymmetryofSymmetryof_X2_53778F74_X0_.sldprt	84.27K
214	SymmetryofSymmetryof_X2_570667466263_X0__1.sldprt	45.05K
215	SymmetryofSymmetryof_X2_57066746_X0_.sldprt	33.24K
216	SymmetryofSymmetryof_X2_5BC65C016761_X0__1.sldprt	40.53K
217	SymmetryofSymmetryof_X2_5BFC8F68_X0_1637.sldprt	44.70K
218	SymmetryofSymmetryof_X2_626373AF_X0__1.sldprt	46.36K
219	SymmetryofSymmetryof_X2_62C96746_X0_.sldasm	33.88K
220	SymmetryofSymmetryof_X2_95E85E18_X0_.sldprt	1.44M
221	SymmetryofSymmetryof_X2_95E869DB94DD578B6750_X0_.sldprt	33.26K
222	车厢卷帘门.sldasm	1.42M
223	扣手.SLDPRT	184.51K
224	橡胶垫.SLDPRT	136.69K
225	舱门锁右）.SLDASM	314.50K
226	舱门锁左）.SLDASM	364.06K
227	钥匙插口.SLDPRT	81.22K
228	锁头（右）.SLDPRT	481.50K
229	锁头（左）.SLDPRT	377.60K

此图纸下载需要2000金币

立即下载

发布者

TIGER

创作: 520

粉丝: 2

加入时间：2026-07-29

私信

关注

模型信息

图纸ID：3606167

图纸格式：sldprt,sldasm,slddrw,step

文件大小：333.51M

所需金币：2000

上传时间：2026-08-06 10:31:58

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2025

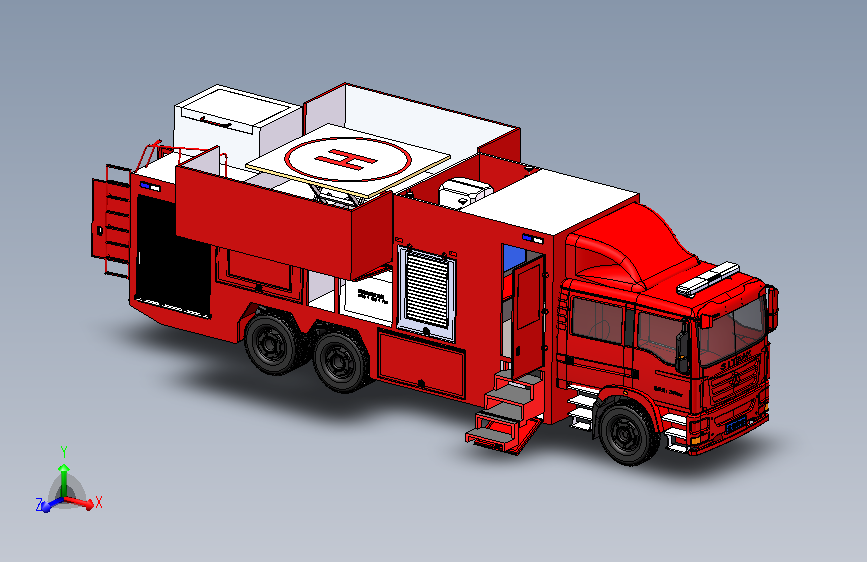

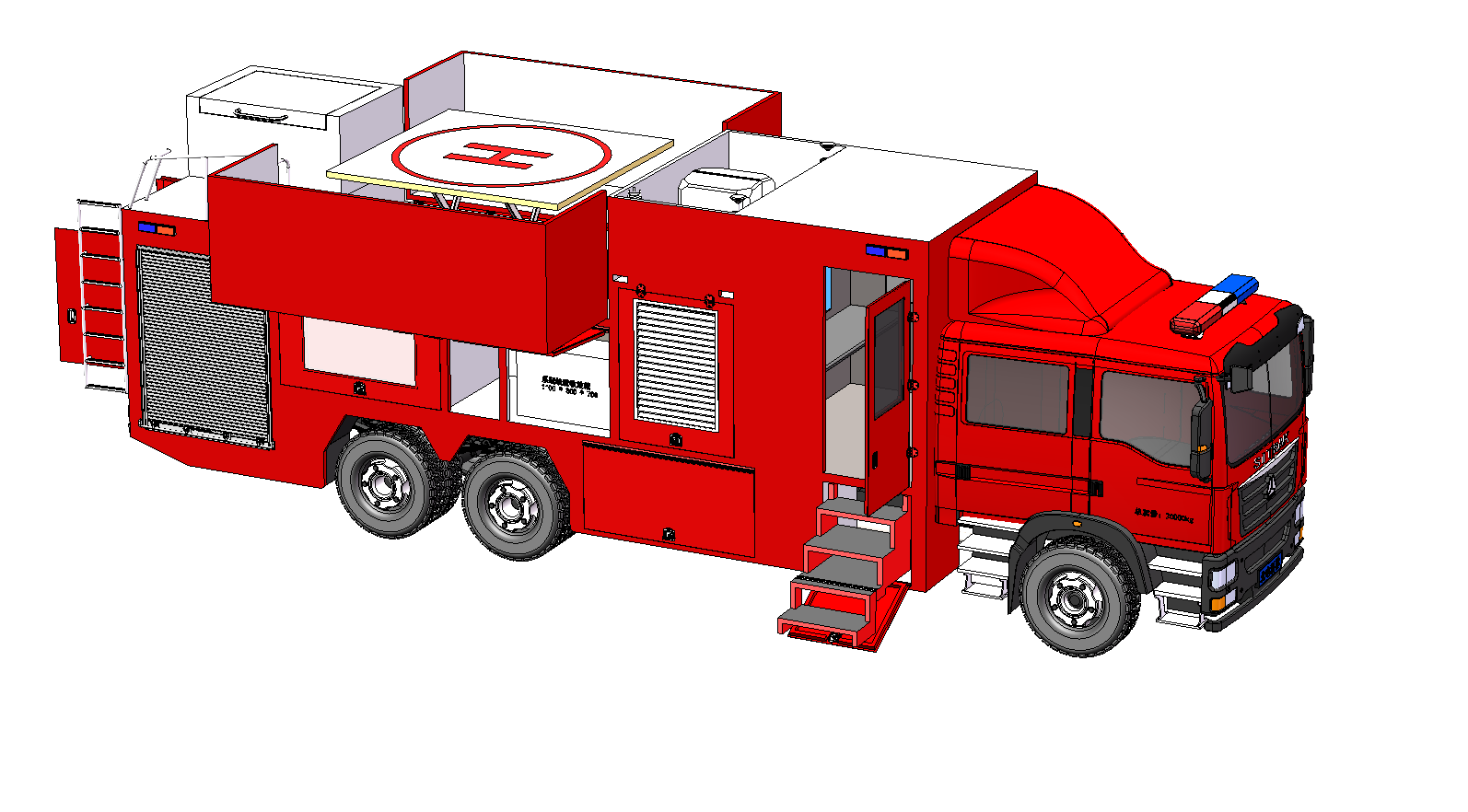

图纸简介

车载系留无人机空中灭火系统主要用于城市高层建筑火灾扑灭和化工园区储液罐等高塔设施火灾扑救，系统主要包括消防系留无人机、消防多旋翼无人机、消防侦查无人机、无人机储运舱、无人机起降平台、车载发电机、压缩空气泡沫系统、水罐、A类泡沫罐、B类泡沫罐、车顶炮（遥控）、无人机地面控制系统（工控机）、车载大屏（显示无人机地面站软件、回传视频及其他多媒体视频）、升降照明灯（非必要，有最好）、微型气象站（非必要，有最好）和承载作业车辆（压缩空气泡沫消防车）。注意：模型内无飞机、高压泡沫泵、控制机柜等模块模型，驾驶室内无装饰模型。
