汽车导槽唇边裁切设备

（ID:362660）

改图/画图查找相似图纸

机械设备 / 非标机械 / 汽车导槽唇边裁切设备

©原创

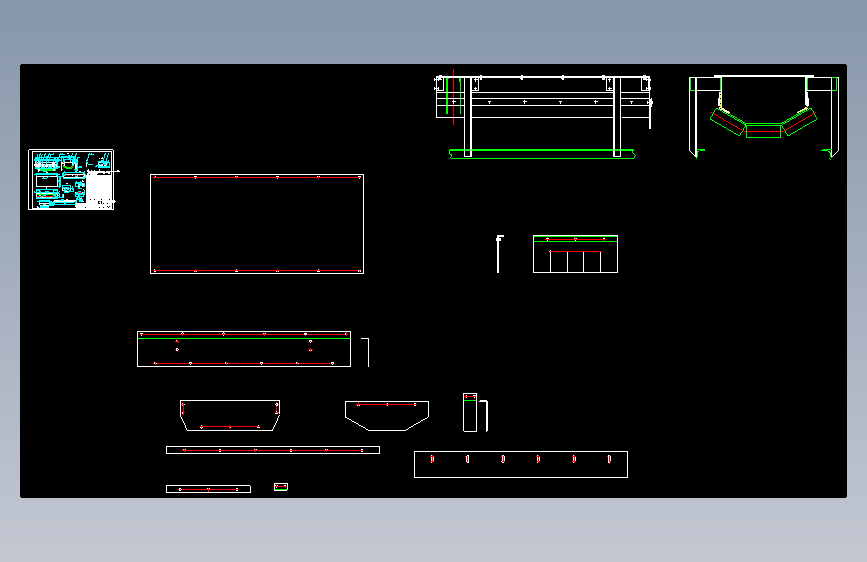

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	-600X400X250.1.2-XG1.SLDPRT	290.88K
2	-上机架门框.SLDPRT	262.94K
3	-上机架门框2-1.SLDPRT	380.89K
4	-上机架门框2.SLDPRT	368.21K
5	-上机架门框PC封板-2-2.SLDPRT	74.87K
6	-上机架门框PC封板-2.SLDPRT	74.91K
7	-上机架门框PC封板-3-2.SLDPRT	75.13K
8	-上机架门框PC封板-3.SLDPRT	74.68K
9	-上机架门框PC封板.SLDPRT	59.10K
10	-电箱.1.2-XG1.SLDASM	226.21K
11	01-02.0.1.2.1.2-XG1.SLDPRT	108.67K
12	01-03.0.1.2.1.2-XG1.SLDPRT	286.30K
13	1.5合页1A30-HM-A35-XG1.SLDPRT	103.55K
14	1.5合页2A30-HM-A35-XG1.SLDPRT	101.81K
15	10导柱3-3A30-HM-A35.SLDPRT	96.39K
16	40-50-70铜套A30-HM-A35-XG1.SLDPRT	89.24K
17	40铜套安装套A30-HM-A35-XG1.SLDPRT	137.53K
18	CD-A3--DC-06-D-A35-XG1.SLDPRT	85.13K
19	CD-A30-DC-01-L-A35-XG1.SLDPRT	133.14K
20	CD-A30-DC-02-R-A35-XG1.SLDPRT	134.26K
21	CD-A30-DC-03-L-A35-XG1.SLDPRT	91.25K
22	CD-A30-DC-04-R-A35-XG1.SLDPRT	89.20K
23	CD-A30-DC-05-C-A35-XG1.SLDPRT	84.52K
24	DM-A30-DC-01-A35-XG1.SLDPRT	107.20K
25	LMF10直线轴承3-3A30-HM-A35.SLDPRT	117.78K
26	LMFC30直线轴承3-3A30-HM-A35-XG1.SLDPRT	97.37K
27	M6-90螺丝3-3A30-HM-A35-XG1.SLDPRT	64.88K
28	PC封板1-1-XG1.SLDPRT	78.10K
29	PC封板1-2-XG1.SLDPRT	78.20K
30	SDA40-30-s气缸3-3A30-HM-A35-XG1.SLDPRT	215.34K
31	SDA40-30-s气缸活塞3-3A30-HM-A35-XG1.SLDPRT	108.67K
32	SGR08导轨.SLDPRT	117.30K
33	SGR08导轨滑块装配体1.SLDASM	101.51K
34	SGR08滑块-50.SLDPRT	118.01K
35	SHF30轴端座3-3A30-HM-A35-XG1.SLDPRT	123.25K
36	TK6070iK-1-XG1.SLDPRT	2.58M
37	上机架-A35-XG1.SLDPRT	1.60M
38	上机架门框装配体1.SLDASM	139.00K
39	上机架门框装配体2-1.SLDASM	193.68K
40	上机架门框装配体2.SLDASM	197.88K
41	上板3-3A30-HM-A35-XG1.SLDPRT	237.92K
42	下机架3-3A30-HM-A35-XG1.SLDPRT	291.46K
43	下机架封板1-1-XG1.SLDPRT	124.87K
44	下机架封板1-2-XG1.SLDPRT	124.86K
45	产品图.jpg	183.48K
46	侧视图.jpg	101.28K
47	俯视图.jpg	188.95K
48	光栅3-3A30-HM-A35.SLDPRT	59.91K
49	冲切刀模.jpg	266.70K
50	凹模3-4A30-HM-A35-XG1.SLDPRT	130.01K
51	压料板3-3A30-HM-A35-XG1.SLDPRT	106.80K
52	压料板安装板3-3A30-HM-A35-XG1.SLDPRT	100.35K
53	安装板1-1.SLDPRT	71.56K
54	定位凹模垫板1A30-HM-A35-XG1.SLDPRT	84.93K
55	定位块1A30-HM-A35-XG1.SLDPRT	138.42K
56	定位块2A30-HM-A35-XG1.SLDPRT	136.66K
57	定位块连接板 - 2.SLDPRT	111.94K
58	定位块连接板.SLDPRT	106.77K
59	定位活动板A30-HM-A35-XG1.SLDPRT	84.02K
60	定位裁切凹模13-3 右A30-HM-A35-XG1.SLDPRT	112.61K
61	导柱3-3A30-HM-A35-XG1.SLDPRT	60.05K
62	底板3-3A30-HM-A35-XG1.SLDPRT	173.39K
63	废料箱-XG1.SLDPRT	85.70K
64	按钮盒3-3A30-HM-A35-XG1.SLDPRT	83.47K
65	接料盘-1-1.SLDPRT	146.16K
66	接近开关A30-HM-A35-XG1.SLDPRT	96.27K
67	支撑柱3-3A30-HM-A35-XG1.SLDPRT	110.67K
68	日光灯3-3A30-HM-A35-XG1.SLDPRT	91.54K
69	机架加强板-A35-XG1.SLDPRT	112.66K
70	机架加强筋板-A35-XG1.SLDPRT	110.68K
71	机架后板A30-HM-A35-XG1.SLDPRT	132.64K
72	机架底板A30-HM-A35-XG1.SLDPRT	267.07K
73	机架脚杯3-3A30-HM-A35-XG1.SLDPRT	70.80K
74	机架脚板13-3A30-HM-A35-XG1.SLDPRT	128.53K
75	机架脚板23-3A30-HM-A35-XG1.SLDPRT	125.31K
76	模具调节安装块-HM-A35-XG1.SLDPRT	107.17K
77	正视图.jpg	162.85K
78	气缸架-HM-A35-XG1.SLDPRT	116.34K
79	气缸连接头3-3A30-HM-A35-XG1.SLDPRT	142.65K
80	活动定位装配体1-HM-A35-XG1.SLDASM	120.35K
81	活动定位装配体2-HM-A35-XG1.SLDASM	104.17K
82	活动门滑轨连接板1-1.SLDPRT	146.62K
83	活动门滑轨连接板1-2.SLDPRT	146.03K
84	活动门滑轨连接板1-3.SLDPRT	172.14K
85	漏斗13-3A30-HM-A35-XG1.SLDPRT	130.25K
86	电机滑台组.jpg	151.39K
87	电磁阀安装板-XG1.SLDPRT	101.36K
88	素材5A30-HM-A35-XG1.SLDPRT	137.52K
89	缓冲胶垫-A35-XG1.SLDPRT	76.09K
90	裁刀刀架3-3A30-HM-A35-XG1.SLDPRT	170.14K
91	裁刀安装板3-3A30-HM-A35-XG1.SLDPRT	181.46K
92	裁刀板定位块-HM-A35-XG1.SLDPRT	126.12K
93	裁刀片.jpg	102.86K
94	裁刀结构图.jpg	318.02K
95	装配体13-3A30-HM-A35-XG1.SLDASM	4.69M
96	调节螺杆A30-HM-A35-XG1.SLDPRT	107.13K
97	轮子HM-A35-XG1.SLDPRT	169.83K
98	轮架HM-A35-XG1.SLDPRT	121.91K
99	连接压板A30-HM-A35-XG1.SLDPRT	101.33K
100	防呆块3-3A30-HM-A35-XG1.SLDPRT	99.11K
101	防呆块垫板3-3A30-HM-A35-XG1.SLDPRT	75.73K
102	防呆架3-3A30-HM-A35-XG1.SLDPRT	139.56K
103	防呆装配体1.SLDASM	180.17K
104	隔板1-1.SLDPRT	71.67K
105	隔板1-2.SLDPRT	79.27K
106	隔板1-3.SLDPRT	79.22K
107	零件3HM-A35-XG1.SLDPRT	100.38K
108	零件5.1-HM-A35-XG1.SLDPRT	98.64K
109	1-1-CD85N25-160.SLDPRT	271.63K
110	1-CD85N25-160.sldprt	47.85K
111	2-1-CD85N25-160.SLDPRT	113.37K
112	2-CD85N25-160.sldprt	29.88K
113	3-1-CD85N25-160.SLDPRT	129.62K
114	3-CD85N25-160.sldprt	46.30K
115	4-CD85N25-160.sldprt	41.95K
116	CD85N25-160-A_0_0_0_.SLDASM	109.31K
117	CD85N25-160-A_0_0_0_.stp	554.10K
118	CD85N25-160-A装配体.SLDASM	143.68K
119	C85N25-300_0_0_0_.igs	479.91K
120	C85N25-300_0_0_0_.SLDPRT	311.88K
121	1-CDS2YF160-200.sldprt	63.46K
122	2-CDS2YF160-200.sldprt	29.74K
123	3-CDS2YF160-200.sldprt	69.64K
124	4-CDS2YF160-200.sldprt	42.60K
125	5-CDS2YF160-200.sldprt	28.78K
126	6-CDS2YF160-200.sldprt	43.04K
127	7-CDS2YF160-200.sldprt	29.04K
128	CDS2YF160-200-M9B_0_0_.SLDASM	163.67K
129	CDS2YF160-200-M9B_0_0_.stp	1.02M
130	F-M10X125U鱼眼接头.SLDPRT	168.77K
131	MA25x400SCA_0_+_CS1-M-2_.SLDASM	288.88K
132	MA25x400SCA_0_+_CS1-M-2_.stp	421.53K
133	_25 MA Nut.sldprt	25.16K
134	_25 MA Nut1.sldprt	26.47K
135	_25MA400 Body.sldprt	47.60K
136	_25MA400 Rod.sldprt	21.28K
137	_CS1-M-S25.sldprt	130.02K
138	气缸脚座.SLDPRT	137.95K
139	电磁阀总装配体1.SLDASM	373.87K
140	电磁阀气管接头.sldprt	140.40K
141	电磁阀进气堵头.sldprt	105.09K
142	电磁阀铝座.sldprt	728.24K
143	电磁阀铝座堵头.sldprt	63.09K
144	电磁阀阀体.sldprt	406.99K
145	空气过滤器-28450.sldprt	88.32K
146	空气过滤器-28455.sldprt	188.37K
147	空气过滤器78299.sldprt	98.33K
148	空气过滤器_78295.sldprt	159.70K
149	空气过滤器_78303.sldprt	92.58K
150	空气过滤器_78311.sldprt	254.49K
151	空气过滤器_78315.sldprt	111.99K
152	空气过滤器_78327.sldprt	130.61K
153	空气过滤器_78331.sldprt	123.94K
154	空气过滤器_78335.sldprt	106.55K
155	空气过滤器装配体1.SLDASM	463.77K
156	过滤器滑动阀.sldprt	168.67K
157	A35唇边裁切工装说明书.docx	402.21K
158	GGP滚珠丝杆直线导轨滑台.SLDASM	746.57K
159	滑台.SLDPRT	169.68K
160	滑台滑块.SLDPRT	110.45K
161	滚珠丝杆.SLDPRT	819.04K
162	联轴器.SLDPRT	93.73K
163	隔离片.SLDPRT	94.22K
164	A35唇边裁切工装标准件清单.xlsx	697.64K

此图纸下载需要340金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：362660

图纸格式：sldprt,sldasm,igs

文件大小：31.75M

所需金币：340

上传时间：2022-10-23 15:25:53

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

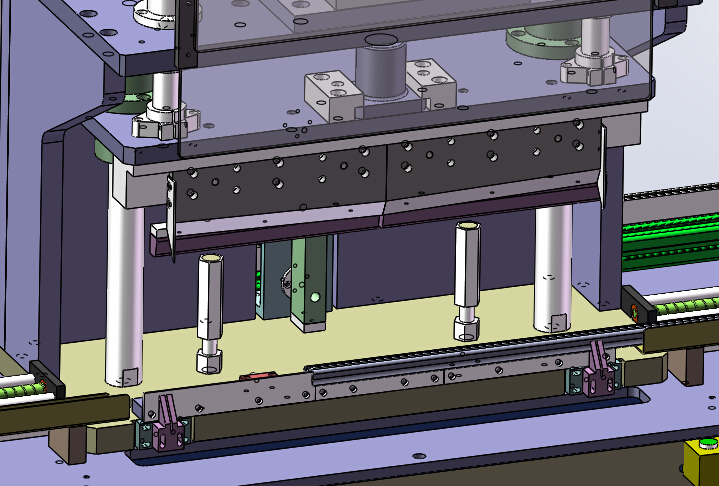

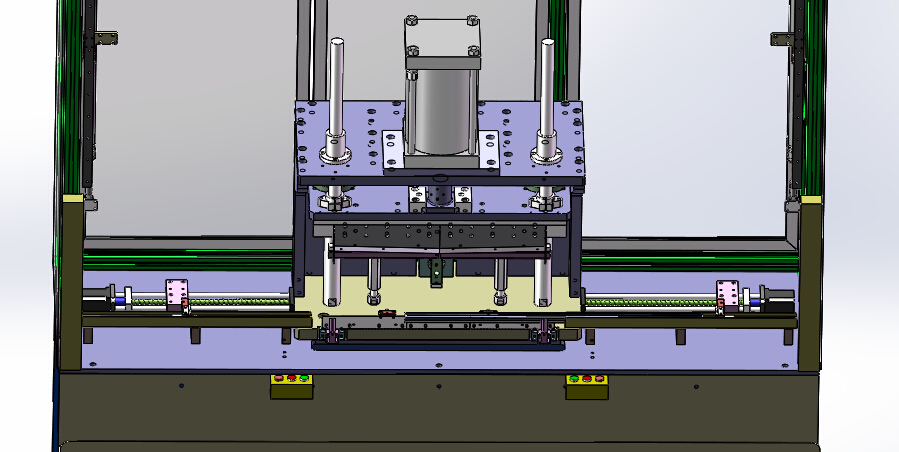

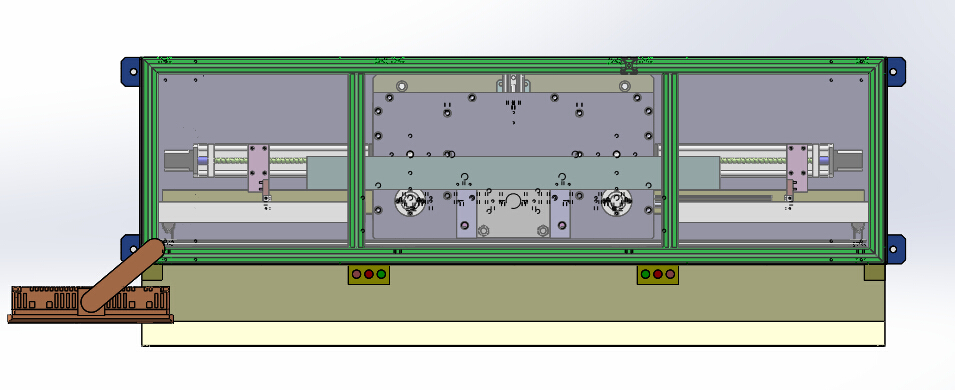

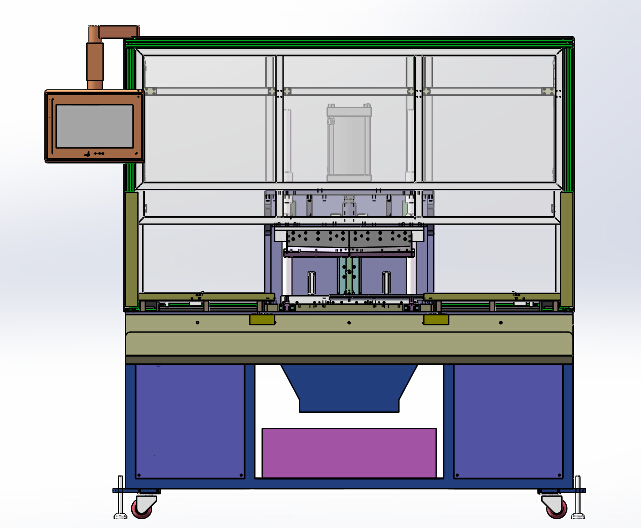

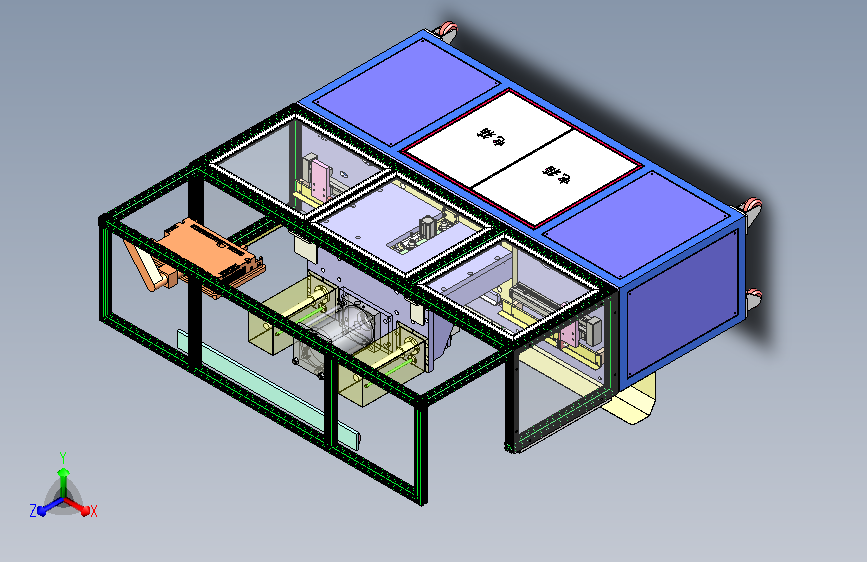

车窗导槽密封件二次加工冲切设备，是一台冲切机，要求把产品冲切一部分唇边，（产品区分左右对称件）以达到安装到车窗的目的。图纸结构很详细，有工程图、采购件清单和使用说明书。冲切机的主要作用：按照产品的技术标准尺寸冲切正确的缺口。设备的主要结构：机架安全防护罩、产品定位模具、冲切刀模、气动压力机构和电气控制系统，另外这款设备还有自动定位的功能，两端有伺服滑台，可根据触摸屏设置参数调整。图纸格式为solidworks2018，欢迎下载参考。
