滴漆机器人应用方案

（ID:363237）

改图/画图

机械设备 / 电子产品制造设备 / 滴漆机器人应用方案

©原创

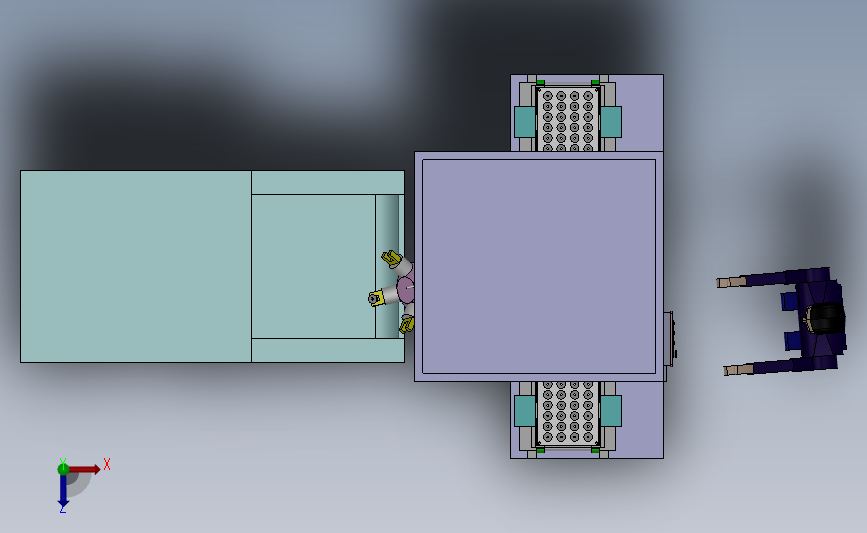

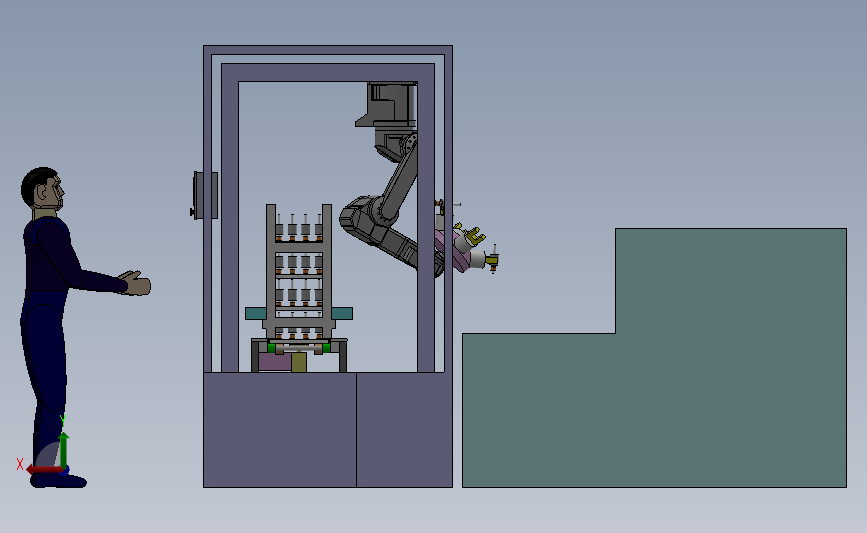

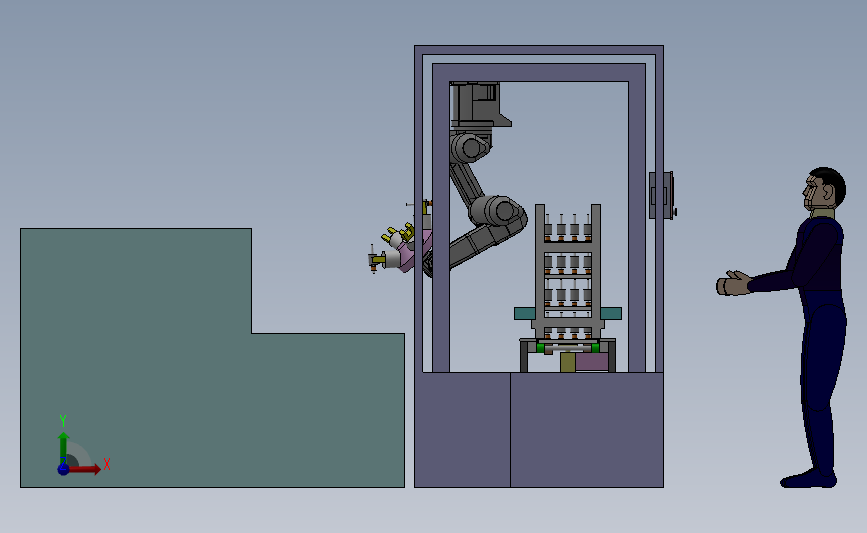

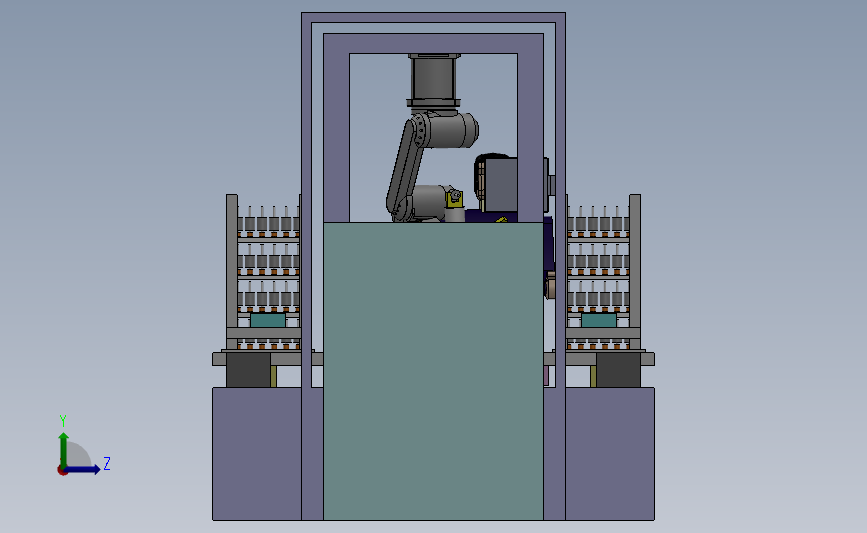

平面图

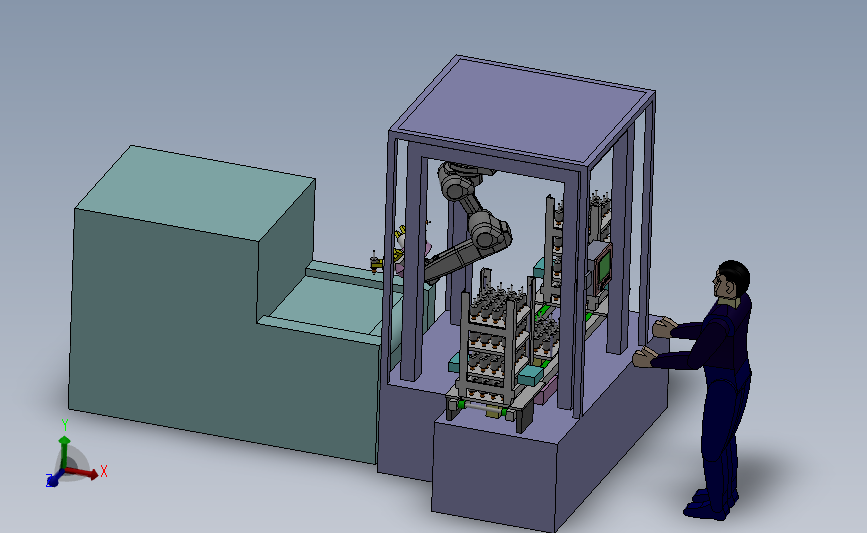

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	lhdqjqryy-01.SLDPRT	269.99K
2	lhdqjqryy-02.sldprt	545.06K
3	lhdqjqryy-03.sldprt	1.47M
4	lhdqjqryy-05.sldprt	380.00K
5	LH滴漆机器人应用.SLDASM	1.23M
6	RV-6SDL.SLDASM	737.12K
7	RV-6SDL_BASE.SLDPRT	651.91K
8	RV-6SDL_J1.SLDPRT	226.33K
9	RV-6SDL_J2.SLDPRT	224.51K
10	RV-6SDL_J3.SLDPRT	296.60K
11	RV-6SDL_J4.SLDPRT	670.22K
12	RV-6SDL_J5.SLDPRT	189.73K
13	RV-6SDL_J6.SLDPRT	104.31K
14	中国操作员-站姿.SLDPRT	553.15K
15	控制盒组件.SLDPRT	1.31M
16	机器人连接法兰.SLDPRT	100.08K
17	滴漆机示意.sldprt	152.50K

此图纸下载需要50金币

立即下载

发布者

地瓜炖土豆

创作: 126

粉丝: 31

加入时间：2022-10-20

私信

关注

模型信息

图纸ID：363237

图纸格式：sldprt,sldasm

文件大小：8.11M

所需金币：50

上传时间：2022-10-24 09:41:23

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2016

图纸简介

流程： 1.工人推送来料小车进上料装置内。 2.上料装置提升小车到给定高度，然后推送一个载盘到上料工位。 3.机器人先到上料工位取2个转子，然后运动到滴漆机处，需旋转抓手装置，将2个滴好漆转子取到抓手上的空夹爪内。 4.抓手旋转，将另2夹爪上的未滴漆转子装到滴漆机内，滴漆机工作。 5.同时机器人运动到下料工位，将滴好转子装载到空载盘上。 6.然后重复3-5步骤直至上料载盘清空。 7.上料装置提升，下料工位处载盘进排出小车，上料工位处空载盘到下料工位，来料小车上载盘到上料工位。然后排出小车下移。 8.接着重复循环3-7步骤。
