钻孔裁断一体机（ID:363749）

机械设备 / 非标机械 / 钻孔裁断一体机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16666751117890.zip	42.80M

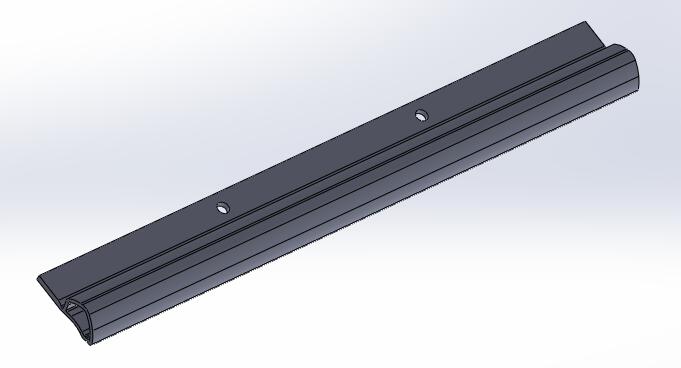

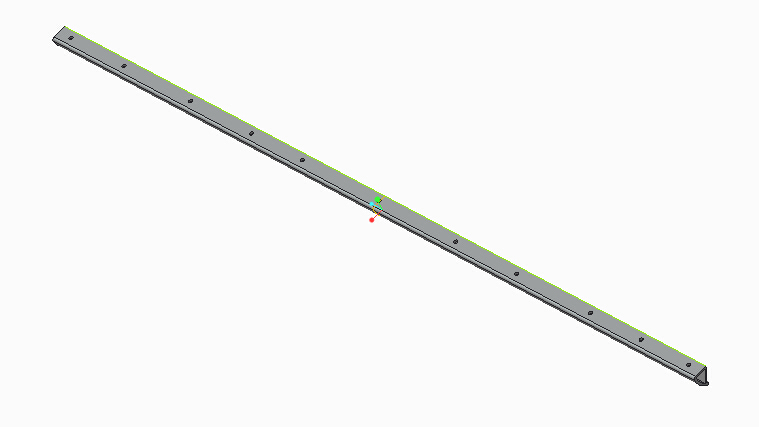

2	产品图.jpg	52.02K

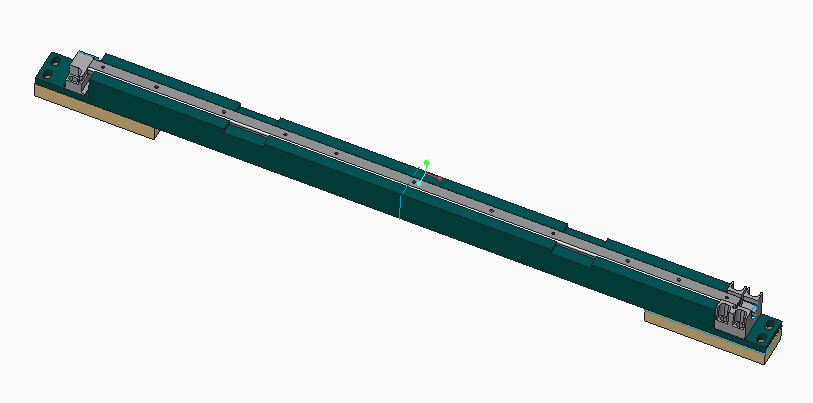

3	产品定位工装.jpg	113.38K

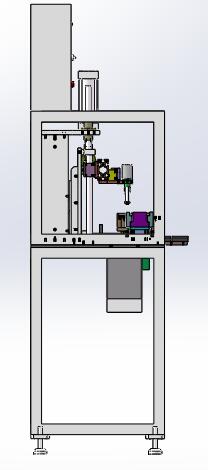

4	侧视图.jpg	47.20K

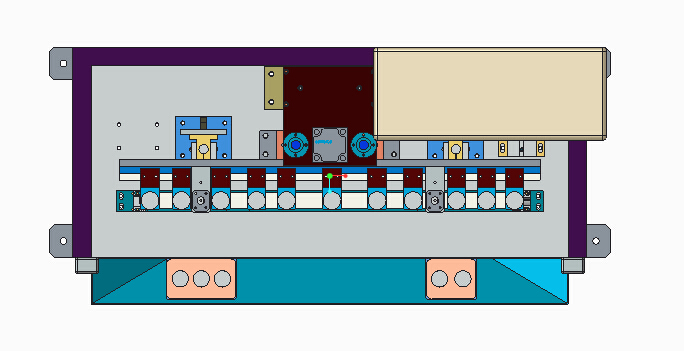

5	俯视图.jpg	130.48K
6	机架总成图.jpg	170.43K

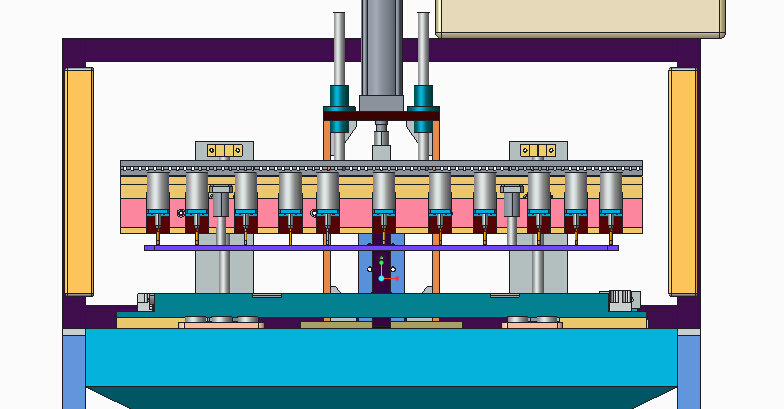

7	正视图.jpg	99.00K

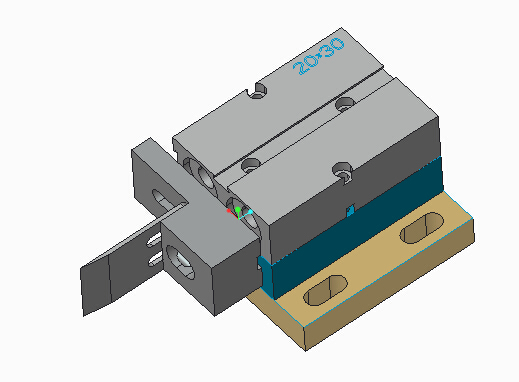

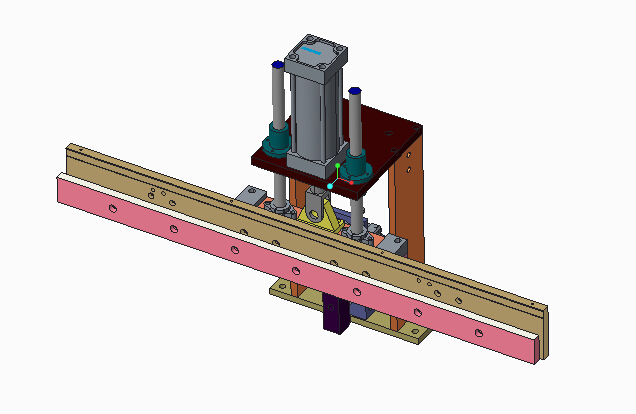

8	裁断刀片.jpg	87.10K

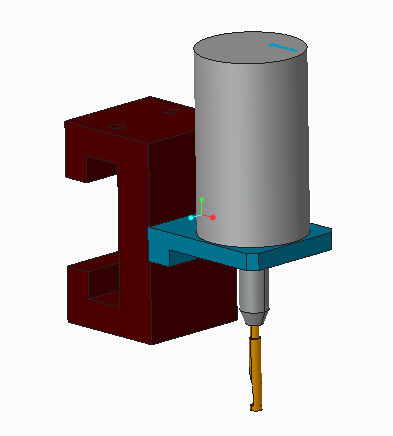

9	钻孔机.jpg	54.52K
10	钻孔机升降座.jpg	133.14K
11	钻孔机组件.jpg	175.90K

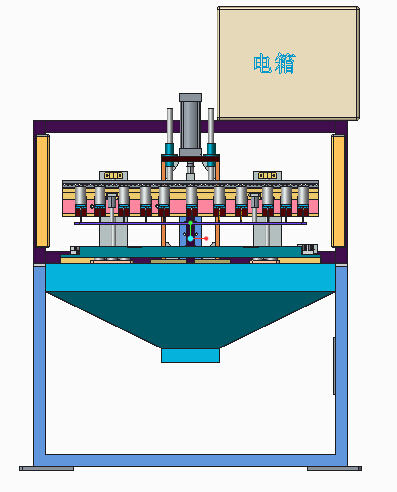

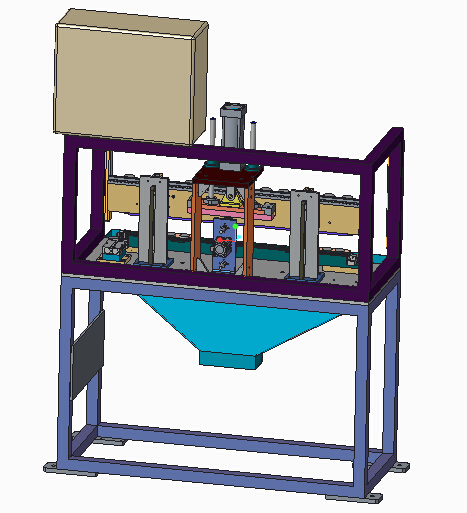

12	钻孔裁断一体机外观结构图.jpg	160.46K
13	810-1100x450x700-all-.dwg	33.24K
14	810-1100x450x700-all.dwg	3.69M
15	110h.prt.1	80.91K
16	110h.prt.2	85.43K
17	1281-19___.prt.3	218.72K
18	1281-20___.prt.1	340.63K
19	1281-21___.prt.1	243.05K
20	1281-5___.prt.1	117.14K
21	1281-60_-.prt.1	86.78K
22	1281-60_-.prt.2	90.11K
23	1281-60_.asm.1	40.94K
24	1281-60__.prt.1	141.21K
25	1281-63__.prt.1	3.07M
26	1281-63__.prt.2	2.16M
27	1281-63__.prt.3	2.58M
28	1281-6_.asm.1	56.29K
29	1281-6___.prt.1	319.69K
30	1281-70h-mi.prt.1	114.34K
31	1281-70h_.prt.1	147.04K
32	150h.prt.1	83.79K
33	150h.prt.2	84.05K
34	45_.asm.1	45.81K
35	810-110x450x700.asm.36	130.67K
36	810-110x450x700.asm.37	130.81K
37	810-110x450x700.asm.38	130.89K
38	810-110x450x700.asm.39	130.89K
39	810-110x450x700.asm.40	131.03K
40	810-110x450x700.asm.41	131.06K
41	810-110x450x700.asm.42	130.78K
42	810-110x450x700.asm.43	133.38K
43	810-110x450x700.asm.44	133.39K
44	810-110x450x700.asm.45	133.46K
45	810-110x450x700.asm.46	133.43K
46	810-110x450x700.asm.47	133.44K
47	810-110x450x700.asm.48	133.58K
48	810-110x450x700.asm.49	133.66K
49	810-110x450x700.asm.50	133.76K
50	810-110x450x700.asm.51	133.94K
51	810-110x450x700.asm.52	134.31K
52	810-110x450x700.asm.53	134.45K
53	810-110x450x700.crc	3.70K
54	810-14__.prt.1	136.80K
55	810-15__.prt.1	715.74K
56	810-16__.prt.1	414.72K
57	810-17__.prt.1	129.14K
58	810-18__.prt.1	280.28K
59	810-20x30-2__.prt.1	181.57K
60	810-20x30-3__.prt.1	252.44K
61	810-20x30-4__.prt.1	218.40K
62	810-20x30-5__.prt.1	236.67K
63	810-20x30-6_.prt.1	203.28K
64	810-20x30__.asm.1	62.39K
65	810-20x30__.prt.1	660.69K
66	810-22_.asm.1	55.83K
67	810-22_.asm.2	56.21K
68	810-22__.prt.1	68.24K
69	810-23__.prt.1	153.10K
70	810-25__.prt.1	369.38K
71	810-25__.prt.2	324.75K
72	810-25__.prt.3	324.98K
73	810-26__.prt.1	450.71K
74	810-26__.prt.2	469.57K
75	810-26__.prt.3	534.10K
76	810-26__.prt.4	536.30K
77	810-26__.prt.5	537.11K
78	810-26__.prt.6	537.55K
79	810-27__.asm.1	57.57K
80	810-27__.prt.1	296.98K
81	810-27__.prt.2	267.13K
82	810-27__.prt.3	269.48K
83	810-28__.prt.1	383.58K
84	810-29__.prt.1	556.62K
85	810-2__.prt.1	115.98K
86	810-2__.prt.2	111.14K
87	810-2__.prt.3	120.07K
88	810-30__.prt.1	143.56K
89	810-31__.prt.1	177.49K
90	810-32__.prt.1	185.55K
91	810-32__.prt.2	186.53K
92	810-32__.prt.3	187.05K
93	810-34__.prt.1	867.74K
94	810-34__.prt.2	507.04K
95	810-34__.prt.3	508.70K
96	810-36__.prt.1	448.25K
97	810-36__.prt.2	447.39K
98	810-36__.prt.3	449.11K
99	810-39__.prt.1	135.00K
100	810-39__.prt.2	136.82K
101	810-3mi_.prt.1	103.19K
102	810-3mi_.prt.2	104.58K
103	810-3mi_.prt.3	104.82K
104	810-3mi_.prt.4	104.98K
105	810-3mi_.prt.5	106.57K
106	810-3mi_.prt.6	106.81K
107	810-3_.prt.1	141.87K
108	810-3_.prt.2	143.12K
109	810-3_.prt.3	143.36K
110	810-3_.prt.4	143.57K
111	810-3_.prt.5	146.78K
112	810-3__.asm.1	47.01K
113	810-3__.asm.2	48.98K
114	810-3__.prt.2	170.32K
115	810-3__.prt.3	170.83K
116	810-41_.asm.1	99.35K
117	810-41_.asm.2	104.10K
118	810-41_.asm.3	104.94K
119	810-41__.prt.1	1.73M
120	810-41__.prt.2	1.52M
121	810-41__.prt.3	1.52M
122	810-41__.prt.4	1.21M
123	810-41__.prt.5	1.21M
124	810-41__.prt.6	1.21M
125	810-41__.prt.7	1.07M
126	810-42__.prt.1	594.00K
127	810-43__.prt.1	128.47K
128	810-44__.prt.1	204.01K
129	810-45__.prt.1	96.21K
130	810-45__.prt.2	100.46K
131	810-46__.prt.1	332.44K
132	810-47__.prt.1	319.68K
133	810-49__.prt.1	86.45K
134	810-4__.prt.1	863.79K
135	810-4__.prt.2	855.66K
136	810-4__.prt.3	855.79K
137	810-4__.prt.4	891.43K
138	810-4__.prt.5	892.38K
139	810-4__.prt.6	892.30K
140	810-4__.prt.7	892.49K
141	810-4__.prt.8	892.71K
142	810-50__.prt.1	185.64K
143	810-50__.prt.2	193.29K
144	810-51__.prt.3	69.97K
145	810-52__.prt.1	774.82K
146	810-52__.prt.2	781.96K
147	810-52__.prt.3	798.85K
148	810-52__.prt.4	812.88K
149	810-53-b_.prt.1	344.76K
150	810-53__.prt.1	392.20K
151	810-55_.asm.3	56.05K
152	810-55_.asm.4	54.85K
153	810-55_.crc	1.71K
154	810-55__.prt.6	756.87K
155	810-55__.prt.7	772.73K
156	810-55__.prt.8	782.36K
157	810-56__.prt.1	601.57K
158	810-56__.prt.2	601.92K
159	810-56__.prt.3	602.84K
160	810-56__.prt.4	612.40K
161	810-56__.prt.5	627.00K
162	810-59__.prt.1	80.70K
163	810-59__.prt.2	81.22K
164	810-59__.prt.3	85.80K
165	810-60__.prt.1	127.53K
166	810-60__.prt.2	127.76K
167	810-61_.prt.1	66.34K
168	810-62.prt.1	42.57K
169	810-62.prt.2	44.66K
170	810-62.prt.3	124.80K
171	810-62mi_.prt.1	154.90K
172	810-62_.prt.1	234.13K
173	810-63.prt.1	37.86K
174	810-63.prt.2	86.45K
175	810-63.prt.3	115.82K
176	810-63.prt.4	117.78K
177	810-63_.prt.1	94.38K
178	810-a_.prt.1	157.59K
179	810-a_.prt.2	167.45K
180	810-dm.prt.1	37.37K
181	ch001-63-39__.prt.1	84.31K
182	ch001-63-40__.prt.1	81.52K
183	ch001-63-45_.prt.1	107.92K
184	ch001-63-45_.prt.2	107.89K
185	h1_.prt.3	172.80K
186	h1_.prt.4	172.92K
187	h1_.prt.5	174.70K
188	std.out	54B

此图纸下载需要340金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：prt

文件大小：43.82M

所需金币：340

上传时间：2022-10-25 13:18:37

是否可编辑：可修改，包括参数

版本：PROE

标签

图纸简介

汽车密封条专用打孔机设备，产品总长度为700mm，产品需要打11个扣钉安装孔，并且需要定长裁断。产品裁断标准：要求符合产品技术标准尺寸及公差。设备主要作用：打孔和定长裁断。钻孔的组成：由11个高速钻孔机组成，各个钻孔机距离可以调整；裁断是由刀片、刀垫和气缸安装刀片固定件组成。设备的主要构成：机架安全防护罩、产品定位夹具、钻孔机组件、裁刀组件和电气控制系统。图纸格式为creo 3.0，欢迎大家下载参考。
